2013年重庆理工大学考研试题电子技术1
重庆理工大学计算机学科专业基础综合2013--2019年考研初试真题
重庆理工大学硕士研究生试题专用纸重庆理工大学2019年攻读硕士学位研究生入学考试试题学院名称：计算机科学与工程学科、专业名称：计算机科学与技术考试科目(代码)：计算机学科基础综合(816)A (试题共 6 页)注意：1.所有试题的答案均写在专用的答题纸上，写在试题纸上一律无效。
2.试题附在考卷内交回。
一、选择题(50分，25小题，每小题2分)1.数据结构是一门研究非数值计算的程序设计问题中的操作对象以及它们之间的( )和运算的学科。
A.结构B.关系C.数值D.算法2.线性表是一个可在( )位置对数据元素进行插入、删除操作的序列容器。
A.仅表头B.仅表尾C.任意D.都是3.将长度为n的单链表连接在长度为m的仅带头指针的单链表后面，其算法的时间复杂度为( )。
A.O(1)B.O(n)C.O(m)D.O(m + n)4.在循环顺序队列中，假设以少用一个存储单元的方法来区分队列判满和判空的条件，front 和rear分别为队首和队尾指针，它们分别指向队首元素和队尾元素的下一个存储单元，队列的最大存储容量为maxSize，则队列的判空条件是( )。
A.front== rearB.front!= rearC.front==rear+ 1D.front==(rear+1)% maxSize5.下面关于串的叙述中，不正确的是( )。
A.串是字符的有限序列B.空串是空格构成的串C.模式匹配是串的一种重要运算D.串既可以采用顺序存储，也可以采用链式存储6.对特殊矩阵采用压缩存储的目的主要是为了( )。
A.表达变得简单B.对矩阵元素的存取变得简单C.去掉矩阵中的多于元素D.减少不必要的存储空间7.对一棵满二叉树，有A个叶结点、B个结点、深度为C，则( )。
A.B=C+1B.C+A=2BC.A=C-1D.B=-18.任意一棵二叉树，其叶结点在先根遍历、中根遍历和后根遍历序列中的相对次序( )。
A.保持不变B.先根遍历和中根遍历有变化，后根遍历无变化C.先根遍历和后根遍历有编号，中根遍历无变化第12页。
重庆理工大学信号处理导论2013年考研真题
重庆理工大学硕士研究生试题专用纸重庆理工大学 2013 年攻读硕士学位研究生入学考试试题学院名称：电子信息与自动化学院学科、专业名称：信息与通信工程一、分）1．在通信系统中，采用信源编码的主要目的是提高系统的有效性，而采用信道编码是为了提高系统的可靠性。
（ ）2．对于离散信源X 来讲，如果信源的符号数目为N 。
那么，当出现符号为等概率分布时，该信源的熵达到最大值log 2N 。
（ ）3．如果信道带宽为W ，信噪比为S/N ，那么，香龙信道容量的计算公式可写为：C = Wlog 2(1+S/N)。
（ ）4．如果码字的最小距离d min 等于3，那么，可以纠正1位码元错误。
（ ）5．在（ n ,k ）线性分组码中,生成矩阵中的每一行都是一个码字，可以通过它来构造其它的码字；而监督矩阵中的每一行并不码字，只是表示信息码元与监督码元的关系。
（ ）第 1 页二、简述题（每小题10分，共50分）1．简述消息、信号、信息三者的含义及区别。
（10分）2．什么是自信息量？（4分）随机事件的不确定性和它的自信息量之间的关系如何？（6分）3．在信息论中，平均自信息量（熵）是如何定义的？（6分）它的物理含义是什么？（4分）4．什么是纠错码？（2分）什么是检错码？（2分）在二进制线性分组码中，纠、检错能力与最小汉明距离的关系？（6分）5．简述Huffman 编码的方法?（10分）三、 综合题（共75分）1．（10分）设有离散无记忆信源的概率空间是：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡1/8 /4 /4 /83 113210)(x P X 当该信源发出的消息为：（202120130213001203210110321010021032011223210）时，试求：（1）此消息的自信息量是多少？（5分）（2）此消息中平均每个符号携带的信息量是多少？（5分）第 2 页。
重庆理工大学电子技术综合2013--2019年考研初试真题
重庆理工大学硕士研究生招生考试试题专用纸
重庆理工大学
2019年攻读硕士学位研究生入学考试试题
学院名称：电气与电子工程学院
学科、专业名称：电气测试技术与仪器、信息与通信工程、光学工程
考试科目（代码）：电子技术综合(812)（A卷）（试题共 6 页）
注意：1.所有试题的答案均写在专用的答题纸上，写在试题纸上一
律无效。
2.试题附在考卷内交回。
模拟电路部分（共75分）
一、（本题12分）二极管电路如图1所示，设二极管是理想的。
回答：
1.（6分）判断(a)图中二极管D1和D2是导通还是截止，并求出AO两端的电压；
2.（6分）画出(b)图中当输入电压为v i的正弦波信号时，电路的输出电压v o的波形，
并说明此电路的功能。
(a) (b)
图1
二、（本题18分）基本共射极放大电路如图2所示，V CC=16V，R Si =500Ω，R b =400kΩ，
R c= 6kΩ，R L= 3kΩ。
50
=
β，
2
1
,
b
b
C
C对交流短路，
v BE = 0.7V，b b r'=200Ω。
回答：1.（6分）画出直流通路，估算静态工作点Q（I BQ，I CQ，V CEQ）；
2.（2分）画出微变等效电路；
第 1 页
3.（2分）估算r be；
4.（6分）求出放大电路的电压放大倍数
i
o
v v
v
A=，
s
o
vs v
v
A=及输入电阻R i和输出电阻R o；。
重庆理工大学计算机科学与工程学院813计算机学科专业基础综合历年考研真题汇编附答案 (1)
重庆理工大学计算机科学与工程学院813计算机学科专业基础综合历年考研真题汇编最新资料，WORD格式，可编辑修改！目录说明：重庆理工大学计算机学科专业基础综合的科目代码每年都不同，2015年改为813。
说明：重庆理工大学2012年之前参加全国统考408计算机学科专业基础综合，2013年开始自主命题，科目改为810计算机学科专业基础综合。
为帮助考生全面复习，特提供2009～2012年408计算机学科专业基础综合真题及详解。
第一部分重庆理工大学计算机科学与工程学院810计算机学科专业基础综合历年考研真题汇编2014年重庆理工大学计算机科学与工程学院810计算机学科专业基础综合考研真题学院名称：计算机科学与工程学院学科、专业名称：计算机科学与技术考试科目（代码）：计算机学科专业基础综合（810）A卷一、单选题（每题2分，共50分）1．顺序表的第1个元素存储地址是100，每个元素占用2个存储单元，则该顺序表的第4个元素地址是（）A．110B．108C．112D．1062．一个具有n个顶点的无向完全图的边数为（）A．n（n+1）/2B．n（n-1）/2C．n（n-1）D．n（n+1）3．深度为2（根结点的层次为1）的满二叉树的叶子节点个数为（）A．2B．4C．6D．84．双向链表中每个结点的指针域的个数为（）A．0B．1C．2D．35．完全二叉树，按层次序列对每个结点编号（根结点编号为1），则编号为7的结点的双亲编号为（）A．1B．2C．3D．46．下列属于线性结构的是（）A．线性表B．树C．查找D．图7．在一个无向图中，所有顶点的度数之和等于所有边数的（）A．1倍B．2倍C．4倍D．8倍8．栈的特点是（）A．先进后出B．先进先出C．后进后出D．前出前进9．深度为3（根的层次号为1）的满二叉树结点个数为（）A．4B．6C．7D．810．不带头结点的单链表head为空的判定条件是（）A．head==NULLB．head->next==NULLC．head!=NULLD．head->next!=NULL11．有一个有序表为{2，3，8，10，30}，当折半查找到8时，需要的比较次数为（）A．1B．2C．3D．412．栈的插入与删除操作在（）A．栈顶B．栈底C．队头D．队尾13．一个栈的入栈顺序是a,b,c，则该栈的不可能的输出序列是（）A．abcB．cbaC．acbD．cab14．设先序遍历某二叉树的序列为ABC，中序遍历该二叉树的序列为BAC，则后序遍历该二叉树的序列为（）A．ABCB．CBAC．ACBD．BCA15．设一组初始记录关键字序列（5，2，6，3），以第一个记录关键字5为基准进行一趟快速排序的结果为（）A．2，3，5，6B．5，2，3，6C．3，2，5，6D．2，3，6，516．在计算机中配置操作系统的主要目的是（）A．增强计算机的功能B．提高系统资源的利用率C．提高系统的运行速度D．合理组织系统的工作流程17．从静态角度讲，进程由程序段、数据段和（）组成，它是进程存在的唯一标志。

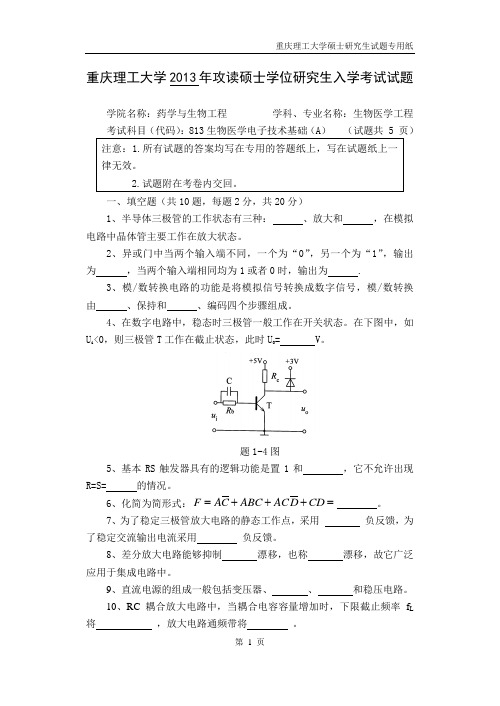

2013年重庆理工大学考研试题 生物医学电子技术基础A
重庆理工大学2013年攻读硕士学位研究生入学考试试题学院名称：药学与生物工程学科、专业名称：生物医学工程考试科目（代码）：813生物医学电子技术基础（A）（试题共 5 页）一、填空题（共10题，每题2分，共20分）1、半导体三极管的工作状态有三种：、放大和，在模拟电路中晶体管主要工作在放大状态。
2、异或门中当两个输入端不同，一个为“0”，另一个为“1”，输出为，当两个输入端相同均为1或者0时，输出为 .3、模/数转换电路的功能是将模拟信号转换成数字信号，模/数转换由、保持和、编码四个步骤组成。
4、在数字电路中，稳态时三极管一般工作在开关状态。
在下图中，如U i<0，则三极管T工作在截止状态，此时U0= V。
题1-4图5、基本RS触发器具有的逻辑功能是置1和，它不允许出现R=S= 的情况。
=+++=。
6、化简为简形式：F AC ABC ACD CD7、为了稳定三极管放大电路的静态工作点，采用负反馈，为了稳定交流输出电流采用负反馈。
8、差分放大电路能够抑制漂移，也称漂移，故它广泛应用于集成电路中。
9、直流电源的组成一般包括变压器、、和稳压电路。
10、RC耦合放大电路中，当耦合电容容量增加时，下限截止频率f L 将，放大电路通频带将。
二、简答题（共5题，每题10分，共50分）1、从下列电子元器件中（0.01μf，0.1μf,1μf的电容器）选择合适的电容和集成定时器555，设计一个施密特触发器，并画出施密特触发器的电路图。
当输入为下图所示的波形时，画出施密特触发器的输出U0波形。
（10分）题2-1图2. 分析下图电路的输出端波形，设初态为“0”。
开关S是一微动开关，按下开关的按键时，触点将运动到2点，松开按键，触点自动返回1点。
如果当触点在2点发生多次抖动，试简单分析输出波形有何变化？（10分）R R题2-2图3、电路如下图，R1=40K，Re1=2K,Re12=0.5K,Re2=2K, Re3=2K，(1)判断电路级间构成什么类型的反馈？（2）计算深度负反馈条件下电压放大倍数。
重庆理工大学考研试题材料科学基础2013年-2018年
1.相图分析。(本题 20 分) (1)根据以下条件，画出 A-B 二元共晶相图：(8 分)
i)TA>TB(A 组元熔点高于 B 组元)； ii) ; LwB 0.55 TE wB 0.15 wB 0.90 iii)B 在 A 中的溶解度不随温度变化，A 在 B 中的溶解度随温度下降而 减少，室温为 0.05。 (2)若共晶转变刚结束时 βI 和(α+β)各占一半，估算合金的成分。(4 分) (3)指出析出二次相最多的成分，并计算其室温下二次相的相对量。(4 分) (4)根据相图选择铸造性能最好的合金成分，并说明依据。 (4 分)
重庆理工大学硕士研究生试题专用纸
重庆理工大学 2013 年攻读硕士学位研究生入学考试试题
学院名称：材料科学与工程学院 学科、专业名称：材料科学与工程 考试科目（代码）：806 材料科学基础(A) （试题共 2 页）
注意：1.所有试题的答案均写在专用的答题纸上，写在试题纸上一 律无效。
2.试题附在考卷内交回。
四、论述(24 分)
1.分析成分过冷对固熔体生长形态及组织的影响。(本题 12 分) 2.分析热加工对材料组织和性能的影响。(本题 12 分)
第2页
重庆理工大学硕士研究生试题专用纸
重庆理工大学 2014 年攻读硕士学位研究生 入学考试试题
学院名称：材料科学与工程学院 学科、专业名称：材料科学与工程
重庆理工大学硕士研究生试题专用纸
第1页 5.判定纯金属钛、铅、铝在 18℃下塑性变形属于冷加工还是热加工，对比并 说明其室温下轧制的难易程度。(钛(<883℃时，HCP)的熔点 1668℃，铅(FCC) 的熔点 327℃，铝(FCC)熔点 660℃) 6.说明各类碳钢和铸铁的成分及组织特征，写出计算碳钢组织组成物的杠杆 范围。 7.单晶体与多晶体在塑性变形方式上有什么异同，力学性能上有什么差异。 8.什么是平面状长大和树枝状长大，指出获得这两种形态的条件。树枝状长 大得到的晶内偏析有什么危害，如何消除？ 9.烧结的定义与分类是什么？推动力是什么？ 10.烧结过程中，物质传递(传质)包括哪几种，请分别阐述？
计算机学科B卷重庆理工大学专业课
重庆理工大学2013年攻读硕士学位研究生入学考试试题学院名称：计算机科学与工程学院学科、专业名称：计算机科学与技术考试科目（代码）： 809计算机学科基础综合（B卷）（试题共 5 页）本试卷共49题，满分150分。
1-40题为选择题，每题2分，共80分，41-49题为综合题，共70分。
一、选择题1.顺序表的第1个元素存储地址是300，每个元素占用2个存储单元，则该顺序表的第3个元素地址是（）A．302 B.304 C.306 D.3082.具有 m个顶点的有向完全图的边的数目为（）A.m(m+1)/2B.m(m-1)/2C.m(m-1)D.m(m+1)3.数据的存储结构可分为顺序存储结构和（）A. 链式存储结构B.哈希存储结构C. 索引存储结构D.表存储结构4.深度为3（根结点的层次号为1）的满二叉树的叶子结点个数为（）A.2B.4C.6D.85.满二叉树，按层次序列编号（根结点编号为1），则编号为6的结点的双亲编号为（）A.1B.2C.3D.46.判定栈(栈最多能容纳n个元素)为空的条件是（）A.T->top!=0B. T->top!=nC. T->top==0D. T->to==n7. 队列的特点是（）A.后进先出B.先进先出C.同进同出D.同出同进8.算法具有五个特性，下列描述中不是算法特性的是（）A.输入B.输出C.有穷性D.无限性9.数据元素之间有四种基本逻辑结构，下列描述中不是逻辑结构的是（）A. 树形结构B. 线形结构C.哈希结构D.图形结构10.单链表的指针域的个数为（）A.0B.1C.2D.311. 第一代计算机是以（）为主要器件的。
A．电子管 B.晶体管 C. 二极管 D. 触发器12. 静态RAM基本电路单元是靠（）来寄存信息的。
A．电阻 B.电感 C. 触发器 D. 晶体管13. Cache是为解决（）与内存之间速度不匹配而采用的一项技术。
A．外设 B.CPU C.寄存器 D. 总线14. DMA用于高速数据块的传送，直接在（）和外设之间进行数据传送。
重庆理工大学电力电子试卷
重庆理工大学期末考试《电力电子技术基础》试卷注意事项：1. 考前请将密封线内各项信息填写清楚；2. 所有答案请直接答在试卷上(或答题纸上)；3．考试形式：闭卷；1.对同一晶闸管，维持电流I H与擎住电流IL在数值大小上有I L________I H。
2.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3.晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。
4.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。
5.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7.晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10.180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11.改变SPWM逆变器中的调制比，可以改变________的幅值。
12.为了利于功率晶体管的关断，驱动电流后沿应是________。
13.恒流驱动电路中抗饱和电路的主要作用是________。
14.功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。
15.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( )A.一次击穿B. B.二次击穿C. C.临界饱和D. D.反向截止16.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )A.大功率三极B. B.逆阻型晶闸管C.双向晶闸管D. D.可关断晶闸管17.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )A.干扰信号B. B.触发电压信号C.触发电流信号D. D.干扰信号和触发信号18.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态B.关断状态C.饱和状态D.不定19.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90B.120°C.150°D.180°20.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )A. U2B. U2C.2U2D. U221.单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )A. U2B.2U2C. U2D. U222.单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )A.0°～90°B.0°～180°C.90°～180°D.180°～360°23.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )A.π-αB.π+αC.π-δ-αD.π+δ-α24.对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A.α、负载电流I d以及变压器漏抗X CB.α以及负载电流I dC.α和U2D.α、U2以及变压器漏抗X C25.三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°26.可在第一和第四象限工作的变流电路是( )A.三相半波可控变电流电路B.单相半控桥C.接有续流二极管的三相半控桥D.接有续流二极管的单相半波可控变流电路27.快速熔断器可以用于过电流保护的电力电子器件是( )A.功率晶体管B.IGBTC.功率MOSFETD.晶闸管28.若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是( )A.增大三角波幅度B.增大三角波频率C.增大正弦调制波频率D.增大正弦调制波幅度29.采用多重化电压源型逆变器的目的，主要是为( )A.减小输出幅值B.增大输出幅值C.减小输出谐波D.减小输出功率30.电流型逆变器中间直流环节贮能元件是( )A.电容B.电感C.蓄电池D.电动机31.直流电动机负载单相全控桥整流电路中，串接平波电抗器的意义是什么?平波电抗器电感量的选择原则是什么?32.将下列表格中空缺的部分按要求填好。
重庆理工大学5.数字电子技术试B
重庆工学院考试试卷～学年第学期班级学号姓名考试科目数字电子技术B卷/闭卷共页一. 选择题（每题1分，30分）1．十进制数315转换为二进制数为（）。
A：0001 1001 1001 B：0001 0011 1011 C：0100 1001 1101 D：0100 1001 01102．二进制数1000.001转换为十进制数为( )。
A: 8.125 B: 10.5 C: 10.125 D: 8.53．十进制数18.25转换为二进制数为( )。
A:0001 0010.01 B:0010 0010.1 C:0100 0001.001 D:00104．二进制数0.1011转换为十进制数为( )A: 0.625 B: 0.75 C: 0.8125 D: 0.68755．十六进制数A05CH转换为二进制数为( )A: 1011 0000 0101 1011 B: 1010 0010 0101 1000C: 1010 0000 0101 1100 D: 1000 0010 0110 10106．BCD码(01010010)转换为十进制数为( )A: 38 B: 82 C: 52 D: 287．十进制数86转换为BCD码应为( )A：01010110 B：10000110 C：00111001 D：011010008：下列说法正确的是( )A：双极型数字集成门电路是以场效应管为基本器件构成的集成电路B：TTL逻辑门电路是以晶体管为基本器件构成的集成电路C：COMS集成门电路集成度高,但功耗较高D：TTL逻辑门电路和COMS集成门电路不能混合使用9．下列说法正确的是( )A：一般TTL逻辑门电路的输出端彼此可以并接B：TTL与非门的输入伏安特性是指输入电压与输入电流之间的关系曲线C：输入负载特性是指输入端对地接入电阻R时，输入电流随R变化的关系曲线D：电压传输特性是指TTL与非门的输入电压与输入电流之间的关系10．已知Y=A+BC，则下列说法正确的是（）A：当A=0、B=1、C=0 时，Y=1 B：当A=0、B=0、C=1 时，Y=1C：当A=1、B=0、C=0 时，Y=1 D：当A=1、B=0、C=0 时，Y=011．下列说法错误的是（）A：逻辑函数的表达方法有真值表、逻辑表达逻辑图和卡诺图B：真值表是将逻辑函数的最小项按一定规律排列成正方形或矩形C：有了某函数的一种表示方法，就可以转换成其他表示方法D：有电路的分析设计中，一般先列写真值表，在根据真值表列写出函数关系式12．下列说法正确的是（）A：组合逻辑电路是指电路在任意时刻的稳定输出状态，和同一时刻电路的输入信号以及输入信号作用前的电路状态均有关。
2013年重庆理工大学全日制研究生入学考试专业课复习大纲04.计算机基础(专业学位)
《计算机基础》考试大纲一. 课程简介：《计算机基础》课程以应用为目的，考核的重点是考察学生对基础知识、基本概念和基本操作技能的掌握情况，并按了解、理解和掌握三个层次对学生应达到的水平进行考试。
了解：能正确表述有关名词、概念、知识的含义。
理解：在了解的基础上能全面地把握基本概念、基本原理、基本方法和基本技能，掌握相关概念、原理、方法的区别与联系。
掌握：在理解的基础上能运用基本概念、基本原理、基本方法分析和解决实际问题。
二. 参考书目张建勋.大学计算机基础. 中国铁道出版社. 2009三. 试题类型试题类型包括：单选题/多选题（共30分）、判断题/填空题（共30分）和简答题（60分），总分150分。
其中：单选题/多选题、判断题/填空题主要考核学生对基本概念的理解和掌握程度、软件的操作熟练程度，填空题要求简洁扼要；简答题主要考核基本方法分析和解决实际问题等内容。
四. 基本要求1.了解计算机系统的基本知识、计算机的基本组成与工作原理、计算机软件与硬件的基本知识与相互关系，掌握微型计算机系统的基本配置与性能指标，了解有关多媒体的基本知识。
2.了解操作系统的基本概念、功能及常用操作系统的特点；掌握中文Windows XP的基本操作、文件管理及常用工具软件的使用方法。
3.掌握Office应用软件中文字处理软件Word2000、电子表格软件Excel2000、文稿演示软件PowerPoint2000使用方法，具有使用计算机处理常用文档的能力；了解常用工具软件的使用。
4.初步掌握计算机网络、Internet的基本知识与基本操作。
五. 考试内容1.基础知识(1)计算机的历史、现状和发展趋势。
(2)社会信息化、信息、数据和媒体、计算机信息处理等的基本知识。
(3)计算机的概念、起源、发展、特点、类型、应用及其发展趋势。
(4)冯.诺依曼计算机工作原理、计算机分类、计算机硬件系统的组成和功能、CPU、存储器（ROM、RAM）以及常用的输入输出设备的功能；软盘、光盘、U盘、移动硬盘的使用与保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆理工大学2013年攻读硕士学位研究生入学考试试题
学院名称：电子信息与自动化学院 学科、专业名称：仪器科学与技术
考试科目（代码）：802电子技术（A ） （试题共6页）
一、 基本共射放大电路如图1所示，图中Ω=K R S 1，Ω=K R b 350，
Ω=K R C 4。
50=β，21,b b C C 对交流短路。
（本题16分）
1、画出微变等效电路；（4分）
2、求电压放大倍数u A 及源电压放大倍数us A ；（4分）
3、在空载时，为不失真的放大，则输入激励信号的幅度为多少？（4分）
4、求出O i R R ,（4分）
图1
二、如图2所示电路中，设R 1=R F =5k Ω，R 2 =10k Ω，R 3 =3k Ω，两个输入电压u i1和u i2的波形如图所示，（本题14分） （1）试写出u o 与u i1和u i2之间的关系式；（7分） （2）并在对应的时间上画出输出电压u o 的波形。
（7分）
图2
三、（本题16分）在图3示电路中，设A1、A2、A3均为理想运算放大器，其最大输出电压幅值为±12V。
1. 试说明A1、A2、A3各组成什么电路？(6分)
2. A1、A2、A3分别工作在线性区还是非线性区？(3分)
3. 若输入为1V的直流电压，则各输出端u O1、u O2、u O3的电压为多大？(7分)
图3
四、放大电路如图4所示，Rb1 =Rb1=10KΩ；Rc3=3KΩ（本题15分）
1.为了稳定输出电压，提高输入电阻，应引入何种交流反馈？在图中标出反馈电阻的连接方式(6分）
2.计算反馈系数F（4分）
3.深度负反馈条件下，当输入电压u i=100mv时，u O=1v,试计算R f的值。
（5
分）
图4
五、可调三端集成稳压电路如图5所示，已知R1 =1KΩ；R2 =3KΩ；R P =2K Ω；求：(本题14分）
1.说明电路组成及工作原理；（7分）
2.计算输出电压U O的范围。
（7分）
图5
六、（本题12分）试写出如图6所示两个电路输出的逻辑函数式，并化简为最简与-或表达式。
（每小题6分）
图6
七、（本题15分）试用八选一数据选择器74151产生逻辑函数
=++
Y AC ABC ABC
74151的逻辑符号与功能表如图7所示。
图7
八、（本题16分）试画出如图8所示各触发器输出端的电压波形。
输入电压波形如图所示。
设触发器的初始状态均为Q=0。
图8
九、（本题18分）试分析如图9所示时序逻辑电路，要求：1。
写出电路的驱动方程、状态方程和输出方程；（8分）2。
列出电路的状态转换表；（5分）
3。
画出电路的状态转换图。
（5分）
图9
十、（本题14分）试用4位同步二进制计数器74161接成十二进制计数器。
要求标出输入端、输出端，可以附加必要的门电路。
74161的逻辑符号与功能表如图10所示。
图10。
