7805应用电路
三端稳压7805
7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
7805应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

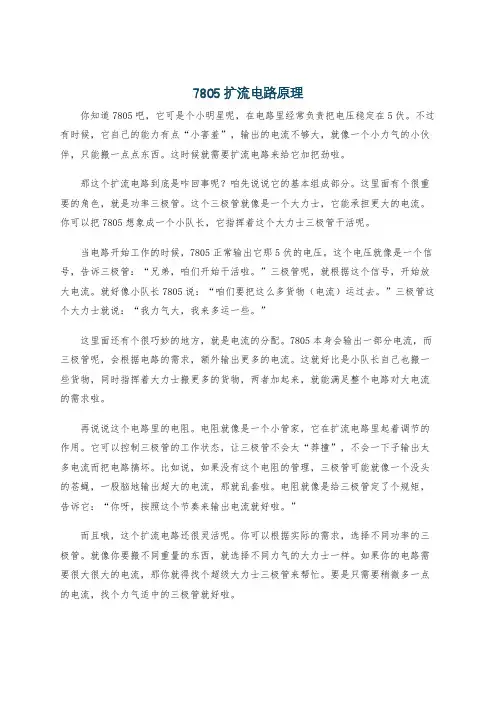

7805扩流电路原理
7805扩流电路原理你知道7805吧，它可是个小明星呢，在电路里经常负责把电压稳定在5伏。
不过有时候，它自己的能力有点“小害羞”，输出的电流不够大，就像一个小力气的小伙伴，只能搬一点点东西。
这时候就需要扩流电路来给它加把劲啦。
那这个扩流电路到底是咋回事呢？咱先说说它的基本组成部分。
这里面有个很重要的角色，就是功率三极管。
这个三极管就像是一个大力士，它能承担更大的电流。
你可以把7805想象成一个小队长，它指挥着这个大力士三极管干活呢。
当电路开始工作的时候，7805正常输出它那5伏的电压。
这个电压就像是一个信号，告诉三极管：“兄弟，咱们开始干活啦。
”三极管呢，就根据这个信号，开始放大电流。
就好像小队长7805说：“咱们要把这么多货物（电流）运过去。
”三极管这个大力士就说：“我力气大，我来多运一些。
”这里面还有个很巧妙的地方，就是电流的分配。
7805本身会输出一部分电流，而三极管呢，会根据电路的需求，额外输出更多的电流。
这就好比是小队长自己也搬一些货物，同时指挥着大力士搬更多的货物，两者加起来，就能满足整个电路对大电流的需求啦。
再说说这个电路里的电阻。
电阻就像是一个小管家，它在扩流电路里起着调节的作用。
它可以控制三极管的工作状态，让三极管不会太“莽撞”，不会一下子输出太多电流而把电路搞坏。
比如说，如果没有这个电阻的管理，三极管可能就像一个没头的苍蝇，一股脑地输出超大的电流，那就乱套啦。
电阻就像是给三极管定了个规矩，告诉它：“你呀，按照这个节奏来输出电流就好啦。
”而且哦，这个扩流电路还很灵活呢。
你可以根据实际的需求，选择不同功率的三极管。
就像你要搬不同重量的东西，就选择不同力气的大力士一样。
如果你的电路需要很大很大的电流，那你就得找个超级大力士三极管来帮忙。
要是只需要稍微多一点的电流，找个力气适中的三极管就好啦。
从能量的角度来看呢，7805扩流电路就像是一个团队在合作。
7805带来了稳定的电压这个“资源”，三极管利用这个资源，发挥自己的力量来扩大电流的输出。
三端稳压器7805接线图解析三端稳压器引脚分析KIAMOS管
三端稳压器7805接线图解析三端稳压器引脚分析KIAMOS管电子产品中，常见的三端稳压集成电路有正电压输出的78 &TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别，用的最多的还是lm7805，下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路。
其中1接整流器输出的+电压，2为公共地（也就是负极），3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路。
上图中，变压器、整流桥将220V交流变换成13V直流。
R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx（1+R2/R1），此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
7805引脚图及稳压电路图资料
7805引脚图及稳压电路图资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka78 05，ads7805，cw7805等，性能有微小的差别,用的最多的还是l m7805,下面我简单的介绍一下他的3个引脚以及用它来构成的
稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7 805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用l m7805就能满足一般需求了。
7805并联使用电路
7805并联使用电路在现代社会中，电路发挥着重要的作用。
并联电路是电路中的一种常见形式，特点是使电路中的多个电器可以并行工作，其总电流等于分支电流之和，总电压等于分支电压之一并联电路可以用于各种不同的应用场景，如家庭电路、工业生产和通信等。
无论是家庭电路还是工业设备，电路的并联设计都非常重要，因为它可以提高电路的性能和可靠性。
首先，电路的并联设计可以减小电流的阻抗。
在电路中，电流是通过电子在导线中的流动来传导的。
当电流通过电线时，电线的电阻会产生电阻。
如果电路中的电器是串联的，则电流会在电流经过每个电器时降低。
而在并联电路中，电流可以平行地流过每个电器，因此电流不会降低，这可以提高整个电路的效率。
其次，并联电路可以提高电路的可靠性。
在并联电路中，即使一个电器损坏或停止工作，其他电器仍然可以正常工作。
这是因为电器是并行连接的，相互之间没有直接的影响。
这对于家庭电路非常重要，因为如果一个家电出现故障，其他家电仍然可以正常使用，从而减少了维修和更换的成本。
并联电路还可以提供更大的电流。
在电路中，电流是通过电器中的电荷流动来传导的。
在串联电路中，电荷必须通过每个电器，从而限制了电流的流动。
而在并联电路中，电荷可以选择通过其中之一，并选择较小的阻抗进行流动。
因此，通过并联电路可以提供更大的电流，满足各种高功率设备的需求。
同时，并联电路还可以提供不同电压的电流。
在并联电路中，每个分支可以有不同的电压，因此可以满足不同电器的需求。
这对于多元化和多功能电路设计非常重要，特别是在家庭和工业设备中。
总之，并联电路是电路设计中非常重要的一部分。
它可以提高电路的性能和可靠性，并满足不同电器和设备的要求。
在现代社会中，电路的并联设计已经成为必不可少的一部分，随着科技的不断发展，我们相信在电路设计和应用中，并联电路还会有更广泛的发展。
三端稳压7805和7905稳压原理及典型电路之欧阳化创编
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修 | 标签：稳压电压tj电路输出 |字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
7805引脚图管脚电路参数-三端稳压器7805资料
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。
3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。
二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。
2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。
（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。
建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。
（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。
（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。
四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。
（2）7805的焊接过程应迅速进行，以免过热损坏器件。
建议使用恒温焊台，并将焊接时间控制在3秒以内。
（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。
2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。
（2）使用万用表测量输出电压，观察是否存在波动。
若输出电压不稳定，可适当调整输入端的滤波电容值。
在7805稳压电路中电容该如何选择？
在7805稳压电路中电容该如何选择？
7805是三端稳压集成电路的简称，因为它有三个引脚所以外观上很像三极管，在使用上注意查看他的型号。
7805基本运用电路
7805的输入端电压在7-30V范围内，输出的电压是5V电压，在应用7805的时候最好是给它增加一个散热片来散热，因为在功率大的时候他的热量也是很大的。
下面是解说电路原理，图中的二极管是起到保护作用的保护二极管，防止输入端加载反向电压而烧坏7805
电流经过二极管到达7805，经过7805内部电路的稳压后由7805的三脚输出5V的稳定电压供给设备
图中的电容C是电解电容，容量选择在470uf就可以，他的作用是起到滤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术天地>> 学习研讨>> 电子技术基础>>固定集成稳压器
添加人：abin录入日期:2002-11-25 阅读：11740 次文章来源：原作者：关键词：集成稳压电源
文字选项背景选项字号大小
（双击自动滚屏，单击停
集成稳压器是指将不稳定的直流电压变为稳定的直流电压的集成电路。
由于集成稳压器具有稳压精度高、工作稳定靠、外围电路简单、体积小、重量轻等显箸优点，在各种电源电路中得到了普遍的应用。
常用的集成稳压器有：金属形封装、金属菱形封装、塑料封装、带散热板塑封、扁平式封装、双列直插式封装等。
在电子制用中应用较多的是三固定输出稳压器。
集成稳压器可分为串联调整式、并联调整式和开关式稳压器三大类。
图2所示为应用最广泛的串联式集成稳压器内电路方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放去控制调整管，以使输出电压Uo保持稳定。
78xx系列集成稳压器是常用的固定正输出电压的集成稳压器，输出电压有5V、6V、9V、12V、15V、18V、24V等格，最大输出电流为1.5A。
它的内部含有限流保护、过热保护和过压保护电路，采用了噪声低、温度漂移小的基准源，工作稳定可靠。
78xx系列集成稳压器为三端器件：1脚为输入端，2脚为接地端，3脚为输出端，使用十分方便。
78xx系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压
7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78xx稳压器2脚与地之间，可使输出电压Uo得到一定的提
高，输出电压Uo为78xx稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅取决于RP与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78xx稳压器输电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78xx稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78xx稳压器构成的恒流源电路，其恒定电流Io等于78xx稳压器输出电压与比值。
79xx系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和与78xx系列集成稳压器相同。
79xx系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79xx系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路，IC采用集成稳压器790输出电流较大时应配上散热板。
同时运用78xx和79xx稳压器，可以组成正、负对称输出的稳压电路。
下图所示为±5V稳压电源电路，IC1采用固定输出集成稳压器7805，IC2采用固定负输出集成稳压器7905，VD1、VD2为保护二极管，用以防止正或负输入电压有路未接入时损坏集成稳压器。
