几种梁的区别

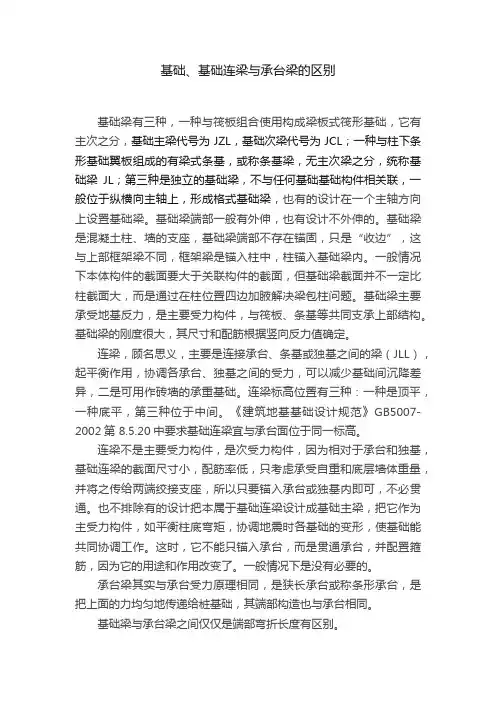

基础、基础连梁与承台梁的区别
基础、基础连梁与承台梁的区别基础梁有三种，一种与筏板组合使用构成梁板式筏形基础，它有主次之分，基础主梁代号为JZL，基础次梁代号为JCL；一种与柱下条形基础翼板组成的有梁式条基，或称条基梁，无主次梁之分，统称基础梁JL；第三种是独立的基础梁，不与任何基础基础构件相关联，一般位于纵横向主轴上，形成格式基础梁，也有的设计在一个主轴方向上设置基础梁。
基础梁端部一般有外伸，也有设计不外伸的。
基础梁是混凝土柱、墙的支座，基础梁端部不存在锚固，只是“收边”，这与上部框架梁不同，框架梁是锚入柱中，柱锚入基础梁内。
一般情况下本体构件的截面要大于关联构件的截面，但基础梁截面并不一定比柱截面大，而是通过在柱位置四边加腋解决梁包柱问题。
基础梁主要承受地基反力，是主要受力构件，与筏板、条基等共同支承上部结构。
基础梁的刚度很大，其尺寸和配筋根据竖向反力值确定。
连梁，顾名思义，主要是连接承台、条基或独基之间的梁（JLL），起平衡作用，协调各承台、独基之间的受力，可以减少基础间沉降差异，二是可用作砖墙的承重基础。
连梁标高位置有三种：一种是顶平，一种底平，第三种位于中间。
《建筑地基基础设计规范》GB5007-2002第 8.5.20中要求基础连梁宜与承台面位于同一标高。
连梁不是主要受力构件，是次受力构件，因为相对于承台和独基，基础连梁的截面尺寸小，配筋率低，只考虑承受自重和底层墙体重量，并将之传给两端绞接支座，所以只要锚入承台或独基内即可，不必贯通。
也不排除有的设计把本属于基础连梁设计成基础主梁，把它作为主受力构件，如平衡柱底弯矩，协调地震时各基础的变形，使基础能共同协调工作。
这时，它不能只锚入承台，而是贯通承台，并配置箍筋，因为它的用途和作用改变了。
一般情况下是没有必要的。
承台梁其实与承台受力原理相同，是狭长承台或称条形承台，是把上面的力均匀地传递给桩基础，其端部构造也与承台相同。
基础梁与承台梁之间仅仅是端部弯折长度有区别。
主梁、次梁、连梁的区别
主梁、次梁、连梁的区别次梁在主梁的上部，主要起传递荷载的作用，而主梁是承重且传递荷载。
有些建筑对空间有要求时，一般只有主梁，不设次梁。
简单的说就是次梁以主梁为支座，主梁以柱子为支座，次梁的力传给主梁。
1、从梁的位置和直观来说，凡是与同框架柱相连，并作为其它梁的支点的梁为主梁；凡两端均与主梁连接的其它梁为次梁；2、从受力角度来说，传力路径总是次梁传至主梁;承担竖向力又承担水平力的梁为主梁，只承担竖向力的梁为次梁；3、从刚度来说，刚度相对较大的梁为主梁，刚度相对较小的梁为次梁。
4、主梁需考虑抗震，次梁不需考虑抗震。
反映在梁的刚度、延性、强度上的要求不同.识别看主梁和次梁的方法：主梁承担次梁，一般情况下，主梁高度大于或等于次梁高度，主梁支于柱或墙上，次梁支于主梁上。
有时候分不出主次梁，如井式梁。
告诉你个简单办法：主次梁相交处都要加附加筋(吊筋或箍筋)，有附加筋的是主梁。
在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。
在相交处，小心计算主梁，这是个主要受力构件，马虎不得。
计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。
为简化计算，主梁自重可折算成集中荷载计算。
2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。
3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h －（70～80）mm。
4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。
混凝土梁的种类和规格
混凝土梁的种类和规格混凝土梁是建筑中常用的结构构件，用于承载和传递重载荷。
根据不同的结构要求和使用环境，混凝土梁可以分为不同种类和规格。
以下是混凝土梁的种类和规格的详细介绍。
一、按照截面形式分类1. 矩形梁矩形梁是最常用的混凝土梁类型之一，其截面呈矩形形状，有较高的强度和刚度。
根据不同的尺寸和荷载要求，矩形梁的规格可以分为不同的型号。
常用的规格有200×300、250×400、300×500等。
2. T形梁T形梁的截面形状为T型，其上部为梁底板，下部为腹板。
T形梁具有较好的强度和刚度，适用于跨度较大的建筑结构。
常用的规格有250×450、300×500、350×600等。
3. 圆形梁圆形梁的截面形状为圆形，具有较好的承载能力和抗震性能，适用于某些特殊的建筑结构。
常用的规格有直径600、800、1000等。
4. 预应力混凝土梁预应力混凝土梁是一种在混凝土中预先加入高强度钢筋的梁，以提高其抗拉性能。
预应力混凝土梁具有较好的耐久性和抗震性能，适用于大跨度和重载荷的建筑结构。
常用的规格有200×400、250×500、300×600等。
二、按照使用位置分类1. 楼板梁楼板梁是用于承载楼板荷载的梁，通常位于两层楼板之间。
楼板梁的规格根据楼板面积和荷载要求不同而有所区别。
常用的规格有200×300、250×400、300×500等。
2. 屋顶梁屋顶梁是用于承载屋顶荷载的梁，通常位于屋顶的顶部。
屋顶梁的规格根据屋顶面积和荷载要求不同而有所区别。
常用的规格有250×450、300×500、350×600等。
3. 柱梁柱梁是用于承载柱子荷载的梁，通常位于柱子的顶部。
柱梁的规格根据柱子尺寸和荷载要求不同而有所区别。
常用的规格有200×400、250×500、300×600等。

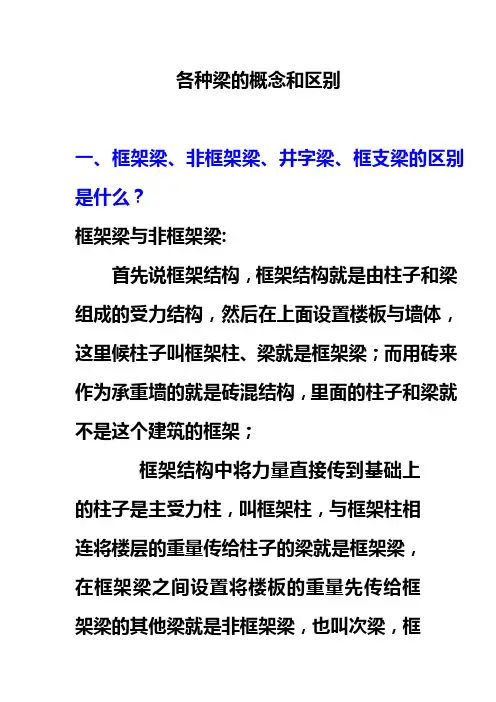

各种梁的区别
各种梁的概念和区别一、框架梁、非框架梁、井字梁、框支梁的区别是什么？框架梁与非框架梁:首先说框架结构，框架结构就是由柱子和梁组成的受力结构，然后在上面设置楼板与墙体，这里候柱子叫框架柱、梁就是框架梁；而用砖来作为承重墙的就是砖混结构，里面的柱子和梁就不是这个建筑的框架；框架结构中将力量直接传到基础上的柱子是主受力柱，叫框架柱，与框架柱相连将楼层的重量传给柱子的梁就是框架梁，在框架梁之间设置将楼板的重量先传给框架梁的其他梁就是非框架梁，也叫次梁，框架梁也叫主梁。
井字梁:井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小与1.5的矩形楼板,大厅比较多见,梁间距3m左右.框支梁：一般来讲，当上部结构中有些墙（柱）不能落地时，需要用一定的结构构件来支承上部的墙（柱），如果这个构件用的是“梁”，那么这根梁就是框支梁（有些书上将支承上部柱的梁称为转换梁，道理是一样的）；而支承这些转换构件的柱就是框支柱。
这种结构体系就称为部分框支剪力墙结构。
当布置的转换梁支撑上部的结构为剪力墙的时候,转换梁叫框支梁,支撑框支梁的就是框支柱。
二、软件中梁的分类与计算：1、框架梁：在框架梁结构中以“KL”开头表示的梁，具有抗震性能，套用定额为单梁连续梁。
2、普通梁：在结构图中主要与板进行整浇，以“Ｌ”开头表示的梁，在套用定额时常套有梁板，与板工程量合并计算。
3、板底梁：一般是砖梁结构中是空心板、预制板支承的梁，一般在计算规则中算至板底的梁。
4、肋梁：一般为板底对板作为加强用的梁，它的特点是截面高宽比较大，梁宽度不大但布置的较密，纵横交错，梁间距一般在２m 左右，现浇板较薄，目的是为了提高房间空间净高而设的梁。
一般使用在层高有限制且跨度较大的板底。
肋梁=次梁、井子梁或叫连系梁，位置同次梁（LL-**、L-***）5、圈梁：砖混结构中不起承重的构件，为了提高抗震整体而按构造设置的梁。
特点是在承重砖墙中一般不支底模的构件。
各种梁的定义及区别
各种梁的定义及区别1、连梁和 框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。
两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。
一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm 时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
”且不是强条的规定。
2、框架梁和次梁：一般情况下，次梁是指两端搭在框架梁上的梁。
这类梁是没有抗震要求的，因此在构造上它与框架梁有以下不同，现以国标图集<03G101-1>为例加以说明：(1)次梁梁顶钢筋在支座的锚固长度为受拉锚固长度la，而框架梁的梁顶钢筋在支座的锚固长度为抗震锚固长度laE。
地梁、基础梁、拉梁的区别
地梁、基础梁、拉梁的区别
在实际工程种可能很多新手工程师都不区分地梁、基础梁、拉梁，也有很多新手工程师不能区分这个三种埋置在底下的梁到底有什么区别！！现在我对我所理解的者三类梁的区别做一个简单介绍：
地梁，又称地框梁，在图纸种表示DKL，他是拉结柱子一般设置在-0.060处的梁，设置在这个标高处可以减去做防潮层这道工序。
一层砖墙也在这条梁上开始砌筑。
这道梁由于埋置深度较浅，在抗震设计时需要满足抗震构造措施。
拉梁，在图纸种表示JLL,是拉结基础、承台的梁，主要是为保持基础的整体性、稳定性而设置，在10高规3.12.3条抗连续倒塌概念设计中也提到独立基础之间宜采用拉梁连接。
基础梁，在图纸种表示JL,它是拉结基础，且直接放置在地基上，是会承受基地反力的梁，类似为条形基础的受力形式，梁配筋需要倒置。
而前面两者都是在浇筑完之后进行素土回填的，所受的基底反力很小。
梁的类别及其作用
梁的类别及其作用连梁是指两端与剪力墙相连且跨高比小于5的梁。
基础拉梁是指两端与承台或独立柱基相连的梁，与次梁相同之处在于基础拉梁也是没有抗震要求的、基础拉梁的箍筋也没有加密区和非加密区的要求。
框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
次梁是指两端搭在框架梁上的梁。
基础梁简单说就是与基础上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。
基础梁断面一般作成梯形。
当布置的转换梁支撑上部的结构为剪力墙的时候，转换梁叫框支梁，支撑框支梁的就是框支柱。
暗梁的位置是他完全隐藏在板类构件或者混凝土墙类构件中，这是他被称为暗梁的原因。
暗梁的钢筋设置方式与单梁和框架梁类构件非常近似。
核心筒就是在建筑的中央部分，由电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间围护形成中央核心筒，与外围框架形成一个外框内筒结构，以钢筋混凝土浇筑。
此种结构十分有利于结构受力，并具有极优的抗震性。
是国际上超高层建筑广泛采用的主流结构形式。
同时，这种结构的优越性还在于可争取尽量宽敞的使用空间，使各种辅助服务性空间向平面的中央集中，使主功能空间占据最佳的采光位置，并达到视线良好、内部交通便捷的效果。
钢筋类别及其区别图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
连续梁和简支梁的区别
连续梁和简支梁的区别连续梁和简支梁的区别1、支座数量不同简支梁通常有两个支撑点，梁的两端分别放在在两个支座上，这类梁的跨度偏小。
连续梁有3个及以上的支座，除梁两端有支座外，梁中间也有支座，这类梁的跨度相对比较大。
2、受力不同简支梁受力简单，是主要承受正弯距，属于静定结构。
连续梁属于静不定结构，承受正负弯距，其承受的正弯距比简支梁小。
3、用途不同简支梁多用于中小跨度梁上。
连续梁多用于建筑、桥梁、航空等工程中。
于简支梁桥，连续梁桥有何优缺点1、简支梁桥的特点：适用于各种地质情况，构造也较简单，容易做成标准化、装配化构件，制造、安装都较方便，是一种采用最广泛的梁式桥。
但简支梁的跨中弯矩将随跨径增大而急剧增大，因而大跨径时显得不经济。
2、连续梁桥的特点：连续梁在支座处增大梁高，减小跨中正弯矩，与简支梁相比，减小跨中正弯矩，使桥梁恒载减小，自重减轻，这是连续梁肥力的突出特征。
在跨径大于80m的大跨度预应力混凝土连续梁桥，在除去景观或其他特殊要求时，一般主梁采用变高度形式，高度变化基本与内力变化相适应。
虽然跨中弯矩减小了，但支点处上缘产生了负弯矩，易发生裂缝后受水侵蚀。
3、悬臂梁桥的特点：悬臂体系梁桥一般至少有三孔，除了悬臂梁以外，还可以设置支撑于悬臂梁牛腿上的挂梁，以实现更大的桥梁跨径。
单孔双悬臂梁桥的中孔为锚固孔，两侧伸出的悬臂直接与路堤衔接，可以省去两个桥台，但需要在悬臂端部设置钢筋混凝土的桥头搭板，以利于行车舒适。
结构分类桥梁按照受力特点划分，有梁式桥、拱式桥、刚架桥、悬索桥、组合体系桥(斜拉桥)五种基本类型。
梁桥一般建在跨度很大，水域较浅处，由桥柱和桥板组成，物体重量从桥板传向桥柱。
拱桥一般建在跨度较小的水域之上，桥身成拱形，一般都有几个桥洞，起到泄洪的功能，桥中间的重量传向桥两端，而两端的则传向中间。
悬桥是如今最实用的一种桥，桥可以建在跨度大、水深的地方，由桥柱、铁索与桥面组成，早期的悬桥就已经可以经住风吹雨打，不会断掉，吊桥基本上可以在暴风来临时岿然不动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从结构分析角度来说，基础梁是受到地基反力作用的梁。
作用于建筑结构上的荷载和结构物自重，通过柱和墙传递到基础，基础又将其传递到地基土。
基础对地基土产生了作用力，同时地基土对基础产生反作用力，这个反作用力，工程界称其为地基反力。
凡是受到地基反力作用的梁，我们称其为基础梁。
基础梁受地基反力的作用，在跨中无墙区域，产生向上隆起的变形趋势。
与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反，所以在过去没有电脑、没有AutoCAD的年代，习惯上把基础梁视作“倒梁楼盖”体系，就是这么一个原因，
与基础梁相反，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，就不是结构分析意义上的“基础梁”，是“基础拉梁”、“基础连梁”，或者是地下框架梁。
地下框架梁DKL
顺便提一句，单层工业厂房，杯形基础的杯口上方，紧靠柱放置在杯口上的预制“基础梁”，它是用来托墙的，是将其上墙体的重力荷载传递到杯形基础，这梁本身不受地基反力的作用，不是结构分析意义上的“基础梁”，是上世纪50年代初期，俄语翻译不懂专业而翻错的一个前苏联的专业名词，将错就错，错到现在。
若这梁的上表面与基础（承台）顶面持平或者低于基础（承台）顶面，这梁是JLL，其纵向钢筋必须锚入基础，不是锚入柱子，因为在施工JLL时，KZ还仅仅只有插筋，没有形成柱子，所以不存在锚入柱子的说法；
若某梁的下表面与基础（承台）顶面持平或者高于基础（承台）顶面，这梁是DKL，在《混凝土结构施工图平面整体表示方法制图规则和构造详图》(06G101-6)(独立基础、条形基础、桩基承台)第38页第2节第5.2.1条中阐述得明白：地下框架梁系指设置在基础顶面以上且低于建筑标高±0.000（室内地面）并以框架柱为支座的梁。
其纵向钢筋必须按照上部框架梁的相关要求锚入柱子。
因为此种情形，DKL梁与基础顶面存在一个≥0的广义空间，梁必须锚入柱子。
再看(06G101-6)(独立基础、条形基础、桩基承台)69页DKL和JLL的构造要求，在右上图图名线下方的括号中，有“梁上部纵筋也可以在跨中1/3范围内连接”的告知，这就明明白白告诉我们，这个JLL是随上部梁的要求进行连接和锚固，不是像“基础梁”那样上部纵筋在支座左右l0/4的范围实施连接（见(06G101-6)(独立基础、条形基础、桩基承台)51页“基础梁JL纵向钢筋与箍筋构造”）。
此外从(06G101-6)(独立基础、条形基础、桩基承台)68页、69页的DKL和JLL“图形语言”我们可以看到，基础地基持力层的顶面与DKL、JLL的底面之间存在“空档”，没有“紧密接触”，因此，这种地下梁没有承受结构意义上的地基反力
一根地下梁，两端锚入基础或桩基承台，其上仅仅只承受底层墙体的荷载，如果这根地下梁的下面有宽度≥700mm的“条形基础”，那么，它就是基础梁和基础拉梁两梁合一；如果这根梁地下未设置宽度≥700mm的“条形基础”，仅仅只有宽出梁两侧各25～50mm 的纯混凝土垫层，那么，墙体的荷载还是通过这个地下梁传递到地下梁两端的基础或承台。
一个直观的体认，房屋建筑基础与地基之间只能是“面接触”，不能是“线接触”。
面接触是地基托起了基础及其上部结构；线接触是像刀片那样在切割地基土，嵌入或切入地基土壤，这是显然不行的。
源自一丁老师的“平法看图与钢筋常见问题解析”
1）基础梁：是作为上部建筑的基础，将上部荷载传至地基，起到承重和抗弯功能。
一般是基础梁的基础结构中，无承台，上部有框架柱，箍筋在基础梁上（即使是柱位置）都是满布。
2）基础连梁：指连接独立基础、条形基础或桩基承台的梁，不承担由柱传来的荷载。
调节基础的不均匀沉降，可在上面布置砖墙，不做抗震要求。
多跨基础连梁以柱为支座，单跨基础连梁（若图纸未注明），以承台（或独立基础）为支座，06G101-6，P70。
3）地下框架梁：特点是±0.000以下，基础顶面以上，以框架柱为支座，见06G101-6，P68。
4）基础拉梁应该和基础连梁是一个概念。
5）地梁个人认为是笼统的叫法，以前砖混结构基础下面的梁叫地梁，现在基础连梁（拉梁）、基础梁、地下框架梁也有叫地梁。
