锚杆、锚索锚固力计算

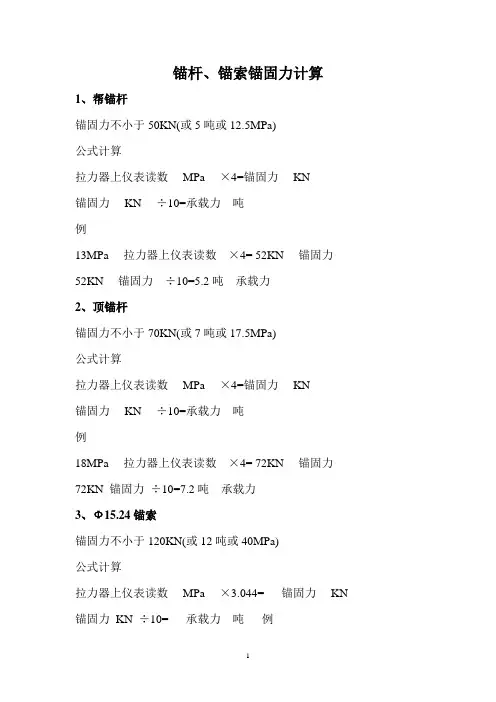

锚杆、锚索锚固力计算方法
锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)公式计算拉力器上仪表读数MPa×4=锚固力KN锚固力KN÷10=承载力吨例13MPa拉力器上仪表读数×4= 52KN锚固力52KN锚固力÷10=5.2吨承载力2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa)公式计算拉力器上仪表读数MPa×4=锚固力KN锚固力KN÷10=承载力吨例18MPa拉力器上仪表读数×4= 72KN锚固力72KN锚固力÷10=7.2吨承载力3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)公式计算拉力器上仪表读数MPa×3.044= 锚固力KN 锚固力KN÷10= 承载力吨例40MPa拉力器上仪表读数×3.044= 121.76KN锚固力121.76KN锚固力÷10=12.176吨承载力4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa)公式计算拉力器上仪表读数MPa×3.768=锚固力KN锚固力KN÷10=承载力吨例45MPa拉力器上仪表读数×3.768= 169.56KN锚固力169.56KN锚固力÷10=16.956吨承载力5、Ф21.6锚索锚固力不小于250KN(或25吨或55MPa)公式计算拉力器上仪表读数MPa×4.55=锚固力KN锚固力KN÷10=承载力吨例55MPa拉力器上仪表读数×4.55= 250KN锚固力250KN锚固力÷10=25吨承载力型号为YCD22-290型预应力张拉千斤顶备注1、使用扭力矩扳手检测帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。
2、井下排版填写记录均填锚固力帮锚杆50KN、顶锚杆70 KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN。
锚索锚固力计算 文档
锚杆、锚索锚固力计算
1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)
公式计算拉力器上仪表读数MPa×4=锚固力 KN
锚固力 KN ÷10=承载力 吨
例 13MPa 拉力器上仪表读数 ×4= 52KN 锚固力
52KN 锚固力 ÷10=5.2吨 承载力
2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa)
公式计算 拉力器上仪表读数 MPa ×4=锚固力 KN
锚固力 KN ÷10=承载力 吨
例 18MPa 拉力器上仪表读数 ×4= 72KN 锚固力
72KN 锚固力 ÷10=7.2吨 承载力
3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)
公式计算 拉力器上仪表读数 MPa ×3.044=锚固力 KN 锚固力 KN ÷10=承载力 吨
例 40MPa 拉力器上仪表读数 ×3.044= 121.76KN 锚固力 121.76KN 锚固力 ÷10=12.176吨 承载力
4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa) 公式计算 拉力器上仪表读数 MPa ×3.768=锚固力 KN 锚固力 KN ÷10=承载力 吨
例 45MPa 拉力器上仪表读数 ×3.768= 169.56KN 锚固力 169.56KN 锚固力 ÷10=16.956吨 承载力。
锚杆、锚索验算过程
锚杆、锚索参数计算过程一、锚杆支护参数计算1、锚杆长度计算：L=KH+L1+L2式中：L-锚杆长度； K-安全系数，一般取2；H-冒落拱高度，m;L1-锚杆锚入稳定岩层的厚度，取0.5m;L2-锚杆外露长度,一般取0.1m。
其中：H=B/2f=4.6/（2×4.0）=0.575B-巷道掘进跨度，取4.6m； f-普氏岩石坚固性系数，取4.0。
则：L=2×0.575+0.5+0.1=1.75m ，计算得数为1.75m，所以锚杆施工时的长度取整数值2m。
2、锚杆直径的确定：（1）（巷道断面按4.6m计算）根据材料力学计算锚杆直径为：D=√4.6P/πJb=√4.6×70×103/3.14×380=16.43mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。
通过计算得数为16.43mm，所以锚杆施工时的直径取整数值20mm。
（2）（巷道断面按3.2m计算）根据材料力学计算锚杆直径为：D=√3.2P/πJb=√3.2×70×103/3.14×380=13.7mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。
通过计算得数为13.7mm，所以锚杆施工时的直径取整数值20mm。
3、锚杆间、排距计算：a=√Q/KHγ=√65.7/2×0.575×24.5= 1.527m式中：a-锚杆间、排距，m;Q-锚杆设计锚固力，Q=16.43f=65.72KN；γ-被悬吊石灰岩的重力密度，取24.5KN/m3。
通过计算得数为0.763m，所以锚杆施工时取间距0.8m，排距0.8m。
二、锚索长度计算：1、(锚索直径按17.8的计算）L=L a+L b+L c+L d=1.575+2+0.1+0.3=3.975m式中：L-锚索长度，m；L a-锚索锚入到较稳定岩层的锚固长度，1.575m;L b-需要悬挂的不稳定岩层厚度，取2m;L c-上托盘及锚具的厚度，取0.1m;L d-锚索外露长度，取0.3m。
锚杆、锚索锚固力计算
锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)公式计算：拉力器上仪表读数（MPa）×4=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：13MPa（拉力器上仪表读数）×4= 52KN（锚固力）52KN（锚固力）÷10=5.2吨（承载力）2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa)公式计算：拉力器上仪表读数（MPa）×4=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：18MPa（拉力器上仪表读数）×4= 72KN（锚固力）72KN（锚固力）÷10=7.2吨（承载力）3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)公式计算：拉力器上仪表读数（MPa）×3.044=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：40MPa（拉力器上仪表读数）×3.044= 121.76KN（锚固力）121.76KN（锚固力）÷10=12.176吨（承载力）4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa)公式计算：拉力器上仪表读数（MPa）×3.768=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：45MPa（拉力器上仪表读数）×3.768= 169.56KN（锚固力）169.56KN（锚固力）÷10=16.956吨（承载力）5、Ф21.6锚索锚固力不小于250KN(或25吨或55MPa)公式计算：拉力器上仪表读数（MPa）×4.55=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：55MPa（拉力器上仪表读数）×4.55= 250KN（锚固力）250KN（锚固力）÷10=25吨（承载力）型号为：YCD22-290型预应力张拉千斤顶备注：1、使用扭力矩扳手检测，帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。
锚杆(锚索)支护设计公式
锚索支护设计一、锚索设计锚固力钢绞线直径为φ15.24mm时锚固力不小于200kN 。
二、锚索支护参数校核1、锚索通过悬吊作用，达到支护效果的条件，应满足：L ≥L 1+L 2+L 3 式中：L ——锚索总长度，m ；L 1——锚索外露长度（包括钢带、托板、锁具厚度），m ； L 2——有效长度（锚索取围岩松动圈冒落高度b ），m; L 3——锚入岩（煤）层内深度，m 。
其中 L 1=0.20mL 2=b(锚索取围岩松动圈冒落高度)b=顶f H B ⎪⎭⎫ ⎝⎛-+︒245tan 2ω式中B ——巷道掘宽（切眼掘宽4.6m ） H ——巷道掘高 (3.6m)顶f ——顶板岩石普氏系数；(取2.5)`ω——两帮围岩的似内摩擦角，ω=()顶f arctan 。
带入公式算的b=1.18m L 2=1.18mL 3=锚固剂体积/锚索眼面积与锚索横截面之差（锚固剂型号；CK2335，使用数量：4根，锚索直径：15.24mm ，锚索眼直径：28mm ）带入公式得L 3=2.6mL 1+L 2+L 3=0.20m+1.18m+2.6m=3.98m2、锚索长度校核，应满足d c b a L L L L L +++= 式中L ——锚索总长度，m ；a L ——锚索深入到较稳定岩层的锚固长度，m ； c aa f f d K L 41⨯≥其中：K ——安全系数；(取2)1d ——锚索直径；（15.24mm ）a f ——锚索抗拉强度，N/㎜2；(1426.05) c f ——锚索与锚固剂的粘合强度，N/㎜2；（10）带入公式得La ≥1.1mb L ——需要悬吊的不稳定岩层厚度，m ；(2.2m ，经实际打眼，我矿顶板2m 以上为砂岩)c L ——托板及锚具的厚度，m ；d L ——外露张拉长度，m ；(L C+ L d=0.20m)带入公式d c b a L L L L L +++=≥1.1m+2.2m+0.20m ≥3.50m 以上得出：我矿锚索长度为4.2m 满足设计要求。
锚杆和锚索支护参数的计算
一、锚杆支护参数的计算1）锚杆长度的确定：顶锚杆根据悬吊理论计算：本矿的煤层顶板属中等稳定形，锚杆须锚入稳定岩石0.35米，锚杆外露0.05米，，则锚杆的长度L=l 1+l 2+l 3=1.3+0.35+0.05=1.7 (m)其中L 1------顶板最大松动圈的厚度，根据已掘巷道离层分析得1.3米L 2------锚杆须锚入稳定岩石长度，取0.35mL 3------锚杆外露长度，0.05m结合锚杆支护技术规范要求及我矿生产实际选定锚杆长度1.8m2）锚杆间排距的确定：L= hK Q =1.02米，考虑巷道宽度间距取0.8米，排距取1.0米。
锚杆的抗拉力为 5.0吨，经矿技术科和安全科做锚杆拉拔力实验，锚杆的抗拉力均在5.0吨以上。
其中 Q----抗拉力，取5.0k-----安全系数，取1.5γ---岩石容重，取2.5T/m 3h----顶板最大松动圈的厚度，根据已掘巷道离层分析得1.3米 考虑巷道宽度，间距取0.8米，排间取1.0米，符合理论计算要求。
二、锚索间排距的确定：L=nF 2/［BH γ-(2F 1sin θ)/L 1］式中：L—锚索排距，m；B—巷道最大冒落宽度，3.1m；H—巷道冒落高度，按最严重冒落高度取3.6米；γ—岩体容重，取25KN/m3；L1—锚杆排距，1.0米；F1—锚杆锚固力，取50KN；F2—单根锚索的极限破断力，取210KN；θ—角锚杆与巷道顶板的夹角，85ｏ；n—锚索排数，取2；L =2×210/［3.1×3.6×23-（2×50×sin85ｏ）/1］=2.5m 考虑巷道宽度，间距取1.6米，排距取2.0米，符合理论计算要求。
锚杆锚索设计计算案例
锚杆（索）设计根据现场地质条件和地形特征，斜坡体由于受到先期构造作用和后期风化作用强烈影响，出露基岩破碎，裂隙发育，且距交通要道较近的特点，拟采用锚杆（索）对局部卸荷裂隙发育、稳定性较差的危岩体进行锚固，以达到加固坡面，抑制风化剥落、崩塌的发生。
通过现场调查及三维激光扫描数据分析，半壁山危岩体主要失稳模式为倾倒式和滑移式。
1.倾覆推力计算：推力计算：式中：k-后缘裂隙深度（m）。
取11.1m；hv-后缘裂隙充水高度（m）.取3.7m；H-后缘裂隙上端到未贯通段下端的垂直距离（m）. 取15m;a-危岩带重心到倾覆点的水平距离（m），取3.4m；b-后缘裂隙未贯通段下端到倾覆点之间的水平距离（m），取6.8m;h0-危岩带重心到倾覆点的垂直距离（m），取7.2m;fk-危岩带抗拉强度标准值（kPa），根据岩石抗拉强度标准值乘以0.4折减系数确定暴雨工况下190kPa;θ-危岩带与基座接触面倾角（°），外倾时取正，内倾时取负值；β-后缘裂隙倾角（°）；K-安全系数取1.5；2.锚杆计算（1）锚杆轴向拉力设计值计算公式：,式中Nak -锚杆轴向拉力标准值（kN）；Na -锚杆轴向拉力设计值（kN）；Htk -锚杆所受水平拉力标准值（kN）；α-锚杆倾角（°），设计取值为15°；γa-荷载分项系数，可取1.30；(2) 锚杆钢筋截面图面积计算公式：锚杆截面积：As-锚杆钢筋或预应力钢绞线截面面积（m2）；ξ2-锚杆抗拉工作条件系数，永久性锚杆取0.69，临时性锚杆取0.92；γ0-边坡工程重要系数，取1.0；fy-钢筋或预应力钢绞线的抗拉强度标准值（kN），取300N/ mm；(3) 锚杆锚固体与地层的锚固长度计算公式：(4) 锚杆钢筋与锚固砂浆间的锚固长度计算公式：锚固段长度按上述两个公式计算，并取其中的较大值。
式中：la-锚杆锚固段长度（m）；frb-锚固段注浆体与地层间的粘结强度标准值（kPa）；fb-锚固段注浆体与筋体间的粘结强度标准值（kPa）；D-锚杆锚固段的钻孔直径（m）；d-锚杆钢筋直径（m）；γ0 -边坡工程重要系数，取1.0；ξ1-锚固体与地层粘结工作条件系数，对永久性锚杆取1.00，对临时性锚杆取1.33；ξ3-钢筋与砂浆粘结强度工作条件系数，对永久性取0.60，对临时性取0.72；通过计算，得出：;或：;锚杆设计长度均为4m，采用Φ32螺纹钢筋作为锚筋，钻孔直径为110mm，全孔段M30水泥砂浆固结，共计132根；锚索设计长度为12m，采用4根φ15.20-1860钢绞线，钻孔直径110mm，M30水泥砂浆固结，锚固段长度不小于4m，共计30根。
锚杆锚索
锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa) 公式计算：拉力器上仪表读数（MPa）×4=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：13MPa（拉力器上仪表读数）×4= 52KN（锚固力）52KN（锚固力）÷10=5.2吨（承载力）2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa) 公式计算：拉力器上仪表读数（MPa）×4=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：18MPa（拉力器上仪表读数）×4= 72KN（锚固力） 72KN（锚固力）÷10=7.2吨（承载力）3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa) 公式计算：拉力器上仪表读数（MPa）×3.044=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：40MPa（拉力器上仪表读数）×3.044= 121.76KN（锚固力） 121.76KN（锚固力）÷10=12.176吨（承载力）4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa) 公式计算：拉力器上仪表读数（MPa）×3.768=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：45MPa（拉力器上仪表读数）×3.768= 169.56KN（锚固力） 169.56KN（锚固力）÷10=16.956吨（承载力）5、Ф21.6锚索锚固力不小于250KN(或25吨或55MPa) 公式计算：拉力器上仪表读数（MPa）×4.55=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：55MPa（拉力器上仪表读数）×4.55= 250KN（锚固力）250KN（锚固力）÷10=25吨（承载力）型号为：YCD22-290型预应力张拉千斤顶备注：1、使用扭力矩扳手检测，帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、帮锚杆
锚固力不小于50KN(或5吨或
公式计算：
拉力器上仪表读数（MPa）×4=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
13MPa（拉力器上仪表读数）×4= 52KN（锚固力）52KN（锚固力）÷10=吨（承载力）
2、顶锚杆
锚固力不小于70KN(或7吨或
公式计算：
拉力器上仪表读数（MPa）×4=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
18MPa（拉力器上仪表读数）×4= 72KN（锚固力）72KN（锚固力）÷10=吨（承载力）
3、Ф锚索
锚固力不小于120KN(或12吨或40MPa)
公式计算：
拉力器上仪表读数（MPa）×=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
40MPa（拉力器上仪表读数）×= （锚固力）
（锚固力）÷10=吨（承载力）
4、Ф锚索
锚固力不小于(或吨或45MPa)
公式计算：
拉力器上仪表读数（MPa）×=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
45MPa（拉力器上仪表读数）×= （锚固力）
（锚固力）÷10=吨（承载力）
5、Ф锚索
锚固力不小于250KN(或25吨或55MPa)
公式计算：
拉力器上仪表读数（MPa）×=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
55MPa（拉力器上仪表读数）×= 250KN（锚固力）
250KN（锚固力）÷10=25吨（承载力）
型号为：YCD22-290型预应力张拉千斤顶
备注：
1、使用扭力矩扳手检测，帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。
2、井下排版填写记录，均填锚固力（帮锚杆50KN、顶锚杆70 KN、Ф锚索120KN、Ф锚索）。
3、检测设备型号：
锚杆拉力计型号：LSZ200型锚杆拉力计
Ф锚索拉力计型号：YCD-180-1型预应力张拉千斤顶
Ф锚索拉力计型号：YCD18-200型张拉千斤顶
锚索承载力为504KN。
