暖通空调设计步骤
暖通空调设计步骤1.确定设计要求：首先要根据建筑的功能、使用要求和环境条件等，确定设计目标，例如所需的室内温度、湿度、新风流量等。
同时，需要还要考虑能源消耗和运行费用等因素。
2.进行暖通负荷计算：根据建筑的热量传递特性，预测建筑在不同季节和不同时段的热负荷。
热负荷计算包括传导、对流和辐射热量的计算，并考虑建筑结构、外墙、屋顶、地板、窗户、门等的传热系数。
此外，还需要考虑室内人员数量、设备热量、光照强度等。
3.确定通风和空调系统类型：根据热负荷计算的结果，确定合适的通风和空调系统类型，例如自然通风、机械通风、中央空调等。
4.设计供暖系统：根据设计要求和当地气候条件，选择适当的供暖方式，例如燃气锅炉、地暖、电暖、热泵等。
还需要设计供暖管道的布置和尺寸，选择适当的散热器类型和规格。
5.设计通风系统：根据建筑的使用要求和建筑物的结构特点，设计合适的通风系统。
通风系统包括新风系统、排气系统和循环风系统等。
需要确定新风量、换气次数和送风方式等参数，并设计通风管道的布置和尺寸。
6.设计空调系统：根据建筑的热负荷和通风需求，设计合适的空调系统。
空调系统包括制冷系统和制热系统。
需要选择适当的空调设备类型和规格，例如制冷机组、风机盘管、末端设备等。
还需要设计空调管道的布置和尺寸。
7.能耗计算：根据设计的暖通空调系统和设备参数，进行能耗计算。
通过能耗计算，可以评估暖通空调系统的能效，并根据能耗结果进行调整和优化。
8.安全和舒适性考虑：在设计过程中，需要考虑安全性和舒适性。
包括避免通风系统和空调系统产生噪音、维护空气质量和湿度等。
9.编制图纸和说明：最后，需要编制暖通空调设计图纸和说明，用以指导施工和安装。
以上是暖通空调设计的一般步骤。
设计过程中需要考虑建筑特点、功能需求、能耗要求等多个因素。
在实际设计中，还需要对相关规范和标准进行研究和应用。
此外，要关注新技术和新材料的应用，提高暖通空调系统的能效和使用寿命。
暖通空调系统设计全过程
暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。
第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。
第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。
第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。
第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。
第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。
第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。
第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。
第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。
第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。
暖通设计流程
一、方案设计阶段方案设计阶段主要是建筑设计方案优选、暖通空调专业进行配合设计。
1. 主机房位置：在建筑方案设计过程中，暖通专业根据建筑设计方案内容和规模，初步考虑冷、热源方案，粗略估算冷、热负荷和冷热水机组数量，计算冷水机房和热水机房及其辅助设备布置所需要的面积，冷却塔布置所需面积，配合建筑专业确定冷水机机房、热水机组房、冷却塔的位置和建筑面积。
2. 确定管井位置：根据建筑布置和使用功能，初步考虑系统划分，委托建筑设计专业在适合位置设计管道井(包括有冷水、冷却水、凝结水、新风井等) ，并确定管井大小。
3. 防、排烟风井位置：根据建筑专业平面布置，确定需要设置防排烟的位置，要求建筑在合适的地方留出机械加压送风和机械排烟的竖风道或风道井。
4. 估算本工程暖通专业总用电功率、用水量，并提供给相关专业，以便进行设计工作。
二、初步设计1. 根据建筑专业提供的建筑平、剖面面和文字资料以及其它专业提出的设计任务资料详细了解房间使用功能、使用特点和对暖通专业设计所提出的要求。
2. 冷、热负荷计算以空调房间为单元，确定空调室内空气设计参数，计算房间空调冷、热负荷，内容包括:建筑传热量、人体散热量、照明散热量、设备散热量及新风负荷。
3. 水系统设计a. 根据建筑总高度和设备的承压能力确定水系统是否需要进行坚向分区，对水系统进行水压分布分析，确定膨胀水箱设置位置，冷水泵方式。
b. 担据房间的功能、空调使用时间、使用性质且特点，确定水系统供水区域划分。
c. 确定水系统形式，直双管或四管、水平式或垂直式、同程式或异程式。
d. 确定供、回水温度。
e. 确定供水方式：变流量或定流量;一级泵或二级泵系统。
f. 水系统控制方式。
4. 新风系统设计a. 按标准和要求确定新风量、新风处理终状态参数。
b. 新风系统的划分和组成。
c. 新风系统风量、阻力计算，选择新风机组。
5. 排风系统设计6. 空气处理设备的计算和选择a. 根据空调I房间特点和使用要求且安装条件确定空气处理类型;如风机盘管、风柜、组合式空调器。
暖通空调设计步骤详解
暖通空调设计步骤详解暖通空调系统是现代建筑中必不可少的设备之一，无论是商业建筑还是住宅建筑，都需要进行相应的暖通空调设计。
而一个完整的暖通空调设计需要经过多个步骤，本文将对这些步骤进行详细介绍。
第一步：需求分析在进行暖通空调设计之前，需要进行需求分析。
这一步是非常关键的，因为只有了解用户的需求和使用情况，才能为用户提供最符合实际需求的解决方案。
在需求分析时，需要了解以下几个方面：1. 建筑的类型和用途：商业建筑的需求和住宅建筑的需求是不同的，因此需要根据建筑的类型和用途来确定设备配置和管道布置等。
2. 建筑的面积和高度：建筑的面积和高度是决定空调容量的重要参数。
3. 当地气候情况：当地气候情况对于暖通空调的设计也是非常重要的因素。
例如在南方的城市，湿度较大，需要采用的设备和方案都与北方的城市有所不同。
4. 用户对于室温的要求：不同用户对于室温的要求也是不同的，有些用户可能更注重舒适度，而有些用户可能更注重节能和降低成本等方面。
第二步：设备选择在了解用户的需求之后，需要选择相应的设备。
根据建筑的类型和用途，可选择空气调节、新风换气、冷暖水供应等不同类型的设备，并根据面积和高度计算出相应的设备容量。
此外，还需要考虑设备的品牌和性能等因素。
一般来说，品牌和性能都会影响设备的使用寿命和运行效率，因此选择品牌和性能好的设备将有助于提高设备的使用效果和使用寿命。
第三步：管道布置和走向确定在设备选择之后，需要确定管道布置和走向。
管道布置和走向是保证设备运行和使用效果的关键之一。
在确定管道布置和走向时，需要考虑以下几个方面：1. 管道材料和直径：管道材料和直径是影响管道水流速度和流量的重要因素，需要根据设备的容量和使用条件进行综合考虑。
2. 管道走向：管道走向需要考虑到管道的安装和维修情况，一般来说，需要使管道走向尽量规则，并且废弃程度不大。
此外，还需要考虑管道的维护和保养问题，方便维修人员进行检查和操作。
3. 管道配件：管道配件是确保管道互相连接和愿意进行水接头的重要工具。

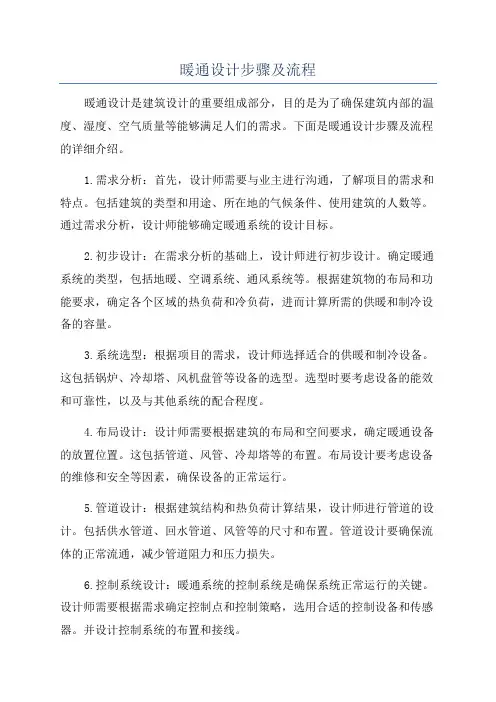

暖通设计步骤及流程
暖通设计步骤及流程暖通设计是建筑设计的重要组成部分，目的是为了确保建筑内部的温度、湿度、空气质量等能够满足人们的需求。
下面是暖通设计步骤及流程的详细介绍。
1.需求分析：首先，设计师需要与业主进行沟通，了解项目的需求和特点。
包括建筑的类型和用途、所在地的气候条件、使用建筑的人数等。
通过需求分析，设计师能够确定暖通系统的设计目标。
2.初步设计：在需求分析的基础上，设计师进行初步设计。
确定暖通系统的类型，包括地暖、空调系统、通风系统等。
根据建筑物的布局和功能要求，确定各个区域的热负荷和冷负荷，进而计算所需的供暖和制冷设备的容量。
3.系统选型：根据项目的需求，设计师选择适合的供暖和制冷设备。
这包括锅炉、冷却塔、风机盘管等设备的选型。
选型时要考虑设备的能效和可靠性，以及与其他系统的配合程度。
4.布局设计：设计师需要根据建筑的布局和空间要求，确定暖通设备的放置位置。
这包括管道、风管、冷却塔等的布置。
布局设计要考虑设备的维修和安全等因素，确保设备的正常运行。
5.管道设计：根据建筑结构和热负荷计算结果，设计师进行管道的设计。
包括供水管道、回水管道、风管等的尺寸和布置。
管道设计要确保流体的正常流通，减少管道阻力和压力损失。
6.控制系统设计：暖通系统的控制系统是确保系统正常运行的关键。
设计师需要根据需求确定控制点和控制策略，选用合适的控制设备和传感器。
并设计控制系统的布置和接线。
7.施工图设计：在初步设计的基础上，设计师进行施工图设计。
包括各个设备的图纸，管道和风管的布置图，控制系统的接线图等。
施工图设计要符合相关的标准和规范。
8.施工和调试：根据施工图设计，施工人员进行设备的安装和管道的连接。
安装完毕后，进行系统的调试，包括设备的启动和调整参数。
确保系统能够正常运行。
9.运行和维护：暖通系统的运行和维护是保证系统长期稳定运行的重要环节。
设计师需要对系统进行运行监测，及时处理故障和维护设备。
同时，进行定期的巡检和维护，以延长设备的使用寿命。
暖通空调系统设计流程
暖通空调系统设计流程
标签: 暖通空调水系统水力平衡水源热泵vrv系统
1、确定方案，之前一般需要进行方案比较，空调的方案有很多的，但是你要结合建筑物及当地的实际选择相对合理的，一般来说冷源常用的是：电制冷(螺杆机，离心机)、吸收制冷，热源常用的是：燃气(油)锅炉、市政热力。
末端采暖常用的就是散热器系统，空调一般就是风机盘管+新风机组，全空气系统。
我觉得没必要选一些复杂的，想蓄冷、蓄热，水源热泵，或者末端采用vrv系统等，因为我觉得毕业设计首先是让大家熟悉一下设计的流程，真正的技术问题还要在工作后研究。
2、方案确定下来了，先估算负荷来划分出本专业的机房位置。
制冷站、换热站、锅炉房、空调机房、新风机房、冷却塔的位置及面积。
3、负荷的详细计算，我不知道现在毕业设计是不是手算还是软件计算，反正我那时是手算，很辛苦，但是很值得。
当然不管是手算还是用软件，一定要认真计算，不要估算。
4、各房间的负荷计算完，先选择好制冷设备，画制冷、供热的原理图，这是指导性的工作。
然后大致布置一下冷热源的机房。
5、根据房间负荷，选择末端，这时候其实就可以画各层的空调(采
暖)平面了。
如果是空调，先画风系统平面；
6、水力计算，还是希望大家能认真计算。
根据水力计算结果就可以画水系统平面了，标注相应的管径。
7、根据水力计算结果，选择最适合的水泵，布置好机房。
8、画相应的系统图，大样图与剖面图出来。
暖通空调工序
暖通空调工序
暖通空调工序是指建筑物内部空气调节系统的安装和调试过程。
在建筑物中，暖通空调系统起着非常重要的作用，它不仅能够提供舒适的室内环境，还能够保障室内空气质量和温度的稳定性。
一、设计阶段
在进行暖通空调工序之前，首先需要进行详细的设计工作。
设计师需要根据建筑物的布局和功能需求，确定暖通空调系统的布置方案，包括空调设备的选型和安装位置等。
设计阶段的工作至关重要，它直接影响到后续工序的进行和系统的性能表现。
二、材料采购
完成设计后，接下来就是进行材料的采购工作。
根据设计方案，采购所需的管道、风口、空调设备等材料。
在采购过程中需要注意选择质量可靠的供应商，确保所采购的材料符合相关标准要求。
三、施工阶段
施工阶段是暖通空调工序中最为关键的部分。
首先是进行管道的安装工作，包括冷热水管道、通风管道等。
在管道安装完成后，需要进行空调设备的安装和连接。
同时，还需要进行系统的调试和检测，确保系统正常运行和性能稳定。
四、系统调试
系统调试是暖通空调工序中的最后一步，也是最为重要的环节。
在系统调试过程中，需要逐一检测各个部件的工作状态，调整系统参数和控制逻辑，以确保系统正常运行和达到设计要求。
调试过程中需要注意安全，避免因操作不慎导致设备损坏或人员受伤。
总之，暖通空调工序是建筑工程中不可或缺的一部分，通过精心的设计、准确的施工和严格的调试，可以确保系统的正常运行和提供舒适的室内环境。
在进行暖通空调工序时，需要严格按照相关规范和标准进行操作，确保工程质量和安全。
只有这样，才能保障建筑物内部空气质量和舒适度，提升居住和工作环境的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[论文]暖通空调设计步骤
设计顺序:先末端，后主机
设计原则:合理、经济，最大限度节约运行成本设计方案及适用范围:
一、末端部分:
1、风机盘管系统;
适用范围:一般办公、餐饮等场所
2、风机盘管加新风系统;
适用范围:要求较高的办公、酒店、餐饮娱乐等场所 3、全空气系统;
适用范围:商场超市、车间等大开间场所
二、主机部分:
1、螺杆式冷水机组制冷，市政或锅炉供热; 适用范围:有专用机房、电力充足、需专人值守
2、风冷机组制冷(制热)，市政或锅炉供热; 适用范围:空调面积较小、没有机房、无专人值守
3、离心式冷水机组制冷，市政或锅炉供热; 适用范围:空调面积较大、有专用机房、电力充足、需专人值守
4、溴化锂机组制冷(制热)，市政或锅炉供热; 适用范围:电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守
三、其它:
1、一拖多系统;
适用范围:空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所
2、风管机系统;
适用范围:大开间、无专用机房、无专人值守、控制灵活、初投资较低
设计程序:
一、末端部分:
(一)设备选型:
1、计算实际空调面积;
2、根据使用场所确定冷负荷指标，计算出设计总负荷，根据设备布置特点确定所需设备数量，确定设备型号;
冷负荷概算指标略
采用组合式空调器，循环次数商场6,7次，推荐8,9次 (二)水系统设计:
1、设备定位布置，确定立管位置，根据系统复杂程度确定采用同程式或异程式(当立管与最末端设备距离超过30米时尽量采用同程式);
2、确定主管道走向，并与设备合理连接，当主管道有分支时应设阀门以便于调节;
3、根据设备流量确定每一管段的水流量，再根据设计水流速计算出管径;
4、空调水设计流速为0.9,2.5m/s，管径越大、流速越大，管道比摩阻应小于500;
5、水管与设备连接时，进水管上设软接、过滤器、阀门，出水管上设软接、阀门;
6、冷凝水管径设计:
当机组冷负荷Q?7KW，DN,20;Q,7.1,17.6，DN,25;Q,17.7,100，
DN,32;Q,101,176，DN,40;Q,177,598，DN,50;Q,599,1055，DN,80;Q,1056,1512，DN,100;Q,1513,12462，DN,125;Q,12462，DN,150 、空调水管保温: 7 当采用超细玻璃棉管壳保温时，供回水管保温厚度采用50mm，冷凝水管保温厚度采用30mm;
当采用橡塑材料保温时，供回水管保温厚度采用30mm，冷凝水管保温厚度采用15mm;
当冷凝水管采用PVC等塑料管材时，可不作保温处理。
一拖多氟系统应当保温。
(三)风系统设计:
1、风量选择:
(1)新风工况:按每人最小新风量确定
影剧院、博物馆、体育馆、商店，每人最小新风量8m3/h; 办公室、图书馆、会议室、餐厅、舞厅、普通病房，每人最小新风量17 m3/h;
客房，每人最小新风量30 m3/h，正常采用50 m3/h;
10次/h，即空调空间体积×(8,10)/h (2)回风工况:按循环次数确定，一般取8,
2、风机风压的选择:
估算法:风压,(最不利环路长度×10)Pa
3、设备定位，尽量靠近水系统立管;
4、布置风口，在保证无空调死区的前提下，尽量减少风口数量、保持风口规格统一;送风口风速在2,2.5 m/s之间，回风口风速在3,5 m/s之间，根据风口风量和风速确定风口尺寸;
5、确定主风道走向，并与各风口合理连接，当主管道有分支时应设阀门以便于调节，并且每个风口均设风量调节阀;
6、根据风口数量确定各段风道风量，再根据设计风速计算出风道截面积，根据安装空间确定风道规格，在保证装修标高的前提下，尽量减小风道的宽高比，尽量减少变径;
通风空调风管内设计流速(m/s): 7.5<m/s
注:对消声有严格要求的系统，管内的流速不宜超过5 m/s，支管内的流速不宜大于3 m/s。
7、当风道穿越机房或防火分区时，风道上应设防火调节阀; 8、当风机风量大于10000 m3/h 时，风机的进出口应设消音静压箱，通过静压箱截面流速为2,3 m/s;小于10000 m3/h时，在风机出口处设消音器即可，消音器的内径与主风道相同;
9、钢板空调风道保温:
当采用超细玻璃棉板保温时，保温厚度为40mm;当采用橡塑板保温时，保温厚度为15mm。
二、主机部分:
(一)制冷、制热主机:
根据使用场所确定负荷概算指标，再乘以总的空调面积便可计算出总的设备负荷，再根据系统情况确定主机数量，选出设备型号;对于一些多用途的空调场所，计算设备负荷时需考虑同时利用系数。
(二)冷却塔:
根据制冷机组的所需冷却水量确定，实际选用的冷却塔水量应大于所需水量，应当注意的是冷却塔的工况应和机组冷却水的工况保持一致。
(三)冷媒水泵:
1、数量:比机组多出一台作为备用;
2、流量:根据机组冷水流量×(20~30)%确定;
3、扬程:根据系统情况，通常取(20~40)m;
(四)冷却水泵:
1、数量:比机组多出一台作为备用;
2、流量:根据机组冷却水流量×(10~15)%确定;
3、扬程:根据水泵至冷却塔的高度，机组压降，(5~10)m;(五)软化水设备:
根据流量来确定，通常取(3~8)m3/h
补水泵的流量，应根据热水的正常补给水量和事故补给水量确定，并宜为正常补给水量的4-5倍。
正常补给水量一般按系统水容量的1%考虑。
初步设计时可按循环水量的1%估算。
补水泵的流量是正常补给水量+事故补给水量;而水处理设备的流量可按照正常补给水量确定，即1%。
补水量可按照系统负荷来估算:以设计冷量为基础，系统水容量大约为2-
3L/KW。
有用建筑面积来估算，大概每平方1升
(六)软化水箱:
根据标准水箱尺寸，通常取(2.5~8)M3
(七)落地膨胀水箱:
1、罐体直径通常取:Φ1000~1200
2、配2台水泵:
流量:(3~8)m3/h;
扬程:(冷媒水泵扬程×1.3)m
(八)分、集水器、分气缸:
1、直径D,(1.5,3)×支管中的最大直径，mm
2、长度按支管数量和阀门型号确定
(九)冷却水处理:
通常在机组冷却水进口处设电子水处理仪进行处理。
