深度解读信号源所涉及的相关基础知识
信号源工作原理
信号源工作原理
信号源工作原理是指在通信系统中产生、改变和传输信号的过程。
信号源通常是由电子器件或电路组成的，它能够将输入的信息转换为相应的电信号，以便在通信系统中传输和接收。
信号源根据工作原理的不同，可以分为模拟信号源和数字信号源。
模拟信号源是通过模拟电路来产生连续的模拟信号。
它通常由振荡器、放大器、滤波器等组成。
振荡器可以产生稳定的原始信号，而放大器和滤波器可以对信号进行增强和处理，以达到所需的信号特性。
模拟信号源可以产生连续的信号，如正弦波、方波等，适用于模拟通信系统。
数字信号源是通过数字电路来产生离散的数字信号。
它通常由数字信号处理器（DSP）、数字逻辑门、数字模拟转换器（DAC）等组成。
数字信号源可以将输入的数字信息转换为
对应的数字信号，并通过数字逻辑门进行逻辑操作和处理，最后通过DAC转换为模拟信号输出。
数字信号源能够产生离散
的信号，如脉冲、序列等，适用于数字通信系统。
在信号源工作过程中，需要考虑信号源的稳定性、精度、频率范围和输出功率等性能指标。
此外，信号源也要与其他组件（如调制器、解调器）相匹配，以确保整个通信系统的正常运行。
总的来说，信号源工作原理是将输入的信息转换为对应的电信
号，并提供合适的信号特性，以满足通信系统的需求。
不同类型的信号源根据其工作原理的不同，可以适用于不同的通信系统。
信号源的原理
信号源的原理信号源是指产生信号的设备或电路，它的原理是通过特定的方法将原始信息转化为电信号，并将其发送出去。
以下是信号源的原理介绍：1. 信号源的基本原理：信号源通常基于物理或电子元件，通过激励电路来产生特定频率、振幅和波形的电信号。
这些电信号可以是模拟信号（连续变化的信号）或数字信号（离散变化的信号）。
2. 模拟信号源原理：模拟信号源一般采用振荡电路来产生连续变化的信号。
常见的模拟信号源包括正弦波振荡器、方波/矩形波振荡器、三角波振荡器等。
这些振荡器内部包含了电容、电感、晶体管等元件，通过它们的相互作用来产生稳定的振荡信号。
3. 数字信号源原理：数字信号源通常由数字信号处理器（DSP）或微控制器来生成。
通过数电子元件如逻辑门、触发器等，将数字信号转化为电平高低的脉冲序列。
这些脉冲序列可以经过数字模拟转换器（DAC）转化为模拟信号，或者直接用于数字系统中。
4. 信号源的调制原理：除了基本的信号生成，信号源还可以通过调制技术对信号进行改变。
例如调频（FM）调制通过改变信号的频率来编码信息；调幅（AM）调制则是通过改变信号振幅来传输信息。
这些调制方法可以在信号源中应用，实现不同的信号传输方式。
5. 信号源的应用原理：信号源广泛应用于通信、测量、音频、视频等领域。
例如在通信中，信号源可以作为发送端的发射源，将原始信息以合适的信号格式传送出去。
在音频领域，信号源可以为音频设备提供测试信号，用于校准音频系统的性能。
总的来说，信号源的原理是通过合适的电子元件或数字信号处理器，将原始信息转化为电信号，并通过特定的方法进行调制和处理，最终产生相应的信号。
这些信号可以用于各种应用中，以传输、测试或控制等形式对信号进行处理和利用。
信号源基础知识1
信号源有很多种，包括正弦波信号源,函数发生器、脉冲发生器、扫描发生器、任意波形发生器、合成信号源等。一般来讲任意波形 发生器,是一种特殊的信号源,综合具有其它信号源波形生成能力,因而适合各种仿真实验的需要。
３. TTL 同步输出：将方波经三极管电路转成 0(Low)、５V(High)的ＴTL 信号即可。 但注意这样的 TTL 信号须再经过缓冲门（bｕfｆeｒ）后才能输出，以增加扇出数(Fａｎ Ouｔ),通常有时还并联几个 buffer。而 TTL INV 则只要加个 NOT Gate 即可；
4. ＴRIＧ功能：类似 One Shoｔ功能，输入一个 TTＬ信号，则可让信号源产生一个周期的信号输出,设计方式是在没信号输入时， 将图二的 SWI 接地即可；
一、函数功能，仿真基础实验室设计人员的环境 函数信号源是使用最广的通用信号源，它能提供正弦波、锯齿波、方波、脉冲串等波形,有的还同时具有调制和扫描能力,众所周知， 在我们的基础实验中(如大学电子实验室、科研机构研究实验室、工厂开发实验室等)，我们设计了一种电路,需要验证其可靠性与稳定性, 就需要给它施加理想中的波形以辨别真伪。如我们可使用信号源的 DＣ补偿功能对固态电路控制 DC 偏压电平；我们可对一个怀疑有故障 的数字电路，利用信号源的方波输出作为数字电路的时钟，同时使用方波加 DC 补偿产生有效的逻辑电平模拟输出，观察该电路的运行状 况，而证实故障缺陷的地方。总之利用任意波形发生器这方面的基础功能，能仿真您基础实验室所必须的信号。
信号源的使用用途 概述及解释说明
信号源的使用用途概述及解释说明1. 引言1.1 概述信号源是现代通信和科学研究中不可或缺的一个重要设备。
它能够产生各种类型的信号，包括电信号、声音和视频信号等。
这些信号源被广泛应用于通信领域、科学实验室以及工程领域中，发挥着重要的作用。
1.2 文章结构本文将对信号源的使用用途进行综述和解释说明。
首先，我们将介绍什么是信号源以及它们的分类。
接着，我们将阐述信号源在通信领域、科学研究和工程领域中的具体应用。
最后，我们将总结主要观点并展望未来信号源技术的发展趋势和挑战。
1.3 目的本文旨在帮助读者理解信号源在现代社会中的重要性和多样化应用，并为相关领域的从业人员提供有益的参考和指导。
同时，通过探讨未来技术发展趋势，可以引起读者对于相关领域进一步研究与创新的兴趣。
以上就是本文引言部分内容，概述了文章结构以及目标意图。
2. 信号源的使用用途2.1 什么是信号源在开始探讨信号源的使用用途之前，我们首先需要了解什么是信号源。
信号源是指能够产生一种或多种特定频率、幅度和波形的设备或系统。
它们被广泛应用于各个领域，包括通信、科学研究和工程。
2.2 信号源的分类根据应用领域和功能特点，信号源可以分为多种类型。
其中最常见的有以下几种：- 恒定频率信号源：产生持续稳定的单一频率信号，在通信和科学研究中经常被使用。
- 可变频率信号源：具有可调节频率范围的设备，允许用户根据实际需求调整输出频率。
- 宽带信号源：能够产生连续宽带频谱的设备，在测试测量和通信领域中发挥重要作用。
- 脉冲或脉冲调制信号源：以脉冲形式输出的设备，在无线电通讯和雷达系统中得到广泛应用。
2.3 信号源在通信领域中的应用在现代通信系统中，信号源扮演着至关重要的角色。
下面是一些信号源在通信领域中的应用：- 频率合成器：在通信设备中生成稳定的频率以供调制和解调操作使用。
- 系统校准：用于校准和测试无线通信系统以确保其性能符合要求。
- 调制信号源：产生各种不同类型的调制信号，如频移键控（FSK）、振幅调制（AM）或脉冲编码调制（PCM），用于模拟不同的信息传输场景。

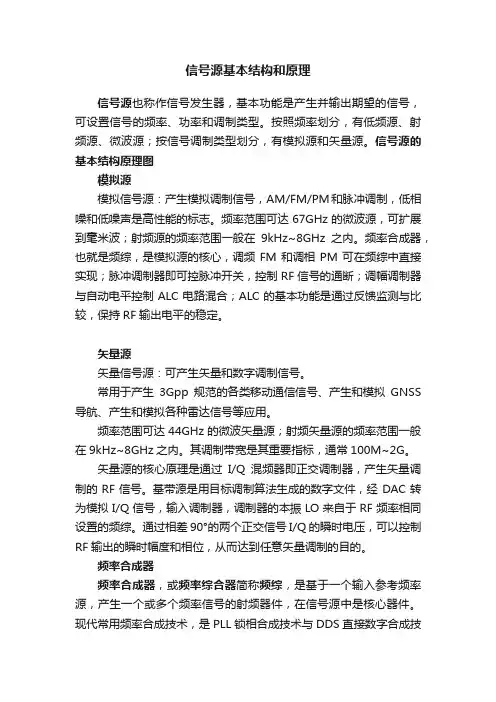

信号源基本结构和原理
信号源基本结构和原理信号源也称作信号发生器，基本功能是产生并输出期望的信号，可设置信号的频率、功率和调制类型。
按照频率划分，有低频源、射频源、微波源；按信号调制类型划分，有模拟源和矢量源。
信号源的基本结构原理图模拟源模拟信号源：产生模拟调制信号，AM/FM/PM和脉冲调制，低相噪和低噪声是高性能的标志。
频率范围可达67GHz的微波源，可扩展到毫米波；射频源的频率范围一般在9kHz~8GHz之内。
频率合成器，也就是频综，是模拟源的核心，调频FM和调相PM可在频综中直接实现；脉冲调制器即可控脉冲开关，控制RF信号的通断；调幅调制器与自动电平控制ALC电路混合；ALC的基本功能是通过反馈监测与比较，保持RF输出电平的稳定。
矢量源矢量信号源：可产生矢量和数字调制信号。
常用于产生3Gpp规范的各类移动通信信号、产生和模拟GNSS 导航、产生和模拟各种雷达信号等应用。
频率范围可达44GHz的微波矢量源；射频矢量源的频率范围一般在9kHz~8GHz之内。
其调制带宽是其重要指标，通常100M~2G。
矢量源的核心原理是通过I/Q混频器即正交调制器，产生矢量调制的RF信号。
基带源是用目标调制算法生成的数字文件，经DAC转为模拟I/Q信号，输入调制器，调制器的本振LO来自于RF频率相同设置的频综。
通过相差90°的两个正交信号I/Q的瞬时电压，可以控制RF输出的瞬时幅度和相位，从而达到任意矢量调制的目的。
频率合成器频率合成器，或频率综合器简称频综，是基于一个输入参考频率源，产生一个或多个频率信号的射频器件，在信号源中是核心器件。
现代常用频率合成技术，是PLL锁相合成技术与DDS直接数字合成技术，工程实现上经常采用两者结合的方式。
PLL锁相合成PLL锁相合成技术，原理是对VCO的RF输出进行锁相锁频精确化控制。
参考频率源，是高稳定、高频谱纯度的基准源，常用TCXO 或OCXO，参考源分频后输入鉴相器参考输入端，VCO的RF输出信号，耦合反馈、分频后进入鉴相器的反馈输入端，鉴相器输出包括2×fp分量和直流电压分量，经低通滤波后是VCO控制电压Vc，当Vc = 0环路达到锁定目标频率RF=VNfp。
信号源基础精讲课件
均衡器调整
在传输过程中使用均衡器对信号进行补偿， 以纠正信号畸变。
信号源的稳定性问题及解决方案
01
02
03
04
总结词
信号源的稳定性问题通常 表现为信号输出不稳定、 画面闪烁或声音断断续续 。
检查电源稳定性
确保信号源设备使用的电 源是稳定的，并考虑使用 不间断电源（UPS）来保 护设备。
定期维护和清洁
信号源基础精讲课 件
目 录
• 信号源概述 • 信号源基础知识 • 信号源的工作原理 • 信号源的常见问题及解决方案 • 信号源的发展趋势与展望
01
信号源概述
信号源的定义
信号源
产生和发送信号的设备或装置， 用于传输信息、数据或能量。
信号
携带信息的物理量，可以是电、 光、声、磁等不同形式。
信号源的分类
调频（FM）
通过改变载波的频率来调制信号，抗干扰能力强 ，传输质量好。
调幅（AM）
通过改变载波的振幅来调制信号，实现简单，但 抗干扰能力较弱。
ABCD
调相（PM）
通过改变载波的相位来调制信号，抗干扰能力强 ，传输质量好。
数字调制
将数字信号转换为适合传输的格式，如QPSK、 QAM等，具有较高的传输效率和可靠性。
电源波动
使用稳定的电源供电，并考虑使 用不间断电源（UPS）来保护设
备免受电源波动的影响。
信号源的失真问题及解决方案
总结词
信号源失真是指信号在传输过程中发生畸变 ，导致信号质量下降。
调整信号源的输出电平
确保信号源的输出电平在适当的范围内，以 减少失真。
使用高品质的线缆和连接器
选择低阻抗、低失真的线缆和连接器，以减 少信号损失和失真。
信号源详解
一般功能
➢能直接产生正弦波、三角波、方波、斜波、 脉冲波。输出波形对称可调，直流电平可 连续调节，频率计可作内部频率显示，也 可外测频率。
➢具有调制功能
分类
低频、高频、射频 波形分类：单一、函数、调制 产生原理分类：RC、LC、DDS等（文氏电 桥、三点式LC、晶体OSC、DDS->Direct Digital Synthesizer）
主要特性
可产生正弦波、方波、矩形波、三角波、锯齿波 以及直流和随机噪声等七种标准函数波形。 输出信号的频率最高达16MHz。 输出阻抗为50Ω。 三种编辑模式：连续模式，触发模式和脉冲模式。 四种调制函数：扫频、调频、移频键控、调幅。 可通过编辑功能创建和编辑波形，具有4个用户波 形存储器。 具有20个设置存储器，用来存储和调用对输出信 号的设置。
AFG310 型任意函数波形发生器简介
AFG310型任意函数波形发生器是由泰克 （Tektronix）公司生产的高档便携式信号 发生器，它具有任意波形编辑功能和标准 波形发生器功能，输出信号波形、频率、 幅度可通过面板的按键选定，并在显示屏 上直接显示出来。频率显示位数为7位，幅 度显示位数为4位。
2 TTL脉冲信号输出
a. 以测试电缆（不可加50匹配器终结） 由输出插座（8）输出TTL脉冲信号；
b. 除信号电平为标准TTL电平外，其重复 频率均与函数输出信号一致。
3 内扫描扫频信号输出 a. 工作方式置“内扫描”； b. 调节调制信号的频率可改变扫描的宽度； c. 调节调制信号的幅度可改变扫描的速率； d. 调节调制信号的对称性，可改变扫描的 正程和逆程时间。
TTL输出插座
标准BNC插座，输出与主函数信号发生器同频的TTL脉冲信号，输出 阻抗约600
信号源的使用方法
信号源的使用方法信号源是一种电子设备，它可以产生各种频率和波形的信号，用于测试和校准其他电子设备。
信号源通常被用于无线通信、雷达、广播、电视、航空航天等领域。
在本文中，我们将介绍信号源的基本原理和使用方法。
一、信号源的基本原理信号源的基本原理是利用振荡器产生电信号，并通过滤波和放大电路调整信号的频率和幅度。
振荡器可以是晶体振荡器、RC振荡器、LC振荡器等。
滤波电路可以选择不同类型的滤波器，例如低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
放大电路可以使用放大器或变压器。
信号源的输出可以是正弦波、方波、三角波、锯齿波等不同形态的波形。
信号源的频率范围通常从几千赫兹到几千兆赫兹，可以根据需要选择不同的频率范围。
二、信号源的使用方法1. 连接电源和天线将信号源连接到电源和天线。
根据信号源的电气规格和使用环境，选择合适的电源电压和电源类型。
天线可以是无线电天线或者其他类型的天线，例如磁环天线、宽带天线等。
2. 设置频率和波形根据测试或校准的需要，设置信号源的频率和波形。
可以通过信号源的控制面板或者计算机软件进行设置。
在设置频率时，可以选择固定频率或者扫频模式。
在设置波形时，可以选择正弦波、方波、三角波、锯齿波等不同形态的波形。
3. 调整幅度和相位根据测试或校准的需要，调整信号源的幅度和相位。
可以通过信号源的控制面板或者计算机软件进行调整。
在调整幅度时，可以选择固定幅度或者变化幅度。
在调整相位时，可以选择固定相位或者变化相位。
4. 输出信号将信号源的输出连接到被测试或校准的设备。
可以使用连接线或者无线连接方式。
在输出信号时，需要注意信号源的输出功率和被测试或校准设备的输入功率匹配，以避免损坏设备或者影响测试或校准结果。
5. 测试或校准设备根据测试或校准的需要，测试或校准被测试设备。
可以使用示波器、频谱分析仪、网络分析仪等测试设备进行测试或校准。
在测试或校准时，需要注意测试或校准的精度和误差范围，以保证测试或校准结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深度解读信号源所涉及的相关基础知识
信号源是四大通用电子测量仪器之一，其他三种是：网络分析仪，频谱分析仪和示波器。
这篇介绍信号源所涉及的相关基础知识。
信号源的最常用的功能是用来产生一个正弦波，所以先从介绍正弦波的特征开始本篇文章。
一、正弦波的信号特性通过正弦波信号的表达等式，可以反映其信号所包含的参数为：信号幅度；频率；初始相位。
信号的频率和初始相位可以包含在信号的相位信息中。
对于理想的正弦波信号而言，其幅度和频率及初始相位应该为确定参数，所以正弦波信号是比较简单的信号。
定义一个连续波信号只需要幅度和频率两方面指标。
图1 正弦波信号特性
信号源产生正弦波的典型幅度参数有如下几项：
图2 信号源输出正弦波的典型幅度参数
信号源要考虑幅度精度，以提高测试的可重复性，降低测试不确定度。
信号源的典型频率参数有如下几项：
图3 信号源输出正弦波的典型频率参数
信号源的频率精度与参考振荡器的年老化率及校准之后经历的时间有关。
实际正弦波的信号特征比理想信号要复杂的多，需要考虑相位噪声，寄生调频，杂散，如图4所示。
相位噪声在频域反映为噪声边带，在时域上反映为随机的相位抖动，可理解为有随机的噪声对理想正弦信号进行调相。
图4 实际正弦波的信号特征
正弦波或连续波信号质量好坏的评估主要在频域上进行，频域上的杂散包含连续和离散成份，它们都对应时域上的失真。
连续的噪声边带称为相位噪声，离散的杂散根据其与基波的频率关系分为谐波和杂波。
相位噪声主要由振荡器内部噪声带来，而谐波杂波的形成与器件的非线性有关：
vo(t)=a1vi(t)+ a2vi2(t)+ a3vi3(t)+ ...
若输入为理想正弦信号，通过非线性作用输出为：。
