数显式压力试验机使用说明书

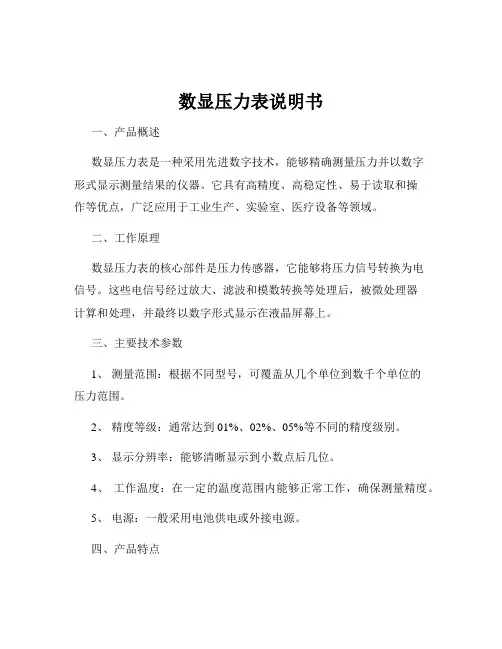

数显压力表说明书
数显压力表说明书一、产品概述数显压力表是一种采用先进数字技术，能够精确测量压力并以数字形式显示测量结果的仪器。
它具有高精度、高稳定性、易于读取和操作等优点，广泛应用于工业生产、实验室、医疗设备等领域。
二、工作原理数显压力表的核心部件是压力传感器，它能够将压力信号转换为电信号。
这些电信号经过放大、滤波和模数转换等处理后，被微处理器计算和处理，并最终以数字形式显示在液晶屏幕上。
三、主要技术参数1、测量范围：根据不同型号，可覆盖从几个单位到数千个单位的压力范围。
2、精度等级：通常达到 01%、02%、05%等不同的精度级别。
3、显示分辨率：能够清晰显示到小数点后几位。
4、工作温度：在一定的温度范围内能够正常工作，确保测量精度。
5、电源：一般采用电池供电或外接电源。
四、产品特点1、数字显示直观清晰，读数方便准确，避免了指针式压力表的读数误差。
2、高精度测量，能够满足各种对压力测量精度要求较高的场合。
3、具有自动关机功能，节省电量，延长电池使用寿命。
4、具备压力单位切换功能，可在不同压力单位之间自由切换，如帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）、巴（bar）、磅力/平方英寸（psi）等。
5、可记录和存储测量数据，方便后续分析和处理。
五、产品外观及部件说明1、显示屏：用于显示压力测量值、单位、电池电量等信息。
2、按键：用于设置参数、切换单位、查看历史数据等操作。
3、压力接口：用于连接被测压力源。
4、电池仓：用于安装电池。
六、安装与连接1、选择合适的安装位置，确保压力表能够稳定安装，并且便于观察和操作。
2、在连接被测压力源之前，确保压力接口清洁，无杂物和污垢。
3、使用合适的连接管件和密封件，将压力表与压力源紧密连接，防止泄漏。
七、操作指南1、开机：按下电源键，仪表开机，显示屏显示当前压力测量值。
2、单位切换：通过按键操作，选择所需的压力单位。
3、数据存储与查看：在测量过程中，可按下存储键保存当前测量数据，通过特定按键操作可查看历史存储数据。
数显式压力试验机操作规程
数显式压力试验机操作规程
一、试验机概述
数显式压力试验机（以下简称试验机）适用于几乎所有材料的力学性能试验：包括压缩、弯曲、剪切、拉伸等试验，可广泛应用于建筑材料、石化、纺织、机械制造、水泥、混凝土等领域。
二、安全操作
1.试验前应检查电源、天平、附件等是否正常并慎重地开机；
2.远离挡板、控制器等移动部件行程的区域，以免运行中发生意外，造成安全隐患；
3.不要擅自改变试验机程序设定，防止出现设备异常；
4.谨慎使用高压和高强度的材料，避免发生事故。
三、准备工作
1.将试验件固定在试验机的压板上，使用调整手柄将试验件压缩至最小值；
2.待试验件稳定后，使用螺栓或夹具将调整手柄牢固定位；
3.设置试验参数：包括试验类型、目标试验值、目标速度、采样时间等；
4.连接计算机或存储设备。
四、操作流程
1.打开试验机并保障试验场地安全；
1。
数显式压力试验机操作规程
你若盛开，蝴蝶自来。
数显式压力试验机操作规程
⑴试验前首先熟悉机件性能，并检查罐内油是否充足，确认正常时方可使用。
⑵对试件进行极限荷载估算，以选相应的量程（所测数值为度盘最大量程的20～80%）。
⑶开动总开关，启动油泵，将机件预热3分钟后，提升活塞，放好试件。
⑷调整数码显示零点。
⑸紧闭送油阀，慢慢旋开送油阀，按试件加荷速度要求进行加荷至极限。
⑹关闭送油阀，拧开回油阀进行卸荷，记录数码显示读数。
⑺试验完毕后，关掉电源，清理机件及试验场地，并需将机体涂刷少许机油以防生锈。
文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
第1页/共1页。
压力测试仪使用说明书
压力测试仪使用说明书1. 产品概述压力测试仪是一种用于测量和监测各种系统和设备的压力性能的工具。
它能够提供准确的压力数据，并能够在不同条件下进行测试和分析。
本使用说明书将为您介绍使用压力测试仪的基本操作和功能，以便您能够正确高效地使用该设备。
2. 储备物品在开始使用压力测试仪之前，请确保您已准备以下物品：- 压力测试仪主机- 电源适配器- 压力传感器- 数据线（USB）- 用户手册3. 设备连接与设置3.1 连接压力传感器将压力传感器与压力测试仪主机连接。
确保传感器正确连接并固定在待测试的系统或设备上。
3.2 电源连接将电源适配器插入压力测试仪主机的电源插座，并将适配器的另一端插入电源插座。
确保电源连接可靠，以保证设备正常工作。
4. 开机与操作4.1 开机按下压力测试仪主机上的电源按钮，设备将开始启动。
在设备完全开机后，您将看到主机屏幕上显示相关的操作界面。
4.2 设置参数使用压力测试仪主机上的控制按钮或触摸屏，进入设备的设置界面。
您可以根据测试需求，设置压力范围、单位以及其他测试参数。
确保您配置的参数与待测试系统的要求相匹配。
4.3 启动测试设置完成后，返回主界面，并按下启动按钮开始测试。
压力测试仪将开始对待测试系统或设备进行压力测试，并实时显示测试结果。
5. 数据读取与分析5.1 数据记录在测试过程中，压力测试仪将实时记录压力数据。
通过主机屏幕或连接至电脑的数据线，您可以导出测试数据用于分析和报告。
5.2 数据分析软件连接压力测试仪到电脑，打开数据分析软件并将设备与软件进行连接。
在软件中，您可以进行更加详细的数据分析，生成图表和曲线，以便更好地理解和解读测试结果。
6. 注意事项- 在连接或拆卸压力传感器时，请确保设备处于关机状态。
- 使用压力测试仪时，应避免将其暴露于高温、潮湿或腐蚀性环境中。
- 请按照设备的使用说明和维护手册进行正确的操作和日常维护，以保证设备的正常运行和使用寿命。
- 对于不熟悉设备操作的用户，建议在详细阅读使用说明书的情况下进行操作，或在专业人士的指导下进行使用。
DYE-2000数字式压力试验机操作规程
YES-2000B型数显式压力试验机操作规程
一、使用前应先检查油箱内的油液是否充足。
二、接好电源线，接通电源，按下启动按钮，油泵开始工作，然后关闭回油阀，徐徐打
开送油阀，使活塞上升一段距离，观察有无卡住等现象。
三、将试件表面擦试干净，检查外观有无明显缺陷。
四、将试件放在下压板正中，转动手轮和丝干，调节上压板至适当位置。
五、按下启动按钮，关闭回油阀，调控送油阀，调整加荷速度，直至试件被压碎，负荷
下降，随即打开回油阀，使油液迅速流回油箱。
六、试验结束时，按面板上“打印”键，打印机即可打印输出该次的试验报告。
七、操作时，下压板上升高度不得超过4cm，以免发生意外。
八、清洁仪器，并作好仪器使用记录。
DYE-2000型数显混凝土压力试验机的操作使用说明
DYE-2000型数显混凝土压力试验机的操作使用说明1、通电：旋转电源开关，接通电源，2秒钟后显示测试画面(如图1)，系统处于关闭状态。
图12、系统设置：按“菜单”键，仪表即进入选择菜单状态(如图2)。
在设置状态下再按“返回”键就退出。
用“↑↓”键对光标上下移动，进行功能选择。
图2如图2，此时光标在1处，如按“确认”键，则进入系统压力测试菜单，具体操作见第六节标定与检测。
用“↑↓”键对光标上下移动进行选择，如选择2，则进入系统设置菜单(如图3)。
图3(1)“时间”处分别为日期年，月，日，时，分，秒的输入。
日期月的输入，范围(1～12)。
日期日的输入，范围(1～31)。
日期时的输入，范围(0～23)。
日期分的输入，范围(0～59)。
一般来说时间无需调正，工作较长时间后，如时间出现偏差，可按照上述方法调正。
如不需进行时间设置就不许输入任何值，每次按“确认”键即可。
(2)“序号”处为试验编号的输入，范围(0～9999)。
一般做完该次试验的数据后，编号自动加1，可以进行下一组试件的试验。
如果“组号”不是连续的，可以输入相应的组号，再开始试验。
(3) “组数”处为试验组块的输入，范围(1或3)。
如需做单块试验，则选择1，需做3块一组的试验选择3。
如选择3，但没有做满3块而必须打印，则按直接“确认”键进入数据画面，按“打印”键进行打印。
(4)“截面积号”为选择试块的模式，范围(1、2、3或4)。
选择1：模式(1)用于横截面积100×100mm2的抗压试块选择2：模式(2)用于横截面积150×150mm2的抗压试块选择3：模式(3)用于横截面积200×200mm2的抗压试块选择4：模式(4)用于用户任意设定截面(mm2)的抗压试块(5)“自定义”为自定义试块的模式，截面范围(1～65535mm2)。
如在上一步中选择了1～3则输入截面积无效，只有选择了4才进入此模式。
自由输入自定义截面。
YES-300型数显液压式压力试验机操作规程
YES—300型数显液压式压力试验机操作规程
1．在使用前必须进行检查，油箱油标位置（当环境温度为15±5℃，建议采用GB443-84N46，相当于30号抗磨液压油：当环境温度位25±5℃，建议GB443-34M68，相当于40号抗磨液压油）。
油管接头是否有松动，以防漏油。
2．用户初次使用时或使用较长时间后，应对本机的时钟进行检查设置，正常使用时无须设定。
3．按要求放好试件，开启试验机，升起油缸后，按“清零”键清除归零，并按说明输入试件序号和截面代号后开始试验。
4．关紧回油阀,控制送油阀，按需要速度加压(强度等级小于C30混凝土取0.02MPa/s~0.05MPa/s,强度等级大于C30小于C60时取
0.05MPa/s~0.08MPa/s,强度等级大于C60时取
0.08MPa/s~0.10MPa/s)。
5．当测量力值显示值不再变化即加荷速度为零时，表明试件破坏，打开回油阀，使活塞回落。
压完后进行数据的查询和打印。
如手动记录，可不进行试件组号，序号和截面代号的输入。
6．由于安全装置起作用而自动停车时，需及时卸力检查停机原因，然后再启动，切忌在高压下启动。
7．由于本机自带球座，因此在使用有球面座的测力计检定时，应将上压板卸下垫以专用垫块，以免测力计意外滑出伤人。
8．使用后，仪器需保持清洁，以防生锈。
数显式压力试验机操作规程
数显式压力试验机操作规程前言本操作规程适用于数显式压力试验机的使用者，通过学习本规程，能够熟练掌握数显式压力试验机的操作方法，做好试验工作，确保试验结果准确可靠。
试验机概述数显式压力试验机是用于材料及构件的抗压、弯曲、抗拉等性能试验及破坏试验的设备，是科研、教学、企业实验室必不可少的仪器设备。
数显式压力试验机根据不同的试验需求，配备了不同的试验夹具和压力控制系统，使其在材料试验、构件试验、金属材料、非金属材料等多个领域都具有广泛应用价值。
简介本规程是针对数显式压力试验机的操作规程，主要包括以下内容：1.器件操作前的检查；2.器件的启动和停止；3.器件的参数设置；4.试验数据的导出以及保存。
操作流程1. 器件操作前的检查1.打开仪器电源开关，确认电源指示灯亮起；2.确认执行机构到位，判定操作与限制位置开关是否正常；3.打开主机箱侧面的控制面板，检查仪器部件的连接是否牢固，避免出现接头松动的情况；4.检查下压板上表面是否有杂质，如有需要清理干净；5.检查校验和清零装置是否按要求配置。
2. 器件的启动和停止1.将测试夹具放置于试验台上，将测试件置于夹具上；2.打开仪器电源开关，确认电源指示灯亮起，等待系统自检完成；3.点击屏幕上“启动”键，执行器开始运动；4.测试完成后，点击屏幕上“停止”键，执行器停止。
3. 器件的参数设置1.打开主机箱侧面的控制面板，在屏幕上选择相应的试验模式，如压缩试验、拉伸试验、弯曲试验等；2.在屏幕上输入试验参数，包括负荷、位移、变形等，如保护帽参数、杠杆参数等；3.在屏幕上选择测试夹具的规格，根据测试件的尺寸和形状选择不同的测试夹具；4.在试验前确定好试验数据的采集器和采集频率。
4. 试验数据的导出以及保存1.执行器停止后，在屏幕上点击“退出”按钮返回到主页面；2.点击屏幕上“数据导出”按钮，选择数据格式，如EXCEL或TXT等；3.连接计算机，将试验数据导出到计算机中；4.保存试验数据，包括试验日期、试验比数量、测试员等信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DYE-2000数显式压力试验机使用说明书
一、数显式压力试验机产品简介：
数显压力试验机本试验机主要用于砖、石、水泥混凝土等建筑材料的抗压强度试验，也可用于其他材料的力学性能试验。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象
本机采用液压加荷，电子测力，具有负荷数字显示、加荷速率显示、负荷最大值保持，以及过载保护和断电数据保持等功能。
二、数显式压力试验机技术参数：
1、最大试验力：2000KN
2、量程及测量范围：4%~100F.S
3、试验力示值相对误差：≤±1%
4、上下压板尺寸：φ220mm、φ300mm
5、上下压板最大间距：320mm
6、活塞最大行程：30mm
7、活塞直径：φ250mm
8、液压泵额定压力：40MPa
9、电源功率：三相0.75KW
10、外形尺寸：（820×550×1300）mm
11、净重：约750Kg
三、数显式压力试验机安装说明：
压力试验机拆箱后，机体上有一个用尼龙塞盖上的吊装螺纹孔，掀开尼龙塞，将随机带的一只M20的吊装螺钉旋进螺纹孔，用起吊机械吊至预置的地方。
（搬运时，0注意机器突出部分）
为了操作方便，机器应放置在预制720mmx600mm高出地面300mm的水泥基础上。
机器调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。
数显式压力试验机调试方法：
本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。
（1）注油
用螺丝刀拧开后盖板上固定螺钉并取下后盖板，向油箱盖板上φ40mm孔位置注入适量机械油；
注油量以达到油标中部位置为宜；
注油完毕后盖上后盖板。
四、数显式压力试验机注意事项：
1.使用时电源电压必须准确无误；
2.传感器与主机连接的电缆不得有中间接头，如遇破损需更换电缆，并且接线准确无误；
3.使用时必须按说明书规定程序操作。
4.操作中严禁下承压板（7）超过活塞规定行程。
5.在经过长时间工作后密封圈可能会失效而导致油缸严重渗油，应遵循以下方法更换密封圈0。
（1）移出下承压板及防尘罩；
（2）用2只M12吊环螺钉吊出活塞后拆出油缸内壁密封圈环；
（3）装换上新的密封圈、环，并小心放入活塞，盖上承压板，在不使用时始终保持其外表光滑、洁净，不得碰伤，刮毛和堆积杂质。
6.试验机外壳必须安全接地，试验机机架后侧有接地螺钉。
7.标定由计量部门进行，用户不得随意操作。
8.试验机不能与一个大功率电器设备共用一个电源插座。
9.试验机应置于干净处，防止灰尘侵入，并在温度为10~35℃，湿度≤80％的工作环境中使用。
10.试验结束，传感器应处于脱离载荷状态，以保护传感器。
试验中执行打印时，0若是打印纸用完，换上新的打印纸，按开关SEL键，再按LF键，打印机会自动进纸。
11.请不要私自拆卸仪器
数显式压力试验机低噪音、适用范围广、使用方便、结构紧凑、自动化程度高、全密封。
的详细资料：
五、数显式压力试验机维护与故障排除方法：
1、维护方法：
（1）每日试验结束后须清理破碎试块并保持上下压板、垫块表面清洁。
（2）在连续使用2~3个月后须观察油面高度是否符合要求。
（3）机器连续使用6个月后为保持液压系统的洁净必须更换液压油。
更换时首先打开放油螺塞等油排完后再重新拧紧。
注油时参照三、2中有关内容。
注意：液压油更换后再次试用前应先启动油泵排气
（4）长时间不使用时可用塑料罩，罩于机体上以保持设备洁净。
上、下承压板及球座在擦拭干净后再涂满稀薄的油膜以防止锈蚀。
（5）长时间不使用后再次使用时请从三、2项“调试”开始执行。
六、数显式压力试验机标定方法：
1.接通电源。
2.按“清零”键清零。
3.选择要标定的档位（1000kN或者2000kN）。
4.按“标定”键。
5.输入密码“761013”，按“确认”键，此时系统显示“C0”，表示标定零点。
6.按“启动”键，启动电机。
7.按“确认”键，系统显示“C20”。
8.关闭回油阀，打开送油阀，平稳加载，将活塞慢慢升起，稳住送油阀。
此时显示器不一定显示为0.0（±1.0为允许值），从额定载额的20%（如2000kN压力机的20%为400.0kN0以测力环为基准）开始检定，检定应为五点，（五点应为最大负载的20%、40%、60%、80%、100%）。
当测力计显示接近额定载额的20%时，关小送油阀，慢慢逼近额定载额的20%（如2000kN压力机的20%为400.0kN，以测力环为基准）。
在到达的同时按下“确认”键，20%点位完成。
9.同样依次标定40%、60%、80%、100%。
当完成100%时，系统自动退出标定状态。
但必须全部完成后，系统才保存本次标定值。
10.打开回油阀，关闭送油阀。
如果标定的数字显示和测力计显示差值比较大，要标定两次，一般只需一次。
