三菱PLC指令说明 非常好
三菱PLC指令说明-非常好
其编号为： M0～M499(500点、十进制)——普通型；
M500～M3071——继电保护型。
特殊辅助继电器256点，如：
M8000——运行监视；其接点用于驱动功能指令线圈等。
M8002——初始化脉冲：每次运行开始时的第一个扫描周期中接 通。其接点用于计数器、移位寄存器、状态继电器等的初始化。
INV 无目标元素
• 功能： INV指令是将INV指令执行之前的运算结果取反。
指令INV执行之前 的运算结果
指令INV执行之后 的运算结果
OFF
ON
ON
OFF
反转
长春工程学院 机电学院 机电教研室
• INV 取反指令的应用
长春工程学院 机电学院 机电教研室
十、 PLS，PLF 脉冲输出指令
PLS YM PLF YM
• 指令说明：
* 用SET指令时，辅助继电器具有维持接通状态的 功能；当用RST时，维持状态结束，辅助继电器 复位。
* SET/RST使用顺序无限制，如果各复位/置位条 件都成立，则最后一条复位/置位指令有效。
* 在SET/RST指令间可插入其它程序。
长春工程学院 机电学院 机电教研室
• SET/RST指令的应用
写出梯形图的程序长春工程学院机电学院机电教研室47典型控制程序3时间电路程序接通延时长春工程学院机电学院机电教研室48典型控制程序3时间电路程序限时控制程序至少10sy1至多10s长春工程学院机电学院机电教研室49典型控制程序3时间电路程序断开延时长春工程学院机电学院机电教研室50典型控制程序3时间电路程序计数器配合计时长春工程学院机电学院机电教研室51典型控制程序4时钟电路程序长春工程学院机电学院机电教研室5245fx系列可编程序控制器的功能指令fx2n可编程序控制器的功能指令共128种298条
三菱PLC指令详解
1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1) 104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D)112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D)116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D)120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D)124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2)141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M9052 ON时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D)163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D)169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D)175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D)181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位) 187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位) 191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108)M9109 步转移监控定时器起始(对应D9109)M9110 步转移监控定时器起始(对应D9110)M9111 步转移监控定时器起始(对应D9111)M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值)D9208 通讯扫描时间(最小值)D9209 通讯扫描时间(当前值)D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16)D9213 就地站运行状态(17~32)D9214 就地站运行状态(33~48)D9215 就地站运行状态(49~64)D9216 就地站出错检测(1~16)D9217 就地站出错检测(17~32)D9218 就地站出错检测(33~48)D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16) D9225 主站与从站和远程I/O站之间的初始通讯(17~32) D9226 主站与从站和远程I/O站之间的初始通讯(33~48) D9227 主站与从站和远程I/O站之间的初始通讯(49~64) D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32)D9230 就地站或远程I/O站出错(33~48)D9231 就地站或远程I/O站出错(49~64)D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A2U,A3UA4U I/O软元件点256 512 1024 2048 8192输入继电器X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2048~8191 特殊继电器(256点)M9000~M9255锁存继电器(1048点)L1000~L2048通讯用继电器(2048点)B0~B3FF B0~BFFF定时器100ms定时器(200点)T0~T19910ms定时器(56点)T200~T255100ms记忆定时器(0点)计数器(256点)C0~C255寄存器数据寄存器(1024点)D0~D1023 D0~D6143特殊寄存器(256点)D9000~D9255通讯寄存器(1024点)W0~W3FF W0~WFFF累加器(2点)A0,A1变址寄存器(2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套(8点)N0~ N7指针(256点)P0~P255中断指针(32点)I0~I31常数十进制K (16位)-32768~+32767(32位)-2147483648 ~+2147483647十六进制H (16位)0~FFFF(32位)0~FFFFFFFF。
三菱PLC指令详解
一顺控指令1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开29 AND<>30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)66 -P67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1) 104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)106 DB*P107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D) 112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D) 120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D) 124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2)141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M9052 O N时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D)175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位)187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位)191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108) M9109 步转移监控定时器起始(对应D9109) M9110 步转移监控定时器起始(对应D9110) M9111 步转移监控定时器起始(对应D9111) M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值) D9208 通讯扫描时间(最小值) D9209 通讯扫描时间(当前值) D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16) D9213 就地站运行状态(17~32) D9214 就地站运行状态(33~48) D9215 就地站运行状态(49~64) D9216 就地站出错检测(1~16) D9217 就地站出错检测(17~32) D9218 就地站出错检测(33~48) D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16) D9225 主站与从站和远程I/O站之间的初始通讯(17~32) D9226 主站与从站和远程I/O站之间的初始通讯(33~48) D9227 主站与从站和远程I/O站之间的初始通讯(49~64) D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32)D9230 就地站或远程I/O站出错(33~48)D9231 就地站或远程I/O站出错(49~64)D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A2U,A3U A4UI/O软元件点256 512 1024 2048 8192输入继电器X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2048~81 91特殊继电器(256点)M9000~M9255锁存继电器(1048点)L1000~L2048通讯用继电器(2048点)B0~B3FF B0~BFFF定时器100ms定时器(200点)T0~T19910ms定时器(56点)T200~T255100ms记忆定时器(0点)计数器(256点)C0~C255寄存器数据寄存器(1024点)D0~D1023 D0~D6143特殊寄存器(256点)D9000~D9255通讯寄存器(1024点)W0~W3FF W0~WFFF累加器(2点)A0,A1变址寄存器(2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套(8点)N0~ N7指针(256点)P0~P255中断指针(32点)I0~I31常数十进制K (16位)-32768~+32767 (32位)-2147483648 ~+2147483647十六进制H (16位)0~FFFF(32位)0~FFFFFFFF。
三菱FX系列plc指令详解
三菱FX系列plc指令集锦1、LD 取一常开触点指令2、LDI 取一常闭触点指令3、AND 串联一常开触点4、ANI 串联一常闭触点5、OR 并一常开触点6、ORI 并一常闭7、ANB 并联回路的“与”运算8、ORB 并联回路的“或”运算9、MPS 累加器结果的进栈堆10、MRD 读取栈内容11、MPP 堆栈移出内容12、PLS 上升沿输出13、PLF 下降沿输出14、LDP 上升沿读入累加器15、LDF 下降沿读入累加器16、ANDP 累加器内容与上升沿“与”运算17、ANDF 累加器内容与下降沿“与运算18、ORP 累加器内容与上升沿“或”运算19、ORF 累加器内容与下降沿“或”运算20、MC 生产主控母线（操作数Y、M）21、MCR 生产主控母线复位指令22、示教式定时设定的应用制定功能指令TTMR（FNC64)注释：“K2”常数0—2设定定时设定值与按键输入时间的比例1）、当K=0时，定时设定与按键输入比例为1:12）、当K=1时，定时设定与按键输入比例为1:103）、当K=2时，定时设定与按键输入比例为1:100TTMR实际改变的是数据寄存器的存储数据，故需要进行示教式设定的定时器必须用数据寄存器D来设定时间。
（精度比较差）23、任意频率的时钟生成M8011（10Ms）M8012（100Ms）M8013（1S）M8014(60S)任意周期时钟脉冲信号可利用STMR指令的特性，通过以下程序生成。
24、高速比较指令（DHSZ）25、高速置位/复位指令（DHSCS/DHSCR）FNC53/FNC54用于计数器的比较与输出的直接控制注释：高速计数器C241为带复位输入（X1)的单相高速输入计数器，使用DHSCS后，只要计数器值达到1000后，y0置1（不受PLC时间的限制），而使用DHSCR后，只要计数值到达2000，就可以使Y0置为0。
26、高速比较指令（DHSZ) FNC 55注释：K1000为比较下限K2000为比较上限27、速度测量(SPD) FNC56(脉冲密度指令）可以计算单位时间内的输入脉冲数，可用于以位置脉冲形式输出的机械装置速度的实时测量。
三菱PLC功能指令
三菱PLC功能指令以下是一些常用的三菱PLC功能指令：1. LD（Ladder Diagram）指令：这是最基本的逻辑指令。
它允许将输入信号连接到输出信号，以实现逻辑运算。
例如，LD命令可以用于AND、OR和XOR运算。
2. OUT（Output）指令：这个指令用于将信号写入输出设备，如继电器或电磁阀。
它可以将一个指定的输出点设置为ON或OFF状态。
3. IN（Input）指令：这个指令用于读取外部输入设备（如传感器或按钮）的状态。
它将读取的输入数据保存在指定的内存寄存器中。
4. MOV（Move）指令：这个指令用于将数据从一个内存寄存器移动到另一个内存寄存器。
它可以实现数据在内部和外部设备之间的传输。
5. ADD（Addition）指令：这个指令用于对两个数进行相加操作。
它将两个指定的内存寄存器中的数据相加，并将结果保存在另一个指定的内存寄存器中。
6. SUB（Subtraction）指令：这个指令用于对两个数进行相减操作。
它将指定的两个内存寄存器中的数据相减，并将结果保存在另一个指定的内存寄存器中。
7. MUL（Multiplication）指令：这个指令用于对两个数进行相乘操作。
它将指定的两个内存寄存器中的数据相乘，并将结果保存在另一个指定的内存寄存器中。
8. DIV（Division）指令：这个指令用于对两个数进行相除操作。
它将指定的两个内存寄存器中的数据相除，并将结果保存在另一个指定的内存寄存器中。
9. TIM（Timer）指令：这个指令用于进行计时操作。
它可以创建一个定时器，并在达到设定的时间后输出一个信号。
10. CNT（Counter）指令：这个指令用于进行计数操作。
它可以创建一个计数器，并在达到设定的计数值后输出一个信号。
这些只是三菱PLC功能指令的一小部分。
PLC的功能指令非常丰富，并且可以根据特定的应用需求进行编程和配置。
不同的PLC型号可能支持不同的功能指令，用户可以根据自己的需求选择适合的PLC型号和功能指令来实现特定的控制任务。

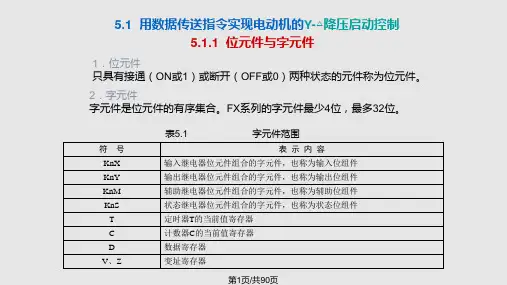

三菱PLC功能指令介绍及应用举例
输入端口 Y7
X0
●
X1
●
X2
X3
表5.5
例题5.1控制关系表
输出位组件 K2Y0
Y6
Y5
Y4
Y3
Y2
Y1
●
●
●
●
●
●
●
●
●
●
●
●
传送数据 Y0
●
H0FF
H0AA
●
H55
H0
第6页/共90页
图5.4 例题5.1程序图
5.1.4 区间复位指令ZRST
表5.6
区间复位指令
P
FNC40 ZRST
ZRST指令
KnY、KnM、KnS、T、C、D、V、Z
1．乘法指令MUL的说明 （1）乘法运算是代数运算。 （2）16位数乘法：源操作数S1、S2是16位，目标操作数D占用32位。
例如乘法指令语句“MUL D0 D10 D20”，被乘数存储在D0，乘数存储在 D10，积则存储在D21、D20组件中。操作数结构如图5.16所示。
第13页/共90页
图5.9 例题5.2控制线路图
【解】 根据控制要求，设计程序梯形图如图5.10所示。
图5.10 例题5.2程序梯形图
第14页/共90页
5.3 算术运算指令与单按钮的功率控制 5.3.1 加法指令ADD
加法指令
D
FNC20
P
ADD
表5.10
ADD指令
S1、S2 D
操作数 K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z
图5.19 除法指令DIV的举例
第24页/共90页
加1指令
D
FNC24
三菱PLC指令详解
三菱PLC指令详解SPD转速检测指令
N——转速(r/min) n——每转的脉冲数 S2——计数时间D——在S2内的脉冲总数
脉冲输出指令PLSY
K1000——脉冲的频率是1000HZ
D0——脉冲的个数，占空比是50%,D0=0，标示产生无穷多个脉冲，一直产生脉冲，数量不受限制，脉冲产生完以后M8029自动置1，
Y000——脉冲的输出点，注意:脉冲的输出点只能是Y0或者Y1
产生脉冲的过程当中X010断开脉冲停止输出，X010再次接通，脉冲重新产生在脉冲的产生的过程中改变脉冲频率可以马上得到响应，如果改变脉冲个数，只能在断开X010，然后再重新接通以后才能响应
在整个程序当中该指令只能用一次
脉宽调制指令PWM
D10——脉冲的宽度
K50——脉冲的周期
Y000——脉冲的输出，只能是Y0或Y1输出。
三菱PLC基本指令汇总，虽然枯燥，但超实用的，赶快收藏起
三菱PLC基本指令汇总，虽然枯燥，但超实用的，赶快收藏起三菱FX系列PLC基本指令.步进梯形图指令FX 系列 PLC 有基本顺控指令 20 或 27 条、步进梯形图指令 2 条、应用（功能）指令 100 多条（不同系列有所不同）。
以 FX2N 为例，介绍其基本顺控指令和步进指令及其应用。
FX1N，FX2N，FX2NC 共有27 条基本顺控指令，2条步进梯形图指令。
FX系列PLC —取指令与输出指令（LD/LDI/LDP/LDF/OUT）（ 1 ） LD （取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。
（ 2 ） LDI （取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。
（ 3 ） LDP （取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF → ON ）时接通一个扫描周期。
（ 4 ） LDF （取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。
（ 5 ） OUT （输出指令）对线圈进行驱动的指令，也称为输出指令。
取指令与输出指令的使用如图 1 所示。
图 1 取指令与输出指令的使用取指令与输出指令的使用说明：1 ）LD 、LDI 指令既可用于输入左母线相连的触点，也可与ANB 、 ORB 指令配合实现块逻辑运算；2 ） LDP 、 LDF 指令仅在对应元件有效时维持一个扫描周期的接通。
图 3-15 中，当 M1 有一个下降沿时，则 Y3 只有一个扫描周期为ON 。
3 ） LD 、 LDI 、 LDP 、 LDF 指令的目标元件为 X 、 Y 、 M 、T 、 C 、 S ；4 ） OUT 指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在 OUT 指令之后应设置常数 K 或数据寄存器。
5 ） OUT 指令目标元件为 Y 、 M 、 T 、 C 和 S ，但不能用于X 。
FX系列PLC —触点串联指令（AND/ANI/ANDP/ANDF）（ 1 ） AND （与指令）一个常开触点串联连接指令，完成逻辑“与”运算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M8012——100ms时钟脉冲：在100ms时间内接通和断开一次。
M8011——10ms时钟脉冲：在10ms时间内接通和断开一次。
M8013——1s时钟脉冲：在10ms时间内接通和断开一次。
M8014——1min时钟脉冲：在1min时间内接通和断开一次。
M8005——电池电压跌落：当电池电压下跌时，M76接通。
基本单元编号：Y0～Y77；扩展单元编号：Y0～Y267 是PLC与外部用户输出设备连接的接口单元,用来将PLC的输出 信号传送给输出模块，再由后者驱动外部负载。 它们具有无数对常开接点和常闭接点，供PLC编程时使用。
返回
长春工程学院 机电学院 机电教研室
2、辅助继电器（M）
用软件实现，不能直接接收外部的输入信号，也不能直接驱 动外部负载，相当于中间继电器。
* 并联的OUT指令可以连续多次使用。
长春工程学院 机电学院 机电教研室
• LD、LDI、OUT指令的应用
长春工程学院 机电学院 机电教研室
二、 AND、ANI 指令
N
N
AND
ANI
AND、ANI 目标元素N： X、Y、M、T、C、S
• 功能： AND指令表示常开触点与前面的触点电路相串联 ANI 指令表示常闭触点与前面的触点电路相串联
Y0
长春工程学院 机电学院 机电教研室
6、数据寄存器（D）
16位，两个合并起来可以存放32位数据。
1）通用数据寄存器D0~Dl99
M8033为0FF时，D0~D199（共200点）无断电保持功能；M8033 为ON时，D0~D199有断电保持功能。
2）断电保持数据寄存器D200~D7999
D200~D511（共312点）有断电保持功能，利用外部设备的参数设 定，D490~509供通信用。D512~D7999的断电保持功能不能用软 件改变，可用RST和ZRST指令清除它们的内容。以500点为单位， 可将Dl000~D7999设为文件寄存器。
(1) 二进制数。
返回
(2) BCD码数。
(3) 八进长制春数工。程学院 机电学院 机电教研室
４.4 FX系列基本逻辑指令系统
一、LD、LDI、OUT 指令
N
N
LD
LDI
N
OUT
LD、LDI 目标元素N： X、Y、M、T、C、S
OUT 目标元素N： Y、M、T、C、S、F
• 功能：LD指令表示常开触点与左侧母线连接
• AND、ANI 指令的应用（1）
长春工程学院 机电学院 机电教研室
• AND、ANI 指令的应用（2）
LD AND OUT AND OUT
X001 X002 Y001 X003 Y002
AND X003 OUT Y001 OUT Y002
MPS 进栈
MPP 出栈
长春工程学院 机电学院 机电教研室
长春工程学院 机电学院 机电教研室
• 指令说明：
* AND，ANI 指令用于触点的串联。串联触 点的数量不受限制，该指令可多次使用。
* OUT指令后面，通过触点去驱动另一个输 出线圈，称为“连续输出”。（见后面的
例 子）（连续输出尽量做到1行不超过10个 触点和一个线圈，总共不超过24行）
长春工程学院 机电学院 机电教研室
亲 别找了
你想要的全在这里
长春工程学院 机电学院 机电教研室
4.1 系统构成
一、FX系列可编程序控制器型号
FX
① ② ③④ ⑤
① 系列名称，如0S、0N、2N等。 ② 输入输出总点数。 ③ 单元类型：M为基本单元，E扩展单元与扩展模块，EX为 输入专用扩展模块，EY为输出专用扩展模块。 ④ 输出形式：R为继电器输出，S为双向可控硅输出，T为晶 体管输出。 ⑤ 特殊品种的区别
X0
T200
பைடு நூலகம்
T200
K100
Y0
长春工程学院 机电学院 机电教研室
4、计数器
1）内部计数器（C） 用来对内部信号X，Y，M，S等计数，其响应速度通
常为数十赫兹以下。 16位加计数器
设定值为1～32767，其中C0～C99为通用型， Cl00～199为断电保持型。
X10
X11 C0
RST C0
C0 K9
例如: FX2N-64MR-D
长春工程学院 机电学院 机电教研室
1、输入、输出继电器
1）输入继电器（X）用八进制数表示 基本单元编号：X0～X77；扩展单元编号：X0～X267 是PLC与外部用户输入设备连接的接口单元，用以接受输入设
备发来的输入信号。输入继电器的线圈与PLC的输入端子相连，由 外部开关通过输入端子来驱动。 2）输出继电器（Y）用八进制数表示
M8034——线圈“通电”时，禁止输出。
M8039——线圈“通电”时，可编程序控制器以D8039中指定的
扫描时间工作。
返回
长春工程学院 机电学院 机电教研室
3、定时器
1）通用定时器（T0~T249） T0~Tl99为100ms定时器定时范围为0.1~3276.7s，其中 T192~T199为子程和中断服务程序专用的定时器； T200~T245为10ms定时器，定时范围为0.01~327.67s。
LDI指令表示常闭触点与左侧母线连接
OUT指令表示输出逻辑运算的结果
长春工程学院 机电学院 机电教研室
• 指令说明：
* LD，LDI 指令用于将触点连接到母线上。其 它用法与后面的ANB、ORB 指令组合，在分 支起点处也可以使用。
* OUT指令是线圈驱动指令，用于对输出继电 器Y、辅助继电器M、状态S、定时器T、计 数器C的线圈驱动，对输入继电器不能使用
LD X001 AND X002
3）特殊数据寄存器D8000~D8255，共256点
用来监控PLC的运行状态，如电池电压、扫描时间、正在动作的状 态的编号等。
4）变址寄存器V0~V7和Z0~Z7的内容用来改变编程元件的元件号，当 V0=8时，数据寄存器元件号D5V0相当于Dl3（5＋8＝13）。在32 位操作时将V，Z合并使用，Z为低位。其数据表示方式共有三种：
其编号为： M0～M499(500点、十进制)——普通型；
M500～M3071——继电保护型。
特殊辅助继电器256点，如：
M8000——运行监视；其接点用于驱动功能指令线圈等。
M8002——初始化脉冲：每次运行开始时的第一个扫描周期中接 通。其接点用于计数器、移位寄存器、状态继电器等的初始化。
