卫星大作业设计
《人造地球卫星》作业设计方案
《人造地球卫星》作业设计方案一、课程背景：本次作业设计针对高中地理课程中关于人造地球卫星的内容进行，通过此次作业，学生将深入学习人造地球卫星的种类、作用、制造原理等知识，加深对地球科学的理解和应用。
二、教学目标：1. 了解人造地球卫星的分类及作用；2. 理解人造地球卫星的制造原理和运行机制；3. 能够分析人造地球卫星在实际应用中的价值和意义。
三、教学内容：1. 人造地球卫星的分类及作用；2. 人造地球卫星的制造原理和运行机制；3. 人造地球卫星在实际应用中的案例分析。
四、设计步骤：1. 介绍人造地球卫星的种类和作用：通过教师讲解和多媒体展示，让学生了解人造地球卫星的分类以及在通讯、导航、气象等方面的应用。
2. 学习人造地球卫星的制造原理和运行机制：学生阅读相关资料，了解人造地球卫星的组成结构、发射过程以及运行原理。
3. 案例分析与讨论：学生分组进行案例分析，选择一个具体的人造地球卫星案例并展开讨论，探讨其在实际应用中的价值和意义。
4. 结课作业：要求学生结合所学知识，设计一个新型的人造地球卫星，并撰写一份详细的报告，对卫星的结构、应用领域、制造原理等进行说明。
五、评价标准：1. 对人造地球卫星的分类及作用有一定了解；2. 能够分析人造地球卫星的制造原理和运行机制；3. 能够独立进行案例分析和讨论，提出合理的见解；4. 能够设计并撰写详细的报告，表达清晰。
六、总结：通过此次作业设计方案，学生将在实际操作中加深对人造地球卫星的理解，培养其独立思考和团队合作能力，提高地理学科的学习兴趣和能力。
希望学生能够在这个过程中不断探索、学习，为未来的科学研究和发展做出贡献。
卫星地球站作业指导书
卫星通信地球站作业指导书目录第一章施工准备第二章安装设备第三章信号电缆和电力电缆的布放第四章安装天线第五章设备的清洁与通电检查第六章单机测试第七章地球站入网验证测试第八章站内系统测试第九章环回链路性能的测试1.1施工人员要向项目负责人了解工程特点，施工方案，工艺要求，施工质量标准，安全注意事项等；1.2 施工人员应熟悉有关施工图纸及相关技术说明书；1.3施工人员应与建设单位负责人及工地代表共同按设计文件核对各种波导元器件的品种、型号、数量和外观检查；1.4对主要设备开箱检查合格证、说明书、测试记录和备件，登记后妥善保管，以备交工时办理交接手续；1.5检查施工测试用仪器、仪表应在计量检验有效期内，技术指标符合要求。
2.1根据机房平面布置设计图，详细核对设备安装位置尺寸，画出列线，确定设备安装位置；将地沟、工作地线、保护地线、高频铜带地线敷设好；2.2设备搬运，根据设备重量确定搬运人数，搬运的着力点应是设备框架，严禁器件、零件、布线受力；2.3采用适当的开箱工具开箱，对精密设备及附件开箱后，若发现箱内零部件有脱落，取出脱落的零部件，复原就位；2.4开箱后，设备的转动、滑动部分，开关、旋纽等不得随意拨动，注意保护设备，开箱后暂时不能安装的设备及零部件，应放置好，或重新钉好箱板；2.5按设备定位线安装设备，底座的边沿应与定位线或设备排列准线吻合；2.6调整机架的垂直误差不得超过机架设备高度的1‰，大型设备不超过2mm，整列机架允许偏差为3mm，机架之间的缝隙上下均匀一致；2.7安装机盘及分部件前应进行清洁和外观检查，安装位置按施工图设计及出厂说明书的技术要求安装。
第三章信号电缆和电力电缆的布放3.1设备间的各种信号线应在电缆走线架上或地槽内布放，原则是与电力线分开布放，各走一边，不能捆绑在一起，应尽量做到横平竖直无交叉，线把捆绑间距均匀，松紧适度；3.2 各种信号线的焊接均应端正、光滑、无凹陷、无凸泡、无虚焊、不松动。
创意科学暑假作业设计案例
创意科学暑假作业设计案例一、作业主题。
“科学大冒险：探索奇妙世界”二、作业目标。
1. 激发学生对科学的兴趣，让他们在暑假中主动探索科学知识。
2. 培养学生的观察力、实验能力、思考能力和创新能力。
3. 使学生将课堂上学到的科学知识与生活实际相结合，提高科学素养。
三、作业内容。
# （一）科学观察日记（20分）1. 任务要求。
选择一个身边的自然现象或者生物（比如小区里的植物、家里的宠物等）进行为期两周的观察。
每天记录下观察对象的变化、自己的疑问和新发现。
观察日记可以用文字、绘画或者照片的形式呈现。
例如，如果你选择观察家里的绿萝，你可以记录它每天的生长情况，叶子有没有变黄，新长出来的叶子是什么样子的，浇多少水它长得更好等等。
2. 评价标准。
记录的详细程度和创新性（10分）：记录详细，有自己独特的观察角度和思考，并且形式多样（如文字生动、绘画形象、照片标注清晰等）得8 10分；记录比较常规，形式单一得5 7分；记录过于简略得1 4分。
# （二）家庭科学小实验（30分）1. 任务要求。
从给定的实验清单（见下方）中选择两个实验进行操作，也可以自己设计一个简单的家庭科学实验。
实验过程中，要详细记录实验步骤、实验现象、实验结果以及自己遇到的问题和解决方法。
最后以小视频或者PPT的形式展示自己的实验过程和收获。
实验清单示例：自制泡泡水：探究不同洗涤剂对泡泡大小和持久度的影响。
会跳舞的盐：在碗上覆盖一层保鲜膜，在保鲜膜上撒一些盐，然后让孩子对着碗大声喊叫或者播放音乐，观察盐粒的跳动。
彩虹牛奶：将牛奶倒入盘子里，滴上几滴食用色素，然后用蘸了洗洁精的棉签触碰色素，观察色素在牛奶中的扩散现象。
2. 评价标准。
实验操作的准确性（10分）：按照正确的步骤进行实验，操作熟练得8 10分；操作基本正确，但有一些小失误得5 7分；操作存在较多错误得1 4分。
实验记录的完整性（10分）：实验步骤、现象、结果、问题及解决方法记录完整得8 10分；部分记录缺失得5 7分；记录严重不全得1 4分。
航天器交会对接技术大作业
《航天器交会对接技术》课程大作业题目：交会对接相对导航方案设计姓名：学号：2015年1月目录一、绪论 (3)1.1基本概念 (3)1.2阶段划分 (3)1.3系统介绍 (4)1.4国内外技术概况 (5)1.美国交会对接测量技术 (6)2.苏联/俄罗斯交会对接测量技术 (7)3.欧洲空间局交会对接测量技术 (7)4.日本交会对接测量技 (8)1.5测量系统的特点： (9)1.6交会对接测量技术发展趋势 (9)二、导航方案设计 (11)2.1测量系统配置原则 (11)2.2交会对接各测量阶段精度要求 (11)2.3交会对接全过程导航方案设计 (11)三、C-W双脉冲制导 (14)3.1 C-W方程 (14)3.2.C-W双脉冲制导求解 (15)一、绪论1.空基本概念空间交会对接技术（Rendezvous and Docking，RVD）技术是指两个航天器在空间轨道上会合并在结构上连成一个整体的技术，是实现航天站、航天飞机、太空平台和空间运输系统的空间装配、回收、补给、维修、航天员交换及营救等在轨道上服务的先决条件。
空间交会与对接是载人航天活动的三大基本技术之一。
所谓三大基本技术就是载人航天器的成功发射和航天员安全返回技术、空间出舱活动技术和空间交会对接技术。
只有掌握它们，人类才能自由出入太空，更有效地开发宇宙资源。
对于国家来说，还能独立、平等地参加国际合作。
交会对接包含着交会与对接两方面的内容。
交会（Rendezvous）是指两个航天器在交会轨道上相互接近的过程。
其中一个航天器为追踪航天器，如载人飞船或者航天飞机，一般情况下为追踪航天器的主动方，并装有主动测量设备。
另一个航天器为目标航天器，如空间站、留轨舱等，目标航天器通常作为被动方，并装有合作目标，如雷达应答机、光学的角反射器等。
当两个航天器接近到满足对接结构实施对接的初始条件时，其交会对接过程结束。
对接（Docking）是指当两个航天器接近到满足对接机构实施对接的初始条件时，对接结构在特定的指令下完成相互耦合和刚性密封连接的过程。
飞行方案大作业(1)
[键入文档标题][键入作者姓名]2015300464第一部分飞行方案1、方案飞行2、弹道设计3、卫星摄动与机动第三部分卫星的摄动与机动第二部分弹道设计飞行方案大作业一、 问题描述在已知导弹质量、转动惯量、发动机推力等参数的情况下，导弹分为三个飞行方案，即三个阶段飞行。
阶段一：飞行距离在9100x m <，采用追踪法，其中方案高度与距离的关系、方案弹道倾角与高度的关系如下：***2000cos(0.000314 1.1)5000(-)+(-)z H x k H H k H H ϕϕδ=⨯⨯⨯+=⨯⨯ （1）阶段二：飞行距离在240009100m x m >>，采用追踪法，其中方案高度与距离的关系、方案弹道倾角与高度的关系、导弹因燃料消耗而质量改变参数如下：**3050(-)+z H mk H H k H ϕϕδ== （2）0.46/s m kg s = （3）阶段三：飞行方案24000&&0x m y >>，而最终目标位置为30000m x m = 采用比例导引法**00**sin sin tan ()(-)+()θθηηθθθδθθθθ=⨯--=-=-=-=-m T T Tm T mz dq r V V dty y q x x d dq k dt dtk q q k k （4） 要求：1） 计算纵向理想弹道，给出采用瞬时平衡假设0z z z z m m δααδ+=时所有纵向参数随时间的变化曲线。
2） 不考虑气动力下洗影响，计算飞行器沿理想弹道飞行时，你认为可以作为特性点的5个以上点处的纵向短周期扰动运动的动力系数，并分析其在特性点处的自由扰动的稳定性，以及计算在各个特性点处弹体传递函数(),(),()y n W s W s W s αδδϑδ 。
二、 建立模型基于“瞬时平衡”假设，导弹在铅垂平面内运动的质心运动方程组为：cos sin sin cos cos sin b b b b dV m P X mg dt d mV P Y mg dt dx V dt dy V dtαθθαθθθ⎧=--⎪⎪⎪=+-⎪⎪⎨⎪=⎪⎪⎪=⎪⎩ （5） 因为阶段一不考虑导弹质量随时间的变化，因此阶段一的模型需要联立公式（1）、公式（5）； 其中攻角α可根据瞬时平衡假设从而可得到导弹攻角与弹道倾角之间的关系z =-z z zm m δαδα （6） 其中 X Y b x refb y ref C qS C qS == （7）其中假设公式（1）的**(-)+()θθδθθθθ=-z k k 中的=-9=-0.5，；θθk k又因为阶段二需要考虑导弹质量随时间的变化，因此阶段二的模型需要联立公式（2）公式（5）、公式（6）、公式（7）最后一阶段，因为利用了比例导引法公式（4）的k=2，可得导弹到达目标的相对微分方程为而导引率*θ=d dq k dt dt、其中k=2； 因为第三阶段的初始参数及终点坐标均为直角坐标系，由下图可知将代入到公式（4），得到直角坐标系下的微分方程组另外补充方程法向平衡方程：三、 算法实现编程使用MATLAB 软件，并运用欧拉方程解微分方程，即ode45函数；四、程序源代码*************************阶段一******************************function dy=jieduan1(t,y)dy=zeros(4,1);m=320;g=9.8;P=2000;q=0.5*1.2495*((288.15-0.0065*y(4))/288.15).^4.2558*y(1).^2;k=-9;dk=-0.5;Hi=2000*cos(0.000314*1.1*y(3))+5000;dHi=-2000*0.000314*1.1*sin(y(3));delta=k*(y(4)-Hi)+dk*(dy(3)-dHi);alpha=0.34*delta;Xb=(0.2+0.005*alpha^2)*q*0.45;Yb=(0.25*alpha+0.05*delta)*q*0.45;dy=zeros(4,1);dy(1)=P*cos(alpha)/m-Xb/m-g*sin(y(2));dy(2)=P*sin(alpha)/m/y(1)+Yb/m/y(1)-g*cos(y(2))/y(1);dy(3)=y(1)*cos(y(2));dy(4)=y(1)*sin(y(2));end******************************阶段二****************************** function dy=jieduan2(t,y)dy=zeros(4,1);m=320-0.46*t;g=9.8;P=2000;q=0.5*1.2495*((288.15-0.0065*y(4))/288.15).^4.2558*y(1).^2;k=-0.25;Hi=3050;delta=k*(y(4)-Hi);alpha=0.34*delta;Xb=(0.2+0.005*alpha^2)*q*0.45;Yb=(0.25*alpha+0.05*delta)*q*0.45;dy(1)=P*cos(alpha/180*pi)/m-Xb/m-g*sin(y(2)/180*pi);dy(2)=P*sin(alpha/180*pi)/m/y(1)+Yb/m/y(1)-g*cos(y(2)/180*pi)/y(1);dy(3)=y(1)*cos(y(2)/180*pi);dy(4)=y(1)*sin(y(2)/180*pi);end*******************************阶段三******************************** function dy=jieduan3(t,y)v=y(4);k=10;m=285.04-0.46*t;q0=-atan(3050/6000);g=9.8;q1=0.5*1.2495*((288.15-0.0065*y(2))/288.15).^4.2558*y(4).^2;k1=10;dk1=0.05;dy=zeros(4,1);r=sqrt(y(1)^2+y(2)^2);q=atan(y(2)/(y(1)-30000));elta=q-y(3);dr=-v*cos(elta);tht=q0+k*(q-q0);dq=v/r*sin(elta);dtht=k*dq;delta=k1*(y(3)-tht)+dk1*(dy(3)-dtht);alpha=0.34*delta;dy(1)=-dr*cos(q)+r*sin(q)*dq;dy(2)=-dr*sin(q)-r*cos(q)*dq;Yb=(0.25*alpha+0.05*delta)*q1*0.45;dy(3)=(2000*sin(alpha)/m+Yb/m-g*cos(y(3)))/v;y(4)=v;end***********************************main函数************************************ m(1)=287.2204; %导弹质量P=2000; %发动机推力g=9.8;k=5;det(1)=0.045;a(1)=0.6186;sit(1)=-0.000002024;V(1)=217.2867; %初始速度x(1)=24000; %初始位置H(1)=3071; %初始高度H1(1)=3050;S=0.45; %参考面积L=2.5; %参考长度k1=-0.14;k2=-0.06;sit1(1)=sit(1);p0=1.2495;T0=288.15;T(1)=T0-0.0065*H(1);p(1)=p0*(T(1)/T0)^4.25588;q(1)=1/2*p(1)*V(1)^2; %大气密度计算公式Cx(1)=0.2+0.005*a(1)^2;Cy(1)=0.25*a(1)+0.05*det(1)*180/pi; %升力系数Y(1)=Cy(1)*q(1)*S;X(1)=Cx(1)*q(1)*S;SIT(1)=(P*sind(a(1))+(Y(1)-m(1)*g*cos(sit(1))))/m(1)/V(1);Q(1)=atan(-H(1)/(30000-x(1)))+pi;r(1)=6708.2039;R(1)=-V(1)*cos(Q(1));n(1)=Q(1)+pi;SIT1(1)=k/r(1)*(V(1)*sin(n(1)));mza=-0.1; %俯仰力矩系数对攻角的偏导数mzdet=0.024; %俯仰力矩系数对舵偏角的偏导数t=0;i=0;dt=0.01;ms=0.46; %质量秒消耗量while H>0 & H1>0 %运用迭代法求解i=i+1;t=t+dt;det(i+1)=k1*(sit(i)-sit1(i))+k2*(SIT(i)-SIT1(i));a(i+1)=-mzdet/mza*det(i)*180/pi;Cy(i+1)=0.25*a(i)+0.05*det(i)*180/pi;Cx(i+1)=0.2+0.005*a(i)^2;Y(i+1)=Cy(i)*q(i)*S;X(i+1)=Cx(i)*q(i)*S;m(i+1)=m(i)-ms*dt;sit(i+1)=sit(i)+(P*sind(a(i))+(Y(i)-m(i)*g*cos(sit(i))))/m(i)/V(i)*dt;V(i+1)=V(i)+(P*cosd(a(i))-(X(i)+m(i)*g*sin(sit(i))))/m(i)*dt;x(i+1)=x(i)+V(i)*cos(sit(i))*dt;H(i+1)=H(i)+V(i)*sin(sit(i))*dt;Q(i+1)=atan(-H(i)/(30000-x(i)))+pi;sit1(i+1)=k*(Q(i)-Q(1));H1(i+1)=H(i)+V(i)*sin(sit1(i));SIT(i+1)=(sit(i+1)-sit(i))/dt;r(i+1)=(H(i)^2+(30000-x(i))^2)^(1/2);R(i+1)=(r(i+1)-r(i))/dt;n(i+1)=acos(-R(i)/V(i))+pi;SIT1(i+1)=k/r(i)*(V(i)*sin(n(i)));T(i+1)=T0-0.0065*H(i+1);p(i+1)=p0*(T(i+1)/T0)^4.25588;q(i+1)=1/2*p(i+1)*V(i+1)^2;endplot(x,H);hold on[t,y]=ode45('jieduan1',[0 39.0564],[250 0 0 7000]);plot(y(:,3),y(:,4));hold on[t,y]=ode45('jieduan2',[39.0564 115],[192.768 -0.009 9100 2998.71]);plot(y(:,3),y(:,4));其中每一段的初始值，均为上阶段的结束值所以每一阶段计算结束后，需要再给出所有数据的结果，找到每一段距离相对应的数据，即为初始值。
现代导航技术大作业(GPS)

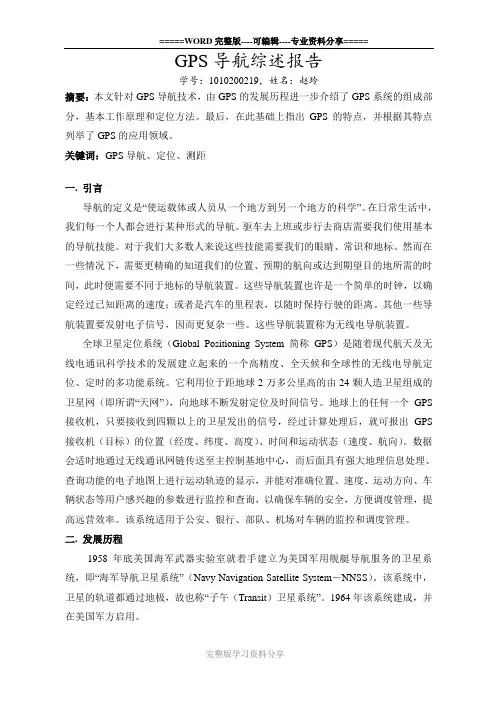

GPS导航综述报告学号：1010200219，姓名：赵玲摘要：本文针对GPS导航技术，由GPS的发展历程进一步介绍了GPS系统的组成部分，基本工作原理和定位方法。
最后，在此基础上指出GPS的特点，并根据其特点列举了GPS的应用领域。
关键词：GPS导航、定位、测距一.引言导航的定义是“使运载体或人员从一个地方到另一个地方的科学”。
在日常生活中，我们每一个人都会进行某种形式的导航。
驱车去上班或步行去商店需要我们使用基本的导航技能。
对于我们大多数人来说这些技能需要我们的眼睛、常识和地标。
然而在一些情况下，需要更精确的知道我们的位置、预期的航向或达到期望目的地所需的时间，此时便需要不同于地标的导航装置。
这些导航装置也许是一个简单的时钟，以确定经过已知距离的速度；或者是汽车的里程表，以随时保持行驶的距离。
其他一些导航装置要发射电子信号，因而更复杂一些。
这些导航装置称为无线电导航装置。
全球卫星定位系统（Global Positioning System 简称GPS）是随着现代航天及无线电通讯科学技术的发展建立起来的一个高精度、全天候和全球性的无线电导航定位、定时的多功能系统。
它利用位于距地球2万多公里高的由24颗人造卫星组成的卫星网（即所谓“天网”），向地球不断发射定位及时间信号。
地球上的任何一个GPS 接收机，只要接收到四颗以上的卫星发出的信号，经过计算处理后，就可报出GPS 接收机（目标）的位置（经度、纬度、高度）、时间和运动状态（速度、航向）。
数据会适时地通过无线通讯网链传送至主控制基地中心，而后面具有强大地理信息处理、查询功能的电子地图上进行运动轨迹的显示，并能对准确位置、速度、运动方向、车辆状态等用户感兴趣的参数进行监控和查询，以确保车辆的安全，方便调度管理，提高远营效率。
该系统适用于公安、银行、部队、机场对车辆的监控和调度管理。
二.发展历程1958年底美国海军武器实验室就着手建立为美国军用舰艇导航服务的卫星系统，即“海军导航卫星系统”（Navy Navigation Satellite System－NNSS）。
卫星定位测量综合技能实训
《卫星定位测量》课程综合技能训练一、技能要求《卫星定位测量》综合技能训练是高职测量工程专业学生一项重要的实践环节。
学生通过实训，掌握利用卫星定位测量技术进行控制测量、地形测量和放样等测绘工作的方法，培养和提高利用所学理论知识解决实际问题的能力。
使学生了解卫星定位测量定位的特点，工程控制网建立的过程；与常规工程控制网的不同点和相同点。
使所学理论知识与实践相结合，巩固和加深对新知识的理解，增强学生的动手能力，培养学生解决问题、分析问题的能力。
通过综合技能训练，应达到如下要求：1．熟练掌握卫星定位测量接收机的使用方法，外业观测的记录，控制网选点、埋石等要求。
2．合理分配时段、掌握星历预报对时段的要求。
掌握PDOP值的大小对观测精度的影响，图形结构的设计及外业采集工作。
3. 熟练掌握各种型号的RTK的操作，包括基准站、流动站的设置、数据的转换、数据的采集和放样的工作，4．培养学生热爱本职工作，关心集体、爱护仪器及工具的良好职业道德以及对工作认真负责，对技术精益求精的工作作风，遵守校纪校规，保护群众利益的社会公德。
通过卫星定位测量综合技能训练，将所学知识融会贯通，从外业准备工作开始，测区踏勘、资料收集、人员组织、外业观测计划,GPS网与地面网的联测方案，编写技术设计书并实施。
二、作业内容及要求卫星定位测量综合技能训练时间为2周。
具体内容和时间安排如下表：三、作业程序（1） GPS静态测量A：要求1）等级：国家E级；2）控制网覆盖范围：学院周围；3）点数：至少6个；4) 平均点间距：500m；5) 选点：必选点（2个）6) 成果：以组为单位，完成设计、选点、观测，每人分别制作一个点的点之记。
布点示意图如下：B：已知成果数据（C级GPS成果）利用静态测量的接收机如Trimble5800，莱卡GS15，拓普康等接收机进行数据采集。
1）根据已有的坐标点作为已知点，设计GPS控制网，其各项技术要求、技术指标均以GPS规范为依据。
《探索宇宙》作业设计方案
《探索宇宙》作业设计方案一、教学背景《探索宇宙》是一门面向初中生的科普课程，旨在激发学生对太空探索的兴趣，帮助他们了解宇宙的奥秘和未知之处。
通过本课程的学习，学生将能够掌握基本的宇宙知识，培养科学思维和探索精神。
二、教学目标1. 了解宇宙的起源和演化过程；2. 掌握地球与太阳系的相关知识；3. 学习星座的常识和观测方法；4. 能够理解宇宙中的黑洞、行星、星系等天体的属性；5. 培养学生对宇宙探索的兴趣和热情。
三、教学内容1. 宇宙的起源和演化2. 地球与太阳系3. 星座的认识与观测4. 天体的属性和特点5. 宇宙探索的未来发展四、教学方法1. 课堂讲授：通过讲授基本概念和知识点，引导学生了解宇宙的奥秘；2. 实验探究：组织学生进行太空模拟实验，锻炼观察和实验能力；3. 小组讨论：组织学生进行问题讨论和合作学习，激发思维和创造力；4. 视频展示：播放相关宇宙探索的视频资料，激发学生的学习兴趣；5. 实地考察：组织学生进行宇宙探索活动，增强对知识的实践理解。
五、作业设计1. 选择一颗行星或星座，进行资料整理和展示；2. 设计一个太空模拟实验，并记录实验过程及结果；3. 研究一个宇宙探索项目，撰写调研报告；4. 制作宇宙探索主题的PPT，展示给全班同学；5. 参加校园夜空观测活动，记录所见天体并写观后感。
六、作业要求1. 按时完成作业，保证质量和内容的完整性；2. 注意团队合作和个人表现，注重实践能力和创新思维；3. 书面作业要求字迹工整、语言规范，PPT制作要求美观、内容丰富；4. 作业报告需包含资料来源和。
