我国对边坡锚杆设计的基本要求：
按加固拱原设计
一说到边坡锚杆设计，相关建筑人士还是比较陌生的，现阶段我国边坡锚杆设计怎么规定的，有什么要求？以下是为建筑人士梳理边坡锚杆设计基本内容，具体内容如下：
下面通过本网站建筑知识专栏的知识整理，梳理边坡锚杆设计的相关内容，基本概况如下：
锚杆支护是指，在边坡、岩土深基坑等地表工程及隧道、采场等地下硐室施工中采用的一种加固支护方式。
1.巷顶锚杆布置：锚杆按梅花型排列；中间排锚杆布置在巷顶中心线上，两边锚杆距巷顶轮廓线200～300㎜，锚杆间距一般为0.5~1.2m；锚杆角度：中间排锚杆与水平面角度成90夹角，两边锚杆与水平面成70夹角。中间排锚杆距碛头距不大于1.0m，两边锚杆距碛头距不大于2.0m。
2.巷帮锚杆布置：锚杆按丁字型排列；锚杆间距一般不大于1.2m。
建筑边坡工程技术规范GB50330-2002锚杆(索)
建筑边坡工程技术规范GB 50330-20027.锚杆（索）7一般规定7 . 1 . 1 锚杆（索）为拉力型锚杆，适用于岩质边坡、土质边坡、岩石基坑以及建（构）筑物锚固的设计、施工和试验。
7 . 1 . 2 锚杆使用年限应与所服务的建筑物使用年限相同，其防腐等级也应达到相应的要求。
7 . 1 . 3 永久性锚杆的锚固段不应设置在下列地层中：1 有机质土，淤泥质土；2 液限w L＞50%的土层；3 相对密实度 D r ＜0 . 3 的土层。
7 . 1 . 4 下列情况下宜采用预应力锚杆：1 边坡变形控制要求严格时；2 边坡在施工期稳定性很差时（宜与排桩联合使用）。
7 . 1 . 5 下列情况下锚杆应进行基本试验，并应符合附录 C 的规定：1 采用新工艺、新材料或新技术的锚杆；2 无锚固工程经验的岩土层内的锚杆：3 一级边坡工程的锚杆。
7 . 1 . 6 锚固的型式应根据锚杆锚固段所处部位的岩土层类型、工程特征、锚杆承载力大小、锚杆材料和长度、施工工艺等条件，按附录 D 进行选择。
3.1设计计算7 . 2 . 1 锚杆的轴向拉力标准值和设计值可按下式计算：Nak =Htkcosα( 7 . 2 . 1 - 1 )N a=r Q N ak( 7. 2 . 1 -2) 式中N ak——锚杆轴向拉力标准值（kN）；N a——锚杆轴向拉力设计值（kN）；H t k——锚杆所受水平拉力标准值（kN）；第33 页Sf f确定。
α——锚杆倾角（°）；r Q ——荷载分项系数，可取 1 . 30，当可变荷载较大时应按现行荷载规范7 . 2 . 2 锚杆钢筋截面面积应满足下式的要求：A ≥ r 0 N a （7 . 2 . 2）S2 y式 中 A —— 锚 杆 钢 筋 或 预 应 力 钢 绞 线 截 面 面 积 （m 2）； ε2——苗筋抗拉工作条件系数，永久性锚杆取 0 . 69，临时性锚杆取 0 . 92；r o ——边坡工程重要性系数；f y ， f py ——锚筋或预应力钢绞线抗拉强度设计值（kPa ）。
锚杆设计
3锚杆设计3.1锚杆选择3.1.1 锚杆形式与材料选择锚杆的形式应根据锚杆锚固段所处部位的岩土层类型、工程特征、锚杆承载力大小、锚杆材料和长度、施工工艺等条件。
按表（）进行选择。
表（）锚杆选型根据边坡设计规范要求选择预应力土层锚杆。
材料为钢绞线高强钢丝，锚杆承载力设计值450——800（kN），锚杆长度>10（m）。
3.1.2 钢绞线种类的选择锚杆总长度应为锚固段、自由段和外锚段的长度之和，并应满足下列要求：1 锚杆自由段长度按外锚头到潜在滑裂面的长度计算；预应力锚杆自由段长度应不小于5m，且应超过潜在滑裂面；2 锚杆锚固长度应按式（）、（）进行计算，并取其中大值。
同时，土层锚杆的锚固长度不应小于4m ，且不宜大于10m ；当计算锚固段长度超过上述数值时，应采取改善锚固段岩体质量、改变锚头构造或扩大锚固段直径等技术措施，提高锚固力。
表（）钢绞线抗拉、抗压强度设计值（23.2 锚杆设计计算3.2.1 锚杆轴向拉力标准值和设计值的计算αcos tkak H N =ak Q a N N γ=式中 ak N ——锚杆的轴向拉力标准值（kN ）；a N ——锚杆的轴向拉力设计值（kN ）； tk H ——锚杆所受水平拉力标准值（kN ）； α——锚杆倾角（0）。
此处取︒25；Q γ——荷载分项系数，取1.30，当可变荷载较大时应按现行荷载规范确定。
3.2.2 锚杆轴向拉力标准值和设计值的计算yas f N A 20ξγ≥式中 s A ——锚杆钢筋或预应力钢绞线截面面积（2m ）；2ξ——锚筋抗拉力工作条件系数，永久性锚杆取0.69，临时性取0.92。
此处取0.69；0γ——边坡工程重要性系数；py y f f ,——锚筋或预应力钢绞线抗拉强度设计值（kPa ）。
3.2.3锚杆锚固体与地层的锚固长度的确定锚杆锚固体与地层的锚固长度应满足下式要求：rbDf N l aka πξ1≥式中 a l ——锚固段长度（m ）；尚应满足构造要求；D ——锚固体直径（m ）； rb f ——地层与锚固体粘结强度特征值（kPa ），应通过试验确定，当无试验资料时可按表（）取值；1ξ——锚固体与地层粘结工作条件系数，对永久性锚杆取1.00，对临时性锚杆取1.33。
边坡锚杆设计计算书
档计算项目：2#工况整体稳定 ［计算简图］ ［计算条件］圆弧稳定分析方法：瑞典条分法 土条重切向分力与滑动方向反向时 ：当下滑力对待稳定计算目标：自动搜索最危险滑裂面条分法的土条宽度：1.000(m) 搜索时的圆心步长：1.000(m) 搜索时的半径步长：0.500(m) 最不利滑动面：滑动圆心 =(1.320,20.340)(m)滑动半径=12.038(m)滑动安全系数 =0.807起始x 终止xli Ci謎 条实重 浮力地震力 渗透力附加力X 附加力丫下滑力抗滑力(m) (m)( 度)(m) (kPa)(度)(kN) (kN) (kN)(kN) (kN) (kN)(kN)计算结果(kN)［坡面信息］坡面线段数4坡面线号 水平投影 (m) 竖直投影(m) 1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1 ［控制参数］: 采用规范： 通用方法 计算目标： 安全系数计算 滑裂面形状：圆弧滑动法 不考虑地震 超载1 距离8.000(m)超载数2.7713.675 9.104 0.92 10.00 17.50 8.08 0.00 0.00 0.00 0.00 0.001.28 11.67 宽 12.000(m) 荷载(20.00--20.00kPa) 270.00( ［土层信息］ 上部土层数2 层号 定位高 十字板羲 强度增长系 重度 饱和重度 层底线倾全孔压 度(m) 值(kPa) 数水下值 1 7.543 18.000 ..................... 7.000 --■ 2 17.500 18.000 ............. 0.000 … 下部土层数2 层号 定位深 十字板羲 强度增长系(kN/m3) (kN/m3) (kPa)( 角(度)系数 47.400 23.300 -- 10.000 17.500 --- 重度 饱和重度 层顶线倾 全孔压 粘聚力 内摩擦角 水下粘聚 水下内摩 十字板 强度增 度) 力(kPa) 擦角(度)(kPa) 长系数 下 度(m) 值(kPa) 数水下值 1 1.069 18.000 (kN/m3) (kN/m3) (kPa)( 角(度) 系数 ---47.400 23.300 --- 粘聚力 内摩擦角 水下粘聚 水下内摩 十字板 强度增度)力(kPa) 擦角(度)(kPa) 长系数 下-11.000 --- 2 8.636 18.200 --- 35.200 24.600 --- 0.000 ---不考虑水的作用 3.6754.579 13.494 0.93 10.00 17.50 23.66 0.00 0.00 0.00 0.00 0.005.52 16.554.5795.482 17.967 0.95 10.00 17.50 38.04 0.00 0.00 0.00 0.00 0.0011.73 20.915.4826.386 22.557 0.98 10.00 17.50 51.12 0.00 0.00 0.00 0.00 0.0019.61 24.676.3867.289 27.307 1.02 10.00 17.50 62.80 0.00 0.00 0.00 0.00 0.0028.81 27.777.289 8.193 32.272 1.07 10.00 17.50 72.89 0.00 0.00 0.00 0.00 0.0038.92 30.128.193 9.096 37.528 1.14 10.0017.50 81.12 0.00 0.00 0.00 0.00 0.0049.42 31.689.096 10.000 43.1921.24 10.00 17.50 87.10 0.00 0.00 0.00 0.000.0059.62 32.4210.000 110.754 48.873 1.15 10.00 17.50 68.84 0.00 0.00 0.00 0.00 0.00 51.85 25.7510.754 -11.509 54.714 1.31 10.00 17.50 55.73 0.00 0.00 0.00 0.00 0.00 45.49 23.2211.509 i 12.263 61.602 1.59 10.00 17.50 39.01 0.00 0.00 0.00 0.00 0.00 34.32 21.7312.263 ；70.867 2.31 10.00 17.50 14.77 0.00 0.00 0.00 0.00 0.0013.95 24.58总的下滑力总的抗滑力=360.515(kN) =291.069(kN)档土体部分下滑力=360.515(kN) 土体部分抗滑力=291.069(kN) 筋带在滑弧切向产生的抗滑力筋带在滑弧法向产生的抗滑力=O.OOO(kN)=O.OOO(kN档档:=0;、=0.5 i ；1=17.5 ；? =-48代入得K ai=0.28 ；素填土：:二 a0 = ~2C1 K a1=-2 10 、0.28 - - - 10.68 Kpa （设计值取0）二al = 1^心1 -25. K a1=18.0 9.11 0.28- 2 10 0.2^ 36.15 Kpa1 ‘土压力合力的水平分力：E hk1 0 （二a0 ；「a1）= 0.5 7.031 36.15= 127.08KN2侧向岩土压力合力的水平分力标准值：E hk = E h© = 127.08 KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中1.2e hk =1.2E hk/0.875H =1.2 127.08/（0.875 9.11）= 19.13Kpa -10. 68KN/w主动土压力标准值边坡土应力分布层的主动土压力水平分力标准值计算:动土压力系数K a = -----------------aCOS2 PcOS（P+6） 1 +. ~ ------------- -- rr-|_ Y COS® + P）*COS（P— P）为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负「一岩土体内摩擦角:—墙背与土体之间的摩擦角 -—坡顶表面倾角C=10. OKpii*=17. 5"心& 0KW —鈔2#剖面计算简图■岩2-2截面锚杆受力计算及截面、配置长度设计2-2截面 锚杆的抗拔能力计算d —— 锚杆钢筋直径dh—— 钻孔直径lei -----有效锚固长度fy 锚杆抗拉强度设计值，取 fy=1320MPa 1320f rb—— 砂浆与孔壁土层的粘结强度f rbf b ——砂浆与锚杆的粘结强度，取fb=2750KPa2750丫0建筑边坡重要性系数1.10El —— 砂浆与孔壁土粘结工作条件系数 取1.00 1.00E----锚杆抗拉工作条件系数 取0.69 0.692-2截面锚杆与砂浆粘结工作条件系数 取0.60.60四、加锚杆支护后边坡稳定计算破裂面与水平面的夹角锚索的水平间距土层内摩擦角标准值 土体的粘聚力标准值 土条沿破裂面的长度 锚索与水平面夹角a i Sx ci liB iP i25锚索的锚固力（取计算抗拔能力最小值）计算项目：2#1次加筋后稳定［计算简图］控制参数］：采用规范：通用方法计算目标：安全系数计算滑裂面形状：圆弧滑动法不考虑地震坡面信息］坡面线段数4 坡面线号水平投影(m)竖直投m)1 1.2008.300 02 1.5000.000 03 7.3009.200 04 20.000 0.000 1超载数超载 1 距离8.000(m) 宽12.000(m)土层信息］上部土层数2荷载(20.00--20.00kPa) 270.00( 度)层号定位高重度饱和重度字板冰强度增长系层底线倾全孔压粘聚力内摩擦角水下粘聚水下内摩十字板T 强度增度(m) (kN/m3) (kN/m3) (kPa)(kPa) 数水下值角(度)系数1 7.543 18.000 --- 47.400 23.300 ---............... 7.000 -- 2 17.500 18.000 --- 10.000 17.500 --- ....... 0.000 --- 下部土层数2 --- --■度)力(kPa) 擦角(度)(kPa) 长系数下层号定位深重度饱和重度字板冰强度增长系层顶线倾全孔压粘聚力内摩擦角水下粘聚水下内摩十字板T 强度增度(m) (kN/m3) (kN/m3) (kPa)(值(kPa) 数水下值角(度)系数1 1.069 18.000 --- 47.400 23.300 ---.................... 11.000 --2 8.636 18.200 --- 35.200 24.600 ---............. 0.000 ---不考虑水的作用--- --■度)力(kPa) 擦角(度)(kPa) 长系数［筋带信息］采用锚杆锚杆道数：4筋带力调整系数：1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) ( 度)力(kN) 长度(m)周长(m) 度(kPa)挥系数1 16.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.002 13.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.003 11.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.004 8.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.00［计算条件］圆弧稳定分析方法：瑞典条分法土条重切向分力与滑动方向反向时：当下滑力对待稳定计算目标：自动搜索最危险滑裂面条分法的土条宽度：1.000(m)搜索时的圆心步长：1.000(m)搜索时的半径步长：0.500(m)计算结果最不利滑动面：滑动圆心=(3.360,18.540)(m)滑动半径=10.052(m)滑动安全系数=1.307起始x 终止x a li Ci ①i 条实重浮力地震力渗透力附加力X附加力丫下滑力抗滑力(m) (m)( 度)(m) (kPa)( 度)(kN) (kN) (kN) (kN) (kN) (kN) (kN)(kN)2.8593.752 -0.312 0.89 10.00 17.50 9.08 0.00 0.00 0.00 0.00 0.00-0.05 11.793.7524.644 4.787 0.90 10.00 17.50 26.59 0.00 0.00 0.00 0.00 0.002.22 17.314.6445.537 9.924 0.91 10.00 17.50 42.81 0.00 0.00 0.00 0.00 0.007.38 22.365.5376.430 15.144 0.93 10.00 17.50 57.69 0.00 0.00 0.00 0.00 0.0015.07 26.816.4307.322 20.497 0.95 10.00 17.50 71.14 0.00 0.00 0.00 0.00 0.0024.91 30.547.322 8.215 26.047 0.99 10.00 17.50 83.03 0.00 0.00 0.00 0.00 0.00 36.46 33.468.215 9.107 31.876 1.05 10.00 17.50 93.14 0.00 0.00 0.00 0.00 0.00 49.19 35.459.107 10.000 38.108 1.14 10.00 17.50 101.13 0.00 0.00 0.00.00.0062.41 36.44000 10.840 44.712 1.18 10.00 17.50 92.05 0.00 0.00 0.00 0.00 0.0076 32.44840 11.679 51.9671.36 10.00 17.50 77.66 0.00 0.00 0.00 0.00 0.0017 28.72679 12.519 60.7561.72 10.00 17.50 58.22 0.00 0.00 0.00 0.00 0.0080 26.17519 13.358 74.861 3.23 10.00 17.50 23.44 0.00 0.00 0.00 0.00 0.0022.63 34.21102.400 139.120 抗拔力 20.000 90.007 0.000 102.400 102.400 139.120 抗抜力 20.000 72.020 31.610 97.399 102.400 139.120 抗抜力 20.000 51.866 63.232 80.545 0.0000.000抗拉力 0.000 0.000 0.000 0.000总的下滑力 =396.941(kN) 总的抗滑力=518.959(kN)土体部分下滑力 =396.941(kN) 土体部分抗滑力 =335.726(kN) 筋带在滑弧切向产生的抗滑力 =94.842(kN) 筋带在滑弧法向产生的抗滑力=88.392(kN)锚固抗拔力(kN)材料抗拉 力(kN) 计算采用 有效锚固 滑面角 切向抗 法向抗值 长度(m) 度(度) 力(kN) 力(kN)档1 42!11C4 1 I I t 34W［碣1E7?1 01 El-2砂?ir1 CE LIB I.S^I.JEi I.^C! 41511251E22i rac-IJCJ2 312J l»D1I.21-1IM I.JK-I.Jffl i -P3l鱼1IKI i.血 1.119I J HI]ITl®1 <4I.S3I.S5 1.351IM•<r.15S1631 2.⑹「祁1I.I77I.3E7 1.331I M 1 .宾i if£?1E4=i曲1测J丑7 M?计算项目：2#1次加筋最大滑动面稳定 力(kPa) 擦角(度)(kPa) 长系数 下［计算简图］ 值(kPa) 数水下值 角(度)系数 1 1.069 18.000 ---47.400 23.300 --- --■ --11.000 ---2 8.636 18.200---35.200 24.600--- --■ - 0.000 ---不考虑水的作用十字板冰 强度增长系 层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa)(［筋带信息］ 采用锚杆锚杆道数: 4筋带力调整系数： 1.000筋带号 距地面水平间距 总长度倾角 材料抗拉 锚固段 锚固段 粘结强 法向力发高度(m) (m) (m) (度)力(kN) 长度(m) 周长(m) 度(kPa)挥系数1 16.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 18.00 25.00 347.80 10.00 0.4032.00 1.00［控制参数］: 采用规范： 通用方法计算目标： 安全系数计算 滑裂面形状：圆弧滑动法 不考虑地震 ［坡面信息］坡面线段数4 坡面线号 1 1.200 2 1.500 水平投影(m)竖直投影(m)8.300 0 0.000 0 3 7.300 9.200 4 20.000 0.000 超载数 ［计算条件］圆弧稳定分析方法：瑞典条分法 土条重切向分力与滑动方向反向时 稳定计算目标：(null)条分法的土条宽度： 1.000(m) 圆弧入口起点x 坐标 :10.000(m) 圆弧入口终点x 坐标 :18.000(m) 圆弧出口起点x 坐标 :-5.000(m) 圆弧岀口终点x 坐标 :0.000(m) 搜索时的圆心步长： 1.000(m) 入口搜索步长：1.000(m) 岀口搜索步长：1.000(m)搜索圆弧底的上限： 1000.000(m)搜索圆弧底的下限： -1000.000(m)圆弧限制最小弓高： 1.000(m)当下滑力对待宽 12.000(m) 荷载(20.00--20.00kPa) 270.00( ［土层信息］上部土层数2层号 定位高 重度 饱和重度 十字板冰 强度增长系 层底线倾 全孔压 超载1 距离8.000(m) 粘聚力 内摩擦角 水下粘聚 水下内摩 十字板T 强度增度) 力(kPa) 擦角(度)(kPa) 长系数 下 值(kPa) 数水下值 角(度)系数 1 7.543 18.000 ---47.400 23.300 - .................... 7.000 ---2 17.500 18.000 --- 10.000 17.500............ 0.000 ---下部土层数2 层号 定位深重度饱和重度度(m) (kN/m3) (kN/m3) (kPa)( 最不利滑动面：滑动圆心 =(-0.390,16.415)(m)滑动半径=16.426(m)滑动安全系数 =1.352起始x 终止xali Ci①i 条实重 浮力地震力 渗透力附加力X 附加力丫下滑力抗滑力(m)(m)(度)(m) (kPa)( 度)(kN) (kN) (kN)(kN) (kN) (kN)(kN)计算结果(kN)粘聚力 内摩擦角水下粘聚 水下内摩十字板T 强度增-1.000 -0.500 -1.256 0.50 47.40 23.30 0.05 0.00 0.00 0.00 0.00 0.00-0.00 23.73-0.500 0.000 0.489 0.50 47.40 23.30 0.08 0.00 0.00 0.00 0.00 0.000.00 23.740.000 0.220 1.744 0.22 47.40 23.30 3.02 0.00 0.00 0.00 0.00 0.00 0.09 11.730.220 1.091 3.650 0.87 47.40 23.30 70.59 0.00 | 0.00 1 0.00 1 0.00 1 0.00 4.49 71.701.091 1.200 5.363 0.11 47.40 23.30 15.49 0.00 | 0.00 1 0.00 1 0.00 1 0.00 1.45 11.851.200 1.950 6.873 0.76 47.40 23.30 110.55 0.00 0.00 0.00 0.00 0.00 13.23 83.081.9502.700 9.517 0.76 47.40 23.30 109.09 0.00 0.00 0.00 0.00 0.00 18.04 82.392.7003.613 12.473 0.93 47.40 23.30 139.48 0.00 0.00 0.00 0.00 0.00 30.13 102.963.6134.525 15.757 0.95 47.40 23.30 154.60 0.00 0.00 0.00 0.00 0.00 41.98 109.034.5255.438 19.095 0.97 47.40 23.30 168.78 0.00 0.00 0.00 0.00 0.00 55.22 114.475.4386.350 22.503 0.99 47.40 23.30 181.97 0.00 0.00 0.00 0.00 0.00 69.64 119.236.3507.262 25.996 1.02 47.40 23.30 194.10 0.00 0.00 0.00 0.00 0.00 85.08 123.267.262 8.175 29.598 1.05 47.40 23.30 205.08 0.00 0.00 0.00 0.00 0.00 101.29 126.558.175 9.088 33.334 1.09 47.40 23.30 214.78 0.00 0.00 0.00 0.00 0.00 118.03 129.069.088 10.000 37.238 1.15 47.40 23.30 223.04 0.00 0.00 0.00 0.00 0.00 134.97 130.8110.000 10.871 41.258 1.16 47.40 23.30 210.38 0.00 0.00 0.00 0.00 0.00138.73 123.0110.871 11.741 45.442 1.24 47.40 23.30 197.47 0.00 0.00 0.00 0.00 0.00140.70 118.4911.741 12.612 49.968 1.35 47.40 23.30 182.42 0.00 0.00 0.00 0.00 0.00139.68 114.7012.612 13.482 54.975 1.52 47.40 23.30 164.57 0.00 0.00 0.00 0.00 0.00134.77 112.6013.482 14.353 60.728 1.78 47.40 23.30 142.67 0.00 0.00 0.00 0.00 0.00124.45 114.4714.353 15.194 67.707 2.22 10.00 17.50 110.62 0.00 0.00 0.00 0.00 0.00102.36 35.4315.194 16.036 80.790 5.28 10.00 17.50 55.76 0.00 0.00 0.00 0.00 0.0055.04 55.62筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度)力(kN) 力(kN) 4 45.678 139.120 抗拔力8.921 69.323 16.129 42.735总的下滑力=1509.363(kN)总的抗滑力=2040.771(kN)土体部分下滑力=1509.363(kN)土体部分抗滑力=1948.758(kN)筋带在滑弧切向产生的抗滑力=23.547(kN)筋带在滑弧法向产生的抗滑力=68.466(kN)1 51.200 139.120 抗拔力10.000 102.346 0.000 50.0162 47.877 139.120 抗抜力9.351 91.424 0.000 47.8623 45.196 139.120 抗抜力8.827 80.553 7.418 44.5832-9. 51KN/n各层土层的主动土压力水平分力标准值计算：COS 2^ P)C=10, OKpa tb=17,5' ¥=18, OKN/n 3P =48047.4Kpa 彷=2生 3° P =8 v =18, OKN/B }CMhhi z ha hj2#剖面计算简图主动土用力标准值边坡土应力分布主动土压力系数K a 二aC=1O. OKpa¥ = 18. OKN/m档22sin(:)*sin(: _ :)cos : cosC 、)1Lcose ： ) * COS( - -)1 ， 土压力合力的水平分力： E hk1m (6。
边坡锚杆设计计算书
总的抗滑力= 291.069(kN)
土体部分下滑力= 360.515(kN)
土体部分抗滑力= 291.069(kN)
筋带在滑弧切向产生的抗滑力= 0.000(kN)
筋带在滑弧法向产生的抗滑力= 0.000(kN)
各层土层的主动土压力水平分力标准值计算：
主动土压力系数
1 1.069 18.000 --- 47.400 23.300 --- --- --- --- --- --- -11.000 ---
2 8.636 18.200 --- 35.200 24.600 --- --- --- --- --- --- 0.000 ---
不考虑水的作用
[计算条件]
圆弧稳定分析方法:瑞典条分法
dh
——
钻孔直径
lei
——
有效锚固长度
fy
——
锚杆抗拉强度设计值，取fy=1320MPa
1320
frb
——
砂浆与孔壁土层的粘结强度frb
fb
——
砂浆与锚杆的粘结强度,取fb=2750KPa
2750
γ0
——
建筑边坡重要性系数
1.10
ξ1
——
砂浆与孔壁土粘结工作条件系数取1.00
1.00
ξ2
——
锚杆抗拉工作条件系数取0.69
土条重切向分力与滑动方向反向时:当下滑力对待
稳定计算目标:自动搜索最危险滑裂面
条分法的土条宽度: 1.000(m)
搜索时的圆心步长: 1.000(m)
搜索时的半径步长: 0.500(m)
------------------------------------------------------------------------
预应力锚杆设计计算书文档
预应力锚杆设计计算书依据《建筑边坡工程技术规范》（GB 50330-2002）一.参数信息锚杆（索）为拉力型锚杆，适用于岩质边坡、土质边坡、岩石基坑以及建（构）筑物锚固的设计、施工和试验。
锚固的型式应根据锚杆锚固段所处部位的岩土层类型、工程特征、锚杆承载力大小、锚杆材料和长度、施工工艺等条件，按下表进行选择：锚杆选型锚杆特征材料锚杆承载力设计值锚杆长度应力状况备注土层锚杆钢筋（II、III级）< 450 kN < 16 m 非预应力锚杆超长时，施工安装难度较大钢绞线、高强钢丝450 〜800 > 10 m 预应力锚杆超长时施工方便精轧螺纹钢筋400 〜800 > 10 m 预应力杆体防腐性好, 施工安装方便岩层锚杆钢筋（II、III级）< 450 kN < 16 m 非预应力锚杆超长时，施工安装难度较大钢绞线、高强钢丝500 〜3000 > 10 m 预应力锚杆超长时施精轧螺纹钢筋400 〜1100 > 10 m预应力或非预应力杆体防腐性好,工方便施工安装方便1.基本计算参数：边坡土体类型为：粘性土；边坡工程安全等级：三级边坡(1.25)；边坡土体重度为：24. 50kN/m3；边坡土体内聚力为：.OOkPa：边坡土体内摩擦角：.00° ；边坡高度为:3. 20m；边坡斜面倾角为：52. 40° ；边坡顶部均布荷载：43. 54kN/m2o2.锚杆设计参数：序号水平拉力(kN)标高(m)锚孔直径(m)锚固角度(° )锚杆间距(m)锚杆材料杆体直径(mm)安全系数1 15. 00 5. 13 0. 04 15. 00 1.50 HRB400 221. 302 15. 00 5. 92 0. 04 15. 00 1.50 HRB100 221.303 15. 00 6. 71 0. 04 15. 00 1.50 HRB400 221. 304 15. 00 7. 50 0. 04 15. 00 1.50 RRB400 221. 30二.预应力锚杆设计计算第1层锚杆的计算：1.锚杆的轴向拉力承载力标准值和设计值可按下式计算:cos a叽=%%其中N ak——锚杆轴向拉力标准值(kN)；N a——锚杆轴向拉力设计值(kN)；H tk——锚杆所受水平拉力标准值(kN)；a ——锚杆与水平面的倾角(° );Y Q —一荷载分项系数。
边坡锚杆设计计算书

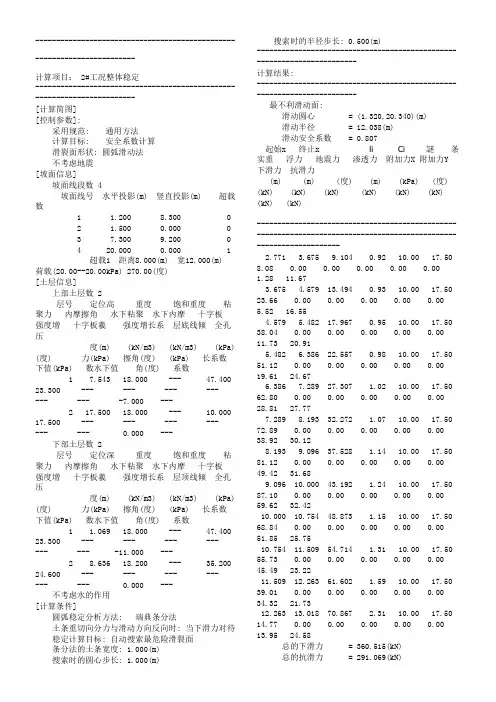

------------------------------------------------------------------------计算项目：2#工况整体稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- --- --- -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- --- --- -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- ------ 0.000 ---不考虑水的作用[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心= (1.320,20.340)(m)滑动半径= 12.038(m)滑动安全系数= 0.807起始x 终止x li Ci 謎条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------2.7713.675 9.104 0.92 10.00 17.50 8.08 0.00 0.00 0.00 0.00 0.00 1.28 11.673.6754.579 13.494 0.93 10.00 17.50 23.66 0.00 0.00 0.00 0.00 0.005.52 16.554.5795.482 17.967 0.95 10.00 17.50 38.04 0.00 0.00 0.00 0.00 0.00 11.73 20.915.4826.386 22.557 0.98 10.00 17.50 51.12 0.00 0.00 0.00 0.00 0.00 19.61 24.676.3867.289 27.307 1.02 10.00 17.50 62.80 0.00 0.00 0.00 0.00 0.00 28.81 27.777.289 8.193 32.272 1.07 10.00 17.50 72.89 0.00 0.00 0.00 0.00 0.00 38.92 30.128.193 9.096 37.528 1.14 10.00 17.50 81.12 0.00 0.00 0.00 0.00 0.00 49.42 31.689.096 10.000 43.192 1.24 10.00 17.50 87.10 0.00 0.00 0.00 0.00 0.00 59.62 32.4210.000 10.754 48.873 1.15 10.00 17.50 68.84 0.00 0.00 0.00 0.00 0.00 51.85 25.7510.754 11.509 54.714 1.31 10.00 17.50 55.73 0.00 0.00 0.00 0.00 0.00 45.49 23.2211.509 12.263 61.602 1.59 10.00 17.50 39.01 0.00 0.00 0.00 0.00 0.00 34.32 21.7312.263 13.018 70.867 2.31 10.00 17.50 14.77 0.00 0.00 0.00 0.00 0.00 13.95 24.58总的下滑力= 360.515(kN)总的抗滑力= 291.069(kN)土体部分下滑力= 360.515(kN)土体部分抗滑力= 291.069(kN)筋带在滑弧切向产生的抗滑力= 0.000(kN)筋带在滑弧法向产生的抗滑力= 0.000(kN)各层土层的主动土压力水平分力标准值计算：主动土压力系数222)cos(*)cos()sin(*)sin(1)cos(cos)(cos⎥⎦⎤⎢⎣⎡-+-+++-=βρρδβϕϕδδρρρϕaKρ—为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负ϕ—岩土体内摩擦角δ—墙背与土体之间的摩擦角β—坡顶表面倾角β=0；δ=0.5iϕ；1ϕ=17.5；ρ=-48代入得1aK=0.28；素填土：112aaKc-=σ=68.1028.0102--=⨯⨯-Kpa（设计值取0）1111112aaaKcKh-=γσ= 15.3628.010228.011.90.18=⨯⨯-⨯⨯Kpa土压力合力的水平分力：08.12715.36031.75.0)(21111=⨯⨯=+'=aahkhEσσKN侧向岩土压力合力的水平分力标准值：08.1271==hkhkEE KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中13.19)11.9875.0/(08.1272.1875.0/2.12.1=⨯⨯==HEehkhkKpa二、2-2截面锚杆受力计算及截面、配置长度设计N Zi(m)σi(kN/m2)Sx(m)Sy(m)Htk(kN)cosβNak (kN) Na As(mm2)锚杆用钢筋直径（mm)钢筋根数实配db(mm2)f rb(kpa)f b(kpa) l a土l a砂浆L自由段(m)锚杆最小长度L(m)满足稳定计算实设长度(m) σiSxSyHtk/cosβγQNak γ0Na/ξ2f yNak/ξ1ЛDf rbγ0Na/ξ3nЛdf b锚杆134.50 19.13 2.50 2.50 119.57 0.91 131.93171.51 207.14 15.23 420.00 32 2750 10.09 0.80 5.00 15.09 16.00 237.00 19.13 2.50 2.50 119.57 0.91 131.93171.51 207.14 15.23 420.00 32 2750 10.09 0.80 5.00 15.09 16.00 339.50 19.13 2.50 2.50 119.57 0.91 131.93171.51 207.14 15.23 420.00 32 2750 10.09 0.80 6.00 16.09 17.00 442.00 19.13 2.50 1.50 71.74 0.91 79.16102.91 124.28 15.23 420.00 32 2750 6.06 0.48 5.00 11.06 16.00锚杆计算表中符号说明Z i——第i个锚杆的高度σi——第i层锚杆所在位置水平土压力应力Sx，S y——锚杆之间水平与竖直间距β——锚杆与水平面夹角25Htk ——锚杆所受水平拉力标准值Nak ——锚杆所受轴向拉力标准值Na ——锚杆所受轴向拉力设计值γQ ——分项系数，取1.3 1.3As ——锚杆计算面积fy ——锚杆抗拉强度设计值取1320MPa 1320f rb——砂浆与孔壁土粘结强度特征值(取锚固段各土层加权平均值)f b——锚杆与砂浆粘结强度特征值2750T土——砂浆与孔壁的有效锚固力T砂浆——锚杆与砂浆的有效锚固力l a土——第i层锚杆与孔壁有效锚固长度l a砂浆——第i层锚杆与砂浆有效锚固长度D 钻孔直径取0.13米0.13L自由段——锚杆自由段长度L ——锚杆最小总长度ξ1——砂浆与孔壁土粘结工作条件系数取1.000 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69 0ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60 0γ0——建筑边坡重要性系数1.10三、2-2截面锚杆的抗拔能力计算锚杆体的抗拉断能力砂浆与土体的粘结能力砂浆与锚杆体的粘结能力锚索n d dh As(mm2)lei T i=As*fy*ξ2/γ0T土= π*dh*lei *f rb*ξ1T砂浆= nπ*d*lei*fb*ξ3/γ01 3 15.24 0.13 420 11.00 347.8 143.8 2370.02 3 15.24 0.13 420 11.00 347.8 143.8 2370.03 3 15.24 0.13 420 11.00 347.8 143.8 2370.04 3 15.24 0.13 420 11.00 347.8 143.8 2370.0符号说明：d ——锚杆钢筋直径dh ——钻孔直径lei ——有效锚固长度fy ——锚杆抗拉强度设计值，取fy=1320MPa 1320f rb——砂浆与孔壁土层的粘结强度f rbf b——砂浆与锚杆的粘结强度,取fb=2750KPa 2750γ0——建筑边坡重要性系数 1.10ξ1——砂浆与孔壁土粘结工作条件系数取1.00 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60四、2-2截面加锚杆支护后边坡稳定计算土条编号土条自重Wiαi sinαi cosαi Sx竖向超载下滑力A=(W i+q)*Sx*sinαiφ摩阻力 B =(Wi+q)*cosαi*S x*tanφci li粘聚力C=ci*li*SxPiD =∑Pi*cos(βi+αi)E =∑Pi*sin(βi+αi)*tanφ1 20.686 10.00 0.174 0.985 2.500 0.00 9.0 17.5 16.1 10.0 1.49 37.2 143.8 117.76 26.002 59.613 18.00 0.309 0.951 2.500 0.00 46.1 17.5 44.7 10.0 1.54 38.5 143.8 105.14 30.913 93.022 25.00 0.423 0.906 2.500 0.00 98.3 17.5 66.5 10.0 1.62 40.5 143.8 92.41 34.724 119.952 33.00 0.545 0.839 2.500 0.00 163.3 17.5 79.3 10.0 1.75 43.8 143.8 76.18 38.445 138.451 42.00 0.669 0.743 2.500 0.00 231.6 17.5 81.1 10.0 1.97 49.4 143.8 56.17 41.726 117.319 52.00 0.788 0.616 2.500 0.00 231.1 17.5 56.9 10.0 2.41 60.2 143.8 32.34 44.177 46.087 67.00 0.921 0.391 2.500 0.00 106.1 17.5 14.2 10.0 3.81 95.2 143.8 -5.02 45.30合计合计885.4 358.7 364.7 474.98 261.26稳定性系数：K = B + C + D + E / A = 1.65符号说明：αi ——破裂面与水平面的夹角Sx ——锚索的水平间距φ——土层内摩擦角标准值ci ——土体的粘聚力标准值li ——土条沿破裂面的长度βi ——锚索与水平面夹角25p i——锚索的锚固力（取计算抗拔能力最小值）------------------------------------------------------------------------计算项目：2#1次加筋后稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- ------ -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- ------ 0.000 ---下部土层数2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- ------ -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- ------ 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 4筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.002 13.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.003 11.00 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.004 8.50 2.50 25.00 25.00 347.80 20.00 0.40 32.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心= (3.360,18.540)(m)滑动半径= 10.052(m)滑动安全系数= 1.307起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------2.8593.752 -0.312 0.89 10.00 17.50 9.08 0.00 0.00 0.00 0.00 0.00 -0.05 11.793.7524.644 4.787 0.90 10.00 17.50 26.59 0.00 0.00 0.00 0.00 0.00 2.22 17.314.6445.537 9.924 0.91 10.00 17.50 42.81 0.00 0.00 0.00 0.00 0.00 7.38 22.365.5376.430 15.144 0.93 10.00 17.50 57.69 0.00 0.00 0.00 0.00 0.00 15.07 26.816.4307.322 20.497 0.95 10.00 17.50 71.14 0.00 0.00 0.00 0.00 0.00 24.91 30.547.322 8.215 26.047 0.99 10.00 17.50 83.03 0.00 0.00 0.00 0.00 0.00 36.46 33.468.215 9.107 31.876 1.05 10.00 17.50 93.14 0.00 0.00 0.00 0.00 0.00 49.19 35.459.107 10.000 38.108 1.14 10.00 17.50 101.13 0.00 0.00 0.00 0.00 0.00 62.41 36.4410.000 10.840 44.712 1.18 10.00 17.50 92.05 0.00 0.00 0.00 0.00 0.00 64.76 32.4410.840 11.679 51.967 1.36 10.00 17.50 77.66 0.00 0.00 0.00 0.00 0.00 61.17 28.7211.679 12.519 60.756 1.72 10.00 17.50 58.22 0.00 0.00 0.00 0.00 0.00 50.80 26.1712.519 13.358 74.861 3.23 10.00 17.50 23.44 0.00 0.00 0.00 0.00 0.00 22.63 34.21筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 102.400 139.120 抗拔力20.000 90.007 0.000 102.4002 102.400 139.120 抗拔力20.000 72.020 31.610 97.3993 102.400 139.120 抗拔力20.000 51.866 63.232 80.5454 0.000 0.000 抗拉力0.000 0.000 0.000 0.000总的下滑力= 396.941(kN) 总的抗滑力= 518.959(kN)土体部分下滑力= 396.941(kN)土体部分抗滑力= 335.726(kN)筋带在滑弧切向产生的抗滑力= 94.842(kN) 筋带在滑弧法向产生的抗滑力= 88.392(kN)------------------------------------------------------------------------计算项目：2#1次加筋最大滑动面稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- ------ -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- --- --- 0.000 ---下部土层数2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- ------ -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- ------ 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 4筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 18.00 25.00 347.80 10.00 0.40 32.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: (null)条分法的土条宽度: 1.000(m)圆弧入口起点x坐标: 10.000(m)圆弧入口终点x坐标: 18.000(m)圆弧出口起点x坐标: -5.000(m)圆弧出口终点x坐标: 0.000(m)搜索时的圆心步长: 1.000(m)入口搜索步长: 1.000(m)出口搜索步长: 1.000(m)搜索圆弧底的上限: 1000.000(m)搜索圆弧底的下限: -1000.000(m)圆弧限制最小弓高: 1.000(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心= (-0.390,16.415)(m)滑动半径= 16.426(m)滑动安全系数= 1.352起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)---------------------------------------------------------------------------------------------------------------------1.000 -0.500 -1.256 0.50 47.40 23.30 0.05 0.00 0.00 0.00 0.00 0.00 -0.00 23.73-0.500 0.000 0.489 0.50 47.40 23.30 0.08 0.00 0.00 0.00 0.00 0.00 0.00 23.740.000 0.220 1.744 0.22 47.40 23.30 3.02 0.00 0.00 0.00 0.00 0.00 0.09 11.730.220 1.091 3.650 0.87 47.40 23.30 70.59 0.00 0.00 0.00 0.00 0.00 4.49 71.701.091 1.200 5.363 0.11 47.40 23.30 15.49 0.00 0.00 0.00 0.00 0.00 1.45 11.851.200 1.950 6.873 0.76 47.40 23.30 110.55 0.00 0.00 0.00 0.00 0.00 13.23 83.081.9502.700 9.517 0.76 47.40 23.30 109.09 0.00 0.00 0.00 0.00 0.00 18.04 82.392.7003.613 12.473 0.93 47.40 23.30 139.48 0.00 0.00 0.00 0.00 0.00 30.13 102.963.6134.525 15.757 0.95 47.40 23.30 154.60 0.00 0.00 0.00 0.00 0.00 41.98 109.034.5255.438 19.095 0.97 47.40 23.30 168.78 0.00 0.00 0.00 0.00 0.00 55.22 114.475.4386.350 22.503 0.99 47.40 23.30 181.97 0.00 0.00 0.00 0.00 0.00 69.64 119.236.3507.262 25.996 1.02 47.40 23.30 194.10 0.00 0.00 0.00 0.00 0.00 85.08 123.267.262 8.175 29.598 1.05 47.40 23.30 205.08 0.00 0.00 0.00 0.00 0.00 101.29 126.558.175 9.088 33.334 1.09 47.40 23.30 214.78 0.00 0.00 0.00 0.00 0.00 118.03 129.069.088 10.000 37.238 1.15 47.40 23.30 223.04 0.00 0.00 0.00 0.00 0.00134.97 130.8110.000 10.871 41.258 1.16 47.40 23.30 210.38 0.00 0.00 0.00 0.00 0.00138.73 123.0110.871 11.741 45.442 1.24 47.40 23.30 197.47 0.00 0.00 0.00 0.00 0.00140.70 118.4911.741 12.612 49.968 1.35 47.40 23.30 182.42 0.00 0.00 0.00 0.00 0.00139.68 114.7012.612 13.482 54.975 1.52 47.40 23.30 164.57 0.00 0.00 0.00 0.00 0.00134.77 112.6013.482 14.353 60.728 1.78 47.40 23.30 142.67 0.00 0.00 0.00 0.00 0.00124.45 114.4714.353 15.194 67.707 2.22 10.00 17.50 110.62 0.00 0.00 0.00 0.00 0.00102.36 35.4315.194 16.036 80.790 5.28 10.00 17.50 55.76 0.00 0.00 0.00 0.00 0.00 55.04 55.62筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 51.200 139.120 抗拔力10.000 102.346 0.000 50.0162 47.877 139.120 抗拔力9.351 91.424 0.000 47.8623 45.196 139.120 抗拔力8.827 80.553 7.418 44.5834 45.678 139.120 抗拔力8.921 69.323 16.129 42.735总的下滑力= 1509.363(kN)总的抗滑力= 2040.771(kN)土体部分下滑力= 1509.363(kN)土体部分抗滑力= 1948.758(kN)筋带在滑弧切向产生的抗滑力= 23.547(kN)筋带在滑弧法向产生的抗滑力= 68.466(kN)各层土层的主动土压力水平分力标准值计算：主动土压力系数222)cos(*)cos()sin(*)sin(1)cos(cos)(cos⎥⎦⎤⎢⎣⎡-+-+++-=βρρδβϕϕδδρρρϕaKρ—为墙背倾角，即墙背与沿垂线之间夹角，俯斜为正，仰斜为负ϕ—岩土体内摩擦角δ—墙背与土体之间的摩擦角β—坡顶表面倾角β=0；δ=0.5iϕ；1ϕ=17.5；2ϕ=17.5；3ϕ=23.3；1ρ=-48；2ρ=-8代入得1aK=0.28；2aK=0.44；3aK=0.34；素填土：112aaKc-=σ=68.1028.0102--=⨯⨯-Kpa（设计值取0）1111112aaaKcKh-=γσ= 61.3628.010228.02.90.18=⨯⨯-⨯⨯Kpa土压力合力的水平分力：35.13061.3671215.0)(21111=⨯⨯=+'=aahkhEσσKN素填土：2221112aaaKcKh-='γσ=34.6044.010244.02.90.18=⨯⨯-⨯⨯Kpa222221122)(aaaKcKhh-+=γγσ=40.6644.010244.0)757.00.182.90.18(=⨯⨯-⨯⨯+⨯Kpa土压力合力的水平分力：97.47)40.6631.60(757.05.0)(212122=+⨯⨯=+'=aahkhEσσKN粉质粘土：333221122)(aaaKcKhh-+='γγσ=77.534.04.47234.0)757.00.182.90.18(=⨯⨯-⨯⨯+⨯Kpa33333221132)(aaaKcKhhh-++=γγγσ=08.5234.04.47234.0)543.70.18757.00.182.90.18(=⨯⨯-⨯⨯+⨯+⨯Kpa土压力合力的水平分力：21.218)08.5277.5(543.75.0)(213233=+⨯⨯=+'=aahkhEσσKN侧向岩土压力合力的水平分力标准值：54.39621.21897.4735.130321=++=++=hkhkhkhkEEEE KN考虑到土钉、锚杆（索）的约束作用，边坡土应力分布：其中08.31)5.17875.0/(54.3962.1875.0/2.12.1=⨯⨯==HEehkhkKpa二、2-2截面锚杆受力计算及截面、配置长度设计N Zi(m)σi(kN/m2) Sx(m)Sy(m) Htk (kN) cosβNak (kN) Na As(mm2)锚杆用钢筋直径（mm)钢筋根数实配db(mm2) f rb(kpa) f b(kpa) l a土l a砂浆L自由段(m)锚杆最小长度L(m)满足稳定计算实设长度(m) σiSxSy Ht k/cosβγQ Nak γ0Na/ξ2f yNak/ξ1ЛDf rbγ0Na/ξ3nЛdf b锚杆1 27.00 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.2 3 420.00 40 2750 12.65 1.25 5.00 17.65 15.002 29.50 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.23 420.00 40 2750 12.65 1.25 8.00 20.65 18.003 32.00 31.08 2.50 2.50 194.22 0.94 206.69 268.69 324.51 15.2 3 420.00 40 2750 12.65 1.25 11.00 23.65 20.004 34.50 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.005 37.00 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.006 39.50 31.08 2.50 2.50 194.22 0.91 214.30 278.59 336.46 15.2 3 420.00 32 2750 16.40 1.29 11.00 27.40 21.007 42.00 31.08 2.50 1.50 155.38 0.91 171.44 222.87 269.17 15.2 3 420.00 32 2750 13.12 1.03 10.00 23.12 19.00锚杆计算表中符号说明Z i——第i个锚杆的高度σi——第i层锚杆所在位置水平土压力应力Sx，S y——锚杆之间水平与竖直间距β——锚杆与水平面夹角20Htk ——锚杆所受水平拉力标准值Nak ——锚杆所受轴向拉力标准值Na ——锚杆所受轴向拉力设计值γQ ——分项系数，取1.3 1.3As ——锚杆计算面积fy ——锚杆抗拉强度设计值取1320MPa 1320f rb——砂浆与孔壁土粘结强度特征值(取锚固段各土层加权平均值)f b——锚杆与砂浆粘结强度特征值 2750T土——砂浆与孔壁的有效锚固力T砂浆——锚杆与砂浆的有效锚固力l a土——第i层锚杆与孔壁有效锚固长度l a砂浆——第i层锚杆与砂浆有效锚固长度D 钻孔直径取0.13米 0.13L自由段——锚杆自由段长度L ——锚杆最小总长度ξ1——砂浆与孔壁土粘结工作条件系数取1.0001.00ξ2——锚杆抗拉工作条件系数取0.69 0.69 0ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60 0γ0——建筑边坡重要性系数1.10三、2-2截面锚杆的抗拔能力计算锚杆体的抗拉断能力砂浆与土体的粘结能力砂浆与锚杆体的粘结能力锚索n d dh As(mm2)lei T i=As*fy*ξ2/γ0T土= π*dh*lei *f rb*ξ1T砂浆= nπ*d*lei*fb*ξ3/γ01 3 15.24 0.13 420 10.00 347.8 163.4 2154.52 3 15.24 0.13 420 10.00 347.8 163.4 2154.53 3 15.24 0.13 420 9.00 347.8 147.0 1939.14 3 15.24 0.13 420 10.00 347.8 130.7 2154.55 3 15.24 0.13 420 10.00 347.8 130.7 2154.56 3 15.24 0.13 420 10.00 347.8 130.7 2154.57 3 15.24 0.13 420 9.00 347.8 117.6 1939.1符号说明：d ——锚杆钢筋直径dh ——钻孔直径lei ——有效锚固长度fy ——锚杆抗拉强度设计值，取fy=360MPa 1320f rb——砂浆与孔壁土层的粘结强度frbf b——砂浆与锚杆的粘结强度,取fb=2100KPa 2750γ0——建筑边坡重要性系数 1.10ξ1——砂浆与孔壁土粘结工作条件系数取1.00 1.00ξ2——锚杆抗拉工作条件系数取0.69 0.69ξ3——锚杆与砂浆粘结工作条件系数取0.6 0.60四、2-2截面加锚杆支护后边坡稳定计算土条编号土条自重Wiαi sinαi cosαi Sx竖向超载下滑力A=(W i+q)*Sx*sinαiφ摩阻力 B =(Wi+q)*cosαi*S x*tanφci li粘聚力C=ci*li*SxPiD =∑Pi*cos(βi+αi)E =∑Pi*sin(βi+αi)*tanφ1 249.121 5.00 0.087 0.996 2.500 0.00 54.3 23.3 267.2 47.4 2.31 273.5 163.4 148.06 29.732 362.506 14.00 0.242 0.970 2.500 0.00 219.2 23.3 378.7 47.4 2.36 279.3 163.4 135.43 39.343 449.316 22.00 0.375 0.927 2.500 0.00 420.8 23.3 448.5 47.4 2.47 292.7 147.0 109.26 42.374 521.120 31.00 0.515 0.857 2.500 0.00 671.0 23.3 480.9 47.4 2.67 316.4 130.7 82.25 43.745 547.170 41.00 0.656 0.755 2.500 0.00 897.4 23.3 444.6 47.4 3.03 358.8 130.7 63.36 49.236 452.626 53.00 0.799 0.602 2.500 0.00 903.7 23.3 293.3 47.4 3.78 447.8 130.7 38.21 53.827 195.438 77.00 0.974 0.225 2.500 0.00 476.1 17.5 34.7 10.0 9.90 247.5 117.6 -14.33 36.81 合计合计3642.5 2347.9 2216.0 562.24 295.05稳定性系数：K = B + C + D + E / A = 1.49符号说明：αi ——破裂面与水平面的夹角Sx ——锚索的水平间距φ——土层内摩擦角标准值ci ——土体的粘聚力标准值li ——土条沿破裂面的长度βi ——锚索与水平面夹角20 p i——锚索的锚固力（取计算抗拔能力最小值）------------------------------------------------------------------------计算项目：2#2次加筋稳定------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数4坡面线号水平投影(m) 竖直投影(m) 超载数1 1.200 8.300 02 1.500 0.000 03 7.300 9.200 04 20.000 0.000 1超载1 距离8.000(m) 宽12.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数2层号定位高重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层底线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 7.543 18.000 --- 47.400 23.300 --- --- --- --- ------ -7.000 ---2 17.500 18.000 --- 10.000 17.500 --- --- --- --- ------ 0.000 ---下部土层数2层号定位深重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板τ 强度增十字板τ水强度增长系层顶线倾全孔压度(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值角(度) 系数1 1.069 18.000 --- 47.400 23.300 --- --- --- --- ------ -11.000 ---2 8.636 18.200 --- 35.200 24.600 --- --- --- --- ------ 0.000 ---不考虑水的作用[筋带信息]采用锚杆锚杆道数: 7筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 16.00 2.50 19.00 25.00 347.80 10.00 0.40 32.00 1.002 13.50 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.003 11.00 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.004 8.50 2.50 21.00 25.00 347.80 10.00 0.40 32.00 1.005 6.00 2.50 20.00 20.00 347.80 10.00 0.40 40.00 1.006 3.50 2.50 18.00 20.00 347.80 10.00 0.40 40.00 1.007 1.00 2.50 15.00 20.00 347.80 10.00 0.40 40.00 1.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: (null)条分法的土条宽度: 1.000(m)圆弧入口起点x坐标: 10.000(m)圆弧入口终点x坐标: 18.000(m)圆弧出口起点x坐标: -5.000(m)圆弧出口终点x坐标: 0.000(m)搜索时的圆心步长: 1.000(m)入口搜索步长: 1.000(m)出口搜索步长: 1.000(m)搜索圆弧底的上限: 1000.000(m)搜索圆弧底的下限: -1000.000(m)圆弧限制最小弓高: 1.000(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心= (-0.365,17.354)(m)滑动半径= 17.366(m)滑动安全系数= 1.485起始x 终止x α li Ci Φi 条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)---------------------------------------------------------------------------------------------------------------------1.000 0.000 -0.446 1.00 47.40 23.30 0.07 0.00 0.00 0.00 0.00 0.00 -0.00 47.440.000 0.270 1.650 0.27 47.40 23.30 4.56 0.00 0.00 0.00 0.00 0.00 0.13 14.770.270 1.091 3.452 0.82 47.40 23.30 69.13 0.00 0.00 0.00 0.00 0.00 4.16 68.681.091 1.200 4.989 0.11 47.40 23.30 15.50 0.00 0.00 0.00 0.00 0.00 1.35 11.861.200 1.950 6.416 0.75 47.40 23.30 110.68 0.00 0.00 0.00 0.00 0.00 12.37 83.151.9502.700 8.913 0.76 47.40 23.30 109.32 0.00 0.00 0.00 0.00 0.00 16.94 82.502.7003.613 11.703 0.93 47.40 23.30 139.93 0.00 0.00 0.00 0.00 0.00 28.38 103.193.6134.525 14.798 0.94 47.40 23.30 155.29 0.00 0.00 0.00 0.00 0.00 39.66 109.404.5255.438 17.937 0.96 47.40 23.30 169.77 0.00 0.00 0.00 0.00 0.00 52.29 115.035.4386.350 21.134 0.98 47.40 23.30 183.34 0.00 0.00 0.00 0.00 0.00 66.10 120.026.3507.262 24.401 1.00 47.40 23.30 195.93 0.00 0.00 0.00 0.00 0.00 80.94 124.357.262 8.175 27.756 1.03 47.40 23.30 207.48 0.00 0.00 0.00 0.00 0.00 96.62 127.968.175 9.088 31.218 1.07 47.40 23.30 217.88 0.00 0.00 0.00 0.00 0.00 112.93 130.839.088 10.000 34.812 1.11 47.40 23.30 227.02 0.00 0.00 0.00 0.00 0.00129.60 132.9610.000 10.999 38.759 1.28 47.40 23.30 245.90 0.00 0.00 0.00 0.00 0.00153.95 143.3010.999 11.998 43.131 1.37 47.40 23.30 230.28 0.00 0.00 0.00 0.00 0.00 157.44 137.2611.998 12.996 47.845 1.49 47.40 23.30 211.96 0.00 0.00 0.00 0.00 0.00157.13 131.8212.996 13.995 53.042 1.66 47.40 23.30 190.11 0.00 0.00 0.00 0.00 0.00151.91 128.0013.995 14.994 58.983 1.94 47.40 23.30 163.24 0.00 0.00 0.00 0.00 0.00139.90 128.1514.994 15.663 64.772 1.57 10.00 17.50 90.79 0.00 0.00 0.00 0.00 0.00 82.13 27.9015.663 16.332 70.704 2.03 10.00 17.50 70.74 0.00 0.00 0.00 0.00 0.00 66.76 27.6316.332 17.001 82.023 4.84 10.00 17.50 30.50 0.00 0.00 0.00 0.00 0.00 30.20 49.69筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 51.200 139.120 抗拔力10.000 98.779 0.000 50.6002 51.200 139.120 抗拔力10.000 88.503 1.338 51.1833 51.200 139.120 抗拔力10.000 78.177 10.490 50.1144 51.200 139.120 抗拔力10.000 67.441 19.642 47.2825 64.000 139.120 抗拔力10.000 53.835 37.767 51.6686 64.000 139.120 抗拔力10.000 42.902 46.881 43.5687 64.000 139.120 抗拔力10.000 28.965 55.995 30.994总的下滑力= 1580.901(kN)总的抗滑力= 2347.856(kN)土体部分下滑力= 1580.901(kN)土体部分抗滑力= 2047.343(kN)筋带在滑弧切向产生的抗滑力= 172.113(kN)筋带在滑弧法向产生的抗滑力= 128.401(kN)word格式文档专业整理word 格式文档专业整理2-2剖面肋柱计算：============================================一、锚杆肋柱计算，根据边坡土应力分布图，肋柱所受水平方向土压力为31.08kpa ，垂直于坡面的土压力为 31.08kpa ×sin82º=30.78kpa 。
(完整版)边坡锚杆支护施工方案
陇城壹号边坡施工方案一、编制依据（1）《建筑边坡工程技术规范》（GB50330—2013)（2）《混凝土结构设计规范》（GB50010-2010)（3）《湿陷性黄土地区建筑规范》(GB50025—2004）（4）《建筑结构荷载规范》(GB50009—2012）（5）《岩土锚杆（索)技术规程》（CECS22-2005）（6）《锚杆喷射混凝土支护技术规范》（GB50086—2001)（7）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（8）《陇城壹号二期、三期住宅外边坡支护勘察项目岩土工程勘察报告》二、工程概况2.1 工程设计概况拟建的陇城壹号项目工程场地位于甘肃省陇南市武都区东江新区，212国道以北，5号规划路以西，彩虹桥以东。
陇城壹号工程场地存在三段高陡边坡，1号坡位于场地西北侧，2号坡位于拟建场地东南侧，3号坡位于场地东侧，其中1号边坡长约540。
00m，坡高23.00～27。
00m,坡度为40~60度的岩质边坡，该边坡自钻孔ZK8到钻孔ZK4范围内,目前已设置长度约130.00m左右的挡土墙;2#边坡长约80。
00m,坡高17。
00~20。
00m，坡度为35～59度的土质边坡，目前该边坡范围内未采取任何防护措施；3号边坡长约180。
00m，坡高24。
00～28.00m,坡度为45~55度的土质边坡,目前该边坡范围内未采取任何防护措施.2号坡支护主要采用预应力锚杆格构+逐级放坡的支护措施,坡面采用生态袋及植被护坡方式，坡面绿化由景观设计单位完成。
2。
2 工程地质情况2.2。
1 边坡地层岩性及地下水概况根据勘探资料,2号边坡和3号边坡所在场地土主要粉质粘土和卵石组成，现自上而下分述如下：粉质粘土：黄褐色，图纸不均匀,局部含红色粘土薄层，无摇震反应，干强度中等，稍有光泽，韧性中等,硬塑状态。
厚度:6.80~18.70m；层底标高：1006.39～1011.59m；层顶标高:1013。
锚杆锚固力计算(按2013版边坡规范编写)
1.10 14.56 0.25 14.00 0.24 20.00 0.35 16.00 7932.90 8358.00 368.19 351.55 3.50 5.00 246.09 2.00 1320.00 652.51 2.40 130.00 270.00 5.36 #NAME? 0 11.17 0.19 18.00 0.31 20.00 0.35 11.00 305.90 302.60 33.89 30.55 2.00 2.00 30.55 2.00 360.00 169.72 2.40 130.00 20.00 8.98 20.00 8.00 2.10 0.07
1.10 14.56 0.25 15.00 0.26 21.00 0.37 16.00 4969.00 5202.00 263.90 251.17 3.50 3.00 293.03 2.00 1320.00 776.98 2.40 130.00 270.00 6.38 #NAME? 1.00 2.10 #NAME?
设计安全系数k 结构面倾角a(度) 结构面内摩擦角（度） 锚杆入射角（度） 结构面粘聚力C(kPa) 结构面长度 累积下滑力 累积抗滑力 剩余下滑力（KN/m） 每延米锚杆轴向拉力标准值Nak（KN/m） 锚杆水平间距（m） 锚杆根数 单根锚杆轴向拉力标准值Nak（KN） 锚杆杆体抗拉安全系数Kb 钢筋、钢绞线抗拉强度设计值fy,fpy 普通钢筋锚杆AS（mm ） 锚杆锚固体抗拔安全系数K 锚杆钻孔直径D（mm） 岩土层与锚固体极限粘结强度标准值（kPa） 锚杆锚固长度（m） 选用钢筋 根数 钢筋与锚固砂浆间的粘结强度设计值 锚筋与砂浆间的锚固长度（m）
2
1.10 16.56 0.29 12.00 0.21 15.00 0.26 13.00 1329.70 1339.20 123.47 117.75 2.50 3.00 98.13 2.00 360.00 681.44 2.40 110.00 270.00 2.52 #NAME? 1.00 2.10 #NAME?
边坡锚固结构及设计计算讲解
边坡锚固结构及设计计算讲解一、概述岩土工程的研究对象是复杂地质体，在漫长的地质年代里，由于地质构造运动、自然风化和人类活动等作用，形成了大量诸如断层、层理、节理、软弱夹层、溶沟、溶槽等地质缺陷。
在一定的时间和条件下，岩土体可能处于相对稳定的平衡状态；若条件改变，原有的平衡状态就可能遭到破坏，如在岩土工程开挖与施工过程中，其原有应力场重新分布，从而导致岩土体发生变形，进而产生坍落、塌陷、岩崩、滑坡及地面沉降等地质灾害。
为预防和治理此类灾害，工程上常将一种受拉杆件埋入岩土体，用以调动和提高岩土体的自身强度和自稳能力，这种受拉杆件称为锚杆或锚索(以下统称为锚杆)，其所起的作用即为锚固。
运用数学、力学和工程材料等科学知识解决岩土工程中的锚固设计、计算、施工和监测等方面问题的技术和工艺称为锚固工程。
二、锚杆类型边坡工程中使用的锚杆是一种安设在岩土层深处的受拉杆件，其一端与工程构筑物相连，另一端锚固在岩土层中，必要时需对其施加预应力，以承受岩土压力、水压力或风荷载等所产生的拉力，再将拉力传递到深部稳定岩土层中，达到有效承受结构荷载及防止边坡变形失稳的目的。
预应力是人为对锚杆施加的张应力，从而对边坡施加主动压力。
因此，预应力锚杆不同于非预应力锚杆，后者只有当岩土体产生变形时才承受张力，且张力随位移增大而增大，故这种张力主要只对变形体起悬吊作用。
所以，预应力锚杆属于主动加固措施，而非预应力锚杆属于被动加固措施。
在边坡锚固工程中，前者比后者应用更为广泛。
工程上常按以下方法分类：(1) 按应用对象划分，包括岩石锚杆、土层锚杆；(2) 按是否预先施加应力划分，包括预应力锚杆、非预应力锚杆；(3) 按锚固机理划分，包括黏结式锚杆(水泥砂浆锚杆、树脂锚杆)、摩擦式锚杆(缝管式、水胀式及楔缝式锚杆)、端头锚固式(机械式)锚杆和混合式锚杆；(4) 按锚固体传力方式及荷载分布条件划分，包括压力型锚杆、拉力型锚杆、压力分散型锚杆和拉力分散型锚杆；(5) 按锚固部分大小划分，包括全长锚固式锚杆和端部锚固式锚杆；(6) 按锚固体形态划分，包括圆柱型锚杆、端部扩大型锚杆和连续球型锚杆。
边坡锚杆施工专项方案
港马迹山三期工程配套堆场陆域形成及软基处理项目边坡防护工程锚杆工程专项施工方案编制：审核：审批：创越建设工程2018年12月目录第一章编制依据 (1)第二章工程概况 (1)2.1、治理现状概况 (1)2.2、工程地质现状概况 (3)2.3、工程治理主要手段（方法） (3)第三章、施工准备 (4)锚杆施工工艺流程图见图3: (4)3.1、施工组织机构 (4)3.2、施工人员安排 (4)3.3、机械设备、试验检测及测量仪器配置情况 (4)3.4、施工临时场地建设 (6)3.5、测量准备工作 (6)3.6、原材料准备 (6)3.7、锚杆试验 (6)3.8、技术交底 (8)第四章、施工计划 (8)第五章、锚杆工程施工 (9)5.1 施工程序 (9)5.2 施工测量放样 (13)5.3搭接工作平台 (13)5.4设备安装就位 (13)5.5钻孔 (13)5.6锚杆制作 (14)5.7下锚杆 (15)5.8注浆 (15)5.9 锚喷钢筋网制作 (16)5.10 喷砼 (16)5.11 封锚 (16)5.12 随机锚杆施工 (16)5.13 工序报检 (17)第六章质量安全文明施工措施 (18)6.1质量控制措施 (18)6.2 安全生产保证措施 (21)6.3 环境保护 (21)6.4、文明施工 (22)第一章编制依据1、为保证本锚杆锚固工程施工和验收应满足但不限于下列文件、规、标准和国家、企业的相关规定要求：1）、《港马迹山三期工程配套堆场陆域形成及软基处理项目边坡防护工程施工图设计》；2）、《建筑边坡工程技术规》（GB50330-2013)。
3）、《建筑边坡工程鉴定与加固技术规》（GB 50843-2013）。
4）、《混凝土结构设计规》（GB50010-2002）。
5）、《岩土锚杆(索)技术规程》（CECS22:2005）。
6）、《岩土锚杆与喷射混凝土支护工程技术规》（GB50086-2015）。
7）、《岩土工程监测规》（YS5229-96）。
