熔断器额定电流的选择和使用须知
f+c开关熔断器选择原则
f+c开关熔断器选择原则
选择熔断器时，需要考虑以下原则：
1. 电流负载：熔断器的额定电流应该大于或等于负载的额定电流，以确保正常工作并避免过载。
2. 短路电流：熔断器应该能够承受系统中可能出现的最大短路电流。
这可以通过查看电力系统的短路容量来确定。
3. 使用环境：选择的熔断器应该能够适应所在环境的要求，例如防尘、防潮等级。
4. 保护等级：根据需要，选择适当的保护等级。
例如，选择具有较高断裂能力和更好的过电流保护的熔断器。
5. 使用寿命：选择具有较长使用寿命的熔断器，以降低更换频率和维修成本。
6. 安装和操作：选择易于安装和操作的熔断器，以减少不必要的困扰和安全风险。
7. 成本效益：根据预算和需求，选择经济实惠的熔断器，同时保证满足安全和性能要求。
注意：这些原则只是一般指导，实际选择熔断器时还应根据具体情况和要求进行评估和选择。
09.熔断器的选择与常见故障的处理方法
处理方法 更换熔体
排除负载故障 更换熔体 重新连接
IRN=1.57 ISCR 式中ISCR为可控硅整流元件的额定电流Biblioteka 2 熔断器的常见故障及处理方法
熔断器的常见故障及处理方法如表1-5所示。 表1-5 熔断器的常见故障及处理方法
故障现象 电路接通瞬间熔体熔断 熔体未熔断但电路不通
产生原因 熔体电流等级选择过小
负载侧短路或接地 熔体安装时受机械损伤 熔体或接线座接触不良
知识点：熔断器的选择与常见故障的处理方法
主讲教师：冯泽虎
目 录：
1 熔断器的选择 2 熔断器的常见故障及处理方法
2
1 熔断器的选择
熔断器的额定电流应大于等于所装熔体的额定电流， 因此确定熔体电流是选择熔断器的主要任务，具体来说有 下列几条原则：
（1）对于照明线路或电阻炉等没有冲击性电流的负载， 熔断器作过载和短路保护用，熔体的额定电流应大于或等于 负载的额定电流，即IRN≥IN，式中，IRN为熔体的额定电流， IN为负载的额定电流。
1 熔断器的选择
（2）电动机的启动电流很大，熔体在短时通过较大的启动电流时， 不应熔断，因此熔体的额定电流选的较大，熔断器对电动机只宜作短路 保护而不用作过载保护。
a.保护单台长期工作的电机熔体电流可按最大起动电流选取，也可 按下式选取：
IRN ≥ (1.5～2.5)IN
1 熔断器的选择
式中IRN--熔体额定电流；IN--电动机额定电流。如果电动机频繁起动， 式中系数可适当加大至3～3.5，具体应根据实际情况而定。
b.保护多台长期工作的电机，出现尖峰电流时，熔断器不应熔断，则 应按下式计算：
IRN ≥ (1.5～2.5)IN max+ΣIN IN max-容量最大的一台电动机的额定电流，ΣIN——其余各台电动机额定 电流之和。
跌落式熔断器熔丝额定电流
跌落式熔断器熔丝额定电流跌落式熔断器是一种常用的电气保护设备，它通过熔丝的熔化来切断电路，起到保护电气设备和线路的作用。
熔丝是熔断器中的核心部件，它的额定电流决定了熔断器的工作能力和保护能力。
熔断器是电气设备中常见的一种过载保护装置。
当电路中的电流超过熔断器额定电流时，熔丝会受到过大的热量影响，最终熔断。
熔丝熔断后，电路中的电流被切断，保护了电气设备和线路。
熔断器的额定电流是指熔丝能够持续工作的最大电流。
它是根据电路的负载能力和熔丝的热容量来确定的。
额定电流越大，熔丝的热容量越大，能够承受的电流过载能力就越强。
因此，在选择熔断器时，需要根据电路的负载情况和额定电流要求来确定。
熔断器的额定电流通常标识在熔断器外壳上，以保证用户能够正确选择和使用。
在电气工程中，每个电气设备和线路都有其额定电流要求，选择熔断器时，需要确保熔丝的额定电流大于或等于电气设备或线路的额定电流。
否则，熔丝可能无法正常工作，无法保护电气设备和线路。
根据电路的负载情况和额定电流要求，可以选择不同额定电流的熔断器。
一般情况下，熔断器的额定电流应略大于电路的额定电流，以确保熔丝能够正常工作。
如果选择的熔断器额定电流过小，可能会导致熔丝频繁熔断，影响电气设备的正常使用；如果选择的熔断器额定电流过大，可能无法及时切断电路，无法保护电气设备和线路。
在实际应用中，熔断器的额定电流还需要考虑电路的瞬态过载能力。
熔断器的额定电流通常是在一定时间范围内能够承受的最大电流。
如果电路中存在瞬态过载，即电流瞬时超过额定电流的情况，熔断器需要具备一定的瞬态过载能力，以确保能够及时切断电路。
跌落式熔断器熔丝的额定电流是熔断器工作能力和保护能力的重要指标。
在选择熔断器时，需要根据电路的负载情况和额定电流要求来确定熔断器的额定电流。
选择合适的熔断器可以有效保护电气设备和线路，确保其正常运行。
配电箱内熔断器的选择标准
配电箱内熔断器的选择标准
熔断器是一种用于保护电路的电器元件，它能够在电路中出现过载或短路时自动断开电路，以保护电器设备和人身安全。
在配电箱中，熔断器的选择非常重要，因为它直接关系到电路的安全性和可靠性。
下面是配电箱内熔断器的选择标准。
1. 电流等级
熔断器的电流等级应该与电路的额定电流相匹配。
如果熔断器的电流等级过小，就会导致熔断器频繁跳闸，影响电路的正常运行；如果熔断器的电流等级过大，就会导致电路过载时熔断器无法及时跳闸，从而影响电器设备和人身安全。
2. 熔断器类型
根据电路的特点和要求，选择合适的熔断器类型。
常见的熔断器类型有玻璃管熔断器、热熔断器、空气开关熔断器、微型断路器等。
不同类型的熔断器有不同的特点和适用范围，需要根据实际情况进行选择。
3. 熔断器的断路能力
熔断器的断路能力是指熔断器在断开电路时能够承受的最大电流。
如果电路中出现过载或短路时，熔断器的断路能力不足，就会导致熔断器烧毁或爆炸，从而影响电器设备和人身安全。
因此，在选择
熔断器时，需要根据电路的负载情况和短路电流大小来确定熔断器的断路能力。
4. 熔断器的使用寿命
熔断器的使用寿命是指熔断器在正常使用条件下能够保持正常工作的时间。
熔断器的使用寿命与熔断器的质量、使用环境、负载情况等因素有关。
在选择熔断器时，需要选择质量可靠、使用寿命长的熔断器，以保证电路的安全性和可靠性。
配电箱内熔断器的选择是非常重要的，需要根据电路的特点和要求，选择合适的熔断器类型、电流等级、断路能力和使用寿命，以保证电路的安全性和可靠性。
熔断器种类与额定参数的选择
熔断器种类与额定参数的选择
对熔断器的选择通常可从熔断器的种类与额定参数两个方面来考虑：(1)种类的选择。
熔断器的种类应依据使用场合、线路的要求以及安装条件来进行选择。
在工厂电气设备中，通常选用半封闭插入式熔断器、有填料螺旋式熔断器；在供配电系统中，通常选用有填料封闭管式熔断器和无填料封闭管式熔断器；而在电力电子电路中，通常可选用快速熔断器作短路爱护。
(2)额定参数的选择。
对熔断器的额定参数进行选择，通常应考虑以下几方面：1)额定电压。
应大于或等于线路的工作电压。
2)额定电流。
也就是支持件额定电流的选择，其额定电流必需大于或等于所装熔体的额定电流。
3)熔体额定电流/RN的选择。
依据熔断器爱护对象的不同，熔体额定电流的选用方法也不一样。
其中：a．电阻性负载。
如电阻炉、照明等，熔体额定电流等于或稍大于电路的工作电流。
b．单台电动机。
当用熔断器对一台电动机进行爱护时，由于电动机受启动电流的冲击，必需要保证不致因电动机的启动电流而熔断。
故这类熔断器额定电流(IRN)可按以下要求选择IRN≥(1.5～2.5)IN式中IN-电动机额定电流，轻载启动或启动时间较短时，可取小一些的系数；如重载启动或启动时间较长时，可取大一些的系数。
c·多台电动机。
当用熔断器爱护多台电动机时，熔断器的额断电流可按以下要求选择IRN≥(1.5～2.5)IMN+∑IN式中IMN-容量最大的电动机额定电流；∑IN-其余电动机额定电流之和；1.5～2.5-系数。
轻载及启动时间短时．可取小系数1.5，启动负载较重及启动
时间长、启动次数又较多的状况时，则取2.5。

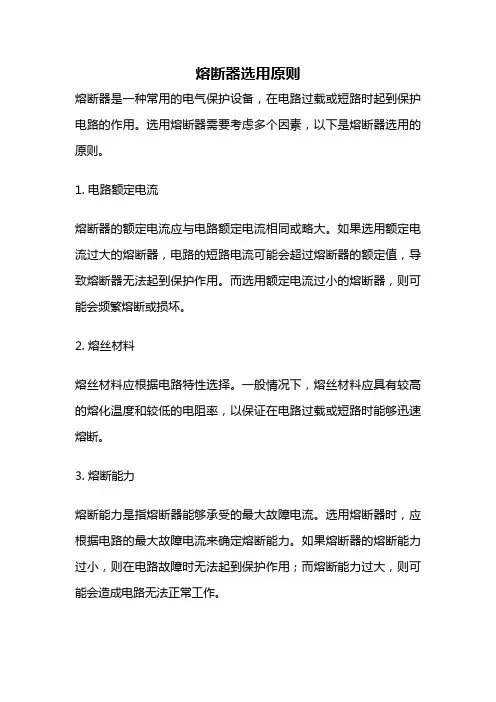

熔断器选用原则
熔断器选用原则
熔断器是一种常用的电气保护设备，在电路过载或短路时起到保护电路的作用。
选用熔断器需要考虑多个因素，以下是熔断器选用的原则。
1. 电路额定电流
熔断器的额定电流应与电路额定电流相同或略大。
如果选用额定电流过大的熔断器，电路的短路电流可能会超过熔断器的额定值，导致熔断器无法起到保护作用。
而选用额定电流过小的熔断器，则可能会频繁熔断或损坏。
2. 熔丝材料
熔丝材料应根据电路特性选择。
一般情况下，熔丝材料应具有较高的熔化温度和较低的电阻率，以保证在电路过载或短路时能够迅速熔断。
3. 熔断能力
熔断能力是指熔断器能够承受的最大故障电流。
选用熔断器时，应根据电路的最大故障电流来确定熔断能力。
如果熔断器的熔断能力过小，则在电路故障时无法起到保护作用；而熔断能力过大，则可能会造成电路无法正常工作。
4. 工作环境
熔断器的工作环境也是选用熔断器时需要考虑的因素。
例如，在潮湿的环境中，应选用防潮性能好的熔断器；在高温环境中，应选用耐高温的熔断器。
5. 熔断器类型
根据不同的电路需求，熔断器可分为多种类型，如直流熔断器、交流熔断器、快速熔断器等。
选用熔断器时应根据电路类型和特性来选择相应的熔断器类型。
6. 熔断器标准
不同国家和地区对熔断器标准有所不同。
在选用熔断器时，应根据当地的标准来选择合适的熔断器。
例如，在欧洲，熔断器应符合IEC标准；而在美国，熔断器应符合UL标准。
在选用熔断器时，应根据电路的特性、环境和标准等多个因素来综合考虑，以确保熔断器能够起到有效的保护作用，避免电路故障。
简述熔断器的选用
简述熔断器的选用
熔断器是电气设备中常用的一种保护元件，它的作用是在过载、短路和其他过电流现象发生时，能及时切断电路，以保护电路或设备不受损坏。
熔断器的选用是非常重要的，以下是熔断器选用的几点考虑因素：
一、熔断器的额定电压。
首先要确定熔断器所用的额定电压，由于电网的电压是不稳定的，所以要根据电网的电压来选择适当的额定电压的熔断器。
二、熔断器的额定电流。
根据电路的实际电流来选择适当的额定电流的熔断器，一般时用额定电流为2.5~10倍的电流来选择熔断器。
三、熔断器的熔断时间。
由于电网电压的不稳定性，可能会引起短路现象，熔断器的熔断时间要尽量短，以保护设备免受损害。
四、熔断器的结构特性。
要根据不同的使用环境，选择适合的熔断器，比如防尘的、结构特殊的熔断器等。
五、熔断器的操作特性。
要根据熔断器的工作特性，选择适合的熔断器，比如自动熔断器、手动熔断器等。
六、熔断器的供应商和价格。
要比较不同品牌的熔断器，在价格和质量上要做出选择，以保证保护设备的有效性。
总之，正确的选择熔断器是非常重要的，它能有效保护设备不受损害，维护电网的安全和可靠性。
熔断器如何选须知-民熔
熔断器如何选-民熔至于熔断器，电工的大多数朋友都觉得自己不陌生，作为一种非常常见的组件，熔断器的使用频率很高，但是你真的知道熔断器吗？熔丝的操作是通过熔融熔融熔融材料来实现的，熔融材料具有非常明显的特性，即幅度熔融材料，其动作电流和操作时间的特性，即熔丝的振幅特性，该特性还被称为反向延迟特性，即过载电流时间、熔融持续时间和过载电流高时的熔融持续时间。
事实上，熔丝被串联地安装在电路中，使用热熔丝原理以确保电路的电气元件的安全操作。
如果安装了熔断器，情况就完全不同了。
当电流过高时，熔丝熔融其本身的部件以切断电流，并从保护电路安全地工作。
从这个角度看，相当于电路安全保证的熔断器的重要性是显而易见的。
根据不同的设想和参数确定当熔断器的保护对象不同时，熔断器的类型不同，例如用于保护低容量照明电路或低功率电动机。
最好是使用RC1A系列插入熔断器，因为熔断器的熔融系数不利于保护电流电路另一方面，在熔断器的基础上安装了其他防浪涌装置。
如果遇到较高的短路电路或易燃气体，可以考虑选择具有高断裂能力的RL系列螺旋熔丝或RT系列高熔丝，反之，可以使用RM10系列熔丝。
应与受保护物体的过载特性进行适当协调大多数电气设备具有一定的过载能力，在某些条件下，如空调，小尺寸和短期操作过度，在电流加倍的情况下，熔断器必须适应这一特性，否则就很难进行操作。
容易融化应避免跨界合并不同熔丝电平之间的良好协调，第一熔融电平的额定电流通常比第二熔融电平的额定电流高出两到三倍，在发生故障时，下熔融器首先熔融，并且在熔融之后，上熔融器可以自动重构，否则因此，在上一级熔炼的情况下，电缆短路可以导致大的电缆熔炼。
中断电的应注意发动机起动电流的影响。
考虑到发动机起动电流的影响，熔丝通常被用作发动机短路的防护，而过载的防护应当由热继电器提供。
额定功率与额定熔融电流的正确匹配额定功率不应小于熔融材料的额定电流，额定断裂容量应大于电路中可能发生的最大短路电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器额定电流的选择和使用须知
虽说现在使用低压熔断器的越来越少。
但笔者认为在农村低压配电装置中装设熔断器作为短路和严重过载保护是十分必要的。
这是因为熔断器选择性好，上下级熔断器的熔断体额定电流只要符合IEC标准规定的过电流选择比为1.6：1的要求，即上级熔断体额定电流不小于下级的该值的1．6倍，就视为上下级能有选择性切断故障电流，限流特性好、分断能力高、结构简单、尺寸小、重量轻、使用方便、价格低廉。
虽说故障熔断后必须更换熔断体，但对供电要求不高的农村用户，使用熔断器从价格与实用方面考虑，还是不错的选择。
选择熔断器主要是选择其熔体的额定电流，熔体的额定电流要根据用电装置的额定电流和工作特点来选择，应做到在额定电流工作时熔体不熔断而在短路或严重过载时保证迅速熔断。
笔者参考有关资料结合自己的实践经验就熔断器熔体额定电流的选择方法和使用注意事项介绍如下，希望对农村电工有所帮助。
一、熔断器熔体额定电流的选择
1、照明电路：
白炽灯，熔体额定电流=1．1×被保护电路上所有白炽灯工作电流之和；日光灯和高压水银荧光灯，熔体额定电流：1．5×被保护电路上所有日光灯和高压水银荧光灯工作电流之和。
2、家用电器过流或过负荷保护的熔断器：
通常家庭用电没有独立设置的过载保护，仅设置熔断器代替的，其配置原则是按家用电器全部使用时总电流的1．05～1．15倍来选择。
3、电动机：
(1)单台直接起动电动机：熔体额定电流=(1.5～25)×电动机额定电流。
注：对不频繁起动的电动机取较小的系数，频繁起动的电动机取较大的系数。
(2)多台小容量电动机共用线路：熔体额定电流=(1．5～2．5)×最大容量的电动机额定电流+所有电动机额定电流之和。
(3)降压起动电动机：熔体额定电流=(1．5～2)×电动机额定电流。
(4)绕线式电动机：熔体额定电流=(1.2～1．5)×电动机额定电流。
4、配电变压器：
低压侧熔体额定电流=(1．0～1．5)×变压器低压侧额定电流；高压侧熔体额定电流：(2～3)×变压器高压侧额定电流(当变压器容量为100～1000千伏安时系数取2，低于100千伏安时系数取大于2小于3的值。
使用于高压的熔体必须安装在符合电压等级要求的熔断器中。
5、电力电容器：
每台高压电力电容器或每台低压电力电容器都单独设熔丝保护，熔体额定电流：(1．5～2 5)×电容器额定电流；电力电容器组，熔体额定电流：(1．3～1.8)×电容器组额定电流。
6、电焊机：熔体额定电流=(1．5～205)×负荷电流。
7、电子整流元件：熔体额定电流≥1．57×整流元件额定电流。
8、电子变压器、收扩音机、电视机、晶体管电子设备：熔体额定电流=(1．5～2)×电器额定电流。
9、高、低压断路器电磁型合闸机构合闸回路的合闸熔断器：通常按断路器合闸电流的三分之一配置。
10、10kV跌落式熔断器：额定电流。
熔断器具的额定电流应大于或等于熔体的额定电流(一般熔体的额定电流可选为熔断器具的0．3～0.1倍)，而熔断体的额定电流可选为额定负荷电流的1.5—2倍。
11、输电线路：熔体的额定电流应小于或等于线路的安全电流。
使用熔断器时注意的事项
1、安装前应细心检查熔断器的额定电压、额定电流及极限分断能力是否与要求的一致。
2、安装时要保证熔体和触刀及触刀和刀座接触良好，以免熔体温度过高而误动作。
同时还要注意不使熔体受到机械损伤；应注意熔断器周围介质的温度与电动机周围介质的温度尽可能一致。
以免保护特性产生误差。
3、安装一定要可靠，避免有一相接触不良，出现一相断路的情况，致使电动机因缺相运行而烧毁。
4、要经常检查熔断器，并保存有必要的配件，对于有动作指示器的熔断器，发现熔断器已动作，应及时更换；若发现熔体氧化、损伤或熔断时，要及时更换熔体，并注意使换上去的新熔体的规格与换下来的一致，保证动作的可靠性。
特别注意更换熔体或熔管时不可在带电的情况下进行。
5、发现熔断器上积有灰尘，一定要及时清除，保证其动作的可靠性。
6、熔断器只能作为电路和电器设备的短路保护不能用做过载保护。
7、烧断熔断器熔体后，必须查明原因换上原规格的熔断器后才能再合上电源开关。
任何情况下不得用导线将熔断器短接或加大熔断器熔体的额定电流后强行送电。
8、一定要购买正规厂家生产的熔断器。
正规厂家生产的熔断器都有注册商标，凡无商标、厂名、厂址的，即是未取得国家产品统一合格证书的，这种产品不能购买。
否则将会带来不堪设想的后果。
9、熔断器内熔体的额定电流不能超过熔断器的额定电流。
10、为了保证熔体动作的可靠性，各级线路中前一级熔体的额定电流比后一级熔体的额定电流大一级或两级。
一定额定电流的熔体只能保护一定截面以上的导体，如果熔体的额定电流增大后，不能保护这一截面的导体时，则导体的截面也应该增大到被保护的最小截面
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
