水电安装线盒与二次配管规范

安装二次配管技术交底规范(干货)

安装二次配管技术交底规范（干货）一、安装二次配管质量风险分析1、箱盒面距粉刷面进出控制不好原因分析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。

2、水电配管开斜槽原因分析：预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。

3、二次配管补槽后空鼓开裂原因分析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；点这免费下载施工技术资料（3）补槽完成后未洒水养护。

二、施工事前控制措施1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆；3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程监督、管理。

三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。

量取标高控制线做标记墨斗线弹线定位2、根据线盒标高控制线，画出线盒定位线点这免费下载施工技术资料3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。

建筑水电安装线盒与二次配管规范标准

建筑水电安装线盒与二次配管规一、安装二次配管质量风险分析1、箱盒面距粉刷面进出控制不好原因分析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。

2、水电配管开斜槽原因分析：预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。

3、二次配管补槽后空鼓开裂原因分析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；（3）补槽完成后未洒水养护。

二、施工事前控制措施1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆；3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。

三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。

量取标高控制线做标记墨斗线弹线定位2、根据线盒标高控制线，画出线盒定位线3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。

水电安装规范

PVC 阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80 公分使用一个管卡，拐角处每隔20 公分使用一个管卡。

2) 插座在墙的上部,在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部,垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3) 使用中财PVC 管，在弯管时用弹簧现弯,不得使用90 度弯头及三通(在这一点上目前我们基本没有浮现这一类情况),路线安装时必须加护线套管,采用胶粘进行连接，套管边接应密切.平直.平顺.直角拐角处应将角内侧切开,切口一侧切圆弧形接口后，折弯安装。

4) 管道绞牙深度适中，无毛刺.管道连接处用生料带缠5 —6 圈，管道绞牙数为5 牙-6 牙，直到拧紧接头,不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具,先固定在墙面及墙内后，再抹灰隐蔽。

6) 严禁线管直接铺设在复合板下面，(在这一点上我们目前没有做的很好, 以后我们会和客户交流好，复合地板一定要进行开槽处理。

) 在实木地板下的线管必须有加固措施。

7) 严禁线管铺设在厨房.洗手间地面上，防止水渗入线管内. (在洗手间的地面上不能有任何的线管,在这一点上我们必须要加强处理。

)8) 穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头,不同用途的导线严禁混穿于一根线管内.9) 导线进入线盒必须保证留有一定的长度，留有10~15 厘米，音响留100 厘米,穿软管以便进行开关。

插座的安装维修。

10) 装水管距离墙面应为1 。

5 公分,左热右冷，间距15 公分中。

11 ) 电线与水管平行距不应小于30 公分，交叉.过桥距不应小于10 公分.12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

13) 水电验收合格后，方可粉平线槽，墙槽应用1:3 水泥砂浆填补密实(应分两次粉平墙面。

)二。

强电系统施工工艺要求1) 每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置:应安装在易操作位置，便于日常维修。

电气二次配管技术交底

电气二次配管技术交底技术交底记录工程名称：横向·百悦城1#楼施工单位：水电安装队交底提要：二次配管编号：003交底日期：2016.3.3一、施工准备1.技术准备：在施工前，应认真熟悉施工图纸，了解工程性质、规模、服务对象和系统的工作原理、设计参数、划分组成、施工质量和特殊施工方法等。

参考各专业的施工图，观察相关专业的管路走向和坐标位置之间的交叉配合是否有冲突，并在管道密集处，绘出管平线面综合布线图。

收集已建工程通病信息以便避免出现，明确施工重点与难点和质量管理点。

提前准备好施工需要的计量、测量器具。

2.材料准备：钢管壁厚均匀，管里无毛刺，不允许有折皱、裂缝、分层、搭接焊缺陷存在，并且应有产品合格证。

铁质开关盒、灯头盒、接线盒应符合标准要求规格应与装置件配套。

不使用的管孔应完整，镀锌完整、无脱落，通丝管箍、根母、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈具为镀锌件，镀锌层完整无缺。

阻然型塑料管及其附件其氧指数应符合消防规范有关要求，并有新产品合格证。

阻然型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象；开关盒、插座盒、接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。

3.机具准备：手扳煨管器、液压煨管器、液压开空气、压力案子、套管机。

手锤、錾子、钢具、扁锉、管钳子、活板子。

手电钻、台钻、钻头、沙轮具、电焊机、气焊工具。

钢卷尺、铅笔、水平尺、线坠、粉线代、灰铲、灰桶、油桶、油漆、梯子、高凳等。

4.动力安排：根据工程量的多少，安排适当数量的劳动力，确保不误土建施工。

施工人员要经过培训，并持有相应的上岗证。

5.作业条件：在各层水平线、墙厚度线弹好后，配合土建施工。

土建砌体完成且砌体所用砂浆达到强度标准，根据图纸的尺寸和位置配合土建进行施工。

二、工艺流程钢管工艺流程：1.弹线定位2.剔槽箱盒固定管盒敷设地线连接预扫管审核人接受交底人。

注：本表由施工单位填写，交底单位与接受交底单位各存一份。

最完整版水电安装规范

一、水电安装规范内容：1)布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3) 使用PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

4) 管道绞牙深度适中，无毛刺。

管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

6) 严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。

7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。

8) 穿入线管的导线不应大于线管的孔面积40% ，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。

10) 装水管距离墙面应为公分，左热右冷,间距15公分中。

11) 电线与水管平行距不应小于30公分，交叉. 过桥距不应小于10公分。

12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

13) 水电验收合格后，方可粉平线槽，墙槽应用1:3水泥砂浆填补密实(应分两次粉平墙面。

)二.强电系统施工工艺要求1) 每户应设置分户配电箱，配电箱安装位置,漏电箱安装位置：应安装在易操作位置，便于日常维修。

2) 配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。

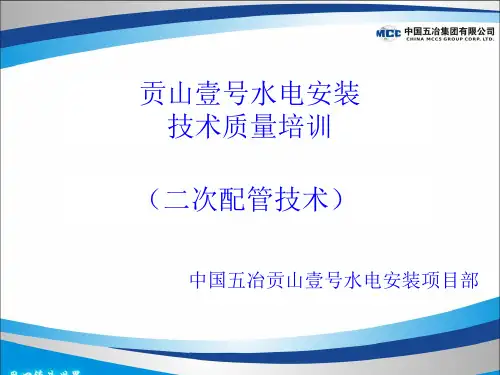

二配技术质量培训(二次配管技术)

贡山壹号水电安装技术质量培训（二次配管技术）中国五冶贡山壹号水电安装项目部目录一、二次墙体预埋1、预留孔洞2、墙体上管、盒的处理二、PVC二次配管技术1、操作工艺2、配管要求3、砖墙敷管4、质量标准5、成品保护6、应注意的问题一、二次墙体预埋1、预留孔洞（1）注意留洞尺寸，必须符合有关规范和设计图中关于间距的要求。

（2）在施工中，专业人员必须随工程进度密切配合作好预留洞工作。

（3）为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，绘制箱体预留洞图纸交予相关专业配合预留工作。

（4）遇有断钢筋，必须预先征得有关部门的同意及采取必要的补救措施后，方可剔凿。

返回2、墙体上管、盒的处理（1）在土建进行二次墙体结束后，再进行墙体上的开关、插座、配电箱等的安装。

（2）安装前先进行弹线定位，弹线应根据土建专业弹出的一米线进行，需要开槽的管路，应先画线再用切割机进行开槽，单根管开槽的宽度为管直径的1.5倍。

（3）当有多跟管同时进一个盒或者箱时，若多根管排列比较稀疏要进行单独开槽；如果管排列较紧密时，统一开宽槽，槽深不宜过深，能满足保护层厚度大于1.5cm即可。

（4）配电箱、盒在安装固定时应根据土建所打的抹墙厚度的标点（灰饼）留出相应的出墙厚度，防止在抹墙完成后嵌入墙体过深，面板、箱盖等无法正常安装。

（5）相邻同一标高底盒安装高差小于2毫米，同一场所相同标高底盒高差小于5毫米；底盒安装不应有歪斜、出墙不平整等现象。

返回二、PVC管敷设1、操作工艺1）PVC电管暗敷设工艺流程弹线定位管路开槽箱、盒固定管路敷设2）弹线定位墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照精装图用小线和水平尺测量出盒、箱准确位置。

卫生间、厨房等需要精确定位的场所，待精装专业弹线定位后在进行施工。

3）盒、箱固定：A、盒、箱固定应平正、牢固，纵横坐标准确。

B、砖墙稳注盒、箱：预留盒、箱孔洞：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。

二次配管规范施工注意事项

二次配管规范施工注意事项一、安装二次配管质量风险分析1、箱盒面距粉刷面进出控制不好原因分析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。

2、水电配管开斜槽原因分析：预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。

3、二次配管补槽后空鼓开裂原因分析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；（3）补槽完成后未洒水养护。

二、施工事前控制措施1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆；3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。

三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。

量取标高控制线做标记墨斗线弹线定位2、根据线盒标高控制线，画出线盒定位线3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。

水电安装线盒与二次配管规范PPT课件

定位控制线
线管开槽控制线要求：线管间距≥20mm、线管与砌体墙间距≥ 10mm，开槽控制线宽度=线管外布置清晰合理；严禁水平开槽，如
必须水平开槽的，水平开槽长度不得大于 300mm。
3
4、水1 电开槽
水电开槽必须采用专用开槽机开槽，严禁采用电锤或人工开槽，线槽开槽深度=线管外径+不小于15mm保护层。
防止交叉施工污染，线盒保护采
用成品保护盖板进行保护，电箱
采用泡沫板进行防护。
8
做的比1 较好的样板墙
9
SUCCESS
THANK YOU
2019/7/2
在修补线槽前一天应用自来水对线槽进行洒水冲洗，使线槽充分湿润。对于4根以下线槽采用1:2水泥砂浆进行修补，严格控制砂浆比例，严格实施分层修补。对于五根及以上比较密集的线槽，线管间距应控制在10mm以上，采用不低于C20细石混凝土进行修补，采用模板对线槽进行固定，模板比线槽最宽处宽 100mm，浇捣细石混凝土振捣密实。
12、线槽刮糙处理
补槽完成后2小时左右对线槽进行刮糙处理。
7
13、1洒水养护 14、抗裂砂浆修补挂网
补槽完成后必须对线槽进行洒水养护，避免线槽出现空鼓开裂现象。
挂网宽度=线槽宽度+左右两边各100mm，确保交房后线槽位置无空鼓开裂风险。
15、抗裂砂浆修补挂网成型效果
16、成品保护
水电二次配管完成后，喷浆前必须对线盒及电箱进行成品保护，
8、线盒固定
线盒固定前抹灰班组必须根据安装班组布置好的线盒定位点设置好灰饼，以便电工控制线盒进出，喷浆前采用透明胶带将灰饼保护起来，粉刷前将胶带清除；线盒固定采用1:2水泥砂浆进行修补，分两次施工。

住宅工程《水电安装规范》管线要求

住宅工程2013年《水电装置规范》管线要求之老阳水电装置规范内容：1)布线的原则：横平竖直.使用专用中财PVC阻燃型电线管,线管在线槽中必须固定,线盒与线管相接时应使用锁母,直管每隔80公分使用一个管卡,拐角处每隔20公分使用一个管卡.2) 插座在墙的上部,在墙面垂直向上开槽,至墙的顶部装置装饰角线的装置线内,如果是在墙的下部,垂直向下开槽至装置踢脚板的底部,开槽深度应一致,槽线及顶直应先在墙面弹出控制线后,再用切割机切割墙面,用机器开槽.3) 使用中财PVC管,在弯管时用弹簧现弯,不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况),线路装置时必须加护线套管,采取胶粘进行连接,套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯装置.4) 管道绞牙深度适中,无毛刺.管道连接处用生料带缠5-6圈,管道绞牙数为5牙-6牙,直到拧紧接头,不允许烂牙接进管中.5) 导线装入套管后,应使用导线固定东西,先固定在墙面及墙内后,再抹灰隐蔽.6) 严禁线管直接铺设在复合板下面,在实木地板下的线管必须有加固措施7) 严禁线管铺设在厨房.卫生间地面上,避免水渗入线管内.(在卫生间的地面上不克不及有任何的线管,在这一点上我们必须要加强处理.)8) 穿入线管的导线不该大于线管的孔面积40% ,管内导线不得有接头,不合用途的导线严禁混穿于一根线管内.9) 导线进入线盒必须包管留有一定的长度,留有10～15厘米,音响留100厘米,穿软管以便进行开关.插座的装置维修.10) 装水管距离墙面应为1.5公分,左热右冷,间距15公分中.11) 电线与水管平行距不该小于30公分,交叉. 过桥距不该小于10公分.12) 电线点与点不克不及有接头,吊顶内的暗线必须有阻燃管呵护.13) 水电验收合格后,方可粉平线槽,墙槽应用1：3水泥砂浆填补密实(应分两次粉平墙面.)1) 每户应设置分户配电箱,配电箱装置位置,漏电箱装置位置：应装置在易操纵位置,便于日常维修.2) 配电箱内应设漏电断路器,漏电动作电流应不大于30mA,有过负荷、过电压呵护功效,并分数路出线,辨别控制照明、空调、插座等,其回路应确保负荷正常使用.箱体的底面离地面高度变宽宜1.8 米.原配电箱位置一般不成移位,若需移位要加过渡盒,并与设计,监理确定计划,在监理指导下方能进行施工.3) 电路排布为所以空调各自独方一路,所以照明为一路,厨房插座为一路,(厨房.卫生间单放插座,卫生间用电设施及卫生间插座为一路,除厨,卫以外的所以普通插座为一路,不合的房型均可参照以上的方法.4) 两路线的零线,地线不克不及共用.两路线不克不及穿同一管内,电线和暖气、热水、煤气管之间的平行距离不该小于300mm,交叉距离不该小于100mm.5) 入户总开最少为60A以上,客厅和空调最好为40A.6) 卫生间装置浴霸的应单独分路,线直径为 2.5mm平方,卫生间内装置电水器时应单独分路,视容量大,小确定用线截面,一般为2.5mm平方4mm平方左右.7) 厨房用电：厨房需要单独分路导线径2.5mm 平方.8) 普通插座与灯具超出25只的需增加分路进行控制.9) 导线色标：配电箱及各回路配线均需规范要求进行分色.10) 配线时,相线与零线的颜色应不合,同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,呵护线(PE)必须用黄绿双色线.穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密.11) 文明施工,规范施工,加速施工,给整个工程开个好头.1) 电话必须使用专用电话线穿线管敷设,不克不及与其他线混穿一管.2) TV有线电视线必须采取合适要求的同轴电缆线(宽频7.5II),并严禁对接,有线网络线的弯曲半径>或=8D(R为64MM).3) TV有线电视线严禁与网络线混穿一管.4) 强弱电严禁在同一根管内铺设,不得接入同一个接线盒.5) 强弱电线管间距要大于15mm.电话线、电视线等信号线不克不及和电线平行走线.6) 四终端以下的装置,应采取分频器(分派器) .分派必须装置在120型的大方线盒内(TV盒)减少电平信号的损失,同时又便于维修.7) 进行通电实验,检查所有电器元件的任务状态功效是否正常.8) 留足音响线出口的长度便利以后移位(应留足1米距离),并呵护.9) 完毕后有电工绘制电路图(电器排列平面图,系统图).(这一点上我们做的很不敷,以后一定要做到这点.)10) 电工必须配有持证上岗,配备规范电工东西.11) 电工任务时必须穿绝缘鞋,必须两人以上操纵,严禁穿短裤进行任务,文明施工.1) 灯具的装置最基本的要求就是牢固.2) 室内装置壁灯、床头灯、台灯、落地灯、镜前灯等灯具时,高度低于2.4m及以下的灯具的金属外壳均应接地可靠,以包管使用平安.3) 卫生间及厨房装矮脚灯头时,宜采取瓷螺口灯头接线,相线(开关线)应接在中心触点端子上,零线接在螺纹端子上.4) 台灯等带开关的灯头,为了平安,开关手柄不该有裸露的金属部分.5) 装饰吊平顶装置各类灯具时,应依照灯具的装置说明的要求进行装置灯具重量大于3kg应采取预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安(能用吊平顶吊木龙骨支架装置灯具).不得挂在相邻的水管、电管上,必须独立吊挂.从灯头箱盒引出的导线应用软管呵护至灯位,避免导线裸露在平顶内.6) 轻型灯具,可吊挂在原有或有附加大、中龙骨上,但必须做加固处理.严禁吊挂在空调风管、水管和电管上.7) 成排灯具必须横平竖直,允许偏差不大于 3mm.8) 在吊平顶内与灯具连接的导线,必须有软管呵护,不得裸线.五.开关、插座装置工艺要求1) 按照设计和客户计划要求确定开关、插座、灯具的相关位置.2) 插座、开关装置牢固,四周无裂缝;面向电源插座的相线和零线的位置右相左零,有接地孔的插座,其他线插应为上方位置,接地应可靠.3) 插座离地面应不低于200mm.同一室内装置的插座应采取防触电呵护措施的插座;成排装置的插座凹凸不该大于2mm.4) 开关、插座整洁无污迹.1.5m以下装置的插座应采取防卫触电呵护施的插座;线盒内导线应留有余量,长度宜为150mm.接线时相线进开关,零线直接进灯头,螺口灯头相线不该接外壳.5) 照明灯开关距地面高度宜为1.3m,开关、插座距门口为150-200mm,开关不宜装在门后.6) 出水口大案下方不要有插座和开关,左右距离有20mm.7) 开关位置应与灯头位相对应,同一室内开关标的目的应一致.8) 暗盒要平整,不克不及超出墙平面,装置在木质资料上的开关、插座的接线盒要接至面板底.线管要低于墙平面,与暗盒连接用暗盒螺母,开关、插座辨别要在同一水平上.成品呵护1) 装置开关、插座时不得碰坏墙面,要坚持墙面的清洁.2) 开关、插座装置完毕后,不得再次进行喷浆,以坚持面板的清洁.3) 其它工种在施工时,不要碰坏和碰歪开关、插座.应注意的质量问题1) 开关、插座的面板不服整,与建筑物概略之间有裂缝.应调整面板后在拧紧固定螺丝,使其紧贴建筑物概略.2) 开关未断相,插座的相线、零线及地线压接混乱,应按要求进行更正.3) 多灯房间开关与控制灯具顺序不合错误应.在接线时应仔细分清各路灯具的导线,依次压接,并包管开关标的目的一致.4) 固定面扳的螺丝不统一(有一字和十字螺丝) .为了美不雅,应选用统一的螺丝.5) 同一房间的开关、插座的装置高度这差超出允许偏差规模,应即时更正.6) 开关、插座箱内拱头接线,应改成鸡爪接导线总头,再分支导线接个开关或插座端头.或采取LC平安型压线帽压接总头后,再分支进行导线连接.六、卫生洁具装置工艺要求1) 卫生器具外概略洁净无损坏,装置牢固平稳,不得松动;各连接处应密封无渗漏;阀门开关灵活.装置完毕后进行很多于2小时盛水试验无渗漏,盛水量辨别如下：便器凹凸落水箱应盛至板手以下10MM处;各类洗涤盆、面盆应盛至溢水口;浴缸应盛至很多于缸深的三分之一.2) 坐便器装置;装置前必须检查坐便器有无破损、裂纹,进水孔与排水口应通畅,不合适质量要求的不该盲目装置.坐便器应装置平稳、端正,位于茅厕隔间中,位置应正确,并用水平尺度调整平面水平.3) 地漏装置：地漏应装置在地平最低外,其标高不该超出地面,最低不得低于地面以下5MM.4) 蹲式大便器排水孔的中心纵向距离墙体面不小于540mm：坐式大便器排水孔的中心纵向距墙体面不小于420mm,坐面距地面的高度300mm:洗脸池装置：洗脸洗手盆盆口边距地约800mm;浴盆的上口边距地面不大于520mm.5) 洗脸池装置：洗脸池台盆上口距地800MM,台盆装置支架上应接触严密,不得有松动.台盆应用水平尺校正,水平偏差小于等于2MM.三角阀门和脸盆龙头连接采取钢管收紧.6) 卫生器具的给水连接管不得有凹凸弯偏等缺陷.7) 卫生器具固定应牢固.不得在多孔砖或轻型隔墙中使用膨胀螺栓固定卫生器具.8) 卫生器具及各类给水管在穿过楼层时周边应作防漏处理,检查合格后放可进入下道工序施工.9) 洁具在搬运和装置时要避免磕碰.稳装后洁具排水口应用防护用品读堵好,镀铬零件用纸包好,一免堵塞或损坏.10) 在釉面砖、水磨石墙面剔孔洞时,宜用电钻或先用小錾子轻剔掉釉面,待剔至砖底灰层处放可用力,但不得过猛,以免将面层剔碎或震成空鼓现象.11) 洁具稳装后,为避免配件丢失或损坏,配件应在竣工前统一装置.12) 装置完的洁具应加以呵护,避免洁具瓷面受损和整个洁具损坏.13) 通水试验前应检查地漏是否疏通,分户阀门是否关好,然后按层段分房间逐一进行同水试验,以免漏水使装修工程受损.14) 在冬季室内欠亨暖时,各类洁具必须将水放净.存水弯应无积水,以免将洁具和存水弯冻裂.应注意的质量问题1) 座便器不服,左右倾斜.原因：稳装时,正面和两侧垫砖不牢,焦渣天填充后,没有检查,抹灰后不修理,造成高水箱与便器不合错误中.2) 高、低水箱拉、拖把不灵活.原因：高、低水箱内部配件装置时,三个主要部件在水箱内位置不合理.高水箱进水、拉把应放在水箱同侧.以免使用时互相搅扰.3) 零件镀铬概略被破坏.原因：装置时使用管钳.应使用平面扳手或自制扳手.4) 坐便器与背水箱中心没对正,弯管歪扭.原因：划线不合错误中,便器稳装不正或先稳背箱,后稳便器) 坐便器周围离开地面.原因：下水管口预留过高,稳装前没修理.5) 立式小便器距墙裂缝太大.原因：甩口尺寸禁绝确.6) 洁具溢水失灵.原因：下水口无溢水眼.7) 通水之前,将器具内污物清理洁净水电装置规范全部出自国家尺度与行业尺度,主要有:GB50303-2002<建筑电气工程施工质量验收规范>,GB50242-2002<建筑给水排及采暖工程施工质量验收规范>,GB50243-2002<空调工程施工质>(空调管道的规范比普通给水严得多),GB50166-200<火灾自动报警系统施工及验收规范>,GB50339-2003<智能建筑工程质量验收规范>,GB50134-2004<人民防空工程施工>,GB50254~2006<电气装置装置工程施工及验收规范>,GB50150-2006<电气装置装置工程电气设备交接试验尺度>,GB50235-97<产业管道工程施工及验收规范>, GB50411-2007<建筑节能工程施工质量验收规范>,行业尺度JGJ46-2005<施工现场临时用电平安技术规范>,GB50261-2005<自动喷水灭火系统施工质量验收规范>,排水PVC管GJJ/T29 -98,塑料给水管GB/T50349-2005。

建筑水电安装线盒与二次配管规范

建筑水电安装线盒与二次配管规范一、安装二次配管质量风险分析1、箱盒面距粉刷面进出控制不好原因分析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。

2、水电配管开斜槽原因分析：预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。

3、二次配管补槽后空鼓开裂原因分析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；（3）补槽完成后未洒水养护。

二、施工事前控制措施1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆；3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。

三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。

量取标高控制线做标记墨斗线弹线定位2、根据线盒标高控制线，画出线盒定位线3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。
