人教版高中物理选修3-1几种常见的磁场同步练习(5)
重庆市2019-2020学年人教版高中物理 选修3-1 3.3 几种常见的磁场 同步练习
重庆市2019-2020学年人教版高中物理选修3-1 3.3 几种常见的磁场同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分） (2016高二上·金湖期中) 在匀强磁场中有一个闭合金属线框如图所示，它可以绕OO′轴转动，开始时金属线框与磁感线平行，则（）A . 当金属线框平面与磁感线平行时，穿过线框的磁通量最大B . 当线框平面与磁感线垂直时，穿过线框的磁通量最大C . 当线框平面与磁感线垂直时，穿过线框的磁通量为零D . 当线框平面与磁感线成任意角度时，穿过线框的磁通量变为零2. （2分）以下说法正确的是（）A . 磁感线上每一点的切线方向表示该点磁场的方向B . 通电导线在磁场中受力的方向就是磁场的方向C . 在同一磁场中，磁感线越密的地方，通电导线受的安培力一定越大D . 磁感应强度越大的地方，通电导线电流越大，所受的安培力一定越大3. （2分）在同一平面有四根彼此绝缘的通电直导线，如图所示，四导线中的电流大小关系为i1＜i2＜i3=i4 ，要使O点磁场增强．则应切断哪一导线中的电源（）A . 切断i1B . 切断i2C . 切断i3D . 切断i44. （2分） (2019高二上·太原月考) 下列说法中正确的是（）A . 磁场中某一点的磁感应强度可以这样测定:把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值,即B= .B . 通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C . 磁感应强度B= 只是定义式,它的大小取决于场源以及导线在磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D . 通电导线所受磁场力的方向就是磁场的方向5. （2分）(2016·济宁模拟) 目前世界上输送功率最大的直流输电工程﹣﹣哈（密）郑（州）特高压直流输电工程已正式投运，高压直流输电具有无感抗、无容抗、无同步问题等优点．已知某段直流输电线长度l=200m，通有从西向东I=4000A的恒定电流，该处地磁场的磁感应强度B=5×10﹣5T，磁倾角（磁感线与水平面的夹角）为5°（sin5°≈0.1）．则该段导线所受安培力的大小和方向为（）A . 40N，向北与水平面成85°角斜向上方B . 4N，向北与水平面成85°角斜向上方C . 4N，向南与水平面成5°角斜向下方D . 40N，向南与水平面成5°角斜向下方6. （2分） (2017高二下·无锡会考) 下列各图标出了磁场方向、运动电荷速度方向以及电荷的受力方向，其中正确的是（）A .B .C .D .7. （2分）关于安培力、磁感应强度的说法正确的是（）A . 通电导线不受安培力作用的地方一定没有磁场B . 将I、L相同的通电导线放在同一匀强磁场的不同地方，受安培力一定相同C . 磁感线指向磁感应强度减小的方向D . 以上说法都不正确8. （2分） (2017高二上·牡丹江期末) 如图所示，通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ab边与MN平行．关于MN的磁场对线框的作用，下列叙述正确的是（）A . 线框有两条边所受的安培力方向相同B . 线框有两条边所受的安培力大小相同C . 线框所受安培力的合力向右D . 线框将绕MN转动9. （3分） (2017高二上·泰州期末) 如图，固定的水平长直细导线中通有电流I，矩形线框处在竖直平面内紧靠导线但不接触，线框从图示实线位置由静止释放，在下落到虚线位置的过程中，下列说法正确的有（）A . 穿过线框的磁通量保持不变B . 线框中感应电流方向保持不变C . 线框所受安掊力的方向发生变化D . 线框的机械能不断减小10. （3分） (2018高二上·昌平期末) 关于磁场，下列说法中正确的是（）A . 磁场和电场一样，是客观存在的物质B . 一小段通电直导线在磁场中受力为零，则该处的磁感应强度一定为零C . 磁场的方向就是放入该点的通电直导线受到的磁场力的方向D . 磁场的方向就是放入该点的小磁针静止时N极所指的方向11. （3分） (2017高二上·河北期中) 如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动，现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是（）A . 处于磁场中的圆盘部分，靠近圆心处电势高B . 若所加磁场反向，处于磁场中的圆盘部分，靠近圆心处电势高C . 若所加磁场反向，圆盘将加速转动D . 若所加磁场穿过整个圆盘，圆盘将匀速转动二、解答题 (共3题；共45分)12. （15分） (2019高二下·太原期中) 如图所示，匀强磁场的磁感应强度B＝0.5 T，边长L＝10 cm的正方形线圈abcd共100匝，线圈电阻r＝1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω＝2π rad/s，外电路电阻R＝4 Ω.求：（1）转动过程中感应电动势的最大值；（2）从线圈平面垂直于磁场开始计时，写出线圈中感应电动势瞬时值的表达式；（3）电路中电压表的示数．13. （10分）(2019·浙江) 一电荷量为 q 的带正电粒子，速度大小为 v ，方向水平向右，不计粒子重力。
人教版高中物理 选修3-1 3.3 几种常见的磁场 同步练习
人教版高中物理选修3-1 3.3 几种常见的磁场同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分） (2016高二上·连云港期中) 关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是（）A . 牛顿/库仑是电荷量的单位B . 特斯拉是磁感应强度的单位C . 韦伯是磁通量的单位D . 牛顿/库仑是电场强度的单位【考点】2. （2分） (2020高二上·高邮期中) 如图，a、b两根垂直纸面的导体通以大小相等的电流，两导线旁有一点P，P点到a、b距离相等，要使P处磁场方向向右，则a、b中电流方向为（）A . 都向外B . 都向里C . a中电流向外，b中电流向里D . a中电流向里，b中电流向外【考点】3. （2分） (2017高二上·汕头期中) 当直导线通以垂直纸面向里的恒定电流时，小磁针静止时指向正确的是（）A .B .C .D .【考点】4. （2分）磁感线是用来形象地描述磁场的曲线，下图分别描述的是条形磁铁．蹄形磁铁、通电直导线、环形电流的磁感线分布，其中正确的是（）A .B .C .D .【考点】5. （2分） (2016高二上·南城期中) 如图所示的天平可用来测定磁感应强度．天平的右臂下面挂一个矩形线圈，宽为L，共n匝．线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流I（方向如图）时，在天平左右两边加上质量各为m1、m2的砝码，天平平衡；当电流反向（大小不变）时，右边再加上质量为m的砝码后，天平重新平衡．由此可知（）A . 磁感应强度的方向垂直纸面向外，大小为B . 磁感应强度的方向垂直纸面向外，大小为C . 磁感应强度的方向垂直纸面向里，大小为D . 磁感应强度的方向垂直纸面向里，大小为【考点】6. （2分） (2020高二下·丽水月考) 来自太阳和其他星体的宇宙射线中含有大量高能带电粒子，若这些粒子都直接到达地面，将会对地球上的生命带来危害。

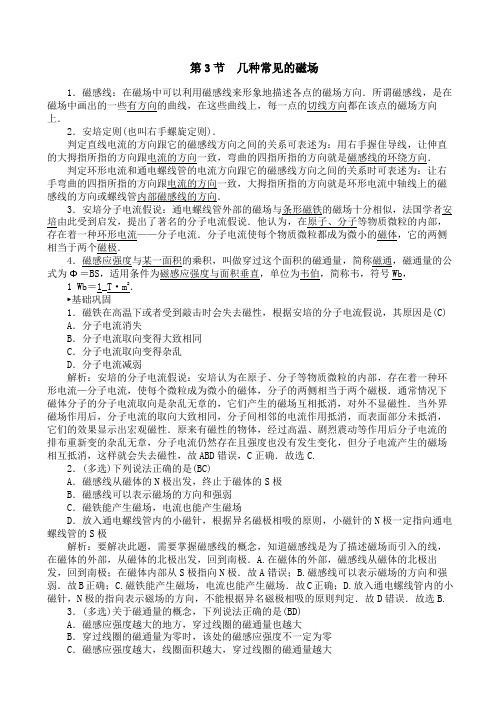

高中物理新人教版高二选修3-1同步练习：第3章_第3节_几种常见的磁场_word版有答案
第3节几种常见的磁场1．磁感线：在磁场中可以利用磁感线来形象地描述各点的磁场方向．所谓磁感线，是在磁场中画出的一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上．2．安培定则(也叫右手螺旋定则)．判定直线电流的方向跟它的磁感线方向之间的关系可表述为：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．判定环形电流和通电螺线管的电流方向跟它的磁感线方向之间的关系时可表述为：让右手弯曲的四指所指的方向跟电流的方向一致，大拇指所指的方向就是环形电流中轴线上的磁感线的方向或螺线管内部磁感线的方向．3．安培分子电流假说：通电螺线管外部的磁场与条形磁铁的磁场十分相似，法国学者安培由此受到启发，提出了著名的分子电流假说．他认为，在原子、分子等物质微粒的内部，存在着一种环形电流——分子电流．分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极．4．磁感应强度与某一面积的乘积，叫做穿过这个面积的磁通量，简称磁通，磁通量的公式为Φ＝BS，适用条件为磁感应强度与面积垂直，单位为韦伯，简称韦，符号Wb，1 Wb＝1_T·m2．►基础巩固1．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是(C) A．分子电流消失B．分子电流取向变得大致相同C．分子电流取向变得杂乱D．分子电流减弱解析：安培的分子电流假说：安培认为在原子、分子等物质微粒的内部，存在着一种环形电流—分子电流，使每个微粒成为微小的磁体，分子的两侧相当于两个磁极．通常情况下磁体分子的分子电流取向是杂乱无章的，它们产生的磁场互相抵消，对外不显磁性．当外界磁场作用后，分子电流的取向大致相同，分子间相邻的电流作用抵消，而表面部分未抵消，它们的效果显示出宏观磁性．原来有磁性的物体，经过高温、剧烈震动等作用后分子电流的排布重新变的杂乱无章，分子电流仍然存在且强度也没有发生变化，但分子电流产生的磁场相互抵消，这样就会失去磁性，故ABD错误，C正确．故选C.2．(多选)下列说法正确的是(BC)A．磁感线从磁体的N极出发，终止于磁体的S极B．磁感线可以表示磁场的方向和强弱C．磁铁能产生磁场，电流也能产生磁场D．放入通电螺线管内的小磁针，根据异名磁极相吸的原则，小磁针的N极一定指向通电螺线管的S极解析：要解决此题，需要掌握磁感线的概念，知道磁感线是为了描述磁场而引入的线，在磁体的外部，从磁体的北极出发，回到南极．A.在磁体的外部，磁感线从磁体的北极出发，回到南极；在磁体内部从S极指向N极．故A错误；B.磁感线可以表示磁场的方向和强弱．故B正确；C.磁铁能产生磁场，电流也能产生磁场．故C正确；D.放入通电螺线管内的小磁针，N极的指向表示磁场的方向，不能根据异名磁极相吸的原则判定．故D错误．故选B.3．(多选)关于磁通量的概念，下列说法正确的是(BD)A．磁感应强度越大的地方，穿过线圈的磁通量也越大B．穿过线圈的磁通量为零时，该处的磁感应强度不一定为零C．磁感应强度越大，线圈面积越大，穿过线圈的磁通量越大D．穿过线圈的磁通量大小可用穿过线圈的磁感线的条数来衡量解析：对于匀强磁场中穿过回路的磁通量：当回路与磁场平行时，磁通量Φ为零；当线圈与磁场垂直时，磁通量Φ最大，Φ＝BS.当回路与磁场方向的夹角为α时，磁通量Φ＝BSsin α.根据这三种情况分析．A.当回路与磁场平行时，磁通量Φ为零，则磁感应强度越大，穿过闭合回路的磁通量不一定越大．故A错误．B.磁通量Φ为零时，可能回路与磁场平行，则磁感应强度不一定为零．故B正确．C.根据磁通量Φ＝BSsin α，磁通量的变化可能由B、S、α的变化引起，磁感应强度越大，线圈面积越大，穿过线圈的磁通量不一定越大．故C错误．D.穿过线圈的磁通量的大小可用穿过线圈的磁感线的条数来衡量．故D正确．故选BD.4．如图所示，一矩形线框，从abcd位置移动到a′b′c′d′位置的过程中，关于穿过线框的磁通量的变化情况，下列叙述正确的是(线框平行于纸面移动)(D)A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，最后减少解析：bc边移到导线位置之前磁通量垂直纸面向外增加，之后磁通量减小到0，这时导线位于线框中间位置，再向右移时磁通量垂直纸面向里又增加，直到ad边与导线重合，再往右移磁通量最后又变小．5．下列关于磁感线的叙述，正确的是(C)A．磁感线是真实存在的，细铁粉撒在磁铁附近，我们看到的就是磁感线B．磁感线始于N极，终于S极C．磁感线和电场线一样，不能相交D．沿磁感线方向磁场减弱解析：本题考查磁感线，磁感线是为了形象地描绘磁场而假设的一组有方向的曲线，曲线上每一点的切线方向表示磁场方向，曲线疏密表示磁场强弱，在磁铁外部磁感线从N极到S 极，内部从S极至N极，磁感线不相交，故选C.6．如下图所示，a、b是直线电流的磁场，c、d是环形电流的磁场，e、f是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向．解析：根据安培定则，可以确定a中电流方向垂直纸面向里，b中电流的方向从下向上，c中电流方向是逆时针，d中磁感线的方向向下，e中磁感线方向向左，f中磁感线的方向向右．答案：见解析►能力提升7．如图所示，一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中，以导线为中心，R为半径的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是(C)A．直导线中电流方向垂直纸面向里B．a点的磁感应强度为 2 T，方向向右C．b点的磁感应强度为 2 T，方向斜向下，与B成45°角D．d点的磁感应强度为0解析：由c点磁感应强度为0可得电流产生的B′＝B＝1 T，方向水平向左，再运用安培定则判断电流在a、b、d各点的磁场方向分别为向右、向下、向上，且大小均为1 T，故对于a点，Ba ＝2 T；对于b点，Bb＝B2＋B2bi＝ 2 T，方向斜向下，与B的方向成45°角；对于d点，同理可得Bd＝ 2 T，方向斜向上，与B的方向成45°角．8．关于磁现象的电本质，下列说法中正确的是(B)A．磁与电紧密联系，有磁必有电，有电必有磁B．不管是磁体的磁场还是电流的磁场都起源于电荷的运动C．永久性磁铁的磁性不是由运动电荷产生的D．根据安培假说可知，磁体内分子电流总是存在的，因此，任何磁体都不会失去磁性解析：磁与电是紧密联系的，但“磁生电”、“电生磁”都有一定的条件，运动的电荷产生磁场，但一个静止的点电荷周围就没有磁场，分子电流假说揭示了磁现象的电本质，磁铁的磁场和电流的磁场一样都是由运动电荷产生的．磁体内部只要当分子电流取向大体一致时，就显示出磁性；当分子电流取向不一致时，就没有磁性．所以本题的正确选项为B.9．铁环上绕有绝缘的通电导线，电流方向如图所示，则铁环中心O处的磁场方向(A)A．向下 B．向上C．垂直于纸面向里 D．垂直于纸面向外解析：铁环左侧上端为N极，右侧上端也为N极，在环中心叠加后，在中心O磁场方向向下．。
高中物理人教版选修3-1第三章第3节几种常见的磁场同步练习
高中物理人教版选修3-1第三章第3节几种常见的磁场同步练习一、选择题1.关于磁感线的描述，下列说法中正确的是（）A. 磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B. 磁感线可以用细铁屑来显示，因而是真实存在的C. 两条磁感线的空隙处一定不存在磁场D. 两个磁场叠加的区域，磁感线就可能相交2.如图所示为某磁场的一条磁感线，其上有A，B两点，则（）A. A点磁感应强度一定大B. B点磁感应强度一定大C. 因为磁感线是直线，AB两点磁感应强度一样大D. 条件不足，无法判断3.如图所示，左侧水平台面上固定着条形磁铁，右侧固定着螺线管。
闭合开关S后，下列判断正确的是（）A. 螺线管内的磁场方向向右，磁铁受到的斥力向左B. 螺线管内的磁场方向向右，磁铁受到的斥力向右C. 螺线管内的磁场方向向左，磁铁受到的斥力向左D. 螺线管内的磁场方向向左，磁铁受到的斥力向右4.匀强磁场的磁感线与一矩形线圈平面成α角，穿过线圈的磁通量为Φ，线圈面积为S，则磁场的磁通密度为（）A. B. C. D.5.当接通电源后，小磁针A的指向如图所示，则（）A. 小磁针B的N极向纸外转B. 小磁针B的N极向纸里转C. 小磁针B不转动D. 因电流未标出，所以无法判断小磁针B如何转动二、多项选择题6.下列说法中正确的是（）A. 通过某面的磁感线条数为零，则此面处磁感应强度一定为零B. 空间各点磁感应强度的方向就是该点的磁场方向C. 平行放置的两条形磁铁间异名磁极间的磁场为匀强磁场D. 某处磁感应强度为零，则通过该处的某面的磁感线条数一定为零7.如图所示，四面体OABC处在沿Ox方向的匀强磁场中，下列关于磁场穿过各个面的磁通量的说法中正确的是（）A. 穿过AOB面的磁通量为零B. 穿过ABC面和BOC面的磁通量相等C. 穿过AOC面的磁通量为零D. 穿过ABC面的磁通量大于穿过BOC面的磁通量三、单选题8.如图所示，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流。
人教版高二物理选修3-1第三章第三节《几种常见的磁场》同步练习
人教版高二物理选修3-1第三章第三节《几种常见的磁场》同步练习1..关于磁感线下列说法正确的是（ ）A.磁感线是闭合曲线,无起点和终点B.磁感线和电场线一样,不能相交C.磁感线是假想的线,实际并不存在2.关于磁场中某点的磁场方向,下列说法正确的是（ ）A.与经过该点的磁感线的切线方向相同B.与放在该点的小磁针北极受的磁场力方向相同C.与放在该点的小磁针静止时北极所指方向相同D.与放在该点的小磁针所受的磁场力方向相同3.如图所示,一束带电粒子沿着水平方向平行地飞过磁针的上方时,磁针的S 极向纸内偏转,这一带电粒子束可能是（ ）A.向右飞行的正离子束B 向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束4.如图所示,把两个完全一样的环形线圈互相垂直地放置,它们的圆心位于一个共同点O 上,当通以相同大小的电流时,O 处的磁感应强度与一个线圈单独产生的磁感应强度大小之比是________5.如图所示,长直导线通以竖直向上的电流,矩形线框abcd 与通电导线在同一平面内,当矩形线框abcd 以长直导线为轴转动的过程中,穿过abcd 的磁通量将 （ ）A.一直保持不变B.加速转动,磁通量增大C.只有abcd 匀速转动时,穿过它的磁通量才不D.只有当ad 边平行于通电导线时,穿过它的磁6.如图所示,矩形线圈abcd 放置在水平面内,磁场方向与水平方向成a 角,已知sina=4,线圈面积为S 匀强磁场的磁感应强度为B,则通过线圈的磁通量为（ ）A. BSB. 54BSC.53BSD.43BS7.如图所示,6根通电导线互相绝缘,所通电流相同,a、b、c、d为四个大小相等的正方形区域则（）A.a区垂直纸面向外的磁通量最大B.b区垂直纸面向里的磁通量最大C.c区垂直纸面向里的磁通量最大D.d区垂直纸面向外的磁通量最大8.如图所示,沿坐标轴方向射入一带电粒子流,粒子流在空间产生磁场,要使第四象限能产生垂直纸面向外的磁场,则该带电粒子流可能为（）A.沿x轴正向的正离子流B沿x轴正向的负离子流C.没y轴正向的正离子流D.沿y轴正向的负离子流9.如图所示,矩形线圈abcd绕OO轴在匀强磁场中匀速转动,下列说法中正确的是（）A.线圈从图示位置转过90°的过程中,穿过线圈的磁通量不断减小B.线圈从图示位置转过90°的过程中,穿过线圈的磁通量的变化量为零C.线圈从图示位置转过180的过程中,穿过线圈的磁通量的变化量为零D.线圈从图示位置转过360°的过程中，穿过线圈的磁通量变化量为零10.如图所示,电流I1与I2都垂直于纸面向里,且I1=I2,则在它们连线上的a点产生的磁场方向向_____;在b点产生的磁场为________。
人教版高二物理选修3-1第三章 3.3几种常见的磁场同步训练(含答案)
人教版物理选修3-1 3.3几种常见的磁场同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．1822年建立的“分子电流假说”，初步确立了“磁场的电本质”。
“分子电流假说”是由哪位科学家提出的（ ）A ．安培B ．库仑C ．奥斯特D ．洛伦兹2．物理学史上，首先发现电流磁效应的科学家是（ ）A ．安培B ．卡文迪许C ．奥斯特D ．法拉第3．关于通电直导线周围磁场的磁感线分布，下列示意图中正确的是（ ）A ．B ．C ．D ．4．有一矩形线圈，面积为S ，匝数为n ，将它置于匀强磁场中，且使线圈平面与磁感线方向垂直，设穿过该线圈的磁通量为Φ，则该匀强磁场的磁感应强度大小为( )A ．ns ΦB ．n S ΦC ．S ΦD ．无法判断5．如图所示，竖直长导线通以恒定电流I ，一闭合线圈MNPQ 与导线在同一平面内，当线圈做下列运动时，穿过线圈的磁能量会发生变化的是（ ）A ．水平向右平移B ．竖直向下平移C．竖直向上平移D．以导线为轴转动6．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图，则下列说法中不正确的是（）A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．形成地磁场的原因可能是带负电的地球自转引起的7．如图所示，平行长直导线1，2通过相反方向的电流，电流大小相等。
a，b两点关于导线1对称，b，c两点关于导线2对称，且ab＝bc，则关于a，b，c三点的磁感应强度B的说法中正确的是（）A．a，b，c三点的磁感应强度大小方向均相同B．a，c两点的磁感应强度大小方向均相同C．a，c两点的磁感应强度大小相同，方向相反D．b点的磁感应强度最小8．三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场磁感应强度大小为B，则d处的磁感应强度大小为( )A．2BBB．2C．3BD． B9．如图所示，线圈a、b的半径分别为r和2r，匝数分别为n匝和2n匝．圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A．1:1 B．1:n C．1:4 D．1:4n10．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B，方向垂直于AC向下B．大小为2C，方向垂直于AC向上D，方向垂直于AC向下11．如图，矩形线圈abcd的长与宽分别为2L和L，虚线内有界匀强磁场的磁感应强度为B，O1、O2分别为ad、bc 的中点，下列判断正确的是（）A．此时穿过线圈abcd的磁通量为2BL2B．线圈绕ab边向纸外旋转60°角时，穿过线圈的磁通量为BL2C．线圈绕cd边向纸外旋转60°角时，穿过线圈的磁通量为BL2D．在线圈绕bc边向纸外旋转60°角的过程中，穿过线圈磁通量的变化量为BL212．如图所示，a、b、c三个环水平套在条形磁铁外面，其中a和b两环大小相同，c环最大，a环位于N极处，b 和c两环位于条形磁铁中部，则穿过三个环的磁通量的大小是()A．c环最大，a与b环相同B．三个环相同C．b环比c环大D．a环一定比c环大二、多项选择题（下列选项中有多个选项满足题意）13．如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。
3.3 几种常见的磁场 同步练习(人教版选修3-1)
3.3 几种常见的磁场同步练习（人教版选修3-1）1．关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度2．一根软铁棒被磁化是因为()A．软铁棒中产生了分子电流B．软铁棒中分子电流的取向杂乱无章C．软铁棒中分子电流消失D．软铁棒中分子电流的取向变得大致相同3．如图7所示，电流从A点分两路通过环形电路汇合于B点，已知两电流大小相等，则在环形电路的中心处的磁场为()图7A．垂直环形电路所在平面，且指向“纸内”B．垂直环形电路所在平面，且指向“纸外”C．在环形电路所在平面，且指向A点D．没有磁场4. 条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图8所示，若圆环为弹性环，其形状由Ⅰ扩大到Ⅱ，那么圆环内磁通量的变化情况是()图8A．磁通量增大B．磁通量减小C．磁通量不变D．条件不足，无法确定5．如图9所示，a、b两根垂直纸面的直导体通有大小相等的电流，两导线旁有一点P，P点到a、b距离相等，要使P点的磁场方向向右，则a、b中电流的方向为()图9A．都垂直于纸面向纸里B．都垂直于纸面向纸外C．a中电流方向垂直于纸面向纸外，b中垂直于纸面向纸里D．a中电流方向垂直于纸面向纸里，b中垂直于纸面向纸外6．实验室有一旧的学生直流电源，输出端的符号模糊不清，无法辨认正负极，某同学设计了图10下面的判断电源极性的方法：在桌面上放一个小磁针，在磁针东面放一螺线管，如图10所示，闭合开关后，磁针指南的一端向东偏转(忽略地磁场的影响)，下述判断正确的是()A．电源的A端是正极，在电源内电流由A流向BB．电源的A端是正极，在电源内电流由B流向AC．电源的B端是正极，在电源内电流由A流向BD．电源的B端是正极，在电源内电流由B流向A题号 1 2 3 4 5 6答案7．如图11所示，甲是直线电流的磁场，乙是环形电流的磁场，丙是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向．图118．如图12所示，有一个垂直于纸面向里的匀强磁场，磁感应强度B＝0.8 T，磁场有明显的圆形边界，圆心为O，半径为1.0 cm.现在纸面内先后放上圆线圈，圆心均在O处，A线圈半径为1.0 cm,10 匝；B线圈半径为2.0 cm，1 匝；C线圈半径为0.5 cm,1匝．问：(1)若磁场方向不变，在B减为0.4 T的过程中，A和B中磁通量各改变多少？(2)若磁感应强度大小不变，在磁场方向转过30°角的过程中，C中的磁通量改变多少？图12参考答案课后巩固提升1．C[磁通量尽管有正负之分，但却是标量，A错误；磁通量等于平面垂直于磁场时磁感应强度与面积的乘积，则同一线圈在同一磁场的同一位置，因放置方向不同，磁通量不同，当面与磁场方向平行时，磁通量为零，故C正确，B、D错误．]2．D[软铁棒中分子电流是一直存在的，并不因为外界的影响而产生或消失，故A、C错误；根据磁化过程的实质知D正确，B错误．]3．D[根据安培定则可以判断：上半圆环中电流产生的磁场在环中心处的磁感应强度方向垂直纸面向里，下半圆环中电流产生的磁场在环中心处产生的磁感强度方向垂直纸面向外，由对称性特征可知垂直纸面向里和向外的磁场叠加后相抵消，因此在环形电路的中心处没有磁场．]4．B[磁铁内部磁感线从S极到N极，方向向上，磁铁外部磁感线从N极到S极，由于圆环在Ⅱ时，面积大于在I时的面积，因此，Ⅱ中磁铁外部由N极到S极向下穿过圆环的磁感线条数大于Ⅰ中，而在Ⅰ、Ⅱ两种形状时，在磁铁内部由S极到N极向上穿过圆环的磁感线的条数相同，不论圆环处在Ⅰ形状还是Ⅱ形状，向上穿过圆环的磁感线条数总是多于向下穿过圆环的磁感线条数，且Ⅱ中向下的磁感线条数增加，因此Ⅱ中总的磁通量减少，正确选项是B.]5．C[根据矢量合成可知，a在P点的磁场方向沿aP连线的垂线向上，b在P点的磁场方向沿bP连线的垂线向下，再由安培定则判断得：a中电流垂直于纸面向外，b中电流垂直于纸面向里，C正确．]6．C[通电后，小磁针的S极向东偏转，则N极向西偏转，说明螺线管内的磁场方向是由东向西的，根据安培定则知电流应从电源的B端流出，所以B端应是电源的正极，C正确．]7．根据安培定则，可以确定甲中电流方向垂直纸面向里，乙中电流方向是逆时针，丙中螺线管内部的磁感线方向向左．8．(1)1. 256×10－4Wb 1.256×10－4Wb(2)8.415×10－6Wb解析(1)A线圈半径为1.0 cm，正好和圆形磁场区域的半径相等，而B线圈半径为2.0 cm，大于圆形磁场区域的半径，但穿过A、B线圈的磁感线的条数相等，因此在求通过B线圈的磁通量时，面积S只能取圆形磁场区域的面积．设圆形磁场区域的半径为R，对线圈A，Φ＝BπR2，磁通量的改变量：ΔΦ＝|Φ2－Φ1|＝(0.8－0.4)×3.14×(10－2)2Wb＝1.256×10－4Wb，对线圈B，ΔΦ＝|Φ2－Φ1|＝(0.8－0.4)×3.14×(10－2)2Wb＝1.256×10－4Wb.(2)原图中线圈平面与磁场方向垂直，线圈与垂直磁场方向的夹角为θ1＝0°；当磁场方向转过30°时，线圈与垂直磁场方向的夹角为θ2＝30°.对线圈C：设C的半径为r，则Φ1＝Bπr2cosθ1，Φ2＝Bπr2cosθ2，磁通量的改变为ΔΦ＝|Φ2－Φ1|＝|0.8×3.14×(0.5×10－2)2×(32－1)| Wb＝8.415×10－6Wb.。
高中物理人教版选修3-1：3.3几种常见的磁场同步练习
3.3几种常见的磁场同步练习一、单选题1.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则当线框左边为轴转过30∘时通过线框的磁通量为()A. 0B. BSC. √3S2B D. BS2【答案】D【解析】解：由磁通量表达式：Φ=BS，S指垂直磁感线的有效面积，则可知转过30∘时的磁通量Φ=BSsin30∘=BS2；故选：D．2.下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是()A. B.C. D.【答案】C【解析】解：AB、通电直导线中的安培定则(安培定则一)：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向由此可知，故AB错误；CD、通电螺线管中的安培定则(安培定则二)：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，据此可知，故C正确，D错误．故选：C．3.如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里()A. Ⅰ区B. Ⅱ区C. Ⅲ区D. Ⅳ区【答案】D【解析】解：由右手螺旋定则可判定通电导线磁场的方向.如图所示，“⋅”表示磁感线垂直纸面向外，“×”表示磁感线垂直纸面向里.所以第四象限磁场方向一致且向里；故选：D4.磁场中某区域的磁感线如图所示，则()A. a、b两处的磁感应强度的大小不等，B a<B bB. a、b两处的磁感应强度的大小不等，B a>B bC. 同一通电导线放在a处受力一定比放在b处受力大D. 同一通电导线放在a处受力一定比放在b处受力小【答案】A【解析】解：AB、磁感线的疏密表示磁感应强度的大小；故a、b两处的磁感应强度的大小不等，且B a<B b；故A正确，B错误；CD、安培力的大小不但与磁感应强度有关，还与夹角有关，故受力大小不能确定；故CD错误；故选：A．5.如图所示，一束电子沿着水平方向向左平行地飞过磁针上方时，小磁针的北极将如何转动()A. 向上转动B. 向下转动C. 垂直纸面向里转动D. 垂直纸面向外转动【答案】C【解析】解：如图所示，奥斯特实验表明，当导线中有电流通过时，小磁针会发生偏转.说明了电流周围存在磁场．当电子沿着水平方向向左，则电流向右，小磁针的N极向纸内偏转．故选：C6.如图所示，在真空中，水平导线中有恒定电流I通过，导线的正下方有一质子初速度方向与电流方向相同，则质子可能的运动情况是()A. 沿路径a运动B. 沿路径b运动C. 沿路径c运动 D. 沿路径d运动【答案】B【解析】解：由安培定则，电流在下方产生的磁场方向指向纸外，由左手定则，质子刚进入磁场时所受洛伦兹力方向向上.则质子的轨迹必定向上弯曲，因此C、D必错；由于洛伦兹力方向始终与电荷运动方向垂直，故其运动轨迹必定是曲线，则B正确，A 错误．故选：B7.如图所示为水平放置的两根等高固定长直细导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流.下列说法正确的是()A. 两导线之间存在相互吸引的安培力B. O点的磁感应强度为零C. O点的磁感应强度方向竖直向下D. a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】解：A、由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力.故A错误．B、C、由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下.故B错误，C正确．D、结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同.故D错误．故选：C．二、多选题8.当导线中分别通以图示方向的电流，小磁针静止时北极垂直纸面向里的是()。
人教版高中物理选修3-1同步检测3-3几种常见的磁场.docx
高中物理学习材料（灿若寒星**整理制作）第三节几种常见的磁场基础夯实1．(2011·衡阳高二检测)一块磁铁从高处掉到地上，虽然没有打断，但磁性变弱了，这是因为()A．磁铁被磁化了B．磁铁因剧烈震动而退磁了C．磁铁是非磁性物质D．磁铁是软磁性材料答案：B2．(2010·佛山高二检测)下列关于磁场和磁感线的描述中正确的是()A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线答案：A解析：磁感线可以形象地描述磁场的强弱和方向，但它不是客观存在的线，可用细铁屑模拟．在磁铁外部磁感线由N极到S极，但内部是由S极到N极．故只有A正确．3．(2010·福州高二检测)关于电场和磁场，下列说法正确的是()A．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B．电场线和磁感线是可以形象描述电场强弱和方向的客观存在的曲线C．磁感线和电场线一样都是闭合的曲线D．磁体之间的相互作用是通过磁场发生的，磁场和电场一样，都是客观存在的物质答案：AD解析：电场和磁场都是客观存在的物质，电场线和磁感线都是假想的曲线，实际并不存在．电场线和磁感线的最大区别在于：磁感线是闭合的，而电场线不是闭合的．故正确答案为A、D.4．(2010·厦门高二检测)下列四图为电流产生磁场的分布图，正确的分布图是()A．①③B．②③C．①④D．②④答案：C解析：由安培定则可以判断出直线电流产生的磁场方向，①正确②错误．③和④为环形电流，注意让弯曲的四指指向电流的方向，可判断出④正确③错误．故正确选项为C.5．19世纪20年代，以塞贝克(数学家)为代表的科学家已认识到：温度差会引起电流．安培考虑到地球自转造成了太阳照射后，正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的，则该假设中的电流方向是()A．由西向东垂直磁子午线B．由东向西垂直磁子午线C．由南向北沿磁子午线D．由赤道向两极沿磁子午线(注：磁子午线是地球磁场N极与S极在地球表面的连线)答案：B解析：由于地磁场的N极是地理上的南极，如果地球磁场是由绕地球的环形电流引起的，据安培定则，该环形电流应该由东向西，垂直磁子午线，所以正确选项是B.6．(2009·济南高二检测)如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块阴雨云，在放电的过程中在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B的带电情况说法中正确的是()A．带同种电荷B．带异种电荷C．B带正电D．A带正电答案：BD7．(2011·临沂高二检测)如图所示，甲、乙之间用两根导线连成一直流回路，图中的磁针在电路接通时N极向读者偏转，将电压表正负接线柱分别接在A、B两点，则电压表正常工作，由此可以判断电源在________中．(选填“甲”或“乙”)答案：甲解析：由在接通电路时N极向读者偏转，可知在A点电流向右，B点电流向左；根据将电压表正负接线柱分别接在A、B两点，电压表正常工作，可以判定A点电势高，B点电势低．电源电流从正极流出，从负极流入，故电源在甲中．8.有两个固定的完全相同的通电圆环，通过的电流大小相同，方向如图所示，其中一个位于竖直平面内，另一个位于水平平面内，每个圆环中的电流在它们的共同圆心O处产生的磁感应强度大小均为B，则在O点总磁感应强度多大？答案：2B解析：O点总磁感应强度为每个圆环上电流所产生的磁感应强度的矢量和．由安培定则知，水平面内圆环电流在O点产生的磁场竖直向下，竖直平面内的圆环电流在O点产生的磁场垂直纸面向外，两者相互垂直．所以B合＝B2＋B2＝2B.能力提升1．(2011·杭州高二检测)如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将()A．逐渐增大B．逐渐减小C．保持不变D．不能确定答案：B解析：离导线越远，电流产生的磁场越弱，穿过线圈的磁感线条数越少，磁通量逐渐减小，故只有B正确．2．(2010·西安高二检测)如图所示，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，则这束带电粒子可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束答案：BC解析：小磁针N极的指向即是磁针所在处的磁场方向．题中磁针S极向纸内偏转，说明离子束下方的磁场方向由纸内指向纸外．由安培定则可判定由离子束的定向运动所产生的电流方向由右向左，故若为正离子，则应是自右向左运动，若为负离子，则应是自左向右运动．故正确答案为B、C.3．(2011·嘉积中学高二检测)在隧道工程以及矿山爆破作业中，部分未发爆的炸药残留在爆破孔内，很容易发生人身伤亡事故．为此，科学家制造了一种专门的磁性炸药，在磁性炸药制造过程中掺入了10%的磁性材料——钡铁氧体，然后放入磁化机磁化．磁性炸药一旦爆炸，即可安全消磁，而遇到不发爆的情况可用磁性探测器测出未发爆的炸药．已知掺入的钡铁氧体的消磁温度约为400℃，炸药的爆炸温度约2240～3100℃，一般炸药引爆温度最高为140℃左右．以上材料表明()A．磁性材料在低温下容易被磁化B．磁性材料在高温下容易被磁化C．磁性材料在低温下容易被消磁D．磁性材料在高温下容易被消磁答案：AD解析：由安培分子电流假说可知，低温情况下，分子运动不剧烈，在外磁场的作用下，分子环形电流的磁极趋向基本一致，因而易被磁化，而高温时，分子剧烈运动，导致趋向基本一致的分子环形电流的磁极趋向重新变得杂乱无章，进而达到消磁目的．4．一根电缆埋藏在一堵南北走向的墙里，在墙的西侧处，当放一指南针时，其指向刚好比原来旋转180°，由此可以断定，这根电缆中电流的方向为()A．可能是向北B．可能是竖直向下C．可能是向南D．可能是竖直向上答案：D解析：若电缆电流沿南北方向，由安培定则可知小磁针所在位置磁感应强度方向亦即小磁针北极指向为竖直方向，不符合题意；当电缆电流沿竖直向上时，小磁针所在处磁感应强度方向沿水平方向且由北向南，与没有电流时地磁场的方向正好相反，故选D.5．如图所示，ABCD是一环形导线，在C、D处用导线与直导线ab接通，图中标出了环形电流的磁感线方向，则可知，A、B两端中接电源正极的是________端，放在ab下方的小磁针________极将转向纸外．答案：B N解析：由安培定则可知ABCD 中电流方向应为B →D →C →A ，故B 端接电源正极．同理由安培定则可知，ab 下方磁场方向应垂直纸面向外．6.如图所示，框架面积为S ，框架平面与磁感应强度为B 的匀强磁场方向垂直，则穿过平面的磁通量为________，若使框架绕OO ′转过60°角，则穿过线框平面的磁通量为________；若从初始位置转过90°角，则穿过线框平面的磁通量为________；若从初始位置转过180°角，则穿过线框平面的磁通量变化量为________．答案：BS ；12BS ；0；－2BS解析：在图示位置时，磁感线与线框平面垂直，Φ＝BS .当框架绕OO ′轴转过60°时可以将原图改画成从上面向下看的俯视图，如图所示，Φ＝BS ⊥＝BS ·cos60°＝12BS .转时90°时，线框由磁感线垂直穿过变为平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了，因而Φ1＝BS ，Φ2＝－BS ，△Φ＝Φ2－Φ1＝－2BS .7．已知北京地面处的地磁场水平分量约为3×10－5T ，某校物理兴趣小组做估测磁体附近磁感应强度的实验．他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如下图所示．小磁针静止时N 极指向y 轴正方向，当接通电源后，发现小磁针N 极指向与y 轴正方向成60°角的方向．请在图上标明螺线管导线的绕向，并求出该通电螺线管在小磁针处产生的磁感应强度大小．(保留一位有效数字)答案：(1)如图 (2)5×10－5T解析：通电螺线管在坐标原点处产生的磁场沿x 轴正方向，由安培定则即可确定电流的绕向．设螺线管在小磁针处产生的磁场为B x ，则有：tan60°＝B x B y. 即B x ＝B y tan60°＝3×10－5×3T ≈5×10－5T.。
3.3几种常见的磁场 (答案含解析)—人教版高中物理选修3-1 同步训练
5 / 19Байду номын сангаас
B = kI ＝2 3kI r 3a
A．方向由 O 指向 P，大小为 2 3kI ，与结论相符，选项 A 正确； 3a
B．方向由 P 指向 R，大小为 3kI ，与结论不相符，选项 B 错误； 3a
C．方向由 R 指向 O，大小为 kI ，与结论不相符，选项 C 错误； 2a
2
D．B0＝ 3 B
9．(本题 3 分)下图中四幅图片涉及物理学史上的四个重大发现，下列说法正确的是
A．亚里士多德根据理想斜面实验，提出了力不是维持物体运动的原因 B．牛顿通过引力扭秤实验，测定出了万有引力常量 C．安培通过实验研究，发现了电流的磁效应 D．库仑通过静电力扭秤实验研究，发现了库仑定律 10．(本题 3 分)如图所示，一通电直线竖直放置，其右侧 A、B 两点的磁感应强度分别为 BA 和 BB， 则（ ） A．BA＞BB，方向均垂直纸面向里 B．BA＜BB，方向均垂直纸面向里
【解析】
【分析】
【详解】
A．地球仪受到重力和同名磁极相互排斥力，保持平衡状态，故 A 错误；
B．为了保证地球仪和底座之间始终是斥力，线圈中的电流方向就不能改变，所以电路中的电源必须 是直流电源，故 B 错误；
C．由图可知螺线管的上端为 N 极，根据右手螺旋定则可知电路中的 a 端点须连接直流电源的负极， 故 C 错误；
19．(本题 9 分)如图所示，线圈 abcd 的平面与水平方向夹角 = 60 ，磁感线竖直向下，线圈平面
面积 S = 0.4m2 ，匀强磁场磁感应强度 B = 0.6T ，则穿过线圈的磁通量 φ 为多
少？
7 / 19
20．(本题 9 分)如图所示，分别给出了导线中的电流方向或磁场中某处小磁针静止时 N 极的指向或
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理学习材料 （马鸣风萧萧**整理制作）
几种常见的磁场 同步练习
1．利用安培分子电流假说可以解释下列哪些现象【 】 A ．永久磁铁的磁场 B ．直线电流的磁场 C ．环形电流的磁场
D ．软铁被磁化产生磁性
2．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是 【 】
A ．分子电流消失
B ．分子电流的取向变得大致相同
C ．分子电流的取向变得杂乱
D ．分子电流的强度减弱
3．图3-3-4是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下面说法正确的是【 】 (A)两棒均显磁性
(B)两棒均不显磁性
(C)甲棒不显磁性，乙棒显磁性 (D)甲棒显磁性，乙棒不显磁性
4．如图3-3-5所示，两个同心放置的共面金属圆环a 和b ，一条形磁铁穿过圆心且与环面垂直，用穿过两环的磁通量φa 和φb 大小关系为：【 】
A ．φa<φb
B ．φa>φb
C ．φa=φb
D ．无法比较
5．一平面线圈用细杆悬于P 点，开始时细杆处于水平位置，释放后让它在如图3-3-6所示的匀强磁场中运动.已知线圈平面始终与纸面垂直，当线圈第一次通过位置B 和位置C 的过程中，下列对磁通量变化判断正确的是【 】 A ．一直变大 B ．一直变小 C ．先变大后变小 D ．先变小后变大
图3-3-4
图3-3-5
6．如图3-3-7所示,两根平行的直导线,通以大小相等、方向相反的电流，下列说法中正
确的是【 】
(A)两根导线之间不存在磁场 (B)两根导线之外不存在磁场
(C)两根导线之间存在磁场,方向垂直纸面向里 (D)两根导线之间存在磁场,方向垂直纸面向外
7．在B=0.48T 的匀强磁场中,有一个长为L 1=0.20m,宽为L 2=0.10 m 的
矩形线圈,求下列情形通过线圈的磁通量:
(1)线圈平面与磁感方向平行； (2)线圈平面与磁感方向垂直； (3)线圈平面与磁感方向成60o
角；
(4)若题（3）中线圈的匝数为100匝,结果又如何？
8．在一个平面内有6根彼此绝缘的通电直导线，电流方向如图3-3-8所示，各导线的电流大小相等，Ⅰ、Ⅱ、Ⅲ、Ⅳ4个区域的面积相等，则垂直纸面指向纸内磁通量最大的区域是______，垂直纸面指向
纸外磁通量最大的区域是_______
9．如图3-3-9所示，匀强磁场的磁感强度B=2．0T ，方向沿z 轴正方向，且ab=40cm ，bc=30cm ，ae=50cm ，求通过面积S 1(abcd)、
S 2(befc)、S 3(aefd)的磁通量φ1、φ2、φ3分别是 、 、
图3-3-9
图3-3-8
图3-3-7
参考答案
1、AD
2、C
3、C
4、B
5、C
6、C
7、0，9．6×10－3Wb 4．8×10－3Wb ，4．8×10－3 Wb
8、Ⅰ，Ⅲ
9、0，0．18 Wb，0．18 Wb。
