第3章 电视信号接收原理天线及高频调谐器1
3.1 电视信号的接收原理 3.2 电视接收天线、馈线及阻抗变换器 3.3 高频调谐器 ※ 高频调谐器的功能及性能要求 ※ 高频调谐器的类型 ※ 电子调谐高频头 ※ 电视频道预置器
3.1 电视信号的 接收原理
3.1 电视信号的接收原理
3.1.1 黑白电视机电路框图及显像过程
通常VHF波段天线多采用三单元、五单元或七单 元形式。 UHF波段天线通频带富裕量大，引向器增加对电 视信号无影响，可以有效地提高天线增益。远距离 接收时，引向器用到10～15个。 在干扰较强的地区可以使用平面形反射器，提高 抗干扰能力。
3.2 电视接收天线、馈线及阻抗变换器
定向天线一般采用直 径10～20mm的金属 管来制作，常用重量 轻，耐腐蚀的铝管， 使用铜管效果更好， 但价格贵，铁管也可 以，但效果差。折合 振子管轴之间的距离 80mm，开口尺寸为 50～80mm。
L2
L3
L4
L1
L2
L1
3.2 电视接收天线、馈线及阻抗变换器
引向器和反射器的连接 参看图3-7所示。它们 固定在一根金属横杆上， 由于折合振子没有断开， 一侧管子中点是零电位， 可以把这点固定在任何 金属支架上，而不需要 绝缘。
L2
L3
L4
L1
L2
L1
3.2 电视接收天线、馈线及阻抗变换器
L2 L3
3.2 电视接收天线、馈线及阻抗变换器
② 圆环天线
圆环天线是收看UHF波段电视节 目的一种比较理想的室内天线， 它的最大特点是结构简单，覆盖 频道多。外形如图3-6 (b)所示。 UHF频段适合使用圆环形天线。
因为UHF频段各频道相应的中心波长为63. 3～31.5厘米， 其波长比较接近，如果采用拉竿天线接收，天线长度将会 很短，不利于接收，因此，适合使用圆环形天线。
电视天线接收原理
电视天线接收原理
电视天线的接收原理是利用天线接收到的无线电波将其转换成电信号，然后通过电视机的电路进行解码和处理，最终将这些电信号转换成图像和声音。
具体来说，电视天线通常使用的是一种叫做双极性天线的设计。
这种天线由几根金属杆组成，通常呈Y形或T形，类似于一
种八字形状。
这样的设计可以同时接收水平和垂直方向上的无线电波。
当电视天线暴露在空中时，它会接收到无线电波，这些无线电波包含了电视信号。
无线电波是通过空气中的电磁波传播的，而且会以目前主要使用的数字电视信号的频率进行传输。
当无线电波通过电视天线的金属杆时，金属杆会将无线电波的能量吸收，并将其转换成微弱的电信号。
这些微弱的电信号是模拟电信号，它们的强度和频率与无线电波的强度和频率成正比。
接下来，这些微弱的电信号通过电视机的天线输入端口进入电视机的电路系统。
在电视机的电路系统中，电信号经过放大和滤波等处理，以增强信号的强度和去除杂散噪声。
然后，信号被分成视频信号和音频信号。
视频信号经过解码和处理后，转换成了电视屏幕上可见的图像。
这里的处理包括去除多余的信号、调整亮度和对比度等。
音频信号经过解码和处理后，转换成了电视机的扬声器可以播放的
声音。
总的来说，电视天线的接收原理是将无线电波转换成电信号，然后通过电视机的电路系统处理和解码，最终将其转换成图像和声音。
这样，我们就能够通过电视机观看电视节目。
地面数字广播电视接收设备的基本原理与工作原理解析
地面数字广播电视接收设备的基本原理与工作原理解析地面数字广播电视接收设备，也被称为数字电视机顶盒，是广播电视节目信号转化为可视化图像和声音，并通过电视机播放的设备。
作为现代家庭电视娱乐中不可或缺的一部分，地面数字广播电视接收设备在数字化时代的广播电视领域发挥着重要的作用。
本文将对地面数字广播电视接收设备的基本原理和工作原理进行解析。
地面数字广播电视接收设备的基本原理是通过接收和解码数字广播电视信号，将信号转化为可视化图像和声音输出。
基本原理可分为两个部分，即信号接收和信号解码。
首先，我们来看信号接收的部分。
地面数字广播电视接收设备通常内置一个数字电视调谐器，它的功能类似于传统模拟电视机的调频器。
该调谐器通过天线接收地面数字广播电视信号，经过一系列信号处理和放大，将信号传送到接收设备的主板。
信号解码是地面数字广播电视接收设备中另一个重要的原理。
接收设备的主板会对接收到的信号进行解码，将数字信号解析成可视化的图像和声音。
它主要包括以下几个步骤：1. 解扰：接收设备会对接收到的数字信号进行解扰，消除传输过程中引入的噪声和干扰，以保证信号的稳定性和完整性。
2. 解码：接下来的步骤是对信号进行解码。
通过相应的解码算法，将数字信号转化为视频和音频数据。
3. 解多路复用：地面数字广播信号采用了多路复用技术，即将多个不同节目信号合并在一个载波中进行传输。
解多路复用的过程是将合并的信号分离出来，并根据用户选择的频道进行解码，以获取用户想要的特定节目。
4. 分发与输出：经过解码后，接收设备将视频和音频数据分别发送到电视机的显示屏和扬声器，最终展示给用户。
此外，地面数字广播电视接收设备通常还具备一些其他功能，如电子节目指南、远程控制和互联网连接。
这些功能是通过接收设备内部的芯片和软件实现的。
总的来说，地面数字广播电视接收设备的工作原理是基于信号接收和信号解码的基础上，通过一系列的信号处理和解码算法，将数字信号转化为可视化的图像和声音，以实现用户对数字广播电视节目的观看和享受。
地面数字电视发射系统基本原理分析
地面数字电视发射系统基本原理分析
地面数字电视发射系统是指将数字电视信号通过天线发送到用
户收视设备播放的系统，其基本原理包括数字电视信号产生、数字
信号的传输、调制、功率放大和天线辐射等几个方面。
数字电视信号的产生主要是指数字视频、数字音频、程序指南
等各种数据的采集、编码、压缩和封装等过程，产生的数字信号可
以存储在播放设备中或通过数据传输方式输入到发射系统中。
数字信号的传输可以采用光纤、同轴电缆等传输介质，其中光
纤传输具有带宽大、传输距离远、能耗小等优点，被广泛应用于数
字电视信号的传输中。
调制是将数字信号转化为模拟信号的过程，主要采用的调制方
式包括正弦波调制（AM）、脉冲调制（PM）、脉冲幅度调制（PAM）
等多种方式，其中正弦波调制应用最广泛。
功率放大是将调制后的信号进行放大以便更好地辐射到空间中，功率放大器主要采用管子、晶体管等电子器件实现。
天线辐射是将功率放大后的信号通过天线辐射出去的过程，天
线的作用是将信号转化为电磁波并将其发送到空气中，同时将空气
中的电磁波转换为电信号，从而实现信号的传输。
总之，地面数字电视发射系统的基本原理是将数字电视信号进
行编码、传输、调制、功率放大和天线辐射等多个环节的处理，通
过高效可靠的信号传输，向用户提供清晰、流畅、多样化的数字电
视节目。
1。
电视地面天线原理
电视地面天线原理
电视地面天线是一种接收电视信号的设备，常用于户外安装。
它利用天线的物理原理来接收无线电波，然后将无线电波转化为可供电视机解码的电信号。
电视地面天线的主要原理是接收电磁波。
当电视广播台发射信号时，信号经过空气传播。
当信号到达地面天线时，天线的接收器捕获并接收信号。
地面天线的接收器是由金属材料制成的，能够将电磁波转化为弱电信号。
地面天线的工作方式是通过接收器的共振效应。
当接收器与信号的频率非常接近时，会发生共振现象，此时接收器的灵敏度最高，能够有效地接收到信号。
接收器将接收到的信号转化为电信号后，通过电缆连接到电视机，然后电视机再将其解码为可视的图像和声音。
为了能够获得更好的信号质量，地面天线通常要考虑以下几个因素。
首先，天线的位置应当选择在视野范围内，且远离阻挡物，如高楼大树等。
其次，天线的指向性应当与电视广播台的方位一致，以便更好地接收到信号。
最后，天线应当保持良好的连接状态，避免接头松脱或损坏，影响信号的传输。
综上所述，电视地面天线利用接收器的共振效应将电磁波转化为电信号，从而实现对电视信号的接收。
通过合理的安装和调整，地面天线能够提供高质量的电视信号，让我们享受到更好的视听体验。

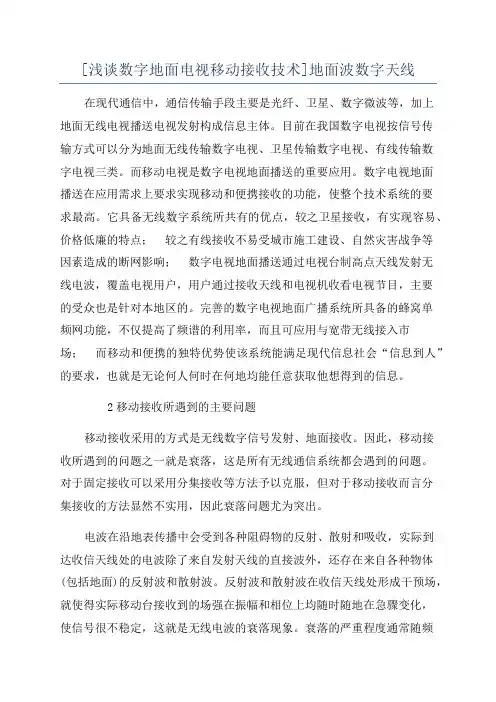

[浅谈数字地面电视移动接收技术]地面波数字天线
![[浅谈数字地面电视移动接收技术]地面波数字天线](https://img.taocdn.com/s3/m/e88f8620cdbff121dd36a32d7375a417866fc17f.png)
[浅谈数字地面电视移动接收技术]地面波数字天线在现代通信中，通信传输手段主要是光纤、卫星、数字微波等，加上地面无线电视播送电视发射构成信息主体。
目前在我国数字电视按信号传输方式可以分为地面无线传输数字电视、卫星传输数字电视、有线传输数字电视三类。
而移动电视是数字电视地面播送的重要应用。
数字电视地面播送在应用需求上要求实现移动和便携接收的功能，使整个技术系统的要求最高。
它具备无线数字系统所共有的优点，较之卫星接收，有实现容易、价格低廉的特点；较之有线接收不易受城市施工建设、自然灾害战争等因素造成的断网影响；数字电视地面播送通过电视台制高点天线发射无线电波，覆盖电视用户，用户通过接收天线和电视机收看电视节目，主要的受众也是针对本地区的。
完善的数字电视地面广播系统所具备的蜂窝单频网功能，不仅提高了频谱的利用率，而且可应用与宽带无线接入市场；而移动和便携的独特优势使该系统能满足现代信息社会“信息到人”的要求，也就是无论何人何时在何地均能任意获取他想得到的信息。
2移动接收所遇到的主要问题移动接收采用的方式是无线数字信号发射、地面接收。
因此，移动接收所遇到的问题之一就是衰落，这是所有无线通信系统都会遇到的问题。
对于固定接收可以采用分集接收等方法予以克服，但对于移动接收而言分集接收的方法显然不实用，因此衰落问题尤为突出。
电波在沿地表传播中会受到各种阻碍物的反射、散射和吸收，实际到达收信天线处的电波除了来自发射天线的直接波外，还存在来自各种物体(包括地面)的反射波和散射波。
反射波和散射波在收信天线处形成干预场，就使得实际移动台接收到的场强在振幅和相位上均随时随地在急骤变化，使信号很不稳定，这就是无线电波的衰落现象。
衰落的严重程度通常随频率或路径长度的增加而增大。
系统方面，移动接收还要考虑覆盖网的建设，接收机(特别是便携机)的耗电，接收天线的安装等问题。
从根本原理考虑，模拟播送电视信号是不宜实现移动接收的。
为了解决移动接收中遇到的问题，播送电视信号必须首先实现数字化。
浅析地面无线数字电视
浅析地面无线数字电视地面无线数字电视，是指利用数字技术在地面上进行数字电视信号的传输和接收。
相比传统的模拟电视信号，数字电视信号具有更高的画质、更丰富的节目内容以及更好的传输稳定性。
随着数字技术的不断进步，地面无线数字电视已经成为了人们日常生活中不可或缺的一部分。
一、地面无线数字电视的传输技术地面无线数字电视信号的传输技术是指将数字电视信号通过地面上的天线传递给电视机进行接收的技术。
目前，主要采用的是地面数字广播电视（DTTB）技术，其特点是信号传输稳定、覆盖面广、画质清晰等。
在传输过程中，数字电视信号经过编码和解码处理，以保证信号的完整性和清晰度。
地面无线数字电视信号也能够支持高清、超高清等高清晰度的信号输出，为用户提供更好的观看体验。
地面无线数字电视的接收设备主要包括数字电视天线、数字电视机顶盒和电视机等。
数字电视天线是用来接收数字电视信号的设备，一般安装在室外或者屋顶，用来接收地面数字电视信号的传播。
数字电视机顶盒是用来解码和播放数字电视信号的设备，可以将数字电视信号转换成模拟电视信号，或者直接进行数字信号的解码输出。
电视机则是用来进行观看的设备，可以通过数字电视机顶盒连接数字电视天线，接收并播放数字电视信号。
地面无线数字电视相比传统的模拟电视具有很多优势。
数字电视信号的画质更加清晰，不受模拟信号的影响而产生杂音和干扰。
数字电视信号能够支持更多的频道和更丰富的内容，不仅有高清电视、超高清电视等节目，还可以提供点播、互动、电子商务等丰富的服务。
地面无线数字电视信号的传输稳定性更好，即使在信号较差的地区也可以保证较好的观看体验。
数字电视信号在传输过程中占用的频谱资源更少，对电波资源的利用更加高效。
随着科技的不断进步，地面无线数字电视也在不断发展和完善。
未来，随着5G技术的普及和应用，地面无线数字电视信号将更加稳定和高清，能够适应更多的用户需求。
数字电视信号的互动性和个性化也将得到加强，用户可以根据自己的需求进行定制化的观看体验。
电视机信号接受和发射原理.docx
电视机是家庭必备的电器，尤其是过年时大家围在电视机前看春晚成为了很多人美好的回忆。
而且随着技术的发展，电视机从原来的黑白电视、到彩色电视、到现在的数字电视，电视机变得越来越智能了。
而电视机的更新换代，离不开电视机信号处理技术的进步。
今天，本文就来探讨电视机信号的接受和发射原理。
本文首先概述了什么是电视机和电视机信号，接着分析了电视机信号的接受原理，包括接收信号的基本作用、接受信号原理的分类和现代发展的趋势。
最后分析了电视机信号的发射原理，包括发射信号的基本作用、发射信号原理的分类和现代发展的趋势。
电视机；信号接受；信号发射1引言电视机在现在的生活中随处可见，可以说基本家家必备。
但你知道吗？电视机进入中国的历史才60年，进入人类历史的舞台也不过才短短的100多年。
在中国，电视机刚刚开始进入寻常百姓家的90年代，它还是奢侈品。
如果谁家有一台黑白电视那就会成为居住地附近的焦点，每到晚上相熟的人都要聚集在那一家等待电视节目的播出。
那时电视节目播出效果时好时坏，还需要不时调整室外的信号接收装置。
后来彩色电视问世，人们观看电视的视觉享受得到了进一步提升。
随着人均收入水平的提升及电视机相关技术的成熟，电视机开始进入千家万户。
电视机的快速发展衍生出越来越多的形态，如网络电视、3电视等，但要想掌握未来电视发展趋势，仍然需要从剖析电视机信号的接收和发射原理开始！2电视机和电视机信21电视机。
电视机是电视信号接收机的简称，利用电的方式，通过电子技术及电视信号发射器、接收机等设备实现动态视觉图像及音频的传送，并利用视觉残留效应使观看人形成连贯的画面，被广泛应用于信息的广播及视频通讯工具，对于民生、医疗、军事等各领域均有重要意义。
世界上第一台电视机雏形是由德国的电气工程师尼普柯夫于1883年发明的。
之所以称作电视机雏形是因为人们通过这台机器的屏幕看到了屏幕后的一张静止图片，但显示的非常模糊。
它的成像原理是通过机械转动将图像分成不同的圆形区域依次进行显示，利用视觉残留效应又将分散显示的区域合并在一起从而完成了整张图片的显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电视地面波天线接收原理
电视地面波天线接收原理是指地面电视台通过在一定的频率范围上发射具有一定功率
的地面波信号，而地面接收站则通过电磁波天线接收地面波信号，经放大处理后，将接收
到的信号由多路信号穿过电路板传送至相关电器（如液晶显示器），最终完成电视影像信
号传送以及显示图像的过程。
第一，天线的基本原理，可以分析天线的结构，分析其工作原理，以及它的各参数分析，根据不同的模式来设计具体的天线电路。
第二，信号接收机的基本原理，可以详细分析电视接收机的结构，以及它的信号接收、解调、观察以及显像等功能，并且还要熟悉它的接收电路，如晶体收台、放大收台和有源
无源等收台等。
第三，地面波信号传播原理，可以仔细分析电视台发射地面波信号，以及由天线接收
后信号传输过程中如何受到外部干扰而发生衰减现象，从而推出一定的衰减公式。
第四，对地面波传输线和电路的原理，可以分析电视传输线的种类及其特性，以及传
输线精确安装的必要性及相关方法，以及传输电路设计及检测等。
第五，安装、调试及维护原理，要熟悉安装方法和技术要求，掌握正确的检测及调试
方法，熟悉维护的规范及维护中常见的病害和解决方法。
由于电视地面波天线接收原理之间紧接着各种相互关联的环节，因此，理解分析电视
天线的接收原理较难，而能够熟练应用地面电视接收原理的人也很稀少，这也是一项很有
挑战性的领域。
