电视原理所有习题讲解..

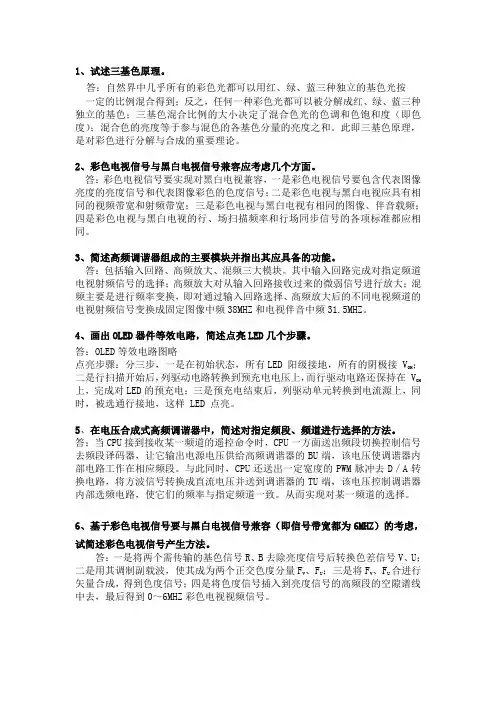

电视原理解答题
1、试述三基色原理。
答：自然界中几乎所有的彩色光都可以用红、绿、蓝三种独立的基色光按一定的比例混合得到；反之，任何一种彩色光都可以被分解成红、绿、蓝三种独立的基色；三基色混合比例的大小决定了混合色光的色调和色饱和度（即色度）；混合色的亮度等于参与混色的各基色分量的亮度之和。
此即三基色原理，是对彩色进行分解与合成的重要理论。
2、彩色电视信号与黑白电视信号兼容应考虑几个方面。
答：彩色电视信号要实现对黑白电视兼容，一是彩色电视信号要包含代表图像亮度的亮度信号和代表图像彩色的色度信号；二是彩色电视与黑白电视应具有相同的视频带宽和射频带宽；三是彩色电视与黑白电视有相同的图像、伴音载频；四是彩色电视与黑白电视的行、场扫描频率和行场同步信号的各项标准都应相同。
3、简述高频调谐器组成的主要模块并指出其应具备的功能。
答：包括输入回路、高频放大、混频三大模块。
其中输入回路完成对指定频道电视射频信号的选择；高频放大对从输入回路接收过来的微弱信号进行放大；混频主要是进行频率变换，即对通过输入回路选择、高频放大后的不同电视频道的电视射频信号变换成固定图像中频38MHZ和电视伴音中频31.5MHZ。
4、画出OLED器件等效电路，简述点亮LED几个步骤。
答：OLED等效电路图略点亮步骤：分三步，一是在初始状态，所有LED 阳级接地，所有的阴极接 VOH；二是行扫描开始后，列驱动电路转换到预充电电压上，而行驱动电路还保持在 VOH 上，完成对LED的预充电；三是预充电结束后，列驱动单元转换到电流源上，同时，被选通行接地，这样 LED 点亮。
5、在电压合成式高频调谐器中，简述对指定频段、频道进行选择的方法。
答：当CPU接到接收某一频道的遥控命令时，CPU一方面送出频段切换控制信号去频段译码器，让它输出电源电压供给高频调谐器的BU端，该电压使调谐器内部电路工作在相应频段。
与此同时，CPU还送出一定宽度的PWM脉冲去D／A转换电路，将方波信号转换成直流电压并送到调谐器的TU端，该电压控制调谐器内部选频电路，使它们的频率与指定频道一致。
电视原理习题答案第二章
第二章电视传像基本原理要点分析2.1 假设某电视系统扫描参数为Z=9行时，取α=0.2，β=1/9，画出隔行扫描光栅形成图。
要与行场扫描电流波形图相对应。
解：本题是针对传统的CRT显示器扫描光栅形成而言的，它的电子束在屏幕上的扫描轨迹与其在偏转线圈中通入的扫描电流密切相关。
而新型显示器，如液晶显示器、等离子体显示屏等则不在此列。
当Z=9时，在隔行扫描中，每场为4.5行。
因为α=0.2 为简单计，设T H=1S T Ht=0.8S T Hr=0.2S T F=9S T V=4.5S 。
又因为β=1/9 则T Vr=0.5S T Vt=4S画出两场行、场扫描波形图如图一所示。
图一行、场扫描波形图根据上述波形图中的时间关系，可分别画出第一场、第二场、及隔行扫描光栅图，如图二、三、四所示。
应注意以下几点：1. 行扫描正程轨迹是一条由左上向右下略微倾斜的直线，而行扫描逆程轨迹则是一条由右上向左下略微倾斜的直线。
因为α=0.2 因此，在行扫描正程期结束后，电子束垂直向下移动的距离若为4的话，则在行扫描逆程期结束后，电子束垂直向下移动的距离为1。
画图时要注意此比例。
2. 第一场正程结束时，行扫描刚好完成4行的扫描，因此其逆程应从屏幕的左下角开始。
由于场扫描逆程期是0.5s，行扫描正程有0.8s，，因此在场扫描逆程期只进行完第5行（时间上的行）行扫描正程的5/8，如图一中aa’。
画图时要注意第一场逆程结束时电子束位置处在屏幕最上方水平方向上的5/8处。
如图二中A’点所示。
图中，行逆程轨迹用黑虚线表示，场逆程轨迹用红虚线表示。
3. 第二场正程从第5行（时间上的行）行扫描正程的5/8处开始,如图三中A’点，而第二场正程结束点应是第9行正程的5/8处，图一中b点。
画图时要注意第二场正程结束时电子束位置处在屏幕最下方水平方向上的5/8处，如图三中B点。
4. 第二场逆程期间包含了第9行（时间上的行）正程剩余的3/8（0.3s）及其逆程。
电视原理课后答案
电视原理课后答案1. 什么是电视？电视是一种通过电子技术将声音和图像传输到接收设备上的传播媒介。
它是一种广泛应用于家庭娱乐和其他活动中的电子设备。
2. 电视是如何工作的？电视的工作原理涉及三个主要组成部分：输入设备、传输设备和接收设备。
相关信号从输入设备（如摄像机或电视信号源）传输到发送器，发送器将信号转化为高频电磁波并传输到接收设备。
接收设备中的电视机将电磁波转化为可视的图像和可听的声音。
3. 输入设备是什么？输入设备是能够把声音和图像转变为电子信号的设备。
常见的输入设备包括摄像机、麦克风和其他外部设备。
4. 传输设备是什么？传输设备是通过传输电磁波将输入设备生成的信号传送到接收设备的设备。
常见的传输设备包括电视信号发送器和电磁波传输介质，如卫星、无线电波或有线电缆。
5. 接收设备是什么？接收设备是能够接收传输设备传来的信号并将其转化为可视图像和可听声音的设备。
电视机是最常见的接收设备。
6. 电视的图像是如何生成的？电视的图像是通过将连续的静态图像（称为帧）以高速播放来实现的。
电视机通过扫描一系列的水平线来构建图像，分别将每一行的像素逐一点亮，从而形成完整的图像。
7. 电视的声音是如何生成的？电视的声音是通过电视机内部的扬声器或外部声音系统来生成的。
音频信号被接收设备转化为可听的声音信号。
8. 电视的显示技术有哪些？目前常见的电视显示技术包括液晶显示技术（LCD）、有机发光二极管技术（OLED）、等离子技术等。
每种技术都有不同的优势和适用范围，用户可根据自己的需求选择。
9. 电视信号是如何被传输的？电视信号可以通过各种介质传输，如有线电缆、无线电波或卫星。
不同的传输方式可以提供不同的信号质量和传输距离。
10. 电视在信息传播和娱乐方面的作用是什么？电视不仅是一种信息传播媒介，还是一种重要的娱乐工具。
通过电视，人们可以观看新闻、体育比赛、电影、纪录片等不同类型的节目，丰富自己的知识并获得娱乐享受。

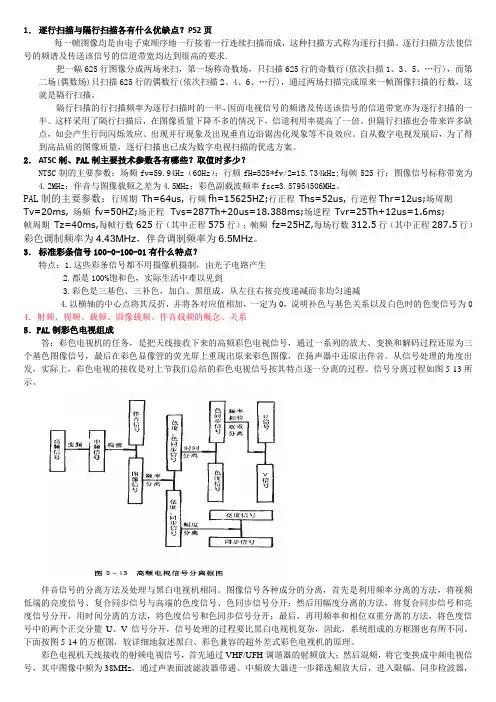

电视原理答案完整版
1．逐行扫描与隔行扫描各有什么优缺点？P52页每一帧图像均是由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。
逐行扫描方法使信号的频谱及传送该信号的信道带宽均达到很高的要求.把一幅625行图像分成两场来扫，第一场称奇数场，只扫描625行的奇数行(依次扫描1、3、5、…行)，而第二场(偶数场)只扫描625行的偶数行(依次扫描2、4、6、…行)，通过两场扫描完成原来一帧图像扫描的行数，这就是隔行扫描。
隔行扫描的行扫描频率为逐行扫描时的一半，因而电视信号的频谱及传送该信号的信道带宽亦为逐行扫描的一半。
这样采用了隔行扫描后，在图像质量下降不多的情况下，信道利用率提高了一倍。
但隔行扫描也会带来许多缺点，如会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应。
自从数字电视发展后，为了得到高品质的图像质量，逐行扫描也已成为数字电视扫描的优选方案。
2．ATSC制、PAL制主要技术参数各有哪些？取值时多少？NTSC制的主要参数：场频fv=59.94Hz（60Hz）；行频fH=525*fv/2=15.734kHz;每帧525行；图像信号标称带宽为4.2MHz；伴音与图像载频之差为4.5MHz；彩色副载波频率fsc=3.57954506MHz。
PAL制的主要参数：行周期Th=64us, 行频fh=15625HZ;行正程Ths=52us, 行逆程Thr=12us;场周期Tv=20ms, 场频fv=50HZ;场正程 Tvs=287Th+20us=18.388ms;场逆程Tvr=25Th+12us=1.6ms;帧周期Tz=40ms,每帧行数625行（其中正程575行）；帧频fz=25HZ,每场行数312.5行（其中正程287.5行）彩色调制频率为4.43MHz，伴音调制频率为6.5MHz。
3．标准彩条信号100-0-100-01有什么特点？特点：1.这些彩条信号都不用摄像机摄制，由光子电路产生2.都是100%饱和色，实际生活中难以见到3.彩色是三基色、三补色，加白、黑组成，从左往右按亮度递减而非均匀递减4.以横轴的中心点将其反折，并将各对应值相加，一定为0，说明补色与基色关系以及白色时的色变信号为0 4．射频、视频、载频、固像载频、伴音载频的概念、关系5．PAL制彩色电视组成答：彩色电视机的任务，是把天线接收下来的高频彩色电视信号，通过一系列的放大、变换和解码过程还原为三个基色图像信号，最后在彩色显像管的荧光屏上重现出原来彩色图像，在扬声器中还原出伴音。
电视机原理考试习题与答案
一、单项选择题1、我国电视标准规定：图像信号的调制方式为（A ）。
A．负极性调幅B．平衡调幅C．调频D．调相1、我国电视标准规定：伴音信号的调制方式为（C ）。
A．正极性调幅B．负极性调幅C．调频D．既调幅又调相2、我国电视标准规定：每个频道的频带宽度为（C ）。
A．4.2 MHz B．6 MHz C．8 MHz D．12 MHz2、我国电视标准规定：视频信号的频带宽度为（ B ）。
A．4.2 MHz B．6MHz C．8 MHz D．12 MHz3．我国电视机中，图像中频规定为（ D ）MHz。
A．5 B．31.5 C．33.57 D．383、我国电视标准规定的帧频和每帧的扫描行数分别为（ A ）。
A．25 Hz、625行B．60 Hz、525行C．50 Hz、625行D．30Hz、525行4、彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（C ）。
A．场扫描电路B．伴音电路C．开关电源D．A与C4、某电视机出现有光栅、无图像、无伴音，故障原因是（B ）。
A．电源B．高频头C．行扫描电路D．显像管及附属电路5、电视机中，行扫描电路停止工作时，将会出现（C ）的故障现象。
A．水平一条亮线B．有光栅无图像C．垂直一条亮线D．无光栅5、电视机中，场扫描电路停止工作时，将会出现（A ）的故障现象。
A、水平一条亮线B．有光栅无图像C、垂直一条亮线D．无光栅6、人眼具有最大视敏度的彩色光的波长是（D ）A．λ= 380 nm B．λ= 555 nmC．λ= 680 nm D．λ= 780nm7、色调是由彩色光的（C ）决定。
A．辐射功率B．颜色的深浅C．波长D．掺入白光的多少7、彩色的色饱和度指的是彩色的（C ）。
A．亮度B．种类C．深浅D．以上都不对8、当三基色信号的强度相等R = G = B时，屏幕呈现的颜色为（D）。
A．红色B．绿色C．蓝色D．白色9、实现频谱交错时，NTSC制采用了（A ）。
电视原理考试试题及答案
1、浅橙色的电视图像三基色信号为VR=3,VG=2，VB=1。
2、PAL制V平衡广调幅器输入的被调制副载波在NTSC行为COSwsct 。
3、PAL制色同步信号在PAL行的相位是22 5 °。
4 、我国电视射频图像信号的发送方式是残留边带。
5 、我国电视伴音信号的调制方式是调频。
6 、在电视机中频电路中，属于干扰信号的频率是 30MHz 。
7 、传送白色图像时，色差信号值为零。
8 、在PAL制行边程期间传送的信号是行同步脉冲。
9 、在电视接收机高频调谐器中，控制调谐频段的电压是 BH 。
10 、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号 V分量不同。
11 、根据三基色原理，自然界中绝大多说彩色均可由三种基色光混合而成，合成光的亮度等于各基色亮度之比例。
12 、NTSC制采用的传输信号是 Y.I.Q 。
13 、广播电视采用和行扫描的目的是压缩通频带。
14 、关于NTSC制的优点，错误的是色度信号的相位失真不会明显影响色调。
15 、彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及色同步信号组成。
16 、彩色电视机色度通道中Fu、Fv信号的分离采用的是频率与相位双重分离。
17 、高频调谐器不包含同步检波器。
18 、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用幅度分离的方式。
19 、彩色亮度通道中不应该设置 AFC 电路，可以设置 ABL电路、钳位电路、 4.43mHz陷波。
20 、彩色显像管栅级与所加图像信号极性之间的关系是栅极接地、阴极加负极性信号。
一、当某彩色电视接收机接受彩色电视信号时，全频为红图像，而接收标Array准彩色信号时，重现彩条如下表所示。
请说明产生这种现象的原因何在？答：由题提供的信息可知：此彩色电视接收机故障出现在基色解码矩阵之后的绿基和蓝基通道上或基色解码矩阵未解出绿基信号和蓝基信号只有红基信号。
二、当电路发生下述故障时屏幕上重现图像会产生什么异常现象。
电视原理习题及答案
一、单项选择题1．色温是（D）A．光源的温度 B．光线的温度 C．表示光源的冷热 D．表示光源的光谱性能2．彩色三要素中包括（B）A．蓝基色 B．亮度 C．品红色 D．照度3．彩色电视机解码器输出的信号是( B )。
A．彩色全电视信号 B．三个基色信号 C．亮度信号 D．色度信号4．我国电视机的图像信号采用残留边带方式发射的原因是为了（B）。
A．增加抗干扰能力 B．节省频带宽度 C．提高发射效率 D．衰减图像信号中的高频5．PAL制解码器中，4.43MHz带通滤波器的作用是从彩色全电视信号中取出（B）。
A．亮度信号 B．色度和色同步信号 C．复合同步信号 D．色副载波6．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（D）。
A．三基色信号 B．三个色差信号 C．两个色差信号 D．色度与色同步信号7．三基色原理说明，由三基色混合得到的彩色光的亮度等于( D )。
A．红基色的亮度 B．绿基色的亮度 C．蓝基色的亮度 D．三个基色亮度之和8．普及型彩色电视机中，亮度与色度信号的分离是采用( A)分离方式完成的。
A．频率 B．时间 C．相位 D．幅度9．我国电视机中，图像中频规定为( D )MHz。
A．6.5 B．31.5 C．33.57 D．3810、彩色的色饱和度指的是彩色的（C）A．亮度 B．种类 C．深浅 D．以上都不对11．在电视机中放幅频特性曲线中，需要吸收的两个频率点是( D )。
A．30 MHz/31.5 MHz B．31.5 MHz/38 MHzC．38 MHz/39.5 MHz D．30 MHz/39.5 MHz12．彩色电视机中，由彩色全电视信号还原出三基色信号的过程称为( B )。
A．编码 B．解码 C．同步检波 D．视频检波13、逐行倒相正交平衡调幅制指的是( B )。
A．NTSC制 B．PAL制 C．SECAM制 D．以上都不对14．PAL制编码器输出的信号是( B )。
电视原理答案
1-1．画图说明电视传像的基本原理。
电视传像的基本过程包括摄像、信号传输和显像三个基本部分，即在发送端用电视摄像机将景物各处的亮度和色度信息经光电转换后按照一定规律变换成相应的电信号，然后将电信号作适当处理，通过无线电波或者有线通路传输出去，最后在接收端由电视接收机将接收到的电信号经适当变换后，通过显像器件的电光转换重现出原图像。
1-2.波长分别为400nm,550nm,590nm,670nm 及700nm 的5种单色光，每种光通量均为100lm,计算合成光的光通量及辐射功率。
解：合成光通量Φ=100lm*5=500lm查表1-1知5种单色光的视敏函数值分别为0.0004，0.995，0.757，0.032，0.0041 所以辐射功率为：Φe(400)=100/(683*0.0004)=366w Φe(550)= 100/(683*0.995)=0.146w Φe(590)= 100/(683*0.757)=0.193w Φe(670)= 100/(683*0.032)=4.575w Φe(700)= 100/(683*0.0041)=35.610w1-6.什么是闪烁感觉和临界频率。
答：当脉冲光的重复频率不够高时，人眼会产生一明一暗交替变化的闪烁感觉。
光源不引起闪烁感觉的最低重复频率称为临界频率。
1-18.若已知场频fv=50Hz,行频fH=15625Hz,场逆程系数β=0.08。
重现图像高度为40cm ，求(1)奇数或偶数场内相邻两行间的节距；（2）奇数、偶数场之间相邻两行间的节距。
解：Z=2*fH/fv=2*15625/50=625行 Z ’=Z*(1- β)=575行 场内相邻行节距D1=40/575*2=0.14cm 场间相邻行节距D2=D1/2=0.07cm1-21.假设某电视系统扫描参数Z=9，取α=0.2，β=1/9，画出隔行扫描光栅的形成图。
i Vi t 123456781-22.电视信号的极性如何规定？如果屏幕图像是两白三黑竖条纹，画出相邻两行正极性全电视信号波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
780
380
e V d , K m 683 lm / w
可得：
ቤተ መጻሕፍቲ ባይዱ
Φe(400)=100/（683*0.0004）=366(W) Φe(550)=100/（683*0.995）=0.147(W) Φe(590)=100/（683*0.757）=0.193(W) Φe(670)=100/（683*0.032）=4.575(W) Φe(700)=100/（683*0.0041）=35.710(W) 因此：Φe=Φe(400)+ Φe(550)+ Φe(590)+ Φe(670)+ Φe(700)=406.6w 合成光的辐射功率为406.6瓦。
1.5 描述彩色光的三个基本参量是什么？各是什么含义 ？ 答：描述彩色光采用的三个基本参量为：亮度、色调和 饱和度。这三个量在视觉中组成一个统一的总效果，并 严格地描述了彩色光。 亮度是光作用于人眼时所引起的明亮程度的感觉。 色调反映了颜色的类别。 饱和度是指彩色光所呈现彩色的深浅程度。 色调与饱和度又合称为色度，它既说明彩色光的颜色类 ，又说明颜色的深浅程度。
1.9 已知两种色光F1和F2的配色方程 为 F=1[R]+1[G]+1[B] R F=5[R]+5[G]+2[B] 计算合成色光F1+2的色度坐标r、g、b， 并在麦克斯韦三角形中标出F1, F2和F1+2 F 的坐标位置。 F 解： F F1+2=（1+5)[R]+（1+5）[G]+（1+2）[B] B =6[R]+6[G]+3[B] 因此合成色光的色度坐标为： r=2/5 g=2/5 b=1/5 F1的色度坐标：r1=1/3 g1=1/3 b1=1/3 F2的色度坐标：r2=5/12 g2=5/12 b2=1/6 可在麦克斯韦三角形中标出F1, F2和F1+2的坐标位置如右上 图所示：
视频信号的最高频率：
f max
1 (1 ) KK e fV Z 2 10.3 MHz 4 (1 )
2.7 当电视传输系统非线性系数γ=2，传输系数K=0.5，被摄取的彩色 光为 F0 6Re 4Ge 2Be 时， （1）求在显像正三角形中的色度坐标 re 、 g e 。 0 0 g （2）求重现彩色光方程式及色度坐标 re 、 ed 。 d （3）说明重现色光的变化情况。 解：（1）由 F0 6Re 4Ge 2Be ，得 m=12 求得 re0 =6/12=1/2 ， g ed =4/12=1/3 （2）由于γ=2，传输系数K=0.5，则有
X 2.7689 1.7581 1.1302 R Y 1.0000 4.5907 0.0601 G Z 0.0000 0.0565 5.5943 B
由此可得：
1.3038
0.3756 4.8249
0.2005
0.0577 0.7418
第二章电视传像基本原理
2.3场同步脉冲中的开槽脉冲和前后均衡脉冲的作用是 什么？ 开槽脉冲的作用:为使场同步期间不丢失行同步，在此 期间用开槽脉冲代替行同步信号。 前后均衡脉冲的作用：保证相邻两场场同步脉冲的积分 起始电平相同和经过积分电路后两场输出信号的波形 也一致，从而保证了两场的时间间隔相同。
h * 65 39 cm h 5 根据 3438 DM 将θ=1.5’ D=1.5m代入得： 从而求 得垂直分解力为： h 0.39 M 3438 3438 * 596 D 1.5 *1.5 根据 M Ke (1 )Z 得: M 596 Z max 851 K e (1 ) 0.7
第一章 视觉特性与三基色原理
1.1 波长分别为400nm,550nm，590nm，670nm及700nm的五种单色光，每种光 通量均为100lm，计算合成光的光通量及辐射功率。 解：合成光的光通量为五种单色光光通量的和，即 Φ=5*100lm=500lm 查表得： V(400)=0.004 V(550)=0.995 V(590)=0.757 V(670)=0.032 V(700)=0.0041 由 v Km
由于K=4/3, Ke(1-β)=0.7 α=18% 当Z=405，fv=50HZ 时 代入上式得：f f max 2.33MH Z 当Z=819，fv=50HZ 时 代入上式得：f f max 9.54MH Z
2.6 距离1.5m处观看65cm（25英寸）电视机时，根据人眼 分辨力θ=1.5’,计算需要的最大扫描行数。如场频 fv=50HZ 、K=4/3，α=0.18，Ke(1-β)=0.7，再计算视频 信号的最高频率。 解：显示器的对角线尺寸为65cm，若其幅型比为4:3，则屏 幕的高度为： 3
2 1+2 1
G
1.14 用物理三基色混配彩色光，其中红基色光 20lm，绿基色光 55lm，蓝基色光12lm，求合成彩色光在RGB与XYZ坐标制中的坐 标数值。 解: 在RGB色度系统中，三个基色单位[R]、[G]、[B]的光通量之 比为1：4.5907：0.0601，设1[R]的光通量为1lm，则 1[G]=4.5907m,1[B]=0.0601lm 由此可以求出三刺激值分别为： R=20，G=55/4.5907=11.98， B=12/0.0601=199.67 则有： m=R+G+B=20+11.98+199.67=231.65 由此求出在RGB色度系统中的色度坐标值为 r=R/m=20/231.65=0.0863， g=G/m=11.98/231.65=0.0517 b=B/m=199.67/231.65=0.8619 在XYZ色度系统和RGB色度系统中光谱三刺激值转换关系如下：
2.5 一隔行扫描电视系统，α=18%，K=4/3, Ke(1-β)=0.7, fv=50HZ,计算Z=405行和Z=819行时的行频fH和视频信号频 带宽度Δf。 1 解：在隔行扫描电视系统中， f H 2 ZfV HZ 当Z=405，fv=50HZ时代入上式得： f H 10125 HZ 当Z=819，fv=50HZ时代入上式得： f H 20475 1 (1 ) 2 在隔行扫描电视系统中，f KK f Z max e V 4 (1 )
