一、引言
在液压系统中，电机和液压缸之间的连接方式非常重要，因为这直接影响到系统的工作效率和稳定性。
本文将详细介绍电机和液压缸的连接方式。
二、直接连接方式
直接连接是指将电机轴与液压缸轴直接相连。
这种连接方式简单、紧凑，适用于小型或中型的液压系统。
但是，由于电机和液压缸之间没有任何减速装置，因此会导致系统运行时速度过快，容易产生冲击和振动。
三、联轴器连接方式
联轴器是一种用于连接两个轴的装置，它能够将两个轴之间的转速和扭矩传递给彼此。
在电机与液压缸之间使用联轴器可以有效减少冲击和振动，并且能够保证系统运行平稳。
不过联轴器也有其局限性，在高负载情况下容易出现断裂或损坏。
四、齿轮减速器连接方式
齿轮减速器是一种常用的传动装置，在电机与液压缸之间使用齿轮减
速器能够有效降低转速，增加扭矩，并且能够保证系统运行平稳。
但是，齿轮减速器的体积较大，需要占用一定的空间。
五、液压马达连接方式
液压马达是一种将液压能转化为机械能的装置，在电机与液压缸之间
使用液压马达可以将电机提供的动力转化为机械运动。
这种连接方式
简单、紧凑，并且具有很高的工作效率和稳定性。
但是，液压马达也
有其局限性，在高负载情况下容易出现过载或损坏。
六、总结
不同的电机和液压缸连接方式各有优缺点，选择适合自己系统的连接
方式非常重要。
在实际应用中，应根据系统工作条件和要求进行选择，并且注意安装和维护。
电动液压缸工作原理
电动液压缸工作原理电动液压缸是一种通过电动机驱动液压系统来实现线性运动的装置。
它结合了电动机和液压技术的优势，能够提供高效、稳定的力和位移输出。
本文将介绍电动液压缸的工作原理，包括结构组成、工作过程及优缺点等方面。
一、电动液压缸的结构组成电动液压缸通常由电动机、液压泵、控制阀、执行机构和相关管路等部分组成。
1. 电动机：电动液压缸的电动机通常采用交流电机或直流电机，通过驱动液压泵提供动力。
2. 液压泵：液压泵负责将机械能转换为液压能，并向液压缸提供高压油液。
3. 控制阀：控制阀用于控制液压系统的压力和流量，以实现对电动液压缸的精确控制。
4. 执行机构：执行机构是电动液压缸的核心部分，负责将液压能转换为机械能，从而实现线性运动。
5. 相关管路：相关管路用于连接各部件，传输液压能及控制信号。
二、电动液压缸的工作原理1. 初始状态：当电动机启动时，驱动液压泵开始工作，液压泵通过控制阀将高压油液输送至液压缸内的油腔，使得活塞缸内形成一定的压力。
2. 液压力传递：通过高压油液的传递，活塞受到压力作用向执行机构方向运动，此时液压缸开始产生线性位移。
3. 机械能输出：液压缸的活塞在传递液压力的作用下，将液压能转换为机械能，从而实现线性推拉运动。
4. 控制调节：通过控制阀对液压系统的压力和流量进行调节，可以实现对电动液压缸的速度、力度和位置的精确控制。
三、电动液压缸的优缺点1. 优点：(1) 大功率密度：电动液压缸可以提供较大的力和速度输出，功率密度高。
(2) 精密控制：通过控制阀对液压系统进行精确控制，可以实现高精度的位移和力的输出。
(3) 适应性强：电动液压缸可以适应各种环境和工况，具有较强的抗干扰能力。
2. 缺点：(1) 维护成本高：液压系统较复杂，维护和保养成本较高。
(2) 油液泄漏：由于液压系统需要使用液压油来传递能量，存在油液泄漏的风险，需要定期检查和维护。
总结：电动液压缸通过电动机驱动液压系统，实现了力和位移的精确控制，具有高功率密度和精密控制的优势。
液压缸并联的同步回路
（八）液压缸并联的同步回路
一、实验目的
了解并应用液压缸的串、并联的同步回路
二、实验器材
QCS014B装拆式液压教学实验台。
1台
三、实验回路原理图
1 泵站
2 溢流阀
3 二位四通电磁阀
4 节流单向阀
5 液压缸
四、实验步骤
1、看懂实验原理图，按照原理图连接好回路；
2、将安全阀（溢流阀）处于开启状态，打开总电源，开启泵站电机，调节溢流阀2，系统压力达到一定值之后，缸5的无杆腔开始进油，活塞杆向右运行，两缸的运动速度基本实现同步（误差在2%-5%之内）。
电磁阀Y1得电之后，两缸的有杆腔开始进油，活塞杆向右运行。
由于两腔作用力的有效面积不一样，所以在系统压力不变的情况下，活塞杆的伸出的速度比它复位的速度快。
如果两缸的同步误差比较大，调节单向节流阀4，通过调节其回油的流量来减少误差。
3实验完毕之后，清理实验台，将各元件放入原来的位置。
液压系统安装要求说明
液压系统安装要求说明液压系统安装要求说明液压系统是由各种液压元件组成的。
各液压元件之间由管道、接头和集成阀块等零部件有机地连接成一个完整的液压系统。
因此，液压管道安装是否正确、牢固、可靠和整齐，将对液压系统工作性能有着重要的影响。
一液压管道安装要求管道安装质量的好坏是关系到液压系统工作性能是否正常的关键之一，管路上应尽量采用焊接方式，在需检修的地方尽量采用法兰连接，阀台进出口安装球阀，并合理的配置管夹及支架。
（一）钢管安装要求1) 检查管子的质量。
要查明管子材料、尺寸和质量是否符合设计规定；检查管子外观是否有严重压扁或弯曲；检查管子内外壁表面上是否有腐蚀，外壁是否有裂纹等缺陷。
若有不合规定要求的或有严重缺陷的管子不得使用。
2) 测量配管尺寸。
对已就位的液压泵站、液压阀台、主机、辅机及有关部件的位置应仔细测量、力求准确。
对两个接头之间弯曲部位较多、形状复杂的管子要先做一个样板，然后按尺寸或样板切割管子。
3) 安装管道必须按设计图纸或实际位置合理布置。
4) 安装时对已经酸洗过的管子还要用气吹净。
5) 安装时对管子接头、法兰件都要进行质量检查，发现有缺陷的接头或法兰件不准使用，应更换，并用煤油清洗和用气吹净。
6) 管道连接时不得强压对口，管子与连接件对口应达到内壁整齐，局部错口不得超过管子壁厚的10%，焊缝高度不小于相邻管子的最小壁厚。
7) 管子的交叉要尽量减少。
对于平行或交叉的管子之间、管子和设备主体之间必须要相距12mm以上的间隙，防止相互干扰和避免振动时引起敲击。
8) 为了减少管内液体的发热和动力损失，要求管内液体的流速不超过5m/s。
同时，还要尽量减少弯头和弯曲管道，不准使用由管子焊接而成的直角接头。
9) 各管子接头连接要牢固，各结合面密封要严密，不准有外漏。
10) 管子排列要整齐、美观、牢固，并便于拆装和维修。
对连接管道较长的管子，应分段安装并在中间增设中间接头，以便拆装。
11) 配管不能在圆弧部位接合，而必须在平直部位接合。
液压传动工作原理
液压传动工作原理例一：液压千斤顶1、杠杆上提时，小液压缸中的活塞上移，油箱中的液压油通过右侧单向阀进入小液压缸，左侧单向阀关闭，大液压缸中的活塞静止。
2、杠杆下压时，小液压缸中的活塞下移，右侧单向阀关闭，油箱中的液压油通过左侧单向阀进入大液压缸，大液压缸中的活塞上移。
3、多次提、压杠杆，可使重物断续抬高。
4、放油阀打开时，大液压缸中的油液流回油箱，重物随活塞下移。
液压千斤顶通过杠杆、液压装置进行了两次力的放大。
例二：磨床工作台液压系统液压泵由电动机驱动连续运转，从油箱吸油，将具有压力能的油液输入管路，通过节流阀，再经换向阀进入液压缸左腔（或右腔），液压缸右腔（或左腔）的油液则经过换向阀后流回油箱。
液压传动系统组成1、动力元件如液压泵，它可将机械能转换为液体的压力能。
2、执行元件如液压缸或液压马达，它们可以将液体的压力能转化为机械能。
3、控制元件指各种控制阀，它们能控制流体的压力、流量和方向，保证执行元件完成预期的动作要求。
4、辅助元件指油管、油箱、滤油器、压力表等，分别起连接、贮油、过滤、测量等作用。
液压系统图形符号结构原理图：用图形符号表示：1、结构原理图较直观、易懂，但图形较复杂。
2、液压图形符号脱离元件的具体结构，只表示元件的功能，使系统图简化，原理简单明了，便于阅读、分析、设计和绘制。
液压传动的特点及应用主要特点：各种应用：液压泵液压泵是将电动机输出的机械能转换为液体压力能的能量转换装置。
液压泵的正常工作条件是：1、应具有密封容积；2、密封容积可以变化；3、应有配流装置；4、吸油过程中油箱必须和大气相通。
液压泵按其结构不同可分为：齿轮泵、叶片泵、柱塞泵等。
齿轮泵在机床行业及小功率机械的液压传动系统中，常用外啮合低压齿轮泵。
齿轮泵的泵体、端盖和齿轮各齿槽组成密封容积，两齿轮的齿顶和啮轮各齿槽组成密封容积，两齿轮的齿顶和啮合线把密封容积分为吸油腔和压油腔两部分，轮齿脱开啮合的一侧不断从油箱吸油，轮齿进入啮合的一侧不断压油。
电机于液压缸连接方式

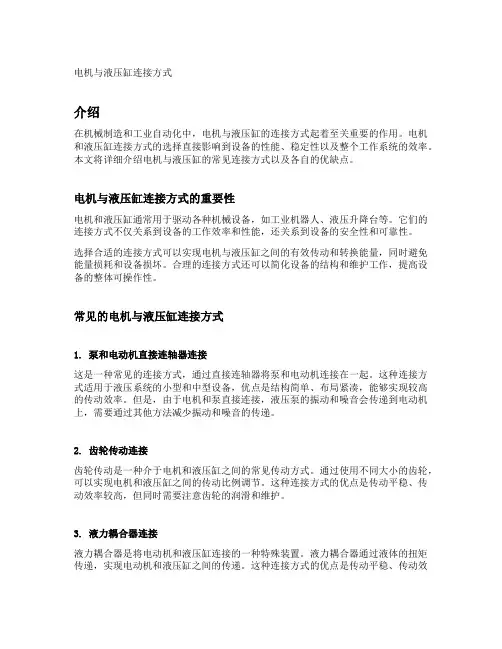

电机与液压缸连接方式介绍在机械制造和工业自动化中，电机与液压缸的连接方式起着至关重要的作用。
电机和液压缸连接方式的选择直接影响到设备的性能、稳定性以及整个工作系统的效率。
本文将详细介绍电机与液压缸的常见连接方式以及各自的优缺点。
电机与液压缸连接方式的重要性电机和液压缸通常用于驱动各种机械设备，如工业机器人、液压升降台等。
它们的连接方式不仅关系到设备的工作效率和性能，还关系到设备的安全性和可靠性。
选择合适的连接方式可以实现电机与液压缸之间的有效传动和转换能量，同时避免能量损耗和设备损坏。
合理的连接方式还可以简化设备的结构和维护工作，提高设备的整体可操作性。
常见的电机与液压缸连接方式1. 泵和电动机直接连轴器连接这是一种常见的连接方式，通过直接连轴器将泵和电动机连接在一起。
这种连接方式适用于液压系统的小型和中型设备，优点是结构简单、布局紧凑，能够实现较高的传动效率。
但是，由于电机和泵直接连接，液压泵的振动和噪音会传递到电动机上，需要通过其他方法减少振动和噪音的传递。
2. 齿轮传动连接齿轮传动是一种介于电机和液压缸之间的常见传动方式。
通过使用不同大小的齿轮，可以实现电机和液压缸之间的传动比例调节。
这种连接方式的优点是传动平稳、传动效率较高，但同时需要注意齿轮的润滑和维护。
3. 液力耦合器连接液力耦合器是将电动机和液压缸连接的一种特殊装置。
液力耦合器通过液体的扭矩传递，实现电动机和液压缸之间的传递。
这种连接方式的优点是传动平稳、传动效率高、能够实现正反转和多速调节，适用于大功率和高效率的设备。
但需要注意液力耦合器的温度和冷却，以避免过热和损坏。
4. 液压马达连接液压马达是将液压能转变为机械能的装置，它可以直接与电动机连接。
液压马达通过液压能的转换，使用液体的压力将电动机的旋转运动转变为液压缸的线性运动。
这种连接方式的优点是结构简单、传动效率高、可实现精确控制和重载能力强。
但需要注意液压马达的润滑和维护，以确保稳定性和寿命。
电动液压伸缩杆工作原理
电动液压伸缩杆工作原理
电动液压伸缩杆是一种常用于机械传动领域的装置，通过电机和液压泵等部件的配合，实现对伸缩杆的伸缩控制。
下面就从工作原理和实现方式等方面为大家详细介绍电动液压伸缩杆。
一、工作原理
电动液压伸缩杆的核心组成部分为液压缸。
当电机工作时，通过液压泵将液体从液压缸的油箱中抽出，进入液压缸工作室，从而逐渐推动活塞杆伸出，完成伸缩杆的伸长。
反之，当电机反转，通过液压泵将液体从油箱中抽出，进入液压缸上腔，推动活塞杆收缩，实现伸缩杆的收缩功能。
二、实现方式
电动液压伸缩杆通常由以下组件组成：
1. 电机：提供动力源，驱动液压泵工作。
根据伸缩杆的负载、速度和精度需求选用不同功率和类型的电机。
2. 液压泵：将电机输出的旋转运动转换为液体的压力输出，完成液体的压缩。
3. 液压缸：承受液体的压力输出，通过活塞杆的推拉实现伸缩杆的变形。
4. 油箱：存储液压缸内的液体，通过油管连接液压泵和液压缸。
5. 控制器：控制伸缩杆的伸缩速度和精度，保证机器的稳定性和操作
的安全性。
三、应用范围
电动液压伸缩杆广泛应用于工业领域，如航空航天、机器人、石化和
船舶等领域。
它常常用于克服直线运动中的压缩和伸长问题，完成重、大、长构件的变形控制。
总之，电动液压伸缩杆具有结构简单、安装方便、性能稳定、操作方
便等优点，是一种高效的液压伸缩装置。
电动液压缸原理
电动液压缸原理
电动液压缸是一种将电机与液压系统相结合的执行装置，它利用电动机提供的动力来驱动液压泵，将液压油送入液压缸中产生力和运动。
电动液压缸的工作原理可以简单描述如下：
1. 电动机启动：当电动机启动时，它会驱动液压泵旋转，产生液压油流动。
2. 液压泵供液：液压泵会将液压油从储油箱中吸入并通过一条进油管送往液压缸。
3. 液压油进入液压缸：当液压油进入液压缸时，它会推动活塞进行运动。
液压缸中的活塞通常由一个密封装置密封，以确保液压油只能在活塞两端的工作腔之间流动。
4. 活塞运动：液压油的进入会导致活塞上的压力增加，这会引发活塞相对于固定装置（如液压缸框架）的运动。
根据液压油进入的一侧和活塞杆的位置，液压缸可以分为单作用和双作用两种类型。
5. 控制阀控制流量和方向：在液压缸开始运动之前，液压系统需要一个控制阀来控制液压油的流量和方向。
通常使用电磁阀或手动阀来实现此功能。
6. 控制电路：电动液压缸通常需要一个电气控制电路来实现远
程控制和自动化操作。
总结来说，电动液压缸的工作原理是通过电动机驱动液压泵，将液压油送入液压缸中，产生力和运动。
控制阀和控制电路能够实现对液压油流量和方向的控制，从而控制液压缸的运动。
电动液压推杆的工作原理
电动液压推杆的工作原理电动液压推杆是一种将电机转动动力转换为液压能量，通过液压缸产生线性推动力的装置。
它由电机、液压泵、液压缸、控制阀门、液压油箱等组成。
其工作原理是通过电机的旋转驱动液压泵产生高压液压油，然后通过控制阀将高压液压油送入液压缸，从而产生推动力。
具体来说，电动液压推杆的工作过程可以分为以下几个步骤：1.电机驱动液压泵工作：当电动液压推杆接通电源后，电机开始转动。
转动的电机通过联轴器等连接装置传递动力给液压泵。
液压泵是通过旋转的齿轮或叶片产生高压液压能量的设备。
2.高压液压油的供给：液压泵旋转时，将液压油从油箱中吸入，然后通过离心力或叶片的工作将液压油压缩并排出。
这样就形成了高压液体。
3.控制阀的操作：高压液压油通过控制阀进入液压缸。
控制阀是一组阀门和油漏孔的组合，可以控制液压缸的运行方向和速度。
根据不同的工作要求和控制方式，控制阀可以是手动操作的阀门，也可以是自动控制的电磁阀、比例阀等。
4.液压缸的工作：高压液压油通过控制阀进入液压缸，液压缸内的活塞随之移动。
液压缸的工作部件包括活塞、缸筒和活塞杆等。
当液压油从液压缸的一侧进入并推动活塞移动时，液压缸的另一侧的液压油经过控制阀和油回路返回油箱，这样就实现了液压推杆的线性推动。
5.液压油的循环：在液压推杆的工作过程中，液压油的循环是非常重要的。
通过油箱和管线的联接，液压油可以循环使用，保持系统的正常工作。
总之，电动液压推杆通过电机驱动液压泵产生高压液压能量，然后通过控制阀将高压液压油送入液压缸，从而产生推动力。
它具有结构简单、工作可靠、承载能力强等特点，在工业生产中广泛应用于各种机械设备的位置调整、起重运输和压力测试等工作中。
液压基本回路及典型液压系统
1压力控制回路
1压力控制回路
2 ）利用蓄能器的保压回路： 这种 蓄能器借助蓄能器来保持系统压力， 补偿系统泄漏。图5－10所示为利用虎 钳做工件的夹紧。将换向阀移到阀左 位时，活塞前进将虎钳夹紧，这时泵 继续输出的压力油将蓄能器充压，直 到卸荷阀被打开卸载，此时作用在活 塞上的压力由蓄能器来维持并补充液 压缸的漏油作用在活塞上，当工作压 力降低到比卸荷阀所调定的压力还低 时，卸荷阀又关闭，泵的液压油再继 续送往蓄能器。本系统可节约能源并 回路是利用压力控制阀来控制系统整体或某 一部分的压力，以满足液压执行元件对力或转矩要求的回路， 这类回路包括调压、减压、增压、保压、卸荷和平衡等多种 回路。 1．1 调压回路：调压回路的功用是使液压系统整体或部分的 压力保持恒定或不超过某个数值。在定量泵系统中，液压泵 的供油压力可以通过溢流阀来调节。在变量泵系统中 , 用安 全阀来限定系统的最高压力，防止系统过载。若系统中需要 二种以上的压力，则可采用多级调压回路。
中南大学——液压与气动技术 2019年2月2日星期六
2 速度控制回路 1. 快速与慢速的换接回路：
5．2 速度控制回路
2．两种慢速的换接回路：图5－16a中的两个调速阀并联，由换向 阀实现换接。两个调速阀可以独立地调节各自的流量.互不影响；但是. 一个调速阀工作时另一个调速阀内无油通过，它的减压阀不起作用而 处于最大开口位置，因而速度换接时大量油液通过该处将使机床工作 部件产生突然前冲现象。因此它不宜用于在工作过程中的速度换接， 只可用在速度预选的场合。 图5－16b所示为两调速阀串联的速度换接回路。当主换向阀D左位 接人系统时，调速阀B被换向阀C短接；输入液压缸的流量由调速阀A 控制。当阀C右位接入回路时，由于通过调速阀B的流量调得比A小， 所以输入液压缸的流量由调速阀B控制。在这种回路中的调速阀A一直 处于工作状态,它在速度换接时限制着进入调速阀B的流量,因此它的速 度换接平稳性较好，但由于油液经过两个调速阀,所以能量损失较大。
液压传动基本回路
5、采用调速阀的调速回路
特点: 1) 速度稳定性大大提高； 2) 功率损失比同类采用节流阀的大。
双 点 划 线
虚线
6、调速阀（调速回路）与节流阀（调速回路） 比较： 1）压力-流量特性
2）速度-流量特性
v
AT1 AT2 AT3
AT1 > AT2 > AT3
v
AT1
AT1 < AT2< AT3
0
Rmax
的油路被关闭，泵 单独供油给缸；当 阀2复位后，蓄能器 供油给缸的有杆腔
快退。
因多了蓄
能器的功能所以用 二位五通换向阀。
三、减速回路
四、速度换接回路（速度切换回路、亦属换向回路）
AT2
AT1
快速－慢速的换接回路
采用调速阀串联的慢 速－慢速的换接回路
AT2
AT1
AT2
AT1
AT1 ≠AT2 采用调速阀并联的慢速－慢速的换接回路
AT1
① R一定时，小开度比大开 度好； ② AT一定时，R增加则速度 减小；重载区域的速度刚度 比轻载时的小。 R
0
Rmax
（2）特点
① ∵P2=0，没有背压，∴运动平稳性差；随负载变化， 速度变化，速度稳定性差。即V-R特性软。
② 压力油经节流阀进入液压缸，油的温升使系统泄漏增 加。 ③ 泵在恒压下工作，功率利用不合理。 ④ 存在溢流和节流损失，回路效率低。
4、连续、按比例进行压力调节回路
采用先导式比例电磁溢流阀，调节进入阀的输 入电流（或电压）的大小，即可实现系统压力的无 级调节。
优点：简单，压力切换平稳，更容易实现远距离控制或程控。
二、减压回路 作用：使系统某一部分油路(夹紧回路、控制回路、润 滑回路)具有较低的稳定压力。 1、单级减压回路 通主油路
