止鼾器的研究与讨论
2024年腕式止鼾器市场规模分析
2024年腕式止鼾器市场规模分析引言腕式止鼾器是一种利用技术手段来帮助解决睡眠呼吸障碍问题的设备。
随着人们对健康的关注度不断提高，腕式止鼾器市场逐渐得到了发展。
本文将对腕式止鼾器市场规模进行分析，并探讨其发展趋势和市场竞争情况。
市场规模分析腕式止鼾器市场的规模受多种因素影响，包括人口数量、睡眠呼吸障碍患者的数量、人们对健康的关注程度等。
根据最新数据统计，全球约有10%的成年人存在睡眠呼吸障碍问题，而腕式止鼾器作为一种非侵入式的治疗手段，受到了广大患者的关注。
根据市场调研数据，腕式止鼾器市场在过去几年中呈现出良好的增长势头。
市场收入从2016年的X亿美元增长到2020年的X亿美元，年均复合增长率为X%。
这一增长趋势预计在未来几年中将持续。
腕式止鼾器市场主要分布在北美、欧洲和亚太地区。
北美市场占据了全球市场的X%，欧洲市场占据了全球市场的X%，而亚太市场则占据了全球市场的X%。
北美和欧洲市场的较高份额可以归因于这些地区的经济发展水平、人们对健康的高关注度以及医疗设备的普及程度。
腕式止鼾器市场还存在一些挑战，例如市场竞争、产品价格的竞争以及法规和政策的限制。
当前市场上已经有多家制造商提供腕式止鼾器产品，市场竞争愈发激烈。
此外，产品价格也对市场规模产生一定的影响。
高价格产品会限制患者购买的意愿，而低价格产品则可能会影响企业的盈利能力。
此外，不同国家和地区的法规和政策对市场准入有一定的限制。
市场发展趋势分析腕式止鼾器市场在未来几年中有望继续保持良好增长势头。
以下是几个市场发展的重要趋势：1.技术创新：随着科技的不断进步，腕式止鼾器的技术不断创新。
例如，一些新型腕式止鼾器采用智能传感器和算法来监测患者的睡眠状态，并提供个性化的治疗方案。
这种技术创新有助于提高治疗效果，并吸引更多消费者购买。
2.市场渗透率提高：虽然全球存在大量的睡眠呼吸障碍患者，但目前腕式止鼾器的市场渗透率还相对较低。
未来几年中，随着人们对健康的关注度不断提高，市场渗透率有望提高，市场规模也将相应增长。

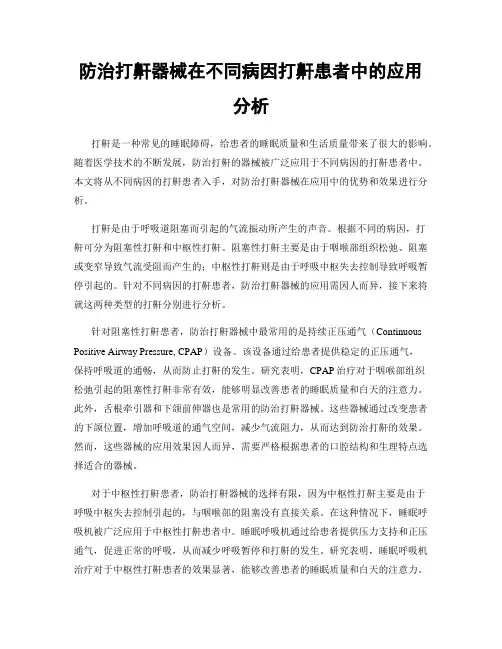

防治打鼾器械在不同病因打鼾患者中的应用分析
防治打鼾器械在不同病因打鼾患者中的应用分析打鼾是一种常见的睡眠障碍，给患者的睡眠质量和生活质量带来了很大的影响。
随着医学技术的不断发展，防治打鼾的器械被广泛应用于不同病因的打鼾患者中。
本文将从不同病因的打鼾患者入手，对防治打鼾器械在应用中的优势和效果进行分析。
打鼾是由于呼吸道阻塞而引起的气流振动所产生的声音。
根据不同的病因，打鼾可分为阻塞性打鼾和中枢性打鼾。
阻塞性打鼾主要是由于咽喉部组织松弛、阻塞或变窄导致气流受阻而产生的；中枢性打鼾则是由于呼吸中枢失去控制导致呼吸暂停引起的。
针对不同病因的打鼾患者，防治打鼾器械的应用需因人而异，接下来将就这两种类型的打鼾分别进行分析。
针对阻塞性打鼾患者，防治打鼾器械中最常用的是持续正压通气（Continuous Positive Airway Pressure, CPAP）设备。
该设备通过给患者提供稳定的正压通气，保持呼吸道的通畅，从而防止打鼾的发生。
研究表明，CPAP治疗对于咽喉部组织松弛引起的阻塞性打鼾非常有效，能够明显改善患者的睡眠质量和白天的注意力。
此外，舌根牵引器和下颌前伸器也是常用的防治打鼾器械。
这些器械通过改变患者的下颌位置，增加呼吸道的通气空间，减少气流阻力，从而达到防治打鼾的效果。
然而，这些器械的应用效果因人而异，需要严格根据患者的口腔结构和生理特点选择适合的器械。
对于中枢性打鼾患者，防治打鼾器械的选择有限，因为中枢性打鼾主要是由于呼吸中枢失去控制引起的，与咽喉部的阻塞没有直接关系。
在这种情况下，睡眠呼吸机被广泛应用于中枢性打鼾患者中。
睡眠呼吸机通过给患者提供压力支持和正压通气，促进正常的呼吸，从而减少呼吸暂停和打鼾的发生。
研究表明，睡眠呼吸机治疗对于中枢性打鼾患者的效果显著，能够改善患者的睡眠质量和白天的注意力。
除了上述器械外，一些新型的防治打鼾器械也逐渐被引入临床。
例如，舌上支架是一种通过将舌头固定在特定位置来改善呼吸道通畅性的器械。
它通过保持舌头的前伸位置，减少舌根对呼吸道的压力，从而防止打鼾的发生。
止鼾器原理
止鼾器原理
睡眠是人体健康不可或缺的重要环节，然而，有些人在睡眠时会出现鼾声，不
仅影响了自己的休息质量，也会影响到他人的休息。
为了解决这一问题，止鼾器应运而生。
那么，止鼾器是如何起作用的呢？
止鼾器的原理主要是通过调整呼吸道的通畅度来减少或停止鼾声的产生。
鼾声
的产生主要是由于睡眠时呼吸道受阻，导致空气通过狭窄的通道时产生振动而发出的声音。
因此，止鼾器的设计初衷就是通过改善呼吸道的通畅度来减少鼾声的产生。
止鼾器通常采用的是一种被称为正压通气的技术。
它通过在呼吸道施加正压，
使得呼吸道保持通畅，从而减少了呼吸时的阻力，降低了呼吸道受阻的可能性，进而减少了鼾声的产生。
另外，一些止鼾器还采用声音识别技术，能够监测到鼾声的产生并及时进行干预，比如通过震动或微弱的电流刺激来唤醒使用者，使其改变睡姿或呼吸方式，从而减少鼾声的产生。
除了技术上的原理外，止鼾器的设计也考虑到了舒适性和便携性。
一般来说，
止鼾器采用柔软的材质，舒适贴合使用者的面部，不会对睡眠造成不适。
同时，止鼾器的体积一般较小，便于携带，可以随时随地使用，不会对用户的生活造成太大的影响。
总的来说，止鼾器的原理是通过调整呼吸道的通畅度来减少或停止鼾声的产生，主要采用正压通气技术和声音识别技术。
它的出现为那些饱受鼾声困扰的人们带来了一种有效的解决方案，让他们能够在睡眠中享受更加安静和舒适的环境。
随着科技的不断进步，相信止鼾器的设计和效果也会不断得到改进和提升，为更多的人带来健康的睡眠体验。

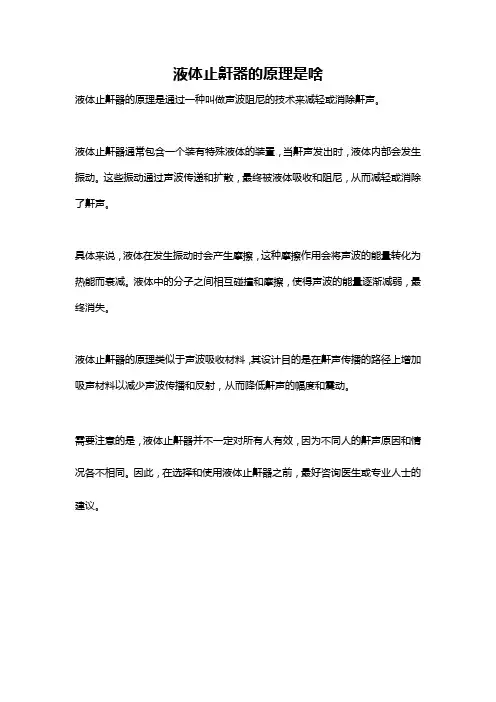

液体止鼾器的原理是啥
液体止鼾器的原理是啥
液体止鼾器的原理是通过一种叫做声波阻尼的技术来减轻或消除鼾声。
液体止鼾器通常包含一个装有特殊液体的装置，当鼾声发出时，液体内部会发生振动。
这些振动通过声波传递和扩散，最终被液体吸收和阻尼，从而减轻或消除了鼾声。
具体来说，液体在发生振动时会产生摩擦，这种摩擦作用会将声波的能量转化为热能而衰减。
液体中的分子之间相互碰撞和摩擦，使得声波的能量逐渐减弱，最终消失。
液体止鼾器的原理类似于声波吸收材料，其设计目的是在鼾声传播的路径上增加吸声材料以减少声波传播和反射，从而降低鼾声的幅度和震动。
需要注意的是，液体止鼾器并不一定对所有人有效，因为不同人的鼾声原因和情况各不相同。
因此，在选择和使用液体止鼾器之前，最好咨询医生或专业人士的建议。

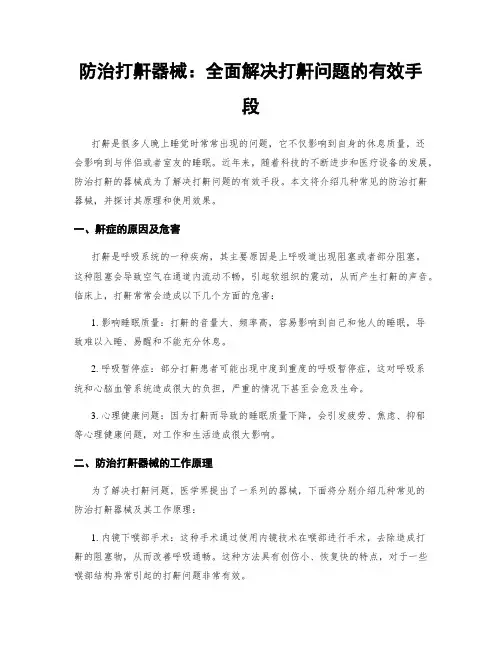

防治打鼾器械：全面解决打鼾问题的有效手段
防治打鼾器械：全面解决打鼾问题的有效手段打鼾是很多人晚上睡觉时常常出现的问题，它不仅影响到自身的休息质量，还会影响到与伴侣或者室友的睡眠。
近年来，随着科技的不断进步和医疗设备的发展，防治打鼾的器械成为了解决打鼾问题的有效手段。
本文将介绍几种常见的防治打鼾器械，并探讨其原理和使用效果。
一、鼾症的原因及危害打鼾是呼吸系统的一种疾病，其主要原因是上呼吸道出现阻塞或者部分阻塞。
这种阻塞会导致空气在通道内流动不畅，引起软组织的震动，从而产生打鼾的声音。
临床上，打鼾常常会造成以下几个方面的危害：1. 影响睡眠质量：打鼾的音量大、频率高，容易影响到自己和他人的睡眠，导致难以入睡、易醒和不能充分休息。
2. 呼吸暂停症：部分打鼾患者可能出现中度到重度的呼吸暂停症，这对呼吸系统和心脑血管系统造成很大的负担，严重的情况下甚至会危及生命。
3. 心理健康问题：因为打鼾而导致的睡眠质量下降，会引发疲劳、焦虑、抑郁等心理健康问题，对工作和生活造成很大影响。
二、防治打鼾器械的工作原理为了解决打鼾问题，医学界提出了一系列的器械，下面将分别介绍几种常见的防治打鼾器械及其工作原理：1. 内镜下喉部手术：这种手术通过使用内镜技术在喉部进行手术，去除造成打鼾的阻塞物，从而改善呼吸通畅。
这种方法具有创伤小、恢复快的特点，对于一些喉部结构异常引起的打鼾问题非常有效。
2. 口腔矫治器：这种器械是通过改变口腔结构来缓解打鼾问题。
它主要通过调整下颌和舌头的位置，防止它们在睡觉时阻塞上呼吸道。
该器械具有简单易用的特点，可以在就寝时佩戴，对于轻度打鼾患者比较适用。
3. 持续气道正压通气（CPAP）：这是一种通过面罩向患者提供气流，增加呼吸道正压来防治打鼾的方法。
这种器械的原理是通过气流将患者的上呼吸道保持打开状态，防止阻塞物的产生，从而有效地改善睡眠质量。
CPAP是目前最常见和最有效的防治打鼾器械之一。
4. 打鼾负压器：这种器械是通过负压吸引的方式来改善打鼾问题。
2024年电子止鼾器市场调查报告
2024年电子止鼾器市场调查报告1. 引言电子止鼾器是一种针对鼾症患者的仪器，通过声音、震动或呼吸监测等技术手段，能够有效地减少或停止鼾声。
随着人们对睡眠质量的关注增加，电子止鼾器市场在近年来得到了快速发展。
本报告旨在对电子止鼾器市场进行全面调查，了解市场规模、竞争态势、消费者需求等方面的情况。
2. 市场规模根据调查数据显示，电子止鼾器市场在过去几年间呈现出强劲的增长势头。
预计到2025年，全球电子止鼾器市场规模将达到X亿美元。
亚太地区是电子止鼾器市场增长最快的地区，其增长率超过X%。
3. 市场分析根据产品种类划分，电子止鼾器市场可以分为声音感应型、震动感应型和呼吸监测型三大类。
•声音感应型电子止鼾器是最常见的一类产品，通过感应鼾声并发出声音或震动来提醒使用者改变睡眠姿势，占据了市场的主导地位。
•震动感应型电子止鼾器通过感应到鼾声后发出微弱的震动刺激，以帮助使用者改变呼吸姿势，改善鼾声问题。
•呼吸监测型电子止鼾器是最新的一类产品，通过感应呼吸变化来调整睡眠状态，具有更高的精确度和舒适度。
在市场竞争方面，电子止鼾器市场存在着来自医疗器械厂商、健康科技公司和电子消费品制造商等多方竞争者。
竞争主要体现在产品性能、品牌知名度、价格和销售渠道等方面。
4. 消费者需求调查数据表明，消费者对电子止鼾器的需求主要集中在以下几个方面：•有效性：消费者希望电子止鼾器能够有效地减少或停止鼾声，改善睡眠质量。
•舒适度：消费者对产品的舒适度要求较高，希望电子止鼾器能够不影响睡眠姿势，并且不产生过多的噪音或震动。
•便携性：消费者希望电子止鼾器方便携带，便于在旅途中或外出时使用。
•价格：消费者对电子止鼾器的价格敏感度较高，希望能够购买到性价比较高的产品。
5. 发展趋势随着人们对睡眠质量的关注度增加，电子止鼾器市场有望继续保持高速增长。
未来的发展趋势包括：•技术创新：随着人工智能、物联网等技术的不断发展，电子止鼾器市场将会出现更加智能化、便携化的产品。
止鼾器原理
止鼾器原理
止鼾器原理通过声波震荡和按摩功能来减少或消除人们鼾声的发生。
首先，止鼾器会发出一种特定频率的声波震荡。
这些声波会刺激和加强人们的呼吸道肌肉，使其保持张力，减少因咽喉松弛而引起的鼾声。
其次，止鼾器通常还配备了一个按摩功能。
按摩功能可以刺激局部血液循环，缓解喉部的紧张和压力。
通过按摩作用，止鼾器可以减轻口腔和喉部组织的压力，改善空气流通状况，从而减轻或减少鼾声的发生。
止鼾器通常是佩戴在头部或附近的设备。
使用者通过佩戴器件，可以保持呼吸道畅通和肌肉张力，减少呼吸道松弛和振动引起的鼾声。
总体而言，止鼾器通过声波震荡和按摩功能，以及
对呼吸道的调节，帮助减轻或消除人们的鼾声问题。
2024年止鼾器市场发展现状
2024年止鼾器市场发展现状引言近年来，睡眠问题逐渐受到关注，而鼾症作为一种常见的睡眠问题已经引起了广泛的关注。
为了解决鼾症带来的困扰，止鼾器逐渐兴起并进入市场。
本文将研究并总结止鼾器市场发展的现状，以期更好地了解这一领域的发展前景。
市场规模目前，止鼾器市场正在快速增长。
据市场研究公司的数据显示，全球止鼾器市场在2019年达到了1.2亿美元的规模，预计到2025年将增长至2.5亿美元。
这表明止鼾器市场有着巨大的发展潜力。
市场驱动因素止鼾器市场的发展得益于多种因素的共同推动。
首先，随着人们生活水平的提高和对健康意识的增强，越来越多的人开始关注睡眠质量。
而鼾症作为影响睡眠质量的重要原因之一，引起了人们的关注。
人们对于改善睡眠质量的需求不断增加，进而推动了止鼾器市场的发展。
其次，技术的进步也推动了止鼾器市场的发展。
过去，止鼾器的效果并不明显，市场需求也相对较低。
然而，随着科技的不断发展，新一代的止鼾器在设计和功能上有了重大突破，有效改善了鼾症问题。
这使得止鼾器市场受到更多消费者的青睐。
市场竞争格局止鼾器市场竞争激烈，主要存在着以下几个竞争因素。
首先，产品质量是市场竞争的重要因素。
止鼾器在使用过程中需要舒适并且有效地缓解鼾症问题，因此产品的质量对于消费者的满意度至关重要。
目前市场上存在着各类止鼾器产品，如口咬式、鼻贴式、脸部佩戴式等，消费者可以根据自己的需求选择合适的产品。
其次，品牌影响力也是市场竞争的重要方面。
一些老牌止鼾器品牌在市场上已经建立起了较高的知名度和良好的口碑，消费者更倾向于购买这些品牌的产品。
而新进入市场的品牌需要通过市场宣传和品牌建设来提升自己的影响力。
最后，价格也是消费者选择止鼾器产品的重要考虑因素之一。
不同品牌和型号的止鼾器产品价格有所差异，消费者会根据自己的经济状况来选择适合自己的产品。
市场发展趋势在未来几年，止鼾器市场有望迎来更大的发展。
首先，随着对睡眠质量要求的不断提高，消费者对止鼾器产品的需求会持续增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止鼾器的研究与讨论在我们日常的生活中常常会听到鼾声,不论是打鼾者亦或是听鼾者大都对这事十分的头疼，打鼾者早晨口干舌燥，听鼾者深夜辗转难眠。
所以研制一种止鼾的辅助器具具有很大的实际意义，但要想设计一种止鼾器就必须先对打鼾有一个深入的了解。
一、打鼾的成因与危害打鼾的直接发病机制是上气道的狭窄和阻塞，但其发病并非简单的气道阻塞，实际是上气道塌陷，并伴有呼吸中枢神经调节因素障碍。
引起上气道狭窄和阻塞的原因很多，包括鼻中隔弯曲、扁桃体肥大、软腭过长、下颌弓狭窄、下颌后缩畸形、颞下颌关节强直。
打鼾虽然说是小事，但其实它潜在的危害很大，比如影响家人的睡眠，每天早起感到喉头又干又燥。
但它的危害还不止于此，严重的可导致大脑缺氧，并累及全身各个脏器，使大脑皮层内侧部分物质结构发生变化，损伤脑组织导致痴呆。
由于打鼾的人气道比正常人狭窄，严重时气道会完全阻塞，发生呼吸暂停甚至猝死。
二、打鼾的诊断与治疗由于打鼾成因的复杂性，加上其本身又难以治，在打鼾方面的医学研究一直在进行，其诊断与治疗方法有很多种。
诊断方法主要为X线头影测量、多导睡眠监测、鼻咽纤维镜检查。
而治疗方法主要分为非手术治疗和手术治疗。
一、非手术治疗1.经鼻持续气道正压呼吸（CPAP）。
此法是目前治疗中重度打鼾最有效的治疗方法，大部分患者通过CPAP治疗，都可以达到满意的治疗效果。
2.口腔矫治器。
睡眠时佩戴口腔矫治器可以抬高软腭，牵引舌主动或被动向前，以及下颌前移，达到扩大口咽及下咽部，是治疗单纯鼾症的主要手段或打鼾非外科治疗的重要辅助手段之一，但对中重度打鼾患者无效。
二、手术治疗手术治疗的目的在于减轻和消除气道阻塞，防止气道软织塌陷。
常用的手术方法有四种：扁桃体、腺样体切除术；鼻腔手术；舌成形术；腭垂、腭、咽成形术。
由于手术治疗法不是康复工程讨论的重点，也就不再累述了。
三、止鼾辅助器具——止鼾器因为止鼾器是治疗打鼾的主要辅助器具，所以在对市场上的止鼾技术了解了一番后，我决定选取止鼾器作为研究与讨论的方向。
当今社会上的止鼾器主要有三种呼吸机、硅胶阻鼾器、电子止鼾器。
其主要原理与特点如下：呼吸机，也就是戴在鼻子上的类似与口罩的设备，通过供氧,让鼻子呼吸达到身体正常的用氧水平,进而停止口腔呼吸,不再打鼾效果明显，但价格昂贵，且有安全隐患，易造成自主呼吸衰退。
硅胶阻鼾器简称“止鼾牙套”，通过使颌向前伸出，从而防止舌根部下垂，确保呼吸道畅通起到防止打鼾的作用。
使用麻烦，需要你睡觉前卡在嘴里，且效果不明显，还有依赖性。
电子止鼾器，通过电脉冲的刺激作用，促使鼾症患者咽喉部位肌肉收缩，恢复气道畅通，从而停止打鼾。
四、止鼾器的设计基于《数电》、《信号与系统》、《模电》、《康复工程》等课程的相关知识，参考了相关的文献资料后，我们设计了一种555时基集成电路，作为止鼾器的基本电路，。
电路图如下：一、止鼾器的工作原理打鼾者发出鼾声，止鼾器接收到信号，发出类似针刺电脉冲，使鼾睡者感觉，改变睡姿，完成止鼾。
一般打鼾不严重者在电脉冲刺激下，经过几次电击后，形成条件反射，一受刺激，便停止打鼾。
优点：能较有效地阻止打鼾的发生。
缺点：①电路缺少对鼾声和噪声的区分, 致使电路容易引起误触发 ②电路通过脉冲电压刺激患者使患者有针刺痛感, 会影响患者的睡眠质量。
二、止鼾器的电路原理及其工作过程该止鼾器电路由音频检测电路和刺激脉冲产生器电路组成，工作流程如图所示。
音频检测放大电路由传声器 (话筒)BM 、音频放大管V1、V2、电容器Cl 、C2和电阻器Rl-R4组成。
刺激脉冲产生器电路由时基集成电路IC 、电阻器R5、R6、电容器C3、C4、二极管VDl 、VD2和脉冲变压器T 组成。
接通电源开关S 后，该电子止鼾器的音频检测放大电路进入工作状态。
此时若使用者打鼾时，传声器BM 将鼾声变为电信号。
该电信号经Vl 和V2放大后，加至IC 的4脚，使刺激脉冲产生器电路工作，产生高电平，高电平经过脉冲变压器T ，产生脉冲电压，此脉冲电压通过电极加在打鼾者身体的某部位，刺激打鼾者、使其改变睡姿。
三、止鼾器的改进由于设计的止鼾器存在①电路缺少对鼾声和噪声的区分, 致使电路容易引起误触发 ②电路通过脉冲电压刺激患者使患者有针刺痛感, 会影响患者的睡眠质量所以进行改进止鼾器相关的讨论。
在查找市面较常用的电子止鼾器的原理后，我首先想到的是通过降低电刺激的幅度，将电刺激作用于穴位，通过长期的治疗来达到缓解止鼾的作用。
但在查找相关的“电针灸”，“穴位与打鼾”的知识后，发现这种改进方法行不通。
首先，电针灸不可能降低到较低的幅度，第二，电针灸必须与针一起使用，单单的电刺激对穴位的刺激的效果几乎为无。
第三，穴位的刺激其实与治疗打鼾基本无直接声音信号（鼾声）电信号传声器使用者音频放大管IC 芯片刺激脉冲产生电路 产生脉冲电压，刺激使用者关系，刺激穴位只能达到促进睡眠的作用，并不能阻止打鼾。
所以这种改进想法失败。
在答辩的时受到老师的启发后，我查找了相关资料后，发现普通打鼾的根本原因是因为颏舌肌的放松，使舌根前移, 上呼吸道变窄。
与所以我决定通过直接影响肌肉来解决打鼾的问题。
由《生物学》所学的相关知识可知把一定频率的电刺激加载到运动神经上，该运动神经所控制的骨骼肌就会发生收缩。
当刺激的频率大过一定范围时肌肉就会发生强直收缩。
所以只要将电刺激加载到支配颏舌肌的神经——舌下神经，就可以防止打鼾者颏舌肌放松，使舌根前移, 上呼吸道变窄的情况，从而有效的防止打鼾的发生。
参考理论（因为并非是治疗肌肉，所以只是作为参考）：神经肌肉电刺激疗法（简称NMES）是应用低频脉冲电流刺激肌肉使其收缩，以恢复其运动功能的方法。
一、物理特性（一）波型常见NMES的波型有两种：不对称双相方波和对称双相方波。
前者有阴阳极之分，一般用阴极作主极，用于小肌肉、肌束的刺激。
后者没有极性，用于大肌肉和肌群的刺激。
失神经支配肌肉的NMES一般用指数波（三角波）。
（二）脉冲宽度许多袖珍NMES仪的波宽固定于0.2~0.4ms之间。
而大型NMES仪的波宽在0.05~100ms可调。
对于正常神经支配的肌肉（包括上运动神经无麻痹的肌肉），Bowman等（1985）认为波宽0.3ms的电流比0.05ms或1ms的电流更舒适，不易引起疼痛。
（三）频率NMES所用的频率常在100Hz以下。
临床应用时常需要使肌肉达到完全强直收缩。
对正常肌肉，频率30Hz以上。
对失神经支配的肌肉，引起强直收缩所需的频率降低。
频率越高，神经越易疲劳。
（四）占空系数和通断比通断比在1:1~1:1.5之间。
要注意通断比和频率的共同影响：30Hz、1:3的电流与50Hz、1:7的电流所引起的肌收缩力无统计学差异。
病情越严重，所需的占空系数和频率就越低。
改进思路：1．使用时将传音器紧贴患者的咽喉部位，并在传音器的外部缠上一层多孔橡胶物质。
作用：有效地减少了外界声音的干扰，使止鼾器更加地灵敏。
2．将c1换为右图所示的带通滤波器。
此带通滤波器的Au 为：当f ＝f 0时A u 的模最大，为带通滤波器的中心频率。
此时Au 为：得到上下限截止频率：RR1RfR-+IOP 1CC通频带宽B为：因为鼾声的频率为100Hz~800Hz之间，所以f0=450Hz，B=700Hz。
选取合适的电阻和电容的值就可以完成带通滤波。
选取Rf=4k，R1=9k，R=1k,C=0.35u。
工作原理：通过电容的串并联过滤掉频率在100Hz~800Hz的电信号。
作用：防止患者的吞咽声或咀嚼声导致止鼾器的误触发。
减少由于外界噪声引起止鼾器的误触发。
3．变压器T改为三角波发生器（如尾页附图所示），作为产生电刺激脉冲的发生源。
电压开关的正极VF1接信号的输入端，负极接地。
运放的VF2端接输出端，将电极与传音器结合在一起，从而直接刺激喉部肌肉。
工作原理：当有鼾声产生时，555时基电路产生高电平，使电压开关打开，使三角波发生器的负反馈通路，形成三角波。
通过改变变阻器R11的大小来改变三角波的频率，通过改变变阻器D2 1N1183的阻值来改变三角波的占空比，通过改变变阻器P1的阻值来改变三角波的直流偏移量，通过改变变阻器R5的阻值来改变三角波的幅度。
作用：患者可自己调节输出三角波的幅度，频率，占空比，直流偏移量，使输出的三角波适合不同的患者。
止鼾器改进后的电路原理及其工作过程整个电路分为音频转换电路，带通滤波电路，判断电三角波发生电路组成。
接通电源开关S后，该电子止鼾器的音频检测放大电路进入工作状态，传声器BM将声信号变为电信号。
该电信号经带通滤波电路过滤后，再经过Vl和V2放大，加至IC的4脚。
若有鼾声产生，刺激脉冲产生器电路工作，产生高电平，高电平使电压开关打开，使三角波发生电路的负反馈通路，产生三角波电脉冲，此脉冲电压通过电极加在打鼾者咽喉部位，刺激打鼾者的舌下神经，使颏舌肌收缩，阻止打鼾。
该止鼾器改进后的优点：①电路加上了鼾声和噪声的区分, 防止电路引起误触发。
②止鼾器通过低幅度的三角波电脉冲影响颏舌肌的收缩，从而制止打鼾，而不会影响患者的睡眠。
③止鼾器输出的三角波各项指标都可调，提高了止鼾器的适用范围和它的可调性。
J1J2J1J2J1J2J1J2J2J1J2V1 9V2 9C1 1uC2 1uZ1 1N2804Z2 1N2804R1 1k C3 10nR3 100kR4 100k-++32674U2 OPA227-++32674U3 OPA637E -++32674U1 UA741/301R5 105kR6 10kVF2R7 1kR8 1kP1 1k R9 30kC4 1nC5 1n-++32674U4 UA741/301R11 10kR12 30k R2 1kP2 1kD1 1N1183D2 1N1183-+SW1 0VF1。
