人教版九年级物理全一册第十五章电流和电路章末综合练(含答案)
试卷第1页,共12页 人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．下列实验现象中,能说明分子间有吸引力的是（ ）
A．甲中带电体能吸引轻小物体 B．乙中两塑料吸盘间空气被挤掉后能吊起重物
C．丙中打开醋瓶盖能嗅到醋味 D．丁中两表面光滑的铅块紧压后能粘在一起
2．关于小粒子和大宇宙,人类从未停止过探索,下列认识中正确的是（ ）
A．宇宙是一个有层次的天体结构系统,恒星是绝对不动的
B．物理学家汤姆生发现了电子,从而揭示了原子是可分的
C．手捏海绵,海绵体积减小,说明分子间有空隙
D．摩擦起电是由于物体经摩擦后产生了电荷
3．玩具警车的简化电路主要由电动机和灯泡组成,下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B．
C． D．
4．图示的电路,当开关闭合后,两只小灯泡均发光且L1比L2亮,下列说法中正确的是（ ） 试卷第2页,共12页
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
5．如图,气球与头发摩擦,头发会随着气球飘起来。下列说法正确的是（ ）
A．气球与头发摩擦创造了电荷
B．气球因摩擦带电而成为导体
C．气球若带负电荷,则头发带正电荷
D．气球与头发因带同种电荷而互相吸引
6．用玻璃棒接触验电器的金属球,发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（ ）
A．说明玻璃棒带电 B．不能说明玻璃棒是否带电
C．接触金属球后,玻璃棒的电荷消失了 D．两片金属箔片带上了异种电荷
7．用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔片张开,如图所示。下列说法正确的是（ ）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上 试卷第3页,共12页 C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
8．学校安装了人脸识别测温系统,如图。电源开关S1闭合后,若红外测温感知体温正常,开关S2闭合；若人脸识别通过,开关S3闭合；当体热温正常且人脸识别通过时,闸门自动打开。选项中的电路设计符合要求的是（ ）
A． B． C． D．
9．关于导体和绝缘体,下列说法中正确的是（ ）
A．绝缘体是绝对不能导电的物体
B．绝缘体虽然不容易导电,但它能够带电
C．绝缘体内没有电荷
D．金属能够导电的原因是它内部的电子都能自由移动
10．某品牌电动车刹车时,电动机必须断电,否则会引发事故。电动车左右两刹车手柄开关分别为1S、2S,行驶中用任意一只手柄刹车时,该手柄上的开关就断开,电动机停止工试卷第4页,共12页 作。下列电路设计符合要求的是（ ）
A． B． C． D．
11．下列说法不正确．．．的是（ ）
A．塑料是绝缘体
B．电源能够向用电器提供电能
C．电池充电的过程是将电能转化为化学能
D．简单电路由用电器､导线､开关三部分组成
12．如图所示,用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后,验电器的两片金属箔张开,则下列说法正确的是（ ）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时,a上的一些电子转移到b上,瞬时电流方向b→a
D．验电器的两片金属箔张开时,金属箔都带正电荷
13．临沂是“中国物流之都”,仓储管理尤为重要。某仓库管理员设计了一个电路,确保无论前后门来人按下开关,电铃都会响起,但代表前后门的灯会分别被点亮。下列四种设计,最佳的是（ ） 试卷第5页,共12页 A． B．
C． D．
14．如图所示是小勇连接的实验电路,他检查导线连接无误后,闭合开关,发现灯泡L1、L2均不发光,于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光,连接L2两端时L1发光、L2不发光。由此判断电路的故障是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
15．关于电流,下列说法中正确的是（ ）
A．自由电荷的定向移动形成了电流
B．金属导体中正电荷的定向移动形成电流
C．电流就是通过导体横截面的电荷量
D．金属导体中电流的方向与自由电子移动的方向相同
二、填空题
16．如图所示是物理老师演示的“静电章鱼”的精彩实验,上方是与毛皮摩擦过的细塑料丝,下方是与毛皮摩擦过的PVC塑料管,张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电,则细塑料丝带上______电。 试卷第6页,共12页
17．如图所示,该表的最小刻度是_________A,读数是_____________A。
18．如图甲电路,闭合开关S后,两个灯泡都能发光,乙图为电流表A1指针的位置,如果电流表A2读数是0.6A,则通过灯L1的电流为________A。
19．如图所示电路,开关闭合后,滑动变阻器的滑片P在a端时电压表示数与P在b端时电压表示数之比为5：3,则电阻R与滑动变阻器最大阻值之比为_____；P在a端时电流表示数与P在b端时电流表示数之比分别为_____．
20．生产生活中我们经常用到汽油,汽油易挥发,易燃易爆,运输中汽油与油罐摩擦产生静电,油罐失去电子带上______电荷,电荷累积到一定程度极易出现放电现象,引起汽油燃烧爆炸,为防止爆炸事故发生,油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷,该过程铁链中自由电子定向移动方向是从______（选填“大地到油罐”或“油罐到大地”）
三、综合题 试卷第7页,共12页 21．阅读短文,回答问题
通常所说的混合动力汽车,一般是指油电混合动力汽车（ Hybr idElectrloVohicle,HEV）,即采用传统的内燃机（荣油机成汽油机）和电动机作为动力源,也有的发动机经过改造使用其他替代燃料,例如压缩天然气、丙烷和乙醇燃料等。
随着世界各国环境保护的措施越来越严格,混合动力车辆由于其节能、低排放等特点成为汽车研究与开发的一个重点,并已经开始商业化。
混合动力汽车使用的电动力系统中包括高效强化的电动机、发电机和蓄电池。蓄电池使用的有铅酸电池、镍锰氢电池和电池,将来应该还能使用氢燃料电池。
某款油电混合动力小汽库,具有省油、能量利用率高等特点,其相关信息如表,在某次水平道路测试中,该丰以中速匀速行驶170km,共消耗汽油10.测试过程中,内燃机既向车轮提供能量,又向蓄电池充电,同时蓄电池又将部分能量通过电动机向车轮输送,此时,内燃机和电动机共同驱动车辆前进,之后,工作人员又进行了制动测试,描绘出了制动距离（从刹车开始到车停止的距离）与制动时的速度关系图象,如图所示。
驱动模式 纯电动 启动,低速
油电混动 中速
纯燃油 高速
汽车质量 1200kg
车轮与地面总接触面积 0.0963m
(1)该款混合动力汽车启动时的驱动模式是_______。
(2)由图象可知,车速越大,制动距离越________。
(3)中速行驶时,内燃机向蓄电池充电时,蓄电池是_______ （电源/用电器）。
(4)在水平道路中速勺速行驶测试中,若平均阻力为1000N,牵引力做的功是______J。
(5)在水平道路中速匀速行驶测试中,若该车内燃机的效率为53%,此过程最终使蓄电池增加了______J能量。（忽略蓄电池和电动机的热损失, ρ汽油取0.7310kg/3m,q汽油=4.6710J/kg） 试卷第8页,共12页
22．发光二极管两脚对调后再接入电路,开关闭合后发现二极管不发光,这现象说明：发光二极管具有_________性。用电流表测得A点的电流是400mA；如不计实验误差,请在图中标出此时电流表A的接线柱和指针位置。( )
23．阅读下面短文并回答问题。
混合动力汽车
通常所说的混合动力汽车,一般是指油电混合动力汽车（如图甲）,采用传统的内燃机（柴油机或汽油机）和电动机作为动力源。该混合动力汽车启动时,内燃机不工作,车内蓄电池输出能量：当高速行驶或蓄电池储存电能过低时,内燃机启动,既可以向车轮输出能量,同时又可以向蓄电池充电；当车辆需要全力加速时,内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池,当电池使用到剩下最大容量的20%停止供电。
试卷第9页,共12页
（1）图乙为该汽车的四冲程内燃机的各冲程的示意图,一个工作循环合理的顺序应为______（填字母）。
（2）蓄电池充电时将______能转化为______能,此时蓄电池是______（选填“电源”、“用电器”）。
（3）行驶过程中轮胎会发热,这个现象的合理解释是______。
A．是因为发动机将热量传递给了它
B．有时路面温度高,将热量传递给了它
C．车轮与地面摩擦,通过做功增加了它的内能
D．以上说法都不正确
（4）在某次出行的过程中,在水平道路上匀速行驶170km,共消耗汽油10L,水平道路的平均阻力为1000N,若该汽车内燃机的效率为53%,则此过程中牵引力所做的功为多少？最终使蓄电池增加的电能为多少？( )（忽略蓄电池和电动机的热损失,ρ汽油＝0.7×103kg/m3,q汽油＝4.6×107J/kg）
（5）汽车有如图丙所示的电路,其中上端带有金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路,金属滑块M与弹簧套在光滑绝缘的水平细杆上,当汽车静止时,滑块M上的金属细杆与红绿灯一端的触头（图中箭头）都不接触,当汽车急刹时,哪一盏灯先亮？( )
24．阅读短文并回答各小题。
负离子空气净化器
负离子空气净化器是一种利用自身产生的负离子对空气进行净化、除尘、除味、灭菌的环境优化电器,其与传统的空气净化机的不同之处是以负离子作为作用因子,主动出击捕捉空气中的有害物质。
传统的空气净化机是风机抽风,利用滤网过滤粉尘来净化空气,称为被动吸附过滤式的净化原理,而负离子空气净化器则无需耗材。同时,小粒径负离子,易于透过人体血脑屏障,
人教版九年级物理第十五章《电流和电路》专题电路图与实物图的相互转换同步练习 含答案
人教版九年级物理第十五章《电流和电路》专题电路图与实物图的相互转换同步练习 含答案
专题1 连接实物图
1.用笔画线将图中的器材连成电路.(要求:若其中个灯泡烧坏,另一个灯泡也不会发光)
2.将图中的L1、L2组成并联电路,开关S控制两盏灯。
3.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路
4.(广西中考)根据如图所示的电路图,用笔画线表导线,将元件连接起来
专题2画出电路图
5.请在如图的两个虚线框内填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路
6.(兰州中考)根据如图所示的实物连线图,画出对应的电路图.(要求连线横平竖直,尽量使电路图简洁美观)
7.在虚线框里画出如图所示实物图的电路图
8.为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯.夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭.白天,无论发出多大的声音,灯也不亮.请将图中的器材连成符合楼道灯要求的电路.
专题3综合提升
9.左图所示电路与右图的实物图相符的是( )
10.如图所示,使用一个开关同时控制两盏灯的亮图请用两种不同的方法在图甲和图乙中连接实物图,注意不要涂改,导线不要交叉,并在右侧虚线框中画出对应的电路图
11.根据如图所示的电路,请在虚线框中画出这个电路的电路图
12.为了测量一只阻值约为20Ω的电阻R的精确阻值小芳把三节干电池串联起来作为电源,连成如甲图所示的电路
（1）电路中有两处连接错了,请你在接错的导线上打“×”,并用笔画线代替导线,画出正确的连线
(2)在图乙所示的虚线框内,根据改正后的实物电路画出电路图
13.(烟台中考)如图是一个简易“表决器”,“赞成”时,绿灯亮:“反对”时,红灯亮;“弃权”时,绿灯红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请画出符合要求的电路图
人教版九年级全一册物理 第十五章《电流和电路》单元测试卷(有解析)
人教版九年级全一册物理第十五章《电流和电路》单元测试卷
一、单选题（本大题共11小题）
1. 通常条件下都属于绝缘体的是
A．玻璃、铁钉 B．汽油、铜块 C．橡胶、陶瓷 D．橡皮、铅笔芯
2. 家用电冰箱正常工作时的电流大约是（ ）
A．1μA B．1A C．1×105A D．1mA
3. 图中的电路图正确的是（ ）
A． B． C． D．
4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（ ）
A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷
C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷
5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向是从乙流向甲
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，所以甲带负电，乙带正电
6. 如图所示的四个电路图与实物电路对应的是( ) A． B．C． D．
7. 关于串联电路，下列说法正确的是
A．各用电器可以任意连接
B．闭合开关时，离电源近的灯先亮
C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间
D．若某一用电器内部断路，其余用电器仍能工作
8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是
A．房卡相当于一个开关
B．房卡实际上是一个用电器
C．房卡插入槽内时一定是接在干路上
D．房间内的电灯、电视等用电器是并联的
9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。如图所示的四个电路图中，符合上述要求的是( )
人教版九年级物理第十五章电流和电路 单元测题带答案和解析
1 人教版九年级物理第十五章电流和电路 单元测题带答案和解析
选择题
如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A. 带电棒一定带负电 B. 带电棒一定带正电
C. 两片金属箔一定带同种电荷 D. 两片金属箔一定带异种电荷
【答案】C
【解析】
用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。故只有选项C说法正确。故选：C。
选择题
在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式
A. 可能是串联 B. 一定是串联 C. 一定是并联 D. 串联、并联都 2 可以
【答案】C
【解析】
如果两盏灯串联，则通过每盏灯的电流相等。由已知条件得，两灯一定不是串联。只能是并联。故选C.
选择题
某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：
对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类
A. 电路出现了短路 B. 电路出现了断路 C. 并联变成了串联 D.
电源正负极接反
【答案】B
【解析】
电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路。故选B。
选择题
下列关于电源的作用的描述中正确的是
A. 电路中只要有电源，就有电流产生 B. 电路中要有电流，就一定要有电源 3 C. 电路中的开关闭合，就一定有电流存在 D. 以上几种说法均不正确
【答案】B
【解析】
A. 电流产生的条件：①电路两端要有电压；②电路必须为通路。只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在。所以C不正确；D. 因为B的说法正确，所以D不正确。
人教版九年级物理第十五章电流和电路单元测试题(含答案)
电流和电路单元测试题
一、单项选择题
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是 A.梳头时，空气进入头发 B.头发和梳子摩擦后，头发因带同种电荷而相互排斥
C.梳子对头发有吸引作用 D.头发和梳子摩擦后，头发因带异种电荷而相互吸引
2、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( )
A．电视机 B．空调 C．白炽灯 D．洗衣机
3、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（ ）
A．控制变量法 B．模型法 C．类比法 D．归纳法
4、下列四组物体中，都属于绝缘体的一组是 （ ）
A.碳棒、人体、大地 B.水银、铜丝、铁块
C.陶瓷、干木、塑料 D.大地、人体、陶瓷
5、如图所示的电路中，哪个电路是正确的（ ）
6、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）
A.一定是并联 B.可以是串联，也可以是并联
C.一定是串联 D.电灯与插座应该串联，彩色电视机与电冰箱应该并联
7、如图所示的电路中，有可能造成电源和电流表都损坏的是（ ）
8、电路中能产生持续电流的条件是（ ）
A．电路中有用电器 B．电路中有电源
C．电路中有开关 D．电路中有电源，还要形成通路
9、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制图15-3 成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
人教版九年级物理第十五章电流和电路测试题(附答案)
第 1 页 共 8 页 人教版九年级物理第十五章电流和电路测试题（附答案）
学校:___________姓名：___________班级：___________考号：___________
评卷人 得分
一、选择题
1.下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是 （ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
2.如图所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ ）
A．玻璃棒和验电器都带负电荷
B．玻璃棒带正电荷，验电器带负电荷
C．用丝绸摩擦过的玻璃棒产生了电荷
D．金属箔张开是因为同种电荷相排斥
3.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（ ）
A. AB两点间存在短路
B. AB两点间存在断路
C. BC两点间存在短路
D. BC两点间存在断路
4.在如图所示的电路中，当电键K闭合时，灯L1、L2均不亮．某同学用一根导线去查找电路的故障．他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮．由此可以判断（ ）
A．灯L1断路 B．灯L1短路
C．灯L2断路 D．灯L2短路
5.在实际生活中，我们把容易导电的物体叫导体，不容易导电的物体叫绝缘体，试根据你的生活经验判断，下面这些物体中属于导体的是（ ）

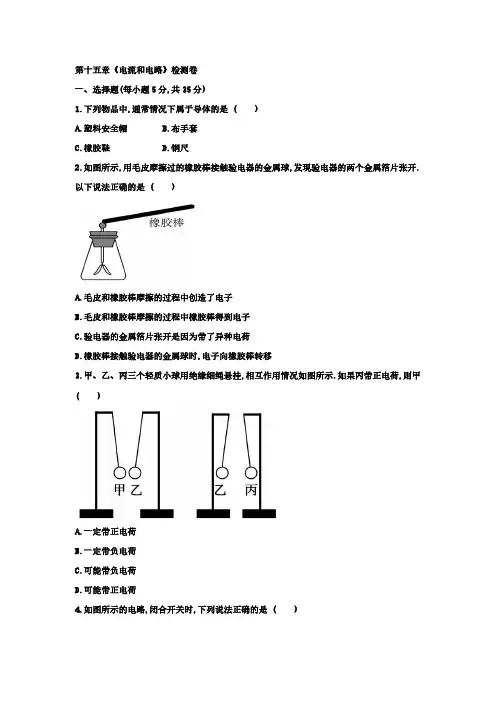

人教版九年级物理全一册 第十五章《电流和电路》检测卷【含答案】
第十五章《电流和电路》检测卷
一、选择题(每小题5分,共35分)
1.下列物品中,通常情况下属于导体的是 ( )
A.塑料安全帽 B.布手套
C.橡胶鞋 D.钢尺
2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.
以下说法正确的是 ( )
A.毛皮和橡胶棒摩擦的过程中创造了电子
B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C.验电器的金属箔片张开是因为带了异种电荷
D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移
3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲
( )
A.一定带正电荷
B.一定带负电荷
C.可能带负电荷
D.可能带正电荷
4.如图所示的电路,闭合开关时,下列说法正确的是 ( )
A.两灯泡串联
B.开关只能控制灯L2
C.电流表测的是灯L1的电流
D.电流方向:从电流表到开关
5.如图所示,下列说法正确的是( )
A.闭合S2,断开S1、S3,灯L1、L2串联
B.闭合S1、S3,断开S2,灯L1、L2串联
C.闭合S2、S3,断开S1,只有灯L2亮
D.闭合S1、S2,断开S3,只有灯L1亮
6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任
何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合
上述要求的是 ( )
7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只
发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是
( )
A.若灯L1亮,则灯L可能断路
B.若灯L1亮,则灯L一定短路
C.若灯L1不亮,则M一定断路
D.若灯L1不亮,则M一定短路
二、填空题(每空3分,共39分)
8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者
是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有
人教版九年级物理第十五章电流和电路单元习题(含答案)
物理第十五章电流和电路单元习题
一、选择题
1、电流的单位是（ ）
A. 奥斯特 B. 安培 C. 伏特 D. 法拉第
2．下列现象中，不属于防止静电危害的是（ ）
A．很高的建筑物顶端装上避雷针
B．在高大的烟囱中安装静电除尘器
C．油罐车后面装一根拖在地上的铁链条
D．地毯中夹杂不锈钢导电纤维
3．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（ ）
A．小球A带正电 B．小球B带正电
C．小球B可能不带电 D．小球A可能不带电
4．如图所示的电路，闭合开关，以下判断正确的是（ ）
A．灯 L1 、L2串联 B．电流表测灯 L1电流
C．电流表测灯 L2电流 D．电流表测总电流
5. 甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是（ ） A. 1.4A B. 0.24A C.0.26A D.0.28A
6．下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中不正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的；
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的；
C．楼道中的电灯是由声控开关和光控开关共同控制的。只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的；
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的。
2020年人教版九年级全一册物理第十五章电流和电路单元习题(含答案)
word版 初中物理
1 / 7 人教版物理第十五章电流和电路单元习题
一、选择题
1、下列“吸引现象”由静电引起的是（ ）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
2．电路中有电流时（ ）
A．一定是正电荷发生了定向移动
B．一定是负电荷发生了定向移动
C．一定是正、负电荷同时向相反方向发生了定向移动
D．以上说法都不对
3.如图所示 , 将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动 . 对吸管A 端带电性质判断正确的是（ ）
A. 若相互吸引，一定带正电 B. 若相互吸引 , 一定带负电
C. 若相互排斥，一定带正电 D. 若相互排斥，一定带负电
4.如图，当开关S1、S2都闭合时，下列说法正确的是（ ）
A.L1、L2都不发光 B.L1、L2都发光
C.只有L1发光 D.只有L2发光
5．在图中要测量干路的电流，那么电流表连接的位置应该是（ ） word版 初中物理
2 / 7
A．只能在a点 B．可以在b点或c点
C．可以在a点或d点 D．可以在a、b、c、d各点
6、如图所示电路，电源不变，下列分析不正确的是（ ）
【单元练】人教版初中九年级物理第十五章【电流和电路】(含答案解析)
一、选择题
1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。则吸管A端的带电性质正确的是（ ）
A．若相互吸引，一定带负电 B．若相互吸引，一定带正电
C．若相互排斥，一定带正电 D．若相互排斥，一定带负电D
解析：D
带负电的橡胶棒靠近轻细吸管A，若相互吸引，则A可能带正电，因为异种电荷相互吸引；也有可能不带电，因为带电体能吸引较小物体；若相互排斥，则A一定带负电，因为同种电荷相互排斥。故ABC错误，D正确。
故选D。
2．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（ ）
A．S1和S2闭合，S3断开
B．S1和S3闭合，S2断开
C．S1和S2断开，S3闭合
D．S2和S3闭合，S1断开D
解析：D
由图可知，若让灯L1、L2并联，电流从电源正极流出需要分别经过L1支路和S2、L2支路，再经过S3回到电源负极，因此应闭合S2、S3，断开S1。
故选D。
3．关于静电的知识，下列说法中正确的是（ ）
①摩擦起电现象说明通过做功可以创造出电荷
②同种物质摩擦，一定可以使它们分别带上异种电荷
③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷
④自然界只存在正、负两种电荷
⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷
⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体
A．④⑥ B．①④⑥ C．②④⑤ D．①②③⑤A
解析：A
①物体间摩擦实现电子的转移，没有创造电荷；②同种物质的原子核对电子的束缚能力相同，摩擦时不会使物体带电；③塑料梳子和头发摩擦时，带了异种电荷；④自然界中只存在两种电荷，正电荷和负电荷；⑤一个带电体和另一个物体相互吸引，这个物体可能带电，也可能不带电；⑥化纤衣服吸引灰尘，是因为带电体可以吸引轻小物体，则合理是是④和⑥，故A正确，BCD错误。
故选A。
4．如图所示，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
新人教版物理 九年级 第十五章电流电路 书后练习
第十五章 电流和电路
第1节 两种电荷
电荷间的相互作用
1. 用丝绸摩擦两根玻璃棒，手持一根玻璃棒，
靠近另一根被吊起的玻璃棒（图15.1-1）。观察有
什么现象发生。
2. 手持用毛皮摩擦过的橡胶棒，靠近被吊起
的用丝绸摩擦过的玻璃棒。观察有什么现象发生。
电荷在金属棒中的定向移动
取两个相同的验电器A和B， 使A带
电， B不带电。可以看到A的金属箔张开，
B的金属箔闭合。
1. 用橡胶棒把A和B连接起来（图
15.1-4），观察A、B金属箔的张角有什么
变化。
2. 再次使A带电，B不带电。用带
有绝缘柄的金属棒把A和B连接起来（图
15.1-5），观察A、B金属箔的张角有什么
变化。与用橡胶棒的情况一样吗？
1. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带哪种电？
2. 如图15.1-6，用一段细铁丝做一个支架，作为转
动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放
在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩
擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此是否可以判断该物体已经带电？
（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察吸管运动的方向，并回答：吸管带的是哪种电？餐巾纸带哪种电？为什么？
（3）吸管和餐巾纸摩擦起电时，哪个失去了电子？哪个得到了电子？
3. 金属锡的原子核带有50个大小与电子电荷相等的正电荷，它的原子核外有多少
个电子？这些电子总共带多少库仑的电荷？为什么金属锡对外不显电性？ 第2节 电流和电路
利用发光二极管判断电流的方向
发 光 二 极 管 是 一 种 电 子 元 件， 简 称
LED。它的两根引脚中较长的为正极，较短
的为负极。当电流由正极经过LED流向负
极时，LED发光，表明它处于导通状态；反
之，电流不能从负极流向正极，LED不会发
光（图15.2-3）。所以，根据其发光与否可
