料位开关工作原理及相关介绍

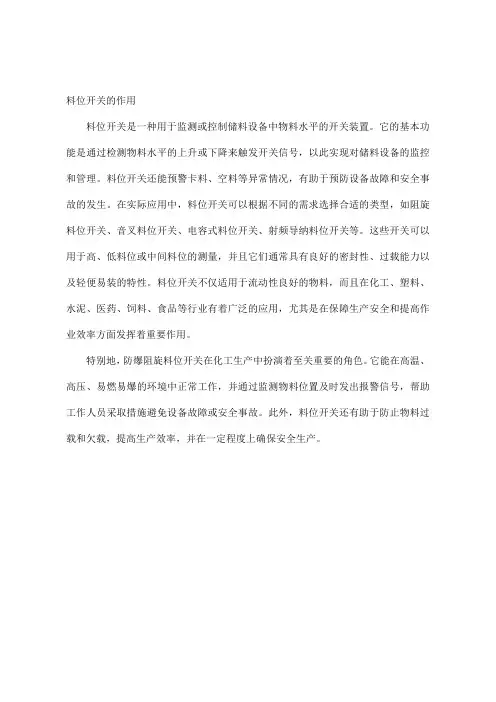

料位开关的作用
料位开关的作用
料位开关是一种用于监测或控制储料设备中物料水平的开关装置。
它的基本功能是通过检测物料水平的上升或下降来触发开关信号，以此实现对储料设备的监控和管理。
料位开关还能预警卡料、空料等异常情况，有助于预防设备故障和安全事故的发生。
在实际应用中，料位开关可以根据不同的需求选择合适的类型，如阻旋料位开关、音叉料位开关、电容式料位开关、射频导纳料位开关等。
这些开关可以用于高、低料位或中间料位的测量，并且它们通常具有良好的密封性、过载能力以及轻便易装的特性。
料位开关不仅适用于流动性良好的物料，而且在化工、塑料、水泥、医药、饲料、食品等行业有着广泛的应用，尤其是在保障生产安全和提高作业效率方面发挥着重要作用。
特别地，防爆阻旋料位开关在化工生产中扮演着至关重要的角色。
它能在高温、高压、易燃易爆的环境中正常工作，并通过监测物料位置及时发出报警信号，帮助工作人员采取措施避免设备故障或安全事故。
此外，料位开关还有助于防止物料过载和欠载，提高生产效率，并在一定程度上确保安全生产。
NL30阻旋料位开关说明书
使 用 说 明 书
上海翔舜自动化成套设备有限公司
1
产品简介：
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有
密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调
弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
三、 技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
3
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏。
5. 机电分离式结构，整体免拆卸易维护
6. 接线盒 IP65 的防护等级，密封性好，可室外使用
7. 特殊叶片可使用于低密度物料
饲料、食品等行业得到了广泛的应用。
一、 工作原理
阻旋料位计
阻旋料位计(阻旋料位开关)产品介绍：阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）阻旋料位计(阻旋料位开关)产品规格：供电电源：220VAC，110VAC，24VDC可选消耗功率：3W-4W触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）叶片转速：1 RPM（转/分）隔离电压：AC 1500V/min力矩：1.00～100Kg*cm物料比重：≥0.3g/cm3工作温度：-10℃到80℃（高温订制可达到400℃）防护等级：IP65安装尺寸：1寸螺纹安装或法兰安装；叶片材质：SUS304阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）（1）安装方式：□1寸螺纹安装□法兰安装（2）温度选择：□常温□高温（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）（4）供电电源：□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装：（1）仓内（桶内）温度超过80℃时，请选用高温型产品；（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；（4）线口朝下，防止雨水进入；（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；阻旋料位计(阻旋料位开关)故障检修：（1）问题：叶片一直在转动，但没有输出信号？解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。

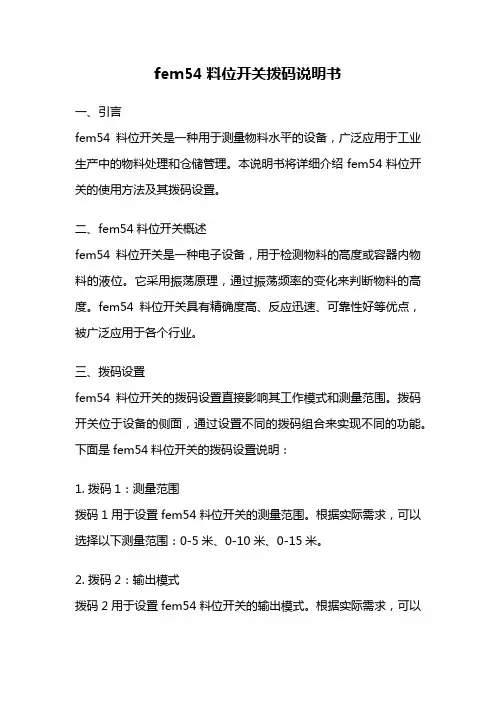

fem54料位开关拨码说明书
fem54料位开关拨码说明书一、引言fem54料位开关是一种用于测量物料水平的设备，广泛应用于工业生产中的物料处理和仓储管理。
本说明书将详细介绍fem54料位开关的使用方法及其拨码设置。
二、fem54料位开关概述fem54料位开关是一种电子设备，用于检测物料的高度或容器内物料的液位。
它采用振荡原理，通过振荡频率的变化来判断物料的高度。
fem54料位开关具有精确度高、反应迅速、可靠性好等优点，被广泛应用于各个行业。
三、拨码设置fem54料位开关的拨码设置直接影响其工作模式和测量范围。
拨码开关位于设备的侧面，通过设置不同的拨码组合来实现不同的功能。
下面是fem54料位开关的拨码设置说明：1. 拨码1：测量范围拨码1用于设置fem54料位开关的测量范围。
根据实际需求，可以选择以下测量范围：0-5米、0-10米、0-15米。
2. 拨码2：输出模式拨码2用于设置fem54料位开关的输出模式。
根据实际需求，可以选择以下输出模式：常开、常闭、开关量输出。
3. 拨码3：灵敏度拨码3用于设置fem54料位开关的灵敏度。
根据物料的特性和环境条件，可以选择以下灵敏度：高、中、低。
4. 拨码4：滤波时间拨码4用于设置fem54料位开关的滤波时间。
根据实际需求，可以选择以下滤波时间：0.1秒、0.5秒、1秒。
通过设置不同的拨码组合，可以实现fem54料位开关的个性化设置，以适应不同的应用场景和要求。
四、使用方法1. 安装将fem54料位开关固定在待测物料的容器上，并确保设备与物料之间无遮挡物。
连接好电源和信号线，并确保电源正常供电。
2. 拨码设置根据实际需求，设置fem54料位开关的拨码组合。
根据拨码说明书，选择合适的测量范围、输出模式、灵敏度和滤波时间。
3. 校准在开始使用fem54料位开关之前，需要进行校准操作。
校准过程中，将设备置于已知高度的物料上，并按下校准按钮。
待设备完成校准后，即可开始正常使用。
4. 工作状态fem54料位开关工作时，会发出相应的信号指示物料的高度或液位。
电容料位开关
电容料位开关
电容料位开关一般是指采用技术超声波测量变送器在介质中的容积，从而实现介质位
置的监测控制。
它可以在管道、槽、容器内精确检测介质高度，并可以采用无接触原理测
量介质，动态方式计算介质高度，并根据结果自动控制各种介质位置。
电容料位开关又称
容位开关，是目前用于介质高度检测的被广泛应用的一种传感器，它采用容定位原理，利
用改变介质的内聚力，通过低频发出的声波进行探测介质的高度，并把检测的结果反馈给
控制系统，实现介质高度的精确控制。
电容料位开关具有良好的稳定性，测量准确率高，非接触式检测，无耗材，易于安装，使用及维护，适用于恶劣的工况，特别是腐蚀性介质和有悬浮颗粒的工况等，电容料位开
关的优点使其成为用于检测介质位置的理想选择。
电容料位开关的结构组成比较简单，主要由安装结构、发射器、接收器和控制器等组成，安装结构或容器内增设发射器和接收器，在发射器收送约500kHz-1MHz的信号，介质
里有物质时会发出回波，被接收器收集，再传到控制器，根据设置信号强度大小和反馈信
号大小比较，位置上的差距得到，从而控制输出开关控制信号。
电容料位开关的工作原理中，各个元件的性能和响应速度都有一定的影响，因此在选
择电容料位开关时，一定要确定介质特性，如液体密度，液体温度，介质表面张力，介质
对声波的反射率，介质中有其他粒子、矿物等，有些物质会影响电容料位开关的传播和检测，因此，在选择电容料位开关时，必须考虑介质特性，以确保其准确性和可靠性。
隔爆料位开关的工作原理
隔爆料位开关的工作原理
工业仪表现场中有许多应用环境，像可燃性气体、粉尘环境、炼油、石化厂等很可能发生爆炸，因此这些场合必须使用防爆类型的产品，其中尤以隔爆型产品的需求居多。
那么，隔爆料位开关的工作原理是怎样的呢？
隔爆型料位开关是采用隔爆外壳来防爆的，简单来说，隔爆外壳就是“能承受内部爆炸性气体混合物的爆炸压力，并能阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳”。
从定义我们可以知道，隔爆是间隙防爆技术，其依靠间隙、啮合长度来达到降温、熄火效果。
因此，隔爆外壳的设计必须满足以下两个基本条件：
①外壳机械强度条件。
即外壳具有足够强度，能承受内部的爆炸压力而不损坏，且不产生影响防爆性能的永久性变形；
②控制接合面间隙不传爆条件。
即外壳接合面具有足够小的间隙和足够长的啮合长度，内部的爆炸产物（炽热火焰或颗粒）不会窜出外壳并点燃周围环境中的爆炸性混合物。
目前，深圳计为自动化技术有限公司旗下的振棒料位开关、音叉料位开关、音叉液位开关、磁开关、干簧管远传变送器等产品均已通过国家防爆认证中心的隔爆认证。
具有防爆功能的料位开关，无疑拓展了料位开关的应用空间，使得料位开关产品的适用范围更广，更好地满足客户安全生产的需要，为客户的安全生产保驾护航。
料位计培训
射频导纳式料位开关工作原理
• 射频导纳物位控制器是一种从电容式物位控制技术 发展起来的。射频导纳中导纳的含义为电学中阻抗 的倒数，它由阻性成分、容性成分、感性成分综合 而成，而射频及高频，所以射频导纳技术可以理解 为用高频电流测量导纳的方法。
• 对于传感器上的粘附物料称为挂料影响问题，采用 一种新的传感器结构，最里层是中心探杆，中间是 屏蔽层，最外面是地层，用绝缘层将其分别隔离起 来。中心探杆与屏蔽层之间没有电势差即使传感器 上挂料阻抗较小，也不会有电 流流过。只有容器中 的物料确实上升 接触到中心探杆时，通过被测物料 ，中心探杆与地之间才能形成被测电流，仪器检测
• 1．测量 ACT 对地和 GUA 对地的电阻，正常时 应为无穷大。否则 为探头对设备地短路。
• 2. 测量ACT 对地、GUA 对地、ACT 对GUA 的 电阻，正常时应为无 穷大。单独调节灵敏度电位器，观察红绿灯是否能正常 转换。确认 电阻单元是否完好。 否则为探头内部局部短路
• 3.调节电子单元粗调电位器，看是否能调出绿灯。调不出则为电子 单元损坏
阻旋式料位开关工作原理
阻旋料位计的检测装置（旋翼）由一个低速同步电机驱动，以每分钟1 转的速度不停地转动。当旋转的旋翼触及物料时，旋翼的转动受到阻 挡（阻尼可调），同步电机由于反向力距作用发生转动，当转动到设 定位置时驱动一个微动开关，发出报警信号，同时控制的设备停止运 行。当物料离开旋翼时，同步电机在反向作用力下复位到正常的位置 ，旋翼继续转动，微动开关回到初始状态。 由于采用特殊的结构设计 ，从而避免电机在长期运行中发生故障，工作稳定性和可靠性大大提 高。因此阻旋料位计在工业自动化领域被广泛用于操纵传送带、提升 机、加料机等机械设备的启停。
Байду номын сангаас
微波料位对射开关
微波料位对射开关一、引言微波料位对射开关是一种基于微波技术的物位检测设备，它通过微波信号的发射与接收来判断物料的存在与否。
微波料位对射开关具有非接触式测量、高精度、高稳定性、安装方便等优点，广泛应用于矿山、冶金、化工、电力、粮食等行业的物料检测与控制。
二、微波料位对射开关的工作原理微波料位对射开关的工作原理基于微波的传播特性。
微波是一种电磁波，具有直线传播、穿透性强、反射性好等特点。
在微波料位对射开关中，发射器发射出一定频率的微波信号，这些信号在空气中以直线传播的方式向前传播。
当微波信号遇到物料表面时，一部分信号会被物料反射回来，形成反射波。
接收器接收到反射波后，将其转换成电信号进行处理。
通过测量发射波与反射波之间的时间差或相位差，可以计算出物料表面的位置，从而判断物料的存在与否。
三、微波料位对射开关的组成结构微波料位对射开关主要由发射器、接收器和信号处理单元三部分组成。
发射器负责发射微波信号，其内部包含有微波振荡器、功率放大器等电路。
接收器负责接收反射回来的微波信号，其内部包含有微波接收电路、信号放大电路等。
信号处理单元负责对接收到的信号进行处理，提取出有用的信息并输出控制信号。
此外，微波料位对射开关还配备有防护罩、密封件等附件，以确保其在恶劣环境下的稳定工作。
防护罩可以防止粉尘、水汽等污染物进入设备内部，影响设备的正常工作。
密封件则可以确保设备的密封性能，防止气体泄漏或外部气体进入设备内部。
四、微波料位对射开关的技术特点1．非接触式测量：微波料位对射开关采用非接触式测量方式，无需与物料直接接触即可实现物位的检测与控制。
这可以避免因物料粘附、磨损等原因导致的测量误差和设备损坏。
2．高精度测量：微波料位对射开关的测量精度较高，可以达到毫米级甚至更高的精度。
这可以满足一些对物位控制要求较高的场合的需求。
3．高稳定性：微波料位对射开关采用先进的微波技术和信号处理技术，具有较高的稳定性和可靠性。
它可以在恶劣的环境下长时间稳定工作，不易受到温度、湿度、压力等外部因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意安全哦！ 工业插座价格汇总螺母价格及相关介绍
Hale Waihona Puke 版权所有 禁止转载 谢谢vpn
ty86htvv
斗上。主要使用在工厂自动给料系统或生产线上。射频 导纳料位开关，抗黏附电子线路，可以探测真实物位的 同时，消除黏附和悬挂在探头周围的假物位信号。音叉 料位开关是一种通用型的料位开关。音叉由内
部晶体激励产生共振，当音叉被液体或固体浸没时，振 动频率发生变化，并由电子线路检测出来，从而输出一 个开关量，达到报警或控制的目的。广泛应用于石化、 冶金、轻工、建材、环保等行业，实现对液位
的上下限报警和控制。料位开关工作原理：料位开关是 一种特殊形式的电磁波，料位开关利用了电磁波的特殊 性能来进行料位检测。电磁波的物理特性与可见光相似， 传播速度相当于光速。其频率为300MH
z-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源， 遇到障碍物易于被反射，被测介质导电性越好或介电常 数越大，回波信号的反射效果越好。雷达波的频率越高， 发射角越小，单位面积上能量(
料(包括粉状、粒状、块状、胶状等)的料位开关。它具有 密封性好,过载能力强(具有过载保护)、轻便易装、输出 触点容量大等等特点。针对不同比重的物料可通过调整 弹簧的拉力来实现，其接触物料部分
全为不锈钢材料。阻旋开关在化工、塑料、水泥、医药、 饲料、食品等行业得到了广泛的应用。小型阻旋料位开 关是一种结构简单、使用方便、安全可靠的小型料位开 关。外表美观，小巧。主要用在小型料仓料
机器轰鸣作响的工厂内，各种生产原料进行投放可不是 一件简单的事，需要大量的人力物力;精微细致的实验室 内，各种化学物质的用量极其严苛，不是人的手能控制 的，那么怎么解决这类问题呢，料位开关来
帮你解决，料位开关不仅能进行多原料的投放，而且可 以对投放量进行设置，减轻了大量的人力物力，今天小 编就给大家介绍一下料位开关的工作原理。标准阻旋料 位开关,阻旋料位开关DF是一种用于固态物
磁通量或场强)越大，波的sdfn45ker衰减越小，雷达料位 计的测量效果越好。发射-反射-接收是料位开关工作的基 本原理。雷达传感器的天线以波束的形式发射最小 5.8GHz的雷达信号。反射
回来的信号仍由天线接收，雷达脉冲信号从发射到接收 的运行时间与传感器到介质表面的距离以及物位成比例。 即：h=H–vt/2式中h为料位;H为槽高;v为雷达波速度;t为雷 达波发射到接收的间隔
时间。死角：在料位放料时，侧壁下部可能会存有物料 未卸出，该区域称为死角。料位开关安装时要避开死角 位置，避免发生误报。安息角：连续供料使物料堆成圆 锥体，圆锥体的母线与底面所成角为安息角。
反映了无粘附性的表面摩擦细嫩。安息角大小直接影响 料位开关的安装点。容积密度：单位体积物料的质量， 直接影响料位开关的灵敏度。桥：料斗放料时，只有放 料口处的物料放出，上层物料没有下移而形成
桥。桥对放料和料位检测危害非常大。粉体压力的影响。 腐蚀性的影响。含水率的影响。料位开关在使用时也有 很多的注意事项，一定要投放的是流动性较强的物质， 不容易发生堵塞，不容易产生死角，可以减
轻很多麻烦，投料时一定不要一次性投入太多，在冬天 使用时，要注意静电问题，可能会使电子回路出现误报。 还有就是粒度：物料颗粒过大容易砸坏测量杆。颗粒过 大的原料可以粉碎后再进行投放，使用时要
