限位开关

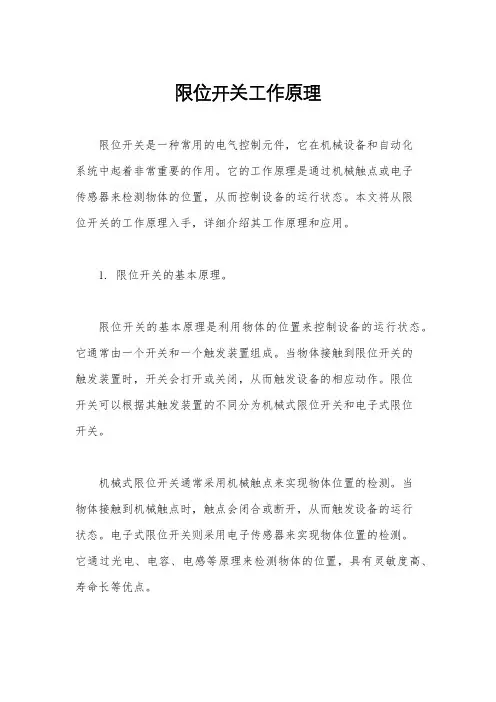

限位开关工作原理
限位开关工作原理限位开关是一种常用的电气控制元件，它在机械设备和自动化系统中起着非常重要的作用。
它的工作原理是通过机械触点或电子传感器来检测物体的位置，从而控制设备的运行状态。
本文将从限位开关的工作原理入手，详细介绍其工作原理和应用。
1. 限位开关的基本原理。
限位开关的基本原理是利用物体的位置来控制设备的运行状态。
它通常由一个开关和一个触发装置组成。
当物体接触到限位开关的触发装置时，开关会打开或关闭，从而触发设备的相应动作。
限位开关可以根据其触发装置的不同分为机械式限位开关和电子式限位开关。
机械式限位开关通常采用机械触点来实现物体位置的检测。
当物体接触到机械触点时，触点会闭合或断开，从而触发设备的运行状态。
电子式限位开关则采用电子传感器来实现物体位置的检测。
它通过光电、电容、电感等原理来检测物体的位置，具有灵敏度高、寿命长等优点。
2. 限位开关的工作原理。
限位开关的工作原理可以用一个简单的实例来说明。
假设有一个自动门，我们需要通过限位开关来控制门的开关状态。
当门关闭时，门上方安装了一个限位开关，当有人靠近门时，身体会触发限位开关，限位开关会感应到物体的位置，从而打开门。
当人离开门后，限位开关再次感应到物体的位置，门会自动关闭。
这个例子就展示了限位开关通过检测物体的位置来控制设备的运行状态的基本原理。
3. 限位开关的应用。
限位开关在工业自动化领域有着广泛的应用。
它可以用于控制机械设备的起停、位置检测、物料输送等。
在自动化生产线上，限位开关可以用于检测产品的位置，从而实现自动分拣和装配。
在机械加工设备上，限位开关可以用于控制工件的加工位置和加工深度。
在输送设备上，限位开关可以用于控制物料的输送方向和速度。
除了工业领域，限位开关还广泛应用于家用电器、汽车电子、航空航天等领域。
在家用电器中，限位开关可以用于控制家电设备的开关状态，比如洗衣机的盖子开关、微波炉的门离开开关等。
在汽车电子中，限位开关可以用于控制汽车门窗的开关状态，汽车座椅的调节位置等。

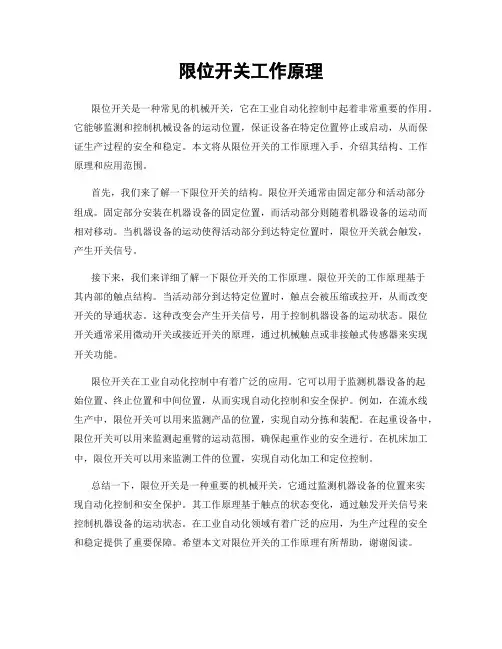

限位开关工作原理
限位开关工作原理限位开关是一种常见的机械开关，它在工业自动化控制中起着非常重要的作用。
它能够监测和控制机械设备的运动位置，保证设备在特定位置停止或启动，从而保证生产过程的安全和稳定。
本文将从限位开关的工作原理入手，介绍其结构、工作原理和应用范围。
首先，我们来了解一下限位开关的结构。
限位开关通常由固定部分和活动部分组成。
固定部分安装在机器设备的固定位置，而活动部分则随着机器设备的运动而相对移动。
当机器设备的运动使得活动部分到达特定位置时，限位开关就会触发，产生开关信号。
接下来，我们来详细了解一下限位开关的工作原理。
限位开关的工作原理基于其内部的触点结构。
当活动部分到达特定位置时，触点会被压缩或拉开，从而改变开关的导通状态。
这种改变会产生开关信号，用于控制机器设备的运动状态。
限位开关通常采用微动开关或接近开关的原理，通过机械触点或非接触式传感器来实现开关功能。
限位开关在工业自动化控制中有着广泛的应用。
它可以用于监测机器设备的起始位置、终止位置和中间位置，从而实现自动化控制和安全保护。
例如，在流水线生产中，限位开关可以用来监测产品的位置，实现自动分拣和装配。
在起重设备中，限位开关可以用来监测起重臂的运动范围，确保起重作业的安全进行。
在机床加工中，限位开关可以用来监测工件的位置，实现自动化加工和定位控制。
总结一下，限位开关是一种重要的机械开关，它通过监测机器设备的位置来实现自动化控制和安全保护。
其工作原理基于触点的状态变化，通过触发开关信号来控制机器设备的运动状态。
在工业自动化领域有着广泛的应用，为生产过程的安全和稳定提供了重要保障。
希望本文对限位开关的工作原理有所帮助，谢谢阅读。
限位开关
使用温度范围 -40～70°c -40～70°c -40～40°c -40～100°c -40～70°c -40～70°c -20～50°c -20～50°c -20～50°c
限位开关的动作特性
OF（动作力）：为了从自由 位置移动到工作位置所必 须给驱动杆施加的力 RF（回复力）：为了从总行 程位置移动到回复位置必 须对驱动杆施加的力 TTF（总行程所需的力）： 从自由位置运行到总行程 位置必须加到驱动杆上的 力
限位开关的动作特性
PT（预行程）：驱动杆从自 由位置到动作位置的移动 距离或移动角度 OT（过行程）：驱动杆从动 作位置到总行程位置的移 动距离或移动角度 MD（应差行程）：驱动杆从 动作位置到返回位置的移 动距离或移动角度 TT（总行程）：驱动杆从自 由位置到总行程位置的移 动距离或移动角度
可调式棒式摆杆
弹簧棒式摆杆
限位开关的驱动杆类型
叉式摆杆
盘簧型
限位开关的接触形式
限位开关的动作特性
FP（自由位置）：没有施加外力 时驱动杆的位置 OP（动作位置）：驱动杆施加外 力,使开关接点刚从自由位置状 态开始反转时的驱动杆位置 TTP（总行程位置）：驱动杆到达 传动停止位置时驱动杆的位置 RP（返回位置）：减小对驱动杆 的外力，使开关的可动接点刚 从动作位置反转到自由位置状 态时的驱动杆位置
限位开关的外形
通用直立型
通用横卧型
限位开关的结构
限位开关的选型要素
驱动杆类型 触点形式 动作特性 触点容量 使用环境
限位开关的驱动杆类型
滚珠摆杆型
可调式滚珠摆杆型
限位开关的驱动杆类型
顶部滚珠柱塞型
顶部柱塞型
限位开关的驱动杆类型
空调限位开关工作原理

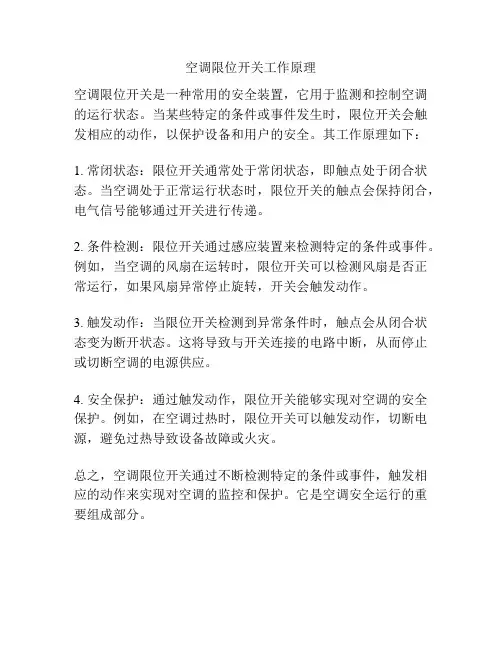

空调限位开关工作原理
空调限位开关是一种常用的安全装置，它用于监测和控制空调的运行状态。
当某些特定的条件或事件发生时，限位开关会触发相应的动作，以保护设备和用户的安全。
其工作原理如下：
1. 常闭状态：限位开关通常处于常闭状态，即触点处于闭合状态。
当空调处于正常运行状态时，限位开关的触点会保持闭合，电气信号能够通过开关进行传递。
2. 条件检测：限位开关通过感应装置来检测特定的条件或事件。
例如，当空调的风扇在运转时，限位开关可以检测风扇是否正常运行，如果风扇异常停止旋转，开关会触发动作。
3. 触发动作：当限位开关检测到异常条件时，触点会从闭合状态变为断开状态。
这将导致与开关连接的电路中断，从而停止或切断空调的电源供应。
4. 安全保护：通过触发动作，限位开关能够实现对空调的安全保护。
例如，在空调过热时，限位开关可以触发动作，切断电源，避免过热导致设备故障或火灾。
总之，空调限位开关通过不断检测特定的条件或事件，触发相应的动作来实现对空调的监控和保护。
它是空调安全运行的重要组成部分。
限位开关常开和常闭的使用方法
限位开关常开和常闭的使用方法限位开关是一种常用的电器元件，可以用来检测或控制机械或电气设备的位置、移动或转动。
常开和常闭是限位开关的两种常见工作方式，它们分别在不同的应用场景中有着不同的使用方法。
首先，我们来了解一下什么是常开和常闭。
常开限位开关在正常情况下是不导通的，只有当机械或设备达到或触发限位位置时，常开限位开关才会闭合，导通电路。
而常闭限位开关则相反，在正常情况下是导通的，只有当机械或设备达到或触发限位位置时，常闭限位开关才会断开，切断电路。
这两种不同的工作方式可以根据实际的需求来选择，以便实现相应的控制功能。
对于常开限位开关的使用方法，下面我们以一个示例场景来介绍。
假设我们有一台自动工作的机械设备，需要在机械臂抬起到一定高度时停止运动。
此时，我们可以将常开限位开关安装在机械臂的上部，当机械臂抬起到限位位置时，常开限位开关就会闭合，触发一个信号，从而停止机械设备的运动。
常开限位开关的安装位置和机械臂抬起的限位位置需要根据实际需求进行调整和配置，以确保正确的工作效果。
然而，对于一些需要起到安全保护作用的机械设备，我们往往需要使用常闭限位开关。
下面我们以一个门禁系统为例，来介绍常闭限位开关的使用方法。
假设我们有一个门禁系统，当门关闭时，门禁系统需要处于工作状态，只有当门打开到一定角度时，门禁系统才会自动停止工作。
此时，我们可以将常闭限位开关安装在门禁系统控制电路中，当门打开到限位位置时，常闭限位开关会断开电路，从而停止门禁系统的工作。
同样，常闭限位开关的安装位置和门打开的限位位置需要根据实际需求进行调整和配置，以确保正确的工作效果。
除了上述示例场景外，常开和常闭限位开关还可以应用于很多其他的领域。
例如，常闭限位开关可以用于机械手臂的安全保护，只有当机械手臂达到限位位置时，才能停止工作，避免伤害操作人员或损坏设备。
而常开限位开关则可以用于自动化生产线上的定位检测，当产品到达指定位置时，常开限位开关会闭合，触发信号进行下一步的生产流程。
限位开关电气符号
限位开关电气符号
限位开关电气符号
（一）限位开关电气符号：
1. 可移动限位开关：电气图上使用的可移动限位开关符号，主要用于表示辆运动的机械装置，可以传送信号表示执行的活动位置。
2. 常装限位开关：常装限位开关主要用于表示特定的开关位置，用于限定活动装置移动的极限位置。
3. 紧急停止装置：紧急停止装置的电气符号用于表示紧急停止装置的位置，及其作用，使用位置可着色用不同颜色示意，这是电气图中必要的符号。
4. 速度限位开关：速度限位开关表示装置运动速度的极限，以达到安全目的。
电气符号大多采用三角形，表示活动装置速度达到极限，当装置达到极限时，开关传送控制信号，表明可以进行停止控制。
5. 电磁制动限位开关：电磁制动限位开关主要用于控制电磁制动装置的位置，可以使用电气符号，就可以表示电磁制动装置的位置。
（二）电气符号的使用：
1. 应根据安全目的确定电气符号的选择。
2. 必须使用正确的电气符号，以达到说明用途的目的。
3. 如果使用电气插头，则要正确组合用途，以确保操作正确。
4. 电气符号的着色必须正确，以便于更清晰的识别其相关的操作指令。
5. 应按照要求，使用正确的电气符号，以确保电气系统的正常工作。
限位开关的正确接线方法
限位开关的正确接线方法
限位开关一般都有三个接线端子：常开（NO）、常闭（NC）和公共（COM）。
正确接线方法如下：
1. 将控制装置的电源线与公共端子（COM）相连。
2. 如果要实现正向行程限制，则将正向行程执行器的控制线与常开端子（NO）相连；如果要实现反向行程限制，则将反向行程执行器的控制线与常开端子（NO）相连。
3. 如果需要反向行程时限制，则将反向行程执行器的控制线与常闭端子（NC）相连；如果需要正向行程时限制，则将正向行程执行器的控制线与常闭端子（NC）相连。
4. 完成接线后，进行限位开关测试。
可以通过手动操作执行器来确认限位开关是否按预期工作。
需要注意的是，在接线之前，必须确保电源已经关闭，以免发生电击等危险。
另外，限位开关的具体接线方式会因不同的设备、不同的控制系统而有所不同，因此需要参考具体的操作说明书或是寻求专业人士的指导。
电机限位开关工作原理
电机限位开关工作原理
一、限位开关定义
限位开关是一种控制电路中常用的位置传感器，主要用于控制电机的行程和位置。
当电机或相关设备运行到设定的位置时，限位开关会触发相应的动作，如停止、反转或报警等，从而实现对电机或设备的精确控制。
二、限位开关类型
根据不同的分类标准，限位开关可以分为多种类型。
常见的分类包括：
1.按工作原理分：有机械式、光电式、霍尔式等。
2.按安装方式分：有直连式、面板式、导轨式等。
3.按触点数量分：有一常开触点、一常闭触点、二常开触点、二常闭触点等。
三、限位开关结构
限位开关一般由感应部分、机械传动部分和电气部分组成。
感应部分用于检测位置，机械传动部分实现感应部分与触点之间的联动，电气部分包括触点、接线端子等。
四、限位开关工作原理
限位开关的工作原理主要基于位移传感器和机械传动机构的配合。
当电机或相关设备运行到设定的位置时，感应部分检测到该位置并触发机械传动部分动作，进而使相应的触点闭合或断开，从而实现对电机或设备的控制。
不同类型的限位开关工作原理略有不同，但基
本原理相似。
五、限位开关应用
限位开关广泛应用于各种自动化设备和电机控制系统中，如升降机、冲床、传送带、包装机等。
通过合理配置限位开关，可以实现电机的精确控制，提高生产效率和设备安全性。
六、限位开关调试
在安装和调试限位开关时，需要注意以下几点：
1.根据实际需求选择合适的限位开关类型和规格。
2.确保限位开关的安装位置准确，感应部分能够可靠检测到目标位置。
3.检查接线是否正确，确保触点正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行程限位开关又称限位开关,用于控制机械设备的行程及限位保护。
在实际生产中,将行程限位开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时, 行程限位开关的触点动作,实现电路的切换。
因此, 行程限位开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。
行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。
在电梯的控制电路中,还利用行程限位开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。
行程限位开关按其结构可分为直动式、滚轮式、微动式和组合式。
（1）直动式行程限位开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0．4m／min的场所。
直动式行程限位开关组成
1-推杆2-弹簧3-动断触点4-动合触点
（2）滚轮式行程限位开关其结构原理,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。
当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。
滚轮式行程限位开关组成
1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板
滚轮式行程限位开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。
（3）微动开关式行程限位开关的组成：常用的有LXW-11系列产品
1.推杆
2.弹簧
3.压缩弹簧
4.动断触点
5.动合触点
限位开关
限位开关就是用以限定机械设备的运动极限位置的电气开关。
这种开关有接触式的和非接触式的。
接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。
当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械就停止运行或改变运行。
由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。
非接触式的形式很多，常见的有干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。
当然还有更多的先进形式。
目录
限位开关的工作原理
限位开关的分类
限位开关的用途
限位开关亚洲标准尺寸
限位开关的工作原理
限位开关的工作原理及符号表示，用于控制机械设备的行程及限位保护。
在实际生产中，将限位开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，限位开关的触点动作，实现电路的切换。
因此，限位开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。
限位开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。
在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。
限位开关的分类
限位开关按其结构可分为直动式、滚轮式、微动式和组合式。
（1）直动式限位开关其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0．4m／min的场所。
直动式行程开关
1-推杆2-弹簧3-动断触点4-动合触点
（2）滚轮式限位开关当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。
当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。
滚轮式限位开关
1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板
滚轮式限位开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。
限位开关的用途
当物体到达或离开某的位置时，开闭电气回路。
与普通手动开关的区别是：能检测物体的有无，根据要求开闭电气回路。
例如：我们打开冰箱
时，冰箱内的照明灯自动点亮；再如我们的微波炉，门没有关好之前，转动定时器不启动；又如滚
筒式洗衣机在关好门之前不启动，而双杠式洗衣机的脱水桶，在打开上盖时停止转动，并且抱闸停
车。
在工业生产中也有广泛应用，可以用来进行安全防护；
● 用于机床（CNC，MC 机床）
门开关时的安全防护
● 用于机械手等
用于原点确认进行位置指示，如现场安装的阀门位置指示等；进行逻辑顺序控制，如进行物体输送的传送带，当物体到达某处后进行下一步操作。
限位开关亚洲标准尺寸
小型化设计，适用于狭小的空间
合金本体，塑料上盖
部全开放构造，便于布线
改进型支持10A电流
产品认证：UL、CSA、CE、CCC
额定工作电压：250V AC，额定工作电流：10A
防护等级：IP64
壳体尺寸：28×64×25 mm，安装孔距离：21×56 mm
SU美国三实产品型号：AZ8104 AZ8107 AZ8108 AZ8111 AZ8112 AZ8122 AZ8166 AZ8169 AZ8200。
