用Simulink设计DCDC转换器
⽤Simulink设计DCDC转换器
近期线上研讨会预告
电⼒电⼦系统仿真与分析
2020年9⽉24⽇19:30-21:00
仿真是电⼒电⼦⼯程师产品设计过程中的必经之路，可以有效帮助帮助⼯程师发现问题、验证设计。Simscape Electrical 是电⼒电⼦⼯程师常⽤的选择，它为
电⼒电⼦设计提供了多⽅⾯的⽀持，帮助我们做好拓扑分析、器件选型和控制设计等⽅⽅⾯⾯。在使⽤时⼯程师可能会⾯临很多问题，如该选择哪种模块？仿真
慢该如何处理？本讲将带领您从基础建模开始，逐步深⼊，完成电⼒电⼦系统仿真。
电⼒电⼦转换器（Power Electronics Converter）指的是主要通过开关器件和其他电路的组合将⼀种形式的电源转化成另外⼀种形式的电源。如下图所⽰，电⼒电⼦转换器可以将交流电转换成直流电，也可以将直流电转换成交流电，或者⽤来调节输出电压和频率。
例如：电⼒电⼦转换器可以⽤在新能源汽车上，将动⼒电池的直流电转换成可变频率的交流电，⽤来驱动电机。在风⼒发电机上，电⼒电⼦转换器将可变频率的
风电转换成固定频率的交流电，送到千家万户。在汽车LED⼤灯上，通过直流电压的转换(DC/DC) 来控制⼤灯的亮度。
让我们来看⼀个汽车LED⼤灯DC/DC的例⼦：
TI DC/DC LED Developer's Kit (http://www.ti.com.cn/tool/cn/tmdsdcdcledkit) 的硬件采⽤了SEPIC(single endedprimary inductor converter)。它是DC/DC⼀种形
式。硬件中有⼀个控制芯⽚，Simulink可以直接⽣成代码运⾏在芯⽚上，并控制输出电压。输出电压的⾼低将影响LED的亮度。PWM的频率为100Hz。这⾥是系统最终运⾏结果：
Simulink通过仿真找到PID控制器的最优参数，然后产⽣代码到控制器，通过external mode去控制输出电压，从⽽调节LED的亮度。
在这个简单的例⼦中，我们可以⽤Simulink来解决如下问题：
1. 通过电路仿真，确定电⼦元器件件的取值，并理解不同模式下的⼯作⾏为。
2. 对⾮线性电⼦元器件建模，并理解电路的动态热效应。
3. 基于时频域需求，设计并优化控制器的参数。
4. 实现控制器代码，编译、链接、下载到控制芯⽚。
◆ ◆ ◆ ◆
电路仿真
Simscape 是Simulink的物理仿真平台，⾥⾯提供了机械、电⼦电⽓、液压等多种物理建模环境。基于DC/DC的等效电路，我们可以⽤Simscape快速搭建电路
仿真模型，并通过仿真选择合适的诸如电容、电感、电阻的值。
DC/DC运⾏在连续导通模式（CCM）时，通过电路⽅程的计算，可以获取电路电⼦器件的⼤致取值。由于我们已经有了参考设计电路，将参考电路中各种器件
的值输⼊到Simscape的电路中，可以看到仿真⼀切正常（PWM占空⽐为0.5）。当然，我们也可调整电⼦器件的数字，来达到获取最优解的⽬的。
例如，我们将电感L1的取值从470µH调整到10µH，观察发现，输出电压不再取决于PWM的占空⽐，有其他更多的因素决定输出电压的⾼低。此时，观察电流发
现DCDC运⾏在⾮连续导通模式（DCM）。
⾮线性电⼦元器件建模
上例中，开关器件我们选择的是“ideal switch”，即“理想开关”。其中很多实际的开关器件的⾮线性因素，例如开关时间等，没有被考虑进去。
下⾯是真实电路设计中的MOSFET的datasheet：
在Simscape中，可以选择N-Channel MOSFET然后将datasheet中的动态参数⼿动输⼊。
那么真实的MOSFET和我们导⼊的MOSFET有没有差异呢？我们可以通过对⽐仿真看到：Gate Charge、Steady State、Transfer Characteristics等指标⾼度吻合。
将“真实”的MOSFET替换掉先前电路中的“理想”开关，并且打开它的ThermalPort -- 不但可以仿真电路的动态⾏为，还可以观察热损失动态。
控制器设计和仿真在电⼦线路仿真完成后，开始设计控制部分。整个控制回路如下图所⽰：
控制量是输出电压，被控对象是电⼦线路。控制的核⼼部分是经典的PID控制。
控制的要求是：在0.4s内将12伏的输出电压变换为27伏的输出电压。经过初期的仿真，看到输出电压并未达到控制的精度要求：
显然，PID的参数并未调整好。Simulink有个很好⽤的功能: PID tuner ——可以半⾃动化地辅助调整PID 参数。
⾸先，PID tuner试图去⾃动线性化被控对象。由于系统中有⾮连续性的开关器件，所以⾃动线性化并不成功。在新版本的Simulink中，系统辨识⼯具箱可通过
Simulink仿真的输⼊输出辨识出⼀个新的线性化被控对象。有了线性化的被控对象，在PID tuner中可以根据控制设计需求，可视化地调整PID 参数。
让我们看⼀段动图：Simulink⽤⼀个⾼度从0.5 duty cycle 到0.9 duty cycle的阶跃响应作为输⼊。在右上⾓的⽰意图中，可以看到PID被临时删除，⽽阶跃响应被输⼊到被控对象中，这样可以辨识出⼀个线性化的被控对象传递函数。
系统辨识⼯具箱可以提供多种选项去选择合适形式的传递函数，⽐如“underdamped pair”。系统辨识⼯具箱可以⾃动根据所选选项构造符合仿真数据的传递函数。下⾯的动图展⽰了这个过程：
有了线性化的被控对象后，PID tuner就可以发挥作⽤了，如下⾯动图所⽰：设计⼈员可以交互式地拖动图标，找到最优的PID参数，以求达到控制性能和速度的最佳平衡。
控制器代码⽣成
控制策略设计完成后，⾃动代码⽣成是⾮常简单的⼀步了。这时候，⽤户有两个选择：
1. 如果硬件有合适的硬件⽀持包, 例如TI C2000系列。在下载⽀持包后，驱动层和I/O层都有相应的Simulink图标，例如：
将这些连接好后，可以⾃动化的编译链接并⼀键⽣成⽣成代码到芯⽚上。
2. 如果没有硬件⽀持包，可以让Simulink⽣成控制部分的代码，⼿动和底层去做集成，这也是常⽤的办法。
◆ ◆ ◆ ◆
然⽽，想成为电⼒电⼦系统仿真⼤神，还需要⼀定的努⼒，MATLAB & Simulink帮你实现这⼀⽬标。
电⼒电⼦系统仿真与分析2020年9⽉24⽇19:30-21:00
仿真是电⼒电⼦⼯程师产品设计过程中的必经之路，可以有效帮助帮助⼯程师发现问题、验证设计。Simscape Electrical 是电⼒电⼦⼯程师常⽤的选择，它为
电⼒电⼦设计提供了多⽅⾯的⽀持，帮助我们做好拓扑分析、器件选型和控制设计等⽅⽅⾯⾯。在使⽤时⼯程师可能会⾯临很多问题，如该选择哪种模块？仿真
慢该如何处理？本讲将带领您从基础建模开始，逐步深⼊，完成电⼒电⼦系统仿真。
会议亮点
从零开始介绍基于Simulink 的电⼒电⼦仿真
Simscape Electrical 建模要点
案例演⽰电⼒电⼦建模与仿真分析
仿真中的开关特性模拟与权衡
电⼒电⼦系统整体优化设计
控制系统设计与实现
电力电子课程设计matlab仿真实验
1 一．课程设计目的
（1）通过matlab的simulink工具箱，掌握DC-DC、DC-AC、AC-DC电路的仿真。通过设置元器件不同的参数，观察输出波形并进行比较，进一步理解电路的工作原理；
（2）掌握焊接的技能，对照原理图，了解工作原理；
（3）加深理解和掌握《电力电子技术》课程的基础知识，提高学生综合运用所学知识的能力；
二．课程设计内容
第一部分：simulink电力电子仿真/版本matlab7.0
（1）DC-DC电路仿真（升降压（Buck-Boost）变换器）
仿真电路参数：直流电压20V、开关管为MOSFET（内阻为0.001欧）、开关频率20KHz、电感L为133uH、电 容为1.67mF、负载为电阻负载（20欧）、二极管导通压降0.7V（内阻为0.001欧）、占空比40%。仿真时间0.3s，仿真算法为ode23tb。
图1-1
2
占空比为40%的，降压后为12.12V。触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。
图1-2
占空比为60%的，升压后为28.25V。触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。 3 图1-3
•
图1-4
升降压变换电路（又称Buck-boost电路）的输出电压平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反，其电路原理图如图1-4(a)所示。它主要用于要求输出与输入电压反相，其值可大于或小于输入电压的直流稳压电源
工作原理：
①T导通，ton期间，二极管D反偏而关断，电感L储能，滤波电容C向负载提供能量。
②T关断，toff期间，当感应电动势大小超过输出电压U0时，二极管D导通，电感L经D向C和RL反向放电，使输出电压的极性与输入电压
在ton期间电感电流的增加量等于toff期间的减少量，得：
由 的关系，求出输出电压的平均值为： 4
用单片机设计A_D、D_A转换器
仪器仪表用户
文章编号：１６７１－１０４１（２００３）０３－００３９・０３
用单片机设计ＡＩＤ、Ｄ／Ａ转换器
胡连柱孟凡文刘继修
（济宁职业技术学院济宁市２＇７２０３７）鲤堡墅銮遮鲤
【摘要】某些单片机内郝巳经集成了Ａ／Ｄ．Ｄ／Ａ转换器，使其在工控行业、仪器仪表．家电产品的应用与日俱增．但是，这类单片机还存在价格偏高、引脚利用辜较低的问焉．介绍一种ｔ生ｆｉ＇ｒｌ七高，在家电产品应用中具有价格竞争优势的利用ＰＩＣｌ６Ｃ６２ｘ系列单片机的Ａ／Ｄ、Ｄ／Ａ转换技术．【关键词】ＰＷＭ，分辨率．逐次遗近．电阻梯形网络中图分类号：ＴＰ３６１．８文献标识码：Ｂ
１ＰＩＣｌ６Ｃ６２×系列单片机的特点ＰＩＣｌ６Ｃ６２×系列为ＲＩＳＣ精简指令、哈佛结构总线、１８个引脚的单片机，具有低功耗、高性能、全静态，３５条
指令极易编程的特点．ＯＴＰ片种的性价比极高，除Ｔ具备
一般单片机的特点外，ＰＩＣｌ６Ｃ６２ｘ系列内部集成了两个模
拟比较器和一个４ｂｉｔ的可编程基准电Ｊ｛主源（ＶＲＥＦ）．如果利用该单片机的这些特点，只需几个外围ＲＣ元件就具备ＡＩＤ与Ｄ／Ａ转换功能，且分辨率达到８ｂ“～ｌ（弛ｉｔ，价格上
的优势使其在工控行业、仪器仪表，家电产品的应用前景极
为乐观．本文以８ｂｉｔ分辨率论证Ａ／Ｄ，Ｄ／Ａ转换的实现方法，
更高分辨率的方案完全相似，只是在编程上作小部分调整．
２Ｄ／Ａ转换器ＰＩＣＩＯＣ６２ｘ系列单片机内部部分功能模块及Ａ／Ｄ、
Ｄ／Ａ的电路如图１所示。
２．１利用内部基准源ＰＩＣｌ６Ｃ６２ｘ系列单片机内部基准源由一１６个抽头的
电阻梯形网络构成，相当于一个４ｂｉｔ分辨率的ＤＪＡ转换器．该基准源由ＶＲＣＯＮ特殊功能寄存器控制。ＶＲＣＯＮ
欢迎订阅欢迎撰稿欢迎发布产品广告俘患寄存器定义如下：
ＶＲＥＮ
ＶＲＯＥＶｐ．Ｒ％
ＶＲ２＇ＶＲＩ
ＶＲ０ｖＲ刚：ＶＲ菇准电压澡使胄ｂ位。当ＶＲＢＮ＝１时，内部基
准电压源使舱．ＶＲｏＥ：ＶＲＢ瑚出选择位，ＶＲＯＥ＝Ｉ时。Ｖ耐出至ＲＡ２
DCDC转换器中电流采样电路的设计
膏ａ叶技２００９年第２２卷第４期
ＤＣ／ＤＣ转换器中电流采样电路的设计
裴杰１，王江燕２
（１．空军第一航空学院军械工程系，河南信阳４６４０００；
２．空军第一航空学院电子工程系，河南信阳４６４０００）
摘要设计了一种用于Ｄｃ／Ｄｃ开关电源转换器的新型电流采样电路。常见的电流采样电路是通过检测采
样管串联电阻上压降来得到采样电流，而该采样电路是通过检测开关管串联电感上压降来得到采样电流的。由
于后者所需电阻更少，从而降低了采样电路的功耗，提高了效率；并且由于电感上压降对采样电流变化的灵敏
度更高，有效地提高了采样的精度。
关键词开关电源；采样电流；高精度低功耗
中图分类号ＴＮ４３２文献标识码Ａ文章编号１００７—７８２０（２００９）０４—０３３—０３
Ｄｅｓｉｇｎｏｆ
ｔｈｅＣｕｒｒｅｎｔ
ＳａｍｐｌｉｎｇＣｉｒｃｕｉｔｆｏｒＤＣ／ＤＣＣｏｎｖｅｒｔｅｒｓ
Ｐｅｉ
Ｊｉｅｌ．ＷａｎｇＪｉａｎｇｙａｎ２
（１．ＤｅｐａｒｔｍｅｎｔｏｆＯｒｄｎａｎｃｅＥｎｇｉｎｅｅｒｉｎｇ，ＴｈｅＦｉｒｓｔＡｖｉａｔｉｏｎ
Ｃｏｌｌｅｇｅｏｆ
Ａｉｒｆｏｒｃｅ，Ｘｉｎｙａｎｇ４６４０００，Ｃｈｉｎａ；
２．ＤｅｐａｒｔｍｅｎｔｏｆＥｌｅｃｔｒｏｎｉｃ
Ｅｎｇｉｎｅｅｒｉｎｇ，ＴｈｅＦｉｒｓｔＡｖｉａｔｉｏｎ
Ｃｏｌｌｅｇｅｏｆ
Ａｉｆｆｏｒｃｅ，Ｘｉｎｙａｎｇ４６４０００，Ｃｈｉｎａ）
ＡｂｓｔｒａｃｔＡｎｏｖｅｌ
ｃｕｒｒｅｎｔｓａｍｐｌｉｎｇｃｉｒｃｕｉｔｉｎＤＣ／ＤＣｃｏｎｖｅｒｔｅｒｓｉｓａｎａｌｙ∞ｄ．Ｔｈｅｃｏｎｖｅｎｔｉｏｎａｌ
ｃｕｒｒｅｎｔ
ｓａｍｐｌｉｎｇｃｉｒｃｕｉｔｏｂｔａｉｎｓｔｈｅ
ｓａｍｐｌｉｎｇｃｕｒｒｅｎｔｂｙｔｅｓｔｉｎｇｔｈｅ
ｖｏｌｔａｇｅａｃｒｏｓｓｔｈｅｓｅｒｉａｌｒｅｓｉｓｔｏｒｏｆｔｈｅ
ｓａｍｐｌｉｎｇｔｒａｎ－
ｓｉｓｔｏｒ，ｗｈｉｌｅｔｈｅｎｏｖｅｌｃｉｒｃｕｉｔｏｂｔａｉｎｓｉｔ
ｂｙｔｅｓｔｉｎｇｔｈｅ
ｖｏｌｔａｇｅ
ａｃｒｏｓｓｔｈｅｓｅｒｉａｌｉｎｄｕｃｔｏｒｏｆｔｈｅｓｗｉｔｃｈｔｒａｎｓｉｓｔｏｒ．

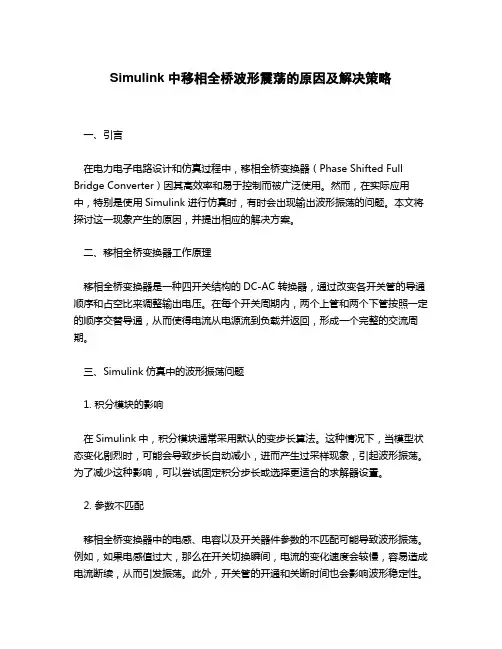

simulink移相全桥波形震荡的原因
Simulink中移相全桥波形震荡的原因及解决策略
一、引言
在电力电子电路设计和仿真过程中，移相全桥变换器（Phase Shifted Full
Bridge Converter）因其高效率和易于控制而被广泛使用。然而，在实际应用中，特别是使用Simulink进行仿真时，有时会出现输出波形振荡的问题。本文将探讨这一现象产生的原因，并提出相应的解决方案。
二、移相全桥变换器工作原理
移相全桥变换器是一种四开关结构的DC-AC转换器，通过改变各开关管的导通顺序和占空比来调整输出电压。在每个开关周期内，两个上管和两个下管按照一定的顺序交替导通，从而使得电流从电源流到负载并返回，形成一个完整的交流周期。
三、Simulink仿真中的波形振荡问题
1. 积分模块的影响
在Simulink中，积分模块通常采用默认的变步长算法。这种情况下，当模型状态变化剧烈时，可能会导致步长自动减小，进而产生过采样现象，引起波形振荡。为了减少这种影响，可以尝试固定积分步长或选择更适合的求解器设置。
2. 参数不匹配
移相全桥变换器中的电感、电容以及开关器件参数的不匹配可能导致波形振荡。例如，如果电感值过大，那么在开关切换瞬间，电流的变化速度会较慢，容易造成电流断续，从而引发振荡。此外，开关管的开通和关断时间也会影响波形稳定性。
3. 反馈回路设计不合理
反馈回路是控制系统的重要组成部分，它负责维持系统的稳定运行。如果反馈回路的设计不合理，例如增益设置不当或者延迟时间过长，都可能导致系统不稳定，从而出现波形振荡的现象。
4. 控制信号幅值问题
控制信号的幅值过大或过小也可能导致波形振荡。当幅值过大时，可能触发保护机制，如过压或过流保护，这会导致系统突然关闭然后重启，从而引入振荡。相反，如果幅值过小，系统的动态响应可能会变差，导致输出不稳定。
5. 电路元件非线性效应
实际电路中的电阻、电容、电感等元件都有其自身的非线性特性，这些特性在大信号条件下可能变得明显，导致输出波形失真或振荡。
用Simulink设计DCDC转换器
⽤Simulink设计DCDC转换器
近期线上研讨会预告
电⼒电⼦系统仿真与分析
2020年9⽉24⽇19:30-21:00
仿真是电⼒电⼦⼯程师产品设计过程中的必经之路，可以有效帮助帮助⼯程师发现问题、验证设计。Simscape Electrical 是电⼒电⼦⼯程师常⽤的选择，它为
电⼒电⼦设计提供了多⽅⾯的⽀持，帮助我们做好拓扑分析、器件选型和控制设计等⽅⽅⾯⾯。在使⽤时⼯程师可能会⾯临很多问题，如该选择哪种模块？仿真
慢该如何处理？本讲将带领您从基础建模开始，逐步深⼊，完成电⼒电⼦系统仿真。
电⼒电⼦转换器（Power Electronics Converter）指的是主要通过开关器件和其他电路的组合将⼀种形式的电源转化成另外⼀种形式的电源。如下图所⽰，电⼒电⼦转换器可以将交流电转换成直流电，也可以将直流电转换成交流电，或者⽤来调节输出电压和频率。
例如：电⼒电⼦转换器可以⽤在新能源汽车上，将动⼒电池的直流电转换成可变频率的交流电，⽤来驱动电机。在风⼒发电机上，电⼒电⼦转换器将可变频率的
风电转换成固定频率的交流电，送到千家万户。在汽车LED⼤灯上，通过直流电压的转换(DC/DC) 来控制⼤灯的亮度。
让我们来看⼀个汽车LED⼤灯DC/DC的例⼦：
TI DC/DC LED Developer's Kit (/tool/cn/tmdsdcdcledkit) 的硬件采⽤了SEPIC(single endedprimary inductor converter)。它是DC/DC⼀种形
式。硬件中有⼀个控制芯⽚，Simulink可以直接⽣成代码运⾏在芯⽚上，并控制输出电压。输出电压的⾼低将影响LED的亮度。PWM的频率为100Hz。这⾥是系统最终运⾏结果：
Simulink通过仿真找到PID控制器的最优参数，然后产⽣代码到控制器，通过external mode去控制输出电压，从⽽调节LED的亮度。

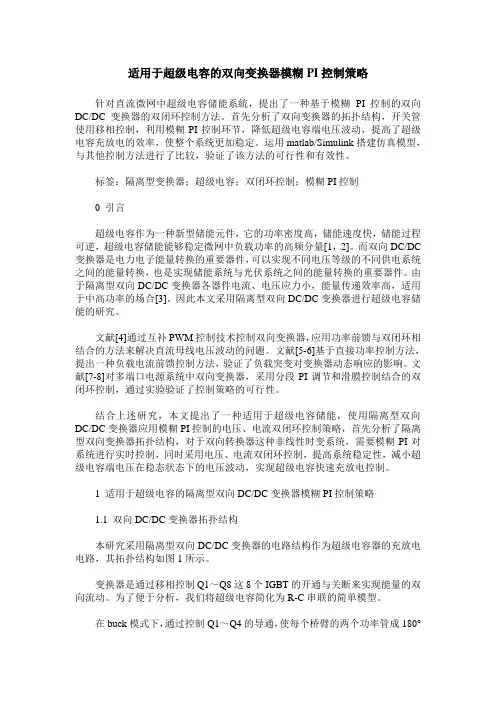

适用于超级电容的双向变换器模糊PI控制策略
