巧用Matlab仿真DC—DC变换器
龙源期刊网
巧用Matlab仿真DC—DC变换器
作者：刘德春 李定珍 张迪
来源：《教育教学论坛》2017年第12期
摘要：为了增强学习效果，选用典型案例，采用案例法进行学习。先提出问题，引入案例；后分析问题，经过讨论，层层剖析问题，找出解决问题的途径和方法；最终借助Matlab软件仿真验证，解决问题。该学习方式直观、形象，避免了枯燥的理论推导，极大地调动了学生学习积极性，激发了同学们的学习兴趣和热情，受到了学生们的一致认可和欢迎。
关键词：案例学习法；Matlab仿真；DC-DC变换器；学习效果
中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2017）12-0210-02
一、引言
案例学习法是选择合适、恰当、典型的案例进行讲授的，可极大地调动起学生强烈的求知欲[1-2]。而Matlab软件有强大的仿真功能，可直观地再现电路的基本定律、定理，以及电路的响应曲线、特性分析，效果非常动态、形象。比较难理解的推导过程，通过Matlab仿真，即可轻松掌握[3]。因此可将Matlab与所学课程融合起来，尽量减少理论推导，着重培养学生利用Matlab去分析解决问题，加强实践锻炼，开拓思路，开阔思维，全面锻炼其能力。
二、案例学习法的应用实践
在课堂学习中采用案例学习法，一上课，老师就抛出一个精心挑选的具体案例，提出需要解决的问题，一下就抓住学生的眼球，激发起学生的认知兴趣和情感，充分调动起学生的积极性和兴趣；然后由师生共同分析讨论，层层剖析需要解决的问题，启发学生的思维，让学生用最短的时间和精力投入到学习最佳状态中；接下来找出合适的方法，解决问题。下面列举一个实际案例讲解。
1.提出问题，引入案例。试设计一个变换器电路，要求输入电压为3～6V的不稳定直流电压，输出为稳定的15V直流电压。要求纹波电压低于0.2%，负载电阻为10Ω。
2.分析讨论，剖析案例。师生共同就提出的问题进行讨论、分析，得知该电路是一个DC-DC升压变换器。师生共同设计电路如图1所示。Us为输入电压，大小为3～6V，Uo为输出电压。通过开关管T的控制作用，来实现升压变换。输入侧电压串接大电感，是电流源性质，输出侧负载电阻上并联大电容，是电压源性质。开关管选用MOSFET，开关频率选为40KHz。电路中其他元件参数如下： 龙源期刊网
占空比调节范围：
Uo/Us=15/6=1/（1-DCmin） DCmin=0.6 （1）
Uo/Us=15/3=1/（1-DCmax） DCmax=0.8 （2）
临界电感值：
Lc=R/2*DCmin（1-DCmin）2*Ts=10/2*0.6
（1-0.6）2*1/4000=12μH （3）
实际电感值取临界值的1.2倍，因此L取15μH。
根据纹波要求计算电容值：
C=Vo*Dcmax*Ts/R*△Vo=15*0.8/10*0.002*15*
4000=1mF （4）
实际中所取电容值应该有一个裕量，在本例中不再留裕量，电容就直接取1mF。
3.巧用Matlab仿真案例，解决问题。（1）建立仿真模型。根据题意要求建立仿真模型，所建立的仿真模型如图2所示。在Matlab软件的“Simulink”库以及“SimPowerSystems”中提取所需的模块。
主电路仿真设计步骤：在“SimPowerSystems/Electrical Sources”库中选择直流电压源模块，在对话框中将US设为3～6V中的任意一个值；然后在“Power Electronics”库中选择“Mosfet”和“Diode”模块，导通电阻设为0.00000001，其中“Diode”的压降设为0.8；在“Elements”库中选串联RLC支路模块，分别设为R=10Ω、L=15uH、C=1mF。控制电路仿真设计步骤：在“Simlink/Sourc es”库中选择“Pulse Generator”模块，幅值设为1，周期设为25e-6s，占空比设为60%，其他为默认值。波形观测的设计：在Simlink/Signal Routing库中选择“Bus Selector”模块，连接“Mosfet”和“Diode”的观测端口，将“Bus Selector”设为测试电流[4]。设“Scope”为6输入通道。在“SimPowerSystems/Extra Library/Measyrements”里选取“Mean Value”，将其设置为20e-6s，在“Simlink/Sinks”里选取“Display”，则可求输出电压平均值并显示。（2）分析仿真结果。仿真时间设为0.1s，仿真算法选择ode23t。运行仿真，可得电路Uo的仿真波形。Uo的平均值测量：设输入电压为6V，占空比60%时输出Uo平均值如图2中所示，为14.99V。Uo的波形分析：电压Uo上升阶段，电容电流为一个不断减小的正值，因此Uo虽上升，但上升率却不断减小；下降阶段，电容电流是一个恒定的负值，因此Uo以恒定的斜率下降。若需要Uo波形，了解变换器何时有稳定的Uo。这就需要绘制其完整Uo波形。方法如下：将数据存龙源期刊网
入Workspace中，命名为ScopeData，点击ScopeData，即出现一对话框，点击其中Uo的信息，点击图标
（plot（ScopeData.signals（1，4）.values），即可绘制出图3所示输出电压Uo的完整波形。Uo的纹波分析：输出电压有纹波，但纹波值很小。纹波的计算：输入6V时，Uomax=15.0105V，Uomin=14.977V，平均值为14.99V，则纹波电压为0.22%，比要求的纹波大一点，这可通过加大电容值使电压纹波满足要求。
三、学习效果显著增强
选择合适的方法对增强课堂学习效果起着举足轻重的作用[5]。采用案例学习法，借助Matlab仿真软件，理论联系实际，通过提出问题，层层剖析问题，师生共同讨论，把同学们的疑惑，通过仿真，直观地将过程和结果呈现出来，便于学生与教师沟通交流，大大提高了学生的听课热情，调动了课堂气氛，促进了学生主动参与课堂的积极性，激发了学习兴趣，增强了课堂的听课效果。该案例在我们14级两个电气工程及其自动化班进行了课堂实践，约99%的学生喜欢该方法。这种学习方式直观、形象，易于知识的掌握，明显优于传统的学习方法。
参考文献：
[1]郭桂叶，李斌.“电工电子技术”课堂教学的改革与实践[J].遵义师范学院学报，2011，（6）：93-94.
[2]李鹏飞，李正中，邬红，刘显荣.工程案例在“电力电子技术”课堂教学中的应用探讨[J].中国电力教育，2011，（25）：101-102.
[3]孙默.基于课堂教学视频案例的教师远程培训[J].中国电化教育，2011，（4）：85-86.
[4]林飞，杜欣.电力电子应用技术的MATLAB仿真[J].中国电力工业出版社，2009.
[5]赵一梅.谈课堂教学中学生资源的开发和利用[J].教育探索，2011，（2）：85-86.
龙源期刊网
DC-DC变换器平均模型建模及仿真
.
页脚

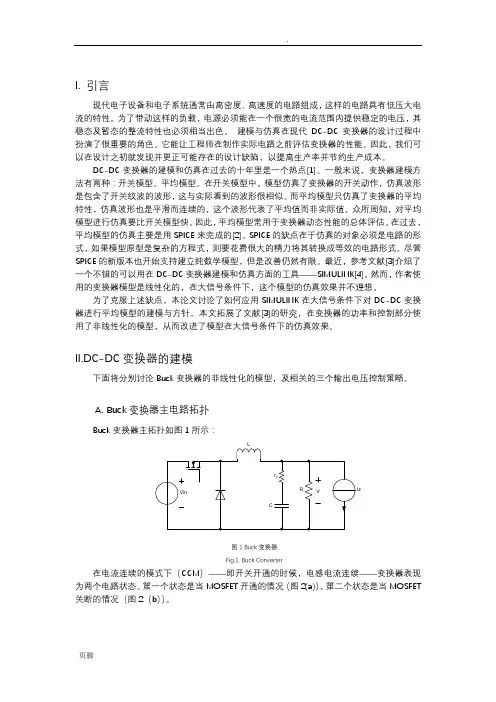

I. 引言
现代电子设备和电子系统通常由高密度、高速度的电路组成，这样的电路具有低压大电流的特性。为了带动这样的负载，电源必须能在一个很宽的电流范围内提供稳定的电压，其稳态及暂态的整流特性也必须相当出色。 建模与仿真在现代DC-DC变换器的设计过程中扮演了很重要的角色。它能让工程师在制作实际电路之前评估变换器的性能。因此，我们可以在设计之初就发现并更正可能存在的设计缺陷，以提高生产率并节约生产成本。
DC-DC变换器的建模和仿真在过去的十年里是一个热点[1]。一般来说，变换器建模方法有两种：开关模型、平均模型。在开关模型中，模型仿真了变换器的开关动作，仿真波形是包含了开关纹波的波形，这与实际看到的波形很相似。而平均模型只仿真了变换器的平均特性，仿真波形也是平滑而连续的，这个波形代表了平均值而非实际值。众所周知，对平均模型进行仿真要比开关模型快。因此，平均模型常用于变换器动态性能的总体评估。在过去，平均模型的仿真主要是用SPICE来完成的[2]。SPICE的缺点在于仿真的对象必须是电路的形式，如果模型原型是复杂的方程式，则要花费很大的精力将其转换成等效的电路形式。尽管SPICE的新版本也开始支持建立纯数学模型，但是改善仍然有限。最近，参考文献[3]介绍了一个不错的可以用在DC-DC变换器建模和仿真方面的工具——SIMULINK[4]。然而，作者使用的变换器模型是线性化的，在大信号条件下，这个模型的仿真效果并不理想。
为了克服上述缺点，本论文讨论了如何应用SIMULINK在大信号条件下对DC-DC变换器进行平均模型的建模与方针。本文拓展了文献[3]的研究，在变换器的功率和控制部分使用了非线性化的模型，从而改进了模型在大信号条件下的仿真效果。
II.DC-DC变换器的建模
下面将分别讨论Buck变换器的非线性化的模型，及相关的三个输出电压控制策略。
A. Buck变换器主电路拓扑
Buck变换器主拓扑如图1所示：
一种基于Matlab的无刷直流电机控制系统建模仿真方法
一种基于Matlab的无刷直流电机控制系统建模仿真方法
一、本文概述
无刷直流电机（Brushless DC Motor, BLDC）以其高效率、低噪音、长寿命等优点，在航空航天、电动汽车、家用电器等领域得到广泛应用。为了对无刷直流电机控制系统进行性能分析和优化，需要建立精确的数学模型并进行仿真研究。Matlab作为一种强大的数学计算和仿真软件，为无刷直流电机控制系统的建模仿真提供了有力支持。
二、无刷直流电机控制系统原理
1、无刷直流电机基本结构和工作原理
无刷直流电机（Brushless Direct Current Motor，简称BLDCM）是一种基于电子换向技术的直流电机，其特点在于去除了传统直流电机中的机械换向器和电刷，从而提高了电机的运行效率和可靠性。无刷直流电机主要由电机本体、电子换向器和功率驱动器三部分组成。
电机本体通常采用三相星形或三角形接法，其定子上分布有多个电磁铁（也称为线圈），而转子上则安装有永磁体。当电机通电时，定子上的电磁铁会产生磁场，与转子上的永磁体产生相互作用力，从而驱动转子旋转。
电子换向器是无刷直流电机的核心部分，通常由霍尔传感器和控制器组成。霍尔传感器安装在电机本体的定子附近，用于检测转子位置，并将位置信息传递给控制器。控制器则根据霍尔传感器提供的位置信息，控制功率驱动器对定子上的电磁铁进行通电，从而实现电机的电子换向。
功率驱动器负责将控制器的控制信号转换为实际的电流，驱动定子上的电磁铁工作。功率驱动器通常采用三相全桥驱动电路，具有输出电流大、驱动能力强等特点。
无刷直流电机的工作原理可以简单概括为：控制器根据霍尔传感器检测到的转子位置信息，控制功率驱动器对定子上的电磁铁进行通电，产生磁场并驱动转子旋转；随着转子的旋转，霍尔传感器不断检测新的转子位置信息，控制器根据这些信息实时调整电磁铁的通电状态，从而保持电机的连续稳定运行。由于无刷直流电机采用电子换向技术，避免了传统直流电机中机械换向器和电刷的磨损和故障，因此具有更高的运行效率和更长的使用寿命。
matlab仿真心得体会
matlab仿真心得体会
【篇一：matlab心得体会】
matlab心得体会
班级：电气08-3班
姓名：张强
学号：24
matlab一个高级的距阵/阵列语言，它包含控制语句、函数、数据结构、输入和输出和面向对象编程特点。用户可以在命令窗口中将输入语句与执行命令同步，也可以先编写好一个较大的复杂的应用程序(m文件)后再一起运行。新版本的matlab语言是基于最为流行的c＋＋语言基础上的，因此语法特征与c＋＋语言极为相似，而且更加简单，更加符合科技人员对数学表达式的书写格式。使之更利于非计算机专业的科技人员使用。而且这种语言可移植性好、可拓展性极强，这也是matlab能够深入到科学研究及工程计算各个领域的重要原因。
在对升压-降压（boost-buck）式变换器电路理论分析的基础上，建立基于simulink的升压－降压式变换器的仿真模型
直流斩波就是将直流电压变换成固定的或可调的直流电压，也称dc/dc变换。使用直流斩波技术，不仅可以实现调压的功能，而且还可以达到改善网侧谐波和提高功率因数的目的。升压-降压式变换电路即升降压斩波电路，主要应用于已具有直流电源需要调节直流电压的场合。
升压-降压式变换器电路
图如右图1-1所示。
设电路中电感l值很大，电容
c值也很大，使电感电流il和电容
电压u0基本为恒值。
设计原理是：当可控开关v出于通态时，电源经v向电感l供电使其贮存能
量，此时电流为i1，方向如图1-1中所示。同时，电容c维持输出电压基本恒定并向负载r供电。此后，使v关断，电感l中贮存的能量向负载释放，电流为i2，方向如图1-1中所示。可见，负载电压极性为上负下正，与电源电压极性相反，因此该电路也称作反极性斩波电路。 稳定时，一个周期t内电感l两端电压ul对时间的积分为零，当v处于通态期间时，ul=e；而当v处于端态期间时，ul=-
出电压为 u0。于是，etonu0toff=，所以输
IGBT的MATLAB仿真

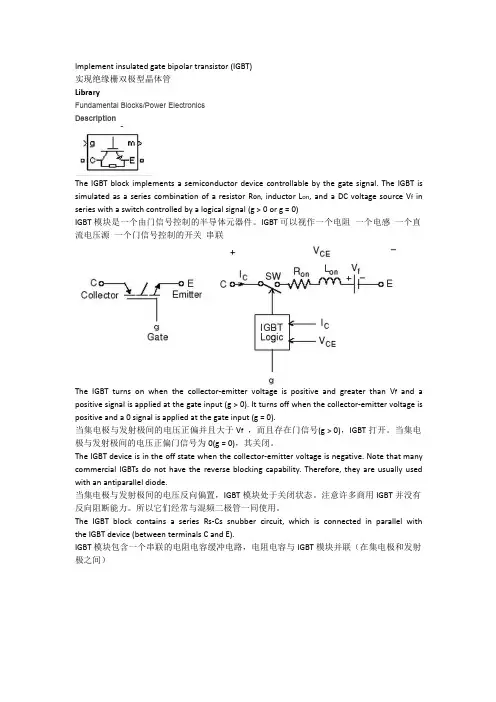

Implementinsulatedgatebipolartransistor(IGBT)
