Matlab／Simulink在DCDC变换器仿真中的应用

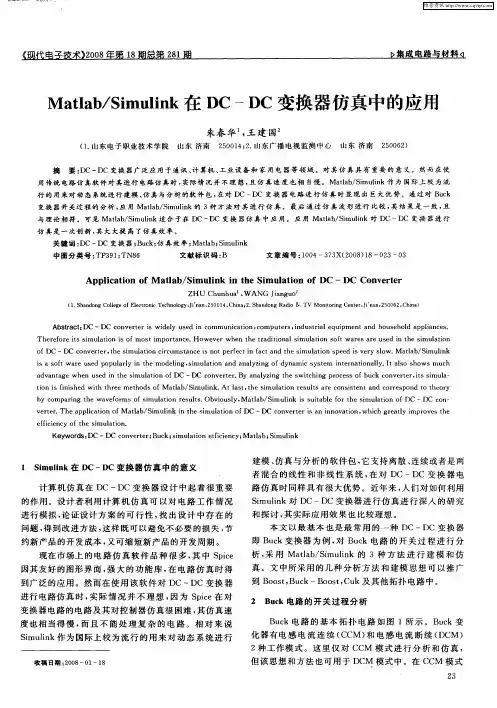

Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ在ＤＣＤＣ变换器仿真中的应用作者：朱春华王建国来源：《现代电子技术》2008年第18期摘要：DCDC变换器广泛应用于通讯、计算机、工业设备和家用电器等领域。
对其仿真具有重要的意义。
然而在使用传统电路仿真软件对其进行电路仿真时，实际情况并不理想，且仿真速度也相当慢。
Matlab/Simulink作为国际上较为流行的用来对动态系统进行建模、仿真与分析的软件包，在对DCDC变换器电路进行仿真时显现出巨大优势。
通过对Buck变换器开关过程的分析，应用Matlab/Simulink的3种方法对其进行仿真。
最后通过仿真波形进行比较，其结果是一致，且与理论相符。
可见Matlab/Simulink适合于在DCDC变换器仿真中应用。
应用Matlab/Simulink对DCDC变换器进行仿真是一次创新，其大大提高了仿真效率。
关键词：DCDC变换器；Buck；仿真效率；Matlab；Simulink中图分类号：TP391;TN86 文献标识码：B 文章编号：1004373X(2008)1802303Application of Matlab/Simulink in the Simulation of DCDC ConverterZHU Chunhua1,WANG Jianguo2(1.Shandong College of Electronic Technology,Ji′nan,250014,China;2.Shandong Radio & TV Monitoring Center,Ji′nan,250062,China)Abstract：DCDC converter is widely used in communication,computers,industrial equipment and household appliances.Therefore its simulation is of most importance.However when the traditional simulation soft wares are used in the simulation of DCDC converter,the simulation circumstance is not perfect in fact and the simulation speed is very slow.Matlab/Simulink is a soft ware used popularly in the modeling,simulation and analyzing of dynamic system internationally.It also shows much advantage when used in the simulation of DCDC converter.By analyzing the switching process of buck converter,its simulation is finished with three methods ofMatlab/Simulink.At last,the simulation results are consistent and correspond to theory by comparing the waveforms of simulation results.Obviously,Matlab/Simulink is suitable for the simulation of DCDC converter.The application of Matlab/Simulink in the simulation of DCDC converter is an innovation,which greatly improves the efficiency of the simulation.Keywords：DCDC converter;Buck;simulation etficiency;Matlab;Simulink1 Simulink在DCDC变换器仿真中的意义计算机仿真在DCDC变换器设计中起着很重要的作用。
设计者利用计算机仿真可以对电路工作情况进行模拟，论证设计方案的可行性，找出设计中存在的问题，得到改进方法，这样既可以避免不必要的损失，节约新产品的开发成本，又可缩短新产品的开发周期。
现在市场上的电路仿真软件品种很多，其中Spice因其友好的图形界面，强大的功能库，在电路仿真时得到广泛的应用。
然而在使用该软件对DCDC变换器进行电路仿真时，实际情况并不理想，因为Spice在对变换器电路的电路及其对控制器仿真很困难，其仿真速度也相当得慢，而且不能处理复杂的电路。
相对来说Simulink作为国际上较为流行的用来对动态系统进行建模、仿真与分析的软件包，它支持离散、连续或者是两者混合的线性和非线性系统，在对DCDC变换器电路仿真时同样具有很大优势。
近年来，人们对如何利用Simulink对DCDC变换器进行仿真进行深入的研究和探讨，其实际应用效果也比较理想。
本文以最基本也是最常用的一种DCDC变换器即Buck变换器为例，对Buck电路的开关过程进行分析,采用Matlab/Simulink的3种方法进行建模和仿真。
文中所采用的几种分析方法和建模思想可以推广到Boost，BuckBoost，Cuk及其他拓扑电路中。
2 Buck电路的开关过程分析Buck电路的基本拓扑电路如图1所示。
Buck变化器有电感电流连续（CCM）和电感电流断续（DCM）2种工作模式。
这里仅对CCM模式进行分析和仿真，但该思想和方法也可用于DCM模式中。
在CCM模式下，电路工作过程分VT导通和关断2个阶段。
VT导通时为电感L储能阶段，此时电源向电感及负载提供能量，VT关断时电感L释放能量供负载工作。
在CCM模式下，Buck电路的工作情况如图2所示，图2（a）为VT导通时的拓扑电路，图2（b）为VT关断时的拓扑电路。
图1 Buck电路图图2 Buck电路的拓扑电路3 Buck电路的三种仿真方法3.1 状态空间平均法从图2的拓扑电路中，可以分别写出Buck变换器导通和关断2个阶段的状态方程。
在1个开关周期内用状态空间平均法可以得到1个关于输出电压和开关频率的非线性状态方程。
VT导通时的状态方程为：dd tI LU o=0－1L1C－1RCI LU o+1L0U i（1）VT关断时的状态方程为：dd tI LU o=0－1L1C－1RCI LU o+00U i（2）对式（1）和式（2）用时间平均得到：dd tI LU o=0－1L1C－1RCI LU o+DL0U i（3）式（3）中，U o代表输出电压；D代表占空比；I L代表电感电流；U i代表输入电压。
用Simulink进行数学建模如图3所示。
该模型中k=D/L；k1=1/C；k2=1/RC；k3=1/L。
Constant代表输入电压。
模型上半部分为电感电流i L的状态方程的模型实现，下半部分是关于电容电压u C的状态方程的模型实现。
其仿真结果见图4(a)。
图3 状态空间平均法的Buck变换器仿真模型图4 仿真结果波形图3.2 电路分析法电路分析法就是对Buck电路的导通和关断的2个阶段分别应用电路理论，对节点应用节点电流分析，对回路采用回路电压分析法分析。
然后，结合它的工作过程应用Simulink对其进行建模。
应用KCL和KVL对Buck变换器列写电路方程：VT导通状态下：L d i L d t=u i－u cC d u c d t=i L－u cR o(4)VT关断状态下：L d i L d t=－u cC d u c d t=i L－u cR o (5)考虑到D的影响，D×式(4)+(1－D)×式(5)，得：L d i L d t=Du i－u Ci L=C d u C d t+u CR o(6)由于电感电流过零后不能变负，所以使用Switch模版。
其仿真模型如图5所示。
图5 电路分析法的Buck变换器仿真模型图5中左半部分实现占空比对输入电压调制的模型实现，同状态空间平均法的Buck变换器仿真模型。
上半部分为电感电流i L的状态方程的模型实现，下半部分是关于电容电压u C的状态方程的模型实现。
其仿真结果见图4(b)。
3.3 基于Matlab/Power System Blockset的方法Power System Blockset为Simulink中的一个模块库，它提供了电力系统和电力电子电路仿真时所需要的丰富的元件库。
其基本建模思想是使用模块中直接给出的电学元件根据实际电路进行建模，仿真模型与实际电路相似。
使用Power System Blockset对Buck变换器建立模型如图6所示：图6 Matlab/Power System Blockset的Buck变换器仿真模型ideal switch为模拟MOS管的理想开关，右侧的i，v分别用于测量i L和u C的数值，i需要串联于电路中，v 需要并联于电路中。
其仿真结果见图4（c）。
3.4 仿真结果对以上3种模型分别进行仿真，仿真波形如图4所示（图4中横坐标为t/s,纵坐标为U o·i L/V·A）。
仿真参数为：d=0.4；L=200 μH；C=50 μF；R=5Ω；f=10 kHz。
通过比较可以看出3种仿真结果的波形基本相同，第3种模型的仿真结果与前2种模型的仿真结果差别较大是由于第三种模型中的器件有一定的寄生电容和寄生电阻所造成。
并且从波形很容易看出，该结果与理论计算的结果相一致，可见建立的模型是正确的。
4 结语本文通过应用Matlab/Simulink对Buck变换器进行建模，应用3种方法。
在这3种方法中，前2种方法具有很大的相似性，实际上是通过对电路工作过程的分析来建模，工作过程比较清晰，而第三种方法是直接应用模块来搭建，比较直观和方便，但是仿真时间较前两种方法要长些。
在电路设计中，利用仿真模型，将会更有效地加快可调功率变换器的设计，特别是当控制参数和变换器的元件值变化时。
利用Matlab/Simulink进行仿真工作，突破传统的仿真方法需要大量繁琐的编程调试工作，使用户不必对计算机系统本身赋予更多的精力，而将主要精力集中在课题本身。
基于Matlab/Simulink建模方式的仿真方法值得大力推广。
参考文献［1］张占松,蔡宣三.开关电源的原理与设计［M］.北京：电子工业出版社，2004.［2］杨旭，裴云庆，王兆安.开关电源技术［M］.北京：机械工业出版社，2004.［3］陆治国.电源的计算机仿真技术［M］.北京：科学出版社，2001.［4］洪乃刚.电力电子和电力拖动控制系统的Matlab仿真［M］.北京：机械工业出版社，2006.［5］薛定宇，陈阳泉.基于Matlab/Simulink的系统仿真技术与应用［M］.北京：清华大学出版社，2002.［6］陈在平，杜太行.控制系统计算机仿真与CADMatlab语言应用［M］.天津：天津大学出版社，2001.作者简介朱春华女，1981年出生，硕士。
Matlab／Simulink在DC-DC变换器仿真中的应用
与 理 论 相 符 。可 见 Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ适 合 于在 ＤＣ—ＤＣ 变换 器 仿 真 中应 用 。 应 用 Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ对 ＤＣ—ＤＣ 变 换 器进 行
仿 真 是 一 次 创 新 ，其 大 大提 高 了仿 真 效 率 。
关 键 词 ：ＤＣ—ＤＣ 变换 器 ；Ｂｕｃｋ；仿 真 效 率 ；Ｍ ａｔｌａｂ；Ｓｉｍｕｌｉｎｋ
中 图 分 类 号 ：ＴＰ３９１；ＴＮ８６
文 献 标 识 码 ：Ｂ
文 章 编 号 ：１００４—３７３Ｘ（２００８）１８—０２３—０３
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｍ ａｔｌａｂ／Ｓｉｍｕｌｉｎｋ ｉｎ ｔｈｅ Ｓｉｍｕｌａｔｉｏｎ ｏｆ ＤＣ ——ＤＣ Ｃｏｎｖｅｒｔｅｒ
ＺＨ Ｕ Ｃｈｕｎｈｕａ ，Ｗ ＡＮＧ Ｊｉａｎｇｕｏ
收 稿 日 期 ：２００８—０１—１８
建 模 、仿真 与 分析 的软 件包 ，它 支持 离散 、连续 或 者是两 者 混合 的线 性 和 非 线 性 系 统 ，在 对 ＤＣ—ＤＣ变 换 器 电 路仿 真 时 同样具 有 很大 优势 。近年来 ，人 们对 如何 利用 Ｓｉｍｕｌｉｎｋ对 ＤＣ—ＤＣ变 换器 进 行 仿 真进 行 深 入 的研 究 和探 讨 ，其 实 际应用 效 果也 比较 理想 。
用Simulink设计DCDC转换器
⽤Simulink设计DCDC转换器近期线上研讨会预告电⼒电⼦系统仿真与分析2020年9⽉24⽇19:30-21:00仿真是电⼒电⼦⼯程师产品设计过程中的必经之路，可以有效帮助帮助⼯程师发现问题、验证设计。
Simscape Electrical 是电⼒电⼦⼯程师常⽤的选择，它为电⼒电⼦设计提供了多⽅⾯的⽀持，帮助我们做好拓扑分析、器件选型和控制设计等⽅⽅⾯⾯。
在使⽤时⼯程师可能会⾯临很多问题，如该选择哪种模块？仿真慢该如何处理？本讲将带领您从基础建模开始，逐步深⼊，完成电⼒电⼦系统仿真。
电⼒电⼦转换器（Power Electronics Converter）指的是主要通过开关器件和其他电路的组合将⼀种形式的电源转化成另外⼀种形式的电源。
如下图所⽰，电⼒电⼦转换器可以将交流电转换成直流电，也可以将直流电转换成交流电，或者⽤来调节输出电压和频率。
例如：电⼒电⼦转换器可以⽤在新能源汽车上，将动⼒电池的直流电转换成可变频率的交流电，⽤来驱动电机。
在风⼒发电机上，电⼒电⼦转换器将可变频率的风电转换成固定频率的交流电，送到千家万户。
在汽车LED⼤灯上，通过直流电压的转换(DC/DC) 来控制⼤灯的亮度。
让我们来看⼀个汽车LED⼤灯DC/DC的例⼦：TI DC/DC LED Developer's Kit (/tool/cn/tmdsdcdcledkit) 的硬件采⽤了SEPIC(single endedprimary inductor converter)。
它是DC/DC⼀种形式。
硬件中有⼀个控制芯⽚，Simulink可以直接⽣成代码运⾏在芯⽚上，并控制输出电压。
输出电压的⾼低将影响LED的亮度。
PWM的频率为100Hz。
这⾥是系统最终运⾏结果：Simulink通过仿真找到PID控制器的最优参数，然后产⽣代码到控制器，通过external mode去控制输出电压，从⽽调节LED的亮度。
在这个简单的例⼦中，我们可以⽤Simulink来解决如下问题：1. 通过电路仿真，确定电⼦元器件件的取值，并理解不同模式下的⼯作⾏为。
MATLAB-SIMULINK在电力系统工程仿真中的应用
MATLAB-SIMULINK在电力系统工程仿真中的应用MATLAB/SIMULINK在电力系统工程仿真中的应用随着电力系统的规模日益庞大和复杂性的增加，为确保电力系统的安全可靠运行，电力系统工程仿真成为了工程设计和运维过程中的重要环节。
MATLAB/SIMULINK作为一种强大的仿真工具，可以有效地模拟电力系统的各种电路、设备与系统，为电力系统工程提供精确的仿真分析与设计。
电力系统工程仿真是一种通过计算机模拟的方法，用以预测和分析电力系统的运行状况和特性。
在传统的电力系统工程中，工程师们常常使用基于经验公式和简化模型的手工计算方法进行设计和评估。
然而，由于电力系统的复杂性和不确定性，采用手工计算方法不仅效率低下，而且容易出现误差。
相比之下，MATLAB/SIMULINK具有更高的仿真精度和灵活性，能够更准确地模拟电力系统的各个方面。
首先，MATLAB/SIMULINK可以用来模拟电力系统的电路和设备。
在电力系统中，包括变压器、发电机、电动机等各种电器设备都是电路连接的要素。
MATLAB/SIMULINK提供了丰富的电路模型和元件库，可以很方便地构建各种电路模型。
例如，我们可以根据电路拓扑结构和参数数据构建一个发电机的模型，通过输入不同的工作条件和控制信号，可以模拟发电机在各种负载情况下的工作状态。
其次，MATLAB/SIMULINK还可以用来模拟电力系统的控制策略。
在电力系统中，各种控制策略被用来保持电力系统的稳定运行。
例如，电力系统中常用的电压控制和频率控制都是通过调节发电机和变压器的控制信号来实现的。
在MATLAB/SIMULINK中，我们可以根据电力系统的实际控制策略，构建相应的控制模型，通过输入系统的状态量和反馈信号，并根据设计的控制逻辑进行仿真分析。
这使得工程师们可以在设计阶段对控制策略进行优化，以提高电力系统的稳定性和鲁棒性。
此外，MATLAB/SIMULINK还可以用于电力系统的故障分析和可靠性评估。

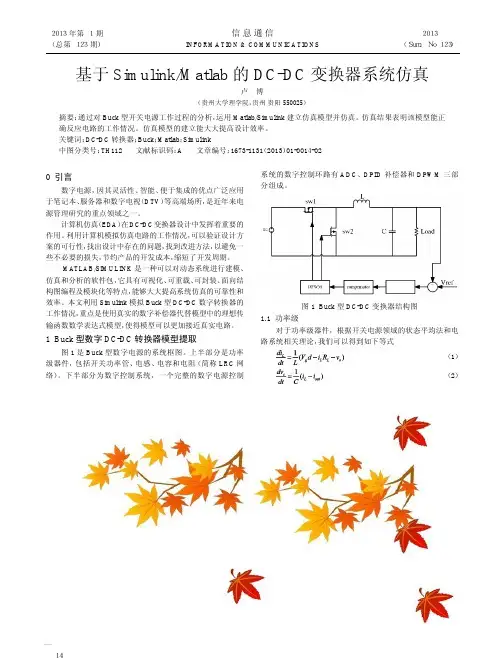

基于SimulinkMatlab的DCDC变换器系统仿真
由以上可得出 Buck 型数字开关的仿真模型。整个系统 模型的建立，可以为参数和补偿器的系数的确定提供依据。
2 仿真结果
模型建立后，填入所需的参数。本例中的仿真参数如下： 开关频率 fsw：1M Hz； 输入电压 vg:5v ； 参考电压 vref:1.9v ； 电感 L：4.7uh ； 电感电阻：90m ； 电容 C：10uh ； 电容电阻：150m ； 实例中的 ADC 采用的 4 位 ADC，延迟为 80ns。 补偿器采用的二阶补偿，补偿器的传递函数为式（5）:
作者简介：卢博（1987-），男，山东菏泽人，硕士，研究方向为数 字 IC 设计。
2009(5) [3] Armbrust M,Fox A,Griffith R, et al. A view of cloud com-
puting[J]. Commun. ACM(CACM),2010,53(4):50-58 [4] 杨健,汪海航,王剑,俞定国. 云计算安全问题研究综述[J].
小型微型计算机系统, 2011 (3) [5] 崔可升, 赵建福, 朱祥磊, 曹璐, 李世冲. 云计算技术在多
[1] 薛定宇，陈阳泉．基于 MATLAB/Simulink 的系统仿真技 术与应用[M]．北京：清华大学出版社，2011
基于MatlabSimulink的电力变换电路仿真论文2
负载和二极管 VD 形成回路。调节开关器件 V 的通断周期，可以调整负载侧输出电流和电压 的大小。负载侧输出电压的平均值为：
Uo
t on t E on E E t on t off T
（2-1）
式（2-1）中 T 为 V 开关周期, ton 为导通时间，为占空比。 根据对输出电压平均值进行调制的方式不同，斩波电路可有三种控制方式: （l） 保持开关周期 T 不变，调节开关导通时间 ton ，称为脉冲宽度调制(Pulse Width Madula-tion,缩写为 PWM)或脉冲调宽型。 （2） 保持开关导通时间 ton 不变，改变开关周期 T,称为频率调制或调频型。 （3） ton 和 T 都可调，使占空比改变，称为混合型。 降压变流器的主电路的设计除要选择开关器件和二极管外， 还需要确定电感 L 的参数， 电感参数的计算是复杂的，但采用仿真很方便。仿真的模型线路如下图所示。
【关键词】 ：Matlab/Simulink；建模；仿真；整流电路；斩波电路；交流调压电路
目
录
第 1 章 前言 1.1MATLAB/SIMULIKE 仿真的目的与意义 1.2 本课题的研究内容 1.3 本课题的研究意义 第 2 章 直流斩波电路的仿真 2.1 降压斩波电路 2.2 升压斩波电路 第 3 章 结论 参考文献
基于 Matlab/Simulink 的电力 变换电路仿真

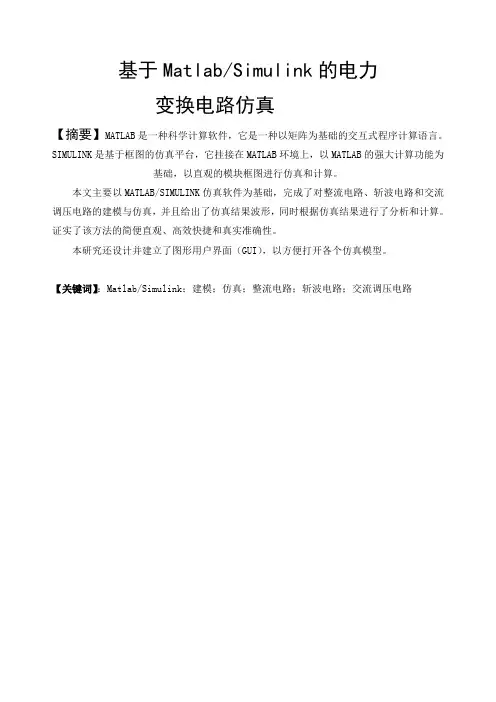

【摘要】MATLAB 是一种科学计算软件，它是一种以矩阵为基础的交互式程序计算语言。
