9.2知识点2刮水器不工作的故障诊断检测流程(精)
学习任务7电动刮水器不工作故障的检修
任务实施
（一） 接车
服务顾问（SA）与客户进行交流，询问车辆的使用情况、 故障现象及车辆的历史维修记录等；并检查车辆的行驶里程、 发动机号、车架号和车辆的外观损伤情况，问诊试车、验证故 障症状。填写汽车维修接车问诊单、签订委托维修协议。
（二） 资讯
引导、自学、讨论、查找维修资料，掌握构造、 原理、标准参数及检修方法。
2）直流电机 （1）刮水器电动机按其磁场结构不同可分为线绕式和永磁式。
永磁式雨刮电动机的结构，主要由外壳 及磁铁总成、电枢、电刷安装板及复位开 关、输出齿轮及蜗轮、输出臂等组成。电 枢通电后转动，经蜗轮和输出齿轮及输出 轴后，把动力传给输出臂。
3、传动机构
5、刮水片
4、刮臂
6、继电器
二、电动雨刮器使用方法
4、保养指南 1）晴天使用雨刮除去风挡表面的灰尘时，一定要喷洒玻璃水，不能干刮。 2）玻璃上有其他顽固、坚硬的污物，应该用手工清理。这些东西很容易使 雨刮片受伤，导致雨刮刮不干净。严重的话，雨刮的电机也会受到影响。 3）洗车和日常打扫需抬起雨刮片时，要执拿雨刮片的“脊背”，放时轻轻 送回，不可啪的一下将雨刮片弹回。 4）冬季使用时，应先用冰铲清理风挡表面的冰碴，以免加重雨刮的负担。 在大雨将视线模糊时，如果没有一副尽职尽责的雨刷将讨厌的雨水刮净，那 后果可想而知。而这个时候你才认识到有一副“健康”的雨刷恐怕就为时已 晚了。为了彻底保障行车安全，雨刷的保养你就不能偷懒。 在大雨将视线模糊时，如果没有一副尽职尽责的雨刷将讨厌的雨水刮净，那 后果可想而知。而这个时候你才认识到有一副“健康”的雨刷恐怕就为时已 晚了。为了彻底保障行车安全，雨刷的保养你就不能偷懒。 5）要正确清洗雨刷：特别是沙粒，它是雨刷磨损的罪魁祸首。如果平时不 注意清洁，会造成雨刷的加剧磨损。 6）尽量避免高温曝晒：夏日强烈的高温会考验雨刷的橡胶材质，长期下去 会造成变形或失去弹性。
车辆刮水器常见故障的排除
拔下组 合 开 关 与 上 电 线 束 的插 接 器 ， 电机 停 转 ， 说明控制开关手柄拨叉损坏 ， 或引线断路 ， 要检修或 更换 控制 开关 。 ４ ． 刮 水开 关 电源 接通 后熔 断器 随即熔 断 （ １ ） 故 障现 象 ： 刮 水 开关 接 通 后 ， 雨刷不动 ， 熔 断 器 随 即熔 断 。 （ ２ ） 故 障原 因 ① 电动机 内 电源线 与控 制 引线 短 路 或 电枢 绕 组 短路 。 ②刮水 器 连动杆 变形 卡死 ， 或雨 刷 输 出轴 与 铜套 间隙过 紧 。 （ ３ ） 故障的判断与排除 拆下刮水器电机输出轴与连动杆固定螺母 ， 使其 完全分离 ， 将控制开关旋 至高速或低速挡位置 ， 如果 电机运转 ， 说 明刮 水 器有 机 械故 障 ： 连 动杆 变 形 卡 死 或 雨刷输 出轴 与铜套 间隙过 小 等 ， 要检 修 连 动杆 或更 换 雨刷输 出轴 ； 如果 保 险丝烧 断 ， 说 明是 电机 故 障 ： 电 机 内 电源 线 与控制 引线短 路 或 电枢 绕 组短 路 ， 要 检修
２ ｏ ｌ ｚ年第 ６ 期
障 的排 除
吉林 省 梨树县 十 家堡农机 站 孙一 兴
目前 农 用 的轻 型 卡车 、 低 速货 车 也 都使 用 了电 动 刮水器 ， 电动刮水 器 的使用 给 车 辆在 特 殊 天气 中的 行 驶 带来 方便 。刮 水器 可 以间 歇刮 水 也 可低 速 刮水 ， 还 能高速 刮水 ， 不论 雨 天还 是雪 天 都 可使 用 。但 是 电动 刮水器也会随使用 时间的延长而 出现一些故障 ， 需要 我 们 正确地 诊 断和及 时排 除 。 １ ． 刮水 器不 工作 （ １ ） 故 障现象 接 通 刮水 器 控 制 开 关 电 源 后 ， 刮 水 器 电 机 不 能 运转。 （ ２ ） 故 障原 因 ① 电动机 方面。电动机转 子断线 ， 电线 电刷 磨 损， 电动机 轴弯 曲 ， 电动机 内部 短路 。 ② 电源电路 。刮水器外电路短路 ， 接线柱松或断 路， 接 地不 良。 ③ 开关 接触 不 良。 ④ 拉 杆式摆 杆 卡住 ， 拉 杆脱 落 ， 摆 杆脱 落或 绣死 。 （ ３ ） 故 障 的判 断 与排 除 首先 接通开 关 ， 用 手 触 摸 电动 机 外 壳 ， 若 电 动 机 微微振 动或 发热 ， 则 可能 是 刮水 片 、 传 动杆 件 、 减 速 机 构或 电动 机转 子卡住 。 其 次 用万用 表 检 查 电源 电路 ， 发 现短 路 或 断路 ， 应 予 以 排 除 。 目测 电 刷 磨 损 情 况 ， 必 要 时 更 换 电 动机 。 ２ ． 刮 水器 雨刷 不能 自动 复位 （ １ ） 故 障现 象 刮水 开关关 闭后 ， 刮水 器雨 刷不 能 自动 回位 。 （ ２ ） 故 障原 因 ① 刮 水器连 动杆 与 电动机 轴松 动 。 ② 电动机 故 障 。 回位 控 制线 断 路 或 自动 回位 器 触点 与滑 片接触 不 良。 ③线路故障。刮水开关至回位控制线断路 。 ④ 刮水 器控 制 开关故 障 。引线 断路 或接触 不 良。 （ ３ ） 故 障 的判断 与排 除 控制 开关 至 关 闭 挡 。用 电线 将 刮 水 器 电机 回位 控 制线 与低 速 控 制 线 短 接 ， 如 果 雨 刷 不 回位 ， 说 明 刮 水器电机的回位 引线断路或 自动 回位器触点与滑片 接 触不 良。如果 雨刷 回位 ， 再 用 电线 将 控 制 开关 回位 控制线 与 低速 线 短 接 ， 此 时如 果 雨 刷 不 回位 ， 说 明控 制开关 至 刮水器 电机 回位 控制 线断 路 （ 白色 ） ， 要 检 修 电线束 ； 如 果雨刷 回位 ， 说 明是控 制 开关 损坏 ， 要 检 修 或 更换 控制 开关 。 ３ ． 刮 水器 电动机 不能 停止 运转 （ １ ） 故 障现 象 电源总开关接通后 ， 刮水器雨刷 间歇地动作 ， 其 刮水开 关不 能将 其关 闭 。 （ ２ ） 故 障原 因 ① 刮水 开关 断裂 或 引线 断路 。 ② 电动 机 内 低 速 控 制 线 、 高 速 控 制 线 或 电 刷 搭铁。 ③ 刮水 器 电动 机 高速 或 低 速 控 制 线 至 刮水 开 关 搭铁。 （ ３ ） 故 障 的判 断与 排 除
汽车刮水系统电路原理及常见故障检修思路
汽车刮水系统电路原理及常见故障检修思路汽车刮水系统是指防雨雪时，挡风玻璃的水清洗系统。
它是驾驶员驾驶安全的一个非常重要的部分。
刮水系统是由刮水器、水泵、刮风线圈、刮风间隙调节器等组成，而这些设备的正常工作，则需要汽车发电电路的支持。
下面就让我们来了解一下汽车刮水系统的电路原理及常见故障检修思路。
一、汽车刮水系统的电路原理汽车刮水系统的电路原理是由车辆电瓶直流电源、操作开关、刮水器正向和反向开关、刮水器、刮水器电动马达和刮水泵组成。
其中开关、电机驱动器和电动机都与车辆电瓶的电压有关。
汽车刮水系统通过驾驶员在起、停车时选择动作指令，将开关信号传递到刮水器电动马达。
刮水器电动马达通过换向器将电源的正负极反向以达到正反转的目的。
刮水泵作为刮水系统的核心部件之一，其驱动力来自电机电源。
二、汽车刮水系统的常见故障检修方法1. 刮水器失灵原因：驾驶员未及时更换使用时间长的刮水器，从而使刮水器失灵。
检修方法：检查刮水器是否扎在刮水器的磁铁上，若发现摆动幅度小，建议更换刮水器。
2. 刮水器抖动或持续停滞原因：这种情况一般是由于刮水器电机输入电压不足或刮水器刮拭间隙不正确，导致刮水器抖动或持续停滞。
检修方法：检查电机输入电压是否稳定，检测电机内阻是否偏大，对刮水器的拭擦间隙进行调整。
3. 刮水泵失灵原因：刮水泵电机失灵，刮水泵的继电器切换失效，管路堵塞等原因导致刮水泵达不到要求的工作效果。
检修方法：首先检查刮水泵电机输电电压是否达到要求，查看是否能驱动电动机正常轮动，同时检查继电器状态。
若继电器工作正常，则按照水泵工作原理查找管路是否堵塞。
总的来说，汽车刮水系统的电路原理和故障检修方法关系到汽车行驶安全，因此在保持这些设备正常工作的同时，也要将检修方法纳入重要的考虑因素之中。
4. 刮水器喷水功能失效原因：这种情况一般是由于刮水泵马达失灵，刮水泵异常没有喷水，管路堵塞等原因导致。
检修方法：首先检查刮水泵电压是否达到要求，查看是否能驱动电动机正常工作。

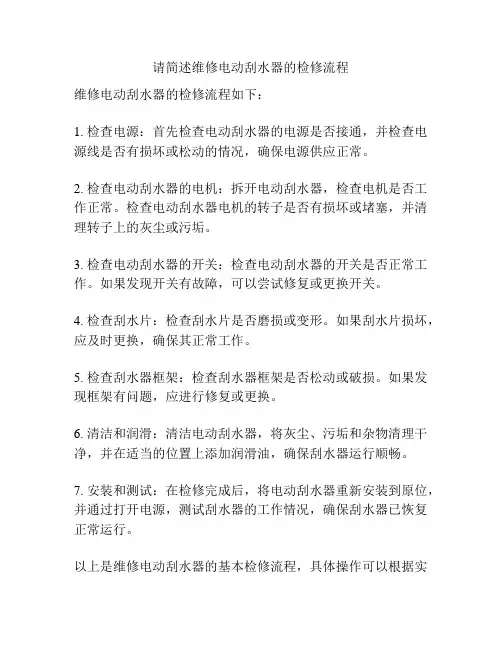

请简述维修电动刮水器的检修流程
请简述维修电动刮水器的检修流程
维修电动刮水器的检修流程如下：
1. 检查电源：首先检查电动刮水器的电源是否接通，并检查电源线是否有损坏或松动的情况，确保电源供应正常。
2. 检查电动刮水器的电机：拆开电动刮水器，检查电机是否工作正常。
检查电动刮水器电机的转子是否有损坏或堵塞，并清理转子上的灰尘或污垢。
3. 检查电动刮水器的开关：检查电动刮水器的开关是否正常工作。
如果发现开关有故障，可以尝试修复或更换开关。
4. 检查刮水片：检查刮水片是否磨损或变形。
如果刮水片损坏，应及时更换，确保其正常工作。
5. 检查刮水器框架：检查刮水器框架是否松动或破损。
如果发现框架有问题，应进行修复或更换。
6. 清洁和润滑：清洁电动刮水器，将灰尘、污垢和杂物清理干净，并在适当的位置上添加润滑油，确保刮水器运行顺畅。
7. 安装和测试：在检修完成后，将电动刮水器重新安装到原位，并通过打开电源，测试刮水器的工作情况，确保刮水器已恢复正常运行。
以上是维修电动刮水器的基本检修流程，具体操作可以根据实
际情况进行调整。
在进行维修之前，应确保自身具备相关的知识和技能，遵循安全操作规程，以防意外发生。
8 学习任务八 电动刮水器不工作的检修
传动机构
引导问题2
电动刮水器由哪些部件组成？
3.刮水片
刮水片用来刮去风窗玻 璃上的雨或雪。刮水片由主 桥、副桥和橡胶刮片组成。 刮水片与刮水臂的连接形式 有凸台插入式、槽孔插入式 和弯钩式。
刮水片结构
刮水片与刮水臂连接形式
引导问题3
刮水电动机是怎样控制的？
刮水器在使用中应具有变速（低速、高速）、间歇和自动复位等功能，以 满足不同条件的要求，可通过对刮水电动机的控制来实现。
刮水器与洗涤器开关
引导问题5
怎样使用与维护电动刮水器、风窗玻璃洗涤器？
2. 电动刮水器与风窗玻璃洗涤器的维护
（1）检查电动刮水器是否正常工作。如果工作异常，则进行检修。 （2）检查刮水片的橡胶片是否磨损、老化或破裂。如果有，则更换刮水片。 （3）检查风窗洗涤器储液罐中洗涤液是否充足。如果不足，则添加洗涤液。 （4）检查洗涤液的喷射位置是否合适，如图8-17所示。如果喷射位置不合适， 则调整喷嘴方向。
风窗玻璃洗涤器的作用是 向风窗玻璃上喷射洗涤液，与 刮水器配合，以除去风窗玻璃 上的灰尘和赃物。 风窗玻璃洗涤器主要由储液罐、 洗涤泵、输液管、喷嘴、洗涤 开关等所组成。 洗涤泵一般由永磁直流电 动机和离心式叶片泵组成。洗 涤泵一般直接安装在储液罐上， 也有的安装在管路中。 喷嘴通常安装在风窗玻璃 下面的前围板上或发动机罩上。 常用的洗涤液是硬度不超 过205 ppm的清水。
正常电压变化
卡 罗 拉 1.6L 轿 车 刮 水 器 与 洗 涤 器 系 统 图
刮水器开关端子
学习任务八
电动刮水器不工作的检修
再 见
学习任务:
一辆卡罗拉1.6L轿车，车主反映：前风窗电动刮水器不工作。需 要你对电动刮水器电路进行检测，确定故障部位并进行修理。

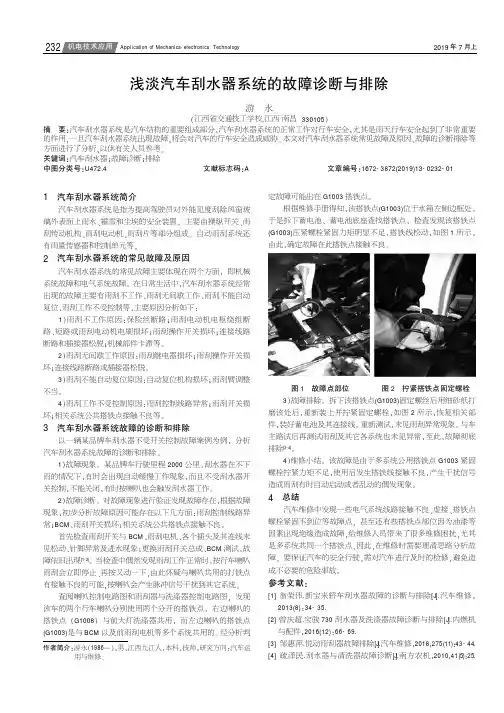

浅谈汽车刮水器系统的故障诊断与排除
1汽车刮水器系统简介汽车刮水器系统是指为提高驾驶员对外能见度刮除风窗玻璃外表面上雨水、霜雪和尘埃的安全装置。
主要由操纵开关、雨刮传动机构、雨刮电动机、雨刮片等部分组成。
自动雨刮系统还有雨量传感器和控制单元等。
2汽车刮水器系统的常见故障及原因汽车刮水器系统的常见故障主要体现在两个方面,即机械系统故障和电气系统故障。
在日常生活中,汽车刮水器系统经常出现的故障主要有雨刮不工作、雨刮无间歇工作、雨刮不能自动复位、雨刮工作不受控制等,主要原因分析如下:1)雨刮不工作原因:保险丝断路;雨刮电动机电枢绕组断路、短路或雨刮电动机电刷损坏;雨刮操作开关损坏;连接线路断路和插接器松脱;机械部件卡滞等。
2)雨刮无间歇工作原因:雨刮继电器损坏;雨刮操作开关损坏;连接线路断路或插接器松脱。
3)雨刮不能自动复位原因:自动复位机构损坏;雨刮臂调整不当。
4)雨刮工作不受控制原因:雨刮控制线路异常;雨刮开关损坏;相关系统公共搭铁点接触不良等。
3汽车刮水器系统故障的诊断和排除以一辆某品牌车刮水器不受开关控制故障案例为例,分析汽车刮水器系统故障的诊断和排除。
1)故障现象。
某品牌车行驶里程2000公里,刮水器在不下雨的情况下,有时会出现自动缓慢工作现象,而且不受刮水器开关控制,不能关闭,有时按喇叭也会触发刮水器工作。
2)故障诊断。
对故障现象进行验证发现故障存在,根据故障现象,初步分析故障原因可能存在以下几方面:雨刮控制线路异常;BCM 、雨刮开关损坏;相关系统公共搭铁点接触不良。
首先检查雨刮开关与BCM 、雨刮电机、各个插头及其连线未见松动、针脚异常及进水现象;更换雨刮开关总成、BCM 测试,故障依旧出现[1-2]。
当检查中偶然发现雨刮工作正常时,按行车喇叭雨刮会立即停止、再按又动一下,由此怀疑与喇叭共用的打铁点有接触不良的可能,按喇叭会产生脉冲信号干扰到其它系统。
查阅喇叭控制电路图和雨刮器与洗涤器控制电路图,发现该车的两个行车喇叭分别使用两个分开的搭铁点,右边喇叭的搭铁点(G1008)与前大灯洗涤器共用,而左边喇叭的搭铁点(G1003)是与BCM 以及前雨刮电机等多个系统共用的。
汽车刮水器系统的故障诊断与排除
障，一个就是机械系统故障，另一个就是电气系统 故障。在平时的使用过程中，汽车刮水器系统常常 发生的故障就是雨刮不工作或是雨刮不能自动复位 和无间歇工作，以及雨刮工作不能很好的受到控 制，其实际的原因分析主要如下。雨刮不工作的主 要原因是：保险丝出现断路的情况，雨刮操作的开 关出现损坏，线路连接出现断路的情况还有插接器 出现松脱的情况，以及雨刮电动机电枢绕组断路以 及短路问题。其次雨刮无间歇工作的具体原因是：
3 汽车刮水器系统的故障诊断与排除 汽车刮水器是汽车野外运行过程中一个不可
或缺的工作部件，若是出现故障的时候，要及时的 进行认真诊断以及排除。若是汽车的刮水器不工作 了，原因一般要么是电器故障要么是机械故障。想 要将故障的原因进行认真的判断，要从电动机上进 行连杆的断开。若是开关连接之后，电动机出现转 动的情况，就是说明连接粘贴，可以进行拆卸以及 清洗。若是电动机不转动，就应该对电动机进行修 理以及更换。连杆故障很有可能会造成电动机的熔 丝出现熔断的情况。对刮水器电路中的电器故障进 行诊断应该要从熔丝入手，若是熔丝熔断，在原因 判别出来之后再进行熔丝的更换。检查电动机的安 装以及接地连接，将电动机的全部接头进行认真 的全面的检查[3]。将点火以及刮水器的控制开关进 行打开，对电动机的电压进行测试，若是存在电 压则进行电动机的更换，若是电压没有存在，对控 制开关的电动机供电端进行认真的检查。要是电压 存在，将连接开关到电动机的导向进行维修，要是 没有电压，对开关上蓄电池端的电压进行认真的检
现接触不良。在故障发现之后，就可以进行故障的 排除，将这个搭铁点的固定螺丝拆下之后运用细砂 纸进行打磨，然后再进行重新装上并且及拿过固定 的螺栓拧紧固定住，将相关部件恢复好，将蓄电池以 及连接线进行组装好。再通过重新的测试，不会再次 发生雨刮异常的情况和现象。和车主路试之后再次进 行雨刮的测试和其他系统的测试，也不会发生什么异 常，直到这样就可以非常彻底的将故障进行排除。最 后进行维修小结，这个故障是因为多系统公用的搭铁 点紧固螺栓拧紧力矩不够足，运用后出现搭铁线接触 不够良好，发生干扰信号导致汽车雨刮有的时候出现 自动启动以及乱动的情况和偶发现象[6]。
汽车雨刮器不工作故障检修
汽车雨刮器不工作故障检修摘要：雨刮器是汽车常用的一个零部件，雨雪天气行驶更是离不开它的保驾护航，有了它才能保持前挡风玻璃的干净整洁，拥有良好的驾驶视线，提高行车的安全性。
汽车雨刮器是安装在风窗上的重要附件，是用来刮除附着在挡风玻璃上的雨雪及灰尘的设备，以改善驾驶人的能见度，提高行车安全。
汽车雨刮系统故障现象很多，归纳起来有雨刮器不工作、工作不良的现象之分。
其原因有可能在机械故障和电路故障两方面。
基于此，文章就汽车雨刮器故障问题展开分析和探讨。
关键词：汽车雨刮器；不工作；故障检修1雨刮器基本结构1.1基本结构组成雨刮器系统总成是由电机、曲柄、连杆、刮臂、刮刷、水箱等六大基本部件组成，其可以通过方向盘摇杆实现低速、高速、停止回位等功能。
根据雨刮器的工作要求，雨刮器的电机轴旋转速度设计为高速、低速两个档位。
当关闭刮水器开关后，电机轴通过自动回位装置停止在固定位置或使雨刮器刮臂停止在初始位置（车辆运行方向的右侧）。
1.2常见雨刮器常见的雨刮大致分为两种类型，有骨的雨刷和无骨的雨刷，这两种雨刷选择哪款好些呢，下面我们一起分析一下。
有骨雨刷，即传统有金属支架的雨刮。
有骨雨刷的原理是通过骨架上的若干支撑点把雨刮片压在玻璃上的，通过电机带动连杆来上下摆动的，雨刮片上的各个支撑点的压力是不容易平均的，这也是它的一大缺点。
传统雨刷力量传递的顺序是：主臂→主压条→二级压条→固持压条→刮片，在使用的过程中，由于有骨雨刷各个支撑点的压力不平均，磨损的程度也是不平均的，容易出现雨刮片和玻璃之间磨擦的噪音，不易刮干净杂质。
无骨雨刮，即无金属支架，所谓无骨雨刮是相对于传统的有支架的雨刮来讲的，无骨雨刷是靠一整根导力条来分散压力，使得刮片各部分的受力均匀，可以减少水痕、擦痕的产生，达到更好的刮刷效果。
无骨雨刷力量传递的顺序是：端头→支架→导条→刮片，它与无骨雨刷的区别是受力方式不同：传统雨刷有多个压力点，而无骨雨刷使用的一体化钢片，受力点比较均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、故障现象
雨刮系统无间歇挡。
故障原因： （1）间歇继电器故障，或间歇继电器电源线断路。
（2）雨刮开关间歇挡损坏。
学习任务9.2刮水器不工作故障检修
3、故障现象
雨刮系统不能复位。
故障原因： （1）雨刮开关损坏。 （2）雨刮电动机复位开关损坏。 （3）雨刮系统传动机构损坏。
学习任动作，不能喷水。
故障原因： （1）雨刮熔体烧坏。 （2）雨刮开关损坏。 （3）喷水电动机及水泵损坏。
（4）储水罐中没有洗涤液。
《汽车电器系统故障诊断与维修》
学习任务9.2刮水器不工作故障检修
工作情景描述
一辆2006年产桑塔纳轿车，行驶里程80，000km。用户 反映该车刮水系统不工作，需要进行检修。
学习任务9.2刮水器不工作故障检修
雨刮系统常见故障及故障原因分析
1、故障现象 打开雨刮开关，雨刮不动作。
故障原因： （1）雨刮熔体烧坏，系统无工作电源。 （2）雨刮电动机故障。
