电子按摩椅控制电路功能和原理介绍
电子按摩椅控制电路功能和原理介绍
4
电源脚（3～5V）
三、电路原理图
3
3~5V 电源
BT1 C1
用户编码选 择 短接：1 开路：0
K1
K2
K3 C4
K4
K5
U1 1 16 2 15 3 14 4 13 5 12 6 11 7 10 89
R1 K6
遥控发射板电路原理图
F5 F4 F3 DI P18 F2 F1
DI P16
VCC
9~12V
2．集成电路SC8207 SC8207引脚如图2所示，引脚功能说明如表2所示。SC8207是一种高性能的控制电路，它含有
速度、定时等控制功能，同时还将彩灯输出控制、蜂鸣器输出、按键输入、遥控解码输入等功能都
集中于一个芯片上。
1
管脚号
表2 引脚功能说明 符 号 功能
1
DI
遥控接收信号输入
2
OFF
“关机”键或“开/关机”键输入及LED扫描输出端
1.集成电路 SC5104 SC5104引脚如图1所示，引脚功能说明如表1所示。SC5104是一块采用CMOS技术，专用于与
SC8207配合使用的遥控编码电路。采用一种特殊的编码技术，在很大程度上增加了其噪声抑制能力。 其最多可有8个输入通道。
表1 引明
1~2 C1，C2 用户编码选择端：内置上拉电阻，接地表示“1”，悬空表示“0”。
OUT Vss Vdd
HT
VCC 12 3
1 L4 2 L3 3 L2 4 L1 5
9 10 D6
6 7 R7
8
L8
L7
L6
L10
L5
L9
D5
R8 R9
VCC
P3
0
按摩椅所有内部结构电线路程

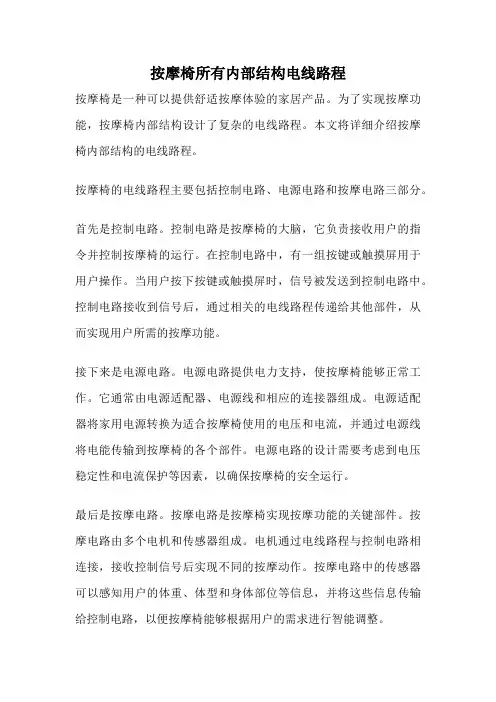

按摩椅所有内部结构电线路程按摩椅是一种可以提供舒适按摩体验的家居产品。
为了实现按摩功能，按摩椅内部结构设计了复杂的电线路程。
本文将详细介绍按摩椅内部结构的电线路程。
按摩椅的电线路程主要包括控制电路、电源电路和按摩电路三部分。
首先是控制电路。
控制电路是按摩椅的大脑，它负责接收用户的指令并控制按摩椅的运行。
在控制电路中，有一组按键或触摸屏用于用户操作。
当用户按下按键或触摸屏时，信号被发送到控制电路中。
控制电路接收到信号后，通过相关的电线路程传递给其他部件，从而实现用户所需的按摩功能。
接下来是电源电路。
电源电路提供电力支持，使按摩椅能够正常工作。
它通常由电源适配器、电源线和相应的连接器组成。
电源适配器将家用电源转换为适合按摩椅使用的电压和电流，并通过电源线将电能传输到按摩椅的各个部件。
电源电路的设计需要考虑到电压稳定性和电流保护等因素，以确保按摩椅的安全运行。
最后是按摩电路。
按摩电路是按摩椅实现按摩功能的关键部件。
按摩电路由多个电机和传感器组成。
电机通过电线路程与控制电路相连接，接收控制信号后实现不同的按摩动作。
按摩电路中的传感器可以感知用户的体重、体型和身体部位等信息，并将这些信息传输给控制电路，以便按摩椅能够根据用户的需求进行智能调整。
在按摩椅的电线路程中，还有一些辅助电路，如加热电路和音响电路。
加热电路可以通过电线路程将热能传输到按摩椅的座椅和靠背上，提供温暖的按摩体验。
音响电路通过电线路程将音频信号传输到按摩椅内置的音响系统，使用户能够在按摩的同时享受音乐的愉悦。
为了保证按摩椅内部结构的电线路程的可靠性和安全性，需要注意以下几点。
首先，电线路程应采用适当的规格和材质，以承受按摩椅的工作电流和电压。
其次，电线路程的连接应牢固可靠，避免松动或接触不良导致的故障。
此外，按摩椅的电线路程应经过严格的测试和检验，确保符合相关的安全标准和规定。
按摩椅的内部结构电线路程是实现按摩功能的重要组成部分。
控制电路、电源电路和按摩电路相互配合，使按摩椅能够提供舒适的按摩体验。
按摩椅所有内部结构电线路程
按摩椅所有内部结构电线路程按摩椅是现代人日常生活中常见的一种家具，它能够提供舒适的按摩体验，缓解人们长时间工作或疲劳导致的身体不适。
按摩椅的内部结构复杂而精密，其中电线路程是其重要组成部分之一，下面将详细介绍按摩椅内部结构的电线路程。
按摩椅的电线路程主要包括电源线和各个按摩功能线。
电源线是将按摩椅与电源连接的主要线路，它负责将电能传输到按摩椅的各个部件，以保证按摩椅正常工作。
电源线通常采用较粗的导线，以承受较大的电流负荷。
按摩椅内部还有多个按摩功能线，用于连接按摩椅的各种按摩部件。
例如，背部按摩功能线连接按摩椅后背部分的按摩装置，用于提供舒适的背部按摩；腿部按摩功能线连接按摩椅座位部分的按摩装置，用于提供舒适的腿部按摩。
这些按摩功能线通常采用较细的导线，以适应各个按摩部件的功率需求。
按摩椅内部还有控制线路，用于控制按摩椅的各项功能。
控制线路通常包括按摩椅的开关、按摩模式选择、按摩强度调节等功能，以满足用户的个性化需求。
控制线路与按摩功能线相互连接，通过电信号的传输实现按摩椅功能的控制。
除了以上几个主要的电线路程，按摩椅内部还可能包括一些辅助线路，用于连接其他辅助设备。
例如，音乐播放功能线路用于连接按摩椅的音乐播放设备，以提供放松愉悦的按摩体验；加热功能线路用于连接按摩椅的加热装置，以提供温暖舒适的按摩体验。
这些辅助线路的存在进一步丰富了按摩椅的功能，提供了更多样化的按摩体验。
按摩椅的内部结构电线路程包括电源线、按摩功能线、控制线路和辅助线路等多个部分。
这些电线路程相互连接，共同构成了按摩椅的电气系统，保证了按摩椅正常工作并提供舒适的按摩体验。
了解按摩椅内部结构的电线路程，有助于用户更好地使用和维护按摩椅，同时也提高了对按摩椅的整体理解和认知。
电动按摩器按摩工作原理
电动按摩器按摩工作原理电动按摩器是现代人们日常生活中常见的健康产品之一。
它能够通过振动、敲击、揉捏等方式对人体肌肉进行按摩，缓解疲劳，促进血液循环，舒缓身心压力。
那么，电动按摩器的按摩工作原理是什么呢？本文将详细阐述电动按摩器的工作原理。
一、电动按摩器的结构和组成电动按摩器通常由电机、内部装置、外壳、按摩头等部件组成。
其中，电机是实现按摩功能的核心部件。
它通过电能转换成机械能，推动按摩头产生振动、敲击、揉捏等动作，从而实现按摩效果。
二、电动按摩器的工作原理1. 电机驱动电动按摩器使用交流或直流电源为电机供电。
在外部电源的驱动下，电能被转化为机械能，为按摩器的按摩头提供动力。
电机的种类有很多，如电动机、线性电机等，不同类型的电机在按摩效果上可能会有所区别。
2. 调节按摩力度电动按摩器通常配备多档力度调节功能，用户可以根据自身需求选择合适的按摩力度。
力度的调节通常是通过控制电机的转速和振幅来实现的。
转速越高，振幅越大，按摩力度也会相应增强。
3. 振动和敲击电动按摩器在按摩过程中常常会产生振动和敲击动作。
这是通过电机带动按摩头的振动或敲击来实现的。
当电能转换为机械能时，电机会产生震动，进而传递给按摩头，使其产生细微的振动或敲击动作。
这些动作能够刺激肌肉，促进血液循环，放松紧张的肌肉。
4. 揉捏和按摩感应除了振动和敲击，电动按摩器还可以模拟人工揉捏和按摩。
一些高级款式的电动按摩器配备了多个按摩头或按摩球，能够产生类似于人工揉捏和按摩的动作。
这些按摩头以不同的方式旋转、推拿，从而更好地模拟人工按摩的感觉。
5. 热敷功能一些电动按摩器还具备热敷功能。
它们内部集成了发热装置，通过加热按摩头表面的材料，使按摩带来的温热效果更加明显。
热敷可以促进血液循环，舒缓肌肉，增强按摩的舒适感。
三、电动按摩器的使用注意事项1. 根据个人需求选择适合的按摩器，避免选择过于强大或不足以满足需求的产品。
2. 使用按摩器前，应仔细阅读产品说明书，并按照正确的方法进行操作。
按摩椅控制原理
按摩椅控制原理一、引言作为现代人们日常生活中常见的休闲工具，按摩椅在减轻身体疲劳、促进健康方面起着重要作用。
然而，很多人对按摩椅的控制原理并不了解。
本文将从按摩椅的控制原理出发，为读者详细介绍。
二、按摩椅的控制原理按摩椅的控制原理主要分为硬件控制和软件控制两个方面。
1. 硬件控制硬件控制是按摩椅实现按摩功能的基础。
按摩椅内部安装了多个按摩头，通过电机的驱动来产生按摩动作。
这些按摩头可以按照预设的程序进行不同的按摩方式和强度，如揉捏、敲打、推拿等。
此外，按摩椅还配备了传感器，用于感知用户的体型和姿势，以便调整按摩位置和力度。
2. 软件控制软件控制是按摩椅实现按摩程序和个性化设置的关键。
通过触摸屏或遥控器，用户可以选择不同的按摩模式和强度，还可以根据自己的喜好进行个性化设置。
软件控制还可以根据用户的身体状况和需求，提供定制化的按摩方案。
同时，软件控制还可以实现按摩椅的智能化，例如通过蓝牙连接手机，实现按摩椅与其他智能设备的互联互通。
三、按摩椅的工作原理按摩椅的工作原理是通过硬件控制和软件控制的协同作用来实现的。
当用户选择了按摩模式和强度后，软件控制将用户的设置信息传递给硬件控制系统。
硬件控制系统根据用户的设置信息，调整按摩头的位置和力度，并通过电机驱动按摩头进行按摩动作。
同时，传感器不断感知用户的体型和姿势变化，以便进行实时调整。
在按摩过程中，软件和硬件控制系统紧密配合，确保按摩椅能够提供舒适、个性化的按摩体验。
四、结语按摩椅的控制原理是实现按摩功能的基础，硬件控制和软件控制是相辅相成、密不可分的。
通过硬件控制，按摩椅可以产生多种按摩动作；通过软件控制，用户可以选择不同的按摩模式和强度，实现个性化的按摩体验。
了解按摩椅的控制原理，有助于用户更好地使用按摩椅，享受舒适健康的按摩体验。
中频多功能按摩器原理

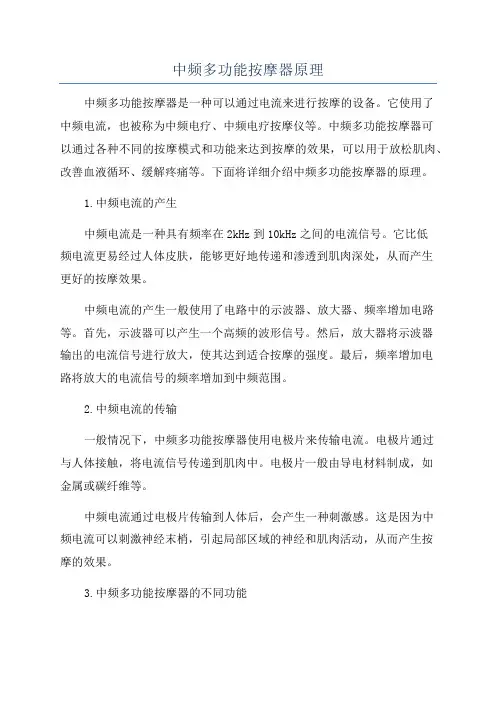

中频多功能按摩器原理中频多功能按摩器是一种可以通过电流来进行按摩的设备。
它使用了中频电流，也被称为中频电疗、中频电疗按摩仪等。
中频多功能按摩器可以通过各种不同的按摩模式和功能来达到按摩的效果，可以用于放松肌肉、改善血液循环、缓解疼痛等。
下面将详细介绍中频多功能按摩器的原理。
1.中频电流的产生中频电流是一种具有频率在2kHz到10kHz之间的电流信号。
它比低频电流更易经过人体皮肤，能够更好地传递和渗透到肌肉深处，从而产生更好的按摩效果。
中频电流的产生一般使用了电路中的示波器、放大器、频率增加电路等。
首先，示波器可以产生一个高频的波形信号。
然后，放大器将示波器输出的电流信号进行放大，使其达到适合按摩的强度。
最后，频率增加电路将放大的电流信号的频率增加到中频范围。
2.中频电流的传输一般情况下，中频多功能按摩器使用电极片来传输电流。
电极片通过与人体接触，将电流信号传递到肌肉中。
电极片一般由导电材料制成，如金属或碳纤维等。
中频电流通过电极片传输到人体后，会产生一种刺激感。
这是因为中频电流可以刺激神经末梢，引起局部区域的神经和肌肉活动，从而产生按摩的效果。
3.中频多功能按摩器的不同功能-频率调节：可以通过调节电流信号的频率来改变按摩的效果。
较低频率的电流信号可以放松肌肉、改善血液循环，较高频率的电流信号可以刺激肌肉收缩，达到消除疲劳的效果。
-强度调节：可以通过调节电流信号的强度来改变按摩的力度。
较小的强度可以用于轻柔的按摩，较大的强度可以用于深层的按摩。
-模式选择：中频多功能按摩器通常提供多种按摩模式供选择。
例如，有些模式可以模拟按摩师的手法，有些模式可以通过特定的按摩技术来针对不同部位和肌肉进行按摩。
总结起来，中频多功能按摩器通过产生中频电流，并使用电极片传输电流到人体，从而实现按摩的效果。
通过调节电流信号的频率、强度和模式，可以实现不同的按摩功能，帮助人们放松肌肉、改善血液循环、缓解疼痛等。
电动按摩椅工作原理
电动按摩椅工作原理电动按摩椅是现代人们常见的一种用于放松身心的设备。
它通过一系列的按摩技术和特殊设计，可以模拟人手按摩的方式，为用户提供舒适的按摩体验。
本文将探讨电动按摩椅的工作原理，揭示其内部运作的奥秘。
一、按摩技术电动按摩椅的按摩技术主要包括揉捏、敲击、推拿、抚摩等多种手法。
这些技术通过给予人体各个部位适当的压力和运动，可以缓解肌肉疲劳、促进血液循环、舒缓压力等。
按摩技术是电动按摩椅实现按摩功能的基础，也是其工作原理的核心之一。
二、电动机械结构电动按摩椅内部的核心是一台电动机，该电动机通过机械结构将电能转化为机械能，驱动按摩椅的各项功能。
电动机通过多个齿轮和皮带传动，带动按摩手臂、按摩头部等部件的运动。
这些部件根据预设程序和用户的选择进行智能控制，实现不同的按摩方式和强度。
三、控制系统电动按摩椅的控制系统是整个设备的大脑，负责协调和控制各个部件的运行。
控制系统采用微处理器芯片，通过接收用户的操作指令，并结合传感器的反馈信号，调整按摩椅的工作状态。
用户可以通过按摩椅上的按钮、遥控器或者手机应用等方式来控制按摩椅的运行，选择不同的按摩模式和个性化设置。
四、传感器技术电动按摩椅内置了多个传感器，用于检测用户的身体状况和按摩效果。
常见的传感器包括重量传感器、温度传感器、压力传感器等。
重量传感器可以根据用户的重量和身体姿势，自动调整按摩头的位置和力度；温度传感器可以感知用户身体的温度变化，调节按摩椅的温度控制功能；压力传感器可以根据用户的反馈，调整按摩的强度和力度，以达到舒适的按摩效果。
五、人体工程学设计电动按摩椅的人体工程学设计是为了提供用户舒适的按摩体验而专门设计的。
按摩椅的椅背、座垫、扶手等部分采用人体工学曲线设计，使得用户在坐下之后可以自然放松身体，享受按摩带来的乐趣。
此外，按摩椅的外观设计也非常重要，通过时尚简约的外形和优质的材料，提升用户的整体体验和审美感受。
结论综上所述，电动按摩椅的工作原理包括按摩技术、电动机械结构、控制系统、传感器技术以及人体工程学设计等多个方面。
电动按摩沙发的内部结构与工作原理解析
电动按摩沙发的内部结构与工作原理解析电动按摩沙发是一种具有按摩功能的家居产品，以其舒适的按摩体验而备受消费者的喜爱。
在使用电动按摩沙发之前，了解其内部结构和工作原理是非常重要的。
本文将对电动按摩沙发的内部结构和工作原理进行解析，帮助读者对其功能和性能有更全面的了解。
一、内部结构电动按摩沙发的内部结构主要包括按摩机构、按摩部件和控制系统。
以下将对每一部分进行详细介绍。
1. 按摩机构按摩机构是电动按摩沙发的核心组成部分，用于提供在沙发上进行按摩的功能。
按摩机构通常由电动驱动装置、转动部件和按摩头组成。
电动驱动装置是按摩机构的动力来源，通常采用电机来提供驱动力。
转动部件通过电动驱动装置带动，使按摩头能够进行旋转或不同方向的移动，实现按摩效果。
按摩头是按摩机构中最重要的部件，直接与人体接触进行按摩。
通常按摩头采用柔软的材料制成，如橡胶或硅胶，以保证按摩的舒适度和安全性。
2. 按摩部件按摩部件是指电动按摩沙发的组成部分，包括按摩头、按摩球等。
按摩部件主要用于不同按摩方式的实现，如揉捏、敲击、振动等。
按摩头是应用最广泛的按摩部件之一，可以通过变化的速度、力度和频率来实现不同的按摩效果。
按摩球则以球体形状设计，能够更好地滚动和按摩身体的曲线部位。
3. 控制系统控制系统是电动按摩沙发的智能化部分，用于控制按摩机构的工作模式和按摩部件的运动方式。
通常控制系统由电子控制器、电路板和操作面板组成。
电子控制器是控制系统的核心部分，负责接收操作面板传递的指令，并通过电路板将指令转化为具体的控制信号，控制按摩机构的工作。
操作面板则提供给用户进行按摩模式、强度和时间的选择。
二、工作原理电动按摩沙发的工作原理是基于按摩机构的旋转和移动实现对身体的按摩。
按摩机构通过电动驱动装置提供动力，使按摩头进行旋转或移动，从而产生按摩效果。
具体工作原理如下：1. 按摩模式选择用户通过操作面板选择不同的按摩模式，如揉捏、敲击、振动等。
根据用户的选择，电子控制器会根据预设程序控制按摩头的旋转方向和移动方式。
电动振动按摩椅工作原理
电动振动按摩椅工作原理近年来，随着人们对健康生活的日益重视，电动振动按摩椅逐渐受到了广大消费者的欢迎。
作为一种能够提供舒适按摩的设备，电动振动按摩椅的工作原理显得尤为重要。
本文将详细介绍电动振动按摩椅的工作原理及其作用机制。
一、振动按摩技术介绍振动按摩技术是电动振动按摩椅得以实现的关键。
它通过产生一定频率和振幅的振动力，刺激人体的肌肉组织，从而达到舒缓肌肉疲劳、促进血液循环、缓解肌肉酸痛等效果。
振动按摩技术可分为以下几个方面：1. 机械振动：通过电机传动均匀的机械力，从而实现整个按摩椅的振动。
这种振动方式多数采用电机带动偏心轮等机械结构的运转，从而产生振动力。
2. 落差振动：利用重力的作用，通过附加重物等方法使按摩椅的座椅或背部架构产生微小的位移，从而实现振动按摩效果。
3. 空气振动：通过压缩空气或气泡，在按摩椅内部产生气流或气泡振动，从而刺激人体肌肉，达到按摩效果。
二、电动振动按摩椅的工作原理电动振动按摩椅主要由控制器、振动机构、座椅和按摩程序等组成。
下面将详细介绍其工作原理：1. 控制器：电动振动按摩椅的控制器是整个设备的核心。
控制器通过内置的芯片和程序来控制振动按摩椅的各项功能。
用户可以通过控制器来选择按摩程序、调节振动力度、设置按摩时间等。
2. 振动机构：振动机构是电动振动按摩椅产生振动的关键部分。
通常包括电机、偏心轮和传动装置等。
电机是振动按摩椅的动力源，通过电能转化为机械能，驱动偏心轮旋转。
偏心轮旋转时会产生离心力，从而引起整个按摩椅的振动。
3. 座椅：座椅是人体与电动振动按摩椅之间的接触部分。
座椅内部装有振动装置，通过振动机构的作用，将振动力传递给人体。
座椅通常采用舒适的材质和人体工学设计，以提供更好的按摩体验。
4. 按摩程序：电动振动按摩椅通常设有多种按摩程序供用户选择。
按摩程序会设定不同的振动频率、振动方式和振动力度，以满足不同用户的需求。
用户可以根据个人喜好和身体状况选择不同的按摩程序。
电动按摩椅工作原理
电动按摩椅工作原理电动按摩椅是现代社会中受到许多人青睐的健康产品之一。
它通过特殊的机械结构和电器控制系统，能够为人们提供舒适的按摩体验，缓解压力，促进健康。
在这篇文章中，我们将详细介绍电动按摩椅的工作原理，从硬件组成到软件控制，解析其操作过程。
一、电动按摩椅的硬件组成电动按摩椅是由多个组件和机械结构构成的，每个部分都有特定的功能和作用。
以下是电动按摩椅的主要硬件组成：1. 椅身结构：电动按摩椅的椅身结构由座椅、靠背、扶手等部分组成，能够提供坐姿舒适度和支撑力。
2. 按摩装置：按摩椅内置多个按摩头，通过电机带动进行按摩动作。
常见的按摩头包括滚轮、气囊、指压装置等，它们分别对应不同的按摩手法。
3. 传感器：为了实现智能化的按摩体验，电动按摩椅配备了多种传感器，如体重传感器、控制器传感器等。
这些传感器能够感知用户的体态和反馈，以便按摩椅做出相应的调整。
4. 电控系统：电动按摩椅的电控系统由一系列电子元器件组成，包括主控芯片、显示屏、按键等。
它们协同工作，实现对按摩椅的各种操作和设置。
二、电动按摩椅的动力源电动按摩椅的动力源主要来自两个方面：电力和气压。
其中电力用于带动按摩头的运动，而气压则用于动作的调节和传递。
1. 电力驱动：电动按摩椅内配备了多个电机，通过电源供电，驱动按摩头的运动。
这些电机能够产生不同速度和力度的振动，以模拟按摩过程。
2. 气压调节：电动按摩椅中的气压系统通过气压泵将空气压缩并储存起来。
当按摩过程中需要进行气压调节时，泵将释放一定量的气压，通过气囊对用户进行定向的按压。
三、电动按摩椅的工作过程电动按摩椅的工作过程包括以下几个步骤：1. 用户操作：用户通过电动按摩椅上的按键或遥控器选择不同的按摩模式、手法和强度等参数。
这些操作信号将通过电控系统传输并解析。
2. 传感器感知：电动按摩椅的传感器会不断感知用户的体态和反馈信息。
比如，体重传感器可以根据用户的体重调整按摩力度，控制器传感器可以实时监测用户的心率等。
