常用腐蚀金相试剂(表格)

常见的金相腐蚀方法

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

一些常用的金相腐蚀剂的配制

一些常用的金相腐蚀剂的配制一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80?热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70?热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80?热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸10ml 水 100ml 60-70?热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用合金的腐蚀剂

常用浸蚀剂可参考下表：一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金相腐蚀剂汇总情况

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常见金相腐蚀剂.doc

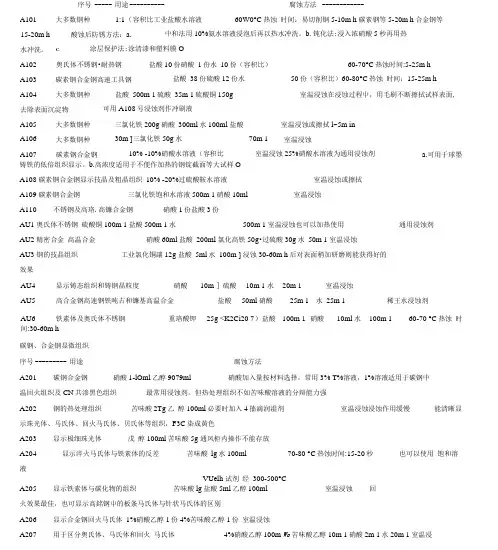

序号 ----- 用途 ----------铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样O A108 碳素钢合金钢显示技晶及粗晶组织 10% -20%过硫酸鞍水溶液室温浸蚀或擦拭 A109 碳素钢合金钢三氯化铁饱和水溶液500m 1硝酸10ml室温浸蚀A110不锈钢及高珞.高镰合金钢硝酸1份盐酸3份AU1 奥氏体不锈钢硫酸铜100m 1盐酸500m 1水 500m 1 室温浸蚀也可以加热使用通用浸蚀剂AU2 精密合金高温合金硝酸60ml 盐酸 200ml 氯化高铁50g •过硫酸30g 水 50m 1 室温浸蚀AU3 钢的技晶组织工业氯化铜讓12g 盐酸 5ml 水 100m ] 浸蚀30-60m h 后对表面稍加研磨则能获得好的效果AU4 显示铸态组织和铸钢晶粒度硝酸10m ］硫酸 10m 1 水 20m 1室温浸蚀AU5高合金钢高速钢铁吨古和镰基高温合金盐酸 50ml 硝酸25m 1 水 25m 1稀王水浸蚀剂AU6铁素体及奥氏体不锈钢重珞酸钾 25g <K2Ci20 7）盐酸 100m 1 硝酸10ml 水 100m 1 60-70 °C 热蚀时间:30-60m h碳钢、合金钢显微组织序号 --------- 用途A201碳钢合金钢硝酸1-lOml 乙醇9079ml硝酸加入量按材料选择，常用3% T%溶液，1%溶液适用于碳钢中温回火组织及CN 共渗黑色组织最常用浸蚀剂。

但热处理组织不如苦味酸溶液的分辩能力强 A202钢的热处理组织苦味酸2Tg 乙醇100ml 必要时加入4搐滴润湿剂室温浸蚀浸蚀作用缓慢能清晰显示珠光体、马氏体、回火马氏体、贝氏体等组织，F3C 染成黄色A203 显示极细珠光体戊醇100ml 苦味酸5g 通风柜内操作不能存放A204显示淬火马氏体与铁素体的反差苦味酸 lg 水100ml70-80 °C 热蚀时间:15-20秒也可以使用饱和溶液VUelh 试剂经 300-500°CA205显示铁素体与碳化物的组织苦味酸lg 盐酸5ml 乙醇100ml室温浸蚀回火效果最佳，也可显示高銘钢屮的板条马氏体与针状马氏体的区别A206 显示合金钢回火马氏体 1%硝酸乙醇1份4%苦味酸乙醇1份室温浸蚀 A207用于区分奥氏体、马氏体和回火马氏体4%硝酸乙醇100m Wo 苦味酸乙醇10m 1硝酸2m 1水20m 1 室温浸A101 大多数钢种1:1（容积比工业盐酸水溶液 60W0°C 热蚀时间：易切削钢5-10m h 碳素钢等5-20m h 合金钢等15-20m h酸蚀后防锈方法：a.中和法用10%氨水溶液浸泡后再以热水冲洗。

常用的金相腐蚀方法

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金相化学侵蚀剂

常用金相化学侵蚀剂侵蚀剂名称成分使用范围硝酸酒精溶液硝酸1~5mL淬火马氏体、珠光体、铸铁等Nital酒精100mL苦味酸酒精溶液苦味酸4g珠光体、马氏体、贝氏体、渗碳体Picral酒精100mL盐酸、苦味酸酒精溶液盐酸5mL回火马氏体及奥氏体晶粒Vilella’s苦味酸1g酒精100mL盐酸、硝酸溶液盐酸10mL高速钢回火后晶粒、氮化层、碳氮化层硝酸3mL酒精100mL氯化高铁、盐酸水溶液氯化高铁5g奥氏体-铁素体不锈钢、盐酸50mL18-8不锈钢水100mL混合酸甘油溶液硝酸10mL奥氏体不锈钢，高Cr-Ni 耐热钢盐酸20mL甘油30mL(注意通风)氯化铁盐酸溶液氯化高铁5g纯铜、黄铜及其他铜合金盐酸15mL水100mL过硫酸铵水溶液(NH4)2S2O3 10g纯铜、黄铜及其他铜合金水100mL氢氟酸水溶液氢氟酸1mL铝及铝合金水200m L氢氧化钠水溶液氢氧化钠1g铝及铝合金水100mL混合酸水溶液氢氟酸2mL铝及铝合金Keller’s盐酸3mL硝酸5mL水190m L硫酸铜-盐酸溶液硫酸铜5g高温合金Marble’s盐酸50mL水50mL赤血盐-氢氧化钠水溶液赤血盐5g(10g)碳化钛镀层(Murakami's)氢氧化钠5g(10g)水100mL氯化铜盐酸溶液氯化铜2gKalling's 1盐酸40mL95%乙醇40-80mL水40mL氯化铜盐酸溶液氯化铜2gKalling's 2盐酸40mL95%乙醇40-80mL。

常用金相试样腐蚀剂

浸蚀剂名称成份适用范围及使用要点硝酸2-4ml 酒精100ml 苦味酸4g 酒精100ml 盐酸5ml 苦味酸1g 水100ml 氯化铁5g 奥氏体-铁素体不锈钢盐酸50ml 奥氏体不锈钢水100ml 硝酸10ml 奥氏体不锈钢盐酸30ml 高Cr Ni耐热钢甘油30ml 盐酸10ml 硝酸3ml 酒精100ml 盐酸10ml 硝酸3ml 甲醇100ml 盐酸100ml 硫酸5ml 硫酸铜5g 氯化铁30g 氯化铜1g 氯化锡0.5g 盐酸50g 苦味酸1g 水100ml 氯化铁5g 盐酸15ml 水100ml 氯化铜1g 氯化镁4g 盐酸2ml 酒精100ml 硫酸铜4g 盐酸20ml 水20ml 硫酸铜5g 盐酸50ml 水50ml 硫酸铜5g 盐酸100ml 硫酸5ml 硝酸30ml 盐酸15ml 重铬酸钾5g 酒精30ml硫酸铜-盐酸溶液高温合金盐酸-硫酸-硫酸铜溶液高温合金复合试剂高温合金氯化铁盐酸水溶液纯铜、黄铜及铜合金绿化铜盐酸溶液灰铸铁共晶团硫酸铜-盐酸溶液灰铸铁共晶团硫酸铜盐酸溶液高温合金氯化铁溶液铸铁磷的偏析与枝晶组织苦味酸钠溶液区别渗碳体和磷化物氯化铁盐酸水溶液混合酸甘油溶液王水酒精溶液18-8型奥氏体钢的δ相三合一浸蚀液高速钢回火后晶粒硝酸酒精溶液各种碳钢、铸铁等苦味酸酒精溶液珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸回火后马氏体或奥氏体晶粒苦味酸1g 氯化高铁3gA饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相硝酸2.5ml 氢氟酸1ml盐酸1.5ml 水95ml氢氟酸0.5ml水99.5ml 苛性钠1g 水100ml苛性钠水溶液显示铝与铝合金组织硬质合金试剂硬质合金先在A试剂中浸蚀1min，然后在B试剂中浸蚀3min，WC相（灰白色），TiC-WC相(黄色)Co（黑色）混合酸显示硬铝组织氢氟酸水溶液显示一半铝合金组织复合试剂高温合金。
