金相显微镜试样的腐蚀5种方法腐蚀剂
金相试样腐蚀5种方法及常用腐蚀剂全解析
金相组织反射能力差别必须至少为10%以上时，才能反射不同强度的光而被观察到，然而，抛光后的试样表面因为入射光线几乎均匀地被反射回来而不能显示金相组织。
因此，为了看清楚，通常必须将组织造成反差。
为得到这种反差，试样通常需要进行金相进行处理，常用的处理方法包括：化学浸蚀、电解浸蚀、阴极真空浸蚀、热腐蚀和薄膜干涉法。
1.化学浸蚀
18CrNiMo7-6钢，Beraha's 10/3浸蚀
纯金属及单相合金的化学浸蚀是一个化学溶解的过程。
由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。
若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。
镁铝合金化学腐蚀
多相合金的化学浸蚀，在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。
必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。
另一种方法是薄膜染色法。
此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。
2.电解浸蚀
409不锈钢，草酸电解腐蚀
化学浸蚀是无外电源作用的，而电解浸蚀则是将抛光试样浸入合适的化学试剂的溶液中（电解浸蚀剂），通过较小的直流电进行浸蚀。
电解浸蚀工作电压和工作电流通常较小，工作电压一般在2~6V之间，工作电流约0.05~0.3A/cm2。
电解浸蚀主要用于化学稳定性较高的合金，如不锈钢，耐热钢，镍基合金等，这些合金用化学浸蚀很难得到清晰的组织。
稳定电势浸蚀：
电解浸蚀的一种改良方法称为稳定电势浸蚀。
通常电解质中浓度变化而有不同电流负荷，致使试样电势经常变化，用电势稳定器使电势保持不变，就可以得到其它浸蚀方法所不能得到的清晰的反差。
恒电位蚀刻沉积法首先要确定某种金属在某一电解液中的极化曲线，根据极化曲线选取合适的蚀刻电位，然后根据合金中各相的成膜速率不同，利用恒电位仪使该金属在这一外加恒电位作用下完成全部的蚀刻沉积过程。
因为各相晶格能不同，在一定电位下成膜速度不同，膜厚不同，因而出现了不同干涉色。
3.阴极真空浸蚀
阴极真空浸蚀的原理是：在真空室内的电离放电过程中，带电离子在电场作用下，把能量传给阴极试样表面金属原子，当正离子碰撞金属空间点阵时，金属表面在非常小的范围被加热，使原子脱离金属表面而被腐蚀。
由于试样表面各相电子溅射的性能不同而显示出金相组织，所显示的组织形貌也与温度、离子密度以及离子流与试样表面法线所成的投射角因素有关。
4.热腐蚀
退火纯钛热腐蚀后的晶粒组织
热腐蚀是将经打磨而不镶嵌的试样在炉子中加热腐蚀的方法，该方法对陶瓷材料的组织显示有很好地效果。
热蚀的温度视材料本身的热处理制度而定，一般情况下温度应高到使晶界和表面扩散所需要的浸蚀过程能得以充分发生为宜。
对于多数材料来说，合适的温度是在烧结温度以下100~250 ℃范围内。
某些材料在热蚀过程中，也可发生沉淀和相变反应，还有玻璃相会熔化，甚至晶界相会蒸发。
5.薄膜干涉法
薄膜干涉法，就是在抛光完的试样表面，沉积一薄层透光的薄膜。
光在通过膜后反射相互干涉，不同的相会产生不同的黑白或彩色的衬度，可以区分不同的相，一般彩色金相是经常用的。
其原理是：从一种金属阴极上（P tA u 等）的反应喷镀，或者通过一种合适的涂层材料（ZnS、ZnSe）的蒸气沉积产生干涉涂层。
这种涂层的作用是：使入射到陶瓷表面的光波通过在金属/涂层和涂层/空气的界面之间的重复反射被偏振化和削弱，这将引起相邻不同结构之间的与光学常数成正比的衬度提高。
常见金属腐蚀剂
铁和钢
铝和铝合金
镁和镁合金
低熔点合金（Sb, Bi,Cd, Pb, Sn和Zn）
难熔金属（Ti, Zr,Hf, Cr, Mo, Re, Nb, Ta, W和V）
铜及其合金
镍及其合金
钴及其合金
贵重金属（Au, Ag, Ir,Os, Pd, Pt, Rh和Ru）
烧结碳化物
陶瓷和氮化物
塑料和聚合物。
金属的腐蚀产物鉴别
浅谈如何鉴别金属的腐蚀产物对于金属的锈蚀产物有许多鉴别方法，通常包括物理方法和化学方法。
首先采用的方法有：1、肉眼观察（照像或记录），例如钢铁构件锈蚀，可辨别⑴初锈（微锈）金属光泽消失，仅呈现暗迹象；⑵浮锈（轻锈）金属呈现黄色或淡红色，有细粉末状的色迹；⑶迹锈（中锈）表面呈现红褐色、淡赭色或黄色，为堆粉末状；⑷层锈表面呈现黑色、片状锈层或凸起锈斑。
锈蚀严重程度可按轻、中、较重、严重等表示之，此法的优点是简单可行，缺点是受视觉误差的影响，仅作定性用；2、化学试剂法，选用合适的试剂对金属阳离子进行化学分析鉴定；3、宏观分析法，用放大镜或实体显微镜进行观察，可以看出腐蚀的特性、陷坑深度及腐蚀产物的分布，钢件锈蚀在显微镜下呈杂色“乱线状”，它与机械损伤和疲劳现象不同，具体分析可借助典型样品和图谱进行对比参照，比前两个方法更深入、更准确；4、测定重量变化法，分测定失重和测定增重两种情况，前者适用于腐蚀产物可以除去的情况。
后者适用于腐蚀产物不溶解并紧密地附着样品上时的情况。
这种方法通常在腐蚀速度均匀的情况下使用，优点是简单、定量、直接、缺点是受样品清洁度误差的影响，不能用在特殊类型的化学腐蚀（如晶间腐蚀）上，要求多份样品。
显微分析法，用金相显微镜、X射线衍射仪、扫描电镜、电子探针、红外光谱仪、激光微区分析仪、椭圆仪等现代测试技术进行检查分析。
可分析腐蚀陷坑深度、特征、成分、性质，甚至观察正在腐蚀的过程。
另外，还可测定锈蚀后金属物理性质（如硬度冲击韧性等）的变化，电阻的变化；表面对光反射能力的变化来判断其锈蚀特性。
在检测过程中，涉及的工具或仪器有：放大镜、双筒实体显微镜、内腔检查仪、金相显微镜、扫描电镜、电子探针、X射线衍射仪、激光微区分析仪、椭圆仪、红外线光谱仪、俄歇谱仪等。
金相显微试样的制备
金相显微试样的制备一、绪论二、金相试样制备步骤三、镶样四、磨光五、抛光六、金相试样的腐蚀绪论：显微分析是研究金属内部组织的最重要的方法。
在金相学的发展历史中，绝大部分研究工作是借助于光学显微镜完成的。
试样制备工作包括许多技巧，需要有长期的实践经验才能较好地掌握；同时它也比较费时和单调，往往使人感到厌烦。
金相显微镜的使用之所以比生物显微镜晚二百年，其原因就是由于长期没有解决好试样制备问题。
由于研究材料各异，金相显微制样的方法是多种多样，其程序通常可分为取样、镶样、磨光、机械抛光(或电解概抛光、化学抛光)、腐蚀等几个主要工序，无论哪一个工序操作不当，都会影响最终效果，不适当的操作可能形成“伪组织”导致错误的分析。
[center][/center]一．金相试样制备步骤：1．1．1 取样1．纵向取样纵向取样是指沿着钢材的锻轧方向进行取样。
主要检验内容为：非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。
2．横向取样横向取样是只垂直于钢材锻扎方向取样。
主要检验内容为：金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度等。
3．缺陷或失效分析取样截取缺陷分析的试样，应包括零件的缺陷部分在内。
取样时应注意不能使缺陷在磨制时被损伤甚至消失。
[/center]1．1．2试样尺寸金相试样的大小以便于握持、易于磨制为准。
通常显微试样为直径15mm、高15~20mm的圆柱体或边长为15~25mm 的立方体。
[/center]1．1．3试样的切割试样可用手锯、砂轮切割机、剪切、锯、刨、车、铣等截取。
硬而脆的金属可以用锤击法取样。
不论用哪种方法切割，均应注意不能使试样由于变形或过热导致组织发生变化。
对于使用高温切割的试样，必须除去热影响部分。
二. 镶样对于形状特殊或尺寸细小不易握持的试样，要进行镶嵌或机械夹持[center][/center]一般情况下，如果试样大小合适，则不需要镶样，但试样尺寸过小或形状极不规则者，如带、丝、片、管，制备试样十分困难，就必须把试样镶嵌起来。
金相试验操作规程
金相试验操作规程
《金相试验操作规程》
一、实验目的
金相试验是用金相显微镜对金属、合金、陶瓷等材料的微观组织进行观察和分析的一种试验方法。
本规程旨在规范金相试验的操作流程，保证试验结果的准确性和可靠性。
二、实验设备和试剂
1. 金相显微镜
2. 金相切割机
3. 金相砂纸、研磨液
4. 金相腐蚀液
5. 磨切样品
三、实验操作步骤
1. 样品准备：将待测样品切割成适当大小，并用砂纸和研磨液对其进行磨光处理，直到表面平整光滑。
2. 腐蚀处理：将磨削后的样品放入金相腐蚀液中浸泡一定时间，以去除样品表面的氧化物或其他杂质。
3. 显微观察：将处理后的样品放入金相显微镜中进行观察，以分析样品的微观组织结构和相态组成。
4. 图像记录：对观察到的组织结构和相态进行记录，可以使用相机或显微镜自带的拍摄功能进行图像记录。
四、实验注意事项
1. 操作时要佩戴防护眼镜和手套，避免腐蚀液和其他试剂溅到
皮肤或眼睛。
2. 使用金相切割机时需注意安全，严禁擅自操作。
3. 操作结束后要及时清洁实验台面和设备，保持实验环境整洁。
五、实验结果分析
根据实验得到的图像和观察结果，可以对样品的微观组织结构和相态进行分析，进而得出材料的性能特征和相变规律。
六、实验结论
根据实验结果分析，得出对样品材料的结构、性能和变化进行总结和归纳，为进一步的材料研究和工程应用提供参考。
以上即为《金相试验操作规程》的相关内容，希望能为金相试验工作者提供指导和参考。
金相显微镜试样的腐蚀5种方法及腐蚀剂
金相试样腐蚀5种方法及常用腐蚀剂全解析金相组织反射能力差别必须至少为10%以上时，才能反射不同强度的光而被观察到，然而，抛光后的试样表面因为入射光线几乎均匀地被反射回来而不能显示金相组织。
因此，为了看清楚，通常必须将组织造成反差。
为得到这种反差，试样通常需要进行金相进行处理，常用的处理方法包括：化学浸蚀、电解浸蚀、阴极真空浸蚀、热腐蚀和薄膜干涉法。
1.化学浸蚀18CrNiMo7-6钢，Beraha's 10/3浸蚀纯金属及单相合金的化学浸蚀是一个化学溶解的过程。
由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。
若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。
镁铝合金化学腐蚀多相合金的化学浸蚀，在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。
必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。
另一种方法是薄膜染色法。
此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。
2.电解浸蚀409不锈钢，草酸电解腐蚀化学浸蚀是无外电源作用的，而电解浸蚀则是将抛光试样浸入合适的化学试剂的溶液中（电解浸蚀剂），通过较小的直流电进行浸蚀。
电解浸蚀工作电压和工作电流通常较小，工作电压一般在2~6V之间，工作电流约0.05~0.3A/cm2。
电解浸蚀主要用于化学稳定性较高的合金，如不锈钢，耐热钢，镍基合金等，这些合金用化学浸蚀很难得到清晰的组织。
稳定电势浸蚀：电解浸蚀的一种改良方法称为稳定电势浸蚀。
通常电解质中浓度变化而有不同电流负荷，致使试样电势经常变化，用电势稳定器使电势保持不变，就可以得到其它浸蚀方法所不能得到的清晰的反差。
金属腐蚀检测方法

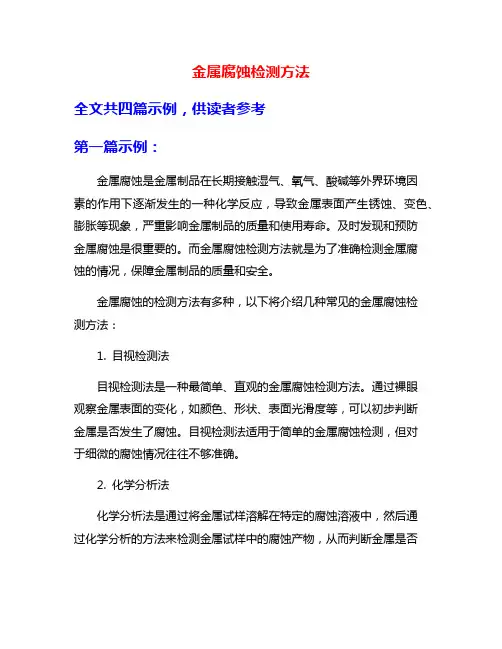

金属腐蚀检测方法全文共四篇示例，供读者参考第一篇示例：金属腐蚀是金属制品在长期接触湿气、氧气、酸碱等外界环境因素的作用下逐渐发生的一种化学反应，导致金属表面产生锈蚀、变色、膨胀等现象，严重影响金属制品的质量和使用寿命。
及时发现和预防金属腐蚀是很重要的。
而金属腐蚀检测方法就是为了准确检测金属腐蚀的情况，保障金属制品的质量和安全。
金属腐蚀的检测方法有多种，以下将介绍几种常见的金属腐蚀检测方法：1. 目视检测法目视检测法是一种最简单、直观的金属腐蚀检测方法。
通过裸眼观察金属表面的变化，如颜色、形状、表面光滑度等，可以初步判断金属是否发生了腐蚀。
目视检测法适用于简单的金属腐蚀检测，但对于细微的腐蚀情况往往不够准确。
2. 化学分析法化学分析法是通过将金属试样溶解在特定的腐蚀溶液中，然后通过化学分析的方法来检测金属试样中的腐蚀产物，从而判断金属是否发生了腐蚀。
这种方法对于精确检测金属腐蚀情况非常有效，但需要实验室条件和专业设备的支持。
3. 电化学法电化学法是利用电化学原理来检测金属腐蚀的方法。
通过在金属试样表面施加电流或电压，观察电位变化、电流密度等参数的变化，可以判断金属试样是否遭受腐蚀。
电化学法具有灵敏度高、准确性好的特点，广泛应用于金属腐蚀检测领域。
4. 超声波检测法超声波检测法是一种非破坏性检测金属腐蚀的方法。
通过利用超声波技术，对金属试样进行扫描，检测金属内部是否存在腐蚀、裂纹等缺陷。
超声波检测法可以实现对金属内部结构的深度检测，对于隐蔽部位的腐蚀情况具有很好的检测效果。
5. 磁粉检测法磁粉检测法是利用磁性液体和铁粉等材料，施加外部磁场，观察金属表面的磁粉沉积情况，从而判断金属表面是否存在腐蚀、裂纹等问题。
磁粉检测法的操作简单、速度快，适用于对金属表面腐蚀的初步检测。
金属腐蚀检测方法多种多样，每种方法均有其适用的场合和特点。
在实际应用中，可以根据具体情况选择合适的金属腐蚀检测方法，及时发现金属腐蚀问题，采取有效的措施进行修复和防护，以保障金属制品的质量和安全。
金相显微镜试样的腐蚀5种方法及腐蚀剂
金相试样腐蚀5种方法及常用腐蚀剂全解析金相组织反射能力差别必须至少为10%以上时，才能反射不同强度的光而被观察到，然而，抛光后的试样表面因为入射光线几乎均匀地被反射回来而不能显示金相组织。
因此，为了看清楚，通常必须将组织造成反差。
为得到这种反差，试样通常需要进行金相进行处理，常用的处理方法包括：化学浸蚀、电解浸蚀、阴极真空浸蚀、热腐蚀和薄膜干涉法。
1.化学浸蚀18CrNiMo7-6钢，Beraha's 10/3浸蚀纯金属及单相合金的化学浸蚀是一个化学溶解的过程。
由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。
若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。
镁铝合金化学腐蚀多相合金的化学浸蚀，在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。
必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。
另一种方法是薄膜染色法。
此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。
2.电解浸蚀409不锈钢，草酸电解腐蚀化学浸蚀是无外电源作用的，而电解浸蚀则是将抛光试样浸入合适的化学试剂的溶液中（电解浸蚀剂），通过较小的直流电进行浸蚀。
电解浸蚀工作电压和工作电流通常较小，工作电压一般在2~6V之间，工作电流约0.05~0.3A/cm2。
电解浸蚀主要用于化学稳定性较高的合金，如不锈钢，耐热钢，镍基合金等，这些合金用化学浸蚀很难得到清晰的组织。
稳定电势浸蚀：电解浸蚀的一种改良方法称为稳定电势浸蚀。
通常电解质中浓度变化而有不同电流负荷，致使试样电势经常变化，用电势稳定器使电势保持不变，就可以得到其它浸蚀方法所不能得到的清晰的反差。
金相制样指南(2024)
引言：金相制样是一项重要的金属材料分析技术，它通过金相显微镜观察和分析金属材料的显微结构和组织状态，为材料的性能和质量评估提供支持。
本文将介绍金相制样的基本原理和方法，并详细描述金相制样的五个主要步骤：取样、修磨、腐蚀、成型和显微观察。
每个步骤将分别从59个小点进行详细阐述。
概述：正文内容：1.取样1.1取样的目的和重要性1.2取样的注意事项1.3取样方法的选择1.4取样的器具和配件1.5取样的操作步骤2.修磨2.1修磨的目的和意义2.2修磨的工具和磨料选择2.3修磨的方法和步骤2.4修磨的注意事项2.5修磨后的样品质量评估与处理3.腐蚀3.1腐蚀的原理和作用3.2腐蚀剂的选择和使用3.3腐蚀的方法和步骤3.4腐蚀的时间和温度控制3.5腐蚀后的样品处理和质量评估4.成型4.1成型的目的和作用4.2成型的方式和方法4.3成型的原则和要求4.4成型的注意事项4.5成型品质量评估与处理5.显微观察5.1显微观察的意义和重要性5.2显微观察的仪器和设备5.3显微观察的方法和步骤5.4显微观察的技巧和注意事项5.5显微观察结果的分析与判定总结：金相制样是一项重要的金属材料分析技术，通过取样、修磨、腐蚀、成型和显微观察等步骤，能够提供有关材料显微结构和组织状态的信息。
在进行金相制样时，需要注意取样的目的、修磨的方法、腐蚀剂的选择、成型的要求和显微观察的技巧等方面的问题。
只有做到每个步骤都细致入微，才能保证样品质量和获得准确的分析结果。
期望本文能够为金相制样的实施提供一些指导和借鉴。
宏观金相检测标准
宏观金相检测标准
宏观金相检测是对金属材料的宏观组织结构进行观察和分析的方法。
宏观金相检测标准通常包括以下内容：
1. 试样的准备：确保试样表面光洁平整，去除氧化膜和污物。
2. 腐蚀剂的选择：根据试样的材料类型和要分析的组织结构，选择适合的腐蚀剂。
常用的腐蚀剂包括酸性、碱性和氧化性腐蚀剂。
3. 腐蚀时间和温度：根据试样的大小、组织结构和所需分析的目的，确定适当的腐蚀时间和温度。
腐蚀时间过长或温度过高可能会导致组织结构的改变或损坏。
4. 试样的显微观察：使用金相显微镜对腐蚀后的试样进行观察和分析。
观察的主要内容包括晶粒尺寸、晶粒形状、晶界、相分布等。
5. 图像记录和分析：对观察到的组织结构进行图像记录和分析。
通常通过照相或数字图像处理技术记录和分析金相显微镜下的图像。
6. 结果的评定和报告：根据观察和分析的结果，评定试样的组织结构，并编写检测报告。
报告中应包括试样的标识信息、检测方法和条件、观察和分析结果等内容。
宏观金相检测标准通常由相关行业标准、国际标准组织发布的
标准以及实验室自行制定的方法等构成。
不同材料和应用领域可能会有不同的宏观金相检测标准。
金相显微镜试样地腐蚀5种方法及腐蚀剂
金相试样腐蚀5种方法及常用腐蚀剂全解析金相组织反射能力差别必须至少为10%以上时，才能反射不同强度的光而被观察到，然而，抛光后的试样表面因为入射光线几乎均匀地被反射回来而不能显示金相组织。
因此，为了看清楚，通常必须将组织造成反差。
为得到这种反差，试样通常需要进行金相进行处理，常用的处理方法包括：化学浸蚀、电解浸蚀、阴极真空浸蚀、热腐蚀和薄膜干涉法。
1.化学浸蚀18CrNiMo7-6钢，Beraha's 10/3浸蚀纯金属及单相合金的化学浸蚀是一个化学溶解的过程。
由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。
若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。
镁铝合金化学腐蚀多相合金的化学浸蚀，在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。
必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。
另一种方法是薄膜染色法。
此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。
2.电解浸蚀409不锈钢，草酸电解腐蚀化学浸蚀是无外电源作用的，而电解浸蚀则是将抛光试样浸入合适的化学试剂的溶液中（电解浸蚀剂），通过较小的直流电进行浸蚀。
电解浸蚀工作电压和工作电流通常较小，工作电压一般在2~6V之间，工作电流约0.05~0.3A/cm2。
电解浸蚀主要用于化学稳定性较高的合金，如不锈钢，耐热钢，镍基合金等，这些合金用化学浸蚀很难得到清晰的组织。
稳定电势浸蚀：电解浸蚀的一种改良方法称为稳定电势浸蚀。
通常电解质中浓度变化而有不同电流负荷，致使试样电势经常变化，用电势稳定器使电势保持不变，就可以得到其它浸蚀方法所不能得到的清晰的反差。
金属腐蚀试验
金属腐蚀试验金属腐蚀试验是评估材料在特定环境下抵抗腐蚀能力的一种常见方法。
以下是关于金属腐蚀试验的相关参考内容：一、试验目的和原理：1. 试验目的：评估金属材料在特定环境中的耐腐蚀性能，判断其在实际使用条件下的可靠性和寿命。
2. 试验原理：将金属试样暴露在某种特定环境中，通过对试样的形貌、重量、电化学性能等进行定期观察和测试，评估金属材料的腐蚀程度和性能退化情况。
二、试验方法：常见的金属腐蚀试验方法包括：1. 重量损失法：将金属试样暴露在特定环境中一定时间后，取出试样，清洗并进行精密称量，计算腐蚀速率。
2. 电化学测试法：利用电化学测试仪器对金属试样进行极化曲线测试、电化学阻抗谱测量等，得到腐蚀速率等相关参数。
3. 金相显微镜观察法：将试样切割或研磨，并在金相显微镜下观察样品表面的腐蚀痕迹、晶界腐蚀等。
4. 腐蚀产物分析法：通过对腐蚀产物进行分析，了解腐蚀机理、腐蚀产物的组成等。
三、试验环境：1. 酸性环境：如酸雨、酸性腐蚀介质等。
2. 碱性环境：如碱性溶液、碱性气体等。
3. 盐雾环境：模拟海洋、工业大气等含盐环境。
4. 高温高压环境：模拟高温高压下的腐蚀条件。
5. 微生物腐蚀环境：研究微生物对金属的腐蚀作用等。
四、试样制备：1. 试样准备：根据试验方法选择合适的试样尺寸和形状。
2. 表面处理：如清洗、打磨、抛光等，确保试样表面干净平整。
3. 导线保护：使用绝缘材料或抗腐蚀涂层保护导线，防止腐蚀干扰。
五、试验设备：1. 腐蚀实验装置：根据试验要求选择适当的腐蚀槽、腐蚀试验柜等设备。
2. 电化学测试仪器：如极化曲线仪、阻抗谱仪等，用于测试电化学性能。
3. 金相显微镜：用于观察金属试样表面的腐蚀痕迹等。
六、试验结果分析：1. 腐蚀速率计算：根据试验数据，计算金属试样在特定环境中的腐蚀速率。
2. 腐蚀形貌分析：根据金相显微镜观察结果，分析试样表面的腐蚀形貌，如均匀腐蚀、点蚀、晶界腐蚀等。
3. 电化学参数分析：根据电化学测试结果，分析极化曲线、阻抗谱，了解金属试样电化学行为和腐蚀机理。
