摘要正交频分复用(OFDM) 是第四代移动通信的核心技术。

该文首先简要介绍了OFDM的发展状况及基本原理,文章对OFDM 系统调制与解调技术进行了解析,得到了OFDM 符号的一般表达式,给出了OFDM 系统参数设计公式和加窗技术的原理及基于IFFT/FFT 实现的OFDM 系统模型,阐述了运用IDFT 和DFT 实现OFDM 系统的根源所在,重点研究了理想同步情况下,保护时隙(CP)、加循环前缀前后和不同的信道内插方法在高斯信道和多径瑞利衰落信道下对OFDM系统性能的影响。

在给出OFDM系统模型的基础上,用MATLAB语言实现了传输系统中的计算机仿真并给出参考设计程序。

最后给出在不同的信道条件下,研究保护时隙、循环前缀、信道采用LS估计方法对OFDM系统误码率影响的比较曲线,得出了较理想的结论。

关键词:正交频分复用;仿真;循环前缀;信道估计Title: MATLAB Simulation and Performance Analysis of OFDM SystemABSTRACTOFDM is the key technology of 4G in the field of mobile communication. In this article OFDM basic principle is briefly introduced.This paper analyzes themodulation and demodulation of OFDM system,obtaining a general expressionof OFDM mark, and giving the design formulas of system parameters,principle of windowing technique, OFDM system modelbased on IFFT/FFT,the origin which achieves the OFDM system by using IDFT and DFT。

基于MATLAB的MIMO-OFDM通信系统的仿真

基于MATLAB的MIMO-OFDM通信系统的仿真

基于MATLAB的MIMO-OFDM通信系统的仿真0 引言5G技术的逐步普及,使得我们对海量数据的存储交换,以及数据传输速率、质量提出了更高的要求。

信号的准确传播显得越发重要,随之而来的是对信道模型稳定性、抗噪声性能以及低误码率的要求。

本次研究通过构建结合空间分集和空间复用技术的MIMO信道,引入OFDM 技术搭建MIMO-OFDM 系统,在添加保护间隔的基础上探究其在降低误码率以及稳定性等方面的优异性能。

1 概述正交频分复用(Orthogonal Frequency Division Multiplexing,OFDM)技术通过将信道分成数个互相正交的子信道,再将高速传输的数据信号转换成并行的低速子数据流进行传输。

该技术充分利用信道的宽度从而大幅度提升频谱效率达到节省频谱资源的目的。

作为多载波调制技术之一的OFDM 技术目前已经在4G 中得到了广泛的应用,5G 技术作为新一代的无线通信技术,对其提出了更高的信道分布和抗干扰要求。

多输入多输出(Multi Input Multi Output,MIMO)技术通过在发射端口的发射机和接收端口的接收机处设计不同数量的天线在不增加频谱资源的基础上通过并行传输提升信道容量和传输空间。

常见的单天线发射和接收信号传输系统容量小、效率低且若出现任意码间干扰,整条链路都会被舍弃。

为了改善和提高系统性能,有学者提出了天线分集以及大规模集成天线的想法。

IEEE 806 16 系列是以MIMO-OFDM 为核心,其目前在欧洲的数字音频广播,北美洲的高速无线局域网系统等快速通信中得到了广泛应用。

多媒体和数据是现代通信的主要业务,所以快速化、智能化、准确化是市场向我们提出的高要求。

随着第五代移动通信5G 技术的快速发展,MIM-OFDM 技术已经开始得到更广泛的应用。

本次研究的MIMO-OFDM 系统模型是5G的关键技术,所以对其深入分析和学习,对于当下无线接入技术的发展有着重要的意义。

基于MATLAB的OFDM系统设计与仿真

基于MATLAB的OFDM系统设计与仿真

基于MATLAB的OFDM系统设计与仿真何小雨【摘要】OFDM技术因能大幅提升通信系统的信道容量和传输速率、有效抑制多径衰落和抵抗码间干扰,成为无线通信的核心技术.基于LTE系统物理层所使用的OFDM技术,分析子载波正交性原理和调制过程,基于Simulink构建了一个OFDM 系统用于仿真.在搭建好系统后通过改变信道编码模块来模拟不同信道编码方式,通过对误码率的观察得到结论:众多信道编码方式中能使系统误码率最低的是LDPC编码,将其广泛应用于OFDM通信系统后可使系统性能更优异.【期刊名称】《延安大学学报(自然科学版)》【年(卷),期】2018(037)003【总页数】5页(P51-55)【关键词】正交频分复用;系统仿真;信道编码;误码率【作者】何小雨【作者单位】四川大学电气信息学院,四川成都610064【正文语种】中文【中图分类】TN919.1正交频分复用(OFDM)技术具有频率利用率高、抗衰落能力强、适合高速数据传输、抗码间干扰能力强等优点。

近年来,在数字电视、无线局域网、移动通信、电力线通信等领域,OFDM作为一种高效的无线传输技术得到了广泛的应用[1]。

虽然OFDM技术具有很强的抗衰落能力,但在无线通信的传输环境下,其避免不了一些子载波因深度衰落导致系统的误码率上升。

为了防止这种情况的发生,可以将OFDM技术与信道编码相结合,利用信道编码检错并纠错的功能,提高OFDM 系统的可靠性。

当下,各种信道编码技术如分组码、卷积码、RS码(Reed-Solomon Code)和Turbo码等已经广泛应用于OFDM系统中,还有一种具有更强的纠错能力的低密度奇偶校验码(LDPC)也被预期能够取得良好的系统性能[2]。

但各种层出不穷的编码方式在带来方便的同时,也造成了实际应用时选择困难的问题。

本文计划将已出现的信道编码技术进行仿真,通过比较最终的误码率来得到性能最优的一种编码方式。

文中利用MATLAB中的Simulink工具搭建了一个OFDM系统,仿真了OFDM 的保护间隔、交织、信道估计和均衡、调制解调算法,重点分析了改变信道编码算法对系统误码率的影响,并得出编码能力最强的一种编码算法用于进一步研究。

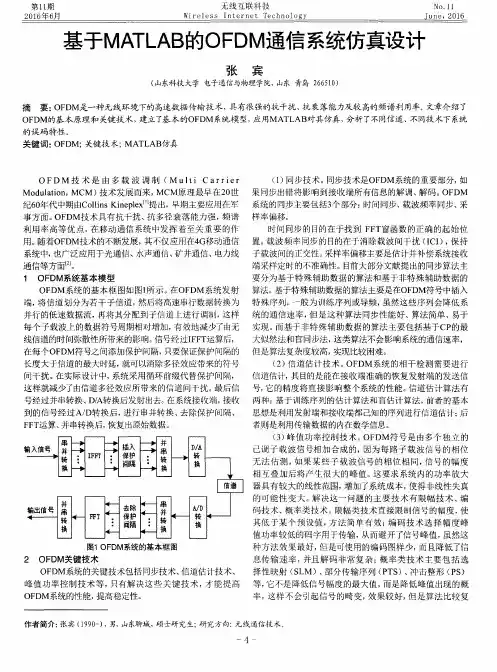

基于MATLAB的OFDM通信系统仿真设计

基于MATLAB的OFDM通信系统仿真设计

图 1 OFDM系统 的 基 本 框 图
种方法 效果最好 ,但 是可使用的编码 图样少,而且降低了信
2 OFDM关键技术
息传输 速率 ,并且解 码非常复杂 ;概率 类技术 主要包括 选
OFDM系统的关键技术包括同步技术、信道估计技术、 择性 映射 (sLM)、部分传输序列 (PTS)、冲击整形 (Ps)
用。随着OFDM技术的不断发展,其不仅应用在4G移动通信 置。载波频率同步 的目的在于消除载波 间干扰 (ICI),保 持
系统 中,也广泛应用于光通信、水声通信、矿井通信、电力线 子载波间的正交性 。采样率偏移主要是估计并补偿系统接收
通信 等 方面 J。
端采样定时的不准确性。目前大部分文献提 出的同步算法主
在每个OFDM符号之 间添加保护间隔,只要保证保护间隔的 但是算法复杂度较高,实现 比较 困难 。
长度大于信道的最大时延 ,就可以消除多径效应带来 的符号
(2)信道估计技术 。OFDM系 统的相干检测 需要进行
间干扰。在实 际设计 中,系统采用循环前缀代替保护 间隔, 信道估计,其目的是能在接收端准确 的恢复发射端的发送信
z z z PsgiolePfrp
0 F D M 技 术 是 由 多 载 波 调 制 (M U lt i C a r r i e r
(1)同步技术 。同步技术是OFDM系统 的重要部分,如
Modulation,MCM)技术发 展而来,MCM原理最早在20世 果同步出错将影响到接 收端所有信息的解调、解码。OFDM
FFT运算、并串转换后,恢复出原始数据 。
者则是利用传输数据的内在数学信息。
(3)峰值功 率控制技 术。OFDM符号是 由多个 独立 的

基于MATLAB的OFDM的仿真

基于MATLAB的OFDM的仿真

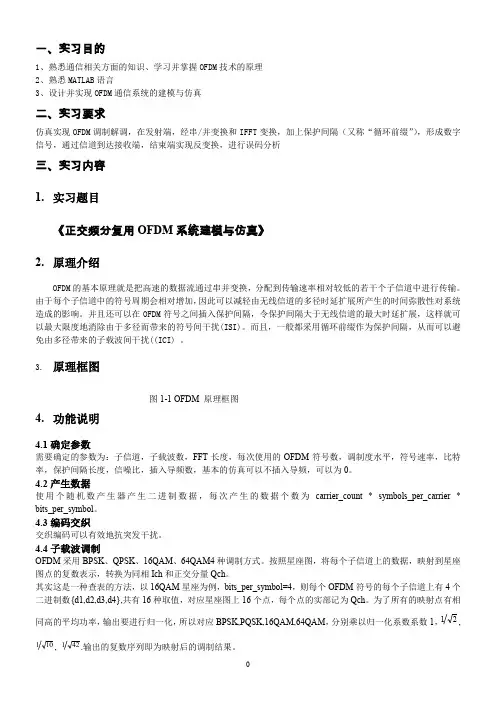

一、实习目的1、熟悉通信相关方面的知识、学习并掌握OFDM技术的原理2、熟悉MATLAB语言3、设计并实现OFDM通信系统的建模与仿真二、实习要求仿真实现OFDM调制解调,在发射端,经串/并变换和IFFT变换,加上保护间隔(又称“循环前缀”),形成数字信号,通过信道到达接收端,结束端实现反变换,进行误码分析三、实习内容1.实习题目《正交频分复用OFDM系统建模与仿真》2.原理介绍OFDM的基本原理就是把高速的数据流通过串并变换,分配到传输速率相对较低的若干个子信道中进行传输。

由于每个子信道中的符号周期会相对增加,因此可以减轻由无线信道的多径时延扩展所产生的时间弥散性对系统造成的影响。

并且还可以在OFDM符号之间插入保护间隔,令保护间隔大于无线信道的最大时延扩展,这样就可以最大限度地消除由于多径而带来的符号间干扰(ISI)。

而且,一般都采用循环前缀作为保护间隔,从而可以避免由多径带来的子载波间干扰((ICI) 。

3.原理框图图1-1 OFDM 原理框图4.功能说明4.1确定参数需要确定的参数为:子信道,子载波数,FFT长度,每次使用的OFDM符号数,调制度水平,符号速率,比特率,保护间隔长度,信噪比,插入导频数,基本的仿真可以不插入导频,可以为0。

4.2产生数据使用个随机数产生器产生二进制数据,每次产生的数据个数为carrier_count * symbols_per_carrier * bits_per_symbol。

4.3编码交织交织编码可以有效地抗突发干扰。

4.4子载波调制OFDM采用BPSK、QPSK、16QAM、64QAM4种调制方式。

按照星座图,将每个子信道上的数据,映射到星座图点的复数表示,转换为同相Ich和正交分量Qch。

其实这是一种查表的方法,以16QAM星座为例,bits_per_symbol=4,则每个OFDM符号的每个子信道上有4个二进制数{d1,d2,d3,d4},共有16种取值,对应星座图上16个点,每个点的实部记为Qch。

基于MATLAB的OFDM的仿真

基于MATLAB的OFDM的仿真

一、实习目的1、熟悉通信相关方面的知识、学习并掌握OFDM技术的原理2、熟悉MATLAB语言3、设计并实现OFDM通信系统的建模与仿真二、实习要求仿真实现OFDM调制解调,在发射端,经串/并变换和IFFT变换,加上保护间隔(又称“循环前缀”),形成数字信号,通过信道到达接收端,结束端实现反变换,进行误码分析三、实习内容1.实习题目《正交频分复用OFDM系统建模与仿真》2.原理介绍OFDM的基本原理就是把高速的数据流通过串并变换,分配到传输速率相对较低的若干个子信道中进行传输。

由于每个子信道中的符号周期会相对增加,因此可以减轻由无线信道的多径时延扩展所产生的时间弥散性对系统造成的影响。

并且还可以在OFDM符号之间插入保护间隔,令保护间隔大于无线信道的最大时延扩展,这样就可以最大限度地消除由于多径而带来的符号间干扰(ISI)。

而且,一般都采用循环前缀作为保护间隔,从而可以避免由多径带来的子载波间干扰((ICI) 。

3.原理框图图1-1 OFDM 原理框图4. 功能说明4.1确定参数需要确定的参数为:子信道,子载波数,FFT 长度,每次使用的OFDM 符号数,调制度水平,符号速率,比特率,保护间隔长度,信噪比,插入导频数,基本的仿真可以不插入导频,可以为0。

4.2产生数据使用个随机数产生器产生二进制数据,每次产生的数据个数为carrier_count * symbols_per_carrier * bits_per_symbol 。

4.3编码交织交织编码可以有效地抗突发干扰。

4.4子载波调制OFDM 采用BPSK 、QPSK 、16QAM 、64QAM4种调制方式。

按照星座图,将每个子信道上的数据,映射到星座图点的复数表示,转换为同相Ich 和正交分量Qch 。

其实这是一种查表的方法,以16QAM 星座为例,bits_per_symbol=4,则每个OFDM 符号的每个子信道上有4个二进制数{d1,d2,d3,d4},共有16种取值,对应星座图上16个点,每个点的实部记为Qch 。

基于Matlab的OFDM系统设计与仿真

基于Matlab的OFDM系统设计与仿真

目录1绪论 (1)1.1课题研究背景及意义 (1)1.2无线通信 (1)1.2.1无线通信概述 (1)1.2.2无线信道特性 (2)1.3 OFDM概述及应用 (3)1.3.1 OFDM的发展 (3)1.3.2 OFDM的关键技术 (3)1.3.3 OFDM的优缺点 (4)2 OFDM基本原理 (6)2.1原理及数学描述 (6)2.1.1 OFDM基本原理 (6)2.1.2串并转换 (6)2.1.3子载波调制 (7)2.1.4 DFT变换 (10)2.1.5保护间隔、循环前缀和子载波数选择 (11)2.1.6 OFDM基本参数的选择 (14)2.1.7 QPSK调制 (15)2.1.8 QPSK信号的产生 (18)3 OFDM的系统仿真 (20)3.1 MATLAB特点与功能 (20)3.2 OFDM系统收发机 (20)3.3 OFDM系统仿真 (22)3.3.1串行数据的产生 (22)3.3.2串并转换 (23)3.3.3 QPSK调制 (25)3.3.4 QPSK调制星座图 (29)3.3.5 IFFT/FFT运算 (30)3.3.6保护间隔和循环前缀 (32)3.3.7并串转换 (34)3.3.8加入高斯噪声 (35)3.3.9 QPSK解调 (37)3.3.10接收信号 (38)3.4系统误码率的分析 (38)3.5 BER性能曲线 (40)3.6本章小结 (41)参考文献 (42)附录 (43)致谢........................................................................................................................... 错误!未定义书签。

摘要随着人们对通信数据化、宽带化、个人化和移动化的需求,OFDM技术在综合无线接入领域得到广泛应用,它将是第四代移动通信的核心技术之一。

无线通信原理-基于matlab的ofdm系统设计与仿真

无线通信原理-基于matlab的ofdm系统设计与仿真

无线通信原理-基于matlab的ofdm系统设计与仿真基于matlab的ofdm系统设计与仿真摘要OFDM即正交频分复用技术,实际上是多载波调制中的一种。

其主要思想是将信道分成若干正交子信道,将高速数据信号转换成并行的低速子数据流,调制到相互正交且重叠的多个子载波上同时传输。

该技术的应用大幅度提高无线通信系统的信道容量和传输速率,并能有效地抵抗多径衰落、抑制干扰和窄带噪声,如此良好的性能从而引起了通信界的广泛关注。

本文设计了一个基于IFFT/FFT算法与802.11a标准的OFDM系统,并在计算机上进行了仿真和结果分析。

重点在OFDM系统设计与仿真,在这部分详细介绍了系统各个环节所使用的技术对系统性能的影响。

在仿真过程中对OFDM信号使用QPSK 调制,并在AWGN信道下传输,最后解调后得出误码率。

整个过程都是在MATLAB环境下仿真实现,对ODFM系统的仿真结果及性能进行分析,通过仿真得到信噪比与误码率之间的关系,为该系统的具体实现提供了大量有用数据。

- 1 -第一章 ODMF系统基本原理1.1多载波传输系统多载波传输通过把数据流分解为若干个子比特流,这样每个子数据流将具有较低的比特速率。

用这样的低比特率形成的低速率多状态符号去调制相应的子载波,构成了多个低速率符号并行发送的传输系统。

在单载波系统中,一次衰落或者干扰就会导致整个链路失效,但是在多载波系统中,某一时刻只会有少部分的子信道会受到衰落或者干扰的影响。

图1,1中给出了多载波系统的基本结构示意图。

图1-1多载波系统的基本结构多载波传输技术有许多种提法,比如正交频分复用(OFDM)、离散多音调制(DMT)和多载波调制(MCM),这3种方法在一般情况下可视为一样,但是在OFDM中,各子载波必须保持相互正交,而在MCM则不一定。

1.2正交频分复用OFDM就是在FDM的原理的基础上,子载波集采用两两正交的正弦或余弦函sinm,tcosn,t数集。
