英国贝丁顿零碳社区演示教学
合集下载
中国城市的第二次转型
缺点： 经过10年的居住验证之后，这个21世纪的“零碳乌托邦”正陷入“崩溃”的困顿和尴尬。 贝丁顿的核心技术——热电联产设施（CH P）麻烦不断，生活污水处理设施也已经失 灵了。目前，贝丁顿的可再生能源比例已经从2003年的80%锐减到目前的11%，与 伦敦的其他住宅区一样，也需要依赖国家电网的供电。供水的情况也一样，在降水 稀少季节，贝丁顿几乎没有存储和再利用的冲厕用水，不得不依靠公共供水
绿色政府：绿色建设需要政府的政策支持，只有城市管理者站在科学的 角度来管理城市，城市才能实现以人为本的建设目的。
3.宜居
首先是就业。经济来源。第二是“居者有其屋”，第三是有 安全感，治安状况，人际关系。第四是受教育的情况和文 化氛围，。第五就是要有完备的社会保障和较好的医疗 保健条件，最后是要有好的生态环境，包括水、空气、声 环境以及食品安全。
低碳特色
1.资源的循环利利用：供人休憩的木凳是用回收木材做的，所有的扶手栏杆 都取材自回收而来的脚手架。 2.贝丁顿社区建有良好的公共交通网络，包括两个通往伦敦的火车站台和社区 内部的两条公交线路。开发商还建造了宽敞的自行车库和自行车道。遵循“步行者 优先”的政策，人行道上有良好的照明设备，四处都设有婴儿车、轮椅通行的特殊 通道。社区为电动车辆设置免费的充电站。其电力来源于所有家庭装配的太阳能 光电板 3.活动：经常在社区俱乐部组织一些诸如零碳时装秀、宣传包装减量之类的 活动，为居民提供绿色生活的建议。 4.绿色能源：社区所有的能源都应来源于太阳能、风能、生物质能等可再生能源。 产生的多余电量还可并入国家电网，被高价回收。 5.循环资源：利用芦苇湿地对生活污水进行过滤，用来冲洗厕所、浇灌花园。 整个小区只使用可再生资源产生的能源，就能满足居民生活所需，不需要向大气 释放二氧化碳。用屋檐上流下来的雨水冲洗马桶、浇灌花草，水龙头里流出的是 用太阳能加热的水，烧饭用的沼气是食物残渣在地下发酵产生的，居住者自己身体 散生的热量也能精准地收集并充分利用。
贝丁顿生态社区【精选】
房屋都是朝南。屋顶的流线型设计，是为了够取得最丰
足的阳光。 家家户户都装上太阳能光电板，家中的热水和电车充电
光
都来自暖暖的阳光。
所有房屋都采用高质量的绝缘材料，每座房屋有三百毫米厚的 墙壁，保证吸收的热量在五天内不会消散;窗户的玻璃有三层，尽 可能多地吸收热量，
而屋顶花园的植物
（一种称为“景天”
水
作为伦敦贝丁顿零碳生态社区的模型，上 海世博会城市最佳实践区的零碳馆也是由 邓斯特和他的团队设计完成。
“上海世博会中的零碳馆，源于却又高 于其原型伦敦贝丁顿零碳生态社区，”邓 斯特说，“贝丁顿所用到的低碳技术和理 念，在上海世博会零碳馆中几乎都有体现， 并且经过这些年的技术发展，世博会零碳 馆在某些方面更为领先。”
贝丁顿生态村的设计理念就是围绕“零碳” 二字，整个小区只使用可再生资源产生的 能源，就能满足居民生活所需，不需要向 大气释放二氧化碳，以有效减少能源、水 和汽车的使用率。用屋檐上流下来的雨水 冲洗马桶、浇灌花草，水龙头里流出的是 用太阳能加热的水，烧饭用的沼气是食物 残渣在地下发酵产生的，居住者自己身体 散生的热量也能精准地收集并充分利用。
水资源也妥善规划利用。除了家家都有雨水收集设备， 每次降雨结束时，生态村的大储水池里便蓄满了雨水。
而在进入储水池之前，雨水还要经过自动净化过滤器的 过滤，居民就可以用这种简单过滤的雨水，直接清洗卫 浴、灌溉树木以及公园水景，而社区的废水也经过社区 的生态湿地和温室等的净化作用，才排入邻近的河川之 中。
在全世界对能源问题高度关注的 今天，贝丁顿的建成和杰出表现 让我们看到了希望，也许为高纬度岛国，冬季寒冷漫长，有半年时间都为采暖期。 为了减少采暖对能源的消耗，设计师精心选择建筑材料并巧妙 地循环使用热能，基本实现了零采暖。生态村的所有住宅都朝 南，为的是最大限度地从太阳光中吸收热量。每家每户都有一 个玻璃阳光房，玻璃材料都是双层低辐射真空玻璃。夏天将阳 光房的玻璃打开后就成为敞开式阳台，有利于散热，冬天关闭 阳光房的玻璃可以充分保存从阳光中吸收的热量。
足的阳光。 家家户户都装上太阳能光电板，家中的热水和电车充电
光
都来自暖暖的阳光。
所有房屋都采用高质量的绝缘材料，每座房屋有三百毫米厚的 墙壁，保证吸收的热量在五天内不会消散;窗户的玻璃有三层，尽 可能多地吸收热量，
而屋顶花园的植物
（一种称为“景天”
水
作为伦敦贝丁顿零碳生态社区的模型，上 海世博会城市最佳实践区的零碳馆也是由 邓斯特和他的团队设计完成。
“上海世博会中的零碳馆，源于却又高 于其原型伦敦贝丁顿零碳生态社区，”邓 斯特说，“贝丁顿所用到的低碳技术和理 念，在上海世博会零碳馆中几乎都有体现， 并且经过这些年的技术发展，世博会零碳 馆在某些方面更为领先。”
贝丁顿生态村的设计理念就是围绕“零碳” 二字，整个小区只使用可再生资源产生的 能源，就能满足居民生活所需，不需要向 大气释放二氧化碳，以有效减少能源、水 和汽车的使用率。用屋檐上流下来的雨水 冲洗马桶、浇灌花草，水龙头里流出的是 用太阳能加热的水，烧饭用的沼气是食物 残渣在地下发酵产生的，居住者自己身体 散生的热量也能精准地收集并充分利用。
水资源也妥善规划利用。除了家家都有雨水收集设备， 每次降雨结束时，生态村的大储水池里便蓄满了雨水。
而在进入储水池之前，雨水还要经过自动净化过滤器的 过滤，居民就可以用这种简单过滤的雨水，直接清洗卫 浴、灌溉树木以及公园水景，而社区的废水也经过社区 的生态湿地和温室等的净化作用，才排入邻近的河川之 中。
在全世界对能源问题高度关注的 今天，贝丁顿的建成和杰出表现 让我们看到了希望，也许为高纬度岛国，冬季寒冷漫长，有半年时间都为采暖期。 为了减少采暖对能源的消耗，设计师精心选择建筑材料并巧妙 地循环使用热能，基本实现了零采暖。生态村的所有住宅都朝 南，为的是最大限度地从太阳光中吸收热量。每家每户都有一 个玻璃阳光房，玻璃材料都是双层低辐射真空玻璃。夏天将阳 光房的玻璃打开后就成为敞开式阳台，有利于散热，冬天关闭 阳光房的玻璃可以充分保存从阳光中吸收的热量。
贝丁顿生态社区 PPT
零能耗产品C-屋顶花园防水和超级保温
零能耗产品C是一个完全 防水并高度隔热的系统，我 们称之为“屋顶花园”。这 一系统由水平屋面板及其上 的300mm厚覆土和普通草皮 顶了北起组 外 生 这 分 居花一，在面成活在住绿少园个避零看。质标者色见在厚免，能它量准愿空的办重了耗花提，的意间特公的通建园供从三，，色空保常筑渐了而层还提。间温北的次一使公可高同上 屋 向北从个房寓以了时方 面 花侧地私 产 里 在居 ，形 。 园，面人 增 是 屋民 如成 从 带屋升室 值 十 顶的 果。
设计理念：建筑师 比尔•邓斯特的设计 理念是不牺牲现代 生活舒适性的前提 下，建造节能环保 的和谐社区。
设计目标：建成一 个“零化石能耗发 展社区”，即整个
零能耗 ZED
任何达到零碳标准的方案 都可以申请取得ZED资质， 完所全有零的碳居发住展和的办技公术所标需准 包的括采：暖及热水均由基地 内的可再生能源提供 零能耗建筑将对热力和 电力的需求降低到新的 层次,尽可能提高被动 式能源比例 基地内的可再生能源中 心提供充足的电力以满
零能耗产品G-可再生能源方案
·碎木热电联产
一个热电联产(CHP)设 备同时产生电能和热能， 与一个工作效率约为44％ 的传统发电站相比，一个 CHP设备在提高总效率的 基础上还减少了CO₂的排 放。一个以碎木为燃料的 CHP装置与燃烧矿物燃料 的CHP装置所用设备相同，
零能耗产品G-可再生能源方案
贝丁顿零能耗生态社区
Beddington Zero Energy Development
目录/Context
1、项目简介 2、技术要点 3、启示与借鉴 4、相关案例介绍
1、项目简介
Site SiAte B 伦 敦 区位：贝丁顿生态村位于伦敦南部萨顿市贝丁顿 地区，坐落在一片居民区中。
零碳生态社区案例：伦敦贝丁顿生态城
工作人员60人;
➢所获奖励：自建成以来，已得到了10多个建筑、能源设计奖。是
2010上海世博会城市最佳实践区伦敦案例。
公寓
阳光区
非阳光工作区
雨水蓄水池 马车道
居住/工作间
绿地
1
伦敦贝丁顿生态城 环保生态的可持续设计理念，树立全球零耗能社区和绿色科技的标杆。
概况：位于伦敦南部萨顿区贝丁顿地区， 2002年建成，占地1公顷，是英国第一个也是最大的“零碳”生态社区，是将环保生态科学理念引入现实 生活的第一个成规模的范例。
➢全方位的零耗能设计：利用太阳热能作室 风车发电机
然通风系统的特殊风貌设计、利用太阳能和生物能等清洁能源供应
生活水电、独立的污水处理和雨水收集系统；便利的公共交通，实
行“绿色交通计划”。
➢小区规模：共有99套住宅、 1405平方米的办公区以及1个展览
中心、1家幼儿园、1家社区俱乐部和1个足球场，共有居民210人，
英国零碳馆
绿色屋顶 Green roofs
• 绿色屋顶是在一层薄层沙砾中使用景天植物培养 成为房顶，亦或者在较厚的泥土（150～300毫米 深）上种植草本植物，花卉草药甚至蔬菜。相对 于泥土屋顶，这种结构只需占用较少的房顶并没 有额外的结构需求，另外一个景天植物屋顶的优 点是不需要对其进行维护。 • 绿色屋顶能通过存储雨水和让雨水缓缓房顶增加了生物多样性，并能为昆虫，鸟类 和小动物提供适合生存的空间。这将使因为建造 建筑物而消失的地面上的自然景观重新回到房顶。 • 绿色房顶能在炎热气候，通过泥土中水分的蒸发 作用，为建筑物和城市带来清凉的环境。
• 溶液除湿 溶液除湿是利用空气和易吸湿的盐溶液接触，使空 气中的水蒸气吸附于盐溶液中而实现的空气除湿过程。溶液 对空气除湿后自身会变稀，需要再生，根据再生驱动源的 不同，可将溶液除湿系统 分为两类：电驱动方式和 热驱动方式。 零碳馆利用 太阳能热水驱动溶液再生 并且确保进入馆内新风的 除湿以及降温处理。 （溶液除湿再生量：10kg/h） • 光伏发电 太阳能电池板将太阳的辐射能力 转换为电能，光电直接转换方式利用光电效 应。将太阳辐射能直接转换成电能。建筑上 的应用将太阳能光伏系统与屋顶相结合，通 过最佳的太阳能吸收角度将太阳能转化为供 零碳馆运营所需要的电能。 光伏板面积：400㎡ 峰值发电功率：64KW ㎡
• 保温墙体 正如冰箱制冷需要高效的保温一般，零碳馆使 用300毫米厚的保温材料以防止夏季的热量逃逸。同时确 保夏季能够降低制冷量。并且在没有室内供暖装置，却能 在大多数温带气候的冬季保持舒适的室内温度。 墙体由内而外： 13mm抹灰层+140mm混凝土砌块+300mmXPS+外墙面材 料 墙体保温U值0.11～0.3W/M2k • 雨水回收 屋面及阳台雨水， 经零碳馆专用管道 收集后排入设置于 南楼西侧的地下雨 水贮水池，经过集 成式雨水处理设备 处理后，贮存于雨 水清水池，处理后 的雨水加压采用变频系统。通过回收的雨水为中水利用和 灌溉用水。 雨水回收设计处理水量：5m3/h

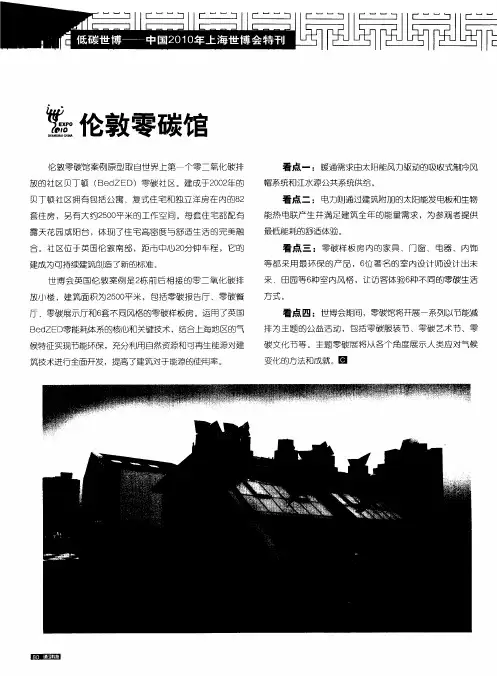

伦敦零碳馆
看 点 三 ：零碳样板房内的家具 、门窗 、电器、内饰
等 都 采 用 最 环 保 的 产 品 ，６ 著 名 的 室 内设 计 师设 计 出未 位 来 、田 园等 ６ 室 内风 格 ，让 访 客体 验 ６ 不 同的 零 碳 生活 种 种 方式。
厅 、零碳展示厅和６ 套不同风格的零碳样板房 。运用了英国
义 是 指零 化 石 能 源开 发 。 零碳 中心 设计 了第 一 个 ．也 是 世 界 上迄
今 为 止 最 大 的 零 碳 村 ＢＥＤ ＺＥＤ ．零 碳 中 心 致 力 于 推 广 全 球 领 先 的
的设计 和 可 持 续发 展 理念 。零 碳 中心 相 信 可 持 续社 区应 当是 广大 民众 支 付得 起 的和 易于 建造 的 。 ２０ ０ ９年５ 零 碳 中心 在北 安 普 顿 的 项 目成 为英 国在 册 的 第一 月
个人和企业持续成为零碳联盟中可持续发展的重要成员。
ｌ 零 碳 中 心
零碳 中心是 建 筑 业 节 能减 排 和 可持 续 发 展 的先 锋 。ＺＥＤ的含
的 零碳 城市 设计 规 划合 同。
此 外零 碳 中心 在 中 国还 有几 个其 他 的设 计和 规 划项 目。 自２ ０ 年起 ，零 碳 中心 在 中国开 始开 发经济 适用 的可再 生能源 ０４ 供应 链 以减低 零碳 在英 国 的发展 。一 些 大的供 应商 包括 皇 明太 阳能 和 尚德 电力若 干年 前就 已是 零碳 中心体 系中 的供应 商 。使用 来 自中
： ｊ
世博零碳馆 ： 零碳理念 与实践
口 零碳中心中 国区、上海翎碳建筑科技有限公 司 陈 硕
希望零碳馆在世博期间实现三个生活中的小小改变：第一个是希望通过零碳馆能够使每一个来到
绿色建筑经典案例
绿色建筑经典案例那我得给你讲讲上海建科中心这个超酷的绿色建筑案例。
这个建科中心啊，就像一个绿色的魔法城堡。
从外面看，它的屋顶就很有特色，那上面可不是简单的平平的屋顶，而是长满了各种植物，就像给大楼戴了一顶超级大的绿色帽子。
这些植物可不只是为了好看，它们就像一个个小小的环境卫士。
夏天的时候，它们能挡住炽热的阳光，让大楼里面不会热得像蒸笼一样，这样就可以少开好多空调，超级节能呢。
再看看大楼的外墙，它的设计也很巧妙。
就像是给大楼穿了一件会呼吸的衣服，能够根据外面的温度和湿度自动调节，让里面的人总是感觉很舒服。
而且，大楼里面的采光也棒极了。
窗户的位置和大小都是精心设计过的，白天的时候，阳光可以直接洒进来，就像大自然给大楼开了免费的灯一样，能减少很多电灯的使用。
还有哦，这个建科中心的水资源利用也很绝。
它有一套复杂又厉害的雨水收集系统，就像一个超级大的水桶在默默地收集雨水。
收集来的雨水经过处理后，可以用来浇灌屋顶的植物，还能用来冲厕所，一点都不浪费水资源。
另外一个很棒的案例是英国的贝丁顿零碳社区。
这个社区啊，就像是一个自给自足的绿色小世界。
那里的房子长得都很有趣，它们的朝向都是为了能最大程度地利用阳光。
房子的屋顶上装着好多太阳能板，这些太阳能板就像一个个小太阳，把阳光转化成电能，供给房子里的居民使用。
社区里还有很多风力发电机，只要风一吹，它们就欢快地转起来发电。
所以啊，这个社区的居民用电很多时候都不用依赖外面的电网，自己就能搞定。
社区里的垃圾处理也很有一套。
他们可不是随随便便就把垃圾扔掉，而是进行分类回收利用。
比如食物垃圾，会被用来堆肥，变成滋养植物的好肥料。
而且社区里到处都是绿树成荫，花草繁茂，就像住在一个大花园里一样。
这里的居民出行也很环保，很多人都骑自行车或者坐社区里的电动小巴士，尾气排放什么的，在这个社区里几乎不存在。
这两个绿色建筑案例是不是很厉害呢？它们就像绿色建筑界的明星，给其他建筑树立了很好的榜样。
零碳社区——英国贝丁顿
零碳社区——英国贝丁顿
英国为高纬度岛国，冬季寒冷漫长，有半年时间都为采暖期。
为减少建筑能耗，设计者探索了一种零采暖模式：生态村的所有住宅都朝南，每家每户都有一个玻璃阳光房。
屋面、外墙和楼板选用了300毫米厚的绝热材料，窗户选用内充氩气的三层玻璃，窗框选用木材以减少传热。
自然通风系统得到了精心的设计，BedZED屋顶上矗立着一排排色彩鲜艳、外观奇特的热压“风帽”(WindCowl)，源源不断地将新鲜空气送入房间。
这种被动式通风装置完全由风力驱动，可随风向的改变而转动，利用风压给建筑内部提供新鲜空气，排出室内的污浊空气。
此外，其内部设有热交换器，可回收排出废气中的50％—70％的热量，从而来预热室外寒冷的新鲜空气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
米查姆
BedZed 汉克站
两个通往伦敦的火车站台
18
绿色交通计划
提供电动汽车充电车位，鼓励采用环保电动汽车 汽车俱乐部提倡汽车共享以及租用等形式 自行车博士提供自行车的修理维护，举办各类自行车赛事，
促进自行车使用及满足彼此间了解 针对新入户居民，每月举行欢迎晚会并提供公共交通信息
这些措施促使贝丁顿零碳社区的小汽
居住空间
工作空间
5
成本低廉的示范建筑建设
贝丁顿社区在建造过程中因“就近取材”和大量使用回收 建材而大大降低了成本。为了节约能源，建筑的95%结构 用钢材是从35英里内的拆毁建筑场地回收的。其中部分来 自一个废弃的火车站。许多木料和玻璃都是从附近的工地 上“拣”的。建筑窗框选用木材而不是未增塑聚氯乙烯， 仅这一项就相当于在制造过程中减少了10%以上(约800吨 )的二氧化碳排放量。
热水能耗 电力需求 耗水量 普通汽车行驶里程
Beddington 零碳社区
徐铭英 1
基本概况Байду номын сангаас
• 贝丁顿（BedZED）零碳社区，位于伦敦西南的萨顿镇， 占地1.65公顷，包括82套公寓和2500平方米的办公和商 住面积，于2002年完工。社区内通过巧妙设计并使用可 循环利用的建筑材料、太阳能装置、雨水收集设施等措施 ，成为英国第一个，也是世界上第一个零二氧化碳排放社 区。曾获得可持续发展奖，被列入“斯特林奖”的候选名 单，是上海世博会零碳社区的原型。
材废弃物发电。
① 周边地区的 木材废料 ② 邻近速生林
自动流入
碎木材片
干燥机
气体发生器
H2
CO 可燃气体
CH4
受限空气流
加热
气化过程
1.树木成长过程中吸收了二氧化碳。在燃烧过程中等量释放出来。因此它是一种零温室气体。 2.小区有一片三年生的70公顷速生林，每年砍伐其中的三分之一，并补种上新的树苗，以此循环。 15
13
零能耗的通风系统
风帽—是以风为动力的自然通风管道。风帽的一个通道排 出室内的污浊空气。而另一通道则将新鲜空气输送进来。 在此过程中，废气中的热量同时对室外寒冷的新鲜空气进 行预热，最多能挽回70%的热通风损失。
14
零排放的能源供应系统
• 贝丁顿社区采用热电联产系统为社区居民提供生活用电和
热水。热电联产发电站不使用天然气和电力。而是使用木
2
上海世博会零碳馆
贝丁顿零碳社区
3
特点：
1. 混合型社区开发模式 2. 成本低廉的示范建筑建设 3. 零能耗的采暖系统 4. 零能耗的通风系统 5. 零排放的能源供应系统 6. 循环利用的节水系统 7. 绿色出行模式
4
混合型社区开发模式
产居一体：
住宅区向南，以便于白天吸收热量；
工作间靠北，以减少白天办公过多热气，减少冷气需求。
保温隔热棉
9
零能耗的采暖系统—保温窗户
3.窗户选用内充氩气的三层玻璃窗； 窗框采用木材以减少热传导等。
中空玻璃
节能玻璃的对比
吸热玻璃
热反射玻璃
中空玻璃
优点
具有透光性， 防辐射，可吸 收太阳可见光
反射能力强， 保持隐秘性
隔音效果比较 好，防辐射， 运动比较灵活
缺点 隔音效果一般
玻璃表层增加 金属物质，导 致透光性一般
循环利用的节水系统
社区建有独立完善的污水处理系统和雨水收集系统。生活废水被送到小区内 的生物污水处理系统净化处理，部分处理过的中水和收集的雨水被储存后用 于冲洗马桶。其后，这些水即可进行净化处理。并在芦苇湿地中进行生物回 收。而多余的中水则通过铺有砂砾层的水坑渗入地下。重新被土壤吸收。
16
循环利用的节水系统—节水装置
20
绿色交通计划
提供电动汽车充电车位，鼓励采用环保电动汽车 汽车俱乐部提倡汽车共享以及租用等形式 自行车博士提供自行车的修理维护，举办各类自行车赛事，
促进自行车使用及满足彼此间了解 针对新入户居民，每月举行欢迎晚会并提供公共交通信息
21
住户价值
◆舒适和谐与生活支出双赢 ◆入住第一年的监测数据（较平均水平的减少量）：
6
零能耗的采暖系统
英国夏季温度适中，冬季寒冷漫长。有大约半年为采暖期。 针对这一特点，在贝丁顿项目中。建筑师通过各种措施减 少建筑热损失及充分利用太阳热能，以实现不用传统采暖 系统的目标。
7
1.各建筑物紧凑相邻， 以减少建筑的总散热面积
8
零能耗的采暖系统—保温墙体
2.建筑墙壁的厚度超过50厘米，中间还有一层隔热夹层防止 热量流失，在无暖气和空调的情况下，夏季室温为20℃-25摄氏度，冬季室温为10℃--15℃；
工艺较复杂， 成本也较高
适用 夏热冬冷或 范围 夏热冬暖地区
夏热冬冷或 夏热冬暖地区
严寒地区
中间6-16mm干
厚度 2-6mm
3-12mm
燥气体，玻璃
3-15mm
10
零能耗的采暖系统—玻璃暖房、太阳能
4.每户住宅都设计有朝阳的玻璃房。可以最大限度地吸收阳 光带来的热量。向阳面的部分玻璃窗和屋顶安装透明太阳 能板，用于充电和电力入网，还能采集热能。
设计者采用多种节水装置降低水的消耗量。比如，所有马 桶均采用控制冲水量的双冲按钮，一次冲水量比普通马桶 节水5—7升；采用节水喷头，每分钟水流量比普通喷头少 6升：节水龙头装有水流自动检测功能。每分钟水流量比 普通水龙头少13升。
17
绿色出行模式
社区建有良好的公共交通网络。包括两个通往伦敦的火车 站台和社区内部的两条公交线路。
阳光暖房
11
零能耗的采暖系统—蓄热建材
5.房屋使用了可积蓄热能的材质建造，温度过高时，房屋即 可自动储存热能，甚至可以保留每个家庭煮饭时所产生的 热量，等到温度降低时在自动释放，以此减少暖气的使用。
12
零能耗的采暖系统—屋顶绿化
6.社区建筑的屋顶还种植了大量的景天植物。以达到自然调 节室内温度的效果。冬日，景天类植物就是防止室内热量 流失的绿色屏障；夏天，这些隔热降温的绿色屏障上还会 开满鲜花，把整个贝丁顿装扮成美丽的大花园。
车使用量减少了65%，大大改善了空
气环境质量，降低了其油耗能。
19
汽车俱乐部
• CAR CLUB ① 当人们想去旅行时，汽车是最舒适的交通工具，贝丁顿社
区为了减少私家车的拥有数量，成立了“汽车俱乐部”。 ② 汽车俱乐部提供各种尺寸的车辆，以满足人们的不同需求。 ③ 居民按小时租用汽车，从而提高汽车的流动性。 ④ 汽车俱乐部里1辆汽车可代替4~6辆私家车的使用。
BedZed 汉克站
两个通往伦敦的火车站台
18
绿色交通计划
提供电动汽车充电车位，鼓励采用环保电动汽车 汽车俱乐部提倡汽车共享以及租用等形式 自行车博士提供自行车的修理维护，举办各类自行车赛事，
促进自行车使用及满足彼此间了解 针对新入户居民，每月举行欢迎晚会并提供公共交通信息
这些措施促使贝丁顿零碳社区的小汽
居住空间
工作空间
5
成本低廉的示范建筑建设
贝丁顿社区在建造过程中因“就近取材”和大量使用回收 建材而大大降低了成本。为了节约能源，建筑的95%结构 用钢材是从35英里内的拆毁建筑场地回收的。其中部分来 自一个废弃的火车站。许多木料和玻璃都是从附近的工地 上“拣”的。建筑窗框选用木材而不是未增塑聚氯乙烯， 仅这一项就相当于在制造过程中减少了10%以上(约800吨 )的二氧化碳排放量。
热水能耗 电力需求 耗水量 普通汽车行驶里程
Beddington 零碳社区
徐铭英 1
基本概况Байду номын сангаас
• 贝丁顿（BedZED）零碳社区，位于伦敦西南的萨顿镇， 占地1.65公顷，包括82套公寓和2500平方米的办公和商 住面积，于2002年完工。社区内通过巧妙设计并使用可 循环利用的建筑材料、太阳能装置、雨水收集设施等措施 ，成为英国第一个，也是世界上第一个零二氧化碳排放社 区。曾获得可持续发展奖，被列入“斯特林奖”的候选名 单，是上海世博会零碳社区的原型。
材废弃物发电。
① 周边地区的 木材废料 ② 邻近速生林
自动流入
碎木材片
干燥机
气体发生器
H2
CO 可燃气体
CH4
受限空气流
加热
气化过程
1.树木成长过程中吸收了二氧化碳。在燃烧过程中等量释放出来。因此它是一种零温室气体。 2.小区有一片三年生的70公顷速生林，每年砍伐其中的三分之一，并补种上新的树苗，以此循环。 15
13
零能耗的通风系统
风帽—是以风为动力的自然通风管道。风帽的一个通道排 出室内的污浊空气。而另一通道则将新鲜空气输送进来。 在此过程中，废气中的热量同时对室外寒冷的新鲜空气进 行预热，最多能挽回70%的热通风损失。
14
零排放的能源供应系统
• 贝丁顿社区采用热电联产系统为社区居民提供生活用电和
热水。热电联产发电站不使用天然气和电力。而是使用木
2
上海世博会零碳馆
贝丁顿零碳社区
3
特点：
1. 混合型社区开发模式 2. 成本低廉的示范建筑建设 3. 零能耗的采暖系统 4. 零能耗的通风系统 5. 零排放的能源供应系统 6. 循环利用的节水系统 7. 绿色出行模式
4
混合型社区开发模式
产居一体：
住宅区向南，以便于白天吸收热量；
工作间靠北，以减少白天办公过多热气，减少冷气需求。
保温隔热棉
9
零能耗的采暖系统—保温窗户
3.窗户选用内充氩气的三层玻璃窗； 窗框采用木材以减少热传导等。
中空玻璃
节能玻璃的对比
吸热玻璃
热反射玻璃
中空玻璃
优点
具有透光性， 防辐射，可吸 收太阳可见光
反射能力强， 保持隐秘性
隔音效果比较 好，防辐射， 运动比较灵活
缺点 隔音效果一般
玻璃表层增加 金属物质，导 致透光性一般
循环利用的节水系统
社区建有独立完善的污水处理系统和雨水收集系统。生活废水被送到小区内 的生物污水处理系统净化处理，部分处理过的中水和收集的雨水被储存后用 于冲洗马桶。其后，这些水即可进行净化处理。并在芦苇湿地中进行生物回 收。而多余的中水则通过铺有砂砾层的水坑渗入地下。重新被土壤吸收。
16
循环利用的节水系统—节水装置
20
绿色交通计划
提供电动汽车充电车位，鼓励采用环保电动汽车 汽车俱乐部提倡汽车共享以及租用等形式 自行车博士提供自行车的修理维护，举办各类自行车赛事，
促进自行车使用及满足彼此间了解 针对新入户居民，每月举行欢迎晚会并提供公共交通信息
21
住户价值
◆舒适和谐与生活支出双赢 ◆入住第一年的监测数据（较平均水平的减少量）：
6
零能耗的采暖系统
英国夏季温度适中，冬季寒冷漫长。有大约半年为采暖期。 针对这一特点，在贝丁顿项目中。建筑师通过各种措施减 少建筑热损失及充分利用太阳热能，以实现不用传统采暖 系统的目标。
7
1.各建筑物紧凑相邻， 以减少建筑的总散热面积
8
零能耗的采暖系统—保温墙体
2.建筑墙壁的厚度超过50厘米，中间还有一层隔热夹层防止 热量流失，在无暖气和空调的情况下，夏季室温为20℃-25摄氏度，冬季室温为10℃--15℃；
工艺较复杂， 成本也较高
适用 夏热冬冷或 范围 夏热冬暖地区
夏热冬冷或 夏热冬暖地区
严寒地区
中间6-16mm干
厚度 2-6mm
3-12mm
燥气体，玻璃
3-15mm
10
零能耗的采暖系统—玻璃暖房、太阳能
4.每户住宅都设计有朝阳的玻璃房。可以最大限度地吸收阳 光带来的热量。向阳面的部分玻璃窗和屋顶安装透明太阳 能板，用于充电和电力入网，还能采集热能。
设计者采用多种节水装置降低水的消耗量。比如，所有马 桶均采用控制冲水量的双冲按钮，一次冲水量比普通马桶 节水5—7升；采用节水喷头，每分钟水流量比普通喷头少 6升：节水龙头装有水流自动检测功能。每分钟水流量比 普通水龙头少13升。
17
绿色出行模式
社区建有良好的公共交通网络。包括两个通往伦敦的火车 站台和社区内部的两条公交线路。
阳光暖房
11
零能耗的采暖系统—蓄热建材
5.房屋使用了可积蓄热能的材质建造，温度过高时，房屋即 可自动储存热能，甚至可以保留每个家庭煮饭时所产生的 热量，等到温度降低时在自动释放，以此减少暖气的使用。
12
零能耗的采暖系统—屋顶绿化
6.社区建筑的屋顶还种植了大量的景天植物。以达到自然调 节室内温度的效果。冬日，景天类植物就是防止室内热量 流失的绿色屏障；夏天，这些隔热降温的绿色屏障上还会 开满鲜花，把整个贝丁顿装扮成美丽的大花园。
车使用量减少了65%，大大改善了空
气环境质量，降低了其油耗能。
19
汽车俱乐部
• CAR CLUB ① 当人们想去旅行时，汽车是最舒适的交通工具，贝丁顿社
区为了减少私家车的拥有数量，成立了“汽车俱乐部”。 ② 汽车俱乐部提供各种尺寸的车辆，以满足人们的不同需求。 ③ 居民按小时租用汽车，从而提高汽车的流动性。 ④ 汽车俱乐部里1辆汽车可代替4~6辆私家车的使用。
