英国贝丁顿零碳社区
贝丁顿生态社区 PPT
零能耗产品C-屋顶花园防水和超级保温
零能耗产品C是一个完全 防水并高度隔热的系统，我 们称之为“屋顶花园”。这 一系统由水平屋面板及其上 的300mm厚覆土和普通草皮 顶了北起组 外 生 这 分 居花一，在面成活在住绿少园个避零看。质标者色见在厚免，能它量准愿空的办重了耗花提，的意间特公的通建园供从三，，色空保常筑渐了而层还提。间温北的次一使公可高同上 屋 向北从个房寓以了时方 面 花侧地私 产 里 在居 ，形 。 园，面人 增 是 屋民 如成 从 带屋升室 值 十 顶的 果。
设计理念：建筑师 比尔•邓斯特的设计 理念是不牺牲现代 生活舒适性的前提 下，建造节能环保 的和谐社区。
设计目标：建成一 个“零化石能耗发 展社区”，即整个
零能耗 ZED
任何达到零碳标准的方案 都可以申请取得ZED资质， 完所全有零的碳居发住展和的办技公术所标需准 包的括采：暖及热水均由基地 内的可再生能源提供 零能耗建筑将对热力和 电力的需求降低到新的 层次,尽可能提高被动 式能源比例 基地内的可再生能源中 心提供充足的电力以满
零能耗产品G-可再生能源方案
·碎木热电联产
一个热电联产(CHP)设 备同时产生电能和热能， 与一个工作效率约为44％ 的传统发电站相比，一个 CHP设备在提高总效率的 基础上还减少了CO₂的排 放。一个以碎木为燃料的 CHP装置与燃烧矿物燃料 的CHP装置所用设备相同，
零能耗产品G-可再生能源方案
贝丁顿零能耗生态社区
Beddington Zero Energy Development
目录/Context
1、项目简介 2、技术要点 3、启示与借鉴 4、相关案例介绍
1、项目简介
Site SiAte B 伦 敦 区位：贝丁顿生态村位于伦敦南部萨顿市贝丁顿 地区，坐落在一片居民区中。
零碳生态社区案例：伦敦贝丁顿生态村
住户总能源需求
热量需求
热水能耗
用水降低
电力需求
普通汽车行驶里程
降低60%
பைடு நூலகம்
降低90%
降低57%
降低50%
降低25%
降低65%
案例启示
• 生态与高科技结合，引领全新零碳生活 • 系统规划设计结合政策执行，推动项目落实 • 民间集资、政府引导，多方合作创造共赢
1
零碳生态社区案例：伦敦贝丁顿生态村
绿色屋顶
空中花园
空中花园工作室 风车发电机
公寓
阳光区
非阳光工作区
雨水蓄水池 马车道
居住/工作间
绿地
少包装、低碳的
高质量食物
快递安全箱
零碳运输车：电 沼气池：利用牛的排泄物
动和蔬菜油
制热和动力
食用农作物
燃料农作物
网络订购食物
利用热水蒸发冷却系统存储牛奶
2
零碳生态社区案例：伦敦贝丁顿生态村
环保生态的可持续设计理念，树立全球零耗能社区和生态建筑的典范
【概况】由英国著名生态建筑师比尔·邓斯特设计，2002年建成英国第一个也是最大的“零碳”生态社区。小区采用零能源、零碳 排放的设计及相应措施，是将环保生态科学理念引入现实生活的第一个成规模的范例。小区占地1公顷，有99套住宅、 1405平方米 办公区以及一个展览中心、一家幼儿园、一家社区俱乐部和一个足球场，共有居民210人，工作人员60人。自建成以来，已得到了 10多个建筑、能源设计奖。 【核心特色】 • 全方位的零耗能设计：利用太阳热能的零采暖住宅模式、采用自然通风系统的特殊风帽设计、利用太阳能和生物能等清洁能源供 应生活水电、独立的污水处理和雨水收集系统； • 实行零碳排放措施：提供便利的公共交通，实行“绿色交通计划”。
零碳社区——英国贝丁顿
零碳社区——英国贝丁顿
英国为高纬度岛国，冬季寒冷漫长，有半年时间都为采暖期。
为减少建筑能耗，设计者探索了一种零采暖模式：生态村的所有住宅都朝南，每家每户都有一个玻璃阳光房。
屋面、外墙和楼板选用了300毫米厚的绝热材料，窗户选用内充氩气的三层玻璃，窗框选用木材以减少传热。
自然通风系统得到了精心的设计，BedZED屋顶上矗立着一排排色彩鲜艳、外观奇特的热压“风帽”(WindCowl)，源源不断地将新鲜空气送入房间。
这种被动式通风装置完全由风力驱动，可随风向的改变而转动，利用风压给建筑内部提供新鲜空气，排出室内的污浊空气。
此外，其内部设有热交换器，可回收排出废气中的50％—70％的热量，从而来预热室外寒冷的新鲜空气。

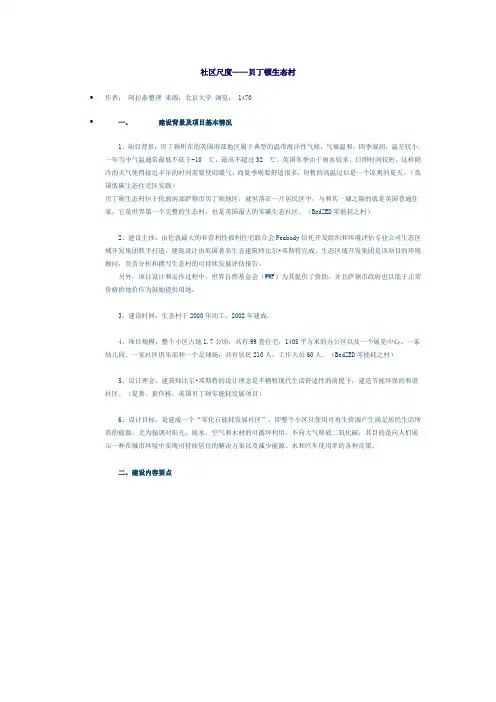

社区尺度——贝丁顿生态村
社区尺度——贝丁顿生态村∙作者：阿拉泰整理来源：北京大学浏览：1470∙一、建设背景及项目基本情况1、项目背景：贝丁顿所在的英国南部地区属于典型的温带海洋性气候，气候温和，四季湿润，温差较小，一年当中气温通常最低不低于-10 ℃，最高不超过32 ℃。
英国冬季由于雨水较多，日照时间较短，这样阴冷的天气使得接近半年的时间需要使用暖气；而夏季则要舒适很多，短暂的高温过后是一个凉爽的夏天。
（英国低碳生态住宅区实践）贝丁顿生态村位于伦敦南部萨顿市贝丁顿地区，就坐落在一片居民区中，与和其一墙之隔的就是英国普通住家，它是世界第一个完整的生态村，也是英国最大的零碳生态社区。
（BedZED零能耗之村）2、建设主体：由伦敦最大的非营利性福利住宅联合会Peabody信托开发组织和环境评估专业公司生态区域开发集团联手打造，建筑设计由英国著名生态建筑师比尔•邓斯特完成。
生态区域开发集团是该项目的环境顾问，负责分析和撰写生态村的可持续发展评估报告。
另外，项目设计和运作过程中，世界自然基金会（WWF）为其提供了资助，并且萨顿市政府也以低于正常价格的地价作为鼓励提供用地。
3、建设时间：生态村于2000年动工，2002年建成。
4、项目规模：整个小区占地1.7公顷，共有99套住宅，1405平方米的办公区以及一个展览中心、一家幼儿园、一家社区俱乐部和一个足球场，共有居民210人，工作人员60人。
（BedZED零能耗之村）5、设计理念：建筑师比尔•邓斯特的设计理念是不牺牲现代生活舒适性的前提下，建造节能环保的和谐社区。
（夏菁、黄作栋，英国贝丁顿零能耗发展项目）6、设计目标：是建成一个“零化石能耗发展社区”，即整个小区只使用可再生资源产生满足居民生活所需的能源，尤为强调对阳光、废水、空气和木材的可循环利用，不向大气释放二氧化碳，其目的是向人们展示一种在城市环境中实现可持续居住的解决方案以及减少能源、水和汽车使用率的各种良策。
二、建设内容要点1、水资源利用：1）雨水利用屋顶雨水收集：每栋房子的地下都安装有大型蓄水池，屋顶雨水通过过滤管道流到蓄水池后被储存起来。
低碳社区建设的国内外案例
风能在社区能量总耗中占10%左右。
风塔
16
2.丹麦太阳风社区
（4）特色 公共绿地和菜园：社区建有公共菜园和公共绿地，大量的绿色植物一方面加强区内物质循 环，另一方面也增加自然景观的生产性功能，减少对外界资源的依赖和因运输而产生的综 合能耗。 公共住宅设计： 公共用屋为人们提供了一个理想的相互交流的场所。公共用屋区分为成 人和孩子区域，有供孩子们游戏的场所，也有供成人们交谈的地方。
8
பைடு நூலகம்
1.英国贝丁顿社区
(6)特色
低碳的建筑设计：选材上，房子的钢架结构来自于废弃 的火车站，木材和玻璃来自于附近工地的回收。建筑内， 屋面、外墙和楼板都采用了300mm厚的超级绝热外层，
窗户选用了内充氩气的3层玻璃窗。通风系统方面，小
区设计使用先进的自然通风系统来最小化通风会产生 的能耗。每户的屋顶都有特殊设计的风帽，实现内外
11
2.丹麦太阳风社区
（1）国家及消费习惯
丹麦是欧盟的成员国，国土面积4.3万平方公里，人口550万，国内实行高税收高福利政策。丹 麦作为欧洲发达资本主义国家，能源消费构成主要包括石油、天然气、煤和可再生能源等。
（2）建设背景
20世纪70年代以前，丹麦93%的能源消费依赖进口。之后，中东战争爆发，油价大幅度提升， 丹麦政府开始考虑能源使用的转型，尝试在能源消费结构上实现从依赖外国进口向自给自足方 向转变。在能源来源多元化战略下，该国使用天然气代替煤炭以及大力发展风能。风力发电的 有效推广，大大促进了丹麦的低碳排放，减少了能源的对外依赖性，同时也对国内能源的洁净 和经济性带来极大好处。在此基础上，丹麦成功建成的一批低碳社区。
空气的良性循环。 小区风帽
9
1.英国贝丁顿社区
英国-贝丁顿社区
英國-貝丁頓社區一、發展背景：英國倫敦南方貝丁頓社區BedZED (Beddington Zero Energy Development)，此處曾是荒蕪廢棄的污水處理廠遺址，卻誕生象徵未來低碳社會的生態社區，該社區發展計畫獲得十幾個建築、永續、能源等設計獎項，成為英國甚至世界各地零碳排放社區和生態建築發展的典範佳作。
貝丁頓社區為倫敦最大的房屋協會Peabody Trust所開發，完成時間是2002年9月，完成面積3000m2，共82戶的商業/居住/工作空間單元。
基本核心理念是利用地球可再生資源，在不會犧牲現代化的生活模式，並且抗衡高房價的市場預算下，便可輕易的提供一處永續生活模式的新型態住宅。
除在建築內部的使用者考量上，可以減少熱能、電力以及水的需求，降低暖氣的需求，減少水資源的損耗，以綠色的空間和陽光、空氣及水的永續環境考量，為住民提供了一個健康的內部環境。
更同時周全的考量到使用者以外的地球環境資源的永續性，結合以仿生學(Biomimicry)的營建研發技術為主的團隊，在建築的材質與功能設計上，都選擇最低度的環境影響為主，且未來拆遷後可回收再利用，以減少過去營建產業在碳排放上居高的負面效應。
二、重要策略：(一)永續環境設計：藉由沼氣、陽光、空氣及水的永續環境設計理念，構成系統性、可再生的節能低碳建築群，完成社區內的熱與電能的需求自給夢想。
1.生質能：為讓生態社區能夠真正符合自給自足的零耗能、低碳排的理念，在社區建構一處沼氣生質能的汽電共生站(CHP)。
2.太陽能：其中陽光設計方面，以安裝太陽能板、朝南的建築格局、開窗採大面積的落地窗設計以達到光與熱的舒適環境。
在屋頂設置花園，除有助於防止冬天室內的熱量散失外，在春夏搖身一變成為美麗花園焦點。
3.風力發電：在空氣設計方面，安裝小型風力發電設備，利用風能與風對流的中央空調設計，營造舒適的自然通風環境，可源源不斷地將新鮮空氣導入到每個房間。
4.廢水利用：在水設計方面，下雨過後，社區旁蓄滿雨水的生態池，是社區災防與涵養水源最佳公共自然生態資源。
低碳建筑介绍
低碳建筑介绍社区未来发展方向--英国贝丁顿“这是一个全方位的永续发展社区，我们要创造一个全新的生活方式，设计一个高生活品质、低能耗、零碳排放、再生能源、零废弃物、生物多样性的未来。
” BedZED的设计师登斯特这样来形容BedZED。
在BedZED项目中，我们看到设计师将废物、阳光、空气和水充分利用，与现代人、建筑物一起进行永续的对话。
废物BedZED低能耗的一个主要原因是其组合热力发电站发挥了巨大作用——通过燃烧木材废物发电为社区居民提供生活用电，而且用这一过程中产生的热能来生产热水。
热水罐位于每户的核心位置，在寒冷季节可起到供暖的作用。
目前CHP的燃料主要为附近地区的树木修剪废料，往常这些废料被丢弃并填埋而成为城市的负担，对这些废料加以利用既可以产生能源，又可以解决环境污染和垃圾处理的问题。
在长期计划中，以后木屑原料的来源将主要为邻近的生态公园中的速生林。
经计算，整个社区需要一片3年生的70公顷速生林，每年砍伐其中的1/3用来提供热能，并补种上新的树苗，以此循环。
阳光BedZED的家家户户都装上了太阳能光电板，由于光电板的造价较高，因此设计者将它尽量用于多种用途，家中的热水和电车充电都来自暖暖的阳光。
这些太阳能电池板可为40辆汽车提供电力，这种用太阳能电力供应汽车的模式将太阳能光电板的投资回收周期从通常的75年缩短到BedZED中的6.5年。
虽然冬天的英国非常寒冷，但是BedZED却善用设计，没有任何的中央暖气系统。
BedZED的屋顶、墙体及地面均采用高质量的绝缘材料，保证冬天住房的舒适温度。
其外墙是一种夹心构造，墙体的内芯内300mm厚的矿毛绝缘纤维，保证吸收的热量在5天内不会消散；外窗为木窗框，具有良好的断热构造；窗户玻璃有3层，尽可能多地吸收热量，在夏天，这些设计又能尽可能地减少室外高温的传导，避免了空调的使用。
而另一个保持室内温度的方法则是屋顶的绿化，将一种名为“景天”的半肉质植物覆盖于屋顶，大大减少了冬天室内的热量散失，夏天开花时，整个生态村又成了一个美丽的大花园。
全球优秀的零碳园区案例
全球优秀的零碳园区案例
全球优秀的零碳园区案例包括英国伦敦贝丁顿零碳社区和欧瑞府零碳智慧园区。
英国伦敦贝丁顿零碳社区采用了多种低碳技术，包括热电联产系统、太阳能光伏板和雨水收集装置等，以实现零碳排放的目标。
该社区是英国最大的低碳可持续发展社区之一，一度成为世界低碳建筑领域的标杆式先驱。
欧瑞府零碳智慧园区则通过智能化的能源管理系统、分布式供能、能源存储和回收利用等技术，实现了零碳排放。
该园区利用勃兰登堡州农业垃圾制成的沼气，通过天然气管网输送到园区能源中心，每年可燃烧发电2兆瓦时，足以满足1300户家庭用电需求。
同时，园区内部的建筑外壁通过悬挂大片的藻类生物反应器，借用光合作用，每年可生产藻类200千克，每千克藻类可吸收2千克二氧化碳，并清除有害的二氧化氮等废气。
这两个零碳园区案例都通过创新和智能化的方式实现了零碳排放目标，为全球应对气候变化提供了有益的参考和借鉴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13
零能耗的通风系统
风帽—是以风为动力的自然通风管道。风帽的一个通道排
出室内的污浊空气。而另一通道则将新鲜空气输送进来。
在此过程中，废气中的热量同时对室外寒冷的新鲜空气进 行预热，最多能挽回70%的热通风损失。
14
零排放的能源供应系统
• 贝丁顿社区采用热电联产系统为社区居民提供生活用电和
热水。热电联产发电站不使用天然气和电力。而是使用木
米查姆
BedZed
汉克站
两个通往伦敦的火车站台
18
绿色交通计划
提供电动汽车充电车位，鼓励采用环保电动汽车 汽车俱乐部提倡汽车共享以及租用等形式 自行车博士提供自行车的修理维护，举办各类自行车赛事， 促进自行车使用及满足彼此间了解
针对新入户居民，每月举行欢迎晚会并提供公共交通信息
这些措施促使贝丁顿零碳社区的小汽 车使用量减少了65%，大大改善了空 气环境质量，降低了其油耗能。
19
汽车俱乐部
• CAR CLUB
① 当人们想去旅行时，汽车是最舒适的交通工具，贝丁顿社
区为了减少私家车的拥有数量，成立了“汽车俱乐部”。 ② 汽车俱乐部提供各种尺寸的车辆，以满足人们的不同需求。 ③ 居民按小时租用汽车，从而提高汽车的流动性。 ④ 汽车俱乐部里1辆汽车可代替4~6辆私家车的使用。
5.房屋使用了可积蓄热能的材质建造，温度过高时，房屋即
可自动储存热能，甚至可以保留每个家庭煮饭时所产生的
热量，等到温度降低时在自动释放，以此减少暖气的使用。
12
零能耗的采暖系统—屋顶绿化
6.社区建筑的屋顶还种植了大量的景天植物。以达到自然调
节室内温度的效果。冬日，景天类植物就是防止室内热量
流失的绿色屏障；夏天，这些隔热降温的绿色屏障上还会 开满鲜花，把整个贝丁顿装扮成美丽的大花园。
单，是上海世博会零碳社区的原型。
2
上海世博会零碳馆
贝丁顿零碳社区
3
特点：
1. 混合型社区开发模式
2. 成本低廉的示范建筑建设
3. 零能耗的采暖系统
4. 零能耗的通风系统
5. 零排放的能源供应系统 6. 循环利用的节水系统 7. 绿色出行模式
4
混合型社区开发模式
产居一体：
住宅区向南，以便于白天吸收热量； 工作间靠北，以减少白天办公过多热气，减少冷气需求。
热水能耗
57%
电力需求
耗水量 普通汽车行驶里程
25%
50%
65%
22
23
)的二氧化碳排放量。
6
零能耗的采暖系统
英国夏季温度适中，冬季寒冷漫长。有大约半年为采暖期。
针对这一特点，在贝丁顿项目中。建筑师通过各种措施减
少建筑热损失及充分利用太阳热能，以实现不用传统采暖 系统的目标。
7
1.各建筑物紧凑相邻，
以减少建筑的总散热面积
8
零能耗的采暖系统—保温墙体
2.建筑墙壁的厚度超过50厘米，中间还有一层隔热夹层防止
20
绿色交通计划
提供电动汽车充电车位，鼓励采用环保电动汽车 汽车俱乐部提倡汽车共享以及租用等形式 自行车博士提供自行车的修理维护，举办各类自行车赛事， 促进自行车使用及满足彼此间了解
针对新入户居民，每月举行欢迎晚会并提供公共交通信息
21
住户价值
◆舒适和谐与生活支出双赢
◆入住第一年的监测数据（较平均水平的减少量）：
热量流失，在无暖气和空调的情况下，夏季室温为20℃-25摄氏度，冬季室温为10℃--15℃；
保温隔热棉
9
零能耗的采暖系统—保温窗户
3.窗户选用内充氩气的三层玻璃窗；
窗框采用木材以减少热传导等。
节能玻璃的对比 吸热玻璃 优点 具有透光性， 防辐射，可吸 收太阳可见光 热反射玻璃 反射能力强， 保持隐秘性 玻璃表层增加 金属物质，导 致透光性一般 夏热冬冷或 夏热冬暖地区 3-12mm 中空玻璃 隔音效果比较 好，防辐射， 运动比较灵活 工艺较复杂， 成本也较高 严寒地区 中间6-16mm干 燥气体，玻璃 3-15mm
设计者采用多种节水装置降低水的消耗量。比如，所有马
桶均采用控制冲水量的双冲按钮，一次冲水量比普通马桶
节水5—7升；采用节水喷头，每分钟水流量比普通喷头少 6升：节水龙头装有水流自动检测功能。每分钟水流量比 普通水龙头少13升。
17
绿色出行模式
社区建有良好的公共交通网络。包括两个通往伦敦的火车
站台和社区内部的两条公交线路。
材废弃物发电。
① 周边地区的 木材废料 ② 邻近速生林
自动流入
碎木材片
干燥机
气体发生器
受限空气流
H2 CO CH4
加热
可燃气体
气化过程
1.树木成长过程中吸收了二氧化碳。在燃烧过程中等量释放出来。因此它是一种零温室气体。
2.小区有一片三年生的70公顷速生林，每年砍伐其中的三分之一，并补种上新的树苗，以此循环。 15
中空玻璃
缺点
适用 范围 厚度
隔音效果一般
夏热冬冷或 夏热冬暖地区 2-6mm
10
零能耗的采暖系统—玻璃暖房、太阳能
4.每户住宅都设计有朝阳的玻璃房。可以最大限度地吸收阳
光带来的热量。向阳面的部分玻璃窗和屋顶安装透明太阳
能板，用于充电和电力入网，还能采集热能。
阳光暖房
11
零能耗的采暖系统—蓄热建材
循环利用的节水系统
社区建有独立完善的污水处理系统和雨水收集系统。生活废水被送到小区内 的生物污水处理系统净化处理，部分处理过的中水和收集的雨水被储存后用
于冲洗马桶。其后，这些水即可进行净化处理。并在芦苇湿地中进行生物回
收。而多余的中水则通过铺有砂砾层的水坑渗入地下。重新被土壤吸收。
16
循环利用的节水系统—节水装置
居住空间
工作空间
5
成本低廉的示范建筑建设
贝丁顿社区在建造过程中因“就近取材”和大量使用回收
建材而大大降低了成本。为了节约能源，建筑的95%结构
用钢材是从35英里内的拆毁建筑场地回收的。其中部分来 自一个废弃的火车站。许多木料和玻璃都是从附近的工地 上“拣”的。建筑窗框选用木材而不是未增塑聚氯乙烯， 仅这一项就相当于在制造过程中减少了10%以上(约800吨
Beddington 零碳社区
徐铭英
1
基本概况
• 贝丁顿（BedZED）零碳社区，位于伦敦西南的萨顿镇，
占地1.65公顷，包括82套公寓和2500平方米的办公和商
住面积，于2002年完工。社区内通过巧妙设计并使用可 循环利用的建筑材料、太阳能装置、雨水收集设施等措施 ，成为英国第一个，也是世界上第一个零二氧化碳排放社 区。曾获得可持续发展奖，被列入“斯特林奖”的候选名
