简介高压加热器除氧器
电厂加热器分类
蒸汽冷却器的特点： 具有独立的壳体，投资较大，但布置灵活，即可减 小本级出口的传热端差；又能提高给水温度，可获 得更高的热经济性。大约可提高0.3%~0.5% 。
三段式高压加热器及作用： 过热蒸汽冷却段、凝结段、疏水冷却段。 过热蒸汽冷却段作用：利用抽汽过热显热，来提高 对应加热器的出口水温，从而减少传热温差，提高 系统热经济性。 凝结段作用：利用凝结热加热给水。 疏水冷却段作用：冷却加热器的疏水放热量，减少 由于排挤低压抽汽引起的冷源损失，提高热经济性；
(2)外置式(蒸汽冷却器） 连接方式： 单级并联、单级串联、两级并联、两级并联。
单级并联：只有一部分给水流经冷却器，最后与 主水流混合后送入锅炉。热经济性稍低，但流动阻力 损失也小。 单级串联：全部给水流经冷却器，能得到更高的 出水温度，热经济性较高。但给水系统的阻力损失较 大。
两级并联与两级串联：
四、实际机组原则性回热系统的特点
实际机组原则性回热系统的特点： 1.加热器的形式及特点 除氧器：一般系统只采用一台混合式加热器并兼 作为除氧器，放在系统的中间。 高压加热器：多采用三段式加热器。 低压加热器：有个别的采用三段加热器，多数采 用两段式或一段式。 2.加热器的疏水系统特点 高压加热器的疏水：通常采用疏水逐级自流到除 氧器的方式。 低压加热器的疏水：采用逐级自流到凝汽器；或 在次末级采用疏水泵往前打入主凝结水管道的方式。
优点：热经济性较高。 缺点：投资大，耗电多，运行、检修费用高，可靠 性较低。
三、蒸汽冷却器 1.蒸汽冷却器的作用 利用抽汽过热显热，来提高对应加热器的出口水 温，从而减少传热端差，提高系统热经济性。 加热器端差：加热器抽汽压 力下的饱和温度与加热器出 口水温度的差值。
2.蒸汽冷却器的类型 (1)内置式（过热蒸汽冷却段） 特点：与加热器本体做成一 体，可节约材料和投资，但只 减小本级出口传热端差，热经 济性提高较少，一般可提高 0.15%～0.20%。
除氧器

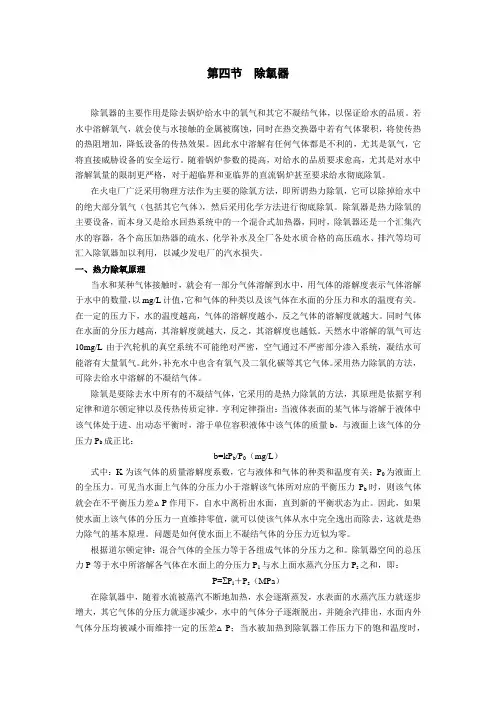

第四节除氧器除氧器的主要作用是除去锅炉给水中的氧气和其它不凝结气体，以保证给水的品质。
若水中溶解氧气，就会使与水接触的金属被腐蚀，同时在热交换器中若有气体聚积，将使传热的热阻增加，降低设备的传热效果。
因此水中溶解有任何气体都是不利的，尤其是氧气，它将直接威胁设备的安全运行。
随着锅炉参数的提高，对给水的品质要求愈高，尤其是对水中溶解氧量的限制更严格，对于超临界和亚临界的直流锅炉甚至要求给水彻底除氧。
在火电厂广泛采用物理方法作为主要的除氧方法，即所谓热力除氧，它可以除掉给水中的绝大部分氧气（包括其它气体），然后采用化学方法进行彻底除氧。
除氧器是热力除氧的主要设备，而本身又是给水回热系统中的一个混合式加热器，同时，除氧器还是一个汇集汽水的容器，各个高压加热器的疏水、化学补水及全厂各处水质合格的高压疏水、排汽等均可汇入除氧器加以利用，以减少发电厂的汽水损失。
一、热力除氧原理当水和某种气体接触时，就会有一部分气体溶解到水中，用气体的溶解度表示气体溶解于水中的数量，以mg/L计值，它和气体的种类以及该气体在水面的分压力和水的温度有关。
在一定的压力下，水的温度越高，气体的溶解度越小，反之气体的溶解度就越大。
同时气体在水面的分压力越高，其溶解度就越大，反之，其溶解度也越低。
天然水中溶解的氧气可达10mg/L由于汽轮机的真空系统不可能绝对严密，空气通过不严密部分渗入系统，凝结水可能溶有大量氧气。
此外，补充水中也含有氧气及二氧化碳等其它气体。
采用热力除氧的方法，可除去给水中溶解的不凝结气体。
除氧是要除去水中所有的不凝结气体，它采用的是热力除氧的方法，其原理是依据亨利定律和道尔顿定律以及传热传质定律。
亨利定律指出：当液体表面的某气体与溶解于液体中该气体处于进、出动态平衡时，溶于单位容积液体中该气体的质量b，与液面上该气体的分压力P b成正比：b=k P b/P0（mg/L）式中：K为该气体的质量溶解度系数，它与液体和气体的种类和温度有关；P0为液面上的全压力。
除氧器结构及工作原理
除氧器的分类
根据除氧器中的压力不同，可分为真空除氧器、大气式除氧器、
高压除氧器三种。 根据水在除氧器中散布的形式不同，又分淋水盘式、喷雾式和喷 雾填料式三种结构型式。 我厂采用的是喷雾填料式高压除氧器。
采用高压除氧器的优缺点
优点：
当高压加热器故障停用时，进入锅炉的给水温度仍可保持150～ 160℃，有利于锅炉的正常运行。 可以减少一级价格昂贵而运行不十分可靠的高压加热器。 有利于回收利用加热器疏水的热量。同时在凝结水量很少时，仍 能保持有加热蒸汽进入除氧器，使除氧器工作稳定。 缺点：
除氧器结构及工作原理
除氧器结构及工作原理
除氧头
除氧器水箱
除氧器的作用
除氧器的主要作用就是用它来除去锅炉给水中的氧气及其它气体，
保证给水的品质。同时，除氧器本身又是给水回热加热系统中的 一个混合式加热器，起了加热给水，提高给水温度的作用。 如果锅炉给水中含有氧气，将会使给水管道、锅炉设备及汽轮机 通流部分遭受腐蚀，缩短设备的寿命。防止腐蚀最有效的办法是 除去水中的溶解氧和其它气体，这一过程称为给水的除氧。
除氧器水箱容积有什么要求
除氧器水箱的容积一般考虑满足锅炉额定负荷下20min用水量的要 求。当汽轮机甩全负荷，除氧器停止进水，锅炉打开向空排汽门 ，除氧器水箱尚可维持一段时间，给水泵可继续向锅炉供水。除
氧器水箱有效容积：1OOMW机组为1OOm³，125MW机组为150m³，
200MW机组为180m³，300MW机组为200m³。 当除氧器水箱容积一定时，为充分发挥水箱有效容积的作用，运 行中应尽量维持较高的水位。
喷雾填料式除氧器的原理和特点
喷雾填料式除氧器既保持了喷雾式除氧器的优点又增设了填料层
汽机除氧给水系统讲解
汽机除氧给水系统讲解一、除氧器除氧器是大型火电机组回热系统中重要的辅机之一，它的主要作用是除去凝结水中的氧和二氧化碳等非冷凝气体，其次将凝结水加热到除氧器运行压力下的饱和温度，加热汽源是四抽及其它方面的余汽，疏水等,从而提高了机组的热经济性，并将达到标准含氧量的饱和水储存于除氧器的水箱中随时满足锅炉的需要，保证锅炉的安全运行。
二、除氧器工作原理热力除氧原理：气体在水中的溶解度正比于该气体在水面的分压力，水中气体分压力的总合与水面混合气体的总压力相平衡，当水加热至沸腾时，水面各蒸汽的分压力接近混合气体的总压力，其它气体的分压力接近零，故不能溶解的其它气体被排出水面。
三、除氧器的运行1.除氧器滑压运行时，应保证除氧器水汽侧压差的大小与机组需要凝结水流量大小（及喷嘴流量大小）相匹配，才能使喷嘴达到最佳的雾化效果从而保证凝结水在喷雾除氧器段空间的除氧效果。
2、除氧器在安装投运前和大修后应进行安全门开启试验。
3、除氧器安装后投运、大修或长期停机后投运应对除氧系统进行除铁冲洗。
合格指标是：含铁量≤50μg∕l;悬浮物≤10μg∕L4、正常运行中的监视1）除氧器运行中应注意监视压力、温度要与机组运行工况相对应，温度变化率不能太大，压力不能超过额定值。
2）正常运行时，水位应投入自动，控制在正常范围之内。
3）正常运行时，辅助蒸汽供除氧器主、旁路压力控制投入自动，定值在0.147MPa。
4）正常运行时，溶氧量要合格，如含氧量超限，应调整除氧器电动排气门开度，使除氧器溶氧合格。
5）除氧器正常运行中应对就地水位计和远方水位计进行校核；对水位保护进行试3佥，保证其动作正常。
6）正常运行时应对各阀门、管道经常检查，不应有漏水、漏汽、汽水冲击振动等现象。
四、设备参数概述1.型式：卧式。
2、设计压力为：≥1.23MPa（g）;最高工作压力1.081MPa（a）r额定工作压力1.029MPa（a）β3、设计温度：≥392.2°C;最高工作温度368.7°C,额定工作温度362.1。
4汽机辅助设备介绍
6.汽动给水泵组：给锅炉供水，机组正常运行 时用。 7.电动给水泵组：给锅炉供水，机组启动时用。 8.凝结水泵：将凝汽器中的凝结水输送到除氧 器。 9.水环式机械真空泵：抽出凝汽器中不凝结的 空气，使凝汽器内建立一定的真空度。 10.闭式循环水冷却泵：为各个泵轴承冷却水， 冷油器冷却水等提供动力。 11.闭式循环冷却水交换器：通过开式水将闭式 水冷却。 12.开式循环冷却水泵：冷却闭式水及润滑油冷 2018/7/26 油器、氢冷器等。
2018/7/26
加热器和减温 器安装完成
2018/7/26
管孔清扫
2018/7/26
不锈钢管穿装
2018/7/26
2018/7/26
不锈钢管切胀
2018/7/26
2018/7/26
不锈钢管焊 接
2018/7/26
管系焊接完毕
2018/7/26
安装前后水室
吊装中 固定好
2018/7/26
液锅炉给水加热，以提高循效率。 根据汽轮机组的大小不同给水回热几数从2-3级到8级。
低压加热器
发电机定子冷却水集装置
凝汽器安装过程图示
先把底板装上去
2018/7/26
2018/7/26
安装两侧板和中间隔板
2018/7/26
汽机附机及附属设备介绍
2018/7/26
汽机附属机械主要包含泵、风机等， 附属设备包含换热器、容器、装置 类设备等。以目前国内常规机组 300MW\600MW为例。
2018/7/26
1.凝汽器：在汽轮机排汽口建立并保持高度真 空，将汽轮机排汽冷却凝结成水进行回收。 2.高压加热器：利用汽轮机中做过部分功的蒸 汽加热锅炉给水，提高给水温度， 以减少锅炉 的热负荷， 提高热电厂的热经济效益。 3.低压加热器：利用汽轮机中做过部分功的蒸 汽或汽封漏气来加热主凝结水，回收热量和工 质。 4.轴封加热器：回收轴封、门杆漏汽，用以加 热凝结水从而减少轴封漏汽及热量损失。 5.除氧器：用来除去锅炉给水中的氧气及其他 气体，保证给水的品质。同时，又能加热给水 2018/7/26 提高给水温度。
除氧器工作原理
除氧器除氧器的主要作用是除去给水中的氧气,保证给水的品质。
水中溶解了氧气,就会使与水接触的金属腐蚀;在热交换器中若有气体聚集就会妨碍传热过程的进行,降低设备的传热效果。
因此水中溶解有任何气体都是不利的,尤其是氧气,它将直接威胁设备的安全运行。
除氧器又是给水回热系统中的一个混合式加热器,同时高压加热器的疏水、化学补水及全厂各处水质合格的疏水、排气等均可通入除氧器汇总并加以利用,减少发电厂的汽水损失。
当水和某种气体混合物接触时,就会有一部分气体融解到水中去。
气体的溶解度就是表示气体溶解于水中的数量,以毫克/升计值,它和气体的种类以及它在水面的分压力、和水的温度有关。
在一定的压力下,水的温度越高,气体的溶解度就越小；反之,气体的溶解度就越大。
同时气体在水面的分压力越高,其溶解度就越大,反之,其溶解度也越低。
天然水中常含有大量溶解的氧气,可达10毫克/升。
汽轮机的凝结水可能融有大量氧气,因为空气能通过处于真空状态下的设备不严密部分渗入进去。
此外,补充水中也含有氧气及二氧化碳等其他气体。
液面上气体混合物的全压力中，包括有液体蒸汽的分压力，将水加热时,液面附近水蒸气的分压力就会增加,相应的液面附近其他气体的分压力就会降低。
当水加热到沸点时,蒸汽的分压力就会接近液面上的全压力,此时液面上其他气体的分压力几乎接近于零,于是这些气体将完全从水中清除出去。
要达到这一点,不仅要将水加热到沸点,还要使液面上没有这些气体存在,即将逸出的气体随时排走。
除氧器的工作原理即利用蒸汽对水进行加热,使水达到一定压力下的饱和温度,即沸点。
这时除氧器的空间充满着水蒸汽,而氧气的分压力逐渐降低为零,溶解于水的氧气将全部逸出,以保证给水含氧量合格。
除氧器设备与运行除氧器的主要作用就是将给水中的氧气除去,保证给水的品质。
水中含有氧气，会使金属设备受到腐蚀，直接威胁热力设备的安全运行，另外还会影响汽水传热过程的进行，降低了传热效果，对经济性是很不利的。
浅谈对高压加热器的基本认识
浅谈对高压加热器的基本认识大唐韩城第二发电有限责任公司陕西韩城 715400为了提高热经济性，现代火力发电厂都采用回热循环，回热加热器是电厂热力系统中的重要设备之一。
我公司II期机组高压加热器为表面式，是汽水两种介质通过金属受热面来实现热量传递的，是安装于给水泵和省煤器之间的加热器。
因水侧压力高，称为高压加热器。
下面就我们II期的高加做一简要说明。
一、外部构件如图所示，每台高加汽室装有放空气门，用于启动过程中排出汽侧的不凝结及杂质气体，我们现场的高加均在A、B侧各布置了一个启动排汽；此门理论上应在高加投运前开启，见有汽冒出即可关闭，但在现场实际操作过程此门长期关闭，如果要操作此门前，应注意设法避免其打开后对真空系统的影响，当然我们实际中有连续排汽既可以满足要求。
图示的不凝结汽体排出口连接的是高加的连续排汽管道，正常运行中此门应打开，用以连续排出高加内的不凝结气体，连续排汽至除氧器，将高加运行时不凝结的气排出，保证了加热器运行中的传热效果，并能防止加热器腐蚀，所以高加运行时连续排气阀应开启。
为了防止高加运行中超压，在高加汽侧装有安全阀，当压力超过规定值时，会自动泄压。
同时许多高加设计生产厂家考虑到当高加水侧停用，而高加U型管内的水不流动后，此时若汽侧不严有漏汽进入，可能引起U型水管膨胀而超压，所以也设计有水侧安全阀，但是有许多厂家也认为没这个必要，这是个值得商榷的技术问题，我们实际只在壳侧装有安全阀。
另外每台高加根据具体情况汽室、水室均设有几个放水门，当系统停运检修时放水使用。
这就不用多说了。
三台高加的水侧管为大旁路布置，即三台高加进水共用一只电动隔离阀、一只电动出水门和一只旁路管。
当任何一台高加内漏时，三台高加需全部停运，同时，应根据要求汽轮机带负荷，我们规程明确规定三台高加停运汽轮机可以带不大于600MW负荷。
正常疏水管道：用于排出本段抽汽凝结后的疏水。
同时在图示壳侧底部设有危急疏水管道接口，当高加某些情况下水位异常升高后及时排出多余的水，以保证系统安全、经济的运行。
2019年高压加热器系统全面详解
三通阀，必先进行注水，注水通过注 水阀进行。注水有三点作用，一是对高加水侧及其管路进 行排气，提高传热效果；二是检查高加水侧有无泄漏（主 要是高加钢管），保证安全性；三是使高加水侧缓慢起压， 既达到暖体作用又为高加投运作准备。
一般情形下，高加注水与高加水侧投运（除特殊要求外） 同时进行，高加进出口三通阀手轮应在松开位置，且要切 记先释放出口门强制手轮，后释放进口门强制手轮，这是 为什么呢？因为高加注水时，高加控制阀及泄放阀是关闭 着的，随着高加注水的进行，高加内压力将逐渐提升，三 通阀阀芯所受的向上力也随之增大，当达一定压力后（一 般在 6MPa 以上），高加进出口三通阀就能被顶起。一旦 出口阀被顶起，无论进口阀在何位置，此时都不会引起给 水中断。反之，会形成进口阀在顶启状态，出口阀在关闭 状态，此时给水中断将在所难免。
• 低加正常疏水： • 采用逐级自流疏水，即#5低加疏水排至#6低加，#6低加疏水分两路分别排至#7A和
#7B，#7A（B）低加疏水排至#8A（B） • •#8A（B）疏水至低（高）压侧凝汽器扩容器 • 低加危急疏水： • •#5、#7B、#8B低加危急疏水排至高压侧凝汽器扩容器； • •#6、#7A、#8A低加危急疏水排至低压侧凝汽器扩容器。
1、 加热器投运时，应先投水侧再投汽侧，投入顺序 由低到高，停运时，应先停汽侧再停水侧；
2、 运行中检修后投运高加时（旁路切换到主路）， 先打开出口强制手轮，接着进行注水（注水时若高加 水侧有压力表则更有利于控制），确认出口阀顶起， 再缓慢开启进口阀强制手轮；
3、 严禁将泄漏的加热器投入运行；
4、 高压加热器启动投入时，必须遵循从低压到高压 的原则，停时相反；
• 每台高加的抽汽系统是独立的，且出口管均设有逆止阀。每台抽汽管道上均有节流孔 板，以防止过多蒸汽流入除氧器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压加热器:定义：在回热给水系统中位于给水泵至锅炉之间的加热器。
高压加热器，该装置由壳体和管系两大部分组成，在壳体内腔上部设置蒸汽凝结段，下部设置疏水冷却段，进、出水管顶端设置给水进口和给水出口。
当过热蒸汽由进口进入壳体后即可将上部主螺管内的给水加热，蒸汽凝结为水后，凝结的热水又可将下部疏冷螺管内的部分给水加热，被利用后的凝结水经疏水出口1被疏流出体外。
本装置具有能耗低，结构紧凑，占用面积少，耗用材料省等显著优点，并能够较严格控制疏水水位，疏水流速和缩小疏水端差。
什么是高压加热器端差高加端差有上端差（加热器进气压力下的饱和温度与出水温度的差值称为上端差,也称传热端差）和下端差（正常疏水温度与进水温度的差值称为下端差）
低压加热器定义：在回热给水系统中位于凝汽器至除氧器之间的加热器。
低压加热器的作用是利用在汽轮机内做过部分功的蒸气，抽至加热器内加热给水，提高水的温度，减少了汽轮机排往凝汽器中的蒸汽量，降低了能源损失，提高了热力系统的循环效率。
结构是较多的采用直立管板式加热器。
加热器的受热面一般是用黄铜管或无缝钢管构成的直管束或U形管束组成的。
被加热的水从上部进水管进入分隔开的水室一侧，再流入U形管束中，U形管在加热器的蒸气空间，吸收加热蒸气的热量，由管壁传递给管内流动的水，被加热的水经过加热器出口水室流出。
除氧器deaerator定义：给水回热系统中，使给水加热到饱和温度，能去除给水中溶解气体的混合式加热器。
