串并联电路.3串联和并联

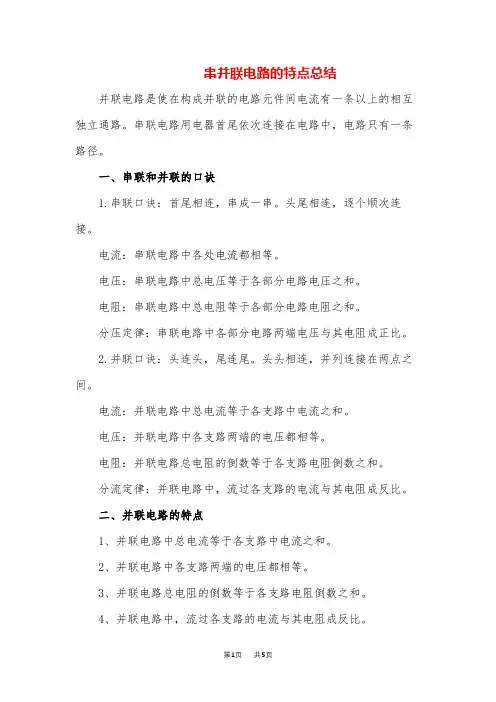

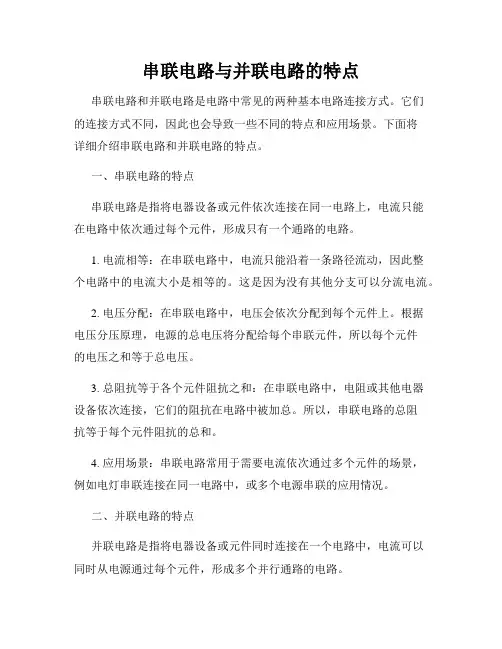

串联电路和并联电路的规律
A V 图3 中期考试复习纲要 一、串联电路的规律 1．电流：在串联电路中，电流处处相等 公式：I 1=I 2= …=I n 2．电压：在串联电路中，总电压等于各用电器两端的电压之和 公式：U 1=U 2=…=U n 3．电阻: 在串联电路中，总电阻等于各分电阻之和 公式：R=R 1+R 2+…+R n 4．作用：串联电路有分电压的作用,电压的分配跟电阻成正比 公式：U 1/U 2=R 1/R 2 5．串联电路各用电器相互影响 二．并联电路的规律 1．在并联电路中，干路电流等于各支路电流之和 公式：I=I 1+I 2+…+In 2．在并联电路中，各支两端的电压相等，且等于总电压 公式:U 1=U2=…Un=U 总 3．在并联电路中，总电阻的倒数等于各分电阻的倒数之和 公式：1/R=1/R 1+1/R 2+…1/R n 两个电阻并联的总电阻：R 1R 2/（R 1+R 2） 4．作用：并联电路有分电流的作用，电流的分配跟电阻成反比 公式：I 1/I 2=R 2/R 1 5．并联电路各支路用电器是独立的，互不影响 欧姆定律 欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 欧姆定律的表达式： I=U/R 欧姆定律的变形公式：R=U/I U=IR 注：电阻跟电压,电流无关 电能 电功率 1、计算电功率的公式： 纯电阻:P=W/t=UI=U 2/R=I 2R 非纯电阻：P=W/t=UI 2、计算电能的公式： 纯电阻：W=Pt=UIt=U 2t/R=I 2Rt 非纯电阻:W=Pt=UIt 3、三组重要变形公式 （1）P=W/t W=Pt t=W/P 国际单位：W —-—-J （焦） t-—--—s(秒) P-----W （瓦） 常用单位:W ———-kwh t —-———h(时) p--—-—-kw(千瓦) （2）P=UI U=P/I I=P/U 单位：P---—w U----V I----—A (3)P=U 2/R R=U 2/P 强化训练题 1．一段电路有持续电流的条件：一是 ;二是 2．一段导体两端的电压是3V ，导体中的电流是0。75A,则导体的电阻是______Ω;若导体两端不加电压，通过导体的电流是______A ，此时导体电阻是______Ω。 3．现有一只工作电压是2.2V ，工作电流是0。2A 的小灯泡。要使它能正常工作，必须 联一个阻值是 Ω的电阻， 才能接在电压为6V 的电池组两端。 4．已知R 1 、: R 2=2:3,若R 1与R 2串联,则通过R 1与R 2的电流之比 , 电压之比 ;若R 1与R 2并联,则R 1与R 2两端的电压之比 ，通过R 1与R 2的电流之 。 5、如图9所示,当开关S 闭合后,电压表测出的电压是（ ) A 。灯L1两端的电压 B 。灯L 2两端的电压 C 。灯L1和L 2两端的总电压 D.电源两端的电压 6、如右图6所示的电路中，闭合开关后， 两灯均正常发光。突然，两盏灯同时熄灭 且电表示数均变为零,下列分析中正确的是( ) A ．L1短路了 B 。 L2短路了 C 。 L1灯丝断了 D. L2灯丝断了 7、如图3所示的电路中，电源电压保持不变。当滑动变阻器的滑片P 向右滑动时,电流表和电压表的示数变化情况是（ ) A 、都增大 B 、电流表示数变小,电压表示数变大 C 、电流表示数变大，电压表示数变小 D 、都变小 8（6分）、如图13示，已知电阻R 1=5Ω，电流表A 1的示数为I 1=1A ，电流表A 的示数为I =1.5A ，求: (1) R 1两端的电压U 1； (2) R 2的阻值． 纯电阻：电能全部转化为热能的电器 如：电饭锅 电烤箱 热水器 电熨斗 电铬铁 电炉 电褥丝 … 非纯电阻：电能转化为多种形式的能 如：电动机（电能转化为热能和动能） 电风扇 洗衣机 电视 图9
(串联谐振电路分析)
《电子设计与制作》 课 程 设 计 报 告
目录 一：题目………………………………………………………..二：原理………………………………………………………….三：电路图……………………………………………………….四：实验内容…………………………………………………….五：实验分析……………………………………………………六：心得体会…………………………………………………….
一、题目：串联谐振电路分析 二、原理 1．串联谐振的定义和条件 在电阻、电感、电容串联电路中，当电路端电 压和电流同相时，电路呈电阻性，电路的这种状态叫做串联谐振。 可以先做一个简单的实验，如图所示，将：三个元件R 、L 和C 与一个小灯泡串联，接在频率可调的正弦交流电源上，并保持电源电压不变。 实验时，将电源频率逐渐由小调大，发现小灯泡也慢慢由 暗变亮。当达到某一频率时，小灯泡最亮，当频率继续增加时， 又会发现小灯泡又慢慢由亮变暗。小灯泡亮度随频率改变而变 化，意味着电路中的电流随频率而变化。怎么解释这个现象呢? 在电路两端加上正弦电压U ，根据欧姆定律有 || U I Z = 式中 2 2 2 2 1 ||()()L C Z R X X R L C ωω= +-= +- L ω和 1 C ω部是频率的函数。但当频率较低时，容抗大而感抗小， 阻抗|Z|较大，电流较小；当频率较高时，感抗大而容抗小，阻抗|Z|也较大，电流也较小。在这两个频率之间，总会有某一频率，在这个
频率时，容抗与感抗恰好相等。这时阻抗最小且为纯电阻，所以，电流最大，且与端电压同相，这就发生了串联谐振。 根据上述分析，串联谐振的条件为 L C X X = 即 001 L C ωω= 或 01LC ω= 01 2f LC π= 0f 称为谐振频率。可见，当电路的参数 L 和C 一定时，谐振频率 也就确定了。如果电源的频率一定，可以通过调节L 或C 的参数大小来实现谐振。 2、串联谐振的特点 （1）因为串联谐振时，L C X X =，故谐振时电路阻抗为 0||Z R = （2）串联谐振时，阻抗最小，在电压U 一定时，电流最大，其值 为 00|| U U I Z R = = 由于电路呈纯电阻，故电流与电源电压同相，0? = （3）电阻两端电压等于总电压。电感和电容的电压相等，其大小
串并联电路识别与实物图连接
年级：九年级教师：鲁乐 串并联电路识别与实物图连接 一．知识呈现 1 电路 把电源、用电器、开关、导线连接起来组成的电流的路径。 2 各部分元件的作用 （1）电源：提供电能的装置； （2）用电器：工作的设备； （3）开关：控制用电器或用来接通或断开电路； （4）导线：连接作用，形成让电荷移动的通路 3 电路的状态：通路、开路、短路 （1）通路：处处接通的电路； （2）开路：断开的电路； （3）短路：将导线直接连接在用电器或电源两端的电路。 4电路的基本连接方式： 串联电路 并联电路 5.串并联电路的特点 （一）串联电路 （1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。 （二）并联电路 （1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，

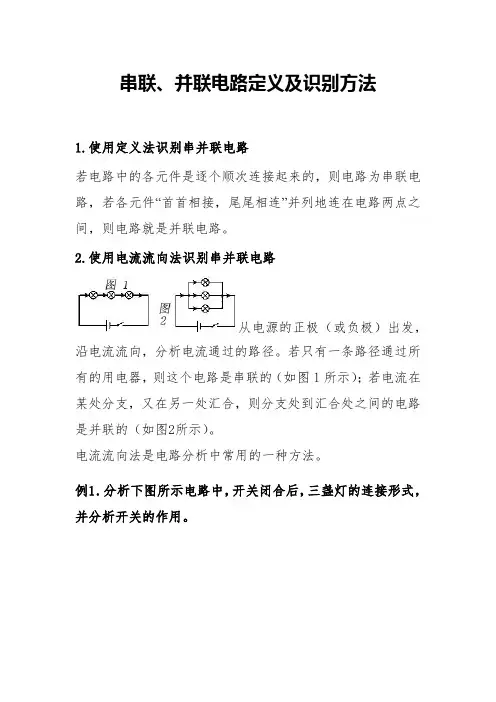

其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。 （3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。 二．识别 1.使用定义法识别串并联电路 若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。 2.使用电流流向法识别串并联电路 从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。 例题1 如图1所示的电路，是判断连接方式是串联还是并联？ 【解析】我们可以在图形上用箭头标 示出电流的路径，电流从电源的正极出 发，若只有一条路径，则是串联，若有两 条或两条以上路径则是并联；图中可以标 示出三条路径，如图2所示，可以用箭头 在图形上标画出来，第一条是从正极→A →L1→B→负极，第二条是正极→A→L2→B →负极，第三条是正极→A→L3→B→负极。所以图中L1、L2、L3组成的是并联电路。 例题2 如图所示电路，判断此电路是串联电路还是并联电路。
串联谐振电路和并联谐振电路的特性
串联谐振电路和并联谐振电路的特性 一..并;联谐振电路:当外来频率加于一并联谐振电路时,它有以下特性: 1.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有最大值,它这个特性在实际应用中叫做选频 电路. 2.当外加频率高于其谐振频率时,电路阻抗呈容性,相当于一个电容. 3.当外加频率低于其谐振频率时,这时电路呈感性,相当于一个电感线圈. 所以当串联或并联谐振电路不是调节在信号频率点时,信号通过它将会产生相移.(即相位失真) 二.串联谐振电路:当外来频率加于一串联谐振电路时,它有以下特性: 1.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有最少值,它这个特性在实际应用中叫做陷波 器. 2.当外加频率高于其谐振频率时,电路阻抗呈感性,相当于一个电感线圈. 3.当外加频率低于其谐振频率时,这时电路呈容性,相当于一个电容. 并联谐振与串联谐振 2010-03-03 15:49:30| 分类：电子电路| 标签：|字号大中小订阅 1、对于理想的L、C元件，串联谐振发生时，L、C元件上的电压大小相等、方向相反，总电压等于0（谐振阻抗为零）。而并联谐振发生时，L、C元件中的电流大小相等、方向相反，总电流等于0（谐振阻抗为 无穷大）。故有如题的称呼。 2、无论是串联还是并联谐振，在谐振发生时，L、C之间都实现了完全的能量交换。即释放的磁能完全转 换成电场能储存进电容；而在另一时刻电容放电，又转换成磁能由电感储存。 3、在串联谐振电路中，由于串联——L、C流过同一个电流，因此能量的交换以电压极性的变化进行；在 并联电路中，L、C两端是同一个电压，故能量的转换表现为两个元件电流相位相反。 4、谐振时电感和电容还是两个元件，否则不能进行能量交换；但从等效阻抗的角度，是变成了一个元件： 数值为零或无穷大的电阻。 5、串联谐振是电流谐振，一般起电流放大作用。如老式收音机通过串联谐振将微弱电流信号放大。并联谐 振是起电压放大作作。
串联和并联电路图计算题
串联和并联电路图计算题(一)： 基础知识: 1、串联电路： （1）、串联电路的电流特点：I=I 1=I 2（串联电路中各处电流相等） （2）、串联电路的电压特点：U=U 1+U 2（串联电路中总电压等于各部分电压之和） （3）、串联电路的电阻特点：R=R 1+R 2（串联电路中总电阻等于各个电阻之和） （4）、串联电阻具有分压作用：2 121U U R R =（串联电路中电压之比等于电阻之比） （5）、欧姆定律公式： R U I = 111R U I = 222R U I = 2、并联电路： （1）、并联电路的电流特点：I=I 1+I 2（并联电路中总电流等于各支路电流之和） （2）、并联电路的电压特点：U=U 1=U 2（并联电路中总电压等于并联电两端电压） （3）、并联电路的电阻特点：21R 1R 1R 1+=（并联电路中总电阻的倒数等于各个电阻的倒数之和） （4）、并联电阻具有分流作用：222 1I I R R =（并联电路中电流之比等于电阻之比的倒数） （5）、欧姆定律公式：R U I = 111R U I = 222R U I = 3、串联电路的总电阻的阻值比任何一个分电阻的阻值都大，原因是相当于增大了导体的长度。 4、并联电路的总电阻的阻值比任何一个分电阻的阻值都小，原因是相当于增大了导体的横截面积。 例题分析： 例1. 有一只电灯，电阻是10Ω，正常工作时它两端的电压是5V ，现有一个电压为8V 的电源，要想把灯接在这个电源上且正常发光，应如何连接一个多大的电阻？ 解题：根据题意画出电路图如图： 电阻R 和灯泡L 串联； 灯泡正常工作时电路中的电流：0.5A 105V R U I I L L L R =Ω== = 电阻R 两端的电压：U R =U ﹣U L =8V ﹣5V=3V ， 电阻R 的阻值：Ω=== 60.5A 3V I U R R R 例2．（2011?重庆）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80
RLC串联谐振电路
RLC 串联谐振电路 一、知识要求： 理解RLC 串联电路谐振的含义；理解谐振的条件、谐振角频率、频率；理解谐振电路的特点，会画矢量图。 二、知识提要： 在RLC 串联电路中，当总电压与总电流同相位时，电路呈阻性的状态称为串联谐振。 （1）、串联谐振的条件：C L C L X X U U ==即 （2）、谐振角频率与频率：由LC f LC ：C L πωωω21 1 10= == 谐振频率得 （3）、谐振时的相量图： （4）、串联谐振电路的特点： ①.电路阻抗最小：Z=R ②、电路中电流电大：I 0=U/R ③、总电压与总电流同相位，电路呈阻性 ④、电阻两端电压等于总电压，电感与电容两端电压相等，相位相反，且为总电压的Q 倍，。即：U L =U C =I 0X L =I 0X C = L X R U =U R X L =QU 式中：Q 叫做电路的品质因数，其值为： CR f R L f R X R X Q C L 0021 2ππ= === ＞＞1(由于一般串联谐振电路中的R 很小，所以Q 值总大于1，其数值约为几十，有的可达几百。所以串联谐振时，电感和电容元件两端可能会产生比总电压高出Q 倍的高电压，又因为U L =U C ，所以串联谐振又叫电压谐振。) （5）、串联谐振电路的应用： 适用于信号源内阻较低的交流电路。常被用来做选频电路。 三、例题解析： 1、在RLC 串联回路中，电源电压为5mV ，试求回路谐振时的频率、谐振时元件L 和C 上的电压以及回路的品质因数。 解：RLC 串联回路的谐振频率为 Uc ?
LC f π210= 谐振回路的品质因数为 R L f Q 02π= 谐振时元件L 和C 上的电压为 mV 5mV 5C L C L R Q U U = == 2、 在RLC 串联电路中，已知L ＝100mH ，R ＝3.4Ω，电路在输入信号频率为400Hz 时发生谐振，求电容C 的电容量和回路的品质因数。 解：电容C 的电容量为 F 58.14 .6310141 )2(12 0μπ≈== L f C 回路的品质因数为 744 .31 .040028.620≈??== R L f Q π 3、已知某收音机输入回路的电感L=260μH,当电容调到100PF 时发生串联谐振，求电路的谐振频率，若要收听频率为640KHz 的电台广播，电容C 应为多大。（设L 不变） 解：LC f π210= = 12 6 10 101026014.321 --X X X X X ≈KHZ 6 23210260)1064014.32(1 )2(1-= = X X X X X L f C π≈238PF 四、练习题： （一）、填空题 1、串联正弦交流电路发生谐振的条件是 ，谐振时的谐振频率品质因数Q= ，串联谐振又称为 。 2、在发生串联谐振时，电路中的感抗与容抗 ；此时电路中的阻抗最 ，电流最 ，总阻抗Z= 。 3、在一RLC 串联正弦交流电路中，用电压表测得电阻、电感、电容上电压均为10V ，用电流表测得电流为10A ，此电路中R= ，P= ，Q= ，S= 。 4、在含有L 、C 的电路中，出现总电压、电流同相位，这种现象称为 。这种现象若发生在串联电路中，则电路中阻抗 ，电压一定时电流 ，且在电感和电容两端将出现 。 5、谐振发生时，电路中的角频率=0ω ，=0f 。 （二）、判断题
16.连接简单的串联电路和并联电路
连接简单的串联电路和并联电路 一、实验目的： 连接串联电路和并联电路。 二、实验器材： 小灯泡2只（2.5V 0.3A；3.8V 0.3A）、小灯座（JY 116）2个；单刀双掷开关3个（JY 0117）；一号干电池2节、电池盒2个；导线若干。 三、实验步骤： （一）连接简单的串联电路 1.按图1连接电路。 2.根据电路图检查电路。 3.闭合开关S，观察两只小灯泡的发光情况。 4.开关S闭合时，两只小灯泡都发光，是串联电路。 （二）连接简单的并联电路 1.按图2连接电路。 2.根据电路图检查电路。 3.断开S，分别闭合S 1、S 2 ，观察两只灯泡的发光情况。 4.闭合S，分别闭合S 1、S 2 ，观察两只灯泡的发光情况。 5.闭合S，分别断开S 1、S 2 ，观察两只灯泡的发光情况。 6.观察S、S 1、S 2 闭合、断开时对灯泡的控制情况，确定电路为并联电路。 7.整理实验器材。 四、实验结果 （一）连接简单的串联电路 闭合开关S，观察两只小灯泡的发光情况。见图3S L1 L2 图1 S L1 L2 图2 S1 S2 图3
（二）连接简单的并联电路 1.断开S，分别闭合S 1、S 2 ，观察两只灯泡的发光情况。见图4 2.闭合S，闭合S 1、断开S 2 ，观察两只灯泡的发光情况。见图5 3.闭合S，闭合S 2、断开S 1 ，观察两只灯泡的发光情况。见图6 4.观察S、S 1、S 2 闭合、断开时对灯泡的控制情况，确定电路为并联电路。见图7 图4 图5 图6 图7
连接简单的串联电路和并联电路实验操作评价表 评价项目评价要求分数实 际 得 分 扣分原因 实验操作实验前 准备 器 材 调 配 组装干电 池 15分 ①组装成并联形式扣5分 旋紧小灯 泡 ②没有紧固小灯泡动作扣2分 紧固开关③没有紧固开关动作扣2分 电路连 接 器 材 摆 放 器材摆放 有条理 10分 ④将干电池放在离身体较近位置或开关较远位置酌情 扣2分 ⑤没有将灯泡、开关疏密有致摆放扣2分 连 接 电 路 连接电路 有条理 30分 ⑥连接电路时未断开开关扣2分 ⑦未按电路图连接扣5分 ⑧没能保证各连接线接触良好酌情扣2-3分 ⑨开关接线柱连接有误扣2分 ⑩未有序从电源的一极顺次连接电路的扣5分 观察开关 作用 操作方法 恰当 10分○11操作步骤不完整扣5分 实验后整理器材5分○12未整理器材扣2分 实 验报告实验设计 设计 实验步骤 30分○13观察并联电路时未考虑开关作用扣5分
串联和并联电路的谐振
串联和并联电路的谐振 1、谐振 正弦稳态电路中，电流与电压一般相位不同，若电压超前电流，电路呈感性，若电流超前电压，电路呈容性。一定条件下，如电路参数配合适当，或频率选择合适，也可以使电压与电流同相位，称电路发生谐振。此时电路的输入阻抗中，，电路表现为电阻性，阻抗角。这时的频率称为谐振频率，用表示。 处在谐振状态的电路称为谐振电路 2、RLC串联谐振电路 输入阻抗
谐振条件 谐振角频率 串联谐振电路的电路参量 串联谐振电路的谐振特点： 1）电压与电流同相位，，电路输入阻抗具有最小值，则等效一条短路线。 2）当输入电压一定时，此时电流最大, 3）电感电压与电容电压大小相等，相位相反。
串联谐振亦称电压谐振。<?xml:namespace prefix = o /> RLC并联电路与RLC串联电路是对偶电路，利用对偶关系，可以很方便得到RLC谐振并联谐振电路的特点。 3、并联谐振 如图1所示并联谐振电路，输入导纳 图1
4、串、并联谐振电路的频率特性 正弦电流电路中电流、电压、阻抗、导纳等物理量随频率变化的特性称为频率特性。这些量的模和辐角与频率的关系又分别称为幅频特性和相频特性。 为了通用性和分析比较不同的电路频率特性问题的方便，一般采用归一化处理，得到归一化幅频特性等。如RLC串联电路中电流 式中为谐振电路中的电流。图19-2给出不同Q值电路的幅频特性曲线，亦称通用谐曲线。可见，回路Q值越高，曲线在谐
振点附近形状越尖锐，稍微偏离谐振频率，电流就急剧下降，说明电路读非谐振频率具有较强烈的抑制能力，这时选择性能好。我们用通频带来说明信号衰减不低于规定值的条件下，电路允许信号通过的频 率范围。当的值不小于时，所对应的频率区间 由此可见，谐振电路的通频带与Q值成反比。
