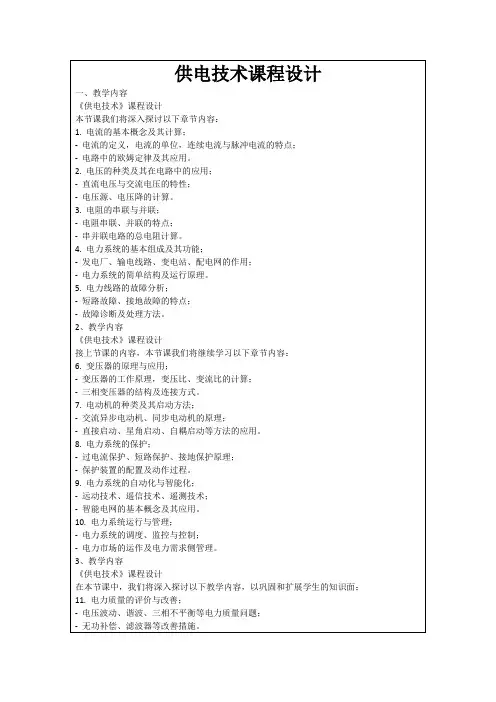

供电技术课程设计
供电技术课程设计
18.电力系统中的通信技术；
-电力系统通信的需求与特点；
-通信技术在电力系统中的应用案例。
19.电力系统的安全性与应急响应；
-电力系统的安全风险分析；
-应急预案的制定与执行。
20.综合实践案例分析；
-分析实际电力系统故障案例；
-探讨解决方案及其效果评估。
5、教学内容
《供电技术》课程设计
在课程的最后阶段，我们将通过以下教学内容，使学生能够综合运用所学知识，解决实际问题：
21.电力系统的可靠性评估；
-电力系统可靠性基本概念；
-可靠性评估指标及计算方法。
22.智能电网技术发展趋势；
-智能电网的关键技术；
-未来电力系统的发展方向。
23.电力系统模拟与仿真；
-电力系统仿真软件的应用；
-模拟实际电力系统运行案例分析。
-智能电网的基本概念及其应用。
10.电力系统运行与管理；
-电力系统的调度、监控与控制；
-电力市场的运作及电力需求侧管理。
3、教学内容
《供电技术》课程设计
在本节课中，我们将深入探讨以下教学内容，以巩固和扩展学生的知识面：
11.电力质量的评价与改善；
-电压波动、谐波、三相不平衡等电力质量问题；
-无功补偿、滤波器等改善措施。
-变压器的工作原理，变压比、变流比的计算；
-三相变压器的结构及连接方式。
7.电动机的种类及其启动方法；
-交流异步电动机、同步电动机的原理；
-直接启动、星角启动、自耦启动等方法的应用。
8.电力系统的保护；
-过电流保护、短路保护、接地保护原理；
-保护装置的配置及动作过程。
9.电力系统的自动化与智能化；
供电技术课程设计
供电技术课程设计一、教学目标本课程的教学目标是让学生掌握供电技术的基本原理、方法和应用，培养学生分析和解决电力工程问题的能力。
具体目标如下：1.知识目标：（1）理解电力系统的基本概念、组成和特点；（2）掌握电力系统中电压、电流、功率等基本参数的计算方法；（3）了解电力系统的运行原理和调控方法；（4）熟悉供电设备的结构、性能和应用。
2.技能目标：（1）能够运用所学知识分析电力系统的问题；（2）具备电力系统的设计、运行和维护能力；（3）熟练使用相关电力工程软件进行仿真和计算；（4）掌握电力设备的安装、调试和故障处理方法。
3.情感态度价值观目标：（1）培养学生对电力工程的兴趣和热情；（2）增强学生的责任感和使命感，关注电力系统的安全、环保和可持续发展；（3）培养学生团队合作精神，提高沟通与协作能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念和组成：电力系统的定义、电力系统的基本参数、电力系统的组成部分及其功能。
2.电力系统的运行原理：电力系统的电压、电流、功率等基本参数的计算方法，电力系统的稳定性、可靠性分析。
3.供电设备及其应用：变压器、开关设备、电力线路、继电保护等设备的工作原理和应用。
4.电力系统的设计与调控：电力系统的设计方法、电力系统的运行调控策略。
5.电力系统仿真与计算：使用相关软件进行电力系统仿真和计算。
6.电力设备的安装、调试和故障处理：电力设备的安装步骤、调试方法、故障诊断和处理技巧。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：系统地传授电力系统的基本概念、原理和方法。
2.讨论法：学生针对电力系统的问题进行讨论，培养学生的分析问题和解决问题的能力。
3.案例分析法：通过分析实际电力工程案例，使学生更好地理解电力系统的运行和调控。
4.实验法：让学生亲自动手进行电力实验，加深对电力设备和工作原理的理解。
四、教学资源本课程的教学资源包括：1.教材：选用权威、实用的电力工程教材，为学生提供系统、全面的知识体系。

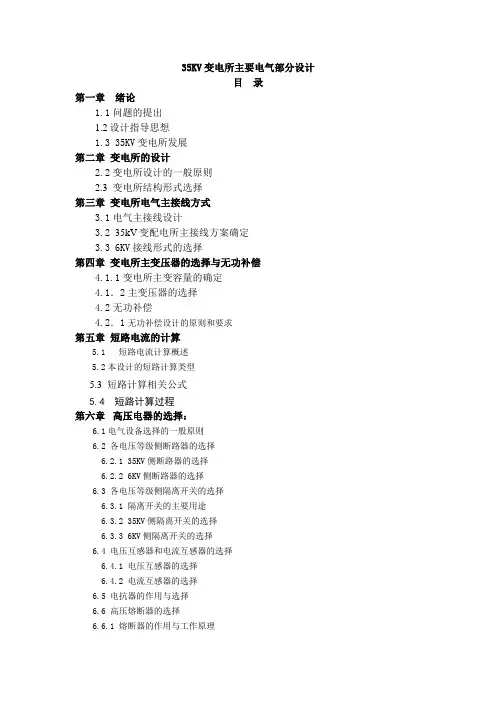

课程设计(供电技术)
35KV变电所主要电气部分设计目录第一章绪论1.1问题的提出1.2设计指导思想1.3 35KV变电所发展第二章变电所的设计2.2变电所设计的一般原则2.3 变电所结构形式选择第三章变电所电气主接线方式3.1电气主接线设计3.2 35kV变配电所主接线方案确定3.3 6KV接线形式的选择第四章变电所主变压器的选择与无功补偿4.1.1变电所主变容量的确定4.1．2主变压器的选择4.2无功补偿4.2．1无功补偿设计的原则和要求第五章短路电流的计算5.1 短路电流计算概述5.2本设计的短路计算类型5.3 短路计算相关公式5.4 短路计算过程第六章高压电器的选择：6.1电气设备选择的一般原则6.2 各电压等级侧断路器的选择6.2.1 35KV侧断路器的选择6.2.2 6KV侧断路器的选择6.3 各电压等级侧隔离开关的选择6.3.1 隔离开关的主要用途6.3.2 35KV侧隔离开关的选择6.3.3 6KV侧隔离开关的选择6.4 电压互感器和电流互感器的选择6.4.1 电压互感器的选择6.4.2 电流互感器的选择6.5 电抗器的作用与选择6.6 高压熔断器的选择6.6.1 熔断器的作用与工作原理6.6.2 熔断器的选择第七章供电接地保护7.1 防雷保护的设计7.2 接地装置的设计结论参考文献第一章绪论1.1 问题的提出电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
电能在工业生产中的重要性，在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
学校供配电技术课程设计
学校供配电技术课程设计一、课程目标知识目标：1. 理解并掌握学校供配电技术的基本原理，包括电路构成、电力传输和分配等。
2. 掌握供配电系统中的主要设备及其功能，如变压器、断路器、保护装置等。
3. 了解我国电力系统运行的相关法规和标准，以及在学校供配电中的应用。
技能目标：1. 能够阅读和分析学校供配电系统的电路图，并进行简单的设计和计算。
2. 学会使用相关工具和仪器进行供配电设备的检查、维护和故障排除。
3. 能够针对学校供配电系统的实际问题，提出合理的解决方案。
情感态度价值观目标：1. 培养学生对学校供配电技术的兴趣，激发他们主动学习的热情。
2. 增强学生的安全意识，让他们明白安全操作的重要性，养成良好的工作习惯。
3. 提高学生的团队协作能力，使他们能够在实际工程项目中与他人有效沟通和合作。
分析课程性质、学生特点和教学要求，本课程旨在使学生在掌握基本知识的同时，能够将理论应用于实际，培养具备一定实践能力和创新精神的技術人才。
课程目标具体、可衡量，以便学生和教师能够清晰地了解课程的预期成果，并为后续的教学设计和评估提供依据。
1. 学校供配电系统概述：介绍学校供配电系统的基本构成、工作原理及重要性。
- 教材章节：第一章 供配电系统概述- 内容列举：电路构成、电力传输与分配、学校供配电系统的特点。
2. 供配电设备及其功能：详细讲解变压器、断路器、保护装置等主要设备的作用和工作原理。
- 教材章节：第二章 供配电设备- 内容列举：变压器、断路器、继电保护、配电设备。
3. 供配电系统设计及计算：学习如何进行供配电系统的设计和计算。
- 教材章节：第三章 供配电系统设计- 内容列举：电路设计、设备选型、短路计算、负荷计算。
4. 供配电系统运行与管理：了解学校供配电系统的运行管理、维护保养及故障排除。
- 教材章节：第四章 供配电系统运行与管理- 内容列举：运行管理、维护保养、故障排除、安全操作。
5. 案例分析与实践：分析学校供配电系统实际案例，进行实践操作，提高学生的应用能力。

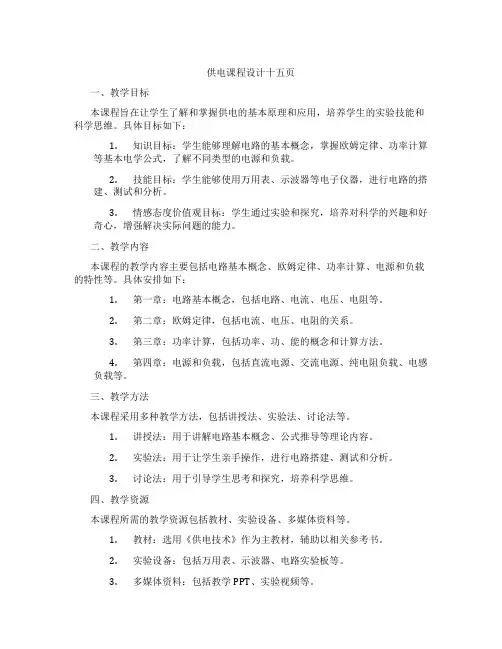

供电课程设计十五页
供电课程设计十五页一、教学目标本课程旨在让学生了解和掌握供电的基本原理和应用，培养学生的实验技能和科学思维。
具体目标如下：1.知识目标：学生能够理解电路的基本概念，掌握欧姆定律、功率计算等基本电学公式，了解不同类型的电源和负载。
2.技能目标：学生能够使用万用表、示波器等电子仪器，进行电路的搭建、测试和分析。
3.情感态度价值观目标：学生通过实验和探究，培养对科学的兴趣和好奇心，增强解决实际问题的能力。
二、教学内容本课程的教学内容主要包括电路基本概念、欧姆定律、功率计算、电源和负载的特性等。
具体安排如下：1.第一章：电路基本概念，包括电路、电流、电压、电阻等。
2.第二章：欧姆定律，包括电流、电压、电阻的关系。
3.第三章：功率计算，包括功率、功、能的概念和计算方法。
4.第四章：电源和负载，包括直流电源、交流电源、纯电阻负载、电感负载等。
三、教学方法本课程采用多种教学方法，包括讲授法、实验法、讨论法等。
1.讲授法：用于讲解电路基本概念、公式推导等理论内容。
2.实验法：用于让学生亲手操作，进行电路搭建、测试和分析。
3.讨论法：用于引导学生思考和探究，培养科学思维。
四、教学资源本课程所需的教学资源包括教材、实验设备、多媒体资料等。
1.教材：选用《供电技术》作为主教材，辅助以相关参考书。
2.实验设备：包括万用表、示波器、电路实验板等。
3.多媒体资料：包括教学PPT、实验视频等。
五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面反映学生的学习成果。
1.平时表现：包括课堂参与度、提问回答、小组讨论等，占总成绩的20%。
2.作业：包括课后习题、实验报告等，占总成绩的30%。
3.考试：包括期中和期末考试，占总成绩的50%。
六、教学安排本课程的教学安排如下：1.教学进度：按照教材的章节顺序进行，确保每个章节都有足够的教学时间。
2.教学时间：每个星期上课2次，每次1.5小时，共15周。
3.教学地点：实验室和教室。

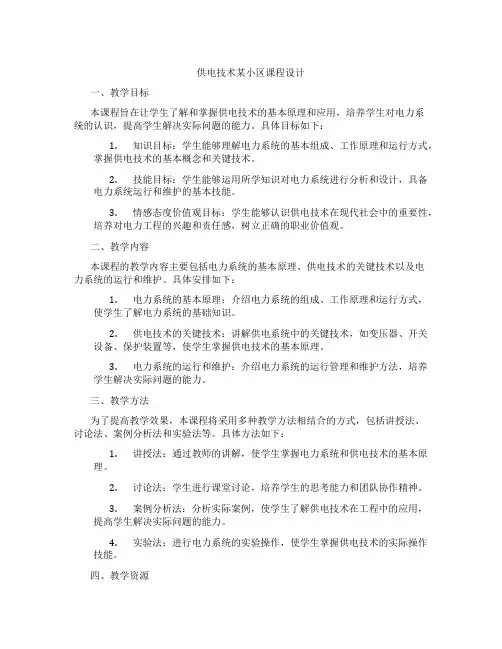

供电技术某小区课程设计
供电技术某小区课程设计一、教学目标本课程旨在让学生了解和掌握供电技术的基本原理和应用，培养学生对电力系统的认识，提高学生解决实际问题的能力。
具体目标如下：1.知识目标：学生能够理解电力系统的基本组成、工作原理和运行方式，掌握供电技术的基本概念和关键技术。
2.技能目标：学生能够运用所学知识对电力系统进行分析和设计，具备电力系统运行和维护的基本技能。
3.情感态度价值观目标：学生能够认识供电技术在现代社会中的重要性，培养对电力工程的兴趣和责任感，树立正确的职业价值观。
二、教学内容本课程的教学内容主要包括电力系统的基本原理、供电技术的关键技术以及电力系统的运行和维护。
具体安排如下：1.电力系统的基本原理：介绍电力系统的组成、工作原理和运行方式，使学生了解电力系统的基础知识。
2.供电技术的关键技术：讲解供电系统中的关键技术，如变压器、开关设备、保护装置等，使学生掌握供电技术的基本原理。
3.电力系统的运行和维护：介绍电力系统的运行管理和维护方法，培养学生解决实际问题的能力。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括讲授法、讨论法、案例分析法和实验法等。
具体方法如下：1.讲授法：通过教师的讲解，使学生掌握电力系统和供电技术的基本原理。
2.讨论法：学生进行课堂讨论，培养学生的思考能力和团队协作精神。
3.案例分析法：分析实际案例，使学生了解供电技术在工程中的应用，提高学生解决实际问题的能力。
4.实验法：进行电力系统的实验操作，使学生掌握供电技术的实际操作技能。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，提高课堂教学的趣味性和生动性。
4.实验设备：配置完善的实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评价学生的学习成果，本课程将采用多种评估方式相结合的方法。
供电技术课程设计(1)
供电技术课程设计(1)课程简介供电技术是电力行业中极为重要的一个领域，它涉及到电力的发电、输送、变压、配电等多个环节。
本课程将介绍供电技术方面的基础知识和实践操作经验，旨在为学生打下坚实的基础，为未来进一步深入了解和研究供电技术打下良好的基础。
课程目标通过本课程的学习，学生应具备以下能力和知识：1.理解电力的基本概念和原理；2.掌握供电系统的组成和工作原理；3.掌握供电系统的配电方案设计和优化方法；4.能够根据供电系统的需求进行供电设备的选型和运行控制。
课程安排第一部分：电力基础本部分主要介绍电力的基本概念和原理。
1.电力的定义和单位2.电流、电压、电阻的基本概念3.交流电和直流电的区别4.电路元件和电路组成第二部分：供电系统本部分主要介绍供电系统的组成和工作原理。
1.供电系统的基本概念和组成2.发电机的原理和分类3.变压器的原理和分类4.输电线路和配电线路的原理和分类第三部分：供电系统设计本部分主要介绍供电系统的配电方案设计和优化方法。
1.供电系统的负荷估算和负荷曲线绘制2.供电系统的电压稳定与调节3.供电系统的配电方案设计和主要元器件选型4.供电系统的运行控制和故障排除技术课程评估本课程将根据以下几个方面来进行学生的评估和评分：1.期中考试（占总成绩50%）2.期末考试（占总成绩50%）3.课堂参与度、作业完成情况和参与实验的表现（加分项）。
实践操作除了理论课，本课程还将联合电力公司进行一系列实践操作，以帮助学生更好地理解和掌握供电技术的实际应用。
1.参观电力公司的电力生产线，了解发电厂房和变压器站的组成和运作情况；2.对实际供电系统的配电方案进行设计和优化；3.进行基本的供电设备的选型和运行控制实验。
参考文献1.王春超. 电力系统分析与运行[M]. 科学出版社, 2015年.2.陈建忠. 电力系统分析与控制[M]. 北京邮电大学出版社, 2011年.3.高小峰. 电能经济学[M]. 机械工业出版社, 2009年.以上仅为参考文献，学生可以根据自己的实际需要选择相应的文献进行学习和参考。
供电技术课程设计小区
供电技术课程设计小区一、教学目标本章节的教学目标是使学生掌握供电技术的基本原理和应用，能够理解并分析小区供电系统的组成、工作原理和运行维护方法，提高学生解决实际问题的能力。
知识目标：掌握供电技术的基本概念、原理和常用设备；了解小区供电系统的组成、工作原理和运行维护方法。
技能目标：能够运用所学知识分析和解决小区供电系统实际问题；具备小区供电系统的设计、运行和维护能力。
情感态度价值观目标：培养学生对供电技术的兴趣和好奇心，提高学生对电力行业的认同感和责任感；培养学生团结协作、勇于创新的精神。
二、教学内容本章节的教学内容主要包括供电技术的基本原理、小区供电系统的组成、工作原理和运行维护方法。
1.供电技术的基本原理：包括电力系统的基本概念、电路理论、电力电子技术等。
2.小区供电系统的组成：包括变电站、配电线路、配电设备、用电设备等。
3.小区供电系统的工作原理：包括电力传输、分配和使用的规律和方法。
4.小区供电系统的运行维护方法：包括运行管理、设备维护、故障处理等。
三、教学方法为了实现本章节的教学目标，将采用以下教学方法：1.讲授法：讲解供电技术的基本原理、小区供电系统的组成和运行维护方法。
2.案例分析法：分析典型的小区供电系统案例，帮助学生理解和掌握相关知识。
3.实验法：学生进行小区供电系统实验，提高学生的动手能力和实际操作技能。
4.讨论法：引导学生进行小组讨论，培养学生的团队协作能力和解决问题的能力。
四、教学资源为了支持本章节的教学内容和教学方法，将准备以下教学资源：1.教材：供电技术、小区供电系统等相关教材。
2.参考书：供电技术、电力系统分析等参考书籍。
3.多媒体资料：供电技术原理图、小区供电系统示意图等。
4.实验设备：供电实验装置、配电设备模型等。
5.网络资源：电力行业相关、论坛等。
五、教学评估本章节的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。
1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性。
