柱塞泵工作原理
柱塞泵工作原理
柱塞泵工作原理
柱塞泵是一种常见的液压传动元件，它通过柱塞在轴向往复运动来改变泵腔的
容积，从而实现液体的吸入和排出。
柱塞泵通常由柱塞、柱塞杆、泵体、进出口阀、液压马达等部件组成。
下面我们来详细了解一下柱塞泵的工作原理。
首先，柱塞泵的工作原理是基于液体的流体力学原理。
当柱塞泵启动时，液体
从进口阀进入泵腔，随着柱塞的往复运动，泵腔的容积逐渐增大，液体被吸入泵腔；当柱塞运动到最大行程时，泵腔的容积达到最大值，此时进口阀关闭，出口阀打开，液体被排出泵腔，完成一次工作循环。
其次，柱塞泵的工作原理还涉及到液压传动的基本原理。
液体在泵腔内的流动
是由柱塞的往复运动产生的，液体在进口阀和出口阀的控制下，完成吸入和排出的过程。
柱塞泵的工作原理是利用液体的不可压缩性和流体的流动来传递能量，实现液压系统的动力传递和工作机构的运动控制。
此外，柱塞泵的工作原理还与泵的结构和工作特点密切相关。
柱塞泵的柱塞和
柱塞杆是直接受到液压力的作用，通过柱塞的往复运动来改变泵腔的容积，实现液体的吸入和排出。
柱塞泵的进出口阀通过控制液体的流动方向和流量，实现液体的吸入和排出，从而实现液压系统的工作。
总的来说，柱塞泵的工作原理是利用柱塞的往复运动来改变泵腔的容积，实现
液体的吸入和排出，从而实现液压系统的动力传递和工作机构的运动控制。
柱塞泵在工程机械、农业机械、船舶等领域有着广泛的应用，深入了解其工作原理对于提高液压系统的工作效率和可靠性具有重要意义。
希望本文能够帮助大家更加深入地了解柱塞泵的工作原理，为实际应用提供参考和指导。
柱塞泵的工作原理
柱塞泵的工作原理引言概述：柱塞泵是一种常见的液压泵，广泛应用于工业领域。
本文将详细介绍柱塞泵的工作原理，包括其结构组成、工作过程和应用领域。
一、柱塞泵的结构组成：1.1 柱塞泵的主要组成部份：柱塞、泵体和驱动装置。
1.2 柱塞的作用：柱塞是柱塞泵的核心部件，负责产生压力和输送液体。
1.3 泵体的结构：泵体是柱塞泵的外壳，通常由高强度材料制成，具有良好的密封性能和耐腐蚀性。
二、柱塞泵的工作过程：2.1 吸入过程：当柱塞向后运动时，泵腔内形成负压，吸入液体进入泵腔。
2.2 推压过程：当柱塞向前运动时，泵腔内的液体被压缩，产生高压。
2.3 排出过程：高压液体通过出口阀门排出，完成一个工作循环。
三、柱塞泵的工作原理：3.1 正向工作原理：柱塞泵在正向工作时，柱塞向前运动，泵腔内的液体被压缩，产生高压。
3.2 反向工作原理：柱塞泵在反向工作时，柱塞向后运动，泵腔内形成负压，吸入液体进入泵腔。
3.3 控制原理：柱塞泵的工作由驱动装置控制，通常采用机电、发动机等能源提供动力。
四、柱塞泵的应用领域：4.1 工业领域：柱塞泵广泛应用于工业生产中的液压系统，如机床、冶金设备等。
4.2 农业领域：柱塞泵可用于农业机械中的液压系统，如拖拉机、喷灌设备等。
4.3 建造领域：柱塞泵可用于建造机械中的液压系统，如混凝土泵车、起重机等。
五、总结：柱塞泵是一种重要的液压泵，其工作原理基于柱塞的运动和泵腔的压力变化。
通过合理的结构设计和驱动装置控制，柱塞泵可以在各个领域发挥重要作用，提高工作效率和生产效益。
总之，柱塞泵的工作原理对于理解和应用液压系统具有重要意义。
通过深入研究柱塞泵的结构组成、工作过程和应用领域，可以更好地掌握其工作原理，为实际应用提供有效的指导。

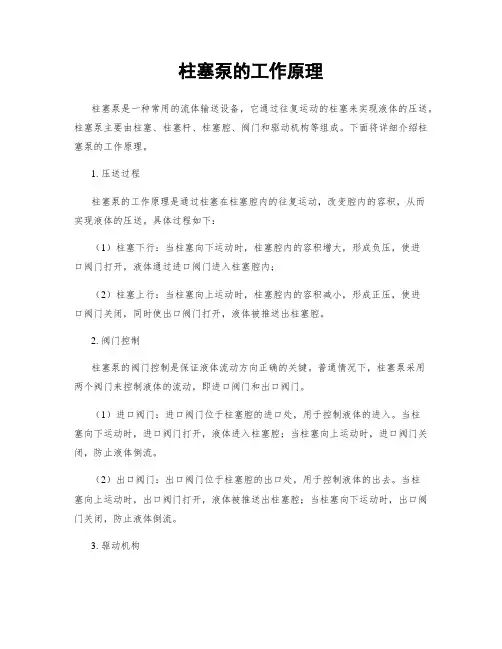

柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常用的流体输送设备，它通过往复运动的柱塞来实现液体的压送。
柱塞泵主要由柱塞、柱塞杆、柱塞腔、阀门和驱动机构等组成。
下面将详细介绍柱塞泵的工作原理。
1. 压送过程柱塞泵的工作原理是通过柱塞在柱塞腔内的往复运动，改变腔内的容积，从而实现液体的压送。
具体过程如下：（1）柱塞下行：当柱塞向下运动时，柱塞腔内的容积增大，形成负压，使进口阀门打开，液体通过进口阀门进入柱塞腔内；（2）柱塞上行：当柱塞向上运动时，柱塞腔内的容积减小，形成正压，使进口阀门关闭，同时使出口阀门打开，液体被推送出柱塞腔。
2. 阀门控制柱塞泵的阀门控制是保证液体流动方向正确的关键。
普通情况下，柱塞泵采用两个阀门来控制液体的流动，即进口阀门和出口阀门。
（1）进口阀门：进口阀门位于柱塞腔的进口处，用于控制液体的进入。
当柱塞向下运动时，进口阀门打开，液体进入柱塞腔；当柱塞向上运动时，进口阀门关闭，防止液体倒流。
（2）出口阀门：出口阀门位于柱塞腔的出口处，用于控制液体的出去。
当柱塞向上运动时，出口阀门打开，液体被推送出柱塞腔；当柱塞向下运动时，出口阀门关闭，防止液体倒流。
3. 驱动机构柱塞泵的驱动机构通常由电动机、减速器和连杆机构组成。
电动机提供动力，通过减速器将电动机的旋转运动转换为柱塞的往复运动，连杆机构将旋转运动转化为直线运动，使柱塞能够在柱塞腔内往复运动。
4. 应用领域柱塞泵广泛应用于化工、石油、冶金、食品、制药等行业。
它可以输送各种液体，包括高粘度液体、腐蚀性液体和高温液体等。
柱塞泵的输送量和输送压力可以通过调节柱塞的往复运动频率和幅度来控制。
总结：柱塞泵的工作原理是通过柱塞的往复运动来改变腔内容积，从而实现液体的压送。
阀门的开闭控制保证了液体的流动方向正确。
驱动机构提供动力，使柱塞能够在柱塞腔内往复运动。
柱塞泵广泛应用于各个行业，能够输送各种液体，并具有调节输送量和压力的能力。

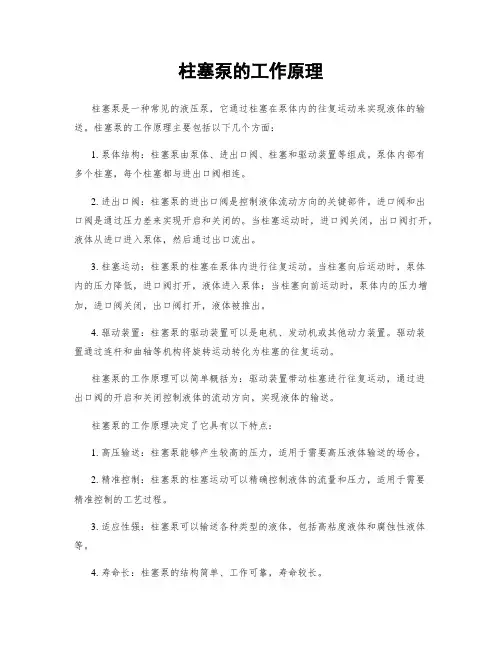

柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常见的液压泵，它通过柱塞在泵体内的往复运动来实现液体的输送。
柱塞泵的工作原理主要包括以下几个方面：1. 泵体结构：柱塞泵由泵体、进出口阀、柱塞和驱动装置等组成。
泵体内部有多个柱塞，每个柱塞都与进出口阀相连。
2. 进出口阀：柱塞泵的进出口阀是控制液体流动方向的关键部件。
进口阀和出口阀是通过压力差来实现开启和关闭的。
当柱塞运动时，进口阀关闭，出口阀打开，液体从进口进入泵体，然后通过出口流出。
3. 柱塞运动：柱塞泵的柱塞在泵体内进行往复运动。
当柱塞向后运动时，泵体内的压力降低，进口阀打开，液体进入泵体；当柱塞向前运动时，泵体内的压力增加，进口阀关闭，出口阀打开，液体被推出。
4. 驱动装置：柱塞泵的驱动装置可以是电机、发动机或其他动力装置。
驱动装置通过连杆和曲轴等机构将旋转运动转化为柱塞的往复运动。
柱塞泵的工作原理可以简单概括为：驱动装置带动柱塞进行往复运动，通过进出口阀的开启和关闭控制液体的流动方向，实现液体的输送。
柱塞泵的工作原理决定了它具有以下特点：1. 高压输送：柱塞泵能够产生较高的压力，适用于需要高压液体输送的场合。
2. 精准控制：柱塞泵的柱塞运动可以精确控制液体的流量和压力，适用于需要精准控制的工艺过程。
3. 适应性强：柱塞泵可以输送各种类型的液体，包括高粘度液体和腐蚀性液体等。
4. 寿命长：柱塞泵的结构简单、工作可靠，寿命较长。
总结起来，柱塞泵是一种通过柱塞的往复运动来实现液体输送的液压泵。
其工作原理包括泵体结构、进出口阀、柱塞运动和驱动装置等方面。
柱塞泵具有高压输送、精准控制、适应性强和寿命长等特点，广泛应用于各个领域中。
柱塞泵的工作原理

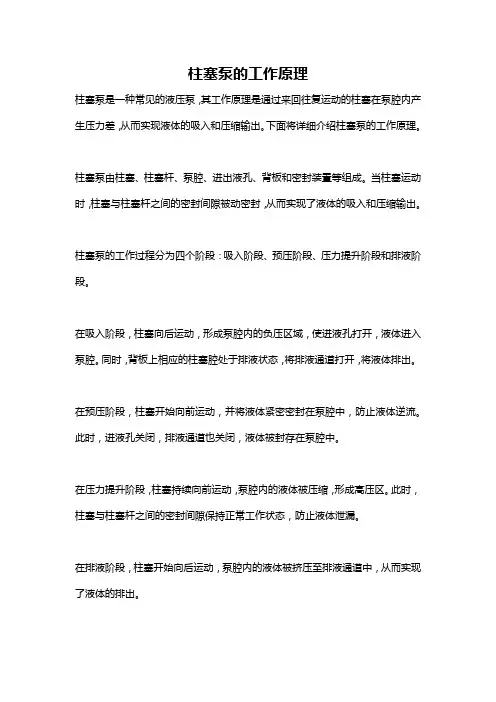

柱塞泵的工作原理
柱塞泵是一种常见的液压泵，其工作原理是通过来回往复运动的柱塞在泵腔内产生压力差，从而实现液体的吸入和压缩输出。
下面将详细介绍柱塞泵的工作原理。
柱塞泵由柱塞、柱塞杆、泵腔、进出液孔、背板和密封装置等组成。
当柱塞运动时，柱塞与柱塞杆之间的密封间隙被动密封，从而实现了液体的吸入和压缩输出。
柱塞泵的工作过程分为四个阶段：吸入阶段、预压阶段、压力提升阶段和排液阶段。
在吸入阶段，柱塞向后运动，形成泵腔内的负压区域，使进液孔打开，液体进入泵腔。
同时，背板上相应的柱塞腔处于排液状态，将排液通道打开，将液体排出。
在预压阶段，柱塞开始向前运动，并将液体紧密密封在泵腔中，防止液体逆流。
此时，进液孔关闭，排液通道也关闭，液体被封存在泵腔中。
在压力提升阶段，柱塞持续向前运动，泵腔内的液体被压缩，形成高压区。
此时，柱塞与柱塞杆之间的密封间隙保持正常工作状态，防止液体泄漏。
在排液阶段，柱塞开始向后运动，泵腔内的液体被挤压至排液通道中，从而实现了液体的排出。
柱塞泵通过不断地往复运动，实现了液体的连续吸入和压缩输出。
柱塞与柱塞杆之间的密封装置起到了关键的作用，确保了液体不泄漏，并且防止了外部杂质进入泵腔。
柱塞泵的工作原理简单、可靠，压力稳定，因此在工业生产和机械设备中得到了广泛应用。
在石油、化工、冶金、船舶和农业等领域，柱塞泵承担着液体输送、压力提升、冷却和润滑等重要任务。
总之，柱塞泵通过柱塞在泵腔内来回运动，通过吸入和压缩液体实现了连续的液体输送。
其工作原理简单，但在实际应用中发挥着重要作用，是一种非常常见的液压泵类型。
柱塞泵的工作原理
柱塞泵的工作原理引言概述：柱塞泵是一种常用的液压泵，广泛应用于工业领域。
它通过柱塞的往复运动来实现液体的输送。
本文将详细介绍柱塞泵的工作原理，包括其结构、工作过程以及应用。
正文内容：1. 柱塞泵的结构1.1 柱塞泵由柱塞、柱塞杆、泵体和阀门组成。
1.2 柱塞通过柱塞杆与泵体连接，形成一个密闭的腔体。
1.3 泵体内设有进、出口阀门，控制液体的流动方向。
2. 柱塞泵的工作过程2.1 进行吸液过程2.1.1 柱塞向后运动，腔体内形成负压。
2.1.2 进口阀门打开，液体被吸入腔体。
2.2 进行压液过程2.2.1 柱塞向前运动，腔体内形成正压。
2.2.2 出口阀门打开，液体被推出腔体。
2.3 循环进行吸液和压液过程，实现液体的连续输送。
3. 柱塞泵的优势3.1 高压力输出能力3.1.1 柱塞泵能够提供较高的压力输出，适合于高压液体输送。
3.1.2 可以满足工业生产中对压力的需求。
3.2 精确控制液体流量3.2.1 由于柱塞泵的往复运动，液体流量可精确控制。
3.2.2 可根据需求调整柱塞的运动速度和行程，实现流量的精确调节。
3.3 适合于各种液体3.3.1 柱塞泵适合于各种液体，包括高粘度液体和腐蚀性液体。
3.3.2 具有较好的适应性，可满足不同工况下的需求。
4. 柱塞泵的应用领域4.1 工业领域4.1.1 柱塞泵广泛应用于石油、化工、冶金等行业。
4.1.2 用于输送各种液体、压力测试等工艺。
4.2 农业领域4.2.1 柱塞泵可用于农田灌溉、农药喷洒等农业工作。
4.2.2 提高了农业生产效率和水资源的利用率。
4.3 汽车工业4.3.1 柱塞泵被广泛应用于汽车液压系统。
4.3.2 用于操控转向、制动等关键部件。
总结：柱塞泵通过柱塞的往复运动实现液体的输送。
其结构包括柱塞、柱塞杆、泵体和阀门。
工作过程包括吸液和压液过程，通过循环实现连续输送。
柱塞泵具有高压力输出能力、精确控制液体流量和适合于各种液体的优势。
广泛应用于工业、农业和汽车工业等领域。
柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常用的工业泵，其工作原理是通过柱塞的往复运动来实现液体的输送。
柱塞泵通常由柱塞、柱塞杆、泵体和阀门等组成。
工作原理如下：1. 首先，液体通过进口阀门进入泵体。
进口阀门通常是一个单向阀，它只允许液体从进口进入泵体，而不允许反向流动。
2. 当柱塞向后移动时，泵体内的容积增大，形成一个低压区域。
这个低压区域会吸引液体从进口进入泵体。
3. 当柱塞向前移动时，泵体内的容积减小，形成一个高压区域。
这个高压区域会将液体推出泵体，通过出口阀门排出。
4. 出口阀门也是一个单向阀，它只允许液体从泵体排出，而不允许反向流动。
5. 柱塞的往复运动由柱塞杆驱动。
柱塞杆通常与柱塞连接，通过连杆机构实现往复运动。
柱塞泵的工作原理基于容积变化原理，通过改变泵体内的容积来实现液体的吸入和排出。
由于柱塞泵的结构紧凑、工作可靠，因此广泛应用于各种工业领域，如化工、石油、冶金等。
柱塞泵具有以下优点：1. 高压能力：柱塞泵能够提供较高的出口压力，适用于输送高压液体。
2. 精确控制：柱塞泵的输出流量可以通过调整柱塞的运动速度和行程来精确控制。
3. 适应性强：柱塞泵适用于输送各种液体，包括高粘度液体和腐蚀性液体。
4. 可靠性高：柱塞泵的结构简单，易于维护，具有较长的使用寿命。
然而，柱塞泵也存在一些局限性：1. 体积较大：柱塞泵通常较大，占用空间较多。
2. 需要润滑：柱塞泵的柱塞和泵体之间需要润滑剂来减少摩擦和磨损。
3. 噪音较大：柱塞泵的工作会产生一定的噪音，需要采取措施进行降噪处理。
总之，柱塞泵是一种常用的工业泵，其工作原理基于容积变化原理。
通过柱塞的往复运动，液体被吸入泵体并通过出口排出，实现液体的输送。
柱塞泵具有高压能力、精确控制和适应性强等优点，但也存在体积较大、需要润滑和噪音较大等局限性。
柱塞泵的工作原理动画
柱塞泵的工作原理动画
柱塞泵是一种常用的液压泵，其工作原理如下：
一、排油行程：
1. 柱塞泵进油口关闭，泵腔内压力增加，柱塞向外运动。
2. 柱塞与泵腔之间的密封腔内形成负压，抽油腔内的液体被吸入。
3. 柱塞继续向外运动，液体被挤出泵腔。
二、进油行程：
1. 柱塞泵排油口关闭，液体无法排出泵腔。
2. 柱塞开始向内运动，泵腔内形成负压，进油口打开。
3. 外界液体被吸入泵腔。
三、排油行程：
1. 柱塞泵进油口关闭，柱塞向外运动。
2. 柱塞与泵腔之间的密封腔内形成负压，抽油腔内的液体被吸入。
3. 柱塞继续向外运动，液体被挤出泵腔。
四、循环往复：
循环往复以上三个步骤，实现液体的连续吸入和排出。
总之，柱塞泵通过柱塞的往复运动来实现液体的吸入和排出。
其中，柱塞与泵腔之间形成的密封腔通过不断变化的体积来实现液体的吸入和排出。
由于柱塞泵结构简单、工作可靠，因此被广泛应用于液压系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斜盘式轴向柱塞泵的工作原理
柱塞装在柱塞泵缸体中，沿轴向圆周均匀分布。
柱塞端部带有滑靴，由弹簧通过回程盘将其压紧在斜盘上，同时在弹簧力和工作油压力作用下，缸体被压向固定的配流盘。
配流盘上有两个腰形配流窗和，一个与泵壳体的吸油口相连，称进油窗口；另一个壳体的排油口相连，称排油窗口。
配流窗口之间的宽度应大于缸体底部通油口宽度，以防高低压腔串通。
轴向液压柱塞泵在工作中，主传动轴带动缸体转动。
由于斜盘具有倾角，当柱塞泵缸体转动时柱塞就在缸体的柱塞孔内作往复运动，完成液压泵的吸油压油过程。
轴向柱塞泵工作原理
轴向柱塞泵工作原理
轴向柱塞泵中的柱塞是轴向排列的。
当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。
轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。
图3.28a(动画）和图3.28b(动画）分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。
工作原理
斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。
柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。
斜盘法线和缸体轴线的夹角为γ。
当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。
显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。
缸体每转一周，每个柱塞完成吸、压油一次。
如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。
在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。
配油盘5是固定不
动的。
如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。
图3.28a 斜盘式
1－传动轴；2一斜盘；3一柱塞；4－缸体；5一配油盘
图3.28b 斜轴式
l－传动轴；2一连杆；3－缸体；4一柱塞；5一平面配油盘
轴向柱塞泵的排量和流量
设柱塞直径为d，柱塞数为Z，柱塞中心分布圆直径为D，斜盘倾角为γ，则柱塞行程
泵的排量和流量分别为
式中，n一泵的转速；ηpv一泵的容积效率。
轴向柱塞泵的输出流量是脉动的。
理论分析和实验研究表明，当柱塞个数多且为奇数时流量脉动较小。
从结构和工艺考虑，柱塞个数多采用7或9。
表3.3 流量脉动率与柱塞数Z的关系
轴向柱塞泵结构
图3.30 滑靴的静压支承原理图
1.柱塞
2.滑靴
3.斜盘
（1）斜盘式轴向柱塞泵
图3.29是一种轴向柱塞泵的结构简图。
传动轴8通过花键带动缸体6旋转。
柱塞5(七个)均匀安装在缸体上。
柱塞的头部装有滑靴4，滑靴与柱塞是球铰连接，可以任意转动。
由弹簧通过钢球和压板3将滑靴压靠在斜盘2上。
这样，当缸体转动时，柱塞就可以在缸体中往复运动，完成吸油和压油过程。
配油盘7与泵的吸油口和压油口相通，固定在泵体上。
另外，在滑靴与斜盘相接触的部分有一个油室，压力油通过柱塞中间的小孔进入油室，在滑靴与斜盘之间形成一个油膜，起着静压支承作用，从而减少了磨损。
滑靴的静压支承原理如图3.30(动画）所示。
这种泵的变量机构是手动的。
转动手把1，通过丝杠螺母副可以改变斜盘的倾角，从
而改变泵的输出流量。
图3.31 A2F型斜轴式轴向柱塞泵
1.主轴
2.轴承组
3.连杆柱塞副
4.缸体
5.泵体
6.球面配油盘
7.后盖
8.蝶形弹
簧9.中心轴
（2）斜轴式轴向柱塞泵
图3.31 是一种斜轴式轴向柱塞泵的结构简图。
这是一个定量泵。
它由主轴l、轴承组2、连杆柱塞副3、缸体4、泵体5、球面配油盘6和后盖7等组成。
由于缸相对主轴有一个倾角，故称斜轴泵。
连杆3和中心轴9的两端都是球铰结构。
中心轴支承着缸体。
套在中心轴上的蝶形弹簧8将缸体压在配油盘上，保证了缸体在旋转时具有良好
的密封性和自位性。
当主轴旋转时，连杆与柱塞内壁接触，通过柱塞带动缸体旋转，同时连杆带动柱塞在缸体柱塞孔内作往复运动，使柱塞底部的密封容积发生周期性的变化，通过配油盘的吸、压窗口完成吸油和压油过程。
这种泵的流量计算公式与斜盘式轴向柱塞泵的形式相同，只不过要用缸体轴线与主轴之间夹角代替斜盘倾角。
