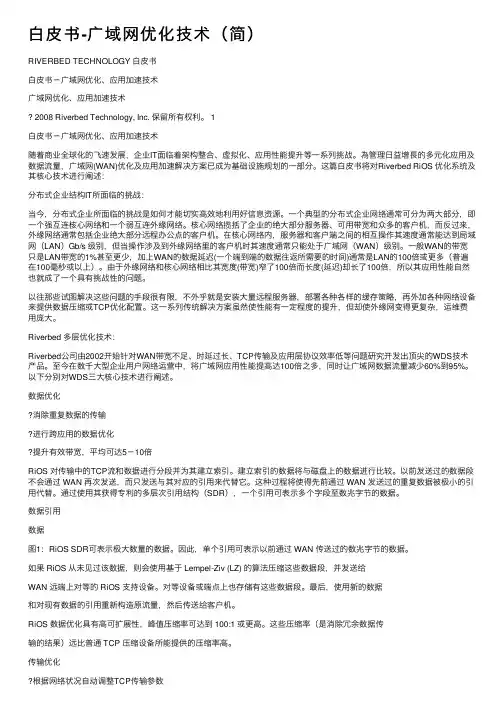

白皮书-广域网优化技术（简）

1⽩⽪书－⼴域⽹优化、应⽤加速技术随着商业全球化的飞速发展，企业IT⾯临着架构整合、虚拟化、应⽤性能提升等⼀系列挑战。

為管理⽇益增⾧的多元化应⽤及数据流量，⼴域⽹(WAN)优化及应⽤加速解决⽅案已成为基础设施规划的⼀部分。

这篇⽩⽪书将对Riverbed RiOS 优化系统及其核⼼技术进⾏阐述：分布式企业结构IT所⾯临的挑战：当今，分布式企业所⾯临的挑战是如何才能切实⾼效地利⽤好信息资源。

⼀个典型的分布式企业⽹络通常可分为两⼤部分，即⼀个强互连核⼼⽹络和⼀个弱互连外缘⽹络。

核⼼⽹络揽括了企业的绝⼤部分服务器、可⽤带宽和众多的客户机，⽽反过来，外缘⽹络通常包括企业绝⼤部分远程办公点的客户机。

在核⼼⽹络内，服务器和客户端之间的相互操作其速度通常能达到局域⽹（LAN）Gb/s 级别，但当操作涉及到外缘⽹络⾥的客户机时其速度通常只能处于⼴域⽹（WAN）级别。

⼀般WAN的带宽只是LAN带宽的1%甚⾄更少，加上WAN的数据延迟(⼀个端到端的数据往返所需要的时间)通常是LAN的100倍或更多（普遍在100毫秒或以上）。

由于外缘⽹络和核⼼⽹络相⽐其宽度(带宽)窄了100倍⽽长度(延迟)却长了100倍，所以其应⽤性能⾃然也就成了⼀个具有挑战性的问题。

以往那些试图解决这些问题的⼿段很有限，不外乎就是安装⼤量远程服务器，部署各种各样的缓存策略，再外加各种⽹络设备来提供数据压缩或TCP优化配置。

这⼀系列传统解决⽅案虽然使性能有⼀定程度的提升，但却使外缘⽹变得更复杂，运维费⽤庞⼤。

Riverbed 多层优化技术：Riverbed公司由2002开始针对WAN带宽不⾜、时延过长、TCP传输及应⽤层协议效率低等问题研究开发出顶尖的WDS技术产品。

立邦涂料(中国)有限公司Riverbed应用加速项目_测试报告

立邦涂料（中国）有限公司Riverbed广域网应用测试项目测试报告二○○八年七月Shanghai Pukka Confidential 7/13/20081 目录 1 测试背景....................................................................................................3 2测试环境....................................................................................................3 2.1 设备连接图.........................................................................................3 2.2 设备使用描述......................................................................................4 2.3 设备配置............................................................................................4 3测试内容....................................................................................................6 3.1 Windows 文件拷贝...............................................................................6 3.2 NOTES 应用测试：..............................................................................7 3.3 HTTP 的访问.......................................................................................9 3.4 SAP 加速...........................................................................................10 3.5 数据传输节省....................................................................................11 3.6 带宽节省报告....................................................................................13 3.7 数据流分析.......................................................................................14 3.8 客户端统计.......................................................................................15 3.9 Steelhead 的Bypass 功能...................................................................16 4Riverbed 优化设备的特色功能....................................................................18 1) 单设备双核心路由/交换机支持...........................................................18 2) 集中管理和控制.................................................................................18 3) 本地文件服务 (19)5Riverbed 与WDS 技术 (20)Shanghai Pukka Confidential 7/13/200825.1 Riverbed 的WDS 体系结构 (21)5.1.1 基于磁盘的系统.......................................................................21 5.1.2 独立于应用的基础....................................................................21 5.1.3 特定于应用的延迟优化.............................................................21 5.2 WDS 的应用范围 (22)5.2.1 应用加速.................................................................................22 5.2.2 远程办公室数据备份.................................................................22 5.2.3 数据复制.................................................................................23 5.2.4 站点整合.................................................................................23 5.2.5 带宽优化.................................................................................23 5.3 屡获大奖的Riverbed 广域网优化产品－Steelhead ............................24 6Riverbed 广域网优化设备－Steelhead (25)Shanghai Pukka Confidential 7/13/200831 测试背景立邦涂料是世界著名的涂料制造商，成立于1883年，已有超过100年的历史，是世界上最早的涂料公司之一。

Riverbed广域网加速

• • • • • • •
文件服务器邮件服务器文件储存服务器远程存储磁带备份设备远程媒体管理外包服务
• • • • • •
减少带宽避免广域网升级扩展狭窄链路填充 LFNs 优先流量优化保护VolP质量
• • • • • •
减少RTO/RPO时间远程站点备份服务器复制存储区域网络复制虚拟备份在线备份
- Network Engineer
收益
• 每月节省带宽费用 US $500,000 • 在所有地方都可以使用公司的应用 • 5个月的带宽节省就收回投资
© 2009 Riverbed Technology. Confidential. IMPORTANT NOTE: The roadmap is for information purposes only and is not a commitment, promise or legal obligation to deliver any new products, features or functionality. The development, release, and timing of any features or functionality described remains at Riverbed's sole discretion.
6
制造行业
© 2009 Riverbed Technology. Confidential. IMPORTANT NOTE: The roadmap is for information purposes only and is not a commitment, promise or legal obligation to deliver any new products, features or functionality. The development, release, and timing of any features or functionality described remains at Riverbed's sole discretion.

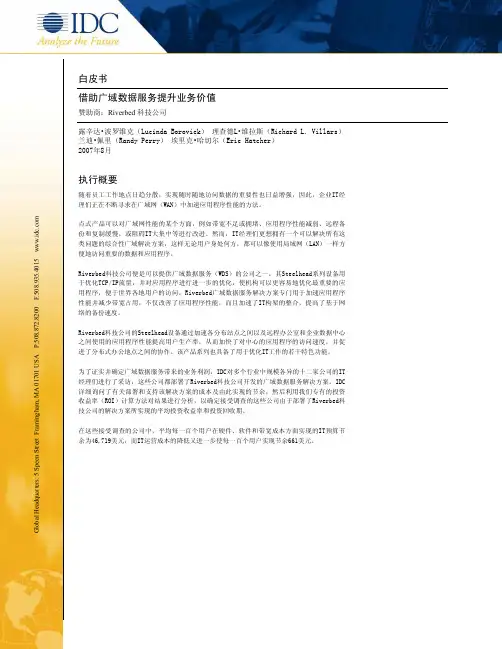

WhitePaper-Riverbed_IDC_ROI_CN

白皮书借助广域数据服务提升业务价值赞助商：Riverbed 科技公司露辛达•波罗维克（Lucinda Borovick）理查德L•维拉斯（Richard L. Villars）兰迪•佩里（Randy Perry）埃里克•哈切尔（Eric Hatcher）2007年8月执行概要G l o b alHe a d q ua rte rs: 5S pee n St r ee tF ram i n g ha m ,M A01701US AP .508.872.8200F .508.935.4015ww w .i dc .c om随着员工工作地点日趋分散，实现随时随地访问数据的重要性也日益增强，因此，企业IT经理们正在不断寻求在广域网（WAN）中加速应用程序性能的方法。

点式产品可以对广域网性能的某个方面，例如带宽不足或拥堵、应用程序性能减弱、远程备份和复制缓慢，或阻碍IT大集中等进行改进。

然而，IT经理们更想拥有一个可以解决所有这类问题的综合性广域解决方案，这样无论用户身处何方，都可以像使用局域网（LAN）一样方便地访问重要的数据和应用程序。

Riverbed科技公司便是可以提供广域数据服务（WDS）的公司之一，其Steelhead系列设备用于优化TCP/IP流量，并对应用程序进行进一步的优化，使机构可以更容易地优化最重要的应用程序，便于世界各地用户的访问。

Riverbed广域数据服务解决方案专门用于加速应用程序性能并减少带宽占用，不仅改善了应用程序性能，而且加速了IT构架的整合，提高了基于网络的备份速度。

Riverbed科技公司的Steelhead设备通过加速各分布站点之间以及远程办公室和企业数据中心之间使用的应用程序性能提高用户生产率，从而加快了对中心的应用程序的访问速度，并促进了分布式办公地点之间的协作。

该产品系列也具备了用于优化IT工作的若干特色功能。

为了证实并确定广域数据服务带来的业务利润，IDC对多个行业中规模各异的十二家公司的IT 经理们进行了采访，这些公司都部署了Riverbed科技公司开发的广域数据服务解决方案。

网络优化白皮书

无线网络优化白皮书前言本文就无线网络优化的组成、内容、组织结构、操作流程等相关问题进行表述，希望通过此文对网络优化的开展起到推进的作用。

由于本人的经验有限如有值得商榷之处，望各位专家指正。

目录一．网络优化的概述二．网络优化的流程和分工1．网络优化总流程2．网络优化路测组流程3．网络优化规划组流程4．网络优化硬件排障组流程5．网络优化信令分析组流程6．网络优化OMC-R组流程7．网络优化领队流程三．网络优化的工具1．路测工具2．信令分析工具3．话务统计软件4．后台分析软件5．网络规划软件四．网络优化的具体实施1．网络优化前期2．网络优化开始3．网络优化中期4．网络优化后期5．网络优化后一．网络优化的概述网络优化是在运行的网络中通过对系统的调整，使系统提供最佳的服务质量。

在GSM网络建立之初，网络优化就陪伴网络的发展而不断成长，从最初的清网排障到后来的网络微调，再到现在的实时控制，网络优化经历了多个阶段。

虽然网络优化一直在不断发展，但是有些固有的规律还是始终存在的，包括网络优化的一般流程、优化的分工协作、网络优化的工具等等。

一下，就此一一表述。

二．网络优化的流程和分工根据参与网络优化的单位的不同，在具体操作网络优化的流程上也不尽相同，但是作为一支网络优化队伍而言，网络优化的流程是相同的。

网络优化的队伍是分工协作的队伍，有硬件排障、网络规划、路测、信令分析、OMCR、网优领队及其它临时的分工，如技术支持专家组等。

以下是网络优化总流程和各分工的工作流程。

参见以下流程图流程图无线网络优化路测组工作流程无线网络优化信令分析组工作流程无线网络优化OMC_R组工作流程无线网络领队工作流程上述的各工种的工作流程，指导网络优化小组开展网络优化工作，每个小组由若干成员组成。

路测组：负责网优中路测工作的开展，包括覆盖调查、切换调查、掉话分析、质量问题分析、网络质量评估评测及一些在优化中遇到的特定的任务，如特殊的拨打测试、扫频测量等等。

基于Riverbed的ITER广域网优化方案

２０１３年第２２卷第８期
ｈｔｔｐ：／／ｖｎＴ，￣．ｃ－Ｓ－ａ．ｏｒｇ．ｃａ
计算机系统应用
基于Ｒｉｖｅｒｂｅｄ的ＩＴＥＲ广域网优化方案①
杜庆庆，一，谭海波，李晓风
（中国科学院合肥物质科学研究院，合肥２３００３１）（中国科学院研究生院，北京１００４９０）
ｓｕｐｐｏｒｔｓｄｉｖｅｒｓｅＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ（ＱｏＳ）ａｎｄｈｉｇｌｌ・ａｖａｉｌａｂｉｌｉｔｙ－ｃｌｕｓｔｒｉｅｎｇｆｕｎｃｔｉｏｎｌａｉｙｔｗｈｉｃｈｍａｋｅｓｓｙｓｔｅｍ
ＤＵＱｉｎｇ — Ｑｉｎｇ “，ＴＡＮＨａｉ－Ｂｏ，ＬＩＸｉａｏ－Ｆｅｎｇ ‘
（ＩｎｆｏｒｍａｔｉｏｎＣｅｎｔｅｒ，ＨｅｆｅｉｎｓＩｔｉｔｕｔｅｓｏｆＰｈｙｓｉｃａｌＳｃｉｅｎｃｅ，ＣｈｉｎｅｓｅＡｃａｄｅｍｙｏｆＳｃｉｅｎｃｅｓ，Ｈｅｆｅｉ２３００３１，Ｃｈｉｎａ）
关键词：ＩＴＥＲ网链路优化；ＲＩＯＳ；数据优化；协议优化
ＯｐｔｉｍｉｚａｔｉｏｎｏｆＩＴＥＲＷｉｄｅＡｒｅａＮｅｔｗｏｒｋ（ＷＡＮ）Ｂａｓｅｄｏｎｌｖｅｒｂｅｄ

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1白皮书－广域网优化、应用加速技术随着商业全球化的飞速发展，企业IT面临着架构整合、虚拟化、应用性能提升等一系列挑战。

為管理日益增長的多元化应用及数据流量，广域网(WAN)优化及应用加速解决方案已成为基础设施规划的一部分。

这篇白皮书将对Riverbed RiOS 优化系统及其核心技术进行阐述：分布式企业结构IT所面临的挑战：当今，分布式企业所面临的挑战是如何才能切实高效地利用好信息资源。

一个典型的分布式企业网络通常可分为两大部分，即一个强互连核心网络和一个弱互连外缘网络。

核心网络揽括了企业的绝大部分服务器、可用带宽和众多的客户机，而反过来，外缘网络通常包括企业绝大部分远程办公点的客户机。

在核心网络内，服务器和客户端之间的相互操作其速度通常能达到局域网（LAN）Gb/s 级别，但当操作涉及到外缘网络里的客户机时其速度通常只能处于广域网（WAN）级别。

一般WAN的带宽只是LAN带宽的1%甚至更少，加上WAN的数据延迟(一个端到端的数据往返所需要的时间)通常是LAN的100倍或更多（普遍在100毫秒或以上）。

由于外缘网络和核心网络相比其宽度(带宽)窄了100倍而长度(延迟)却长了100倍，所以其应用性能自然也就成了一个具有挑战性的问题。

以往那些试图解决这些问题的手段很有限，不外乎就是安装大量远程服务器，部署各种各样的缓存策略，再外加各种网络设备来提供数据压缩或TCP优化配置。

这一系列传统解决方案虽然使性能有一定程度的提升，但却使外缘网变得更复杂，运维费用庞大。

Riverbed 多层优化技术：Riverbed公司由2002开始针对WAN带宽不足、时延过长、TCP传输及应用层协议效率低等问题研究开发出顶尖的WDS技术产品。

至今在数千大型企业用户网络运营中，将广域网应用性能提高达100倍之多，同时让广域网数据流量减少60%到95%。

以下分别对WDS三大核心技术进行阐述。

数据优化•消除重复数据的传输•进行跨应用的数据优化•提升有效带宽，平均可达5－10倍RiOS 对传输中的TCP流和数据进行分段并为其建立索引。

建立索引的数据将与磁盘上的数据进行比较。

以前发送过的数据段不会通过 WAN 再次发送，而只发送与其对应的引用来代替它。

这种过程将使得先前通过 WAN 发送过的重复数据被极小的引用代替。

通过使用其获得专利的多层次引用结构（SDR），一个引用可表示多个字段至数兆字节的数据。

数据引用数据图1：RiOS SDR可表示极大数量的数据。

因此，单个引用可表示以前通过 WAN 传送过的数兆字节的数据。

如果 RiOS 从未见过该数据，则会使用基于 Lempel-Ziv (LZ) 的算法压缩这些数据段，并发送给WAN 远端上对等的 RiOS 支持设备。

对等设备或端点上也存储有这些数据段。

最后，使用新的数据和对现有数据的引用重新构造原流量，然后传送给客户机。

RiOS 数据优化具有高可扩展性，峰值压缩率可达到 100:1 或更高。

这些压缩率（是消除冗余数据传输的结果）远比普通 TCP 压缩设备所能提供的压缩率高。

传输优化•根据网络状况自动调整TCP传输参数•传输协议往返确认时延减少 65% － 98%•在高带宽、高延迟网络连接的情况下实现高达 95% 的使用率•通过支持 SSL 优化提供透明加速保密的应用程序RiOS 通过传输层优化克服了传输协议的确认延时。

传输优化是一组功能，它通过动态适应网络状况，组合窗口扩展、有效载荷的智能化重新打包、连接管理和其他技术手段来实现TCP优化。

从而降低 WAN 传输信息所导致的往返时延，同时维持了传输的可靠性和弹性。

作为 TCP 代理，RiOS 可以有效地将混合有数据和数据引用的 TCP 有效载荷重新打包。

如数据优化一节中所述，被识别为已经传输过的数据会被引用取代，而这些引用可代表大量数据。

采用这种方法，RiOS 实质性地扩展了 TCP 帧，通常使容量比基本的 TCP 有效载荷大数百倍。

无 RiOS：TCP 有效载荷仅包含数据数据典型 TCP 窗口：从 16 KB 至 64 KB采用 RiOS：TCP 有效载荷包含数据和引用引用新数据TCP 优化窗口：从 100 KB + 至 1 MB+（有效）图2：虚拟窗口扩展通过对 TCP 有效载荷执行智能化重新打包而极大增加了 TCP 有效载荷。

SSL 加速－很多企业都采用 SSL 作为加密机制以确保安全。

在 Steelhead 设备中，RiOS 提供了加速 SSL 加密的流量并保持企业首选信任模式的方法，该方法正在申请专利。

使用 RiOS 实现 SSL 加密时，所有密钥仍存放在数据中心，分支机构无需假证书。

Steelhead 设备可自动发现其 SSL 对等设备并开始优化 SSL 流量，而 RiOS 也为企业提供了通过中央管理控制台 (CMC) 对 SSL 加速功能进行集中管理。

其他加速 SSL 的方法要求分支机构的设备具有假证书或服务器密钥。

这些方法要求在企业范围内分发密钥，使 SSL 会话更容易受到攻击，因而使企业基础架构的安全性受到影响。

RiOS 只为分支机构的设备分发临时会话密钥。

通过这种方式，RiOS 可将其世界领先的数据优化、传输优化和应用程序优化机制用于 SSL 加密流量，而不会影响企业首选的安全模式。

4应用程序优化RiOS 应用程序优化功能对重要（但性能欠佳）的协议提供额外的第 7 层加速。

应用程序优化模块可消除特定应用程序建立时所需的往返流量，大幅改善吞吐量，提供额外的性能改善。

Riverbed 是第一个提供第 7 层应用程序协议优化的供应商，支持企业常用的应用程序，如Microsoft Windows 文件系统（CIFS 协议）、Microsoft Exchange 邮件（MAPI 协议）、Microsoft SQL Server 数据库（TDS 协议）、HTTP 和 HTTPS 、NFS 或 Oracle 11i 等。

图3：应用程序优化可消除应用程序协议所产生往返流量的 98% 。

整体解决方案总结：Riverbed 是广域网加速数据服务（WDS ）的领导者。

Riverbed 屡获大奖的Steelhead®广域网加速设备及其RiOS 优化系统为企业解决所面临的远程站点应用响应延迟、带宽不足等问题，使远程分支机构应用性能速度提升高达100倍，从而帮助企业整合IT 设施、改善备份和复制流程，同时大幅节省了资本开支和运营费用。

图4：RiOS 大大加快了各种企业应用程序的速度。

• 应用响应速度提升高达 100 倍•同时支持多应用协议：CIFS 、NFS 、MAPI (2000 - 2007)、HTTP(S)、MS-SQL 、Oracle 11iRiverbed Steelhead™广域网加速设备Riverbed Steelhead™ 设备为企业提供广域网应用加速、数据传输优化等一系列解决方案。

自推出以来，就成为了广域网加速市场上的“明星”产品。

通过加速分布式站点间应用性能，Riverbed 的解决方案可以将企业数据中心和远程站点间的应用性能提高达100倍，从而帮助企业整合IT、改善备份和复制流程，不仅确保了数据的完整性，而且提高了员工工作效率和协作性。

另外，Riverbed科技公司从未停下开拓创新的脚步。

Steelhead Mobile软件以及Riverbed RSP平台的推出进一步壮大了Riverbed广域网加速数据服务（WDS）的产品线，并推动Riverbed继续领跑广域网加速市场。

图5：Riverbed Steelhead™产品系列。
