2014年钢制翅片管散热器散热量选用手册

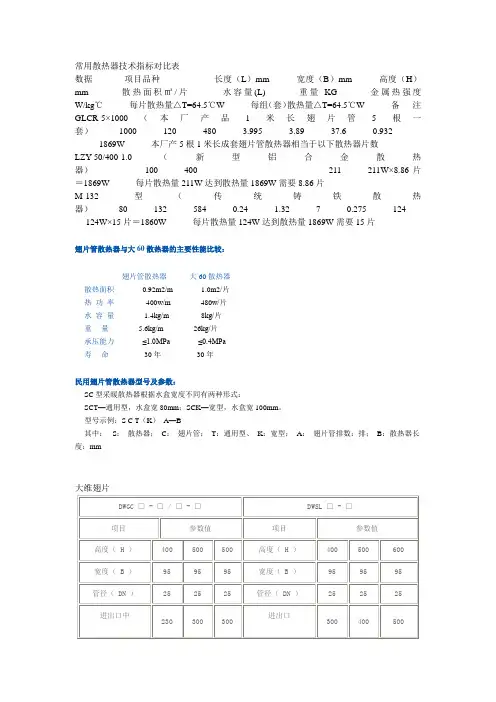

常用散热器技术指标对比表
常用散热器技术指标对比表
数据项目品种长度（L）mm 宽度（B）mm 高度（H）mm 散热面积㎡/片水容量(L) 重量KG 金属热强度W/kg℃每片散热量△T=64.5℃W 每组（套）散热量△T=64.5℃W 备注GLCR-5×1000（本厂产品1米长翅片管5根一套）1000 120 480 3.995 3.89 37.6 0.932 1869W 本厂产5根1米长成套翅片管散热器相当于以下散热器片数
LZY-50/400-1.0（新型铝合金散热器）100 400 211 211W×8.86片＝1869W 每片散热量211W达到散热量1869W需要8.86片
M-132型（传统铸铁散热器）80 132 584 0.24 1.32 7 0.275 124 124W×15片＝1860W 每片散热量124W达到散热量1869W需要15片
翅片管散热器与大60散热器的主要性能比较：
翅片管散热器大60散热器
散热面积0.92m2/m 1.0m2/片
热功率400w/m 480w/片
水容量 1.4kg/m 8kg/片
重量 5.6kg/m 26kg/片
承压能力≤1.0MPa≤0.4MPa
寿命30年30年
民用翅片管散热器型号及参数：
SC型采暖散热器根据水盒宽度不同有两种形式：
SCT—通用型，水盒宽80mm；SCK—宽型，水盒宽100mm。
型号示例：S C T（K）A—B
其中：S：散热器；C：翅片管；T：通用型、K：宽型；A：翅片管排数：排；B：散热器长度：mm
大维翅片
钢柱扁50。

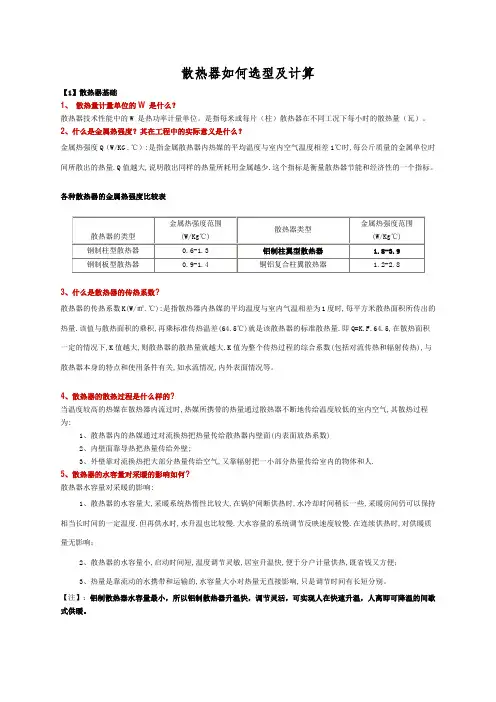

散热器如何选型及计算
散热器如何选型及计算【1】散热器基础1、散热量计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。
是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。
2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。
各种散热器的金属热强度比较表3、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。
4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人.5、散热器的水容量对采暖的影响如何?散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。
散热器如何选型及计算
散热器如何选型及计算【1】散热器基础1、散热量计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。
是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。
2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。
各种散热器的金属热强度比较表3、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。
4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人.5、散热器的水容量对采暖的影响如何?散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。

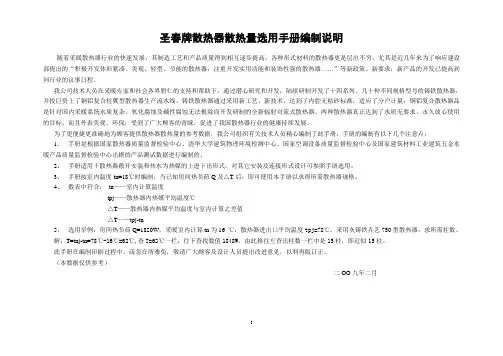

圣春牌散热器散热量选用手册编制说明.
圣春牌散热器散热量选用手册编制说明随着采暖散热器行业的快速发展，其制造工艺和产品质量得到相互逐步提高，各种形式材料的散热器更是层出不穷，尤其是近几年来为了响应建设部提出的“积极开发体形紧凑、美观、轻型、节能的散热器，注重开发实用功能和装饰性强的散热器……”等新政策、新要求，新产品的开发已提高到同行业的议事日程。
我公司技术人员在采暖专家和社会各界朋仁的支持和帮助下，通过潜心研究和开发，陆续研制开发了十四系列、几十种不同规格型号的铸铁散热器，并投巨资上了铜铝复合柱翼型散热器生产流水线。
铸铁散热器通过采用新工艺、新技术，达到了内腔无粘砂标准，适应了分户计量；铜铝复合散热器品是针对国内采暖系统水质复杂、氧化腐蚀及碱性腐蚀无法根除而开发研制的全新辐射对流式散热器。
两种散热器真正达到了水质无要求，永久放心使用的目标，而且外表美观、环保，受到了广大顾客的青睐，促进了我国散热器行业的健康持续发展。
为了更便捷更准确地为顾客提供散热器散热量的参考数据，我公司组织有关技术人员精心编制了此手册，手册的编制有以下几个注意点：1、手册是根据国家散热器质量监督检验中心、清华大学建筑物理环境检测中心、国家空调设备质量监督检验中心及国家建筑材料工业建筑五金水暖产品质量监督检验中心出据的产品测试数据进行编制的。
2、手册适用于散热器敞开安装和热水为热媒的上进下出形式，对其它安装及连接形式设计可参照手册选用。
3、手册按室内温度tn=18℃时编制，当已知房间热负荷Q及△T后，即可使用本手册以求得所需散热器规格。
4、数表中符合：tn——室内计算温度tpj——散热器内热媒平均温度℃△T——散热器内热媒平均温度与室内计算之差值△T——tpj-tn5、选用举例：房间热负荷Q=1820W，采暖室内计算tn为16 ℃，散热器进出口平均温度tpj=78℃，采用灰铸铁卉艺750型散热器，求所需柱数。
解：T=tnj-tn=78℃-16℃=62℃,查T=62℃一栏，往下查找数值1848W，由此格往左查出柱数一栏中是15柱，即近似15柱。
散热器选型
散热器品牌选型1) 根据各房间的面积（架空大的可按体积计算）计算出金旗舰采暖房间的采暖负荷Q，计算方法可参考采暖负荷计算方法；2) 由采暖房间的采暖负荷Q计算出散热片的散热面积F，计算公式如下：F=Q/[K.(tpj-ta)]式中：F——散热器的计算散热面积（m2）；Q——采暖房间的采暖负荷（w）；K——散热片的单位面积散热量，产品样本提供（w/m2.℃）；tpj——散热器内热媒平均温度（℃），tpj=（Tin+Tout）/2，T in为散热片设计进水温度，Tout为散热片设计出水温度； ta——室内设计温度（℃），一般设计为16-20℃；3) 由换热面积F结合散热片单片换热面积F1便可确定散热片数量；注释：（1）以上计算方法未对散热器片数（长度）、连接方式、安装形式等修正以及房间内明装不保温管道散热修正等，实际设计时应对其进行适当修正，具体修正方法参照相关资料；（2）散热器传热系数应取设计工况下的计算值，在非设计工况下运行时应对散热系数进行指数修正，国内散热器传热系数指数修正计算公式为：K=a×(dt)其中dt为散热器内热媒平均温度与室内设计温度之差，dt=tpj-ta；b为系数与指数，为实验数据，由散热器技术资料提供。
国内散热器按国家标准GB/T13754设计tin(进水温度)为95℃，tout(出水温度)为70℃，ta(室内平均温度)为18℃，dt=(tin+tout) /2-ta=64.5℃，国内一些常见散热器传热系数参一些铸铁散热器规格及其传热系数K值。
（1）散热器要求表面喷银粉漆，明装，同侧连接上进下出；（2）标准传热系数为dt=64.5℃时的传热系数；（3）修正计算实例：如对于四柱760型单片在tin=95℃，tou t=70℃时（即dt=64.5℃时）K=8.49w/m℃，单片散热量为Q=K×F×d t=8.49×0.235×64.5=128.69w；在tin=80℃，tout=60℃时，dt=(8 0+60)÷2-18=52℃，K=2.503dt520.29320.2932=2.503×=7.96w/m℃，故可计算出此时单片散热量为Q’=7.96×0.235×52=97.27w。

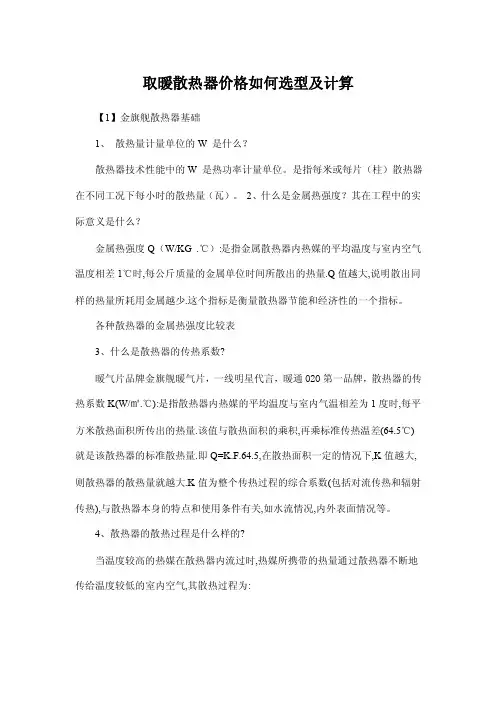

散热器如何选型及计算
取暖散热器价格如何选型及计算【1】金旗舰散热器基础1、散热量计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。
是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。
2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。
各种散热器的金属热强度比较表3、什么是散热器的传热系数?暖气片品牌金旗舰暖气片，一线明星代言，暖通O2O第一品牌，散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。
4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人. 5、散热器的水容量对采暖的影响如何? 散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。
钢质散热器选择及散热计算
钢质散热器价格选择及散热计算金旗舰散热计算任何器件在工作时都有一定的损耗，大部分的损耗变成热量。
小功率器件损耗小，无需散热装置。
而大功率器件损耗大，若不采取散热措施，则管芯的温度可达到或超过允许的结温，器件将受到损坏。
因此必须加散热装置，最常用的就是将功率器件安装在散热器上，利用散热器将热量散到周围空间，必要时再加上散热风扇，以一定的风速加强冷却散热。
在某些大型设备的功率器件上还采用流动冷水冷却板，它有更好的散热效果。
散热计算就是在一定的工作条件下，通过计算来确定合适的散热措施及散热器。
功率器件安装在散热器上。
它的主要热流方向是由管芯传到器件的底部，经散热器将热量散到周围空间。
若没有风扇以一定风速冷却，这称为自然冷却或自然对流散热。
热量在传递过程有一定热阻。
由器件管芯传到器件底部的热阻为RJC，器件底部与散热器之间的热阻为RCS，散热器将热量散到周围空间的热阻为RSA，总的热阻RJA="R"JC+RCS+RSA。
若器件的最大功率损耗为PD，并已知器件允许的结温为TJ、环境温度为TA，可以按下式求出允许的总热阻RJA。
RJA≤(TJ-TA)/PD则计算最大允许的散热器到环境温度的热阻RSA为RSA≤({T_{J}-T_{A}}over{P_{D}})-(RJC+RCS)出于为设计留有余地的考虑，一般设TJ为125℃。
环境温度也要考虑较坏的情况，一般设TA=40℃60℃。
RJC的大小与管芯的尺寸封装结构有关，一般可以从器件的数据资料中找到。
RCS的大小与安装技术及器件的封装有关。
如果器件采用导热油脂或导热垫后，再与散热器安装，其RCS典型值为0.10.2℃/W;若器件底面不绝缘，需要另外加云母片绝缘，则其RCS可达1℃/W。
PD为实际的最大损耗功率，可根据不同器件的工作条件计算而得。
这样，RSA可以计算出来，根据计算的RSA值可选合适的散热器了。
散热器简介小型散热器(或称散热片)由铝合金板料经冲压工艺及表面处理制成，而大型散热器由铝合金挤压形成型材，再经机械加工及表面处理制成。
散热器指标
圆翼：大
1.8 散热面积（m2）
钢制散热器名称：
钢串片散热器（高*宽）
是用联箱联通的两根平行钢管， 外套许多0.5mm厚的长方形金属翼 片，间距为8.5mm管径为：DN20， DN25，长度从0.4m-1.4m翼片也可 采用铝材制造。
板式散热器
由面板，背板，对流片，进出口 接头，放水门固定套及上下支架 组成，面板背板由1.2mm冷轧钢板 冲压成型，对流片多用0.1mm冷轧 钢板冲压成型。中心高度一般为 300mm-900mm,长度为4003000mm，背面有带对流片的和不 带对流片的。 采用冷轧钢板冲压焊接成型，一 般为钢板接体冲压再对缝焊接， 也有立柱部分采用钢管的，可以 挂装也可带支腿落地安装 由数根50mm*11mm*1.5mm(宽*高* 厚)的矩形扁管叠加焊接在一起， 两边加上联箱制成，高度：416mm （8根）520mm(10根)624mm（12 根）长度：600mm-2000mm以上 200mm进位的八种规格 一般用于工业厂房 一般用于工业厂房
钢制柱式散热器
扁管散热器
光排管散热器（A）蒸汽排管 光排管散热器（B）热水排管 铝制散热器
A345 B440
A型每片以305mm递增 宽度：48mm B型每片从188mm起以66mm递增 宽 度：48mm
C435
C型每片从305mm递增 宽度：48mm
数量
总面积
0
0
0
0
0
0 0 0
0
0
散热器散热面积及指标
铸铁散热器名称： 散热面积每片（m2） 说明： 规格：散热器高度600mm,长度为 280mm,14片，11片 外表面上有许多竖向肋片，中心 距：505mm厚度：115mm. 高度600mm,长度为200mm,14片， 11片 外表面上有许多竖向肋片，中心 距：505mm 厚度：115mm. 高度为：813mm，带足813mm和 738mm不带足，中心距：642mm， 宽度：164mm，厚度为：57mm, 高度：760mm，中心距：600mm,不 带足：689mm,宽度:143mm厚度： 53mm 高度：700mm，中心距：505mm,不 带足：6059mm,宽度:115mm厚度： 72mm 高度：640mm，中心距：500mm,不 带足：589mm,宽度:143mm厚度： 53mm 数量
