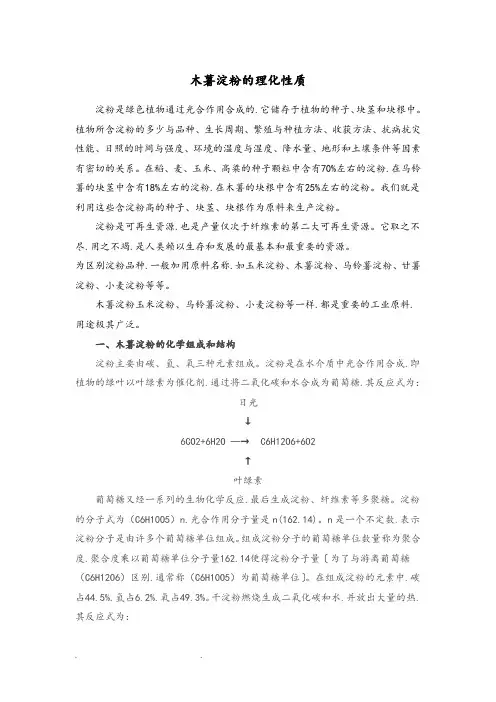

木薯淀粉的理化性质

木薯淀粉的理化性质淀粉是绿色植物通过光合作用合成的，它储存于植物的种子、块茎和块根中。

植物所含淀粉的多少与品种、生长周期、繁殖与种植方法、收获方法、抗病抗灾性能、日照的时间与强度、环境的温度与湿度、降水量、地形和土壤条件等因素有密切的关系。

在稻、麦、玉米、高粱的种子颗粒中含有70%左右的淀粉，在马铃薯的块茎中含有18%左右的淀粉，在木薯的块根中含有25%左右的淀粉。

我们就是利用这些含淀粉高的种子、块茎、块根作为原料来生产淀粉。

淀粉是可再生资源，也是产量仅次于纤维素的第二大可再生资源。

它取之不尽，用之不竭，是人类赖以生存和发展的最基本和最重要的资源。

为区别淀粉品种，一般加用原料名称，如玉米淀粉、木薯淀粉、马铃薯淀粉、甘薯淀粉、小麦淀粉等等。

木薯淀粉玉米淀粉、马铃薯淀粉、小麦淀粉等一样，都是重要的工业原料，用途极其广泛。

一、木薯淀粉的化学组成和结构淀粉主要由碳、氢、氧三种元素组成。

淀粉是在水介质中光合作用合成，即植物的绿叶以叶绿素为催化剂，通过将二氧化碳和水合成为葡萄糖，其反应式为：日光↓6CO2+6H2O ─→ C6H12O6+6O2↑叶绿素燃烧↓（C6H10O5）n+6nO2 ─→ 5nH2O+6nCO2+Q(热)↑△木薯淀粉为多聚葡萄糖，属于碳水化合物中的多糖类。

多糖类又叫高聚糖，是许多单糖的聚合物，即许多葡萄糖分子连接起来成为淀粉分子。

工业生产葡萄糖就是以淀粉作原料，将聚合状态的葡萄糖经水解转变成为游离状态的葡萄糖。

这个反应过程称为“糖化”，其反应式如下：酸或酶直链淀粉是由葡萄糖单位通过α××105。

此值相当于分子中有200-980个葡萄糖单位。

木薯淀粉的直链淀粉，其含量（干基）为17%，平均聚合度为2600，平均聚合度质量为6700，表现的聚合度分布为580-2200。

支链淀粉具有高度分支结构，由线型直链淀粉短链组成，其分子较直链淀粉大，相对分子质量在1×105-1×106之间，相当于聚合度为600-6000个葡萄糖单位。

其结构除了在直链结构部分以1、4糖苷键连接，而在支叉结构部分则以1、6糖苷连接，它含有1000-3000个葡萄糖单位，大约每20-30个葡萄糖单位上就有一个分支。

用淀粉酶水解支链淀粉时，只有外围的支链可被水解为麦芽糖。

木薯淀粉的支链淀粉，其含量（干基）为83%，聚合度范围为3×105-3×106。

直链淀粉和支链淀粉在若干性质方面存在很大差别。

直链淀粉遇碘液变成为蓝色；支链淀粉遇碘液则变成为紫红色。

因此，可以根据这一现象，对其鉴别。

经糊化的直链淀粉很不稳定，在贮存过程中会发生凝沉现象，使糊化物质逐渐变成混浊，胶粘性降低，最后出现白色沉淀。

支链淀粉经糊化易溶于水，生成稳定的溶液，具有高粘度，凝沉性微弱。

直链淀粉能制成强度高、柔软性高的纤维和薄膜，具有纤维素制品的性质；支链淀粉却不能。

在淀粉颗粒中，直链淀粉和支链淀粉两种淀粉分子组成的复杂结构，至今还未能了解清楚。

在实验室中常用戊醇、丁醇分离法将直链淀粉和支链淀粉分离。

在工业上采用分级沉淀法、纤维素吸附法将直链淀粉和支链淀粉分离。

二、木薯淀粉的物理性质1、颜色与形状木薯淀粉呈白色粉末状，无嗅无味。

在显微镜下观察，淀粉颗粒为圆形或卵形，还可见到清楚的轮纹。

块根淀粉由于在生长期间所受的压力较小，而且块根组织又比较松软，所以容易解体。

木薯淀粉颗粒的直径为5-35微米，平均为20微米。

在偏光显微镜下观察，木薯淀粉颗粒中心具有相当明显的黑色十字，将颗粒分成四个白色的区域。

成熟的淀粉颗粒为洁净的圆型和卵形物质，且有清楚轮纹，易受污染。

未成熟的淀粉或在生长期受害的木薯淀粉颗粒不饱满，且轮纹更为明显，更易受到污染。

故在木薯的清洗、碎解、浸渍、筛分、分离、脱水、干燥、冷却等过程中，要讲究卫生，包括设备卫生、周围环境卫生以及操作人员卫生。

各种淀粉颗粒大小及形状从上表可见，不同品种淀粉的颗粒大小存在差别，而且同一种淀粉的颗粒也不均匀，象木薯淀粉的最小颗粒为5微米，最大则达到35微米。

淀粉颗粒不溶于一般的有机溶剂。

2、比重‰坡度的流槽，进行放流，一般的流速应控制在8-10米/分（浆水浓度为3波美度时）。

流槽回收湿淀粉，是根据淀粉、水、黄桨、泥沙等比重不同的原理，以水为介质进行分离的。

碟式分离机、沉降分离机同样也是根据这个原理进行分离的。

在淀粉生产过程中，为防止淀粉在浆池中沉淀，应不停的搅拌，使乳浆浓度保持一致，以便于抽浆、筛分、分离。

3、吸湿性木薯淀粉能够吸收潮湿空气中的水分，又能在干燥空气中失去水分，这是淀粉在自然界中的特性，我们称之为吸湿性。

淀粉吸湿性很强，它的颗粒具有渗透性，水和水渗液能自由渗入颗粒内部。

通常在含水分13-14%时也不显得潮湿，却呈干燥粉末状，这是因为淀粉分子中的羟基（—OH）和水分子相互生成氢键的缘故。

淀粉的水分含量受周围环境空气湿度的影响，在阴雨天湿度高时，淀粉吸收空气中的水分，使含水量提高；在干燥天气湿度低时，淀粉含有的水分则向周围空气中逸散，从而使淀粉含水量降低。

因温度会影响空气湿度，故也间接影响淀粉的水分含量。

温度增高，空气相对湿度降低，使淀粉散失水分；温度降低，则相对湿度增高，使淀粉吸收水分。

由于淀粉具有吸湿性强的特点，因而淀粉的仓库应该通风干燥。

刚生产出来的淀粉，使用塑料编织袋包装时，必须经过冷却处理后方能装袋包装，否则会因热气未能散出而导致淀粉发霉变质。

4、淀粉的糊化将淀粉置于冷水中搅拌，可形成乳状悬浮液（淀粉乳浆），若停止搅拌，则淀粉颗粒慢慢下沉，上部则为清水。

这是因为淀粉不溶于冷水和其颗粒比重大于水的缘故。

在生产过程中，可利用淀粉这一特性，以水为分离介质生产淀粉，并利用淀粉的糊化加工成为各种变性淀粉产品。

木薯淀粉颗粒在水中加热膨胀、糊化大致分为三个阶段：第一阶段，加热在糊化温度以下，淀粉颗粒吸收少量的水分，体积膨胀也很小，淀粉乳的粘度增加不大，此时即使其冷却、干燥，所得淀粉颗粒的性质尚无改变；第二阶段，加热达到糊化温度后，淀粉颗粒吸收大量水分，淀粉颗粒急剧膨胀，体积增加数倍，同时偏光十字消失，淀粉乳的粘度急增，透明度也增高，而且有一部分淀粉溶于水中，淀粉乳逐渐变成淀粉糊；第三阶段，是继续加热到糊化完成温度，此时淀粉颗粒已膨胀成无定形的袋状，变成淀粉糊。

淀粉糊并不是真正的溶液，为高度膨胀颗粒呈不溶的胶体存在。

如欲获得淀粉溶液，需在高压釜中用喷射器，因淀粉品种不同，加热温度也不同，木薯淀粉约为100℃。

由于淀粉几乎都是经过糊化成淀粉糊后应用的，因此淀粉糊的热粘度及其稳定性，胶粘性、透明度等等性质都与淀粉的用途密切相关。

木薯淀粉糊化后，粘度增高，并且随温度的上升粘度继续增高，当粘度达到最高值（最高粘度）以后，继续加热，并保持一定的温度，则粘度下降。

再继续加热期间下降程度为粘度的稳定性，下降幅度小，则热稳定性高。

若停止加热，使淀粉糊冷却，则粘度会上升。

淀粉糊在高速搅拌的情况下，粘度也会降低，搅拌速度愈快，则粘度降低愈大。

在工业生产中，淀粉如果保持较长时间的搅拌，及使用泵的机械冲击，也会使生产的淀粉糊的粘度有所降低。

淀粉在水中加热易糊化，而干加热却不糊化，干淀粉加热到130℃成为无水物，再加热至150-160℃就变成黄色可溶液性物质，继续加热则碳化。

淀粉糊的清澄或浑浊的程度，也因淀粉品种不同而异，马铃薯淀粉糊最透明，木薯淀粉糊次之，玉米淀粉糊不透明。

影响淀粉糊透明的因素比较复杂，除淀粉本身的支链淀粉含量、凝沉性质外，还有糊的浓度、酸碱性、添加物料的种类、加热情况及放置时间等。

稀淀粉糊很不稳定，放置一定时间后，粘度降低，由透明变成浑浊，有白色沉淀下沉，水分析出，胶体结构破坏，这是由于溶解状态的淀粉又重新凝结而沉淀。

这种现象称为“凝沉”。

淀粉凝沉的原因是由于淀粉糊在冷却过程中分子运动减弱，相互靠拢，彼此平行，分子的羟基相互作用形成氢键，结成束状结构，使溶解度降低而凝沉。

凝沉是一个结晶的过程，凝沉的淀粉为结晶结构，不溶于水，具有β—型的X-光衍射图像。

各种淀粉的凝沉存在着差别，玉米、高粱淀粉凝沉力强；马铃薯、甘薯、木薯淀粉凝沉力弱；糯米、粘高粱淀粉则没有凝沉力。

这是因为各种淀粉中直链淀粉和支链淀粉含量各不相同的缘故。

一般来讲，直链淀粉含量高则易凝沉；反之，支链淀粉含量高则不易凝沉。

此外，温度、水分、浓度、PH值、盐类以及冷却时间对凝沉速度都有影响。

淀粉凝沉的最佳温度是2-4℃，大于60℃或低于-20℃都不易凝沉。

淀粉水分含量在30-60%时容易凝沉，而含有大量的水分时则又不易凝沉。

淀粉溶液PH值在7时凝沉速度最快，而PH 值在2以下和10以上时则凝沉速度很慢。

淀粉溶液浓度高时容易凝沉，浓度低时则凝沉速度慢。

不同的无机盐类对淀粉的凝沉影响也不一样，有的能促进，有的则起抑制作用。

将淀粉糊在光滑平面上涂薄层，干燥，而形成薄膜。

膜的强度、柔软性、透明度、光泽、水溶性、重湿性等则因不同的淀粉而存在差别。

木薯和马铃薯淀粉糊的成膜性较玉米、小麦淀粉好，膜的强度、柔软性、透明性和光泽都好，并能长期保持其水溶性，重湿性好，粘合力强。

淀粉糊为重要的胶粘剂，用于胶纸带、信封、邮票、标签等等方面，要求重湿性好，使用时与水接触，溶解快，粘合力强。

淀粉在工业上的应用，几乎都是加热使淀粉乳糊化，应用所得到的淀粉糊，起到增稠、凝胶、粘合、成膜和其它功用。

不同品种淀粉的淀粉糊性质存在差别（见下表），这些性质都影响应用。

淀粉糊的性质淀粉品种粘度粘韧性透明度抗剪力稳定性凝沉性玉米淀粉中短不透明高强粘玉米淀粉中高长透明低很弱小麦淀粉中低短不透明中强高粱淀粉中短不透明中强大米淀粉中低短不透明中强马铃薯淀粉很高长透明低中甘薯淀粉高长半透明低中木薯淀粉高长透明低弱淀粉糊主要含膨胀的淀粉颗粒，但因颗粒糊化不均匀，还含有未充分膨胀的颗粒，甚至还有少量未膨胀的颗粒以及碎裂的膨胀颗粒、溶解淀粉和凝沉淀粉等。

三、木薯淀粉的化学性质淀粉属于碳水化合物，也可以把它看成是葡萄糖的缩聚物，是由α-D葡萄糖通过α-1，4和α淀粉的另一主要化学反应是水解反应，淀粉通过水解反应生成葡萄糖，故亦称糖化反应，工业上用来生产各种淀粉糖。

木薯淀粉由于具有非淀粉杂质含量低、粘度高、糊化温度低、糊液透明稳定、成膜性好、渗透性强等良好的理化特性，是加工变性淀粉、淀粉糖的上好原料。
