保温型防爆墙的做法及要求
防爆墙做法
砌筑防爆墙:（一）总平面布置对于有爆炸危险的厂房和仓库,应采取集中分区布置。
有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。
界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。
界区与界区之间也应留有防火间距.按当地全年主导风向,有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。
有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度,以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘.其朝向宜避免朝西，以减少阳光照射，防止室温升高。
在山区应布置在迎风山坡一面，并应位于自然通风良好的地方.(二）平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。
有爆炸危险的厂房不得设置在地下或半地下室。
有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑（6点);3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内(5点)；4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑；5、有爆炸危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构;7、有爆炸危险的甲、乙类生产厂房,应设置必要的泄压设施。
二、甲、乙类生产厂房的平面、空间设计(1）双斗门的几种形式(2)有爆炸危险生产部位布置方式单层:多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。
防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙,也称耐爆墙、抗爆墙。
多设在有爆炸危险的厂房或仓库中。
1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。
构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m,大于6m加横梁；砖墙厚度不小于240mm；砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0。
混凝土防爆墙做法及要求
混凝土防爆墙做法及要求
混凝土防爆墙是一种用于防止爆炸冲击和碎片侵袭的建筑结构。
以下是混凝土防爆墙的一般做法和要求：
1. 设计要求：混凝土防爆墙的设计需要根据爆炸荷载、爆炸物的类型和距离、建筑物的用途等因素进行合理计算和确定。
2. 墙体结构：混凝土防爆墙通常采用钢筋混凝土结构，墙体需要足够厚度和强度以承受爆炸荷载，并通过合适的设计和加固措施确保其在爆炸冲击下不会发生倒塌或破裂。
3. 材料选择：墙体主要由水泥、砂、石、钢筋等材料构成，需要选择高强度的材料以满足防爆墙的特殊要求。
4. 施工工艺：混凝土防爆墙的施工包括模板的安装、钢筋的搭设、混凝土浇筑和养护等步骤。
其中，模板需要选择耐力强、预制好的模板，确保墙体的平整度和尺寸准确。
5. 防爆门窗：混凝土防爆墙上需要安装防爆门窗，以阻挡爆炸冲击和碎片的侵袭。
防爆门窗的选择和安装需要符合相应的标准和规范。
6. 安全距离：混凝土防爆墙应根据爆炸物的性质和威力，合理设置与周边建筑物和区域之间的安全距离，以确保爆炸冲击不会对其他建筑物和人员造成危险。
总之，混凝土防爆墙的做法和要求主要包括设计合理、结构牢
固、材料高强度、施工工艺规范，同时考虑安全距离和安装防爆门窗等因素。
这些要求旨在保护建筑物和人员免受爆炸冲击和碎片侵袭的伤害。
防爆墙做法
砌筑防爆墙：(一)总平面布置对于有爆炸危险的厂房和仓库，应采取集中分区布置。
有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。
界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。
界区与界区之间也应留有防火间距。
按当地全年主导风向，有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。
有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度，以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。
其朝向宜避免朝西，以减少阳光照射，防止室温升高。
在山区应布置在迎风山坡一面，并应位于自然通风良好的地方。
(二)平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。
有爆炸危险的厂房不得设置在地下或半地下室。
有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑(6点)；3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内(5点)；4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑；5、有爆炸危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构；7、有爆炸危险的甲、乙类生产厂房，应设置必要的泄压设施。
二、甲、乙类生产厂房的平面、空间设计(1)双斗门的几种形式(2)有爆炸危险生产部位布置方式单层：多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。
防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。
多设在有爆炸危险的厂房或仓库中。
1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。
构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m，大于6m加横梁；砖墙厚度不小于240mm；砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0.5m垂直高度不应少于构造筋；两端与钢砼柱预埋焊接或24号镀锌铁丝绑扎。
防爆墙设计要求
防爆墙设计要求 Revised by Petrel at 2021防爆墙、泄压墙体设计要求1.防爆墙的设计,应符合下列要求:（1）防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h.;（2）防爆墙可采用配筋砖墙。
当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙;（3）配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M5。
构造配构造配筋：沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋，其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。
当砖墙长度、高度大于6m时，应设钢筋混凝土中间柱及横梁，并按构造配筋。
混凝土强度等级不应低于C15，其端部应与屋面梁及框、排架柱连接；（4）钢筋混凝土防爆墙厚度不应小于180mm，混凝土强度等级不应小于C20，钢筋截面面积由结构计算确定；（5）防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时，孔洞不应大于Φ200mm，孔洞周边应配置补强钢筋，孔洞应填封密实。
2．泄压墙体的设计，应符合下列要求：（1）泄压墙体的材料面积密度不宜大于60㎏/㎡。
当所用材料为难燃烧体时，其耐火等级不应低于0.5h，当所用材料为非燃烧体时，其耐火等级不应低于0.25h；（2）无保温要求的轻质墙体，宜采用纤维水泥中波瓦、阻燃型玻纤增强聚酯波形瓦或压型板、聚氯乙烯波形瓦或压型板、轻质GRC板等，可采用金属波形瓦或矢高不大于35mm的金属压型板；（3）有保温要求的轻质墙体，其所用的保温材料宜选用不燃的珍珠岩板、岩棉板、超细玻璃棉板等；亦可采用自熄型聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等。
当采用复合墙体时，可采用以金属波形板、压型板双面复合的夹芯板材；（4）当采用金属波形板、压型板作为墙体材料时，其与型钢龙骨的连接应采取易摧毁、易脱落的构造措施。
摘自石油代工生产建筑设计规范（SH3017—1999）。

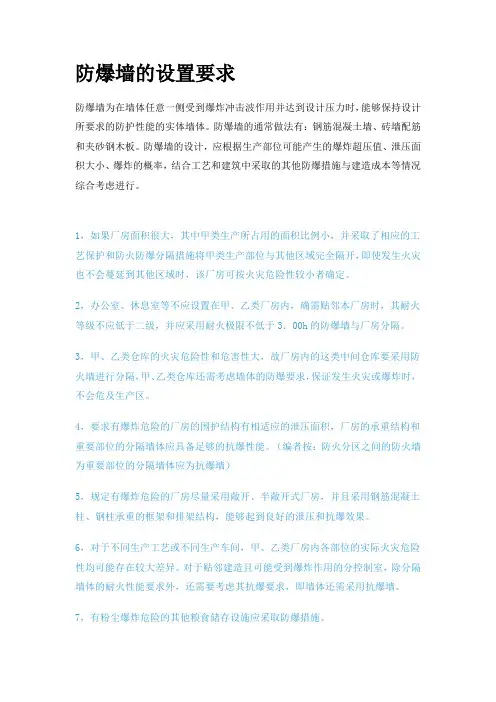

GB50016-2014防爆墙的设置要求
防爆墙的设置要求防爆墙为在墙体任意一侧受到爆炸冲击波作用并达到设计压力时，能够保持设计所要求的防护性能的实体墙体。
防爆墙的通常做法有：钢筋混凝土墙、砖墙配筋和夹砂钢木板。
防爆墙的设计，应根据生产部位可能产生的爆炸超压值、泄压面积大小、爆炸的概率，结合工艺和建筑中采取的其他防爆措施与建造成本等情况综合考虑进行。
1，如果厂房面积很大，其中甲类生产所占用的面积比例小，并采取了相应的工艺保护和防火防爆分隔措施将甲类生产部位与其他区域完全隔开，即使发生火灾也不会蔓延到其他区域时，该厂房可按火灾危险性较小者确定。
2，办公室、休息室等不应设置在甲、乙类厂房内，确需贴邻本厂房时，其耐火等级不应低于二级，并应采用耐火极限不低于3．00h的防爆墙与厂房分隔。
3，甲、乙类仓库的火灾危险性和危害性大，故厂房内的这类中间仓库要采用防火墙进行分隔，甲、乙类仓库还需考虑墙体的防爆要求，保证发生火灾或爆炸时，不会危及生产区。
4，要求有爆炸危险的厂房的围护结构有相适应的泄压面积，厂房的承重结构和重要部位的分隔墙体应具备足够的抗爆性能。
（编者按：防火分区之间的防火墙为重要部位的分隔墙体应为抗爆墙）5，规定有爆炸危险的厂房尽量采用敞开、半敞开式厂房，并且采用钢筋混凝土柱、钢柱承重的框架和排架结构，能够起到良好的泄压和抗爆效果。
6，对于不同生产工艺或不同生产车间，甲、乙类厂房内各部位的实际火灾危险性均可能存在较大差异。
对于贴邻建造且可能受到爆炸作用的分控制室，除分隔墙体的耐火性能要求外，还需要考虑其抗爆要求，即墙体还需采用抗爆墙。
7，有粉尘爆炸危险的其他粮食储存设施应采取防爆措施。
8，有爆炸危险的仓库或仓库内有爆炸危险的部位，宜按规定采取防爆措施、设置泄压设施。
一，GB50016-2014 3．1．2 (条文解释)本条规定了同一座厂房或厂房中同一个防火分区内存在不同火灾危险性的生产时，该建筑或区域火灾危险性的确定原则。
在一座厂房中或一个防火分区内存在甲、乙类等多种火灾危险性生产时，如果甲类生产着火后，可燃物质足以构成爆炸或燃烧危险，则该建筑物中的生产类别应按甲类划分；如果该厂房面积很大，其中甲类生产所占用的面积比例小，并采取了相应的工艺保护和防火防爆分隔措施将甲类生产部位与其他区域完全隔开，即使发生火灾也不会蔓延到其他区域时，该厂房可按火灾危险性较小者确定。
防爆墙的构造做法
防爆墙的构造做法 Final revision by standardization team on December 10, 2020.
防爆墙
定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。
多设在有爆炸危险的厂房或仓库中。
1、防爆钢筋混凝土墙：理想的防爆墙。
构造：厚度不应小于200mm，多为500mm、800mm，甚至1m，砼强度不低于C20；钢筋由结构计算但不小于砼的强度等级，根据立方体抗压强度分为：、C10、C15、C20、C25、
C30、C35、C40、C45、C50、C55、C60十二级。
2、防爆砖墙：只用于爆炸物质较少的厂房和仓库。
构造要求：柱间距不宜大于6米，大于6米加构造柱；
砖墙高度不大于6米，大于6米加横梁；
砖墙厚度不小于240mm；
墙内设 18@200双向钢筋网,两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎。
砖标号：根据抗压、抗折强度不少于Mu10；
砂浆标号：根据立方体抗压强度不少于；
砖标号根据抗压、抗折强度分为：、Mu10、Mu15、Mu20四级
砂浆标号根据立方体抗压强度分为：、M1、、M5、、M10六级
3、防爆钢板墙：以槽钢为骨架，钢板和骨架铆接或焊接在一起。
按做法不同，可以分为以下四种：
（1）单层或双层钢板防爆墙：钢板厚不小于6mm，立柱间、横梁间间距不应大于。
（2）双层钢板中间填砼防爆墙：中间填砼或砂，立柱间、横梁间间距不应大于。
（3）钢板木板防爆墙：木板厚大于50mm。
（4）型钢防爆墙：既防爆又泄压。
防爆墙设计要求
防爆墙、泄压墙体设计要求1.防爆墙的设计,应符合下列要求:（1）防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h.; （2）防爆墙可采用配筋砖墙。
当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙;（3）配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M 5。
构造配构造配筋：沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋，其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。
当砖墙长度、高度大于6m时，应设钢筋混凝土中间柱及横梁，并按构造配筋。
混凝土强度等级不应低于C15，其端部应与屋面梁及框、排架柱连接；（4）钢筋混凝土防爆墙厚度不应小于180mm，混凝土强度等级不应小于C20，钢筋截面面积由结构计算确定；（5）防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时，孔洞不应大于Φ200mm，孔洞周边应配置补强钢筋，孔洞应填封密实。
2．泄压墙体的设计，应符合下列要求：（1）泄压墙体的材料面积密度不宜大于60㎏/㎡。
当所用材料为难燃烧体时，其耐火等级不应低于0.5h，当所用材料为非燃烧体时，其耐火等级不应低于0.25h；（2）无保温要求的轻质墙体，宜采用纤维水泥中波瓦、阻燃型玻纤增强聚酯波形瓦或压型板、聚氯乙烯波形瓦或压型板、轻质GRC板等，可采用金属波形瓦或矢高不大于35mm的金属压型板；（3）有保温要求的轻质墙体，其所用的保温材料宜选用不燃的珍珠岩板、岩棉板、超细玻璃棉板等；亦可采用自熄型聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等。
当采用复合墙体时，可采用以金属波形板、压型板双面复合的夹芯板材；（4）当采用金属波形板、压型板作为墙体材料时，其与型钢龙骨的连接应采取易摧毁、易脱落的构造措施。
摘自石油代工生产建筑设计规范（SH 3017—1999）。
防爆墙工程施工
防爆墙工程施工随着工业化的进程，化工厂、石油化工、军工等行业对防爆墙的需求越来越高。
防爆墙是一种具有抗爆能力的墙体结构，能够有效地防止爆炸事故的发生，保护人员和财产的安全。
本文将介绍防爆墙工程施工的要点和注意事项。
一、防爆墙的结构和材料防爆墙主要由钢龙骨、纤维水泥复合钢板和岩棉等材料构成。
钢龙骨起到支撑作用，纤维水泥复合钢板具有抗爆能力，岩棉则起到隔热和吸音的作用。
二、防爆墙工程施工要点1. 龙骨的安装与固定在施工前，首先要对施工场地进行清理，确保地面、天花板和墙面平整。
根据设计图纸，在地板、天花板和墙面上标出龙骨的具体位置，并标出门窗、卫生设备、管道等开口位置。
安装龙骨时，要保证垂直度和水平度，龙骨间距要符合设计要求。
2. 防爆板的安装在安装防爆板时，要严格按照设计图纸进行，考虑实际施工情况。
对于需要切割和打孔的板材，要在现场进行处理。
板材的两个长边要进行倒角处理，墙体高度超过2.4米时，要注意水平接缝的短边倒角。
3. 连接件的安装防爆墙的连接件是保证墙体整体稳定性的重要部分。
连接件的安装要严格按照设计要求进行，确保连接牢固可靠。
4. 岩棉的填充在防爆墙的内部空腔中填充岩棉，可以起到隔热和吸音的作用。
填充岩棉时，要保证填充均匀，不要过多或过少。
三、防爆墙工程施工注意事项1. 施工前要进行技术交底，确保施工人员了解防爆墙的结构和施工要求。
2. 施工过程中要严格遵守安全操作规程，确保施工安全。
3. 材料要符合国家相关标准，确保质量。
4. 施工过程中要注重环境保护，妥善处理废弃物。
5. 施工完成后要进行验收，确保防爆墙的质量和安全性能达到设计要求。
总之，防爆墙工程施工是一项重要的安全工程，要严格按照设计要求和施工规范进行，确保防爆墙的质量和安全性能。
只有这样，才能有效地防止爆炸事故的发生，保障人员和财产的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保温型防爆墙的做法及要求
保温型防爆墙:
(一)总平面布置对于有危险的厂房和仓库，应采取集中分区布置。
有危险的
生产界区和仓库应尽可能布置在厂区边绿。
界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。
界区与界区之间也应留有防火间距。
按当地全年主导风向，有**危险的厂房和仓库布置在明火或故发火花地点以及其他建筑物的下风向。
有**危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度，以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。
其朝向宜避免朝西，以减少阳光照射，防止室温升高。
在山区应布置在迎风山坡一面，并应位于自然通风良好的地方。
(二)平面和空间布置有**危险的厂房在生产工艺允许的条件下宜采用单层建
筑。
有危险的厂房不得设置在地下或半地下室。
有**危险的厂房宜采用敞开或半敞开式建筑
一、建筑防爆设计的基本要求
1、有危险的甲、乙类生产厂房，宜采用一、二級耐火等级建筑;
2、有危险的厂房、库房，宜采用单层建筑(6点);
3、有危险的生产或储存，不应设在建筑物的地下室或半地下室内(5点):
4、有危险的厂房、库房，宜采用敞开或半敝开建筑;
5、有危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；
6.有危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构;
7.有危险的甲、乙类生产厂房，应设置必要的泄压设施。
轻质抗爆墙材料与结构:
1.抗爆墙由钢龙骨和纤维水泥复合钢板及岩棉组成。
2.纤维水泥复合钢板是由上下两块冲孔的0.5mm厚镀锌钢板强力压挤在8. 5mm厚纤维水泥上构成的合成防火板材。
夹在两层钢板中间的纤维水泥层具有吸收能量的作用。
3.纤维水泥复合钢板的规格是2400x1200x9.5mm施工时可以根据实际需要进行切割。
4.纤维水泥复合钢板的表面平整，不用找平即可做涂料等各种装饰，若不做装饰面层还可以使建筑更能体现工业感。
