滤波电容和去耦电容
去耦电容、旁路电容、滤波电容的选择和区别
区别去耦电容去除在期间切换时从⾼高配到配电⽹网中的RF能量量储能作⽤用，供局部化的直流电源,减少跨板浪涌电流在VCC 引脚通常并联⼀一个去耦电容，电容同交隔直将交流分量量从这个电容接地有源器器件在开关时产⽣生的⾼高频开关噪声江燕电源线传播，去耦电容就是提供⼀一个局部的直流给有源器器件，减少开关噪声在板上的传播并且能将噪声引导到地。
如果主要是为了了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容;旁路路电容从元件或电缆中转移出不不想要的共模 RF 能量量。
这主要是通过产⽣生 AC 旁路路消除⽆无意的能量量进⼊入敏敏感的部分，另外还可以提供基带滤波功能(带宽受限)。
在电路路中，如果电容起的主要作⽤用是给交流信号提供低阻抗的通路路，就称为旁路路电容;电⼦子电路路中，去耦电容和旁路路电容都是起到抗⼲干扰的作⽤用，电容所处的位置不不同，称呼就不不⼀一样了了。
对于同⼀一个电路路来说，旁路路(bypass)电容是把输⼊入信号中的⾼高频噪声作为滤除对象，把前级携带的⾼高频杂波滤除，⽽而去耦 (decoupling)电容也称退耦电容，是把输出信号的⼲干扰作为滤除对象。
滤波电容选择经过整流桥以后的是脉动直流，波动⽅方位很⼤大，后⾯面⼀一般⽤用⼤大⼩小两个电容⼤大电容⽤用来稳定输出，因为电容两端电压不不能突变，可以使输出平滑，⼩小电容⽤用来滤除⾼高频⼲干扰，使输出电压纯净，电容越⼩小，谐振频率越⾼高，可滤除的⼲干扰频率越⾼高容量量的选择⼤大电容,负载越重，吸收电流的能⼒力力越强，这个⼤大电容的容量量就要越⼤大⼩小电容，凭经验，⼀一般104 即可1、电容对地滤波，需要⼀一个较⼩小的电容并联对地，对⾼高频信号提供了了⼀一个对地通路路。
2、电源滤波中电容对地脚要尽可能靠近地。
3、理理论上说电源滤波⽤用电容越⼤大越好，⼀一般⼤大电容滤低频波,⼩小电容滤⾼高频波。
4、可靠的做法是将⼀一⼤大⼀一⼩小两个电容并联,⼀一般要求相差两个数量量级以上,以获得更更⼤大的滤波频段.滤波电容电源和地直接连接去耦电容1.为本集成电路路蓄能电容2.滤除该期间产⽣生的⾼高频噪声，切断其通过供电回路路进⾏行行传播的通路路3.防⽌止电源携带的噪声对电路路构成⼲干扰滤波电容的选⽤用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω当然,这只是⼀一般的选⽤用原则,在实际的应⽤用中,如条件(空间和成本)允许,都选取C≥5T/R.PCB制版电容的选择⼀一般的10PF 左右的电容⽤用来滤除⾼高频的⼲干扰信号,0.1UF 左右的⽤用来滤除低频的纹波⼲干扰,还可以起到稳压的作⽤用。
滤波电容旁路电容和去耦电容的作用和选择
滤波电容百科名片储能电容的安装数字电路的电源线与回流线（地线）之间总要连接很多的电容器通常称为滤波电容。
目录简介选择作用编辑本段简介一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。
因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言n-35g的主滤波电容）。
低频滤波电容主要用于是电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。
当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。
因此在使用中会因电解液的频繁极化而产生较大的热量。
而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。
编辑本段选择滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。
50赫兹工频电路中使用的普通电解电容器，其脉动电压频率仅为100赫兹，充放电时间是毫秒数量级。
为获得更小的脉动系数，所需的电容量高达数十万微法，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。
而开关电源中的输出滤波电解电容器，其锯齿波电压频率高达数万赫兹，甚至是数十兆赫兹。
这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗- 频率”特性。
要求在开关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
普通的低频电解电容器在万赫兹左右便开始呈现感性，无法满足开关电源的使用要求。
而开关电源专用的高频铝电解电容器有四个端子，正极铝片的两端分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。
电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载；从负载返回的电流也从电容的一个负端流入，再从另一个负端流向电源负端。
为什么三极管放大电路的输入端和输出端都要串联一个电容器？
为什么三极管放⼤电路的输⼊端和输出端都要串联⼀个电容器？⼀、⾸先解释⼀下耦合和去耦的意思：耦合：是指两个或两个以上的电路元件或电⽹络的输⼊与输出之间存在紧密配合与相互影响，并通过相互作⽤从⼀侧向另⼀侧传输能量的现象。
去耦：专指去除芯⽚电源管管脚上的噪声,该噪声是芯⽚本⾝⼯作产⽣的。
防⽌发⽣不可预测的反馈，影响下⼀级放⼤器或其它电路正常⼯作。
⼆、介绍⼀下耦合电路及电容的作⽤⼀般对耦合电路的要求是，对信号的损耗越⼩越好。
耦合电路不仅起级间的信号耦合作⽤，还要对信号进⾏⼀些处理，主要有以下情况：1. 通过耦合电路将两级放⼤器之间的直流电路隔离。
2. 通过耦合电路获得两个电压⼤⼩相等相位相反的信号。
3. 通过耦合电路对信号的电压进⾏提升或衰减。
4. 通过耦合电路对前级和后级放⼤器间进⾏阻抗匹配。
⽽我们今天要讲的三极管放⼤电路的耦合就是第1种和第四种情况。
先介绍第四种情况，C1是耦合电容，R1是下⼀级放⼤器的输⼊阻抗。
由于电容C1是有容抗的，与R1构成分压电路。
则当R1阻值⼀定时，耦合电容容量⼤，其容抗⼩，输出信号Uo⼤。
即在去耦电容C1的信号损耗⼩。
所以C1要选择合适的值以达到阻抗匹配。
第1种情况就是要说到今天的三极管放⼤电路的耦合了，电容的作⽤就是隔离直流信号，通过交流信号。
在三极管放⼤电路中，输出端和输⼊端都接有电容的放⼤电路称之为阻容耦合放⼤电路。
下图中C1是输⼊耦合电容，作⽤是通过交流输⼊信号，隔断输⼊直流信号，使前级直流信号不会影响本级的直流⼯作点。
C2是输出耦合电容，作⽤是输出交流信号，隔断输出直流信号，使本级的直流信号不会影响后级直流⼯作点。
电阻Ra可以⽤来防⽌可能出现的⾼频⾃激。
在三极管交流放⼤电路中，⾸先要建⽴稳定合适的静态⼯作点，在下图中由Rb和Rc建⽴直流⼯作点，提供适合的偏置，即发射结正偏，集电结反偏。
如果没有C1隔直作⽤，前级的直流电压（或信号）就会叠加在本级的直流点上，改变本级已经设定的直流⼯作点，三极管就有可能改变⼯作状态。
电容滤波原理
电容滤波原理滤波是利用电容对特定频率的等效容抗小，近似短路来实现的（与谐振无关）。
容抗Xc=1/(ωC)=1/(2πfC)，滤高频用0.1uF陶瓷电容---它对1MHz信号的等效容抗只有1.6欧姆，而对50Hz的工频信号等效容抗有近似32千欧，所以只能滤高频；而要滤工频，2000uF 电容的等效容抗才能与0.1uF对1MHz信号的等效容抗相当。
实际上，电容等效为一个R、L、C的串联电路。
通常超过1uF的电容大多为电解电容，具有很大的电感成份，所以在频率高的场合阻抗会更大。
解决办法是用0.001-0.1uF的陶瓷电容作为高频电路中的耦合或旁路电容。
常见的是用一个电容量较大电解电容并联了一个电容量较小的陶瓷电容，这时候大电容通低频，小电容通高频。
关于滤波电容、去耦电容、旁路电容作用滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。
开关电源中各类电容的正确选择方法
开关电源中各类电容的正确选择方法深圳市森树强电子科技有限公司电容可用来减少纹波并吸收开关稳压器产生的噪声，它还可以用于后级稳压，提高设备的稳定性和瞬态响应能力。
电源输出中不应出现任何纹波噪声或残留抖动。
这些电路常采用钽电容来降低纹波，但钽电容有可能受到开关稳压器的噪声影响而产生不安全的瞬变现象。
为保证可靠工作，必须降低钽电容的额定电压。
例如，额定值为10uF/35V的D型钽电容，工作电压应降低到17V，如果用在电源输入端过滤纹波，额定35V钽电容可在高达17V的电压导轨上可靠地工作。
高压电源总线系统一般很难达到额定电压降低50%的指标。
这种情况限制了钽电容用于电压导轨大于28V的应用。
目前，由于钽电容需要被降额使用，高压滤波应用唯一可行的办法是采用体积较大且带引线的电解电容，而不是钽电容。
大电容是退耦电容，即相当于给下级IC提供了一个电荷水池，大电容电压不突变，所以，如果下级IC的IO口转换剧烈，需要大电流时，从退耦电容中提取电流，不会拉低开关电源电压，从这个意义讲，大电容免除下级IC对电源的影响。
小电容是作用正好相反，是滤波电容，即电源电压通过整形滤波之后出来的电压仍不可避免的有各次波谐波分量，即有交流分量，所以小电容是免除电压波动对下级IC的影响的。
1、EMI滤波电容的选择能滤除电网线之间的串模干扰的电容器，称作“X电容”（一般选择X2，常用容量范围是1nF~1uF，并联在电网之间）能滤除由一次绕组、二次绕组耦合电容产生的共模干扰电容器，称作“Y 电容”，一端接一次侧直流高压，另一端接二次侧公共端（用于滤除10~200MHz 频段的高频干扰，因此需要用短引线连接，常用容量范围是1~2.2nF 耐压值一般不低于1.5kV）2、旁路电容和去耦电容去耦电容在集成电路的电源和地之间有两个作用：2.1、旁路掉该器件的高频噪声。
（数字电路中典型的去耦电容值是0.1uF，最好不用电解电容，去耦电容的选用经验算法：C=1/F,即10MHz 取0.1uF，100MHz 取0.01uF）在电子电路中，旁路电容和去耦电容都是起到抗干扰的作用，因为电容处的位置不一样，称呼也就不一样了。

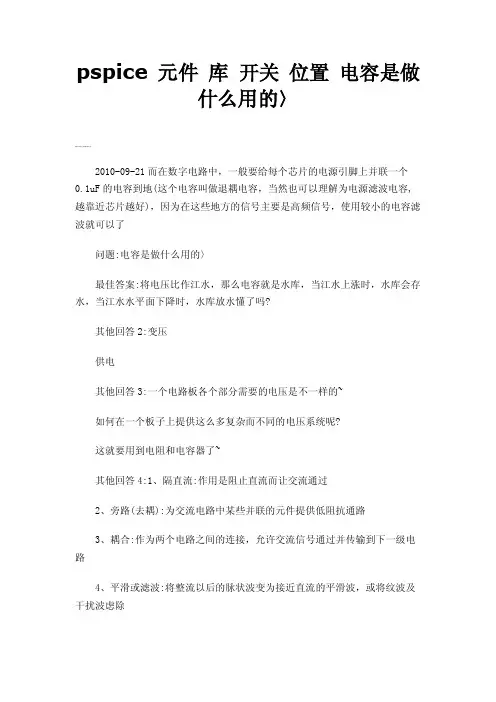

pspice元件库开关位置电容是做什么用的〉
pspice 元件库开关位置电容是做什么用的〉2010-09-21而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地(这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好)，因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了问题:电容是做什么用的〉最佳答案:将电压比作江水，那么电容就是水库，当江水上涨时，水库会存水，当江水水平面下降时，水库放水懂了吗?其他回答2:变压供电其他回答3:一个电路板各个部分需要的电压是不一样的~如何在一个板子上提供这么多复杂而不同的电压系统呢?这就要用到电阻和电容器了~其他回答4:1、隔直流:作用是阻止直流而让交流通过2、旁路(去耦):为交流电路中某些并联的元件提供低阻抗通路3、耦合:作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4、平滑或滤波:将整流以后的脉状波变为接近直流的平滑波，或将纹波及干扰波虑除5、温度补偿:针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的温度稳定性6、计时:电容器与电阻器配合使用，确定电路的时间常数7、调谐:对与频率相关的电路进行系统调谐，比如手机、收音机、电视机8、储能:储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端电压额定值为40~450VDC、电容值在220~150000μF之间的铝电解电容器为较常见的规格根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW的电源，通常采用体积较大的罐形螺旋端子电容器9、浪涌电压保护:开关频率很高的现代功率半导体器件易受潜在的损害性电压尖峰脉冲的影响跨接在功率半导体器件两端的浪涌电压保护电容器通过吸收电压脉冲限制了峰值电压，从而对半导体器件起到了保护作用，使得浪涌电压保护电容器成为功率元件库中的重要一员半导体器件的额定电压和电流值及其开关频率左右着浪涌电压保护电容器的选择由于这些电容器承受着很陡的dv/dt值，因此，对于这种应用而言，薄膜电容器是恰当之选不能仅根据电容值/电压值来选择电容器在选择浪涌电压保护电容器时，还应考虑所需的dv/dt值10、EMI/RFI抑制:这些电容器连接在电源的输入端，以减轻由半导体所产生的电磁或无线电干扰由于直接与主输入线相连，这些电容器易遭受到破坏性的过压和瞬态电压采用塑膜技术的X-级和Y-级电容器提供了最为廉价的抑制方法之一抑制电容器的阻抗随着频率的增加而减小，允许高频电流通过电容器X电容器在线路之间对此电流提供"短路"，Y电容器则在线路与接地设备之间对此电流提供"短路"11、控制和逻辑电路:各类电容器均可能被应用于电源控制电路中除非是在恶劣环境条件的要求，否则这些电容器的选择一般都是低电压低损耗的通用型元件其他回答5:电容器在电力系统中是提高功率因数的重要器件;在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件其他回答6:关于滤波电容、去耦电容、旁路电容作用滤波电容用在电源整流电路中，用来滤除交流成分使输出的直流更平滑去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过1.关于去耦电容蓄能作用的理解1)去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射而实际上，芯片附近的电容还有蓄能的作用，这是第二位的你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z=i*wLR，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给而去耦电容可以弥补此不足这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一(在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地)2)有源器件在开关时产生的高频开关噪声将沿着电源线传播去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地2.旁路电容和去耦电容的区别去耦:去除在器件切换时从高频器件进入到配电网络中的RF能量去耦电容还可以为器件供局部化的DC电压源，它在减少跨板浪涌电流方面特别有用旁路:从元件或电缆中转移出不想要的共模RF能量这主要是通过产生AC旁路消除无意的能量进入敏感的部分，另外还可以提供基带滤波功能(带宽受限)我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用:一是作为本集成电路的蓄能电容;二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路;三是防止电源携带的噪声对电路构成干扰在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了对于同一个电路来说，旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦(decoupling)电容也称退耦电容，是把输出信号的干扰作为滤除对象在一个大的电容上还并联一个小电容的原因发表于2006-11-2012:19:03大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大(也叫等效串联电感，英文简称ESL)大家知道，电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小(缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的)，而且常使用平板电容的结构，这样小容量电容就有很小ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式常使用的小电容为0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF，几百pF的历史上的今天:双联开关电路图!双联双控开关电路图2010-09-21全棉贡缎-买床上用品系列什么样的好。
电容滤波电路滤波原理
电容滤波电路滤波原理滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
★当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。
当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，uC按指数规律缓慢下降。
★当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C对RL放电，uC按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。
RL、C对充放电的影响电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快；RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。
电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大，如图所示。
四、电容反馈式振荡电路1.电路组成为了获得较好的输出电压波形，若将电感反馈式振荡电路中的电容换成电感，电感换成电容，并在转换后将两个电容的公共端接地，且增加集电极电阻R c，就可得到电容反馈式振荡电路，如右图所示。
因为两个电容的三个端分别接在晶体管的三个极，故也称为电容三点式电路。
2.工作原理★根据正弦波振荡电路的判断方法，观察如上图所示电路，包含了放大电路、选频网络、反馈网络和非线性元件（晶体管）四个部分；★放大电路能够正常工作；★断开反馈，加频率为f0的输入电压，给定其极性，判断出从C2上所获得的反馈电压极性与输入电压相同，故电路弦波振荡的相位条件，各点瞬时极性如图所示。
★只要电路参数选择得当，电路就可以满足幅值条件，而产生正弦波振荡。
3.振荡频率及起振条件振荡频率反馈系数起振条件4.优缺点电容反馈式振荡电路的输出电压波形好，但若用改变电容的方法来调节振荡频率，则会影响电路的反馈系数和起振条件；而若用改变电感的方法来调节振荡频率，则比较困难。
去耦电容的配置
去耦电容的配置去耦电容不是一般称的滤波电容,滤波电容指电源系统用的,去藕电容则是分布在器件附近或子电路处主要用于对付器件自身或外源性噪声的特殊滤波电容,故有特称——去耦电容,去耦指“去除(噪声)耦合”之意.1、去耦电容的一般配置原则● 电源输入端跨接一个10~100uF的电解电容器,如果印制电路板的位置允许,采用100uF以上的电解电容器的抗干扰效果会更好.● 为每个集成电路芯片配置一个0.01uF的陶瓷电容器.如遇到印制电路板空间小而装不下时,可每4~10个芯片配置一个1~10uF钽电解电容器,这种器件的高频阻抗特别小,在500kHz~20MHz范围内阻抗小于1Ω,而且漏电流很小(0.5uA以下).● 对于噪声能力弱、关断时电流变化大的器件和ROM、RAM等存储型器件,应在芯片的电源线(Vcc)和地线(GND)间直接接入去耦电容.● 去耦电容的引线不能过长,特别是高频旁路电容不能带引线.● 在印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电,必须RC 电路来吸收放电电流.一般R 取 1 ~ 2K,C取2.2 ~ 47UF.● CMOS的输入阻抗很高,且易受感应,因此在使用时对不用端要接地或接正电源.● 设计时应确定使用高频低频中频三种去耦电容,中频与低频去耦电容可根据器件与PCB功耗决定,可分别选47-1000uF和470-3300uF;高频电容计算为: C="P/V"*V*F.● 每个集成电路一个去耦电容.每个电解电容边上都要加一个小的高频旁路电容.● 用大容量的钽电容或聚酷电容而不用电解电容作电路充放电储能电容.使用管状电时,外壳要接地.由于大部分能量的交换也是主要集中于器件的电源和地引脚,而这些引脚又是独立的直接和地电平面相连接的.这样,电压的波动实际上主要是由于电流的不合理分布引起.但电流的分布不合理主要是由于大量的过孔和隔离带造成的.这种情况下的电压波动将主要传输和影响到器件的电源和地线引脚上.为减小集成电路芯片电源上的电压瞬时过冲,应该为集成电路芯片添加去耦电容.这可以有效去除电源上的毛刺的影响并减少在印制板上的电源环路的辐射.当去耦电容直接连接在集成电路的电源管腿上而不是连接在电源层上时,其平滑毛刺的效果最好.这就是为什么有一些器件插座上带有去耦电容,而有的器件要求去耦电容距器件的距离要足够的小.2、配置电容的经验值好的高频去耦电容可以去除高到1GHZ的高频成份.陶瓷片电容或多层陶瓷电容的高频特性较好.设计印刷线路板时,每个集成电路的电源,地之间都要加一个去耦电容.去耦电容有两个作用:一方面是本集成电路的蓄能电容,提供和吸收该集成电路开门关门瞬间的充放电能;另一方面旁路掉该器件的高频噪声.数字电路中典型的去耦电容为0.1uF的去耦电容有5nH分布电感,它的并行共振频率大约在7MHz左右,也就是说对于10MHz以下的噪声有较好的去耦作用,对40MHz以上的噪声几乎不起作用.1uF,10uF电容,并行共振频率在20MHz以上,去除高频率噪声的效果要好一些.在电源进入印刷板的地方放一个1uF或10uF的去高频电容往往是有利的,即使是用电池供电的系统也需要这种电容.每10片左右的集成电路要加一片充放电电容,或称为蓄放电容,电容大小可选10uF.最好不用电解电容,电解电容是两层溥膜卷起来的,这种卷起来的结构在高频时表现为电感,最好使用胆电容或聚碳酸酝电容.去耦电容值的选取并不严格,可按C=1/f计算;即10MHz取0.1uF.由于不论使用怎样的电源分配方案,整个系统会产生足够导致问题发生的噪声,额外的过滤措施是必需的.这一任务由旁路电容完成.一般来说,一个1uF-10uF的电容将被放在系统的电源接入端,板上每个设备的电源脚与地线脚之间应放置一个0.01uF-0.1uF的电容.旁路电容就是过滤器.放在电源接入端的大电容(约10uF)用来过滤板子产生的低频(比如60Hz线路频率).板上工作中的设备产生的噪声会产生从100MHz到更高频率间的合共振(harmonics).每个芯片间都要放置旁路电容,这些电容比较小,大约0.1uF左右.。
