电路设计经验_关于滤波电容、去耦电容、旁路电容作用
去耦电容、旁路电容、滤波电容的选择和区别
区别去耦电容去除在期间切换时从⾼高配到配电⽹网中的RF能量量储能作⽤用，供局部化的直流电源,减少跨板浪涌电流在VCC 引脚通常并联⼀一个去耦电容，电容同交隔直将交流分量量从这个电容接地有源器器件在开关时产⽣生的⾼高频开关噪声江燕电源线传播，去耦电容就是提供⼀一个局部的直流给有源器器件，减少开关噪声在板上的传播并且能将噪声引导到地。
如果主要是为了了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容;旁路路电容从元件或电缆中转移出不不想要的共模 RF 能量量。
这主要是通过产⽣生 AC 旁路路消除⽆无意的能量量进⼊入敏敏感的部分，另外还可以提供基带滤波功能(带宽受限)。
在电路路中，如果电容起的主要作⽤用是给交流信号提供低阻抗的通路路，就称为旁路路电容;电⼦子电路路中，去耦电容和旁路路电容都是起到抗⼲干扰的作⽤用，电容所处的位置不不同，称呼就不不⼀一样了了。
对于同⼀一个电路路来说，旁路路(bypass)电容是把输⼊入信号中的⾼高频噪声作为滤除对象，把前级携带的⾼高频杂波滤除，⽽而去耦 (decoupling)电容也称退耦电容，是把输出信号的⼲干扰作为滤除对象。
滤波电容选择经过整流桥以后的是脉动直流，波动⽅方位很⼤大，后⾯面⼀一般⽤用⼤大⼩小两个电容⼤大电容⽤用来稳定输出，因为电容两端电压不不能突变，可以使输出平滑，⼩小电容⽤用来滤除⾼高频⼲干扰，使输出电压纯净，电容越⼩小，谐振频率越⾼高，可滤除的⼲干扰频率越⾼高容量量的选择⼤大电容,负载越重，吸收电流的能⼒力力越强，这个⼤大电容的容量量就要越⼤大⼩小电容，凭经验，⼀一般104 即可1、电容对地滤波，需要⼀一个较⼩小的电容并联对地，对⾼高频信号提供了了⼀一个对地通路路。
2、电源滤波中电容对地脚要尽可能靠近地。
3、理理论上说电源滤波⽤用电容越⼤大越好，⼀一般⼤大电容滤低频波,⼩小电容滤⾼高频波。
4、可靠的做法是将⼀一⼤大⼀一⼩小两个电容并联,⼀一般要求相差两个数量量级以上,以获得更更⼤大的滤波频段.滤波电容电源和地直接连接去耦电容1.为本集成电路路蓄能电容2.滤除该期间产⽣生的⾼高频噪声，切断其通过供电回路路进⾏行行传播的通路路3.防⽌止电源携带的噪声对电路路构成⼲干扰滤波电容的选⽤用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω当然,这只是⼀一般的选⽤用原则,在实际的应⽤用中,如条件(空间和成本)允许,都选取C≥5T/R.PCB制版电容的选择⼀一般的10PF 左右的电容⽤用来滤除⾼高频的⼲干扰信号,0.1UF 左右的⽤用来滤除低频的纹波⼲干扰,还可以起到稳压的作⽤用。
旁路电容和去耦电容
旁路电容和去耦电容一、引言旁路电容和去耦电容是电子电路中常见的两种电容器应用。
它们在不同的场景下起到了重要的作用。
本文将从定义、原理、应用以及选型等方面对旁路电容和去耦电容进行详细介绍。
二、旁路电容1. 定义旁路电容，又称旁路电容器，是指将电容器连接在电路中，以提供低阻抗路径来滤除高频噪声的装置。
其作用是将高频信号引到地，使其不进入到灵敏的电路中，从而保证电路的正常工作。
2. 原理旁路电容的原理是利用电容器的阻抗与频率成反比的特性。
在高频信号下，电容器的阻抗较小，相当于一个短路，因此高频信号会优先通过电容器，而不会进入到灵敏的电路中。
而在低频信号下，电容器的阻抗较大，相当于一个开路，所以低频信号可以绕过电容器，进入到灵敏的电路中。
3. 应用旁路电容广泛应用于各种电子设备中，特别是在功放电路、滤波电路和信号处理电路中。
它可以有效地滤除电源中的高频噪声，提高电路的抗干扰能力，保证信号的准确传输。
此外，旁路电容还可以用于电源线路的滤波，降低电源波动对设备的影响。
4. 选型旁路电容的选型需要考虑电容值、耐压、耐温度等因素。
一般来说，电容值越大，对高频信号的旁路作用越好；耐压越高，适用范围越广；耐温度越高，适应环境的能力越强。
因此，在选型时需要根据具体的应用场景来选择合适的旁路电容。
三、去耦电容1. 定义去耦电容，又称绕行电容，是指将电容器连接在电路中，以提供低阻抗路径来平衡电压的装置。
其作用是将电源中的纹波电压补偿掉，保证电路的稳定工作。
2. 原理去耦电容的原理是利用电容器的阻抗与频率成反比的特性。
在电源中存在纹波电压时，电容器的阻抗较小，相当于一个短路，因此纹波电压会优先通过电容器，而不会进入到电路中。
而在直流信号下，电容器的阻抗较大，相当于一个开路，所以直流信号可以绕过电容器，进入到电路中。
3. 应用去耦电容广泛应用于各种电子设备中，特别是在功放电路、放大器电路和稳压电路中。
它可以有效地补偿电源中的纹波电压，提高电路的稳定性，保证信号的可靠传输。

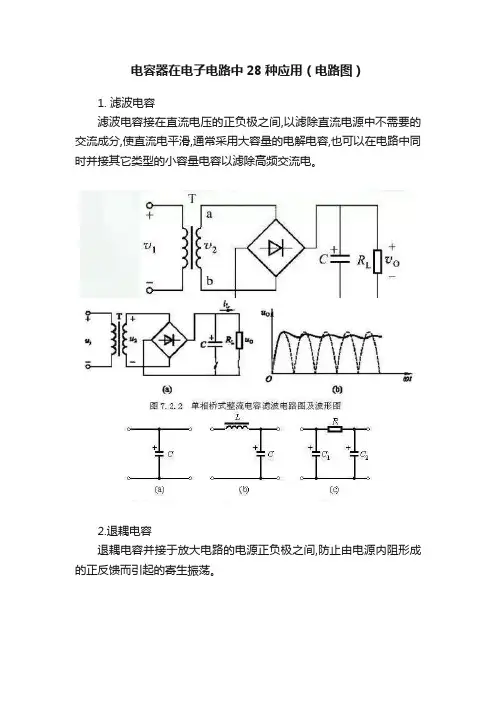

电容器在电子电路中28种应用（电路图）
电容器在电子电路中28种应用（电路图）1. 滤波电容滤波电容接在直流电压的正负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑,通常采用大容量的电解电容,也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。
2.退耦电容退耦电容并接于放大电路的电源正负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。
3.旁路电容在交直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。
4.耦合电容在交流信号处理电路中,用于连接信号源和信号处理电路或者作为两放大器的级间连接,用于隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。
5.调谐电容连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。
6.衬垫电容它与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。
7.补偿电容补偿电容与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩大。
8.中和电容并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。
9.稳频电容在振荡电路中,起稳定振荡频率的作用。
10.定时电容在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。
11.加速电容接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。
12.缩短电容在UHF高频头电路中,为了缩短振荡电感器长度而串联的电容。
13.克拉波电容在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。
14.锡拉电容在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容的影响,使振荡器在高频端容易起振。
15.稳幅电容在鉴频器中,用于稳定输出信号的幅度。
16.预加重电容为了避免音频调制信号在处理过程中造成对分频量衰减和丢失,而设置的RC高频分量提升网络电容。
什么是旁路电容？什么是去耦电容？它们有什么区别和联系？
什么是旁路电容？什么是去耦电容？它们有什么区别和联系？一、旁路电容在电路中，如果希望将某一频率以上或全部交流成分的信号去掉，那么便可以使用滤波电容。
习惯上，通常将少部分只有滤波作用的电容器称为旁路电容器（Bypass Capacitors）或者傍路电容器。
例如，在晶体管的射极电阻或真空管的阴极电阻上并联的电容器，就被称为旁路电容（因为交流信号是经该电容器而进入接地端的）；又如在电源电路中，除了数千微法的平滑滤波或反交联电容之外，通常也用零点几微法的高频电容来将高频旁路（实际上，此高频旁路电容也可被视为高频滤波及反交联电容）。
旁路电容的应用电路如下图所示。
二、去耦电容在电子电路中，经常会看到在集成电路的电源引脚附近有一个电解电容器，这个电容器就是去耦合电容器，简称去耦电容（Decoupling Capacitors），又称退耦电容器。
去耦电容器通常有两个作用：一个是蓄能；一个是去除高频噪声。
去耦电容器主要是去除高频，如RF信号的干扰。
干扰的进入方式是通过电磁辐射。
为什么说去耦电容具有蓄能的作用呢？举个简单的例子，我们就能很容易地明白了：我们可以把总电源看作一个水库，我们大楼内的家家户户都需要供水，这时，水不是直接来自于水库，那样距离太远啦，等水过来，我们已经渴的不行了，实际上我们用的水来自于大楼附近的水塔。
集成电路在工作的时候，其电流是不连续的，而且频率很高，而集成电路的电源引脚到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗也会很大（线路的电感影响非常大），这样会导致器件在需要电流的时候，不能及时供给，而去耦电容器可以弥补此不足，这也是为什么很多电路板在高频器件电源引脚处放置小电容的原因之一。
集成电路内部的开关在工作时产生的高频开关噪声将沿着电源线传播，去耦电容的主要功能就是提供一个局部的直流电源给集成电路，以减少开关噪声在电路板的传播并将噪声引导到地。
去耦电容器还可以防止电源携带的噪声对电路构成干扰，在设计电路时，去耦电容应放置在电源入口处，连线应尽可能短。
电容的9个作用与用途详解
电容是电路设计中最为普通常用的器件，是无源元件之一，有源器件简单地说就是需能(电)源的器件叫有源器件, 无需能(电)源的器件就是无源器件。
电容也常常在高速电路中扮演重要角色。
电容的作用和用途，一般都有好多种。
如：在旁路、去藕、滤波、储能方面的作用；在完成振荡、同步以及时间常数的作用……下面来详细分析一下：1隔直流：作用是阻止直流通过而让交流通过。
2旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。
旁路电容：旁路电容，又称为退耦电容，是为某个器件提供能量的储能器件。
它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低），就像一个水塘，它能使输出电压输出均匀，降低负载电压波动。
旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，这是阻抗要求。
在画PCB时候特别要注意，只有靠近某个元器件时候才能抑制电压或其他输信号因过大而导致的地电位抬高和噪声。
说白了就是把直流电源中的交流分量，通过电容耦合到电源地中，起到了净化直流电源的作用。
如图C1为旁路电容，画图时候要尽量靠近IC1（图C1）去藕电容：去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。
它的容量根据信号的频率、抑制波纹程度而定，去藕电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般取 0.1F、0.01F 等；而去耦合电容的容量一般较大，可能是 10F 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。
如图C3为去耦电容：（图C3）它们的区别：旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
3耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。
滤波电容旁路电容和去耦电容的作用和选择
滤波电容百科名片储能电容的安装数字电路的电源线与回流线（地线）之间总要连接很多的电容器通常称为滤波电容。
目录简介选择作用编辑本段简介一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。
因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言n-35g的主滤波电容）。
低频滤波电容主要用于是电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。
当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。
因此在使用中会因电解液的频繁极化而产生较大的热量。
而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。
编辑本段选择滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。
50赫兹工频电路中使用的普通电解电容器，其脉动电压频率仅为100赫兹，充放电时间是毫秒数量级。
为获得更小的脉动系数，所需的电容量高达数十万微法，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。
而开关电源中的输出滤波电解电容器，其锯齿波电压频率高达数万赫兹，甚至是数十兆赫兹。
这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗- 频率”特性。
要求在开关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
普通的低频电解电容器在万赫兹左右便开始呈现感性，无法满足开关电源的使用要求。
而开关电源专用的高频铝电解电容器有四个端子，正极铝片的两端分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。
电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载；从负载返回的电流也从电容的一个负端流入，再从另一个负端流向电源负端。
滤波电容、去耦电容、旁路电容作用及区别
滤波电容、去耦电容、旁路电容作用电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。
各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。
交变电流的频率f越高，电容的阻抗就越低。
旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。
对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。
但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。
滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.去耦电容蓄能作用的理解（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。
（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
电容有哪些作用和用途
整流：在预定的时间开或者关半闭导体开 关元件。
储能：储存电能，用于必须要的时候释放。
同理，在温度降低时，一个电容的容量在减小而另一个在增大，总的容量 基本不变，稳定了振荡频率，实现温度补偿目的。
计时：电容器与电阻器配合使用，确定电 路的时间常数。
输入信号由低向高跳变时，经过缓冲1后输入RC电路。电容充电的特性使 B点的信号并不会跟随输入信号立跳变，而是有一个逐渐变大的过程。当 变大到一定程度时，缓冲2翻转，在输出端得到了一个延迟的由低向高的跳 变。
时间常数：以常见的 RC 串联构成积分电路为例，当输入信号电压加在 输入端时，电容上的电压逐渐上升。而其充电电流则随着电压的上升而减小， 电阻R和电容C串联接入输入信号VI，由电容C输出信号V0，当RC (τ)数值与 输入方波宽度tW之间满足：τ》》tW，这种电路称为积分电路
调谐：对与频率相关的电路进行系统调谐 比如手机、收音机、电视机。
温度补偿：针对其它元件对温度的适应性不够 带来的影响，而进行补偿，改善电路的稳定性。
分析：由于定时电容的容量决定了行振荡器的振荡频率，所以要求定时电 容的容量非常稳定，不随环境湿度变化而变化，这样才能使行振荡器的振荡频 率稳定。因此采用正、负温度系数的电容释联，进行温度互补。
当工作温度升高时，Cl的容量在增大，而C2的容量在减小，两只电容并联 后的总容量为两只电容容量之和，由于一个容量在增大而另一个在减小，所以 总容量基本不变。
例如相机闪光灯，加热设备等等．（如今某些电容的储能水平己经接近锂电池的水准， 一个电容储存的电能可以供一个手机使用一天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于滤波电容、去耦电容、旁路电容作用
滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.关于去耦电容蓄能作用的理解
1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，
这时候，水不是直接来自于水库，那样距离太远了，
等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，
会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。
）
2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
去耦电容的主要功能就是提供
一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地
2.旁路电容和去耦电容的区别
去耦：去除在器件切换时从高频器件进入到配电网络中的RF能量。
去耦电容还可以为器件供局部化的DC电压源，它在减少跨板浪涌电流方面特别有用。
旁路：从元件或电缆中转移出不想要的共模RF能量。
这主要是通过产生AC旁路消除无意的能量进入敏感的部分，另外还可以提供基带滤波功能（带宽受限）。
我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。
在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。
对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（dec oupling）电容也称退耦电容，是把输出信号的干扰作为滤除对象。
高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10u或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。
数字电路中典型的去耦电容值是0.1μF。
这个电容的分布电感的典型值是5μH。
0.1μF的去耦电容有5μH的分布电感，它的并行共振频率大约在7M Hz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz 以上的噪声几乎不起作用。
1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。
每10片左右集成电路要加一片充放电电容，或1个蓄能电容，可选10μF左右。
最好不用电解电容，电解电容是两层薄膜卷起来的，这种卷起来的结构在高频时表现为电感。
要使用钽电容或聚碳酸酯电容。
去耦电容的选用并不严格，可按C="1"/F，即10MHz取0.1μF，100M Hz取0.01μF。
补充：电容器选用及使用注意事项：
1，一般在低频耦合或旁路，电气特性要求较低时，可选用纸介、涤纶电容器；在高频高压电路中，应选用云母电容器或瓷介电容器；在电源滤波和退耦电路中，可选用电解电容器。
2，在振荡电路、延时电路、音调电路中，电容器容量应尽可能与计算值一致。
在各种滤波及网（选频网络），电容器容量要求精确；在退耦电路、低频耦合电路中，对同两级精度的要求不太严格。
3，电容器额定电压应高于实际工作电压，并要有足够的余地，一般选用耐压值为实际工作电压两倍以上的电容器。
4，优先选用绝缘电阻高，损耗小的电容器，还要注意使用环境。
