《爆破工程》课程设计
爆破工程课程设计

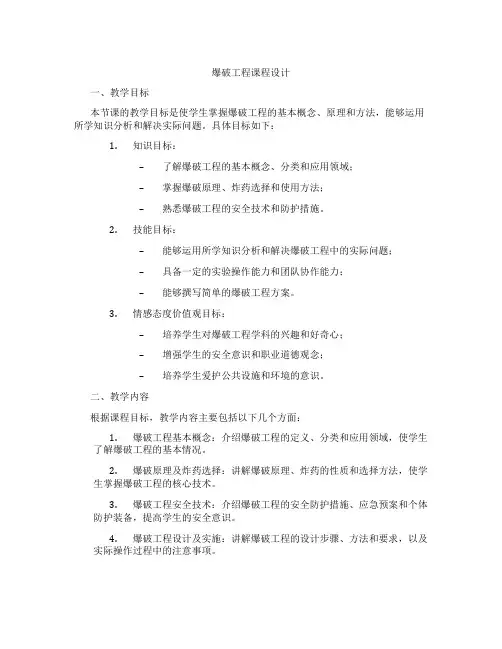

爆破工程课程设计一、教学目标本节课的教学目标是使学生掌握爆破工程的基本概念、原理和方法，能够运用所学知识分析和解决实际问题。
具体目标如下：1.知识目标：–了解爆破工程的基本概念、分类和应用领域；–掌握爆破原理、炸药选择和使用方法；–熟悉爆破工程的安全技术和防护措施。
2.技能目标：–能够运用所学知识分析和解决爆破工程中的实际问题；–具备一定的实验操作能力和团队协作能力；–能够撰写简单的爆破工程方案。
3.情感态度价值观目标：–培养学生对爆破工程学科的兴趣和好奇心；–增强学生的安全意识和职业道德观念；–培养学生爱护公共设施和环境的意识。
二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.爆破工程基本概念：介绍爆破工程的定义、分类和应用领域，使学生了解爆破工程的基本情况。
2.爆破原理及炸药选择：讲解爆破原理、炸药的性质和选择方法，使学生掌握爆破工程的核心技术。
3.爆破工程安全技术：介绍爆破工程的安全防护措施、应急预案和个体防护装备，提高学生的安全意识。
4.爆破工程设计及实施：讲解爆破工程的设计步骤、方法和要求，以及实际操作过程中的注意事项。
5.案例分析：分析典型的爆破工程案例，使学生能够将理论知识运用到实际工作中。
三、教学方法为了提高教学效果，本节课将采用多种教学方法：1.讲授法：讲解爆破工程的基本概念、原理和方法，使学生掌握基础知识。
2.案例分析法：分析典型爆破工程案例，培养学生运用理论知识分析实际问题的能力。
3.实验法：进行爆破实验，使学生了解爆破原理，提高实验操作能力。
4.小组讨论法：分组讨论爆破工程设计及实施过程中的问题，培养学生的团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：选用权威、实用的爆破工程教材，为学生提供系统的理论知识。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件、视频等多媒体资料，提高学生的学习兴趣。
《 爆 破 工 程 》教案
《爆破工程》教案王小林第一章绪论要点：1、工程爆破的重要性2、工程爆破的特点3、工程爆破分类难点：工程爆破分类1.1工程爆破发展1、爆破器材的发展：炸药、火雷管、电雷管、导爆管、导爆索、爆破专用仪表2、应用现状与发展：煤矿、冶金、建材、水电、医疗及土木工程表12002年我国各类爆破器材年产量表2全国千吨级以上硐室爆破表3国内建筑物拆除爆破（15层以上）表4国内烟囱拆除爆破（120m高）表5全国11大露天深孔台阶爆破（按一次爆破矿岩量大小排序）3、工程爆破的发展前景（1）研究发展工程爆破施工装备技术，提高施工机械化和自动化水平；（2）加强爆破理论和数值模拟技术的研究，以指导工程实践；（3）努力实现工程爆破精细化；（4）密切关注和发展完善我国特种爆破技术；（5）工程爆破安全技术应进一步创新与发展；1.2爆破工程特点特殊行业（安全要求高、高风险）；特行管理（分级管理）；专门人才（四大员需持证上岗）；严格的施工程序（爆破安全规程GB6677-2003）。
1.3爆破分类1、按药包形式分类集中：爆炸作用以均匀的分布状态作用到周围的介质上，长方体的最长边不超过最短边的8倍。
药室法和药壶法延长：药包长度大于最短边或直径8倍的药包，真正起延长药包爆破作用的药包，其长度要大于17～18倍药包直径，延长药包的爆轰波是柱状形式。
平面：爆炸作用只是在介质接触药包的表面上，产生的爆轰波应看做是平面波，在硐室爆破中，是以等效作用的集中或条形药包按一定间距布成一个装药平面。
异性：将炸药做成特定形状的药包，用以达到某种特定的爆破作用聚能爆破法。
2、按装药方式与装药空间形状的不同分类药室法：施工机具比较简单，不受地理和气候条件的限制，工程数量越大越能显示出高工效。
药壶法：在普通炮孔的底部，装入小量炸药进行不堵塞的爆破，使孔底逐步扩大成圆壶形，以求达到装入较多药量的爆破方法。
药壶法属于集中药包类，适用于中等硬度的岩石爆破，能在工程数量不大、钻孔机具不足的施工条件下，以较少的炮孔爆破，获得较多的土石方量。
爆破工程教案(3).docx
爆破工程教案（3）课程名称《爆破工程》第二周第1次课2004年下学期教师姓名刘永职称副教授教研室采矿工程教学课时2授课题目第二章浅眼冲击式凿岩教学对象采矿021班授课地点教字万式本课的重点、难点：1、凿岩机主要组成部分2、冲击式凿岩机分类及适用条件3、冲击式破岩原理4、凿岩的能暈传递规律教学目标：1、了解冲击式破岩原理2、了解瀚岩机主要组成部分3、了解冲击式凿岩机分类及适用条件4、了解浅眼凿岩工具的结构、种类及材料5、了解钎头与钎杆的连接原理6、了解凿岩的能量传递规律本次课应用的教具：1、自制多媒体课件第二章《浅眼冲击式凿岩》2、电脑、液品投影仪、红外线笔主要教学内容：第二章浅眼冲击式凿岩第一节冲击式凿岩机一、冲击式破岩原理1、首次冲击，在孔底形成凿痕A-A,钎头转到B・B位置；2、二次冲击，在形成B-B 痕的同时，剪碎了两个BOA范围内的岩石，这是根据岩石抗剪强度比抗压强度小（1/8〜1/12）得多的原理；3、当钎头转动和冲击5・6次后，完成了整个圆形面积的破碎，则形成了深度为h的进尺，再重复以上的过程。
凿岩机的设计是按此工作原理进行设计的。
二、凿岩机主要组成部分1、配气机构使压气来回于活塞的两侧，以达到1600〜2000次/分的冲击频率。
2、转钎机构冲程时不转钎，回程时转钎。
3、排粉机构水针、排水孔、吹扫风路。
4、推进机构轴压力，使钎头贴紧孔底部。
5、操纵等机构。
三、冲击式凿岩机分类及适用条件根据各种凿岩机使用倾角、孔径、孔深的不同，分为手持、气腿、向上、导轨式。
第二节浅眼凿岩工具一、钎头钎头是直接接触破碎矿岩部分，要求形状结构合理，凿速高,耐磨,强度高，寿命长，排粉性好，修磨方便, 成本低，钎头一般由钎头体和合金片组成。
1、钎头形状:根据合金片排列和形状分；（1）片状：一字形（制造修理简单，易卡钎）；十字形（不易卡钎，多用于小深孔）；X形（炮孔呈圆形，用于中深孔）,及其它形状:二字形,Y形，T形等（图2・5）。
爆破工程课程设计
《爆破工程》课程设计说明书设计题目石灰石矿露天深孔台阶挤压爆破设计专业名称2011采矿工程学号201110603035学生姓名薛胜祥指导教师魏大恩2013年12月攀枝花学院本科学生《爆破工程》课程设计任务书《爆破工程》课程设计成绩评定表评阅教师：2013年月日目录一、工程概述 (4)1.1设计爆破要求 (4)1.2工程地质条件 (4)1.3爆破规模及爆破区周边环境 (4)1.4安全注意事项 (5)二、设备选型 (5)2.1钻孔设备的选择 (5)2.2装载设备的选择 (5)三、爆破参数设计 (5)3.1炸药选择 (5)3.2炮眼布置 (5)3.3炮眼深度及超深 (5)3.4 底盘抵抗线 (5)3.5炮孔间距排距 (6)四、确定装药结构 (6)4.1装药结构类型 (6)4.2堵塞长度 (6)4.3装药长度 (6)五、网络敷设 (6)5.1起爆方式 (6)5.1.2起爆方法的的选择 (7)5.2网络敷设形式 (7)六、计算爆破工程量 (8)6.1炸药量及炸药单耗 (8)6.2.1炸药单耗. (8)6.4 雷管消耗 (8)七、安全距离 (8)7.1确定最终爆破安全距离 (8)八、警戒距离、施工及安全组织 (9)九、防护措施 (6)十、附图 (7)十一、参考文献 (12)石灰石矿露天深孔台阶微差爆破设计一、工程概述1.1设计爆破要求。
（1）有足够的矿岩爆破量工作面每次爆破的矿岩量，至少能保证挖掘设备5～10昼夜的采装。
（2）爆破质量的要求①块度均匀，大块率低。
超过允许块度的矿岩块称为大块。
大块总量与爆破总量的比率称为大块率。
②爆堆集中、松散适度、形状规整、尺寸适宜，无根底、伞檐、后冲等现象爆堆的形状和高度、宽度和松散度，对采装、运输工作都有很大影响。
要有规整的爆堆和台阶，爆堆过高，会影响挖掘机安全作业；爆堆过低，影响采装的作业效率，爆堆前冲过大，使清理量增大，运输线路也受影响，前冲过小，说明矿岩碎胀性不好。
236《爆破工程》课程设计
设计方案1.工程概述1.1设计根据根据爆破工程师手册、爆破安全规程（GB6722-2003）、简明爆破工程设计手册等要求。
1.2工程条件石灰岩露天矿山，围岩坚固性系数为12，台阶高度15米，台阶坡面角α=75°，工作平台长70m、宽30m，采用200mm孔径，岩石容重2.7t/m3，爆区情况简单。
一次爆破量为60000吨，对其进行爆破设计，并提出安全应急方案。
根据施工要求及进度，该爆破宜采取垂直爆破方案。
1.3 爆破要求（1）爆破质量爆破块度要满足前装机采、装、运要求，也要满足石灰窑烧制要求；爆破后爆堆要规整，爆堆高度及宽度要适宜；爆破后台阶工作面要规整，不允许出现根底、坡面产生裂隙；尽量减小后冲左右。
（2）爆破安全爆破地震、爆破冲击波、爆破个别飞石不会造成爆区周围石灰窑等建筑物的损坏，确保爆区周围建筑物和人员、设备、财产的安全。
（3）爆破规模本次爆破设计，每次炸药用量控制在2.3吨以内。
1.4 爆破方案爆破时必须严格控制每孔药量和一次使用药量，确保爆破地震波、爆破冲击波、个别飞石不对保护区产生破坏。
石灰岩为中坚硬度岩石，底盘抵抗线过小则易产生飞石，过大则易产生后冲作用。
采用较小孔径在装药时更好控制，从能量角度看采用三角形布孔、V型起爆方式更为理想。
综合分析后，采用200毫米孔径，垂直三角形布孔，分段间隔装药，V型起爆网，毫秒路延期起爆的露天深孔台阶爆破方案。
2.爆破参数及装药结构根据爆区台阶高度、钻孔直径和岩石性质，爆破参数为：H=15m ，孔径d=200mm ，单耗取q=0.6kg/m 3，孔深装药系数τ=0.6，超深h=10d=2.00m ，孔深L=h+H=2.00+15=17.00m ，钻孔邻近密集系数m 取1.2，台阶坡面角固定为75°。
a 、盘抵抗线计算： 由dw = (1-1)d-----孔径，dm;ρ----装药密度，kg/m 3取ρ=0.75t/m 3； τ----装药系数，已取0.6； m----炮孔密集系数，已取1.2； q----炸药单耗，已取0.6kg/m 3。
《爆破工程》教学大纲精选全文
精选全文完整版（可编辑修改）《爆破工程》教学大纲课程编号：课程名称：爆破工程/Blasting Engineering学时/学分：48/3（其中含综合实验 8 学时）先修课程：地质学、岩体力学、工程机械适用专业：采矿工程、矿物资源工程、安全工程、交通土建、岩土工程等1 课程的性质与任务爆破工程是采矿工程（资源工程）专业的一门重要的必修专业基础课，又具有专业技术课的特点，是采矿工程专业的主要支撑课之一；并在教学、科研和工程应用中已形成了一个独立的科学领域。
通过爆破工程的各个教学环节，要求学生掌握爆破器材的性能和岩石爆破方法的基本原理，能够正确地选用爆破方法和确定爆破参数，能用理论计算方法和图表设计常规爆破方案，并具有分析和解决爆破技术问题的能力。
为了培养学生的实际操作能力，课程还安排了8个学时的爆破综合实验课。
通过系统学习本课程，学习者可以达到国家公安部“爆破工程技术人员安全作业证”的中级理论考核水平。
2 课程的教学内容、基本要求及学时分配2.1 教学内容《爆破工程》课程内容由4个模块构成：1）第一知识模块—爆破器材部分（18学时）包括炸药的起爆机理与爆轰理论；炸药、起爆器材、起爆方法；该模块把近年爆破工程的科学研究和技术进展的新工艺、新设备、新成果、新知识融入教学内容，使学生有更扎实的基础和更丰富的知识面，能够准确、安全的选择和使用爆破器材。
该模块由3个单元组成，学习方式为课堂教学和实验教学。
2）第二知识模块—岩石破碎理论部分（10学时）包括岩石性质与分级；岩石的爆破破坏机理；装药量计算原理。
该模块的改革是将各种装药量计算理论和法则统入到能量平衡原理中，并把单位炸药消耗量、最小抵抗线原理、毫秒爆破作用理论归整到岩石破碎理论章节，使学习起来更系统完整。
能够使学习者掌握炸药在不同岩石条件下如何破碎岩石，从而能针对不同岩石条件和目的来选择爆破方案。
该模块由2个单元组成，学习方式为课堂教学和课堂研讨。
3）第三知识模块—爆破工程技术部分（12学时）该模块包括预裂与光面爆破、井巷掘进、浅孔、中深孔爆破等。
怎么做爆破课程设计
怎么做爆破课程设计一、课程目标知识目标：1. 让学生理解爆破课程设计的基本原理和方法。
2. 让学生掌握课程设计中涉及的关键学科知识，如物理、化学等。
3. 让学生了解不同类型的爆破项目及其在实际工程中的应用。
技能目标：1. 培养学生运用科学方法进行爆破课程设计的能力。
2. 提高学生分析问题、解决问题的能力，使其能够针对具体项目制定合理的爆破方案。
3. 培养学生团队合作意识，学会与他人共同完成课程设计。
情感态度价值观目标：1. 激发学生对爆破课程设计的兴趣，培养其探索精神和创新意识。
2. 引导学生关注爆破工程的安全问题，树立安全意识，遵守相关法规。
3. 培养学生热爱科学，尊重事实，严谨求实的态度。
分析课程性质、学生特点和教学要求，本课程旨在通过理论教学和实践操作，使学生掌握爆破课程设计的基本知识和技能，培养其解决实际问题的能力。
课程目标分解为具体学习成果，以便后续教学设计和评估。
在教学过程中，注重理论与实践相结合，鼓励学生积极参与讨论、提问，培养其独立思考和创新能力。
同时，关注学生个体差异，因材施教，使每位学生都能在课程中学有所获。
二、教学内容本章节教学内容围绕课程目标，结合教材相关章节，组织以下内容：1. 爆破课程设计基本原理：讲解爆破课程设计的基本概念、原理和方法，使学生了解爆破工程的基本知识。
2. 爆破器材与材料：介绍常用爆破器材、材料及其性能，使学生掌握不同器材和材料在爆破工程中的应用。
3. 爆破方案设计：分析不同类型的爆破项目，教授学生如何根据实际情况制定合理的爆破方案。
4. 爆破施工技术：讲解爆破施工的流程、技术要点及安全措施，培养学生实际操作能力。
5. 爆破安全与管理：阐述爆破工程的安全知识、法规要求及管理措施，提高学生的安全意识。
6. 爆破案例分析：分析典型爆破工程案例，使学生学会从实际项目中汲取经验，提高自身设计水平。
教学内容安排和进度如下：1. 第1周：爆破课程设计基本原理、器材与材料介绍。
爆破工程课程设计
爆破工程课程设计引言爆破工程是建筑工程中一项重要的技术，用于拆除或改造旧建筑、开采矿石、修建道路等。
在这个课程设计中，我们将全面探讨爆破工程的原理、过程和安全措施等内容。
一、爆破工程的原理1.1 爆破的基本原理爆破是通过引爆爆炸物产生高能量的气体，使建筑物或矿石等物体受到冲击、破坏或分离。
1.2 爆破的作用原理爆破能够在短时间内释放巨大能量，通过冲击波和其它物理效应来破坏物体的结构，为后续工程施工提供便利。
二、爆破工程的过程2.1 工程准备在爆破工程开始之前，需要进行详细的工程准备工作。
包括确定爆破方案、评估爆破效果、制定爆破计划以及采集区域相关数据等。
2.2 爆炸物购买与储存根据爆破方案的要求，购买合适的爆炸物，并进行正确的储存和保管，以防止意外事故的发生。
2.3 爆破装药根据爆破方案，将爆炸物按照一定的比例和装药方式装载到钻孔中，并采取相应的装药方式和技术要求。
2.4 导爆装置设置合理设置导爆装置，确保爆破序列的准确性和安全性。
2.5 爆破施工在所有准备工作完成后，按照爆破计划进行施工，并确保施工过程中的安全措施有效执行。
三、爆破工程的安全措施3.1 人员安全确保工程人员的安全，包括工人的工作服装、防护用品和安全培训等方面。
3.2 现场安全对于施工现场，应设置明显的安全警示标识，限制非工作人员的进入，并保持清洁和有序的工作环境。
3.3 水下爆破安全针对水下爆破工程，需要采取特殊的安全措施，如设置防水罩、水下装药和使用防水导爆线等。
3.4 邻近建筑物安全当在邻近建筑物进行爆破工程时，需要采取一系列措施来确保邻近建筑物的安全，如采取远离墙体爆破、使用防护网等。
3.5 环境保护爆破工程会对周围环境产生一定的影响，因此需要在施工过程中采取环境保护措施，如进行粉尘防护、噪音防护等。
四、爆破工程的案例分析4.1 建筑物拆除爆破工程在建筑物拆除中的应用，通过合理的爆破方案和施工流程，能够快速、安全地将建筑物拆除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爆破工程课程设计题目露天矿台阶爆破设计学院名称核资源与核燃料工程学院指导教师曾晟班级矿物资源工程（矿资091班）学号20094520119学生姓名谭期仁2011年12月目 录一．爆破工程课程设计任务书 (3)二．工程概况 (6)1.设计依据及思路 (6)2.爆区环境及安全注意事项 (6)三．设备选型及穿孔爆破参数 (6)1.矿山设备的简介及选取 (6)2.爆破工程量 (9)3. 穿孔爆破参数的选定 (9)四．网络敷设 (12)1.起爆的方式、顺序 (12)2.起爆网络的敷设 (13)五．爆破计算 (15)1.爆破块度的预测 (15)2.安全距离的计算 (15)六．爆破施工及安全组织 (17)1.爆破施工安全注意事项 (17)2.突发事故处理 (18)七．参考文献 (19)爆破工程课程设计任务书南 华 大 学核资源与核燃料工程学院 矿物资源工程系2011-12-151.课程设计的任务根据爆破安全规程（GB6722-2003）、简明爆破工程设计手册等要求，进行某工程的爆破设计。
2.课程设计内容及要求（1）熟悉任务书提供的有关设计资料，认真仔细分析和研究各种相关文件及工程资料；（2）爆破参数设计，爆破方式设计；（3）爆破网络敷设，爆破效果预测，爆破设计感想；（4）按时独立完成，字迹清楚、工整，章节顺序安排合理；（5）设计图用CAD绘制，图纸包括：爆区环境示意图（可选），孔网参数图，装药结构图，网络敷设图，爆破境界示意图；（6）胶装订整齐、美观，全班统一封面设计，字数不低于1万字。
3.设计步骤（1）审题。
（2）环境描绘。
绘出爆区环境示意图及安全注意事项。
（3）设备选型。
根据爆破规模及爆破条件选定供风设备及穿孔设备类型。
（4）确定穿孔爆破参数。
包括孔位、孔径、孔深、孔角、超深、孔间距、排间距等。
（5）确定装药结构。
确定装药结构类型，装药长度、充填长度及偶合系数等。
（6）网络敷设。
确定起爆方式、网络敷设形式、雷管段数、测试并计算电阻值，绘出爆破网络敷设图。
（7）计算爆破工程量。
计算爆破体积、爆破工程量、炸药量、穿孔进尺、炸药单耗、延米爆破量等。
（8）计算安全距离。
计算飞石、地震波、冲击波安全距离。
（9）预测爆破效果及安全距离。
（10）确定警戒距离。
由爆破安全规程及爆破实际确定安全警戒距离，设置相应的岗哨。
（11）施工及安全组织。
组织爆破施工及安全警戒工作，成立相应的管理机构，明确岗位职责、建立安全网络，负责爆破全过程的施工与安全管理工作。
4.课程设计题目（1）设计题目1 矿山运输巷道开挖爆破设计某井巷平洞开挖，其断面形状设计为半圆拱，其断面宽度约为B米，直墙高为H米，围岩坚固性系数为f，围岩密度为2.60t/m3，炸药单耗为0.15~0.28kg/t。
每次穿爆长度约为L米，则应如何进行爆破设计才能满足要求。
采用一次成型，周边采用光面爆破。
表1 巷道掘进爆破参数表序 号 断 面 宽 度 直墙高坚固性系数 每次穿爆长度 学号尾数为0 3.0 / 3.2 / 3.3/3.4/3.5/3.6/3.7 1.8 7-8 2.0学号尾数为1 3.4 / 3.6/ 3.8 / 4.0/4.2/4.3/4.4 1.9 7-8 2.0学号尾数为2 4.0 / 4.1 / 4.2/ 4.3/4.4/4.5/4.6 2.0 8-10 2.2学号尾数为3 4.4/4.5/4.8 / 5.0 /5.2/ 5.4/5.5 2.2 10-12 2.4学号尾数为4 3.6 / 3.8 / 4.0 / 4.2/4.4/4.6/4.8 2.2 8-10 2.2学号尾数为5 4.0 / 4.2 / 4.5 / 4.8/5.0/5.2/5.4 2.1 12-14 2.6 说明：断面宽度中6个数表示学号倒数第二位的数（0/1/2/3/4/5/6）的参数。
学号单号（2）设计题目2 露天矿台阶爆破设计某露天矿山，设计开采台阶高度为H米，矿石坚固系数为f=8~12 炸药单耗为q kg/t，矿山设计年生产能力约为T万吨，要严格控制爆破安全距离。
则应如何进行爆破设计才能满足矿山生产要求。
表2 露天矿爆破参数序 号 台阶高度 年生产能力 /万吨炸药单耗 矿石密度t/m3学号尾数为6 5 3.0 / 4.0 / 5.0 / 6.0/7.0/8.0/10.0 0.2~0.3 2.60学号尾数为710 9.0/ 10.0 / 11.0 / 12.0/13.0/14.0/16.0 0.3~0.4 2.72学号尾数为815 15.0/20.0 / 25.0 /30.0 / 35.0/40.0/45.0 0.4~0.5 2.84学号尾数为915 45.0 / 50.0 / 55.0 / 60.0/65.0/70.0/75.00.5~0.6 2.65 说明：爆破规模中6个数表示学号倒数第二位的数（0/1/2/3/4/5）的参数。
5.设计进度安排（1）本学期17-18周（2011年12月18——2011年12月31日）（2）2012年1月4日答辩及设计成绩评。
6.设计说明书格式要求①严格按科研论文的排版格式，包括参考文献格式；②页面设置：页边距：上2厘米，下2厘米，左2.5厘米，右2厘米，页眉1.5厘米，页脚1.75厘米 间距：段前0行，段后0行 行距：固定值，15.6磅（题目行、公式行采用单倍行距）；③字体和字号一级标题：四号，宋体和Times New Roman字体，加粗，靠左顶格； 二级或三级标题：小四号，宋体和Times New Roman字体，加粗，靠左顶格； 正文部分：五号，宋体和Times New Roman字体；希腊字母用Symbol字体 ；图题、表题：小五号，加粗，宋体和Times New Roman字体；图、表中文字用小；五号Times New Roman字体，量与单位之间用“/”间隔 ；图注与说明、表注与说明：小五号Times New Roman字体。
《爆破工程》课程设计内容一．工程概况 1.设计依据根据设计题目，某露天矿山，设计开采台阶高度为15米，矿石坚固系数为f=8~12 ,炸药单耗为0.5~0.6 kg/t ，矿山设计年生产能力约为50万吨，矿石密度为2.65 t/ m 3，根据土壤及岩石（普氏）分类表，f=8~12的岩石属于普坚石。
2.设计思路此矿山采用露天台阶深孔爆破，首先根据年生产能力确定日产量（吨），换算成体积（立方米），然后可以确定台阶面积，根据每次开采需要爆破的量设计爆破参数，根据矿石坚固性系数，选用潜孔钻机进行钻孔，采用电力起爆进行爆破施工。
3.爆区环境矿区远离城市中心，不必考虑周围建筑物，离矿区不远有一条公路，行人车辆稀少，海拔600米左右，整个矿区为一不规则的连绵山丘，其剖面图如图一所示：250m300m 350m 400m 450m 500m 550m图一4.安全注意事项（1）严格按照设计进行施工，包括钻孔，装药，堵塞，敷设网路，起爆等。
（2）在进行电爆网络施工时，应注意预防早爆。
（3）在爆破时注意安全警戒，做好防护措施。
（4）制定应急预案，以防事故发生。
二．设备选型及穿孔爆破参数1. 钻孔设备的介绍钻孔机械是用来在岩体上钻凿一定孔径、一定方向和一定深度的爆破用孔的机械。
根据机械破碎岩石的方法可分为：旋转式钻机，冲击转到式钻机，旋转冲击式钻机。
目前深孔穿孔设备主要有：牙轮钻机、潜孔钻机。
（1）潜孔钻机潜孔钻机可在中硬或中硬以上（f≥8）的岩石中钻孔。
它与凿岩机一样，都有冲击、转动、和推进的凿岩成孔过程，同属冲击转动式钻孔。
潜孔钻机的特点就是活塞打击钎杆时的能量损失不随钻孔的延伸而加大。
潜孔钻机机械化程度较高，辅助作业时间少，提高了钻机作业率，具有机动灵活，设备重量轻，价格低，能钻倾斜孔，穿孔角度变化范围大等特点。
但穿孔技术和穿孔效率不如牙轮钻机。
它是中小型露天矿主要穿孔设备，适用于硬矿岩穿孔。
我国已定型的潜孔钻机有KQ-150(KY150)、KQ-200、KQ-250型。
KQ-150(KY150)、KQ-200型一般用于中小型露天矿，KQ-250型一般用于大中型露天矿的穿孔作业。
我国常用露天潜孔钻机技术特征编号型号钻孔直径（MM）钻孔深度(M)钻孔方向（°）适应岩种（f）回转扭矩（N·m）爬坡能力（°）1 KQ-150 150~170 17.5 60，75，90f=6~182883 142 KQ-250 230~250 16 90 f=6~188433 103 KQX-150 150 18 60~90 f=6~182883 284 KQ-200 200~220 19 60，75，90f=6~185806 145 KQD-80 80~120 30 30 f=6~181089 20（2）牙轮钻机牙轮钻机是在旋转钻机的基础上发展起来的一种近代新型钻孔设备，现在大批生产牙轮钻机的国家是美国和前苏联。
牙轮钻机具有穿孔效率高，作业成本低，机械化，自动化程度高，适用各种硬度的矿岩穿孔作业等优点，已成为当今世界各国露天矿最先进的穿孔设备。
当选用牙轮钻机时，大型和特大型露天矿一般应选用孔径310~380mm的牙轮钻机；中型露天矿一般应选用150~250mm孔径的牙轮钻机。
2.孔径参数（1）孔径的选择根据爆破规模，选用KQD-80型钻机，钻孔直径为80~120mm，大型矿山开采常用的钻孔直径有100mm，120mm，150mm，200mm，250mm等，这里我们选取直径为100mm的孔径。
（2）钻孔形式露天深孔爆破的钻孔形式一般为垂直钻孔和倾斜钻孔两种，只在个别情况下采用水平钻孔。
钻孔示意图如图二所示：图二 露天深孔布置H--台阶高度，h--超深，W d--底盘抵抗线，l d--堵塞长度，b--排距倾斜布孔具有以下优点：①抵抗线分布比较均匀，爆后不易产生大块和残留根底；②台阶比较稳定，台阶坡面容易保持，对下一台阶面破坏小；③爆破软质岩石时，能取得很高的效率；④爆破后岩石堆的形状较好；由于倾斜布孔有上述优点，故在此选用倾斜布孔。
（3）布孔方式种。
方形布孔具有相等的孔间距，各排中对应炮孔呈竖直线排列；矩形布孔的抵抗线比孔间距小，各排中对应炮孔同样呈竖直线排列；三角形布孔时一般取抵抗线小于孔间距。
布孔方式如图三所示：(a)(b)(c)(d)图三 深孔布置方式（a )单排布孔；（b )方形布孔；（c )矩形布孔； (d)三角形布孔从能量均匀分布的观点看，等边三角形更为理想，因此采用三角形布孔方式。
3.爆破参数 （1）台阶介绍深孔爆破的台阶要素图如图四所示：图四 台阶要素图说明：上图中H 为台阶高度;W d 为前排钻孔的底盘抵抗线;是自炮孔中心至台阶坡底线的最短距离;L 为钻孔深度;l e 为装药长度;l d 为堵塞长度;h 为超深;α为台阶坡面角;a 为孔距;B 为在台阶面上从钻孔中心至坡顶线的安全距离（2）爆破规模设矿山一年工作日为300天，一周爆破一次，则日产量为m=500000÷300=1667（吨）为了计算方便，取m=1700吨，矿石的密度为2.65 t/m3，折算成体积得：V=1700÷2.65=641.5 m3取V=650，一周需爆破的体积V1为：V1=650×7=4550 m3台阶高度H=15m，计算得台阶的爆破面积：S=4550÷15=303 m2为便于计算，取S=300 m2，然后设计台阶的长与宽。
