应变片的粘贴
简述应变片的粘贴方法
简述应变片的粘贴方法应变片是一种常见的工程材料，用于测量和记录物体的形变和应力。
在实际应用中，应变片通常需要粘贴在被测物体的表面，以便进行测量。
本文将介绍应变片的粘贴方法，包括准备工作、粘贴步骤和注意事项。
一、准备工作在进行应变片粘贴前，需要进行一些准备工作，以确保粘贴效果和测量结果的准确性。
1.选择合适的应变片：根据实际需要和被测物体的特性，选择合适的应变片。
常见的应变片有金属应变片和电阻应变片。
金属应变片适用于高温、高应变的环境，而电阻应变片适用于一般环境下的应变测量。
2.清洁被测物体表面：使用酒精或其他清洁剂清洁被测物体表面，确保其干净无尘。
尤其是在粘贴金属应变片时，需要彻底清除油脂和污垢，以保证粘贴效果。
3.涂布导电胶粘剂：在被测物体表面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。
导电胶粘剂应均匀涂布，并充分干燥。
二、粘贴步骤在准备工作完成后，可以进行应变片的粘贴。
下面是一般的粘贴步骤：1.确定应变片位置：根据测量需求和被测物体的应变分布情况，确定应变片的粘贴位置。
通常选择在被测物体的表面上平均分布，以获得更准确的测量结果。
2.涂布导电胶粘剂：在应变片背面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。
导电胶粘剂应均匀涂布，并充分干燥。
3.粘贴应变片：将涂有导电胶粘剂的应变片贴在被测物体的表面上，用适当的压力使其紧密贴合。
注意避免产生气泡和松动现象，以免影响测量结果的准确性。
4.固定应变片：在粘贴完成后，使用胶带或其他固定物将应变片固定在被测物体上，以防止其脱落或移位。
固定方法应简单可靠，并不影响应变片的测量性能。
三、注意事项在进行应变片粘贴时，需要注意以下事项，以确保粘贴效果和测量结果的准确性。
1.避免应变片的受力：应变片在粘贴后，应尽量避免外力的作用，以免影响测量结果。
在进行应变测量时，应保持被测物体的稳定，避免发生剪切、扭转等变形，以保证测量结果的准确性。
如何贴应变片及使用
钢筋表面应变片贴法1、打磨。
用220# —400# 粒度范围的砂纸打磨钢筋表面，区域大小0.8*1.5cm（因为应变片规格0.4*1.0cm），打磨好之后在贴片处轻轻打出与贴片方向呈45度角的交叉条纹；2、清洗。
用浸有丙酮或酒精的脱脂棉球清洗贴片处，直到棉球上看不见污渍为好，清洗时一定要沿单一方向进行，不要来回交替擦洗；3、贴片。
蘸取502胶，轻轻甩掉多余的胶液，然后将片子放于规定的粘贴位置（必须准确放置在规定的位置），盖上一层聚四氟乙烯膜沿应变片轴线方向用手指滚压3~4次，排净气泡并挤出多余胶液，约1分钟后从无引线端慢慢揭下聚四氟乙烯膜，下次继续使用；4、焊线。
用20w电烙铁及60%*0.8m/m焊锡焊接；5、绝缘处理。
用绝缘胶带将焊接裸露处与构件隔绝，同时将两线隔绝；6、固线。
用胶带将线固定在构件上，同时留有松弛段，胶带包紧即可，切忌过厚；7、涂胶。
（用AZ—709胶轻轻均匀涂一薄层于应变片裸露部分，对裸露部分进行防护），将703胶均匀涂于应变片上，达到完全覆盖片子即可；8、包扎。
用绝缘胶带包住片子，包住即可，切忌太厚、太紧；9、检测。
用万用表—电阻法（200欧姆量程）检测，一般为123欧姆左右。
四、实验原理和方法将电阻应变片牢固地粘贴在应变传感器的弹性敏感元件上，当被测物理量使弹性敏感元件变形时，电阻应变片也随之变形，并产生电阻变化。
将电阻应变片接入电桥电路（见图3-1），如果电桥初始平衡，则应变引起的电阻变化将使电桥失去平衡，产生输出电压U，它和各桥臂的应变片的应变间存在以下关系其中E为桥压，K为应变片的灵敏系数。
若经电阻应变仪作信号变换后送到记录仪器，就能得到反映被测物理量变化规律的永久记录。
怎样才能把电阻应变片牢固地粘贴在试件上？应当怎样把应变片接入电桥才能得到最大的输出，并尽量抑制不需要的输入？这是本次实验中要学习的内容。
五、实验步骤（一）、电阻应变片的粘贴1.用万用电表检查电阻应变片，选择阻值接近的四片应变片待用。
应变片的粘贴技术
实验一电阻应变片的选择、粘贴技术一、实验目的 1.掌握电阻应变片的粘贴工艺过程及方法 2.掌握选择应变片的原那么及粘贴质量的检查二、实验步骤1.目测电阻应变片有无折痕.断丝等缺陷, 有缺陷的应变片不能粘贴。
必须更换。
2.用数字万用表或电桥准确测量应变片电阻值的大小。
注意: 不要用手或不干净的物品直接接触应变片基底。
测量时应放在干净的书面上, 不能使其受力, 应保持平直。
记录下各个应变片的阻值, 要求应变片阻值准确到小数点后一位数字。
对于标称电阻为120欧姆的应变片, 测量时数字万用表必须打到200欧姆档位上。
所测电阻值为原始电阻。
要求同一电桥中各应变片之间阻值相差均不得大于0.5欧姆, 否那么,需要更换。
3. 试件外表处理: 实验所用试件为等强度梁, 为了粘贴结实, 必须对试件外表进展处理。
〔1〕在等强度梁选择好贴片位置, 用细纱纸打磨干净, 要求打磨成45度穿插线, 如等强度梁上以前贴好的应变片, 先用小刀铲掉。
应变片为一次性消耗材料, 粘贴后再起下来不能再用。
〔2〕用酒精棉球反复擦洗贴处, 直到棉球无黑迹为止。
〔3〕在贴片处划出十字线, 作为贴片坐标, 再用棉球擦一下。
4. 应变片粘贴在502粘贴剂瓶口打一小细孔〔用大头针〕, 以便只流出少量胶液, 一手捏住应变片的引出线, 一手拿502, 瓶口向下, 在应变片基底上挤一小滴胶水, 并用瓶口轻轻涂抹均匀, 将多余的胶水甩去, 立即放在应变贴片位置。
然后轻轻撕去塑料薄膜。
5.粘贴质量的检查〔1〕目测或用放大镜检查应变片是否粘牢,有无气泡、翘起等现象。
〔2〕用万用表检查电阻值。
正常情况下, 阻值与未贴片前的相差无几。
6.焊线用电烙铁将应变片的引线焊接到等强度反梁上的引线焊点处。
注意焊锡不要太多。
7.用兆欧表检查应变片与试件之间的绝缘组织, 应大于500M欧。
8.应变片保护用704硅橡胶覆于应变片上, 防止受潮。
三、实验所用材料及工具箱式电阻应变片等强度梁502粘接剂万用表剪刀镊子电烙铁焊丝等四、考前须知(1)手指不能直接接触502胶,否那么粘手,注意不要擦到眼睛或衣服上.(2)不要用两手握兆欧表引线端的金属局部, 防止触电；不要长时间短路, 防止烧毁兆欧表。
桥梁静载试验中应变片的粘贴
桥梁静载试验中应变片的粘贴1 引言在做桥梁静载试验的过程中，因为静载试验中桥梁的应变是靠应变片来进行传递的，所以应变片粘贴质量的好坏具有举足轻重的作用，它将直接影响测量的结果。
有时可能因为某些主要测点的应变片失效而导致测量工作失败，因此必须熟练掌握粘贴技术，以保证测量结果的准确性和可靠性。
2 应变片的选取选用应变片时应根据应变片的初始参数及试件的受力状态、应变梯度、应变性质、工作条件、测试精度等要求进行综合考虑，对于一般的结构试验可采用120Ω纸基金属丝应变片就可满足试验要求，其标距可结合试件的材料来选定，如钢材通常采用5~20mm，混凝土则用40~150mm，石材用20~40mm。
对于有特殊要求的还应该选用特种应变片，如低温应变片、高温应变片、疲劳寿命片、裂纹探测片、应力片以及适合在高压、核辐射、强磁场等条件下使用的应变片。
3 应变胶的性能、种类及选取应变胶应能可靠的将试件的应变传递到应变片的敏感栅上，其线性滞后、零飘、蠕变等特性在一定程度上影响着应变片的一些工作性能。
对应变胶性能的要求是:粘结强度高(剪切强度一般不低于3~4MPa)，电绝缘性能好，化学稳定性及公艺性好；在特殊条件下还要考虑一些其他要求，如耐高温、耐老化、耐介质(油、水、酸和碱)等。
目前常用的应变胶分为有机胶和无机胶两类，常温下用有机胶，无机胶则用于高温应变片的粘贴。
常规桥梁试验粘贴应变片的应变胶一般为快干胶和热固性树脂胶。
常用的501快干胶和502快干胶是借助于空气中微量水分的催化作用而迅速聚合固化而产生粘结强度的，该类胶的粘结强度能满足桥梁应变测试的要求。
但应该注意，随着生产厂家产品质量的优劣和存放时间的长短，快干胶的粘结强度差别很大。
通常，快干胶应在低温、干燥和避光的条件下保存。
环氧树脂胶是热固性树脂胶中常用的一种，它是靠分子聚合反应而固化、产生粘结强度的，有较高的剪切强度和防水性能、电绝缘性能。
它的主要成分是环氧树脂，并酌量加入固化剂和增韧剂等配制而成。
应变片的粘贴方法及步骤
应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。
为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。
1应变片粘贴前的准备工作。
1.1应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。
1.2应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。
1.3粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。
1.4将台钳固定到桌子上，把试件用台钳加紧。
2粘贴步骤2.1试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。
2.2应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。
待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。
在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。
用手指压紧，直到应变片与试件紧密粘合为止。
松开手指，使用专用夹具将应变片和试件夹紧。
注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。
注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。
2.3应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。
此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。
因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。
2.4导线的焊接和固定将引出线焊接在应变片的接线端。
在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。
焊接时注意防止假焊，焊完后用万用表在导线另一端检查是否接通。
应变片的粘贴方法及步骤

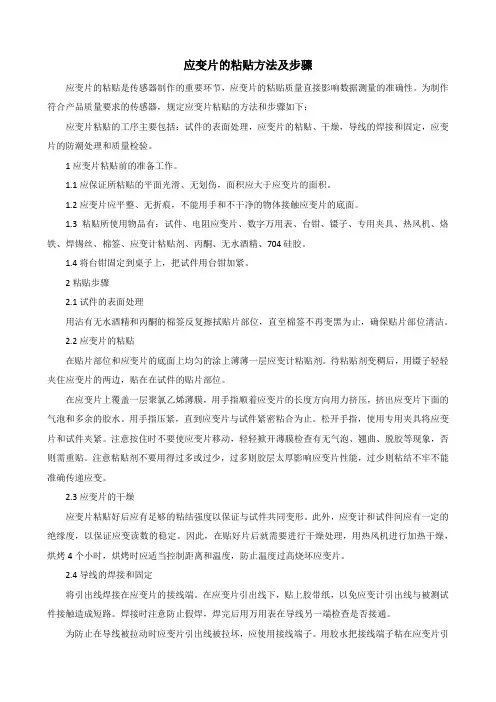

应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。
为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。
1应变片粘贴前的准备工作。
1.1应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。
1.2应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。
1.3粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。
1.4将台钳固定到桌子上，把试件用台钳加紧。
2粘贴步骤2.1试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。
2.2应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。
待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。
在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。
用手指压紧，直到应变片与试件紧密粘合为止。
松开手指，使用专用夹具将应变片和试件夹紧。
注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。
注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。
2.3应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。
此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。
因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。
2.4导线的焊接和固定将引出线焊接在应变片的接线端。
在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。
焊接时注意防止假焊，焊完后用万用表在导线另一端检查是否接通。
电阻应变片粘贴实验报告_2
电阻应变片粘贴实验
一．实验目的
1. 初步掌握常温电阻应变片的粘贴技术；
2. 初步掌握导线焊接技术；
3. 了解应变片防潮和检查等。
二．实验设备和器材
1. 常温电阻应变片；
2. 试件；
3. 纱布；
4. 丙酮和酒精；
5. 502粘接剂；
6. 测量导线；
7. 电烙铁；
8. 万用表。
三．实验步骤
1．定出试件被测位置，画出贴片定位线。
在贴片处用浸有丙酮的棉球擦洗残留的502粘接剂，再用细纱布按45°方向交叉打磨，然后用浸有酒精的棉球将打磨处擦洗干净，擦洗时注意单方向擦洗，直至棉球洁白为止。
2．待试件打磨处晾干后，一手镊住应变片引线，一手拿502胶，在应变片基底底面涂上502胶（一滴即可），立即将应变片底面朝下放在试件被测位置上，并使应变片基准
对准定位线。
将一小片薄膜盖在应变片上，用手指柔和滚压挤出多余的胶，然后手指
静压一分钟，使应变片和试件完全粘和后再放开。
从应变片无引线的一端向有引线的
一端揭掉薄膜。
检查应变片与试件之间有无气泡、翘曲、脱胶等情况，若有则需重贴。
3．将导线与应变片连接的一端去掉2mm塑料皮，涂上焊锡。
4．将应变片引线与试件轻轻拉开，把一端涂上焊锡的导线与应变片引线靠近，用胶布固定在试件上，然后用电烙铁将应变片引线与导线焊接。
焊点要光滑，防止虚焊。
5．用万用表检查：与应变片焊接的导线是否导通（两导线之间电阻约为120欧左右）；
应变片与试件之间是有绝缘。
1。
应变片黏贴实验报告(3篇)
第1篇一、实验目的1. 理解应变片的工作原理和测量应变的机制。
2. 掌握应变片粘贴的基本步骤和注意事项。
3. 通过实验验证应变片粘贴的准确性和可靠性。
二、实验原理应变片是一种将机械应变转换为电阻变化的传感器。
其基本原理是基于电阻应变效应，即当金属导体或半导体材料在外力作用下产生应变时，其电阻值也会发生相应的变化。
应变片通常由金属丝或金属箔制成，通过粘贴在需要测量的结构上，当结构受到外力作用时，应变片随之产生形变，从而改变其电阻值，通过测量电路将电阻变化转换为电压或电流信号，从而实现对应变的测量。
三、实验仪器1. 应变片（金属箔式）2. 粘贴剂3. 打磨机4. 砂纸5. 酒精棉6. 粘贴工具7. 测量电路8. 数字多用表（DMM）四、实验内容1. 应变片准备- 检查应变片的外观，确保无划痕、裂纹等缺陷。
- 使用数字多用表测量应变片的电阻值，确保其阻值符合实验要求。
2. 构件表面处理- 选择合适的构件作为实验对象，确保其表面平整、光滑。
- 使用打磨机对构件表面进行打磨，去除油漆、氧化层和污垢。
- 使用砂纸对打磨后的表面进行精细打磨，确保表面光滑。
3. 应变片粘贴- 将应变片放置在处理好的构件表面上，确保其位置准确。
- 使用酒精棉清洁应变片和构件表面的粘贴区域。
- 在应变片背面滴上适量的粘贴剂，确保粘贴剂均匀分布。
- 将应变片粘贴在构件表面上，确保其与构件紧密贴合。
- 使用粘贴工具对粘贴好的应变片进行按压，确保其牢固粘贴。
4. 测量电路搭建- 按照实验要求搭建测量电路，包括应变片、电阻、电源、放大器等。
- 将应变片接入测量电路，确保连接正确。
5. 实验测试- 对构件施加不同大小的力，观察应变片的电阻值变化。
- 使用数字多用表测量应变片的电阻值，记录实验数据。
- 分析实验数据，验证应变片粘贴的准确性和可靠性。
五、实验结果与分析1. 实验结果- 通过实验，观察到应变片的电阻值随着构件受力的增加而增大，符合电阻应变效应的原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称：基础力学实验
实验名称：应变片的粘贴和不锈钢弹性模量的测定学院：
指导教师：
报告人：
学号:
实验时间：2015 年 5 月22 日
提交时间：2015年5月22日
同组者姓名：
一
般为0.2～100毫米。
引线是由敏感栅引出电信号的金属线，以便与导线焊接。
一般用直径为0.15～
4、主要工作特性
包括阻值Ｒ、灵敏系数Ｋ和绝缘电阻。
阻值是指应变片在未粘贴和不受力情况下，于室温时的固有电阻值，通常为
灵敏系数是指应变片粘贴在单向受力试件表面后，应变片电阻相对变化率
表面沿应变片轴向的应变ε之比值，即
dR
ε=
K
R
Ｋ是应变片的重要性能参数，由应变片厂家进行抽样标定，并在包装上注明。
Ｋ值通常为2.0～2.4。
按如上图所示方式连接成全桥，其中R
1和R
2
分别代表前后两个电阻应变片；
分别代表两个温度补偿片。
则有：
εεεεε
=+--
11。
