MP35N镍钴合金分析与研究-午虎特种合金技术部
MP35N镍钴合金分析与研究-午虎特种合金技术部
MP35N
MP35N合金是无磁性的镍钴合金, 强度高达300ksi (2068MPa), 延展性好,韧度好, 耐腐蚀性能优异。
该材料展现了特别优秀的耐硫化，耐高温氧化和耐氢脆性能
MP35N
AMS5758、 AMS5844、 AMS5845、ANSI/ASTM F562
MP35N合金是一种无磁性的镍钴合金, 强度高达300ksi (2068MPa), 延展性好,韧度好, 耐腐蚀性能优异。
该材料展现了特别优秀的耐硫化，耐高温氧化和耐氢脆的性能。
MP35N合金的独特性能来自加工硬化，马氏体相变和时效处理。
如果材料处于完全加工硬化的状态，建议的工作温度可达399°C。
*MP35N是SPS Technologies, Inc.的注册商标。
应用
MP35N可用于制造紧固件，弹簧，医疗，海水，油气
井，化学和食品加工行业所用的无磁电气部件和仪表零件。
化学成分
碳(最大值) 0.02%
磷(最大值) 0.015%
硅(最大值) 0.15%
锰(最大值) 0.15%
硫(最大值) 0.01%
钛(最大值) 1.00%
铁(最大值) 1.00%
镍 33.0~37.00%
硼 0.01%
铬 19.00~21.00%
钼 9.00~10.50%
钴余量
耐腐蚀性能
MP35N合金耐硫化，高温氧化，氢脆，盐溶液和绝大多数矿物酸。
该合金高强度的严苛环境下展现出非常优秀的耐应力腐蚀开裂的性能，而在同等严苛环境下，绝大多数
传统合金都会出现裂纹。
同时，MP35N抗点蚀和裂纹腐蚀的性能也非常好。
在海水环境，不论强度水平和材料状态，MP35N对一般的裂纹腐蚀和应力腐蚀具有免疫能力。
MP35N是一种惰性金属。
如果和比它活泼的金属，例如碳钢，316不锈钢，蒙乃尔K系列金属连接在一起并通电，容易产生电化学腐蚀。
MP35N合金有NACE MR-01-75状态，最高硬度为Rockwell C35（通过特殊的冷轧加时效处理，最高硬度可达Rockwell C48）。
（NACE MR-01-75是关于油田设备所用金属材料的硫化物应力开裂耐受能力的标准）
物理性能
比重： 8.43
密度： 0.304 lb/in3
平均CTE
70-200°F 7.10*10-6in/in/°F
70-400°F 7.6*10-6in/in/°F
70-600°F 8.20*10-6in/in/°F
70-800°F 8.30*10-6in/in/°F
70-1000°F 8.70*10-6in/in/°F
平均热膨胀系数
热导率
-300°F 45.00 BTU-in/hr/ft2/°F -100°F 63.00 BTU-in/hr/ft2/°F 70°F 78.00 BTU-in/hr/ft2/°F 200°F 88.00 BTU-in/hr/ft2/°F 400°F 104.0 BTU-in/hr/ft2/°F 600°F 118.0 BTU-in/hr/ft2/°F 800°F 133.0 BTU-in/hr/ft2/°F 1000°F 148.0 BTU-in/hr/ft2/°F 1200°F 162.0 BTU-in/hr/ft2/°F
弹性模量
79°F，退火态 33.8 X 103ksi
450°F，退火态 31.3 X 103ksi
900°F，退火态 29.2 X 103ksi
79°F，冷作时效 34.1 X 103ksi
450°F，冷作时效 31.8 X 103ksi
900°F，冷作时效 29.2 X 103ksi
电阻
-300°F 593.0 ohm-cir-mil/ft
-100°F 608.0 ohm-cir-mil/ft
70°F 621.0 ohm-cir-mil/ft
200°F 632.0 ohm-cir-mil/ft
400°F648.0 ohm-cir-mil/ft
600°F 664.0 ohm-cir-mil/ft
800°F 679.0 ohm-cir-mil/ft
1000°F694.0 ohm-cir-mil/ft
1200°F 709.0 ohm-cir-mil/ft
熔距： 2400-2630°F
剪切模量
磁性--不同温度下的磁通量
机械性能
夏比V型缺口冲击强度
强度：280ksi（1931MPa）
室温下，摩尔弯曲疲劳强度
光滑应力断裂性能
抗拉强度—室温和升温过程
抗拉强度—室温
热处理
退火
MP35N的退火温度用1038-1093°C，1-4个小时，然后空冷。
老化
加工硬化后，MP35N可用427-649°C时效处理来提高强度。
如果材料是第一次加工强化的，时效处理可提高强度。
时效退火的材料再做时效，强度不会提高。
为了优化机械性能, MP35N冷作加工后需做时效处理，
538-593°C，4个小时，然后空冷。
加工性能
热加工
MP35N需从1177°C开始锻打。
为避免表面开裂，温度低于871°C时就不能再产生形变。
冷加工
MP35N的不同强度主要是靠机械加工来获取的。
冷加工或热加工的材料都可以进行机加。
热加工的工件温度应保持在427°C以下。
拉伸，轧制，挤出，锻打，旋锻或者组合的加工方式都可以实现加工硬化。
强度和硬度和冷作加工率基本呈线性增长关系，而延展性和冷作加工率呈反比增长。
但是，即便形变量很大，该材料也能保持优良的延展性。
在确定材料强度时，需要考虑到所有的形变加工的强化作用是叠加的。
因此，不需要钢厂完成所有的强化加工。
零件加工成最终成品的机加步骤也能产生一定的强化。
机械加工
MP35N的任何热处理状态都难以机加。
MP35N的机加参数和Waspaloy相似，但是优于Waspaloy。
焊接
MP35N可用钨极气体保护焊。
总的来说，MP35N的焊接性能类似于304不锈钢。
需要调节焊接参数，保障各焊道的热量输入较低，大约是304材料的二分之一或者三分之二。
钨极气体保护焊的研究表明，退火态的材料焊接效能最高。
如果需用填料，应选择相配的化学成分。
以上资料由午虎特种合金（上海）有限公司-技术部提供，如有转载，请麻烦告知。
镍合金材料制备工艺研究与优化
镍合金材料制备工艺研究与优化镍合金是一类具有优异性能的金属材料，被广泛应用于航空航天、化工、能源等领域。
为了进一步提高镍合金材料的性能和可靠性，制备工艺的研究与优化显得尤为重要。
本文将从镍合金材料的制备过程、常见工艺方法以及优化方面展开讨论。
一、镍合金材料的制备过程镍合金材料的制备过程主要包括合金熔炼、坯料制备、加工成形和热处理等环节。
1. 合金熔炼：镍合金的制备首先需要进行合金熔炼，将合适比例的镍基和其他合金元素进行熔融混合。
这个过程中需要控制合金成分的准确性和均匀性，确保合金的化学成分达到要求。
2. 坯料制备：熔炼得到的合金需要进一步加工为坯料，通常包括铸造、锻造、热轧等工艺。
这些工艺的选择将直接影响到合金的组织结构和性能。
3. 加工成形：将坯料加工成所需的形状，常见的加工方法有锻造、铸造、粉末冶金等。
在加工过程中需要严格控制温度、应变速率等参数，以保证合金的力学性能。
4. 热处理：热处理是镍合金材料制备过程中的重要环节，通过调控合金的组织结构和相变行为，可以显著改善材料的性能。
常见的热处理方法包括退火、固溶处理和时效处理等。
二、常见的镍合金制备工艺方法1. 真空熔炼法：真空熔炼是制备高纯度镍合金的常用方法之一。
该方法通过在真空条件下熔炼合金，能够有效去除气体和杂质，从而提高合金的纯度和均匀性。
2. 粉末冶金法：粉末冶金法是一种制备镍合金形状复杂零件的有效方法。
通过将金属粉末与其他添加剂混合、压制成型、烧结等步骤，可以制备出具有良好性能的镍合金制品。
3. 电化学制备法：电化学制备法是通过电化学反应在电解液中沉积金属离子，制备出镍合金材料。
该方法具有工艺简单、成本低廉等优点，适用于大面积镍合金薄膜的制备。
三、镍合金材料制备工艺的优化镍合金材料的制备工艺优化可以从以下几个方面进行考虑：1. 材料设计与优化：根据应用需求，合理选择镍合金的成分和比例。
通过调整合金配料，可以改变合金的力学性能、耐腐蚀性等特性。
镍基高温合金钨、钴、铬、钛、钼等多元素的快速分析
（作者单位：中国一重集团有限公司）◎孙魁镍基高温合金钨、钴、铬、钛、钼等多元素的快速分析镍基合金是高温合金中应用最广、高温强度最高的一类合金，具有良好抗氧化性、耐腐蚀性和高强的力学性能，广泛应用在石化、电力等领域镍基合金中，镍基合金可以溶解较多合金元素，且能保持较好的组织稳定性；可以形成有序的A3B 型金属间化合物γ'[Ni3（Al，Ti ）]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。
镍基合金含有十多种元素，其中Cr 主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。
镍基高温合金材料分析一般采用湿法化学分析方法测定元素成分，镍基高温合金钢由于样品结构直接影响样品的溶解方法，国家标准对镍基高温合金的化学分析没有相应的规定，本文采用多种样品消解的方式结电感耦合等离子体方法同时测定镍基高温合金中钨、钴、铬、钛、钼等多元素，分析快速、效果好。
一、实验部分1.主要仪器与试剂。
电感耦合等离子体原子发射光谱仪：I-CAP6500，美国赛默飞世尔公司。
2.标准溶液配制。
（1）钨贮备溶液（2000μg/ml ）：称取1.2605g 预先于800℃灼烧30min 的三氧化钨（质量分数大于99.9%），置于200ml 烧杯中，用30ml 氢氧化钠（10%）加热溶解，冷却，移入500ml 容量瓶中，用水稀释至刻度，混匀。
（2）钨标准溶液（1000μg/ml ）：分取1.2.1储备液50.00ml 于100ml 容量瓶中，加20ml （1+1）盐酸，用水稀释至刻度，混匀。
（3）GSBG62021-90钴标准溶液，1000μg/ml。
（4）GSNG62017-90B 铬标准溶液（1000μg/ml ）。
（5）GSBG62014-90钴标准溶液（1000μg/ml ）。
（6）钛标准溶液（500μg/ml ）：分取1.2.5钛储备液50.0ml 于100ml 容量瓶中，用（5+95）硫酸稀释至刻度，混匀。
MP35N合金添加微量稀土所产生的金相组织和性能分析、MP-35N物理性能

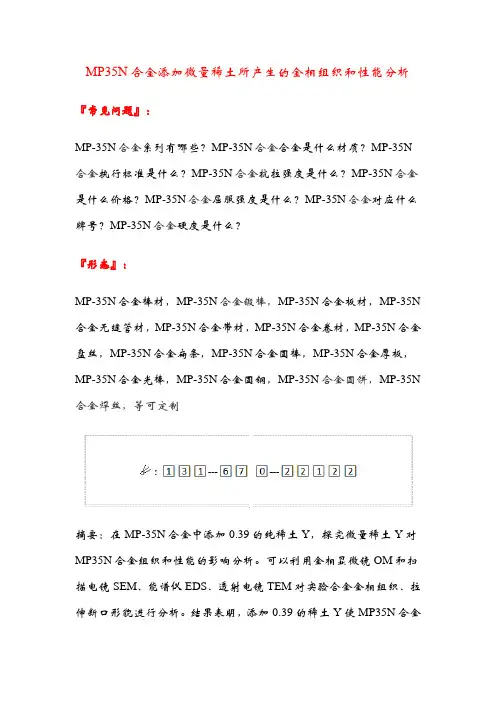

MP35N合金添加微量稀土所产生的金相组织和性能分析『常见问题』：MP-35N合金系列有哪些？MP-35N合金合金是什么材质？MP-35N 合金执行标准是什么？MP-35N合金抗拉强度是什么？MP-35N合金是什么价格？MP-35N合金屈服强度是什么？MP-35N合金对应什么牌号？MP-35N合金硬度是什么？『形态』：MP-35N合金棒材，MP-35N合金锻棒，MP-35N合金板材，MP-35N 合金无缝管材，MP-35N合金带材，MP-35N合金卷材，MP-35N合金盘丝，MP-35N合金扁条，MP-35N合金圆棒，MP-35N合金厚板，MP-35N合金光棒，MP-35N合金圆钢，MP-35N合金圆饼，MP-35N 合金焊丝，等可定制，摘要：在MP-35N合金中添加0.39的纯稀土Y，探究微量稀土Y对MP35N合金组织和性能的影响分析。
可以利用金相显微镜OM和扫描电镜SEM、能谱仪EDS、透射电镜TEM对实验合金金相组织、拉伸断口形貌进行分析。
结果表明，添加0.39的稀土Y使MP35N合金再结晶过程中的晶粒细化，但对MP35N合金冷轧变形及时效处理后的力学性能的提高无明显作用，同时并未改变MP35N合金的最嘉时效条件，依然为500℃、4h；微量稀土Y的固溶态未溶解的颗粒在冷轧过程中被压碎拉长，随着时效温度的升高和时效时间的延长，微量稀土Y扩散均匀；添加微量稀土Y对孪晶的形成没有明显的影响，MP35N合金的强化机制依然是时效过程中形成的孪晶。
MP35N(Co-35Ni-20Cr-10Mo)自1968年被发现以来，以其超高的强度、极强的耐腐蚀性以及良好的耐疲惫功能，已广泛应用于航天紧固件、骨科植入物、石化工业的水下钻井等配备中[1-33。
近些年的研讨现已发现，MP35合金的强化来源于两个方面，一个是冷变形强化，通过必定的冷变形后，其强度可比固溶态进步3～5倍，另一个是时效热处理，可使得冷态MP35N合金取得二次强化。
GH5188(GH188) 固溶强化型钴基高温合金研究与分析—午虎特种合金技术部
GH5188(GH188) 固溶强化型钴基高温合金研究与分析—午虎特种合金技术部一、GH5188(GH188)概述GH5188是固溶强化型钴基高温合金，加入14%的钨固溶强化，使合金具有优良的高温热强性，添加较高含量铬和微量镧，使合金具有良好的高温抗氧化性能，同时具有满意的成形、焊接等工艺性能，适于制造航空发动机上在980℃以下要求高强度和在1100℃以下要求抗氧化的零件。
也可在航天发动机和航天飞机上使用。
可生产供应各种变形产品，如薄板、中板、带材、棒材、锻件、丝材以及精密铸件。
1.1 GH5188(GH188)材料牌号 GH5188(GH188)。
1.2 GH5188(GH188)相近牌号 Haynes Alloy No.188(HA188),UNSR30188(美国),KCN22W(法国)。
1.3 GH5188(GH188)材料的技术标准GJB 3317-1998 《航空用高温合金热轧板材规范》1.4 GH5188(GH188)化学成分见表1-1。
表1-1%C Cr Ni Co W Fe B La0.05～0.15 20.0～24.0 20.0～24.0 余13.0～16.0 ≤3.0 ≤0.015 0.03～0.12P S Ag Bi Pb CuMn Si不大于≤1.25 0.20～0.50 0.020 0.015 0.0010 0.0001 0.0010 0.071.5 GH5188(GH188)热处理制度热轧板材1170～1190℃，空冷；冷轧带材和板材1165～1230℃，快速空冷；棒材和锻件1180℃±10℃，快速空冷。
1.6 GH5188(GH188)品种规格与供应状态供应δ0.5～4mm的冷轧薄板、δ4～14mm的热轧中板、δ0.05～0.8mm的冷轧带材，及各种尺寸的棒材、锻件、焊丝及精密铸件。
板材经固溶处理、酸洗、矫直和切边后供应；带材经固溶处理、酸洗、切边后成卷供应；板材经固溶处理后磨光或车光交货；锻件于固溶状态供应；精铸件于铸态交货。
MP35N镍钴合金技术执行标准,棒材厂家
MP35N简介编制单位上海商虎编制时间2020年03月页次共九页蔡婷、潘龙虎、孙军、丁春华（上海商虎有色金属有限公司，上海202003）技术顾问：潘工联系电话：□1□5□8□0□1□8□5□9□9□1□4MP35NAMS5758、 AMS5844、 AMS5845、ANSI/ASTM F562MP35N合金是一种无磁性的镍钴合金, 强度高达300ksi (2068MPa), 延展性好,韧度好, 耐腐蚀性能优异。
该材料展现了特别优秀的耐硫化，耐高温氧化和耐氢脆的性能。
MP35N合金的独特性能来自加工硬化，马氏体相变和时效处理。
如果材料处于完全加工硬化的状态，建议的工作温度可达399°C。
*MP35N是SPS Technologies, Inc.的注册商标。
应用MP35N可用于制造紧固件，弹簧，医疗，海水，油气井，化学和食品加工行业所用的无磁电气部件和仪表零件。
化学成分碳(最大值) 0.02%磷(最大值) 0.015%硅(最大值) 0.15%锰(最大值) 0.15%硫(最大值) 0.01%钛(最大值) 1.00%铁(最大值) 1.00%镍 33.0~37.00%硼 0.01%铬 19.00~21.00%钼 9.00~10.50%钴余量耐腐蚀性能MP35N合金耐硫化，高温氧化，氢脆，盐溶液和绝大多数矿物酸。
该合金高强度的严苛环境下展现出非常优秀的耐应力腐蚀开裂的性能，而在同等严苛环境下，绝大多数传统合金都会出现裂纹。
同时，MP35N抗点蚀和裂纹腐蚀的性能也非常好。
在海水环境，不论强度水平和材料状态，MP35N对一般的裂纹腐蚀和应力腐蚀具有免疫能力。
MP35N是一种惰性金属。
如果和比它活泼的金属，例如碳钢，316不锈钢，蒙乃尔K系列金属连接在一起并通电，容易产生电化学腐蚀。
MP35N合金有NACE MR-01-75状态，最高硬度为Rockwell C35（通过特殊的冷轧加时效处理，最高硬度可达Rockwell C48）。
冷变形MP35N时效强化机理MP35N执行标准
MP35N(Co-35Ni-20Cr-10Mo)咨询材料供应商焱狄金属TEL:①③①②②②⑨⑧②②⑧作为一种Co-Ni基超合金,自1968年被Smith发现以来，以其特超高的强度、极强的耐腐蚀性以及良好的耐疲劳性，广泛应用于航天紧固件、骨科植人物、石化工业的水下钻井等配备中-3.研讨现已发现，MP35N 合金的强化来源于两个方面：一个是冷变形强化，其强度比固溶态进步3~5倍4；另一个是时效热处理，可使强度进一步进步20%以上(5-61，可是关于其强化机制却至今仍未统一.关于MP35N合金冷加工强化机制的不合首要在于是否构成了马氏体.Graham等2将包括MP35N合金在内的Co-Ni复相合金的线性加工硬化归结于形变诱导发作的马氏体相(HCP) ，第二阶段的加工硬化来自于交织散布的HCP相与面心立方结构(FCC) 基体之间构成的机械孪晶.Raghavan等则以为，因为应变诱发马氏体改动的温度低于室温(~77K)，因而MP35N室温变形强化与马氏体无关，仅是因为发作了形变孪晶.Singh 等经过X射线衍射(XRD) 和透射电镜(TEM) 剖析了MP35N合金中冷加工构成的片层状结构，XRD成果只显现了面心立方基体相，没有发现第二相的存在，然而透射电镜成果标明一起包含了孪晶和HCP相.Prasad 等”对直径为100um的MP35N线材，研讨了拉伸前后的由表层到中心层的微观安排，并经过TEM进行详细剖析，以为起强化效果的片层结构是厚度1nm~1m的孪晶，并非HCP相.关于MP35N时效二次强化，Cra ham等1101以为是因为应力诱导生成的HCP相和基体FCC相之间的界面上呈现了Mo原子偏析，并进一步生成六角形结构的金属间化合物Co，Mo，其在时效过程中片状安排阻止了位错运动，起到强化效果.根据无HCP相分出、仅有形变孪晶构成的研讨者Ish maku等(”和Sorensen 等112-1以为，时效引起了Mo原子向堆垛层错和孪晶的偏聚，和形变孪晶一起起到了强化效果.中国在Co合金尤其是Co-Ni合金方面的研讨较少.例如常用的3J21合金带材或线材其强度最高仅1865MPal 14-16) .虽有单个专利经过双真空熔炼、冷拉丝、冷轧、合金合成、时效处理工艺使强度乃至超过3GPa，可是工艺繁琐、本钱较高，本文结合国内外研讨情况，自行熔炼MP35N合金，经过工艺改善进步强度，一起探究其强化机制.试验属按Co 35%、Ni 35%、Cr 20%、Mol 0%的比例混合，经试验用MP35N合金由Co、Cr、Ni、Mo四种纯金真空感应熔炼浇铸成100mmx100mmx60mm方形锭坯，其实测成分见表1.锭坯在加热炉中升温至1250℃保温2h，经过350热轧试验机进行6道次轧制，轧至5.5mm后进行水冷，终轧温度为950℃.将热轧板在1000℃保温2h固溶淬火后，在四辊冷轧机上依照所示的工艺轧至0.87mm，冷轧总变形量为84.18%.对冷轧试样进行400~700℃每隔50℃等温时效4h.时效试样在HX D-1000TM数字显微式硬度仪上进行显微硬度测验，试验载荷为500gf，加载时间为10s，均匀测验12个点.去掉最大最小值后取均匀值进行统计剖析，对硬度最大的时效温度改动保温时间，确认硬度最高的保温时间，然后进行强度测验.强度测验所用拉伸试样依照GB/T 228.1-2010制取，在CMT 5605型全能拉伸机上进行拉伸试验，每组平行试样3根.用于安排调查的试样经研磨、抛光、侵蚀(H NO，：HCI=1：2)后，在AX10金相显微镜下进行金相安排调查，使用ZEISS ULTRA 55热场发射扫描电镜进行拉伸断口剖析，使用D 8 Advance X射线衍射仪对试样进行物相剖析.使用TF 20透射电子显微镜(TEM) 进行孪晶、位错、分出物剖析，一起使用其配套的能谱剖析设备(EDS) 进行成分剖析.透射试样选用机械减薄至30jm，后用19%H，S0g+76%甲醇+5%H，PO，的双喷液穿孔，电流控制在25~32mA，温度为-15~5℃.热力学相图模仿为使用Thermo-Calc热力学软件计算含21.1%Cr-9.44%Mo-0.013%C-0.17%Si的Co-Ni伪二元平衡相图.从能够看出，关于MP35N试验合金来说，当温度处于室温至270℃之间时，有Co，Mog、Co，Mo和Co Cr分出相发作，但高于270℃直至熔点1470℃之间均处于面心立方结构(FCC) 单相区，既没有分出物也不发作相变.因而依照金属学理论，试验合金强化只能经过加工硬化，难以经过热处理强化.可是众多研讨成果标明，Co-Ni合金在冷轧后的时效过程中，强硬度均进一步进步.对这一矛盾现象，国内外学者一向未能统一知道.成果及剖析1力学性能改变规则MP35N合金冷轧试验板经不一起效温度处理后硬度先上升后下降，曲线改变见.对比冷轧态的显微硬度528.16HV，在400~500℃等温时效4h时，其显微硬度添加至578.77~704.6HV，比冷轧态最高可进步30.44%；当时效温度高于500℃以后，显微硬度值开端逐步下降，在700℃时，急剧下降至479.02HV，低于冷轧态硬度值.时效热处理试验，其硬度目标改变如所示.在最佳时效温度500℃进行了不一起间的等温能够看出，时效时间为4h时，合金显微硬度值最高，进一步延伸时间，硬度跟着时效时间的延伸反而呈下降趋势.因为强度和硬度具有正相关的联系，能够推测出该合金在500℃等温时效4h时抗拉强度到达最大值.对比冷轧态的抗拉强度1922.04MPa、延伸率 2.99%，该时效态抗拉强度到达2641.16MPa，进步37.41%，但延伸率降至1.26%.其冷轧和500℃时效态的拉伸曲线所示.这种时效之后强度、硬度上升现象与平衡相图存在矛盾，其机理应与FCC基体内部的改变有关.2 断口剖析对MP35N试验合金冷轧态和500℃，4h时效态的试样进行了拉伸断口的SEM调查，成果所示.能够看出，MP35N冷轧板的拉伸断口呈现显着的撕裂孔洞特征，孔洞位置巨细不统一，尺度从1um到50jm不等.这些开裂孔洞阐明冷轧板中已存在因为应力集中构成的孔隙缺点，这些小的孔隙在拉伸应力效果下不断变大、会聚，终究在开裂过程中构成大的相连孔洞，构成开裂前的延伸率较低(2.99%)，为脆性开裂.能够看出，在冷轧板经500℃，4h时效后进行的拉断试验中，尽管延伸率降到更低(1.26%)，可是试样内部未发现任何孔洞，断口表现为均匀的脆性解理开裂.一起，抗拉强度进步37.41%，阐明时效应力回复、显微孔洞修复有利于强度进步.3 XRD物相剖析为了明晰MP375N试验合金在不同状态下的安排是否为单一的FCC安排，并探明冷轧及时效过程中有无发作分出或相变，对试验合金进行了XRD物相剖析，成果所示.根据布拉格角能够确认，试验合金在固溶态、冷轧态和时效态均为单相FCC结构安排，其晶格常数为a=b=c=3.575A.在所有试样的衍射图谱中均没有发现其他物相的衍射峰.尽管在平衡相图中显现，该合金在室温下有Co，Mog、Co，Mo和Co Cr分出相，在XRD检测范围内并没有发现任何分出相.一起能够发现，试验合金在冷轧态及时效态的XRD峰宽显着大于1000℃固溶态，如(200) 晶面衍射锋在固溶态的半高宽FWHM(fullwidth at halfmaximum) 为0.410，冷轧后上升至0.743，持续在400~500℃时效之后一向坚持此宽度.依照谢乐公式D=KA/Bcos 0可知，衍射峰半峰宽间与晶粒之间有对应联系，也就是说冷轧变形使合金显着细化，并且在随后的时效过程中晶粒没有粗化.别的，能够看出，固溶态的晶面峰较多，阐明再结晶过程中构成的择优取向不显着，织构较弱.固溶、冷轧及不同条件时效态的衍射峰强度，能够发现冷轧后构成显着的择优取向(100)和(200)，阐明构成较强的冷轧织构，在时效过程中，织构强度相对下降，种类没有发作改变.4 TEM微观安排和成分剖析Co-Ni合金在冷变形和时效处理过程中生成的薄片状安排，对其强化起着重要效果，是现在研讨成果中获得肯定的定论.可是对其类型的断定，即HCP相、孪晶仍是HCP与孪晶混合体，尚未到达共同知道.为明晰MP35N合金的强化机制，对试验合金的冷轧态和时效态进行了TEM描摹及衍射把戏剖析，成果所示.MP35N 试验合金经84.18%冷轧变形后的TEM微观安排.可知：冷轧变形使合金构成很多高密度位错区，并进而构成位错墙，将基体分割成位错胞结构(图中箭头所示)；试样中未调查到显着的片层状安排，经衍射光斑剖析，试样为单相面心立方安排，安排中不含孪晶，层错数量较少.经400℃、500℃时效后，在试样中均发现显着的片层状安排，片层厚度仅约为1~25nm，间隔约100~200nm，并且跟着时效温度的升高，片层厚度不断添加.400℃时效时，呈现了由数条较细孪晶摆放在一起组成的“孪晶簇”，阐明在时效过程中，不同区域的部分位错到达动力学条件分化成层错，并以此为中心构成细小孪晶，描摹上构成由3~4个厚度为3nm左右的细孪晶组成的“孪晶簇”，且不同“孪晶簇”间的间隔为100~200nm不等.这一安排的呈现无疑为合金强度的进步起到必定效果，当时效温度升高至500℃时，“孪晶簇”安排消失，此时呈现很多明晰、厚度不等的孪晶，在较厚孪晶安排中能够看到高密度位错.一起在此时效温度下构成了二次孪晶，这也很好解说了500℃时效4h时强硬度值到达最高的原因，即当时效条件到达最佳时，很多全位错分化构成层错，进而构成很多孪晶，反过来孪晶的构成对位错运动的阻止、孪晶界自身的强化、二次孪晶与一次孪晶的彼此交织使合金的强硬度到达最高值[20-22].从试验合金不同状态对应的衍射斑驳能够显着的看出，冷轧态的衍射斑驳之间几乎看不到暗线，层错密度较低，在400℃、500℃时效4h时衍射斑驳显着被拉长，斑驳之间有暗线，阐明时效过程中的确有很多位错分化成层错.关于有无Mo原子在MP35N合金的李晶处偏聚，亦是存在争论.通常以为，固溶原子易在畸变能较高的晶界处偏聚，而不会在能量较低的孪晶界面处偏聚12) .可是，Nie等12在镁合金退火板材的研讨中，发现了溶质原子Al、Zn在孪晶面处呈周期性偏析.别的，Jin等2在奥氏体不锈钢的李晶中也发现一些合金原子的辐照诱导偏聚现象，即Ni、Cr原子在较薄的孪晶带上偏析，而Mo原子无显着改变.对MP35N合金，Prasad 等°在研讨含低TiMP35N合金极细线材(直径约100jm)时，对经600℃时效30min的试样在层错、孪晶以及基体处的成分进行统计剖析，发现Mo原子在层错和孪晶处发作了集合，并且以为Mo原子的偏聚是强化机制之一；关于不含Ti的MP35N合金在时效过程是否有原子偏聚现象，本试验对500℃保温4h时效后的MP35N试验合金，在透射电镜下的同一视野下对其基体及孪晶处的Mo元素进行了EDS剖析.由中6个点的Mo原子含量能够显着看出，孪晶上的Mo原子(点1和点4)含量分别为9.5%和10.2%，而基体上Mo 原子(点2，3，5和6)含量均匀约为12.1%，高于孪晶处.这阐明合金时效处理未促进Mo原子在孪晶处的偏析，且在试验过程中并没有发现任何例如Co，Mog、Co，Mo和Co Cr的分出相.定论1)试验合金经冷轧变形84.18%后，最佳时效条件为500℃时效4h，此时其抗拉强度由冷轧态的1922.04MPa 进步到2641.16MPa，抗拉强度值进步37.41%，相应时效后的显微硬度到达最大值704.26HV，进步30.44%.2)冷轧后的断口存在很多巨细不一的撕裂孔洞，经500℃时效后，孔洞彻底消失，有利于合金强度的进步；XRD物相剖析标明试验合金冷轧及时效后和固溶态的结构相同，均为FCC结构，无HCP相或金属化合物CoMo的构成.3) TEM及EDS剖析标明，试验合金在时效过程中构成了纳米级孪晶，在400℃时效后呈现了由3~4个厚度为3nm左右的细孪晶组成的“孪晶簇”，温度升高到500℃，孪晶尺度变大、交织，“孪晶簇”消失.孪晶界对位错运动的阻止以及孪晶界的强化效果，是时效强化的首要机制，一起在本试验合金成分和试验条件下并未发现Mo原子在孪晶面的偏聚.。
镍合金调研报告
镍合金调研报告
调研简介：
本报告是针对镍合金的调研结果进行的总结和分析。
镍合金具有优异的耐腐蚀性、高温强度和良好的可加工性，广泛应用于航空航天、化工、能源等领域。
通过对镍合金的市场现状、应用领域、技术发展和前景进行调查研究，旨在为相关单位和个人提供参考和指导。
市场现状分析：
镍合金市场规模庞大，全球主要生产国主要有美国、俄罗斯、加拿大等，中国也是重要的生产和消费国家。
镍合金的需求主要来自航空航天、船舶制造、化工、医疗器械等行业。
近年来，中国的高端装备制造业发展迅速，对镍合金的需求量持续增长。
应用领域分析：
镍合金广泛应用于航空航天领域，用于制造发动机、涡轮叶片、燃烧器等关键零部件。
在能源领域，镍合金被应用于核能、石油化工等行业。
此外，镍合金还用于制造化工设备、海洋工程、医疗器械等领域。
技术发展趋势：
随着科技的进步和工艺的改进，镍合金制造技术不断突破。
熔炼、铸造、热加工等工艺的发展使得镍合金获得更高的抗腐蚀性和力学性能。
此外，材料设计和表面处理技术的创新也推动了镍合金的发展。
前景展望：
未来，随着航空航天、高端装备制造、能源等领域的持续发展，对镍合金的需求将继续增加。
同时，随着材料科学和工艺技术的进步，镍合金有望进一步提高性能，并拓展更多的应用领域。
同时，环境保护意识的增强也将推动镍合金在新能源、清洁能源等领域的应用。
结论：
镍合金市场规模庞大，应用领域广泛。
在技术发展的推动下，镍合金具备较大的发展潜力。
相关企业和研究机构应密切关注技术进展，加强创新能力建设，为提高镍合金性能、开发新的应用领域做好准备。
镍合金的性能研究及应用
镍合金的性能研究及应用引言：镍合金是一类以镍为基础的合金材料，具有优异的耐热、耐腐蚀和高强度的特性，广泛应用于航空航天、核能、化工等领域。
本文将深入探讨镍合金的性能特点、研究进展以及在不同领域的应用。
一、镍合金的性能特点1. 耐热性：镍合金具有良好的耐高温性能，能够在高温环境中维持较高的强度和韧性。
这使得镍合金成为航空发动机、燃气轮机等高温设备的理想材料。
2. 耐腐蚀性：镍合金具有优异的抗腐蚀能力，能够抵御酸性、碱性和高温等恶劣环境中的腐蚀侵蚀，因此广泛应用于化工、石油等领域。
3. 高强度：镍合金具有优秀的强度和硬度，可用于承受高强度载荷的结构部件。
二、镍合金的研究进展1. 合金化设计：通过添加不同的合金元素，如铬、钼、钛、铝等，可以调节镍合金的性能，提高其耐热性和耐腐蚀性。
最近的研究表明，合金化设计能够进一步提高镍合金的性能。
2. 结构调控：利用热处理和冷变形等工艺手段，可以控制镍合金的晶体结构和晶界特性，从而提高其力学性能和抗腐蚀性能。
晶体结构调控在镍合金研究中具有重要的意义。
3. 高温氧化研究：高温氧化是镍合金在高温环境中表面发生的氧化反应。
研究人员通过控制氧化反应的速率和方式，开发出了一系列具有抗高温氧化能力的镍基合金。
4. 宏观性能评估：镍合金的宏观性能评估是衡量其适用性的重要指标。
通过力学性能测试、耐腐蚀性能测试等手段，可以评估镍合金是否符合特定应用的要求。
三、镍合金在不同领域的应用1. 航空航天领域：镍合金广泛用于航空发动机、燃气轮机、涡轮叶片等部件。
其耐高温性能和机械强度使得飞机能够在极端环境下安全运行。
2. 核能领域：镍合金被用于核反应堆中的燃料组件、管路系统和热交换器等关键部位。
其抗辐照、耐腐蚀和高温抗氧化性能使得核能设备更加安全可靠。
3. 化工领域：镍合金在化工设备中承担重要作用，如石油炼制、化学反应器、蒸发器等。
其耐腐蚀性能能够抵御腐蚀介质的侵蚀，保证化工过程的安全性和稳定性。
【材料论文】NS336固溶强化型镍基变形高温合金分析与研究-午虎特种合金技术部
【材料论文】NS336固溶强化型镍基变形高温合金分析与研究-午虎特种合金技术部一、NS336概述NS336是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
合金的加工和焊接性能良好，可供应各种板材、棒材、管材、丝材、带材和锻件。
1.1 NS336材料牌号NS336。
1.2 NS336相近牌号GH3625(GH625)(中国)，UNS NO6625(美国)、NC22DNb(法国)、W.Nr.2.4856(德国)。
1.3 NS336材料的技术标准GJB 3317-1998《航空用高温合金热轧板规范》Z9-0104-1990《GH625合金板材技术条件》Z9-0105-1990《GH625合金棒材技术条件》Q/3B 4077-1992《GH625合金棒材》Q/3B 4078-1992《GH625合金板材》Q/3B 4080-1992《GH625合金管材》1.4 NS336化学成分见表1-1。
表1-1%1.5 NS336热处理制度棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶处理。
板材：950～1030℃，空冷；或1090～1200℃，空冷。
管材：推荐退火温度：960～1030℃，空冷或水冷。
1.6 NS336品种规格与供应状态可供应d25～80mm的棒材和δ0.8～10.5mm的板材，也可供应d6～40mm的无缝（焊）管。
棒材不经热处理但以车光或磨光状态交货；板材经固溶、精整后供应；管材经固溶、酸洗（或光亮退火）后供货。
1.7 NS336熔炼与铸造工艺合金采用真空感应炉熔炼加电渣重熔或真空感应炉加真空电弧重熔工艺生产。
1.8 NS336应用概况与特殊要求该合金用于制造发动机机匣、导向叶片、安装边和筒体、燃油总管等零部件，已通过实际应用考核，最高使用温度为950℃；合金在550～700℃长期使用后有一定的时效硬化现象，导致合金塑性有一些下降。
三元高镍材料 955镍钴锰含量
三元高镍材料作为一种新型的锂离子电池正极材料，在电动汽车、储能系统等领域具有广泛的应用前景。
其中，955镍钴锰含量是一种典型的三元高镍材料，其由镍、钴、锰等金属元素组成，具有较高的比能量和循环寿命，有望成为替代目前主流的锂电正极材料的新选择。
1. 955镍钴锰含量的特点955镍钴锰含量是指其中含有55的镍、20的钴和25的锰。
与传统的三元材料相比，955镍钴锰含量具有以下特点：（1）高比能量：三元高镍材料由于镍含量较高，在相同体积下可以存储更多的锂离子，从而具有较高的比能量。
（2）良好的循环寿命：955镍钴锰含量在充放电过程中表现出较好的循环稳定性，使得电池具有较长的使用寿命。
（3）低成本：相较于其他高镍材料，955镍钴锰含量不含稀有金属，生产成本较低，有利于降低电池成本。
2. 955镍钴锰含量的应用前景由于955镍钴锰含量具有较高的比能量和循环寿命等特点，其在电动汽车、储能系统等领域有着广泛的应用前景。
（1）电动汽车：随着汽车行业向电动化转型，对动力电池的性能提出了更高的要求。
955镍钴锰含量作为一种具有高能量密度和长循环寿命的正极材料，能够满足电动汽车对于续航里程和安全性能的需求。
（2）储能系统：随着可再生能源的快速发展，储能系统的需求也在不断增加。
而955镍钴锰含量作为具有高循环稳定性和低成本的材料，可以为储能系统提供持久稳定的能源储存解决方案。
3. 955镍钴锰含量的生产与研发目前，国内外均在积极开展955镍钴锰含量的生产与研发工作，以满足市场需求。
（1）生产技术：目前，主流的生产技术包括溶胶凝胶法、共沉淀法等，通过合理的制备工艺和优化的电化学性能调控，可以获得高质量的955镍钴锰含量。
（2）研发进展：在研发方面，不仅需要提高材料的比能量和循环寿命，还需要解决其在快速充放电、高温环境下的性能稳定性等方面的问题。
还需要考虑其在工业化生产中的可扩展性和成本控制。
4. 955镍钴锰含量的市场前景目前，随着电动汽车、储能系统等领域的快速发展，对动力电池材料的需求也在逐渐增加。
