建筑电工学建筑电工学是一门关于建筑物中电气系统安装与维护的学科，它涵盖了建筑电力供应、照明系统、通信系统、安全系统等方面的知识。
作为建筑领域重要的一环，建筑电工学在建筑物的设计、建造和运行中起着至关重要的作用。
建筑电工学关注建筑物的电力供应系统。
电力供应是建筑物正常运转的基石，包括电源接入、配电系统、电力负荷计算等方面。
建筑电工学的任务是确保电力供应系统的稳定性和可靠性，以满足建筑物的各项用电需求。
例如，在建筑物设计阶段，建筑电工师会根据建筑物的用电负荷需求，对电缆、开关、插座等进行合理的布置和设计，以确保电力供应系统的安全和高效运行。
建筑电工学关注建筑物的照明系统。
照明系统是建筑物内部外部提供光照和照明的设施。
建筑电工师需要根据建筑物的功能和使用需求，设计合理的照明系统，包括灯具选择、光照布置、照明控制等。
良好的照明系统不仅可以提供舒适的光照环境，还能节约能源，提高建筑物的可持续性。
建筑电工学还关注建筑物的通信系统。
随着信息技术的快速发展，建筑物的通信需求也越来越高。
建筑电工师需要设计和安装建筑物的通信系统，包括电话、网络、无线通信等。
良好的通信系统不仅可以满足人们的通信需求，还可以提高建筑物的智能化程度和信息化水平。
建筑电工学关注建筑物的安全系统。
安全是建筑物运行的重要保障，包括火灾报警系统、盗窃报警系统、视频监控系统等。
建筑电工师需要根据建筑物的特点和需求，设计和安装相应的安全系统，以确保建筑物的安全和保护。
建筑电工学是一门涵盖广泛的学科，它与建筑物的设计、建造和运行密切相关。
建筑电工师在建筑物的电气系统安装与维护中起着重要的作用，他们需要具备电气工程知识和技能，以确保建筑物的电力供应、照明、通信和安全系统的正常运行。
建筑电工学的发展不仅需要技术的创新和进步，也需要对建筑物的需求和人类生活的关注，以提供更安全、舒适、智能和可持续的建筑环境。
建筑电工学考试题目及答案
建筑电工学考试题目及答案第一节：单项选择题（共20题，每题2分，共40分）1.以下哪项是建筑电工必须遵守的安全操作原则？A. 穿戴适当的防护装备B. 操纵电气设备时戴手套C. 随意更改电气设备的接线方式D. 忽略设备的工作状态答案：A2.以下哪个单位用于表示电流的强弱？A. 安培（A）B. 瓦特（W）C. 伏特（V）D. 欧姆（Ω）答案：A3.在配电箱内工作时，应先切断哪个部位的电源？A. 地线B. 中性线C. 相线D. 不需要切断电源答案：C4.建筑电工必须熟悉的安全电器事故报警电话是：A. 110B. 119C. 122D. 120答案：B5.建筑电工在接触带电设备时，应遵守的基本原则是：A. 在无障碍的情况下操作B. 常年带手套工作C. 随意拔插电源插座D. 不需要注意电气设备的工作状态答案：A第二节：填空题（共10题，每题4分，共40分）1. __________是电能的单位。
答案：焦耳2. 一个电压为220V的家用电路，如果电阻为5Ω，通过它所得到的电流强度为__________A。
答案：443. 以下哪种安全措施不属于建筑电工应遵守的原则？答案：随意拔插电源插座4. 交流电路中频率为50Hz代表的含义是每秒发生__________次变化。
答案：505. 建筑电工负责修理建筑电气设备和______________的工作。
答案：线路布置第三节：判断题（共10题，每题5分，共50分）判断题的规则是，正确的写“对”，错误的写“错”。
1. 建筑电工在操作时无需穿戴防护装备。
答案：错2. 接触带电设备时，建筑电工应该穿戴绝缘手套。
答案：对3. 电流的单位是伏特。
答案：错4. 电阻是电流通过的困难程度的度量单位。
答案：对5. 建筑电工需要熟悉安全电器事故报警电话。
答案：对第四节：简答题（共5题，每题20分，共100分）1. 请简述建筑电工在工作中应遵守的安全操作原则。
答案：建筑电工在工作中应遵守以下安全操作原则：- 穿戴适当的防护装备，包括绝缘手套、护目镜等。
建筑电工初级知识点总结
建筑电工初级知识点总结一、基本电气知识1. 电流、电压、电阻建筑电工需要了解电流、电压和电阻的基本概念和关系，掌握欧姆定律和基本电路分析方法。
2. 直流和交流电建筑电工要了解直流电和交流电的特点、应用、电路图示和基本测量方法。
3. 电气功率建筑电工需要了解电气功率的概念、计算公式和功率因数的影响因素。
4. 电气安全建筑电工需要了解电气事故的危害和预防措施，掌握电气设备的安全操作规程和常见事故处理方法。
5. 电气测量建筑电工需要了解常用的电气测量仪器的使用方法，掌握电压、电流、电阻的测量方法和测量精度。
二、电气材料与电气设备1. 电气材料建筑电工需要了解常用的电气材料及其特点、用途和选用原则，包括导线、绝缘材料、开关插座、配电盘、接线端子等。
2. 电气设备建筑电工需要了解建筑物内常用的电气设备，包括照明设备、动力设备、控制设备、仪表仪器等，了解其安装、连接、维护和保养方法。
3. 电气线路建筑电工需要了解建筑物内的电气线路布置原则、线路敷设方法、线路故障处理、线路保护等知识。
4. 电气接线建筑电工需要了解电气接线的基本方法、接线规范、接线标志、接线工具及接线材料的使用方法。
三、电气工程设计1. 电气布置图建筑电工需要了解电气布置图的绘制方法、符号标识、布局要求和常见的电气布置方案。
2. 电气负载计算建筑电工需要了解建筑物的电气负载计算方法，包括用电设备数量、功率、电流、容量和需求因素的计算及选型。
3. 照明设计建筑电工需要了解照明设计的原则、照明计算方法、布灯布点、照明电路设计等知识。
4. 配电系统设计建筑电工需要了解配电系统的设计原则、配电盘的选型、电缆、导线的选用和敷设、保护装置和控制装置等知识。
四、安全与维护1. 电气安全管理建筑电工需要了解建筑物电气设备的安全管理规范、标准和安全措施，掌握电气事故处理和应急处置方法。
2. 电气维护建筑电工需要了解电气设备的定期检验、保养和维修方法，掌握设备运行异常的诊断和排除方法。
建筑电工学课后习题答案
建筑电工学课后习题答案建筑电工学是一门结合了建筑学和电工学知识的学科，它涉及到建筑电气系统的设计与施工，包括照明、供电、安全系统等多个方面。
课后习题是帮助学生巩固理论知识和实践技能的重要手段。
以下是一些建筑电工学课后习题的参考答案：1. 建筑电气系统设计原则建筑电气系统设计应遵循安全性、可靠性、经济性和可维护性等原则。
在设计过程中，要考虑到建筑物的使用功能、结构特点、环境条件等因素，合理选择电气设备和布线方式。
2. 照明系统设计照明系统设计要满足不同功能区域的照明需求，包括照度、色温、显色性等。
同时，要考虑到节能和环保，合理选择照明方式和灯具类型，如LED灯具等。
3. 电气安全措施电气安全是建筑电工学中的重要内容。
设计时应考虑到电气设备的接地、漏电保护、过载保护等安全措施，确保电气系统的安全运行。
4. 电气布线方式电气布线方式包括明线、暗线、管道布线等。
选择布线方式时，要根据建筑物的结构特点和使用需求，以及电气设备的安装位置，合理确定布线方式。
5. 电气设备选型电气设备选型要考虑到设备的性能、规格、价格等因素。
在满足使用需求的前提下，选择性价比高的设备。
6. 建筑电气施工建筑电气施工要严格按照设计图纸和施工规范进行，确保施工质量。
施工过程中要注意电气设备的安装、接线、调试等环节，确保电气系统的稳定运行。
7. 建筑电气系统的维护与管理建筑电气系统的维护与管理是保证系统长期稳定运行的关键。
要定期对电气设备进行检查、维护和更新，及时发现并解决存在的问题。
8. 智能建筑电气系统智能建筑电气系统是现代建筑电气学的重要发展方向。
它利用先进的信息技术和自动化技术，实现对建筑电气系统的智能控制和管理，提高建筑的能效和舒适度。
以上习题答案仅供参考，具体问题还需结合实际情况进行分析和解答。
希望这些答案能够帮助学生更好地理解建筑电工学的相关知识，提高学习效果。
建筑电工学第一章习题答案
建筑电工学第一章习题答案建筑电工学第一章习题答案建筑电工学是一门研究建筑物电气系统设计、安装和维护的学科。
在学习建筑电工学的过程中，习题是非常重要的一部分，通过解答习题可以帮助我们巩固知识，提高应用能力。
本文将为大家提供建筑电工学第一章习题的答案，希望对大家的学习有所帮助。
1. 什么是电流？电流的单位是什么？答：电流是电荷在导体中的流动，是电子的移动。
电流的单位是安培（A）。
2. 什么是电压？电压的单位是什么？答：电压是电场的强度，是电荷在电路中移动的驱动力。
电压的单位是伏特（V）。
3. 什么是电阻？电阻的单位是什么？答：电阻是电流通过导体时遇到的阻碍，是导体对电流的阻碍程度。
电阻的单位是欧姆（Ω）。
4. 什么是电功率？电功率的单位是什么？答：电功率是电流通过电路时产生的能量转化速率，是描述电路消耗或输出能量的指标。
电功率的单位是瓦特（W）。
5. 什么是电能？电能的单位是什么？答：电能是电流通过电路时所转化的能量，是电路中储存的能量。
电能的单位是瓦特时（Wh）。
6. 什么是直流电路？什么是交流电路？答：直流电路是电流方向恒定的电路，电流只在一个方向上流动。
交流电路是电流方向周期性变化的电路，电流在正负两个方向上交替流动。
7. 什么是串联电路？什么是并联电路？答：串联电路是将电器依次连接在一起，电流依次通过各个电器的电路。
并联电路是将电器并排连接在一起，电流在各个电器之间分流。
8. 什么是电路图？如何阅读电路图？答：电路图是用符号和线路表示电路的图示。
阅读电路图时，需要了解电路图中的符号含义，理解电路图中的线路连接关系，以及根据电路图推导电路的工作原理。
9. 什么是保险丝？保险丝的作用是什么？答：保险丝是一种用于保护电路的安全装置，当电路中的电流超过保险丝的额定电流时，保险丝会熔断，切断电路，防止电路过载和短路。
10. 什么是接地？为什么要进行接地？答：接地是将电气设备的金属外壳或导体与地面连接，使其与地电势保持一致。

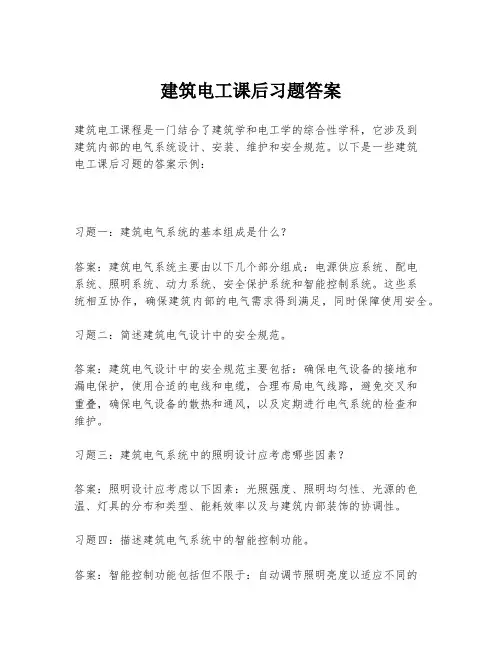

建筑电工课后习题答案
建筑电工课后习题答案
建筑电工课程是一门结合了建筑学和电工学的综合性学科，它涉及到
建筑内部的电气系统设计、安装、维护和安全规范。
以下是一些建筑
电工课后习题的答案示例：
习题一：建筑电气系统的基本组成是什么？
答案：建筑电气系统主要由以下几个部分组成：电源供应系统、配电
系统、照明系统、动力系统、安全保护系统和智能控制系统。
这些系
统相互协作，确保建筑内部的电气需求得到满足，同时保障使用安全。
习题二：简述建筑电气设计中的安全规范。
答案：建筑电气设计中的安全规范主要包括：确保电气设备的接地和
漏电保护，使用合适的电线和电缆，合理布局电气线路，避免交叉和
重叠，确保电气设备的散热和通风，以及定期进行电气系统的检查和
维护。
习题三：建筑电气系统中的照明设计应考虑哪些因素？
答案：照明设计应考虑以下因素：光照强度、照明均匀性、光源的色温、灯具的分布和类型、能耗效率以及与建筑内部装饰的协调性。
习题四：描述建筑电气系统中的智能控制功能。
答案：智能控制功能包括但不限于：自动调节照明亮度以适应不同的
环境光线，远程控制电气设备的开关，监测和记录能耗数据，以及在紧急情况下自动切断电源或启动备用电源。
习题五：建筑电气安装过程中应注意哪些问题？
答案：在建筑电气安装过程中应注意以下问题：确保所有电气设备和材料符合国家标准和规范，遵循正确的安装程序和方法，注意施工安全，避免电气火灾和触电事故，以及确保安装后的设备能够正常运行和维护。
请注意，以上内容仅为示例，具体的习题答案应根据实际课程内容和教材进行编写。
如果需要针对特定习题的答案，请提供具体的习题内容。
王佳建筑电工学读书笔记
王佳建筑电工学读书笔记
一、电气工程
1、电气工程是一门涉及电力、电子、自动控制、通信、计算
机等技术领域的工程学科，是建筑工程的重要组成部分。
2、电气工程的主要内容包括电力系统设计、自动控制系统设计、电力电子技术、计算机技术、电气设备安全技术等。
3、电气工程的主要任务是设计、安装、检修和维护各种电气
设备，如发电机组、变压器、电动机、电缆、电线和电气控制设备等，以及建筑物内外的电气系统。
4、电气工程师需要掌握电气设备的设计、安装、检修和维护
的基本知识，并能够根据实际情况，制定合理的设计方案，确保电气设备的安全运行。
二、电气安全
1、电气安全是指在使用电气设备时，确保用户和环境的安全。
2、电气安全的主要内容有：电气设备的安装、调试、维护和
检修；电气设备的使用、操作规程；电气设备及其附件的安全技术要求；电气设备的安全检测和维护等。
3、电气安全的主要目的是确保电气设备的安全使用，防止电
气设备发生意外事故，保护用户和环境的安全。
4、为了确保电气安全，需要遵守电气安全法规，定期对电气设备进行安全检查和维护，并定期培训操作人员，使其掌握电气安全操作规程。
工程类建筑电工基础理论
添加标题
添加标题
添加标题
添加标题
确保安全：遵循国家相关电气安 全规范，采取必要的安全措施， 确保人员和设备的安全。
可维护性：设计时考虑系统的可 维护性，方便日后的维护和管理。
建筑电气系统的组成与功能
电源供电系统：提供电力能源，保障建筑物内设备正常运行 配电系统：将电能分配给建筑物内的各个用电设备 照明系统：提供室内外照明，满足人们日常需求 防雷系统：保护建筑物免受雷电危害 弱电系统：包括通信、电视、广播等系统，提供信息传输服务
控制电路的基本元件
开关：用于控制电路的通断，是 控制电路中最基本的元件之一。
接触器：用于控制电动机等负载 的启动和停止，具有高电流承载 能力。
添加标题
添加标题
添加标题
添加标题
熔断器：当电路中电流过大时， 熔断器会熔断，从而保护电路不 受损坏。
断路器：具有过载保护和短路保 护功能，可自动断开电路。
控制电路的工作原理
防雷与接地设计： 根据建筑物所在 地的雷电环境和 地质条件，设计 合理的防雷与接 地系统，确保建 筑物的安全性和 人员的生命财产 安全。
建筑电气设计中的节能措施与绿色建筑电气
节能措施：采用高效节能电器设备、合理设计供配电系统、优化照明设计等。 绿色建筑电气：利用可再生能源、降低能源消耗、提高能源利用效率、减少对环境的影响。 遵循国家相关法律法规和标准规范，确保电气安全和节能效果。 结合工程实际情况，综合考虑各种因素，制定切实可行的节能措施和绿色建筑电气方案。
验收流程：按照相关规定和程序， 进行验收前的准备工作、初步验收、 正式验收等步骤。
常见问题及处理：针对电气施工中 常见的问题，如电线连接不良、设 备安装不规范等，提出相应的处理 措施和解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑电工学》复习题一、选择题将正确答案填入下表中1、电路计算中电压、电流的参考方向的选取原则是 A.与实际方向选得一致 B.任意选取C.电压与电流的方向必须选得一致D.电压与电流的方向必须选得相反 2、对称三相电路的有功功率ϕcos 3l l I U P =，其中ϕ角为A.线电压和线电流之间的相位差B.相电压和相电流之间的相位差C.线电压和相电压之间的相位差3、在三相四线制照明系统中，各相负载电阻不等，如果取消中线，后果是 A.各相电灯中电流均为零B.各相电灯上的电压将重新分配，高于或低于额定值，因此有的不能正常发光，有的可能烧坏灯丝。
C. 各相电灯中电流不变4、电感性负载并联电容器提高电路功率因素后，线路电流减小了，则测量用电量的瓦时计走字速度将A.不变B.加快C.减慢5、在直流空心线圈中置入铁心后，如在同一电压作用下，则电流I （ ），磁通φ（ ），电感L （ ）及功率P （ ）。
A.不变；增大；增大；不变B.减小；增大；不变；增大C.不变；增大；不变；增大D.不变；不变；增大；增大6、交流铁心线圈的匝数固定，当电源频率不变时，则铁心中主磁通的最大值基本上决定于 A. 电源电压 B.线圈阻抗 C. 磁路结构 D.线径大小7、当变压器的负载增加后，则A.铁心中主磁通增大B.二次侧负载电流I 2增大，一次侧电流I 1不变C.一次侧电流I 1和二次侧电流I 2同时增大D.铁心中主磁通减小 8、在换路瞬间，下列各项中除( )不能跃变外，其他全可跃变。
A.电感电压B.电容电压C.电容电流9、某三相异步电动机在额定运行时的转速为1440rpm ，电源频率为50Hz ，此时转子电流的频率为A.50HzB.48HzC.5HzD.2Hz10、三相异步电动机铭牌上所标的功率是指它在额定运行时 A.视在功率 B.输入电功率C.消耗的有功功率和无功功率的和D.轴上输出的机械功率 11、热继电器对三相异步电动机起的作用是A.短路保护B. 过载保护C.欠压保护D.过压保护12、选择一台三相异步电动机的熔丝时，熔丝的额定电流A.等于电动机的额定电流B.大致等于（电动机的启动电流）/2.5C.等于电动机的启动电流D.大致等于（电动机的启动电流）×2.5 13、磁性物质的磁导率μ不是常数，因此A. B 与H 不成比例B. φ与B 不成比例C. φ与I 成比例 14、50Hz 的变压器用于25Hz 时，则A.m φ近于不变B. 可能烧坏绕组C. 一次侧电压U 1降低D. 一次侧电压U 1升高 15、直流电磁铁在吸合过程中气隙减少，则磁路磁阻和线圈电流将 A.增大；增大 B.增大；减小 C.减小；减小 D.减小；增大 16、三相异步电动机在正常运行中如果有一根电源线断开，则A.电动机立即停转B.电动机会反向运转C. 电流立即减小D.电流大大增加 17、三相异步电动机的转矩T 与定子每相电源电压U 1的关系是 A.与U 1的平方成正比 B.与U 1成正比 C.与U 1成反比 D.无关 18、在多量程的电压表中，量程愈大，则其倍压器的阻值 A.愈大 B.愈小 C.不变 D.无关19、一段导体的电阻为Ω4，将其对折后的等效电阻为 A.Ω2 B ．Ω1 C ．Ω8 D ．Ω420、在R 、L 、C 串联电路中，已知R ＝3Ω，XL ＝5Ω，XC ＝8Ω，则电路的性质为 A. 感性 B. 容性 C. 阻性 D. 不能确定21、如图所示为一正弦交流电路的一部分，电流表A 的读数是5A ，电流表1A 的读数是4A ，则电路中电流表2A 的读数是A ．4AB ．1AC ．3AD ．0A22、某三相发电机连接成三角形时每相电压为380V ，将它连接星形时，对外提供的线电压为A.127VB.220VC.380VD.660V 23、三相异步电动机产生的电磁转矩是由于A.定子磁场与定子电流的相互作用B.转子磁场与转子电流的相互作用C.旋转磁场与转子电流的相互作用24、对于理想变压器来说，下面叙述中正确的是Ａ.变压器可以改变各种电源电压Ｂ.变压器不仅能改变电压，还能改变电流和功率Ｃ.变压器一次绕组的输入功率由二次绕组的输出功率决定Ｄ.抽去变压器的铁心，互感现象依然存在，变压器任然能正常工作。
二、简答题1、变压器的铁心为什么用硅钢片叠成，而不用整块铁心？答：变压器工作时，它的铁心中通过交变的磁通，交变的磁通在铁心中要产生感生电动势，在电动势的作用下，铁心中形成涡流。
涡流使铁心发热而产生涡流损耗。
为了减小涡流损耗，便把整块铁心分成薄片，片间用绝缘相隔，同时铁心材料的钢片中渗入硅，增加材料的电阻，减少涡流损耗。
另一原因是变压器随着交变磁场的不断改变方向，磁畴转动，使产生摩擦的能量损耗，这种损耗称为磁滞损耗。
采用硅钢片叠成的铁心可以减小磁滞损耗。
2、既然在电动机的主电路中装有熔丝，为什么还要加接热继电器？它们各起什么作用？答：熔丝和热继电器虽然都能对过大电流起保护作用，但两者的动作原理、目的和应用范围不同，熔丝主要对过大的突发短路电流起保护作用，热继电器主要对一段时间的过负载起保护作用，过负载时电流虽然超过额定值，但一般都比短路电流小，长时间流过这种电流，将使绕组过热而烧坏。
不过，偶然的或短时的过载是允许的，也不需要保护。
熔丝一般动作时间快，一有过大电流流过，立即熔断，所以它不能用作过载保护。
热继电器的动作与流过电流的时间有关，它要经过一段时间之后，才切断电路，所以它不能作短路保护。
这两种保护电器不能互相代用，但能互相补充。
3、为什么要提高功率因数？怎样提高？答：如果功率因数不高，电源设备（发电机和变压器）的容量不能充分利用；增加了发电机绕组和线路的功率损耗及电压损失。
提高功率因数的方法：（1）提高自然功率因数，即正确选用合适的电动机、变压器等电感性负载的容量，不要在空载或轻载下运行；（2）在感性负载两端并联适当的电容器。
4、戴维南定理是怎样表述的？答：一个含独立源、线性受控源、线性电阻的二端电路N，就其端口而言可等效为一个理想电压源与一电阻和的串联模型。
其理想电压源的数值为有源二端电路N的开路电压uoc，串联的内阻为N内部所有独立源等于零，受控源保留时两端子间的等效电阻Ro。
5、远距离输电采用高压电的原因是什么？答：（1）在同样输电功率下，电压愈高则线路电流愈小，线路阻抗压降和线路电阻耗损功率也愈小；（2）电流减小，导线面积也可减小，以节省导线材料；（3）导线细则重量轻，可降低支撑铁塔或线杆的机械强度要求，以节省输电设备投资。
6、电流互感器二次绕组为什么不许开路？电压互感器二次绕组为什么不许短路？答：电流互感器正常运行时，相当于变压器工作在短路状态，一、二侧磁动势处于平衡状态，磁场很弱。
若二次侧开路，一次侧电流完全用于励磁，磁场变得很强，将在二次侧感应出很高的电压，将绝缘击穿，危及人身及设备安全。
因此，电流互感器二次侧不得开路。
电压互感器正常运行时，负载接电压表，阻抗很大，接近于空载运行。
若二次绕组短路，则变成短路运行，电流从空载电流变成短路电流，一、二次侧电流均变得很大，造成互感器绕组过热而烧坏。
三、填空题1、工厂中一般动力电源电压为 380V ，照明电源电压为 220V 。
2、正弦交流电的三要素是指：振幅、角频率和初相。
3、测量直流电流的直流电流表应(串)联在电路当中，表的正端接电流的流入端，表的 负 端接电流的流出端。
4、不论负载是 三角形 连接还是 星形 连接，计算三相负载总功率的公式都为z l l I U P φcos 3=。
5、PN 结的基本特性是单向导电特性；6、集成的门电路一般分为单极性和双极性两大类7、正弦交流电的三要素是指：振幅、角频率和初相。
设︒∠=•30380AB U ，则•BC U =︒-∠90380，•CA U =︒∠150380。
8、在动态电路中，电感元件伏安关系的微分形式为dtt di L t u )()(=，电容元件伏安关系的微分形式为dtt du Ct i )()(=。
在换路瞬间，电感元件中的电流连续，电容元件的电压连续。
9、零输入响应是激励为 零 ，由电路的 初始储能 产生的响应，它是 齐次 微分方程满足初始条件的解。
对于直流电源作用的一阶电路，用三要素表示的全响应公式为τtey y y t y -∞-++∞=)]()0([)()(。
四、计算与分析题1、有一CJ0-10A 交流接触器，其线圈数据为380V/30mA/50Hz,线圈电阻ΩK 16，试求线圈电感。
解：线圈阻抗的模为 Ω=Ω⨯==-K I U Z 7.1210303803故线圈电感为+_Uoc 8Ω15A 7V+_+_题3图U R H H R Z fL 3962.17.12502102122322=-⨯=-=ππ2、试分析题图3所示电路的工作原理（图中只画出了控制电路）。
题图2【解】该电路是电动机既能点动又能连续运行的控制电路。
SB1是总停止按钮。
当按下启动按钮SB2时，SB2的常闭触点先断开，切断了自锁电路，使自锁电路不起作用。
当SB2的常开触点闭合后，接触器KM 线圈通电，KM 主触点闭合，电动机运行。
一旦释放SB2，则常开触点先断开，使KM 线圈失电，电动机停转，KM 自锁触点断开，切断自锁电路，这时SB2常闭触点即使闭合，KM 线圈也不能通电。
所以SB2只能用作点动控制。
控制电动机连续运行的是启动按钮SB3。
按下SB3，接触器KM 线圈通电，KM 主触点闭合，电动机运行，自锁触点KM 闭合，与SB2的常闭触点一起将SB3短接，起到了自锁作用，可使电动机连续运行。
； 3、 求图示电路的开路电压。
解:：a 由题知：V V U R 120158=⨯=V V V U OC 1277120-=--=4、电路如图所示，V CC ＝15V ，β＝100，U BE ＝0.7V 。
试问： （1）R b ＝50k Ω时，u O ＝？（2）若T 临界饱和（临界饱和管压降 V CES =0.3V ），则R b ≈？解：（1）R b ＝50k Ω时，基极电流、集电极电流和管压降分别为26bBEBB B =-=R U V I μAV2mA 6.2 C C CC CE B C =-===R I V U I I β所以输出电压U O ＝U CE ＝2V 。
（2）设临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45A6.28mA 86.2BBEBB b CB c CESCC C I U V R I I R U V I μβ5、在图5所示的正反转控制电路中有多处错误，请指出错误并说明应如何改正。
图5【解】（1）主电路中接触器KMR 的C 相主触点的电动机一端错接在A 相，应改接到C 相热继电器的上方。
