2015年真题 10 电磁感应
【金版教程】2015届高考物理大一轮总复习 电磁感应阶段示范性金考卷(含解析)
电磁感应本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共110分．第Ⅰ卷(选择题，共60分)一、选择题(本题共12小题，每小题5分，共60分．在第1、2、4、5、7、8小题给出的4个选项中，只有一个选项正确；在第3、6、9、10、11、12小题给出的四个选项中，有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错的得0分．)1. [2014·济南高三模拟]如图所示，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，发生的现象是( )A. 磁铁插向左环，横杆发生转动B. 磁铁插向右环，横杆发生转动C. 无论磁铁插向左环还是右环，横杆都不发生转动D. 无论磁铁插向左环还是右环，横杆都发生转动解析：本题考查电磁感应现象、安培力的简单应用．磁铁插向左环，横杆不发生移动，因为左环不闭合，不能产生感应电流，不受安培力的作用；磁铁插向右环，横杆发生移动，因为右环闭合，能产生感应电流，在磁场中受到安培力的作用，选项B正确．本题难度易．答案：B2. 如图所示，在某中学实验室的水平桌面上，放置一正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向，已知该处地磁场的竖直分量向下．下列说法中正确的是( )A. 若使线圈向东平动，则b点的电势比a点的电势低B. 若使线圈向北平动，则a点的电势比d点的电势低C. 若以ab为轴将线圈向上翻转，则线圈中感应电流方向为abcdaD. 若以ab为轴将线圈向上翻转，则线圈中感应电流方向为adcba解析：由右手定则知，若使线圈向东平动，线圈的ab边和cd边切割磁感线，c(b)点电势高于d(a)点电势，故A错误；同理知B错误；若以ab为轴将线圈向上翻转，穿过线圈平面的磁通量将变小，由楞次定律可判定线圈中感应电流方向为abcda，C正确．3. 如图所示，质量为m 的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f 的情况，以下判断正确的是()A. 靠近线圈时，F N 大于mg ，F f 向左B. 靠近线圈时，F N 小于mg ，F f 向右C. 远离线圈时，F N 小于mg ，F f 向左D. 远离线圈时，F N 大于mg ，F f 向右解析：楞次定律从阻碍相对运动角度可以表述为“来拒去留”，磁铁靠近线圈时，磁铁在线圈的左上方，线圈受到磁铁的作用力向右下方，F N 大于mg ，F f 向左，A 项正确，B 项错误；磁铁远离线圈时，磁铁在线圈的右上方，线圈受到磁铁的作用力向右上方，F N 小于mg ，F f 向左，C 项正确，D 项错误．答案：AC4. 如图所示，竖直平面内有一金属环，半径为a ，总电阻为R (指拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点A 用铰链连接长度为2a 、电阻为R2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为 ()A.Bav3B.Bav6C. 2Bav 3D. Bav解析：摆到竖直位置时，AB 切割磁感线的瞬时感应电动势E ＝B ·2a ·(12v )＝Bav .由闭合电路欧姆定律得，U AB ＝ER 2＋R 4·R 4＝13Bav ，故A 正确．5. 如图所示，E 为电池，L 是电阻可忽略不计、自感系数足够大的线圈，D 1、D 2是两个规格相同且额定电压足够大的灯泡，S 是控制电路的开关．对于这个电路，下列说法中错误的是( )A. 刚闭合开关S 的瞬间，通过D 1、D 2的电流大小相等B. 刚闭合开关S 的瞬间，通过D 1、D 2的电流大小不相等C. 闭合开关S 待电路达到稳定，D 1熄灭，D 2比原来更亮D. 闭合开关S 待电路达到稳定，再将S 断开瞬间，D 2立即熄灭，D 1闪亮一下再熄灭 解析：开关S 闭合的瞬间，线圈L 可看做暂时的断路，故通过两灯泡的电流相等，且同时亮，A 对B 错；电路稳定后，由于线圈直流电阻忽略不计，将灯泡D 1短路，灯泡D 2获得更多电压，会更亮，C 对；若断开开关S ，此时线圈与灯泡D 1构成回路，继续对其供电，灯泡D 1将闪亮一下后再逐渐熄灭，灯泡D 2无法形成回路将立即熄灭，D 对．答案：B6. 一长直导线与闭合金属线框放在同一桌面内，长直导线中的电流i 随时间t 的变化关系如图所示．在0～T2时间内，直导线中电流向上如图中所示．则在0～T 时间内，下列表述正确的是( )A. 穿过线框的磁通量始终变小B. 线框中始终产生顺时针方向的感应电流C. 线框先有扩张的趋势后有收缩的趋势D. 线框所受安培力的合力始终向左解析：长直导线中的电流先减小后增大，所以穿过线框的磁通量先减小后增大，A 错误；由楞次定律可以判断在0～T 时间内，线框中始终产生俯视顺时针方向的感应电流，B 正确；穿过线框的磁通量先减小后增大，由楞次定律知线框先有扩张的趋势后有收缩的趋势，C 正确；由楞次定律、左手定则判断线框受安培力的合力方向先向左后向右，D 错误．答案：BC7. 将一个闭合矩形金属线框abcd 放入如图所示的匀强磁场中，图中虚线表示磁场边界，在用力将线框abcd 从磁场中以速度v 匀速拉出的过程中，下列说法中正确的是( )A. 拉线框的速度越大，通过导线横截面的电荷量越多B. 磁场越强，拉力做的功越多C. 拉力做功多少与线框的宽度bc 无关D. 线框电阻越大，拉力做的功越多 解析：由q ＝I Δt ＝E R ·Δt ＝ΔΦΔtR ·Δt ＝ΔΦR可知通过导线横截面的电荷量与线框运动速度无关，A 错误；W ＝FL 其中F 为拉力，L 为线框长度，而F ＝F 安，F 安＝BId ＝B 2d 2vR ，其中d 为线框宽度，R 为线框电阻，联立得：W ＝B 2d 2vRL ，所以B 正确，C 、D 错误．答案：B8. 如图所示，一个边界为等腰直角三角形、方向垂直于纸面向里的匀强磁场，一固定的正方形金属框，其边长与三角形的直角边相同，每条边的材料均相同．现在让有界匀强磁场向右匀速地通过金属框，金属框的下边与磁场区域的下边在一直线上．在磁场通过金属框的过程中，回路中产生的感应电动势大小E －t 图象、ab 两点的电势差U ab －t 图象正确的是( )解析：由E ＝BLv 可知导体棒切割时产生的感应电动势跟切割的有效长度成正比，由于是匀速运动，有效长度跟时间成线性关系，回路中产生的感应电动势大小先线性减小，当磁场右边界与cd 边重合时，感应电动势突变到最大，接着又从最大线性减小，所以A 、B 错误；由楞次定律知，ab 边刚开始切割磁感线时金属框中感应电流方向是逆时针方向，a 点电势低于b 点电势，ab 边相当于电源，ab 两点的电势差U ab ＝－34BLv ，直到cd 边刚开始切割磁感线的过程，ab 间电阻不变，回路中电动势线性减小，电流线性减小，ab 两点的电势差U ab线性减小，当cd 边刚开始切割磁感线时金属框中感应电流方向是顺时针方向，电势差U ab ＝－14BLv ，同理分析，可得C 错误，D 正确．答案：D9. 如图所示，电阻为R ，导线电阻均可忽略，ef 是一电阻可不计的水平放置的导体棒，质量为m ，棒的两端分别与ab 、cd 保持良好接触，又能沿足够长的框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当导体棒ef 从静止下滑一段时间后闭合开关S ，则S 闭合后 ( )A. 导体棒ef 的加速度可能大于gB. 导体棒ef 的加速度一定小于gC. 导体棒ef 最终速度随S 闭合时刻的不同而不同D. 导体棒ef 的机械能与回路内产生的电能之和一定守恒解析：开关闭合前，导体棒只受重力而加速下滑，闭合开关时有一定的初速度v 0，若此时F 安>mg ，则F 安－mg ＝ma .若F 安<mg ，则mg －F 安＝ma ，因为F 安的大小不确定，所以导体棒ef 的加速度可能大于g 、小于g 、等于g ，故A 正确，B 错误．无论闭合开关时初速度多大，导体棒最终的安培力应和重力平衡，故C 错误．根据能量守恒定律知，D 正确．答案：AD10. 如图所示，在平行于水平地面的匀强磁场上方有三个线圈，从相同的高度由静止开始同时释放．三个线圈都是用相同的金属材料制成的边长一样的正方形，A 线圈有一个缺口，B 、C 线圈闭合，但B 线圈的导线比C 线圈的粗，则( )A. 三个线圈同时落地B. A 线圈最先落地C. A 线圈最后落地D. B 、C 线圈同时落地解析：由于A 线圈上有缺口，A 中不产生感应电流，不受安培力的阻碍作用，所以A 线圈先落地，B 正确；B 、C 线圈在进入磁场的过程中，受安培力与重力作用，满足mg －B 2L 2v R＝ma ，m ＝ρ密·4L ·S ，R ＝ρ电4LS，所以4ρ密LSg －B 2LSv4ρ电＝4ρ密LSa,4ρ密g －B 2v4ρ电＝4ρ密a ，a ＝g －B 2v16ρ密ρ电，由于B 、C 线圈材料相同，进入相同的磁场，所以加速度a 相同，又因为起始高度相同，所以B 、C 线圈同时落地，D 选项正确．答案：BD11. [2014·石家庄高中毕业质检一]半径为r ＝0.5 m 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面的平行金属板连接，两板间距离为d ＝5 cm ，如图甲所示．金属环处在变化的磁场中，磁感应强度B 的方向垂直于纸面，变化规律如图乙所示(规定向里为正方向)．在t ＝0时刻平板间中心有一电荷量为＋q 的微粒由静止释放，运动中粒子不碰板，不计重力作用，则以下说法正确的是 ( )A. 第2 s 内上极板带负电B. 第3 s 内上极板带正电C. 第3 s 末微粒回到了原位置D. 两极板之间的电场强度大小恒为3.14 N/C解析：由B －t 图象可知第1 s 内磁场方向向里且增大，由楞次定律结合安培定则判断可知第1 s 内上极板带负电，同理可知第2 s 内和第3 s 内都是上极板带正电，选项B 正确，选项A 错误；B －t 中图线斜率大小恒定，根据法拉第电磁感应定律有感应电动势E ′＝ΔB Δt πr 2，场强E ＝E ′d，联立得选项D 正确；电场力大小恒定，方向周期性变化，分析可知微粒第1 s 内向上加速，第2 s 内向上减速到零，第3 s 内向下加速，第3 s 末走到前段位移的一半，故选项C 错误．答案：BD12. 如图所示，平行光滑金属导轨与水平面的倾角为θ，下端与阻值为R 的电阻相连，匀强磁场垂直轨道平面向上，磁感应强度为B ，现使长为l 、质量为m 的导体棒从ab 位置以平行于斜面的初速度向上运动，滑行到最远位置之后又下滑，已知导体棒运动过程中的最大加速度为2g sin θ，g 为重力加速度，不计其他电阻，导轨足够长，则( )A. 导体棒下滑的最大速度为mgR sin θB 2l 2B. R 上的最大热功率是m 2g 2R sin 2θB 2l 2C. 导体棒返回ab 位置前已经达到下滑的最大速度D. 导体棒返回ab 位置时刚好达到下滑的最大速度解析：导体棒在下滑的过程中，先做加速运动，根据牛顿第二定律得，mg sin θ－F 安＝ma ，当F 安＝mg sin θ时，速度达到最大，然后做匀速运动，又F 安＝BIl ，I ＝ER，E ＝Blv ，联立可得，导体棒下滑的最大速度为v ＝mgR sin θB 2l2，A 项正确；根据R 上的发热功率P 热＝I 2R ，I ＝BlvR可知，导体棒的速度v 最大时，感应电流最大，R 上的发热功率也最大；由题意可知，导体棒上滑时的初速度v 0为最大速度，导体棒的加速度最大，mg ＋F 安＝2mg sin θ，解得，F安＝mg sin θ，v 0＝mgR sin θB 2l 2，R 上的最大发热功率P 热＝m 2g 2R sin 2θB 2l 2，B 项正确；下滑的最大速度与上滑的初速度相同，考虑到滑动过程中导体棒的机械能不断转化为电能，所以滑动到同一位置时，下滑时的速度小于上滑时的速度，导体棒返回到ab 位置时还没有达到下滑的最大速度，而是小于最大速度，C 、D 两项错误．答案：AB第Ⅱ卷 (非选择题，共50分)二、计算题(本题共4小题，共50分)13. (10分)[山东潍坊高三质量抽样]如图甲所示，平行金属导轨竖直放置，导轨间距为L ＝1 m ，上端接有电阻R 1＝3 Ω，下端接有电阻R 2＝6 Ω，虚线OO ′下方是垂直于导轨平面的匀强磁场．现将质量m ＝0.1 kg 、电阻不计的金属杆ab ，从OO ′上方某处垂直导轨由静止释放，杆下落0.2 m 过程中始终与导轨保持良好接触，加速度a 与下落距离h 的关系图象如图乙所示．求：(1)磁感应强度B ；(2)杆下落0.2 m 过程中通过电阻R 2的电荷量q .解析：(1)由图象知，杆自由下落距离是0.05 m ，当地重力加速度g ＝10 m/s 2，则杆进入磁场时的速度v ＝2gh ＝1 m/s ①由图象知，杆进入磁场时加速度a ＝－g ＝－10 m/s 2②由牛顿第二定律得mg －F 安＝ma ③ 回路中的电动势E ＝BLv ④ 杆中的电流I ＝E R 并⑤ R 并＝R 1R 2R 1＋R 2⑥F 安＝BIL ＝B 2L 2vR 并⑦得B ＝2mgR 并L 2v＝2 T ⑧ (2)杆在磁场中运动产生的平均感应电动势E ＝ΔΦΔt⑨杆中的平均电流I ＝ER 并⑩通过杆的电荷量Q ＝I ·Δt ⑪ 通过R 2的电量q ＝13Q ＝0.05 C ⑫答案：(1)2 T (2)0.05 C14. (12分)一电阻为R 的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，如图a 所示，已知通过圆环的磁通量随时间t 的变化关系如图b 所示，图中的最大磁通量Φ0和变化周期T 都是已知量，求：(1)在t ＝0到t ＝T /4的时间内，通过金属圆环横截面的电荷量q ； (2)在t ＝0到t ＝2T 的时间内，金属圆环所产生的电热Q .解析：(1)由磁通量随时间的变化图线可知在t ＝0到t ＝T /4时间内，金属圆环中的感应电动势E 1＝Φ0T /4＝4Φ0T①在以上时段内，金属圆环中的电流为I 1＝E 1R② 则在这段时间内通过金属圆环横截面的电荷量q ＝I 1t 1③联立求解得q ＝Φ0R④(2)在t ＝T /4到t ＝T /2和t ＝3T /4到t ＝T 时间内，金属圆环中的感应电动势E 2＝0⑤ 在t ＝T /2到t ＝3T /4时间内，金属圆环中的感应电动势E 3＝Φ0T /4＝4Φ0T⑥ 由欧姆定律可知在以上时段内，金属圆环中的电流为I 3＝4Φ0TR⑦在t ＝0到t ＝2T 时间内金属圆环所产生的电热Q ＝2(I 21Rt 1＋I 23Rt 3)⑧联立求解得Q ＝16Φ20RT⑨答案：(1)Φ0R (2)16Φ20RT15. (12分) 如图甲所示，水平面上的两光滑金属导轨平行固定放置，间距d ＝0.5 m ，电阻不计，左端通过导线与阻值R ＝2 Ω的电阻连接．右端通过导线与阻值R 1＝4 Ω的小灯泡L 连接．在CDFE 矩形区域内有竖直向上的匀强磁场，CE 长l ＝2 m ，有一阻值r ＝2 Ω的金属棒PQ 放置在靠近磁场边界CD 处．CDFE 区域内磁场的磁感应强度B 随时间变化如图乙所示．在t ＝0至t ＝4 s 内，金属棒PQ 保持静止，在t ＝4 s 时使金属棒PQ 以某一速度进入磁场区域并保持匀速运动．已知从t ＝0开始到金属棒运动到磁场边界EF 处的整个过程中，小灯泡的亮度没有发生变化，求：(1)通过小灯泡的电流；(2)金属棒PQ 在磁场区域中运动的速度大小．解析：(1)t ＝0至t ＝4 s 内，金属棒PQ 保持静止，磁场变化导致电路中产生感应电动势电路中r 与R 并联，再与R L 串联，电路的总电阻R 总＝R L ＋Rr R ＋r＝5 Ω此时感应电动势E ＝ΔΦΔt ＝dl ΔBΔt＝0.5×2×0.5 V＝0.5 V 通过小灯泡的电流为I ＝ER 总＝0.1 A (2)当金属棒在磁场区域中运动时，由金属棒切割磁感线产生电动势，电路为R 与R L 并联，再与r 串联，此时电路的总电阻R ′总＝r ＋RR L R ＋R L ＝2 Ω＋4×24＋2 Ω＝103Ω由于灯泡中电流不变，所以灯泡的电流I L ＝0.1 A ，则流过金属棒的电流为I ′＝I L ＋I R ＝I L ＋R L I LR＝0.3 A电动势E ′＝I ′R ′总＝Bdv解得金属棒PQ 在磁场区域中运动的速度大小v ＝1 m/s.答案：(1)0.1 A (2)1 m/s16. (16分) 如图甲所示，质量为m 的导体棒ab 垂直放在相距为l 的平行且无限长的金属导轨上，导体棒ab 与平行金属导轨的摩擦因数为μ，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中．R 和R x 分别表示定值电阻和滑动变阻器连入电路的阻值，不计其他电阻．现由静止释放导体棒，当通过R 的电荷量达到q 时，导体棒ab 刚好达到最大速度．重力加速度为g .(1)求从释放导体棒到棒达到最大速度时下滑的距离s 和最大速度v m ；(2)若将左侧的定值电阻和滑动变阻器换为水平放置的电容为C 的平行板电容器，如图乙所示，导体棒ab 由静止释放到达到(1)中的速度v m 需要多少时间(用v m 表示最大速度)?解析：(1)对于闭合回路，在全过程中，根据法拉第电磁感应定律得ab 中的平均感应电动势 E ＝ΔΦΔt ＝Bls Δt① 由闭合电路欧姆定律得通过R 的平均电流I ＝ER ＋R x ② 通过R 的电荷量q ＝I Δt ③联立①②③得：s ＝R ＋R x Blq 在ab 加速下滑的过程中，根据牛顿第二定律：mg sin θ－μmg cos θ－F A ＝ma ④式中安培力F A ＝BIl ⑤其中I ＝Blv R ＋R x⑥ 当④中的加速度为0时，ab 的速度v ＝v m ⑦联立④⑤⑥⑦得：v m ＝mg B 2l 2(R ＋R x )(sin θ－μcos θ) (2)设ab 下滑的速度大小为v 时经历的时间为t ，通过ab 的电流为i ，则： mg sin θ－μmg cos θ－Bil ＝ma ⑧设在时间间隔Δt 内平行板电容器增加的电荷量为ΔQ ，则：i ＝ΔQ Δt⑨ 此时平行板电容器两端的电压的增量为ΔU ＝Bl Δv ⑩根据电容的定义C ＝ΔQ ΔU⑪ 而Δv ＝a Δt ⑫联立上面各式得ab 下滑的加速度a ＝m θ－μcos θm ＋B l C g上式表明ab 做初速度为0的匀加速运动，所以 t ＝m ＋B 2l 2C v m mgθ－μcos θ答案：(1)R ＋R x Bl q mgB 2l 2(R ＋R x )(sin θ－μcos θ) (2)m ＋B 2l 2C v m mgθ－μcos θ。
2015届高考物理精讲：专题10+电磁感应(高考定位+审题破题,含原创题组及解析)
高考定位电磁感应是电磁学部分的重点之一，是高考的重要考点．考查的重点有以下几个方面：①楞次定律的理解和应用；②电磁感应图象；③电磁感应过程中的动态分析；④综合应用电路知识和能量观点解决电磁感应问题．应考策略：复习应注意“抓住两个定律，运用两种观点”．两个定律是指楞次定律和法拉第电磁感应定律；两种观点是指动力学观点和能量观点．考题1 对楞次定律和电磁感应图象问题的考查例1 (单选)如图1所示，直角坐标系xOy 的二、四象限有垂直坐标系向里的匀强磁场，磁感应强度大小均为B ，在第三象限有垂直坐标系向外的匀强磁场，磁感应强度大小为2B .现将半径为L 、圆心角为90°的扇形闭合导线框OPQ 在外力作用下以恒定角速度绕O 点在纸面内沿逆时针方向匀速转动．t ＝0时刻线框在图示位置，设电流逆时针方向为正方向．则下列关于导线框中的电流随时间变化的图线，正确的是( )图1审题突破 根据转动闭合线框切割磁感线产生的感应电动势公式E ＝12Bl 2ω求出每条半径切割磁感线时产生的感应电动势，分段由闭合电路欧姆定律求出感应电流，由楞次定律判断感应电流的方向，即可选择图象．解析 根据楞次定律，线框从第一象限进入第二象限时，电流方向是正方向，设导线框的电阻为R ，角速度为ω，则电流大小为BωL 22R，从第二象限进入第三象限时，电流方向是负方向，电流大小为3BωL 22R ，从第三象限进入第四象限时，电流方向是正方向，电流大小是3BωL 22R，线框从第四象限进入第一象限时，电流方向是负方向，电流大小为BωL 22R ，B 选项正确．答案 B1．(双选)(2014·江苏·7)如图2所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有( )图2A ．增加线圈的匝数B ．提高交流电源的频率C ．将金属杯换为瓷杯D ．取走线圈中的铁芯 答案 AB解析 当电磁铁接通交流电源时，金属杯处在变化的磁场中产生涡电流发热，使水温升高．要缩短加热时间，需增大涡电流，即增大感应电动势或减小电阻．增加线圈匝数、提高交变电流的频率都是为了增大感应电动势，瓷杯不能产生涡电流，取走铁芯会导致磁性减弱．所以选项A 、B 正确，选项C 、D 错误．1．楞次定律的理解和应用(1)“阻碍”的效果表现为：①阻碍原磁通量的变化——增反减同；②阻碍物体间的相对运动——来拒去留；③阻碍自身电流的变化——自感现象．(2)解题步骤：①确定原磁场的方向(分析合磁场)；②确定原磁通量的变化(增加或减少)；③确定感应电流磁场的方向(增反减同)；④确定感应电流方向(安培定则)． 2．求解图象问题的思路与方法(1)图象选择问题：求解物理图象的选择题可用“排除法”，即排除与题目要求相违背的图象，留下正确图象．也可用“对照法”，即按照要求画出正确的草图，再与选项对照．解决此类问题的关键是把握图象特点，分析相关物理量的函数关系，分析物理过程的变化或物理状态的变化．(2)图象分析问题：定性分析物理图象，要明确图象中的横轴与纵轴所代表的物理量，弄清图象的物理意义，借助有关的物理概念、公式、不变量和定律作出相应判断．在有关物理图象的定量计算时，要弄清图象所揭示的物理规律及物理量间的函数关系，善于挖掘图象中的隐含条件，明确有关图象所包围的面积、斜率，以及图象的横轴、纵轴的截距所表示的物理意义．考题2 对电磁感应中动力学问题的考查例2 如图3所示，间距为L 的两条足够长的光滑平行金属导轨MN 、PQ 与水平面夹角为30°，导轨的电阻不计，导轨的N 、Q 端连接一阻值为R 的电阻，导轨上有一根质量一定、电阻为r 的导体棒ab 垂直导轨放置，导体棒上方距离L 以上的范围存在着磁感应强度大小为B 、方向与导轨平面垂直向下的匀强磁场．现在施加一个平行斜面向上且与棒ab 重力相等的恒力，使导体棒ab 从静止开始沿导轨向上运动，当ab 进入磁场后，发现ab 开始匀速运动，求：图3(1)导体棒的质量；(2)若进入磁场瞬间，拉力减小为原来的一半，求导体棒能继续向上运动的最大位移． 审题突破 (1)由牛顿第二定律求出导体棒的加速度，由匀变速运动的速度位移公式求出速度，由安培力公式求出安培力，然后由平衡条件求出导体棒的质量．(2)应用牛顿第二定律、安培力公式分析答题．解析 (1)导体棒从静止开始在磁场外匀加速运动，距离为L ，其加速度为 F －mg sin 30°＝ma F ＝mg得a ＝12g棒进入磁场时的速度为v ＝2aL ＝gL由棒在磁场中匀速运动可知F 安＝12mgF 安＝BIL ＝B 2L 2vR ＋r得m ＝2B 2L 2R ＋rL g(2)若进入磁场瞬间使拉力减半，则F ＝12mg则导体棒所受合力为F 安F 安＝BIL ＝B 2L 2vR ＋r ＝mav ＝ΔsΔt 和a ＝Δv Δt 代入上式B 2L 2Δs Δt R ＋r＝m Δv Δt即B 2L 2Δs R ＋r＝m Δv 设导体棒继续向上运动的位移为s ，则有 B 2L 2sR ＋r＝m v 将v ＝gL 和m ＝2B 2L 2R ＋r Lg代入得s ＝2L答案 (1)2B 2L 2R ＋rLg(2)2L2．(单选)如图4所示，光滑斜面PMNQ 的倾角为θ，斜面上放置一矩形导体线框abcd ，其中ab 边长为l 1，bc 边长为l 2，线框质量为m 、电阻为R ，有界匀强磁场的磁感应强度为B ，方向垂直于斜面向上，ef 为磁场的边界，且ef ∥MN .线框在恒力F 作用下从静止开始运动，其ab 边始终保持与底边MN 平行，F 沿斜面向上且与斜面平行．已知线框刚进入磁场时做匀速运动，则下列判断不正确的是( )图4A ．线框进入磁场前的加速度为F －mg sin θmB ．线框进入磁场时的速度为(F －mg sin θ)RB 2l 21C ．线框进入磁场时有a →b →c →d 方向的感应电流D ．线框进入磁场的过程中产生的热量为(F －mg sin θ)l 1 答案 D解析 线框进入磁场前，对整体，根据牛顿第二定律得：F －mg sin θ＝ma ，线框的加速度为a ＝F －mg sin θm，故A 正确．设线框匀速运动的速度大小为v ，则线框受力平衡，F ＝F 安＋mg sinθ，而F 安＝B ·Bl 1v R ·l 1＝B 2l 21vR ，解得v ＝(F －mg sin θ)R B 2l 21，选项B 正确；根据右手定则可知，线框进入磁场时有a →b →c →d 方向的感应电流，选项C 正确；由能量关系，线框进入磁场的过程中产生的热量为力F 做的功与线框重力势能增量的差值，即Fl 2－mgl 2sin θ，选项D 错误，故选D.3．如图5甲所示，MN 、PQ 是相距d ＝1.0 m 足够长的平行光滑金属导轨，导轨平面与水平面间的夹角为θ，导轨电阻不计，整个导轨处在方向垂直于导轨平面向上的匀强磁场中，金属棒ab 垂直于导轨MN 、PQ 放置，且始终与导轨接触良好，已知金属棒ab 的质量m ＝0.1 kg ，其接入电路的电阻r ＝1 Ω，小灯泡电阻R L ＝9 Ω，重力加速度g 取10 m/s 2.现断开开关S ，将棒ab 由静止释放并开始计时，t ＝0.5 s 时刻闭合开关S ，图乙为ab 的速度随时间变化的图象．求：图5(1)金属棒ab 开始下滑时的加速度大小、斜面倾角的正弦值； (2)磁感应强度B 的大小．答案 (1)6 m/s 2 35(2)1 T解析 (1)S 断开时ab 做匀加速直线运动由图乙可知a ＝ΔvΔt ＝6 m/s 2根据牛顿第二定律有：mg sin θ＝ma所以sin θ＝35.(2)t ＝0.5 s 时S 闭合，ab 先做加速度减小的加速运动，当速度达到最大v m ＝6 m/s 后做匀速直线运动根据平衡条件有mg sin θ＝F 安 又F 安＝BId E ＝Bd v m I ＝ER L ＋r解得B ＝1 T.在此类问题中力现象和电磁现象相互联系、相互制约，解决问题前首先要建立“动—电—动”的思维顺序，可概括为：(1)找准主动运动者，用法拉第电磁感应定律和楞次定律求解感应电动势的大小和方向． (2)根据等效电路图，求解回路中的感应电流的大小及方向．(3)分析安培力对导体棒运动速度、加速度的影响，从而推出对电路中的感应电流有什么影响，最后定性分析导体棒的最终运动情况．(4)列牛顿第二定律或平衡方程求解．考题3 对电磁感应中能量问题的考查例3 如图6所示，平行金属导轨与水平面间夹角均为37°，导轨间距为1 m ，电阻不计，导轨足够长．两根金属棒ab 和以a ′b ′的质量都是0.2 kg ，电阻都是1 Ω，与导轨垂直放置且接触良好，金属棒和导轨之间的动摩擦因数为0.25，两个导轨平面处均存在着垂直轨道平面向上的匀强磁场(图中未画出)，磁感应强度B 的大小相同．让a ′b ′固定不动，将金属棒ab 由静止释放，当ab 下滑速度达到稳定时，整个回路消耗的电功率为8 W ．求：图6(1)ab 下滑的最大加速度；(2)ab 下落了30 m 高度时，其下滑速度已经达到稳定，则此过程中回路电流的发热量Q 为多大？(3)如果将ab 与a ′b ′同时由静止释放，当ab 下落了30 m 高度时，其下滑速度也已经达到稳定，则此过程中回路电流的发热量Q ′为多大？(g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8) 审题突破 (1)当ab 棒刚下滑时，v ＝0，没有感应电流，此时加速度最大．(2)ab 棒达到最大速度后做匀速运动，其重力功率等于整个回路消耗的电功率，求出v m ，根据能量守恒列式求回路电流的发热量Q .(3)a ′b ′和ab 受力平衡时稳定，求出稳定速度，根据能量守恒列式求回路电流的发热量Q ′.解析 (1)当ab 棒刚下滑时，ab 棒的加速度有最大值： a ＝g sin θ－μg cos θ＝4 m/s 2.(2分)(2)ab 棒达到最大速度时做匀速运动，有 mg sin θ＝BIL ＋μmg cos θ，(2分)整个回路消耗的电功率P 电＝BIL v m ＝(mg sin θ－μmg cos θ)v m ＝8 W ， (2分) 则ab 棒的最大速度为：v m ＝10 m/s(1分) 由P 电＝E 22R ＝(BL v m )22R(2分) 得：B ＝0.4 T ．(1分)根据能量守恒得： mgh ＝Q ＋12m v 2m ＋μmg cos θ·h sin θ (2分) 解得：Q ＝30 J ．(1分)(3)由对称性可知，当ab 下落30 m 稳定时其速度为v ′，a ′b ′也下落30 m ，其速度也为v ′，ab 和a ′b ′都切割磁感线产生电动势，总电动势等于两者之和． 根据共点力平衡条件，对ab 棒受力分析， 得mg sin θ＝BI ′L ＋μmg cos θ(2分) 又I ′＝2BL v ′2R ＝BL v ′R(2分) 代入解得v ′＝5 m/s(1分) 由能量守恒2mgh ＝12×2m v ′2＋2μmg cos θhsin θ＋Q ′(3分) 代入数据得Q ′＝75 J ．(1分)答案 (1)4 m/s 2 (2)30 J (3)75 J4．(双选)在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L ，如图7所示．一个质量为m 、电阻为R 、边长也为L 的正方形线框在t ＝0时刻以速度v 0进入磁场，恰好做匀速直线运动，若经过时间t 0，线框ab 边到达gg ′与ff ′中间位置时，线框又恰好做匀速运动，则下列说法正确的是( )图7A ．当ab 边刚越过ff ′时，线框加速度的大小为g sin θB ．t 0时刻线框匀速运动的速度为v 04C ．t 0时间内线框中产生的焦耳热为32mgL sin θ＋1532m v 20D ．离开磁场的过程中线框将做匀速直线运动答案 BC解析 当ab 边进入磁场时，F A ＝B 2L 2v 0R＝mg sin θ.当ab 边刚越过f ′f 时，线框的感应电动势和电流均加倍，4B 2L 2v 0R －mg sin θ＝ma ，加速度向上为3g sin θ，A 错误；t 0时刻，4B 2L 2vR ＝mg sinθ，解得v ＝v 04，B 正确；线框从进入磁场到再次做匀速运动过程，沿斜面向下运动距离为32L ，则由功能关系得t 0时间内线框中产生的焦耳热为Q ＝3mgL sin θ2＋12m v 20－12m v 2＝32mgL sin θ＋1532m v 20，C 正确；线框离开磁场时做加速运动，D 错误． 5．如图8所示，水平放置的足够长的平行金属导轨MN 、PQ 的一端接有电阻R 0，不计电阻的导体棒ab 静置在导轨的左端MP 处，并与MN 垂直．以导轨PQ 的左端为坐标原点O ，建立直角坐标系xOy ，Ox 轴沿PQ 方向．每根导轨单位长度的电阻为r .垂直于导轨平面的非匀强磁场磁感应强度在y 轴方向不变，在x 轴方向上的变化规律为：B ＝B 0＋kx ，并且x ≥0.现在导体棒中点施加一垂直于棒的水平拉力F ，使导体棒由静止开始向右做匀加速直线运动，加速度大小为a .设导体棒的质量为m ，两导轨间距为L .不计导体棒与导轨间的摩擦，导体棒与导轨接触良好，不计其余部分的电阻．图8(1)请通过分析推导出水平拉力F 的大小随横坐标x 变化的关系式；(2)如果已知导体棒从x ＝0运动到x ＝x 0的过程中，力F 做的功为W ，求此过程回路中产生的焦耳热Q ；(3)若B 0＝0.1 T ，k ＝0.2 T /m ，R 0＝0.1 Ω，r ＝0.1 Ω/m ，L ＝0.5 m ，a ＝4 m/s 2，求导体棒从x ＝0运动到x ＝1 m 的过程中，通过电阻R 0的电荷量q .答案 (1)F ＝ma ＋(B 0＋kx )2L 22axR 0＋2rx (2)W －max 0(3)0.5 C解析 (1)设导体棒运动到坐标为x 处的速度为v ，由法拉第感应定律得产生的感应电动势为： E ＝BL v①由闭合电路欧姆定律得回路中的电流为：I ＝BL v R 0＋2rx ②由于棒做匀加速度直线运动，所以有： v ＝2ax③ 此时棒受到的安培力：F A ＝BIL④ 由牛顿第二定律得：F －F A ＝ma⑤由①②③④⑤联立解得：F ＝ma ＋(B 0＋kx )2L 22axR 0＋2rx(2)设导体棒在x ＝x 0处的动能为E k ，则由动能定理得：E k ＝max 0 ⑥ 由能量守恒与转化定律得：W ＝Q ＋E k⑦将⑥式代入⑦式解得：Q ＝W －max 0(3)由①②两式得：I ＝(B 0＋kx )L vR 0＋2rx⑧ 因为v ＝at ，将题中所给的数值代入⑧式得：I ＝2t (A)⑨可知回路中的电流与时间成正比，所以在0～t 时间内，通过R 0的电荷量为：q ＝I2t ＝t 2 (C) 由匀加速直线运动规律得：t ＝2xa当x ＝1 m 时，有q ＝2xa＝0.5 C1．明确安培力做的功是电能和其他形式的能之间相互转化的“桥梁”，用框图表示如下： 电能W 安>0W 安<0其他形式的能2．明确功能关系，确定有哪些形式的能量发生了转化．如有摩擦力做功，必有内能产生；有重力做功，重力势能必然发生变化；安培力做负功，必然有其他形式的能转化为电能． 3．根据不同物理情景选择动能定理、能量守恒定律或功能关系列方程求解问题．考题4 综合应用动力学观点和能量观点分析电磁感应问题例4 (20分)如图9甲所示，MN 、PQ 是相距d ＝1 m 的足够长平行光滑金属导轨，导轨平面与水平面成某一夹角，导轨电阻不计；长也为1 m 的金属棒ab 垂直于MN 、PQ 放置在导轨上，且始终与导轨接触良好，ab 的质量m ＝0.1 kg 、电阻R ＝1 Ω；MN 、PQ 的上端连接右侧电路，电路中R 2为一电阻箱；已知灯泡电阻R L ＝3 Ω，定值电阻R 1＝7 Ω，调节电阻箱使R 2＝6 Ω，重力加速度g ＝10 m/s 2.现断开开关S ，在t ＝0时刻由静止释放ab ，在t ＝0.5 s 时刻闭合S ，同时加上分布于整个导轨所在区域的匀强磁场，磁场方向垂直于导轨平面斜向上；图乙所示为ab 的速度随时间变化图象．图9(1)求斜面倾角α及磁感应强度B 的大小；(2)ab 由静止下滑s ＝50 m(此前已达到最大速度)的过程中，求整个电路产生的电热； (3)若只改变电阻箱R 2的值．当R 2为何值时，ab 匀速下滑中R 2消耗的功率最大？消耗的最大功率为多少？解析 (1)S 断开时，ab 做匀加速直线运动，从图乙得a ＝ΔvΔt ＝6 m/s 2(1分) 由牛顿第二定律有mg sin α＝ma ，(1分) 所以有sin α＝35，即α＝37°，(1分)t ＝0.5 s 时，S 闭合且加了磁场，分析可知，此后ab 将先做加速度减小的加速运动，当速度达到最大(v m ＝6 m/s)后接着做匀速运动． 匀速运动时，由平衡条件知mg sin α＝F 安，(1分) 又F 安＝BId I ＝Bd v mR 总(1分) R 总＝R ＋R 1＋R L R 2R L ＋R 2＝10 Ω(1分) 联立以上四式有mg sin α＝B 2d 2v mR 总(2分) 代入数据解得B ＝mg sin αR 总d 2v m＝1 T(1分) (2)由能量转化关系有mg sin αs ＝12m v 2m ＋Q (2分) 代入数据解得Q ＝mg sin αs －12m v 2m ＝28.2 J(1分)(3)改变电阻箱R 2的值后，ab 匀速下滑时有 mg sin α＝BdI(1分)所以I ＝mg sin αBd＝0.6 A(1分)通过R 2的电流为I 2＝R LR L ＋R 2I(1分) R 2的功率为P ＝I 22R 2(1分) 联立以上三式可得P ＝I 2R 2L R 2(R L ＋R 2)2＝I 2R 2L (R L R 2＋R 2)2(1分)当R L R 2＝R 2时，即R 2＝R L ＝3 Ω，功率最大，(1分) 所以P m ＝0.27 W ．(2分)答案 (1)37° 1 T (2)28.2 J (3)3 Ω 0.27 W(2014·安徽·23)(16分)如图10甲所示，匀强磁场的磁感应强度B 为0.5 T ，其方向垂直于倾角θ为30°的斜面向上．绝缘斜面上固定有“∧”形状的光滑金属导轨MPN (电阻忽略不计)，MP 和NP 长度均为2.5 m ，MN 连线水平，长为3 m ．以MN 中点O 为原点、OP 为x 轴建立一维坐标系Ox .一根粗细均匀的金属杆CD ，长度d 为3 m 、质量m 为1 kg 、电阻R 为0.3 Ω，在拉力F 的作用下，从MN 处以恒定速度v ＝1 m /s 在导轨上沿x 轴正向运动(金属杆与导轨接触良好)．g 取10 m/s 2.图10(1)求金属杆CD 运动过程中产生的感应电动势E 及运动到x ＝0.8 m 处电势差U CD ； (2)推导金属杆CD 从MN 处运动到P 点过程中拉力F 与位置坐标x 的关系式，并在图乙中画出F －x 关系图像；(3)求金属杆CD 从MN 处运动到P 点的全过程产生的焦耳热． 答案 (1)1.5 V －0.6 V(2)F ＝12.5－3.75x (0≤x ≤2) 见解析图 (3)7.5 J解析 (1)金属杆CD 在匀速运动中产生的感应电动势E ＝Bl v (l ＝d ) E ＝1.5 V(D 点电势高)当x ＝0.8 m 时，金属杆在导轨间的电势差为零．设此时杆在导轨外的长度为l 外，则l 外＝d －OP －x OP d OP ＝ MP 2－(MN2)2＝2 m得l 外＝1.2 m由楞次定律判断D 点电势高，故C 、D 两端电势差 U CD ＝－Bl 外v ＝－0.6 V .(2)杆在导轨间的长度l 与位置x 的关系是 l ＝OP －x OP d ＝3－32x对应的电阻R 1＝ldR电流I ＝Bl vR 1杆受的安培力为F 安＝BIl ＝7.5－3.75x 根据平衡条件得F ＝F 安＋mg sin θ F ＝12.5－3.75x (0≤x ≤2)画出的F －x 图象如图所示．(3)外力F 所做的功W F 等于F －x 图线下所围的面积．即W F ＝5＋12.52×2 J ＝17.5 J而杆的重力势能增加量ΔE p ＝mgOP sin θ 故全过程产生的焦耳热Q ＝W F －ΔE p ＝7.5 J.知识专题练 训练10题组1 楞次定律和电磁感应图象问题1．(单选)法拉第发明了世界上第一台发电机——法拉第圆盘发电机．如图1所示，紫铜做的圆盘水平放置在竖直向下的匀强磁场中，圆盘圆心处固定一个摇柄，边缘和圆心处各与一个黄铜电刷紧贴，用导线将电刷与电流表连接起来形成回路．转动摇柄，使圆盘逆时针匀速转动，电流表的指针发生偏转．下列说法正确的是( )图1A ．回路中电流大小变化，方向不变B ．回路中电流大小不变，方向变化C ．回路中电流的大小和方向都周期性变化D ．回路中电流方向不变，从b 导线流进电流表 答案 D解析 铜盘转动产生的感应电动势为：E ＝12BL 2ω，B 、L 、ω不变，E 不变，电流：I ＝E R ＝BL 2ω2R ，电流大小恒定不变，由右手定则可知，回路中电流方向不变，从b 导线流进电流表，故A 、B 、C 错误，D 正确．2．(双选)如图2所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R ，边长是L ，自线框从左边界进入磁场时开始计时，在外力作用下由静止开始，以垂直于磁场边界的恒定加速度a 进入磁场区域，t 1时刻线框全部进入磁场．若外力大小为F ，线框中电功率的瞬时值为P ，线框磁通量的变化率为ΔΦΔt ，通过导体横截面的电荷量为q ，(其中P —t 图象为抛物线)则这些量随时间变化的关系正确的是( )图2答案 BD解析 线框做匀加速运动，其速度v ＝at ，感应电动势E ＝BL v线框进入磁场过程中受到的安培力F 安＝BIL ＝B 2L 2v R ＝B 2L 2atR由牛顿第二定律得：F －B 2L 2atR＝ma则F ＝ma ＋B 2L 2aRt ，故A 错误；感应电流I ＝E R ＝BLatR线框的电功率P ＝I 2R ＝(BLa )2Rt 2，故B 正确；线框的位移s ＝12at 2，ΔΦΔt ＝B ·ΔS Δt ＝B ·L ·12at 2t ＝12BLat ，故C 错误；电荷量q ＝I Δt ＝E R ·Δt ＝ΔΦΔt R ·Δt ＝ΔΦR ＝BLs R ＝BL ·12at 2R ＝BLa 2R t 2，故D 正确．题组2 电磁感应中动力学问题3．(双选)如图3所示，两根足够长的平行金属导轨倾斜放置，导轨下端接有定值电阻R ，匀强磁场方向垂直导轨平面向上．现给金属棒ab 一平行于导轨的初速度v ，使金属棒保持与导轨垂直并沿导轨向上运动，经过一段时间金属棒又回到原位置．不计导轨和金属棒的电阻，在这一过程中，下列说法正确的是()图3A ．金属棒上滑时棒中的电流方向由b 到aB ．金属棒回到原位置时速度大小仍为vC ．金属棒上滑阶段和下滑阶段的最大加速度大小相等D ．金属棒上滑阶段和下滑阶段通过棒中的电荷量相等 答案 AD解析 金属棒上滑时，根据右手定则判断可知金属棒中感应电流的方向由b 到a ，故A 正确．金属棒运动过程中产生感应电流，受到安培力作用，根据楞次定律可知安培力总是阻碍金属棒相对于导轨运动，所以金属棒的机械能不断减小，则金属棒回到原位置时速度大小必小于v ，故B 错误．根据牛顿第二定律得：对于上滑过程：mg sin θ＋F 安＝ma 上；对于下滑过程：mg sin θ－F 安′＝ma下．可知：a 上>a 下，故C 错误．金属棒上滑阶段和下滑阶段中回路磁通量的变化量相等，根据q ＝ΔΦR可知通过金属棒的电荷量相等，故D 正确．4．如图4所示，螺线管横截面积为S ，线圈匝数为N ，电阻为R 1，管内有水平向右的磁场，磁感应强度为B .螺线管与足够长的平行金属导轨MN 、PQ 相连并固定在同一平面内，与水平面的夹角为θ，两导轨间距为L .导轨电阻忽略不计．导轨处于垂直斜面向上、磁感应强度为B 0的匀强磁场中．金属杆ab 垂直导轨，杆与导轨接触良好，并可沿导轨无摩擦滑动．已知金属杆ab 的质量为m ，电阻为R 2，重力加速度为g .忽略螺线管磁场对金属杆ab 的影响，忽略空气阻力．图4(1)螺线管内方向向右的磁场B 不变，当ab 杆下滑的速度为v 时，求通过ab 杆的电流的大小和方向；(2)当ab 杆下滑的速度为v 时，螺线管内方向向右的磁场才开始变化，其变化率ΔB Δt ＝k (k >0)．讨论ab 杆加速度的方向与k 的取值的关系．答案 (1)B 0L vR 1＋R 2，方向为b →a(2)k <B 20L 2v －mg (R 1＋R 2)sin θB 0LNS ，加速度方向向上；k >B 20L 2v －mg (R 1＋R 2)sin θB 0LNS ，加速度方向向下解析 (1)切割磁感线产生的感应电动势E 1＝B 0L v则电流的大小I ＝E 1R 1＋R 2＝B 0L v R 1＋R 2根据右手定则知，通过ab 的电流方向为b →a .(2)根据法拉第电磁感应定律得，螺线管中磁场变化产生的感应电动势E 2＝N ΔBS Δt ＝kNS产生的感应电动势方向与ab 切割产生的感应电动势方向相反．则感应电流的大小I ＝E 1－E 2R 1＋R 2当mg sin θ<B 0IL ＝B 0L (B 0L v －kNS )R 1＋R 2时，加速度方向向上．即k <B 20L 2v －mg (R 1＋R 2)sin θB 0LNS，加速度方向向上．当mg sin θ>B 0IL ＝B 0L (B 0L v －kNS )R 1＋R 2时，加速度方向向下．即k >B 20L 2v －mg (R 1＋R 2)sin θB 0LNS ，加速度方向向下题组3 电磁感应中能量问题5．(双选)如图5所示，空间存在一有边界的条形匀强磁场区域，磁场方向与竖直平面(纸面)垂直，磁场边界的间距为L .一个质量为m 、边长也为L 的正方形导线框沿竖直方向运动，线框所在平面始终与磁场方向垂直，且线框上、下边始终与磁场的边界平行．t ＝0时刻导线框的上边恰好与磁场的下边界重合(图中位置Ⅰ)，导线框的速度为v 0.经历一段时间后，当导线框的下边恰好与磁场的上边界重合时(图中位置Ⅱ)，导线框的速度刚好为零．此后，导线框下落，经过一段时间回到初始位置Ⅰ(不计空气阻力)，则( )图5A ．上升过程中合力做的功与下降过程中合力做的功相等B ．上升过程中线框产生的热量比下降过程中线框产生的热量多C ．上升过程中，导线框的加速度逐渐减小D ．上升过程克服重力做功的平均功率小于下降过程重力的平均功率 答案 BC解析 线框在运动过程中要克服安培力做功，消耗机械能，故返回原位置时速率减小，由动能定理可知，上升过程动能变化量大，合力做功多，所以选项A 错误；分析线框的运动过程可知，在任一位置，上升过程的安培力大于下降过程中的安培力，而上升、下降位移相等，故上升过程克服安培力做功大于下降过程中克服安培力做的功，故上升过程中线框产生的热量多，所以选项B 正确；以线框为对象分析受力可知，在上升过程做减速运动，有F 安＋mg＝ma ，F 安＝B 2L 2v R ，故有a ＝g ＋B 2L 2mR v ，所以上升过程中，速度减小，加速度也减小，故选项C 正确；在下降过程中的加速度小于上升过程的加速度，而上升、下降的位移相等，故可知上升时间较短，下降时间较长，两过程中重力做功大小相同，由功率公式可知，上升过程克服重力做功的平均功率大于下降过程重力做的平均功率，所以选项D 错误．6．(2014·新课标Ⅱ·25)半径分别为r 和2r 的同心圆形导轨固定在同一水平面内，一长为r 、质量为m 且质量分布均匀的直导体棒AB 置于圆导轨上面，BA 的延长线通过圆导轨中心O ，装置的俯视图如图6所示．整个装置位于一匀强磁场中，磁感应强度的大小为B ，方向竖直向下．在内圆导轨的C 点和外圆导轨的D 点之间接有一阻值为R 的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O 逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g .求：图6(1)通过电阻R 的感应电流的方向和大小； (2)外力的功率．答案 (1)方向为C →D 大小为3Bωr 22R(2)9B 2ω2r 44R ＋3μmgωr 2解析 (1)根据右手定则，得导体棒AB 上的电流方向为B →A ，故电阻R 上的电流方向为C →D .设导体棒AB 中点的速度为v ，则v ＝v A ＋v B2而v A ＝ωr ，v B ＝2ωr根据法拉第电磁感应定律，导体棒AB 上产生的感应电动势E ＝Br v根据闭合电路欧姆定律得I ＝E R ，联立以上各式解得通过电阻R 的感应电流的大小为I ＝3Bωr 22R .(2)根据能量守恒定律，外力的功率P 等于安培力与摩擦力的功率之和，即P ＝BIr v ＋f v ，而f ＝μmg解得P ＝9B 2ω2r 44R ＋3μmgωr2.。
2015年高考电磁感应试题自勺五个动向-3页精选文档
2015年高考电磁感应试题自勺五个动向纵观2015年高考的14套物理试题，我们可以发现关于电磁感应内容的试题屡见不鲜。
将这些试题进行归纳总结，我们还可以发现，高考对这部分知识的考查主要体现在以下五个方面。
评析：在近两年的高考中，关于转动切割的问题频频出现，2015年全国Ⅱ卷、山东卷，依旧针对转动切割进行考查。
破解此类问题的关键在于熟练判断和求解转动切割产生的感应电动势的方向与大小。
评析：对单棒切割问题的考查在多年以前较多，在近些年很少，而2015年高考有多套试题（安徽卷、北京卷、福建卷）针对这个知识考查，可谓东山再起。
破解此类问题的关键是要理解好动生电动势公式E=Blvsiinθ，其中角度θ，可能是B与l的夹角，也可能是B与u的夹角，还可能是l 与v的夹角。
三，等效思想光芒四射例3（海南卷）如图3所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与金属棒和磁感应强度都垂直的方向运动时，金属棒两端的感应电动势大小为ε。
将此金属棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度垂直的平面内，当它沿两段折线评析：利用等效法处理等效切割长度问题，可以达到化繁为简的目的。
2015年高考的海南卷、天津卷、全国Ⅱ卷都对此种方法的应用有所考查，同学们在平时的学习中一定要加强训练。
四，电磁阻尼粉墨登场例4（山东卷）如图4所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动。
现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速。
在圆盘减速的过程中，以下说法正确的是（A.处于磁场中的圆盘部分，靠近圆心处的电势较高B.所加磁场越强越易使圆盘停止转动c.若所加磁场反向，圆盘将加速转动D.若所加磁场穿过整个圆盘，圆盘将匀速转动解析：把圆盘沿着半径方向进行微元分割，则在磁场中每根沿半径方向的窄条金属切割磁感线，根据右手定则可知，靠近圆心处的电势较高，选项A正确。
所加磁场越强，磁场中每根窄条金属所受安培力将越大，安培力充当阻力，形成电磁阻尼，因此越容易使圆盘停止转动，选项B正确。

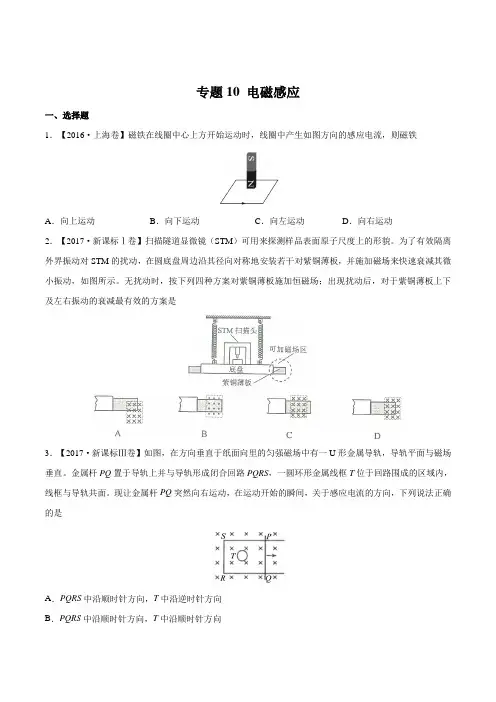

专题10 电磁感应 三年(2015-2017)高考物理真题分项版解析(原卷版)
专题10 电磁感应一、选择题1．【2016·上海卷】磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁A．向上运动B．向下运动C．向左运动D．向右运动2．【2017·新课标Ⅰ卷】扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。
为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。
无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是3．【2017·新课标Ⅲ卷】如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。
金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。
现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向4．【2017·天津卷】如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。
金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。
现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小5．【2017·新课标Ⅱ卷】两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。
边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示。
已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场。
线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）。
2015物理电磁感应(高考)
(2015广东理综,36,18分)如图所示,一条带有圆轨道的长轨道水平固定,圆轨道竖直,底端分别与两侧的直轨道相切,半径R=0.5 m。
物块A以v0=6 m/s的速度滑入圆轨道,滑过最高点Q,再沿圆轨道滑出后,与直轨上P处静止的物块B碰撞,碰后粘在一起运动。
P点左侧轨道光滑,右侧轨道呈粗糙段、光滑段交替排列,每段长度都为L=0.1 m。
物块与各粗糙段间的动摩擦因数都为μ=0.1,A、B的质量均为m=1 kg(重力加速度g取10 m/s2;A、B视为质点,碰撞时间极短)。
(1)求A滑过Q点时的速度大小v和受到的弹力大小F;(2)若碰后AB最终停止在第k个粗糙段上,求k的数值;(3)求碰后AB滑至第n个(n<k)光滑段上的速度v n与n的关系式。
（2013广东，36，18分) 如图19(a) 所示, 在垂直于匀强磁场B的平面内, 半径为r的金属圆盘绕过圆心O的轴转动, 圆心O和边缘K通过电刷与一个电路连接。
电路中的P是加上一定正向电压才能导通的电子元件。
流过电流表的电流I与圆盘角速度ω的关系如图19(b) 所示, 其中ab段和bc段均为直线, 且ab段过坐标原点。
ω> 0代表圆盘逆时针转动。
已知: R=3.0 Ω, B=1.0 T, r=0.2 m。
忽略圆盘、电流表和导线的电阻。
(1) 根据图19(b) 写出ab、bc段对应的I与ω的关系式;(2) 求出图19(b) 中b、c两点对应的P两端的电压U b、U c;(3) 分别求出ab、bc段流过P的电流I P与其两端电压U P的关系式。
(2015广东理综,35,18分)如图(a)所示,平行长直金属导轨水平放置,间距L=0.4 m。
导轨右端接有阻值R=1 Ω的电阻。
导体棒垂直放置在导轨上,且接触良好。
导体棒及导轨的电阻均不计。
导轨间正方形区域abcd内有方向竖直向下的匀强磁场,b、d连线与导轨垂直,长度也为L。
从0时刻开始,磁感应强度B的大小随时间t变化,规律如图(b)所示;同一时刻,棒从导轨左端开始向右匀速运动,1 s后刚好进入磁场。
高考物理专项复习《电磁感应》十年高考真题汇总
挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是
A. 开关闭合后的瞬间，小磁针的 N 极朝垂直纸面向里的方向转动 B. 开关闭合并保持一段时间后，小磁针的 N 极指向垂直纸面向里的方向 C. 开关闭合并保持一段时间后，小磁针的 N 极指向垂直纸面向外的方向 D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的 N 极朝垂直纸面向外的方向转动 8.(2011·北京卷·T19)某同学为了验证断电自感现象，自己找来带铁心的线圈L、小灯泡A、开 关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S，小灯泡发 光；再断开开关S，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时 出现的小灯泡闪亮现象，他冥思苦想找不出原因。你认为最有可能造成小灯泡末闪亮的原因 是
A.T1>mg，T2>mg B.T1<mg，T2<mg
C.T1>mg，T2<mg D.T1<mg，T2>mg
13.(2016·上海卷)磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁
铁
A.向上运动
B.向下运动
C.向左运动
D.向右运动
14.(2016·海南卷)如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆
2015年物理高考解析磁场电磁感应题型
2015年物理高考解析磁场电磁感应题型本文将对2015年物理高考中关于磁场和电磁感应的题目进行解析。
通过详细的分析和解答，希望能够帮助大家更好地理解和应对这一考题类型。
题目一：某永磁铁直径为2cm，自北至南产生均匀磁场，磁感应强度为1T。
一质点在铁的中心轴线上以速度υ匀速运动，该质点经过铁球中心1秒钟所受到的洛伦兹力为F。
已知电子电荷为e，那么F的大小为？解析：这是一道关于磁场和洛伦兹力的经典题目。
首先，我们可以根据洛仑兹力的公式F = qvBsinθ来计算质点所受的洛伦兹力。
由于题目中并未给出质点的电荷量，我们可以推测质点是带电粒子，其电荷量为e。
然后，我们需要确定质点在通过铁球中心1秒钟所受到的力。
根据质点在铁球中心1秒钟内的运动速度v = s/t，其中s为质点在铁球中心轴线上的位移，t为运动时间。
根据题目提供的信息，可知质点在铁球中心轴线上的位移为直径的一半，即s = 1cm = 0.01m。
而运动时间t为1秒。
接下来，我们还需计算质点在磁场中的磁感应强度B。
根据题目所述，永磁铁所产生的均匀磁场的磁感应强度为1T。
综上所述，我们可以将以上已知条件代入洛伦兹力的公式，计算出质点所受的洛伦兹力F的大小。
计算过程如下：F = qvBsinθF = evBsinθF = e(vBsinsin0°)由于sin0° = 0，所以质点所受的洛伦兹力F的大小为0。
题目二：在电磁感应实验中，一个线圈共有N匝，面积为S，线圈的两端分别接入一个电阻为R的电路，初始状态下线圈周围的磁感应强度B为0。
现在在线圈内瞬时产生一个磁感应强度为B的磁场，并保持不变。
经过一段时间后，电路中的电流达到稳定状态，为I。
根据给定信息，求线圈发生变化的时间。
解析：这是一道关于电磁感应和电路稳定状态的题目。
我们需要根据已知的条件求解线圈发生变化的时间。
首先，根据安培环路定理，我们可以得到在线圈内感应电动势ε 的表达式为ε = -N(dφ/dt)，其中N为线圈匝数，φ为线圈的磁通量，t为时间。
【高考】2015年真题 10 电磁感应
精品高考资料
专题10 电磁感应
1.（15江苏卷）某同学探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律，实验装置如题11-1图所示，打点计时器的电源为50Hz的交流电
（1）下列实验操作中，不正确的有________
A．将铜管竖直地固定在限位孔的正下方
B．纸带穿过限位孔，压在复写纸下面
C．用手捏紧磁铁保持静止，然后轻轻地松开让磁铁下落
D．在磁铁下落的同时接通打点计时器的电源
（2）该同学按照正确的步骤进行试验（记为“实验①”），将磁铁从管口处释放，打出一条纸带，取开始下落的一段，确定一合适的点为O点，每隔一个计时点取一个计数点，标为1、2、3…….8，用刻度尺量出各计数点的相邻计时点到O点的距离，记录在纸带上，如题11-2图所示
计算相邻计时点间的平均速度v，粗略地表示各计数点的速度，抄入下表，请将表中的数据补充完整
（3）分析上表的实验数据可知：在这段纸带记录的时间内，磁铁运动速度的变化情况是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题10 电磁感应1.（15江苏卷）某同学探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律，实验装置如题11-1图所示，打点计时器的电源为50Hz的交流电（1）下列实验操作中，不正确的有________A．将铜管竖直地固定在限位孔的正下方B．纸带穿过限位孔，压在复写纸下面C．用手捏紧磁铁保持静止，然后轻轻地松开让磁铁下落D．在磁铁下落的同时接通打点计时器的电源（2）该同学按照正确的步骤进行试验（记为“实验①”），将磁铁从管口处释放，打出一条纸带，取开始下落的一段，确定一合适的点为O点，每隔一个计时点取一个计数点，标为1、2、3…….8，用刻度尺量出各计数点的相邻计时点到O点的距离，记录在纸带上，如题11-2图所示计算相邻计时点间的平均速度v，粗略地表示各计数点的速度，抄入下表，请将表中的数据补充完整（3）分析上表的实验数据可知：在这段纸带记录的时间内，磁铁运动速度的变化情况是________;磁铁受到阻尼作用的变化情况是____________.（4）该同学将装置中的铜管更换为相同尺寸的塑料管，重复上述实验操作（记为实验②），结果表明磁铁下落的运动规律与自由落体运动规律几乎相同，请问实验②是为了说明说明？对比实验①和②的结果得到什么结论？答案：（1）CD（2）39.0（3）逐渐增大到39.8 cm/ s 逐渐增大到等于重力（4）为了说明磁铁在塑料管中几乎不受阻尼作用，磁铁在铜管中受到的阻尼作用主要是电磁阻尼作用. 解析：根据速度Ts s v n n n 211-+-=计算速度. 2.（15北京卷）如图所示，足够长的平行光滑金属导轨水平放置，宽度 L = 0.4 m ，一端连接 R=1 Ω 的电阻，导轨所在的空间存在竖直向下的匀强磁场， 磁感应强度B = 1 T ， 导体棒 MN 放在导轨上， 其长度恰好等于导轨间距，与导轨接触良好.导轨和导体棒的电阻均可忽略不计.在平行于导轨的拉力 F 作用下，导体棒沿导轨向右匀速运动，速度 v = 5 m/s ，求：( 1 ) 感应电动势 E 和感应电流 I ；( 2 ) 在 0.1 s 时间内，拉力的冲量的大小；( 3 ) 若将 MN 换为电阻为 r = 1Ω的导体棒，其它条件不变，求导体棒两端的电压 U.解析：（1）根据动生电动势公式得E=BLv = 1T ×0.4m ×5m /s =2.0 V ①故感应电流I=A 0.21v 0.2R E =Ω= ②（2）金属棒匀速运动过程中，所受的安培力大小为F 安= BIL =0.8N, 因为是匀速直线运动，所以导体棒所受拉力F = F 安 = 0.8N ③所以拉力的冲量 IF =F t=0.8 N × 0.1 s=0.08 S N ∙ ④导体棒两端电压U=V0.1r R RE =+ ⑤3.（15海南卷）如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小ε，将此棒弯成两段长度相等且相互垂直的折弯，置于磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为，则等于（ ）A.1/2B.C.1D.答案：B解析：设折弯前导体切割磁感线的长度为，折弯后，导体切割磁场的有效长度为，故产生的感应电动势为，所以，B正确；4.（15海南卷）如图，两平行金属导轨位于同一水平面上，相距，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下.一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速度匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好.已知导体棒与导轨间的动摩擦因数为，重力加速度大小为g，导轨和导体棒的电阻均可忽略.求（1）电阻R消耗的功率；（2）水平外力的大小.解析：（1）导体切割磁感线运动产生的电动势为，根据欧姆定律，闭合回路中的感应电流为电阻R消耗的功率为，联立可得（2）对导体棒受力分析，受到向左的安培力和向左的摩擦力，向右的外力，三力平衡，故有，，故5.（15四川卷）18分）如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ.均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ（μ较小），由导轨上的小立柱1和2阻挡而静止.空间有方向竖直的匀强磁场（图中未画出）.两金属棒与导轨保持良好接触.不计所有导轨和ab 棒的电阻，ef 棒的阻值为R ，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g .（1）若磁感应强度大小为B ，给ab 棒一个垂直于NQ 、水平向右的速度v 1，在水平导轨上沿运动方向滑行一段距离后停止，ef 棒始终静止，求此过程ef 棒上产生的热量；（2）在（1）问过程中，ab 棒滑行距离为d ，求通过ab 棒某横截面的电量；（3）若ab 棒以垂直于NQ 的速度v 2在水平导轨上向右匀速运动，并在NQ 位置时取走小立柱1和2，且运动过程中ef 棒始终静止.求此状态下最强磁场的磁感应强度及此磁场下ab 棒运动的最大距离.解析：（1）由于ab 棒做切割磁感线运动，回路中产出感应电流，感应电流流经电阻R 和ef棒时，电流做功，产生焦耳热，根据功能关系及能的转化与守恒有：＝Q R ＋Q ef①根据并联电路特点和焦耳定律Q ＝I 2Rt 可知，电阻R 和ef 棒中产生的焦耳热相等，即Q R ＝Q ef ②由①②式联立解得ef 棒上产生的热量为：Q ef ＝（2）设在ab 棒滑行距离为d 时所用时间为t ，其示意图如下图所示：该过程中回路变化的面积为：ΔS ＝[L ＋（L －2d cot θ）]d ③ 根据法拉第电磁感应定律可知，在该过程中，回路中的平均感应电动势为：＝ ④2121mv 2141mv 21E t S B Δ根据闭合电路欧姆定律可知，流经ab 棒平均电流为：＝ ⑤ 根据电流的定义式可知，在该过程中，流经ab 棒某横截面的电量为：q ＝ ⑥由③④⑤⑥式联立解得：q ＝ ⑶由法拉第电磁感应定律可知，当ab 棒滑行x 距离时，回路中的感应电动势为： e ＝B （L －2x cot θ）v 2 ⑦根据闭合电路欧姆定律可知，流经ef 棒的电流为：i ＝ ⑧ 根据安培力大小计算公式可知，ef 棒所受安培力为：F ＝iLB ⑨由⑦⑧⑨式联立解得：F ＝ ⑩ 由⑩式可知，当x ＝0且B 取最大值，即B ＝B m 时，F 有最大值F m ，ef 棒受力示意图如下图所示：根据共点力平衡条件可知，在沿导轨方向上有：F m cos α＝mg sin α＋f m ⑪ 在垂直于导轨方向上有：F N ＝mg cos α＋F m sin α ⑫ 根据滑动摩擦定律和题设条件有：f m ＝μF N ⑬ 由⑩⑪⑫⑬式联立解得：B m＝ 显然此时，磁感应强度的方向竖直向上或竖直向下均可由⑩式可知，当B ＝B m 时，F 随x 的增大而减小，即当F 最小为F min 时，x 有最大值为x m ，此时ef 棒受力示意图如下图所示：I 2/R E t I ⋅Rθd L Bd )cot (2-Re )cot 2(22θx L RLv B -2)sin (cos )cos (sin 1v αμααμαmgR L -+根据共点力平衡条件可知，在沿导轨方向上有：F min cos α＋f m ＝mg sin α ⑭ 在垂直于导轨方向上有：F N ＝mg cos α＋F min sin α ⑮ 由⑩⑬⑭⑮式联立解得：x m ＝ 6.（15安徽卷）如图所示，abcd为水平放置的平行“”形光滑金属导轨，间距为l ，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B ，导轨电阻不计.已知金属杆MN 倾斜放置，与导轨成θ角，单位长度的电阻为r ，保持金属杆以速度v 沿平行于cd 的方向滑动（金属杆滑动过程中与导轨接触良好）.则A ．电路中感应电动势的大小为θsin Blv B ．电路中感应电流的大小为r θsin Bv C ．金属杆所受安培力的大小为rθsin lv B 2 D ．金属杆的发热功率为θsin r lv B 22 答案：B 解析：金属棒的有效切割长度为l ，电路中感应电动势的大小E Blv =，选项A 错误；金属棒的电阻sin rl R θ=，根据欧姆定律电路中感应电流的大小sin E Bv I R rθ==，选项B 正确；金属杆所受安培力的大小2sin l B lv F BI rθ==，选项C 错误；根据焦耳定律，金属杆的发热功率为222sin B lv P I R r θ==，选项D 错误．答案为B ． 7.（15重庆卷）题4图为无线充电技术中使用的受电线圈示意图，线圈匝数为，面积为.若在到时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由均匀增加到，则该段时间线圈两端a 和b 之间的电势差A.恒为B. 从0均匀变化到 μααμθL μ++cos sin )1(tan 2n S 1t 2t 1B 2B a b ϕϕ-2121()nS B B t t --2121()nS B B t t --C.恒为D.从0均匀变化到 答案：C解析：穿过线圈的磁场均匀增加，将产生大小恒定的感生电动势，由法拉第电磁感应定律得2121()S B B E n n t t t ϕ-∆==∆-，而等效电源内部的电流由楞次定理知从a b →，即b 点是等效电源的正极，即2121()a b S B B nt t ϕϕ--=--，故选C.7．（2015·全国新课标Ⅱ）如图，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上.当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l .下列判断正确的是A ．U a > U c ，金属框中无电流B ．U b >U c ，金属框中电流方向沿a -b -c -aC ．U bc =-1/2Bl ²ω，金属框中无电流D ．U bc =1/2Bl ²w ，金属框中电流方向沿a -c-b -a答案：C解析：当金属框绕ab 边以角速度ω逆时针转动时，穿过直角三角形金属框abc 的磁通量恒为0，所以没有感应电流，由右手定则可知，c 点电势高，ω221Bl U bc -=，故C 正确，A 、B 、D 错误.8、（2015·全国新课标Ⅰ）1824年，法国科学家阿拉果完成了著名的“圆盘实验”.实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示.实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后.下列说法正确的是2121()nS B B t t ---2121()nS B B t t ---A．圆盘上产生了感应电动势B．圆盘内的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动答案：AB解析：圆盘运动过程中，半径方向的金属条在切割磁感线，在圆心和边缘之间产生了感应电动势，选项A对，圆盘在径向的辐条切割磁感线过程中，内部距离圆心远近不同的点电势不等而形成涡流产生，选项B对.圆盘转动过程中，圆盘位置，圆盘面积和磁场都没有发生变化，所以没有磁通量的变化，选项C错.圆盘本身呈现电中性，不会产生环形电流，选项D 错.。
