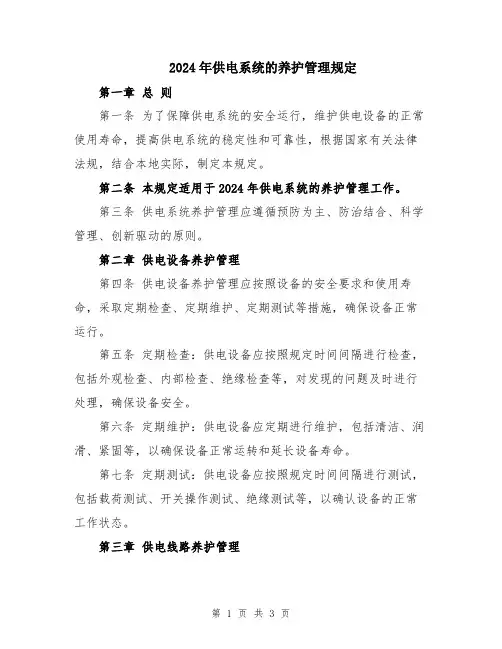

2024年供电系统的养护管理规定
2024年供电系统的养护管理规定第一章总则第一条为了保障供电系统的安全运行，维护供电设备的正常使用寿命，提高供电系统的稳定性和可靠性，根据国家有关法律法规，结合本地实际，制定本规定。
第二条本规定适用于2024年供电系统的养护管理工作。
第三条供电系统养护管理应遵循预防为主、防治结合、科学管理、创新驱动的原则。
第二章供电设备养护管理第四条供电设备养护管理应按照设备的安全要求和使用寿命，采取定期检查、定期维护、定期测试等措施，确保设备正常运行。
第五条定期检查：供电设备应按照规定时间间隔进行检查，包括外观检查、内部检查、绝缘检查等，对发现的问题及时进行处理，确保设备安全。
第六条定期维护：供电设备应定期进行维护，包括清洁、润滑、紧固等，以确保设备正常运转和延长设备寿命。
第七条定期测试：供电设备应按照规定时间间隔进行测试，包括载荷测试、开关操作测试、绝缘测试等，以确认设备的正常工作状态。
第三章供电线路养护管理第八条供电线路养护管理应按照安全要求，采取巡视、清理、绝缘检测等措施，确保线路的正常运行。
第九条巡视：供电线路应定期进行巡视，发现异常情况时，应及时处理或报告上级，确保线路的安全。
第十条清理：供电线路应定期进行清理，包括树木清理、杂物清理等，以保持线路的畅通。
第十一条绝缘检测：供电线路应按照规定时间间隔进行绝缘检测，发现绝缘损坏或绝缘电阻不达标时，应及时进行处理，确保线路的安全运行。
第四章供电系统安全管理第十二条供电系统安全管理应按照国家有关法律法规，设定安全措施，确保供电系统的安全稳定运行。
第十三条安全培训：供电系统工作人员应接受相关安全培训，掌握安全操作知识和应急处置能力。
第十四条安全防护：供电系统应设立安全防护设施，如高压电器防护、作业区域防护等，确保工作人员的人身安全。
第十五条安全巡查：供电系统应定期进行安全巡查，发现问题及时整改，确保供电系统的安全。
第五章养护管理信息化建设第十六条供电系统养护管理应推进信息化建设，利用现代信息技术提高养护管理效率和水平。
地下矿山安全避险“六大系统”有关规定
地下矿山安全避险“六大系统”有关规定第一章总则第一条目的和依据为了加强地下矿山安全管理，保障员工生命资产安全，提高事故避险和应急救援本领，依据国家相关法律法规和矿山安全生产管理实践经验，订立本规定。
第二条适用范围本规定适用于全部地下矿山企业及其管理负责人、从业人员等。
第三条安全避险“六大系统”介绍地下矿山安全避险“六大系统”是指防灭火系统、瓦斯抽放系统、通风系统、矿井排水系统、运输系统和供电系统。
第二章防灭火系统第四条防灭火设施建设1.地下矿山应建立完善的防灭火设施，包含火灾报警系统、消防设备、自动喷水灭火系统等。
2.防灭火设施应定期检查、维护和更新，确保其正常工作和及时可靠的灭火效果。
第五条防火安全教育1.矿山管理负责人应组织开展定期的防火安全教育培训活动，使员工掌握基本的防火知识和应急处理本领。
2.每年对员工进行不少于两次的防火演习，确保灭火器使用技能的娴熟和适时有效的处理本领。
第三章瓦斯抽放系统第六条瓦斯抽放设施建设1.地下矿山应建设瓦斯抽放系统，包含瓦斯抽放井、瓦斯抽放管道等。
2.瓦斯抽放设施应具备可靠性和高效性，确保对瓦斯的及时抽放，实现安全掌控标准。
第七条瓦斯抽放管理1.矿山管理负责人应指定专人负责瓦斯抽放系统的管理和维护，确保系统正常运行。
2.瓦斯抽放设备应定期检查和维护，发现问题及时处理。
第四章通风系统第八条通风设施建设1.地下矿山应建设完善的通风系统，包含通风井、通风道等。
2.通风系统应满足矿区内空气流通、氧气供应和有害气体排放的需要。
第九条通风管理1.矿山管理负责人应指定专人负责通风系统的管理和操作。
2.通风设备应定期检查和维护，确保通风系统正常工作。
第五章矿井排水系统第十条矿井排水设施建设1.地下矿山应建设科学合理的矿井排水系统，包含排水井、排水管道等。
2.矿井排水系统应保证矿山内涌水及时排出，保持矿井的干燥状态。
第十一条排水管理1.矿山管理负责人应指定专人负责矿井排水系统的管理和维护。
企业供电系统及运行第六版第六版第八章企业的电能节约
3 第八章 企业的电能节约
§8-1 节约用电的意义和措施
一、节约用电的意义
我国电能的消耗 70% 以上来自企业，所以企业的电能节约特别值得重视。
节约用电可以节省国家、企业相应的电力基础投资，企业可以降低成本、提高
经济效益，还可以更好地保护环境。因此，在企业供电系统中，要特别重视节
统增加的有功功率的千瓦数，常用 K q 表示，它与电力系统的容量、结构及
计算点位置等多种因素有关。对于企业变电站，无功经济当量 K q =0.02~0.15；
对经二级变压的企业， K q =0.05~0.08；对经三级变压的企业， K q =0.1~0.15。
19 第八章 企业的电能节约
§8-2 电动机与变压器的节能
§8-2 电动机与变压器的节能
二、变压器的节能
31 第八章 企业的电能节约
§8-2 电动机与变压器的节能
二、变压器的节能
例8-1：某企业变电站有两台 S9-1250/10 型变压器（Dyn11 连接），试
计算该主变压器经济运行的临界负荷值。
32 第八章 企业的电能节约
§8-3 提高企业供电系统的功率因数
保证其效率和功率因数维持在较高的水平。
17 第八章 企业的电能节约
§8-2 电动机与变压器的节能
二、变压器的节能
变压器的节能主要有两个方面：一是要选低损失型的变压器；二是要减少
变压器运行时的功率损失。
变压器在供用电设备中属于效率较高的设备之一。由于它是电源设备，需
要长期连续运行，因此，变压器运行时的节能尤为重要。
1. 经济运行与无功经济当量的概念
变压器的经济运行是指变压器（单台或多台）运行时本身的有功损失最小、
供电系统、配电室操作制度
供电系统、配电室操作制度供电系统是指将电能从电源输送到用户设备的系统。
配电室是供电系统中的一个关键环节，负责将电能分配给各个用户设备。
为了确保供电系统和配电室的安全稳定运行，制定并严格执行供电系统和配电室操作制度是非常必要的。
下面将介绍供电系统和配电室操作制度的相关内容。
一、供电系统操作制度1. 供电系统检修操作制度（1）操作人员在进行检修和维护工作之前应仔细阅读供电系统的相关资料和操作指南，确保熟悉各个设备的操作步骤和安全注意事项。
（2）检修前，应对相关设备进行检查，确保设备处于正常状态，不存在任何故障和安全隐患。
（3）在进行检修操作时，要按照规定的程序和正确的操作方法进行，严禁随意操作或者忽视安全规定。
（4）检修结束后，要对设备进行清洁和维护，将设备恢复到正常状态，并做好相应的记录。
2. 供电系统事故应急操作制度（1）操作人员在发生供电系统事故时，要迅速报告上级领导，并采取紧急措施，以减少事故的损失和危害。
（2）在进行抢修工作时，要先确保自身安全，佩戴好相关的安全防护用品，并严格按照应急操作程序进行。
（3）抢修结束后，要对事故原因进行研究和分析，总结经验教训，并提出相应的改进措施，以防止类似事故的再次发生。
二、配电室操作制度1. 配电室设备操作制度（1）操作人员进入配电室前应穿戴好相应的工作服和劳动防护用品，并对自己的身体状况进行检查，确保适合进行操作工作。
（2）操作人员在进行设备操作之前，应仔细学习设备的操作手册和使用说明，确保熟悉设备的各个功能和操作步骤。
（3）在进行设备操作时，要按照规定的程序和正确的方法进行，严禁随意操作或者操作错误。
（4）操作结束后，要对设备进行清洁和维护，并做好相应的记录。
2. 配电室安全操作制度（1）操作人员在进行配电室操作时，必须严格遵守各项安全规定，不得私自修改、调整设备，以免引发事故。
（2）配电室内禁止吸烟、使用明火，严禁存放易燃、易爆物品，确保配电室环境的安全。
电工技术作业习题 河南科技大学
第一章 电路的基本概念和基本定律一、填空：1．电路如图 1.1所示，则1S U 和1S I 在电路中的作用分别是（ ）。
（电源或负载）8V图1.22A图1.11S S I2．电路如图1.2所示，则8V 电压源发出功率等于（ ），2A 电流源吸收功率为（ ）。
3．如图1.3所示电路中A 点的电位为：（ ）_A34. 图1.4所示直流电路中，A 、B 两点的电位为（ ）。
5．如图1.5所示，电流I 为（ ）。
5Ω图1.5 图1.66. 电路如图1.6所示，则电流I为（）。
二、在图1-1所示的电路中，若I1=4A，I2=5A，请计算I3、E2的值；若I1=4A，I2=3A，请计算I3、E2、E1的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。
20Ω20Ω图1-1三、图1-2中，已知I= 4A，I1=1A，I4=2A，试求电流I2，I3，I5和I6。
图1-2四、图1-3所示电路中，求U 1、U 2及电流源、电压源各自的功率。
25Ω图1-3五、用等效变换法求图1-4的等效电路。
（a ） (b) (c)图1-4六、电路如图1-5所示，试用电压源和电流源等效变换的方法计算电流I。
I2Ω2图1-5第二章 电路的分析方法一、填空1．如图1.1所示电路的开路电压U OC 等于（ ）。
AB图1.14图1.22．如图1.2所示单口网络的开路电压U OC 为：（ ） 3. 图1.3所示稳态电路中电压U 等于（ ）。
u O图1Ω4. 如图1.4所示，若N 为无源网络，当6A, 6V S S i u ==时，9V O u =，则2A, 2V S S i u ==时，O u 为：（ ）5． 如图1.4所示，若N 为无源网络，当6A, 6V S S i u ==时，9V O u =；4A, 2V S S i u == 时3V O u =；则2A , 4V S S i u ==时，O u 为（ ）二、试分别用支路电流法和结点电压法求图2-1所示电路中的各支路电流，并计算2 电阻吸收的功率。
新田8000吨每日选厂工艺培训教材第八章供电系统
第八章供电系统1.1 概述云南华联锌铟股份有限公司都龙矿区8000t/d选矿扩建工程新选矿厂厂址位于马关县都龙镇新田附近。
选厂生产规模为8000t/d，年工作为320天。
选厂服务年限20年。
原矿运输采用矿石粗碎─皮带运至选厂粗矿堆方案。
本项目选矿厂碎磨工艺为粗碎+半自磨+球磨+顽石破碎流程，选矿工艺为浮选－磁选－重选联合流程。
其中细粒锡石选别共设计两个系统，一套为重选－浮选系统，一套为摇床重选系统，两个系统可以相互转换，生产中根据情况采用其中一个系统。
新选厂排出的尾矿经浓密后输送至两处尾矿库堆存，即新田尾矿库和铜街大沟尾矿库。
新田尾矿库位于新选矿厂西北面，紧邻新选矿厂。
铜街大沟尾矿库位于选矿厂东南方向约3km的铜街大沟中。
在新选矿厂尾矿浓缩机附近设有回水泵站一座，原水的加压泵也设置在该处。
1.1.1 设计范围本设计根据工程构成包括以下部分：（1）新田工业场地，其中包括：粗矿堆、磨选主厂房、精矿过滤厂房、新田尾矿库、原水加压和浓缩机回水泵站、维修中心、综合仓库、试化验楼、综合办公楼、食堂、生活区等；（2）露天采场境界外粗碎站；（3）铜街大沟尾矿库；（4）都龙变电所馈电回路改造及外部110kV电源架空线；电力专业设计范围为上述各部分的变配电、控制、照明、防雷接地设计及厂区电力管线设计。
1.1.2 设计依据设计遵循的有关规范：《有色金属矿山电力设计规范》YS5030-96《3～110kV高压配电装置设计规范》GB50060-2008《10kV及以下变电所设计规范》GB50053-94《建筑物防雷设计规范（2000年版）》GB50057-94《66kV及以下架空电力线路设计规范》GB50061-2010《矿山电力设计规范》 GB50058-2009《供配电系统设计规范》 GB50052-2009《电力装置的继电保护和自动装置设计规范》 GB50062-2008《低压配电设计规范》 GB50054-95《通用用电设备配电设计规范》 GB50055-93《电力工程电缆设计规范》 GB50217-2007《建筑照明设计标准》 GB50034-2004《建筑设计防火规范》 GB50016-2006《爆炸和火灾危险环境电力装置设计规范》 GB50058-92《交流电气装置的过电压保护和绝缘配合》 DL/T620《交流电气装置的接地》 DL/T661《金属非金属矿山安全规程》 GB16423-2006《35～110kV变电所设计规范》GB50059-92《电力装置的继电保护和自动装置设计规范》 GB50062-2008《电力设备过电压保护设计技术规程》 SDJ7-79《建筑物防雷设计规范》 GB50057-94《电力设备接地设计技术规程》 DSDJ8-98设计主要依据如下：云南华联锌铟股份有限公司总体规划报告；各主体工艺专业提供的相应工业设施的用电设备功率、台数、工艺控制要求；各厂（矿）区工业设施总平面布置图；矿区所在地区的气象条件及土壤性质；1.2 估算负荷根据各工艺专业确定的用电设备及设备装机台数、容量，估算负荷及年耗电量如下：（1）根据选矿专业所提条件，锡石选别选择浮选－重选系统时，设备功率较大，因此下述负荷计算均以该方案为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章供配电系统8.1 供电电源王村副井场地现有一座35/6kV变电站，主变压器选为两台，一用一备,每台主变容量为20MVA。
双回电源引自屯留矿井110kV变电站35kV 高压室不同母线段411和414柜，双电源线路运行方式为双投单运。
电源线路目前运行情况：电压损失为3%（计算条件：功率因数取0.9,运行实际负荷为14MW，电压损失0.026％/km.MW，线路长度为8.5km），双投双运时电压损失为1.5％，两种运行方式都满足要求。
该输电线路长度约8.5km，型号LGJ-240。
王村副井场地35/6kV变电站6kV电源分别引至副立井场地地面通风机房配电室、副立井提升机房变电所、空压机房、副立井井口房、矸石装车点、井下水处理站及水源井泵房、锅炉房等。
常村煤矿3#煤层+470m水平接替工程设计中，井下安设有井底车场主变电所、21采区变电所、东翼胶带机头变电所，其中东翼胶带机头变电所2回6kV电源引自井底车场主变电所不同母线段。
井底车场主变电所、21采区变电所6kV电源引自王村副井场地35/6kV变电站。
变电站地面负荷有功功率6844kW、无功功率3985kvar、视在功率为7919.6 kVA;井底车场主变电所有功功率3886.8kW、无功功率2965.4kvar、视在功率为4888.8 kVA; 21采区变电所有功功率4371.55kW、无功功率4459.1kvar、视在功率为6244.5 kVA。
王村副井场地35/6kV变电站所带负荷统计如下：设备总台数：179台设备工作台数：157台设备总容量：23601kW设备工作容量：18263kW有功功率：15102.35kW无功功率：11409.5kvar视在功率：18927.7kvar自然功率因数：0.80本次+470m水平南北两翼大巷延伸工程设计在井下增设+470m 北翼大巷胶带机机头、23采区两座变电所。
由于+470m水平负荷较大，同时也为提高井下局部通风机的供电可靠性，+470m北翼大巷胶带机机头变电所采用三回路供电；23采区变电采用六回路供电。
+470m北翼大巷胶带机机头变电所三回6kV电源引自井底车场主变电所不同母线段。
23采区变电所六回6kV电源引自王村副井场地35kV 变电站6kV侧不同母线段。
王村副井场地35/6kV变电站6kV侧不同母线段共有12趟电源沿提升副立井井筒敷设至井下，敷设电缆均为矿用阻燃交联电力电缆MYJV22-6/10kV 3×240mm2，井筒内敷设电缆均用MYJV42-6/10kV 3×240mm2。
其中有三趟引至井底车场主变电所，有三趟引至21采区变电所，其余6趟引至23采区变电所。
+470m北翼大巷胶带机机头变电所及23采区变电所主接线均采用单母线分段接线方式，正常运行方式为单母线分列运行。
当任一回路停止供电时，其余回路均能担负全部负荷。
经统计，+470m水平23采区变电所、+470m北翼大巷胶带机机头变电所有功功率10563.8kW、无功功率10643kvar、视在功率为14995.83kVA。
如果21综采放顶煤工作面与23综采放顶煤工作面同时生产，王村副井场地35/6kV变电站所带负荷统计如下：设备总台数：380台设备工作台数：333台设备总容量：42972kW设备工作容量：36715kW有功功率：27118.35kW无功功率：21941.5kvar视在功率：34883.15kvar自然功率因数：0.78如果21综采放顶煤工作面停产后，23综采放顶煤工作面开始生产，王村副井场地35/6kV变电站所带负荷统计如下：设备总台数：330台设备工作台数：287台设备总容量：33222kW设备工作容量：27410kW有功功率：21975.35kW无功功率：16695.5kvar视在功率：27598.11kvar自然功率因数：0.80王村副井场地35kV变电站主变容量为20 MVA。
经计算，21综采放顶煤工作面与23综采放顶煤工作面在同时生产或者只有23采区生产时，主变容量均满足不了投产后+470m水平生产用电需求。
这一问题有待于与矿方进行商榷，在保证供电可靠、运行安全灵活、经济合理的原则下进一步讨论供电方案。
8.2 电力负荷+470m水平电力负荷统计如下：井下设备安装数量：201台井下设备工作数量：176台井下设备安装容量：19551kW井下设备工作容量：18632kW计算有功功率：10563.8kW计算无功功率：10643kW计算视在功率：14995.83kVA功率因数：0.7年耗电量：58.9×106kWh井下电力负荷统计见表：8.2-1。
井下用电电压等级为：6kV、3.3 kV、1.14 kV、0.66 kV、0.127 kV。
8.3 井下供配电常村煤矿+470m南北两翼大巷延伸工程设计井下布置1个综采工作面、1个高抽巷普掘工作面、2个顺槽综掘工作面、4个大巷综掘工作面。
根据井下设备分布、负荷状况并与原设计井下供电电压等级相配合，确定井下采用6kV供电。
8.3.1 +470m北翼大巷胶带机机头变电所+470m北翼大巷胶带机头变电所三回6kV电源采用MYJV22-6/10kV 3×240mm2矿用阻燃交联电力电缆引自井底车场主变电所不同母线段，其中一回路电源用于风机专电。
变电所主接线采用单母线分段接线方式，三回进线互为备用，当其中一条线路故障时，其余两条回路可满足井下所有用电负荷供电要求。
变电所内安装19台PJG1-630/6Y型矿用隔爆型高压真空配电装置，其中北翼大巷带式输送机高压两回，南翼大巷带式输送机高压两回，北翼进风大巷掘进工作面一回，北翼2#回风大巷掘进工作面一回，南翼进风大巷掘进工作面一回，南翼2#回风大巷掘进工作面一回，北翼大巷掘进工作面局部通风机两回，南翼大巷掘进工作面局部通风机两回。
变电所内安装2台KBSG-6/0.69kV 500kVA型隔爆干式变压器，低压系统为单母线分段接线，三台KJZ1-400/660V矿用隔爆兼本质安全型低压真空馈电开关作为低压系统进线及联络，12台KJZ1-200/660V矿用隔爆型低压真空馈电开关为+470m北翼进风大巷架空乘人器、+470m南翼进风大巷架空乘人器、+470m北翼胶带大巷带式输送机低压设备、+470m南翼胶带大巷带式输送机低压设备、电机车充电硐室及硫化器等低压用电负荷供电。
变电所内安装两台ZBX-4/660/127V矿用照明变压器综合保护装置，为硐室内照明及辅运巷照明提供127V电源。
详见+470m北翼胶带输送机机头变电所供电系统图。
8.3.2 23采区变电所考虑到23采区设备安装容量较大，现将23采区变电所分为两个供电系统，每个供电系统三回路进线。
六回6kV电源用MYJV22-6/10 3×240mm2矿用阻燃交联电力电缆引自王村副井场地35/6kV变电站不同母线段,下井电缆沿提升副立井井筒敷设至采区变电所,井筒内敷设电缆用MYJV42-6/10 3×240mm2。
变电所每个供电系统主接线均采用单母线接线方式，三回进线互为备用，当其中一条线路故障时，其余两条回路可满足井下所有用电负荷供电要求。
变电所共设25台PJG 型矿用隔爆型高压真空配电装置，主要担负2301综采放顶煤工作面、2302综掘工作面、2302高抽巷普掘工作面、23采区运输下山带式输送机等设备配电。
所内安装2台KBSG-6/0.69kV 1250kVA型隔爆干式变压器、两台KBSG-6/0.69kV 250kVA型隔爆干式变压器，低压系统母线为单母线分段接线。
变电所共设30台KJZ1型矿用隔爆兼本质安全型低压真空馈电开关,主要担负掘进面局部通风机、采区水泵、23采区辅助运输系统及采区运输大巷带式输送机低压用电。
所内安装三台ZBX-4/660/127V矿用照明变压器综合保护装置，为所内照明及运输、辅运巷照明提供127V电源。
详见23采区变电所供电系统图。
8.3.3 综采工作面2301综采放顶煤工作面设三台3750kVA动力负荷中心为工作面采煤机、前后刮板输送机、转载机、破碎机、乳化液泵等设备配电。
2301工作面运输顺槽口设一台2000kVA隔爆型移动变电站为可伸缩带式输送机、拉紧装置、硫化器等设备配电。
工作面及顺槽照明及手持式电气设备供电电压为127V。
8.3.4 综掘工作面井下+470m水平共有6个综掘工作面，每个综掘工作面配有三个隔爆型移动变电站，一台KBSGZY-160/6/0.69移动变电站为可伸缩带式输送机配电，一台KBSGZY-400/6/0.69移动变电站为综掘机配电。
一台KBSGZY-315/6/0.69移动变电站为调试绞车、连续牵引车、水泵、锚杆打眼安装机及煤电钻等设备配电。
掘进工作面配有矿用隔爆型四回路真空电磁起动器为局部通风机配电。
每个掘进工作面局部通风机的电源真接从变电所采用专用变压器、专用开关、专用线路引来，矿用隔爆型四回路真空电磁起动器可以保证当正常工作的局部通风机故障时，备用局部通风机能自动启动。
综掘工作面设备供电电压为1140V 与660V,工作面及顺槽照明及手持式电气设备供电电压为127V。
8.3.5 普掘工作面23采区有一个普掘工作面，普掘工作面采用一台KBSGZY-315/6/0.69kV 隔爆型移动变电站，为工作面耙斗装岩机、调度绞车、可伸缩带式输送机等配电设备配电。
普掘工作面设备供电电压均为660V,工作面及顺槽照明及手持式电气设备供电电压为127V。
8.3.6 大巷带式输送机配电控制+470m水平南北两翼大巷安设有两条带式输送机，即北翼带式输送机大巷和南翼带式输送机大巷。
北翼带式输送机大巷和南翼带式输送机大巷配电及控制设备设在机头硐室，高、低压设备均由+470m北翼大巷胶带机机头变电所双回路供电。
23采区运输大巷内设有一条23采区运输大巷带式输送机，其配电及控制设备设在机头硐室，高、低压设备均由23采区变电所双回路供电。
三条带式输送机均采用6kV高压供电，启动方式采用直接启动。
北翼带式输送机、南翼带式输送机及23采区运输大巷带式输送机保护选用KJ2002A型胶带输送机可编程电控成套装置。
该装置由可编程控制机、电源、显示控制台和集控软件等组成，通过对胶带输送机设置的传感器的状态进行采样、监测，实现对胶带输送机机进行起停及紧急闭锁、跑偏、打滑、纵撕、温度、烟雾、电机故障等故障信号的显示、判断和报警。
8.3.7 23采区排水泵配电控制井下23采区水泵房设有3台主排水泵，最大涌水量时2台工作，配套电机为660V、185kW。
主排水泵由井下23采区变电所660V侧两段母线供电。
采用矿用隔爆兼本质型交流软起动器对主排水泵进行控制及保护。
