燃气调压柜
天然气调压柜操作规程
天然气调压柜操作规程天然气调压柜操作规程一、操作前准备1. 操作人员应了解天然气调压柜的结构、工作原理、操作流程和安全注意事项。
2. 检查调压柜是否有异常现象，如漏气、泄漏、松动等情况。
3. 将调压柜周围的区域进行清理，并确保通风良好。
二、操作流程1. 打开调压柜的门，检查调压器上的压力表是否正常。
2. 检查调压器的进气、出气和放气阀，确保阀门处于关闭状态。
3. 将调压柜上方的天然气管道与调压器连接，并确保连接口密封良好。
4. 打开调压器的进气阀，缓慢调整调压器的调压阀门，使气压逐渐升高。
5. 观察压力表上的指示，调整压力阀门，使压力达到需要的范围。
6. 调压完成后，关闭调压器的进气阀和调压阀门。
检查阀门是否关闭严密。
7. 打开调压器的放气阀，缓慢释放残余气体，直至调压柜内气压降至零。
8. 关闭调压器的放气阀和放气阀门。
9. 检查调压柜各个部件是否正常，确认无异常后，关闭调压柜的门。
三、注意事项1. 操作人员应佩戴好安全防护装备，包括安全帽、口罩、防护手套等。
2. 操作人员要谨慎调整压力，避免过高或过低的压力对设备造成损坏。
3. 在操作过程中要及时观察和检查调压柜，如发现异常应及时停止操作。
4. 操作人员不得随意开启或拆卸调压柜的各个部件。
5. 操作人员要保持操作环境整洁，不得在调压柜周围放置易燃、易爆等危险物品。
6. 在操作过程中如发生漏气、泄漏等情况，应立即停止操作，关闭阀门，并报告相关负责人处理。
四、事故应急处理1. 发生漏气、泄漏等情况时，应立即停止操作，并迅速采取措施，如关闭阀门、封堵泄漏点等。
2. 如发生火灾等严重事故，应及时报警并采取紧急疏散措施。
3. 发生事故后，相关负责人要立即组织人员进行事故调查，并采取措施防止类似事故再次发生。
以上是天然气调压柜操作规程，操作人员在进行操作前，应详细阅读并遵守上述规程，确保操作过程安全、顺利。
同时，定期对调压柜进行维护保养，确保设备的正常运行和安全使用。
燃气调压箱(柜、撬)的操作与维护
燃气调压箱（柜、撬）的操作与维护为了更加科学合理的使用和维护保养燃气调压计量设备，集团所属各大区各燃气公司燃气设备管理员，要认真学习掌握相关知识，严格按照其操作规程、维护方法使用和保养燃气设备，有效的避免不必要的失误或损失，工作中发现或遇到问题，第一时间与燃气装备制造集团相关人员取得联系，共同解决燃气设备使用和保养过程中的相关问题。
联系人：吴春元：；闫广生：、。
一、燃气调压箱（柜、撬）的操作1、切忌猛开阀门，猛开阀门极易损坏调压(柜、箱、撬)内设备。
2、切忌直接向出口管道充入过高压力，否则会损坏调压箱(柜、撬)内部零件。
3、开启投运调压器时，应按下述步骤操作。
3.1、确认调压箱(柜、撬)的进出口阀门已关闭。
3.2 、缓慢开启进口阀门，并观察进站压力表和出站压力表是否在允许的压力范围，为避免出口压力表在冲气时超量程损坏，可先关闭压力表下针形阀，待压力稳定后再完全开启。
3.3 、打开调压箱(柜、撬)后直管上的测压口，检查调压器的运行是否正常，放气时因流量过小，出口压力表可能有微小的波动，待出口阀门打开后会自动消除。
3.4、当进、出口压力正常后，可缓慢开启出口阀门，并精确调节调压箱(柜、撬)的出口压力。
4 、调压箱(柜、撬) 截断阀的复位操作，截断阀或附加在调压箱(柜、撬)上的截断器在执行了截断动作后须人工进行复位操作。
4.1、在进行复位操作前应查明截断的原因，是管网压力冲击还是调压器故障，调压器和阀门关闭过快也会造成调压器后管线压力升高使截断阀启动。
4.2 、排除故障后方可进行复位操作。
4.3、在进行截断阀的复位操作时，必须关闭调压器的进、出口阀门及出口端压力表下的针形阀。
4.4 、在转动人工复位手柄时注意，刚开始转动时要缓慢，此时会感觉管内有一小股气流通过并随即停止，如这小股气流不能停止，可能是调压器故障或调压箱（柜、撬)的出口阀门还未关严。
4.5 、再继续转动切断阀手柄复位上扣。
4.6 、缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。
燃气调压箱(柜)使用说明书
燃气调压箱（柜）使用说明书成都科瑞尔低温设备有限公司目录一用途/范围 (2)二基本功能及特点 (3)1、基本功能 (3)2、特点 (3)三燃气调压箱（柜）类型 (4)四燃气调压箱（柜）工艺流程 (4)五燃气调压箱（柜）主要型号技术参数 (5)六燃气调压箱（柜）的安装与使用 (5)七燃气调压箱（柜）的维护 (8)八燃气调压箱（柜）常见故障处理 (9)九注意事项 (11)十订货须知 (12)一用途/范围本资料适用于燃气调压箱（柜），所介绍的燃气调压箱（柜）是按常规采用的输配工艺布置，同时根据用户提供的参数及选配的设备来设计生产。
二基本功能及特点1、基本功能◆燃气净化：对燃气进行过滤，以保证系统内设备正常工作。
◆燃气调压：将上游管网的燃气压力降至下游管网或管道所需的使用压力，并保持在规定的范围内，且不随上游压力和流量的变化而变化。
◆切断保护：当出口压力高于设定压力一定值，进行切断保护。
◆安全保护：当下游压力因故超过系统规定的压力范围时，对下游气流进行控制或对上游气流进行截流，以保证安全用气。
◆流量计量：对燃气流量进行测量并换算为标准状态下的流量。
◆自控系统：对运行状况进行遥测遥讯遥控。
◆报警系统：对泄漏、故障进行报警。
◆加臭装置：将臭液加入燃气中使之具有臭味。
2、特点◆集调压、过滤、计量、安全放散等为一体，系统协调性好、可靠性高。
◆计量前后气流稳定，计量精准、可靠。
◆安装、调试简单，使用、维护方便。
◆适用于天然气、人工煤气、石油液化气及其它无腐蚀性气体。
◆扩展性好，可根据用户要求增添功能。
◆设备出厂前均经强度、气密性试验，各参数均按用户要求设定，现场操作简单、方便。
◆可无人值守，只需定期检查。
三燃气调压箱（柜）类型◆按用户类型分为：首站、门站、高中压调压站、民用区域调压柜、工业专用等。
◆按进出口压力分为：高中压、高低压、中中压、中低压。
◆按结构类型分为：橇装式、柜式、箱式。
◆按调压管路数分为：1+0、1+1、2+0、2+1、其他。
怎么保养燃气调压柜
怎么保养燃气调压柜燃气调压柜作为一种常用的燃气配件，其功能主要是调节燃气的压力、流量等参数，使燃气燃烧更加稳定、安全，避免燃气事故的发生。
但是，长期使用、经常受到环境的影响，燃气调压柜也会出现一些问题，甚至损坏。
因此，定期维护燃气调压柜，尤其是在冷季节的时候，非常必要。
那么，如何保养燃气调压柜呢？1. 定期清洗燃气调压柜表面本身不会产生太多灰尘、污垢，但长期使用之后，表面可能会被油、污水等覆盖。
这可能会对燃气调压柜的正常工作产生影响，因此需要进行定期清洗。
清洗的方法是用温水加少量中性洗涤剂将燃气调压柜表面擦拭干净，清洗完成后需要用清水将其冲洗干净，避免洗涤剂残留在表面。
2. 检查压力表燃气调压柜中的压力表是重要的检测仪器，用于检测燃气的流量和压力变化，及时调节使其符合实际需求。
因此，定期检查问题非常重要。
正常状态下，压力表的指针应该在指针范围内，并且在使用过程中不应该因为燃气调压的问题而发生任何变化。
3. 更换滤芯燃气调压柜中的滤芯是过滤燃气中杂质、净化燃气的重要部件。
长期使用后，滤芯中会积累大量的杂质，使其失去过滤功能，影响燃气的流动与使用。
因此，定期更换燃气调压柜中的滤芯非常必要。
4. 调整调压器燃气调压器用于调节燃气的压力和流量，因此调整调节器的功能也是非常重要的。
特别是在冬季天气寒冷的时候，燃气的压力和流量常常会出现变化，需要定期检查和调整调压器，使其满足实际使用需求。
5. 定期检查密封密封问题若被疏忽则极易造成危险，因燃气调压柜肯定存在着使用年限，会随着时间的增长而老化，因此定期检查密封具备重要意义。
可以通过检查密封垫是否出现裂痕、涂层是否损坏等方式，来判断燃气调压柜是否需要更换。
在对燃气调压柜保养过程中，高效、安全的维护工具和合适的维护方法同等重要，这也关系到燃气调压柜的实际使用寿命。
最后，在使用过程中，一旦发现燃气调压柜存在安全问题，立即停止使用并寻求专业的维修师傅进行排查和修理。

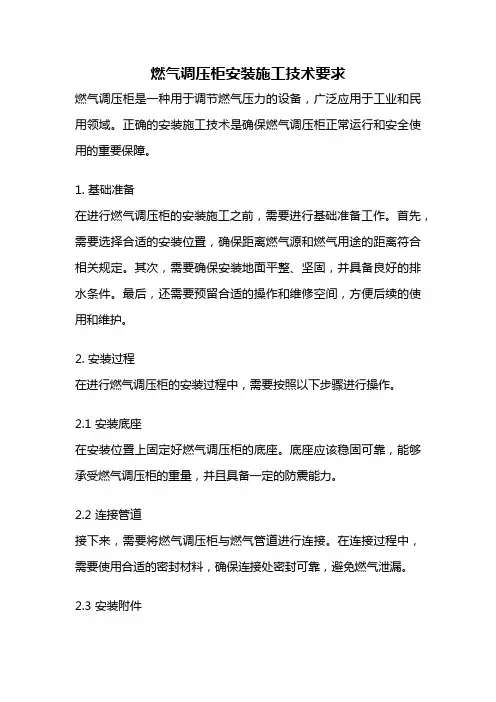

燃气调压柜安装施工技术要求
燃气调压柜安装施工技术要求燃气调压柜是一种用于调节燃气压力的设备，广泛应用于工业和民用领域。
正确的安装施工技术是确保燃气调压柜正常运行和安全使用的重要保障。
1. 基础准备在进行燃气调压柜的安装施工之前，需要进行基础准备工作。
首先，需要选择合适的安装位置，确保距离燃气源和燃气用途的距离符合相关规定。
其次，需要确保安装地面平整、坚固，并具备良好的排水条件。
最后，还需要预留合适的操作和维修空间，方便后续的使用和维护。
2. 安装过程在进行燃气调压柜的安装过程中，需要按照以下步骤进行操作。
2.1 安装底座在安装位置上固定好燃气调压柜的底座。
底座应该稳固可靠，能够承受燃气调压柜的重量，并且具备一定的防震能力。
2.2 连接管道接下来，需要将燃气调压柜与燃气管道进行连接。
在连接过程中，需要使用合适的密封材料，确保连接处密封可靠，避免燃气泄漏。
2.3 安装附件根据实际需要，还需要安装一些附件设备，如压力表、温度计等。
这些附件设备可以提供相关的监测和调节功能，确保燃气调压柜的正常运行。
2.4 接通电源在安装完燃气调压柜的基本设备后，需要将电源接通。
在接通电源之前，需要检查电源线路是否符合要求，确保接线正确、可靠，并且进行必要的接地保护。
3. 安全注意事项在进行燃气调压柜的安装施工过程中，需要注意以下安全事项。
3.1 燃气泄漏防范在安装过程中，需要密封好连接处，确保燃气不会泄漏。
如果发现燃气泄漏，应立即停止施工，并采取相应的安全措施，如通风排气、切断燃气供应等。
3.2 电源安全在进行电源接通之前，需要确保电源线路符合要求，避免因电路故障引发火灾或其他安全事故。
同时，还需要进行必要的接地保护，防止电气设备因接地不良或漏电导致触电事故。
3.3 操作规范在完成燃气调压柜的安装之后，需要进行相应的操作规范。
操作人员应熟悉设备的使用方法和安全注意事项，遵循相关的操作规程，确保设备的正常运行和安全使用。
4. 检测和验收在完成燃气调压柜的安装施工之后，需要进行相应的检测和验收工作。

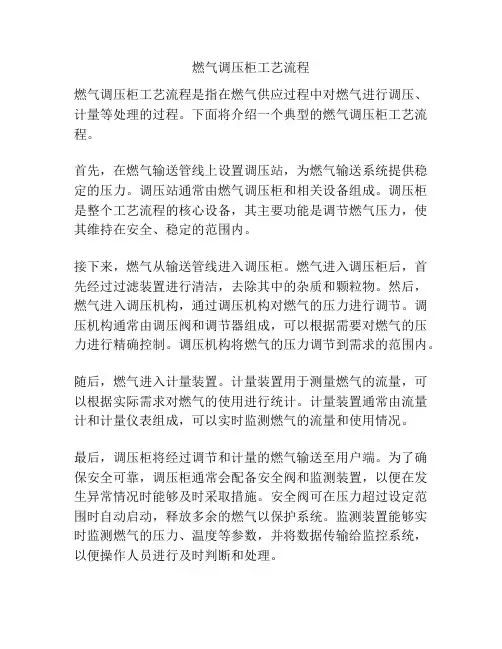

燃气调压柜工艺流程
燃气调压柜工艺流程燃气调压柜工艺流程是指在燃气供应过程中对燃气进行调压、计量等处理的过程。
下面将介绍一个典型的燃气调压柜工艺流程。
首先，在燃气输送管线上设置调压站，为燃气输送系统提供稳定的压力。
调压站通常由燃气调压柜和相关设备组成。
调压柜是整个工艺流程的核心设备，其主要功能是调节燃气压力，使其维持在安全、稳定的范围内。
接下来，燃气从输送管线进入调压柜。
燃气进入调压柜后，首先经过过滤装置进行清洁，去除其中的杂质和颗粒物。
然后，燃气进入调压机构，通过调压机构对燃气的压力进行调节。
调压机构通常由调压阀和调节器组成，可以根据需要对燃气的压力进行精确控制。
调压机构将燃气的压力调节到需求的范围内。
随后，燃气进入计量装置。
计量装置用于测量燃气的流量，可以根据实际需求对燃气的使用进行统计。
计量装置通常由流量计和计量仪表组成，可以实时监测燃气的流量和使用情况。
最后，调压柜将经过调节和计量的燃气输送至用户端。
为了确保安全可靠，调压柜通常会配备安全阀和监测装置，以便在发生异常情况时能够及时采取措施。
安全阀可在压力超过设定范围时自动启动，释放多余的燃气以保护系统。
监测装置能够实时监测燃气的压力、温度等参数，并将数据传输给监控系统，以便操作人员进行及时判断和处理。
整个燃气调压柜工艺流程实现了对燃气的调节和计量，保证了燃气供应的安全和稳定。
这套工艺流程在燃气供应系统中具有重要的作用，广泛应用于城市燃气、工业燃气等领域。
总结起来，燃气调压柜工艺流程主要包括燃气进入调压柜、过滤清洁、调压、计量和输出。
这一流程确保了燃气供应的稳定性和安全性，为燃气用户提供了可靠的能源支持。
同时，工艺流程还配备安全阀和监测装置，以监测和应对可能出现的异常情况，保障了整个系统的运行安全。
燃气调压柜安全要求
燃气调压柜安全要求燃气调压柜是燃气供应系统中重要的设备之一，具有调节供气压力、保护管道和设备安全等重要功能。
然而，由于燃气具有易燃易爆等危险性质，燃气调压柜的安全问题尤为关键。
因此，本文将从以下几个方面介绍燃气调压柜的安全要求，以保障燃气供应系统的正常运行和人员安全。
规范化设计燃气调压柜应符合国家标准和地方规定的要求，应由经过专业授权单位设计，并按照所需的性能指标、安全指标和强度计算值来计算和选择压力容器的参数。
在设计和制造过程中，应严格按照有关规范和工艺标准进行操作，确保产品质量，消除安全隐患。
定期检测燃气调压柜是高压容器，应定期检测和维护。
检测应由具备相应资格和经验的检测机构进行，周期应符合有关技术规定或标准要求。
检测内容应包括但不限于以下几个方面：•燃气调压柜的壳体、管道、法兰和密封件等的外观和内部情况。
•燃气调压柜的防爆措施是否有效，电气设备是否正常，安全阀是否有拟合动作，有无渗漏等。
对于发现的问题，应及时报告，并采取适当的措施予以解决，排除安全隐患。
安全使用燃气调压柜的使用者应按照相关技术规范和标准要求，进行安全使用和维护。
具体要求如下：•严禁在燃气调压柜室内存放易燃、易爆和腐蚀性物质，严禁在柜体表面钻孔或焊接。
•燃气调压柜应设立专人监控，并按要求设置报警器和联动设备。
在对燃气调压柜进行操作时，应由专业人员进行操作，并承担相应的安全责任。
•在对燃气调压柜进行日常维护保养时，应断开电源，防止发生电击和气体泄漏。
•在紧急情况下，应按照燃气调压柜及其相关设备的使用说明，采取相应的防护措施和应急处理措施。
如有异常情况，应及时报告并求助有关部门。
总结燃气调压柜的安全问题直接关系到供气系统的正常运行和人员生命财产安全，要求使用者和制造单位都应高度重视。
规范化设计、定期检测和安全使用是保障燃气调压柜安全的重要措施，需要制定相应的技术规范和标准，并加强管理和监督。
只有在全方位加强安全意识和管理的情况下，才能进一步提高燃气供应系统的安全性和稳定性。
燃气调压柜的流程与养护方法
燃气调压柜的流程与养护方法说实话燃气调压柜这事儿，我一开始也是瞎摸索。
先说说这燃气调压柜的流程吧。
我就把它想象成一个水流的控制系统，燃气就像水流一样。
从大的管道过来，首先是进气，就像是水从大河往小渠里流过来一样。
然后进入调压的部分，这可是关键，就好比把水压给调整到合适家里用的状态，燃气在这里压力会被调整到合适的值。
之后就是出气，就像调整好水压的水被送到各家各户。
这只是个很简单的比喻哈。
我曾经就犯过一个错，以为进气之后就直接出气了，没想到中间还得调压呢，结果就导致后来设备有点小毛病。
再聊聊养护方法吧。
我试过很多方法，有些是自己瞎琢磨的，有些是听别人说的。
定期检查是肯定要的，就像咱们定期检查家里的水龙头是不是好用一样。
我会先看看外观有没有损坏或者腐蚀的地方，特别是那些接口处，这就好比检查水管的连接处是否漏水。
这时候要特别小心，我有一次检查就不小心把一个小螺丝给弄松了，差点出问题，还好发现得早。
除了外观，里面的部件也得检查。
比如说调压器的阀芯啊这些，但是这一部分我就有点不确定了，我一般不敢乱动，都是找专门的师傅来看看。
还有清洁也很重要，要把那些灰尘啊杂质啊弄掉，这些东西要是进去了，就像沙子进了水龙头，可能会影响调节的精确性呢。
我都是拿个小刷子，轻轻把外面的灰尘扫掉，里面的话还是交给专业人士。
另外，周围的环境也得注意，要保证通风良好，就像咱们人需要呼吸新鲜空气一样，燃气调压柜也需要在一个良好的环境里工作。
我见过有的地方，调压柜周围堆满了东西，空气不流通，这样肯定是不好的。
总之呢，燃气调压柜的养护得仔细，多观察多检查准没错。
后来我又想起来一点，关于燃气调压柜的流程里，还有一些安全装置呢。
比如说超压切断装置，这个就像一个安保人员，如果压力超过了规定的范围，它就会切断气流，防止发生危险。
这个装置也要定期检查，确保万无一失。
而这又和上面说的养护方法挂勾了，在检查的时候一定要看看这个超压切断装置是不是灵敏。
就像我前面说的我会检查外观那样，这个装置的外观也得看看有没有破损等情况。
燃气调压箱(柜)使用说明书
燃气调压箱(柜)使用说明书-CAL-FENGHAI.-(YICAI)-Company One1燃气调压箱（柜）使用说明书成都科瑞尔低温设备有限公司目录一用途/范围.................................................................................................................. 错误!未定义书签。
二基本功能及特点 ....................................................................................................... 错误!未定义书签。
1、基本功能 ......................................................................................................... 错误!未定义书签。
2、特点 ................................................................................................................. 错误!未定义书签。
三燃气调压箱（柜）类型 ........................................................................................... 错误!未定义书签。
四燃气调压箱（柜）工艺流程 ................................................................................... 错误!未定义书签。
五燃气调压箱（柜）主要型号技术参数 ................................................................... 错误!未定义书签。
燃气调压柜管理制度
燃气调压柜管理制度第一章总则第一条为规范燃气调压柜的管理，确保安全生产和供气质量，保障人民生命财产安全，制定本制度。
第二条本制度适用于所有使用燃气调压柜的单位，包括生产、储存、使用燃气的企业、机构和个人。
第三条燃气调压柜是一种用于调节燃气压力的设备，其安全性直接关系到整个燃气系统的安全和稳定运行。
各单位应当加强对燃气调压柜的管理，确保其正常工作。
第四条燃气调压柜的管理应遵循“安全第一、预防为主、综合治理”的原则，全面落实责任，确保燃气供应安全稳定。
第五条燃气调压柜管理单位应当配备专职管理人员，具备相关专业知识和技能，负责燃气调压柜的日常管理工作。
第二章燃气调压柜的选择与安装第六条选用燃气调压柜应符合国家相关标准和规定，具备安全可靠的性能指标。
第七条燃气调压柜的安装位置应远离易燃易爆物品，通风良好，便于操作和维修。
第八条燃气调压柜的安装应由具备相应资质的单位或人员进行，安装过程中应遵守相关安全规定，确保安全。
第九条燃气调压柜的安装必须符合技术标准和规范，相关设计文件应经过合格认证。
第十条安装完成后，应对燃气调压柜进行全面检查和试运行，确保所有功能正常。
第三章燃气调压柜的日常管理与维护第十一条燃气调压柜管理单位应定期组织对燃气调压柜进行巡检，及时发现和排除隐患。
第十二条燃气调压柜管理单位应建立完善的维护记录和档案，对维护情况进行记录，并定期进行检查。
第十三条燃气调压柜的使用人员应经过培训，具备熟练操作和维护的能力。
第十四条燃气调压柜的维护和保养工作应按照设备说明书和相关规定执行，切勿随意更改或擅自调节。
第十五条燃气调压柜使用过程中出现异常情况时，应及时停止使用，并报告管理单位进行处理。
第四章突发事件处理与应急预案第十六条突发事件包括但不限于燃气泄漏、火灾等，燃气调压柜管理单位应编制应急预案，并定期组织演练。
第十七条突发事件发生时，应立即启动应急预案，迅速采取措施处理，避免事故扩大。
第十八条突发事件处理过程中，应保持通讯畅通，与相关单位及时协调合作，确保应急处理有效进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本课件参考资料来源于“河北华强燃气设备有限公司” 课件制作者：刘经理
Tankertanker Design
燃气调压柜概述
燃气调压（计量）站（柜、箱）作为燃气输配管网 的调压装置，可为居民小区、公福用户、直燃设备、燃气 锅炉、工业炉窑等供气。
河北华强燃气设备有限公司
Tankertanker Design
Tankertanker De+1（2路调压+1路旁通） 2+0（2路调压无旁通） 1+1（1路调压+1路旁通） 1+0（1路调压无旁通）
Tankertanker Design
燃气调压柜主要技术参数
进口压力范围P1：0.02-0.4MPa 出口压力范围P2:1-5KPa 5-30KPa 调压精度P2：≤±5% 关闭压力Pb:1.2-1.25 工作温度：-40℃~60℃ 30-150KPa
燃气调压柜主要配置
燃气过滤器、燃气调压器、安全切断阀、安全放散阀、 铸钢球阀（或蝶阀）、计量仪表、主管道及控制管路组成。
Tankertanker Design
燃气调压柜扩展功能
1.可选配流量计和压差计。 2.可选配数据采集系统。 3.可根据用户需求对调压设备采取保温增温措施。
Tankertanker Design
燃气调压柜产品特性
1.集调压（计量）过滤、安全切断、安全放散于一体。 2.设备经严格的全性能测试，使燃气调压输配运行稳定、安 全可靠。 3.设备结构设计合理、造型美观、占地省、符合环保要求， 适合室内外安装。 4.扩展性好，可根据用户需求增设燃气报警，数据采集和保 温增温系统。 5.设备安装、调试简便，使用、维护方便。 6.结构合理、功能完善、可靠性高、系统协调性好。 7.箱体材质有：钢板喷塑箱体、不锈钢箱体、彩钢板保温箱 体，可满足客户不同环境要求。 8.使用介质：天然气、人工煤气、液化石油气等其他气体。
