燃气调压柜的操作方法1、操作前检查1.1 操作人员要明确所操作天然气系统的压力等工艺参数设置要求。
1.2检查所用工具、物品是否齐全，穿戴好工作服及劳保用品。
1.3设定操作压力应遵循由高到低的原则，按步骤逐项进行。
一般设置压力顺序为：放散压力、切断压力、工作压力。
各用气场所可根据其用气特点要求和侧重保护方式的不同，调整各压力的设定值并结合工作实际调整压力设置。
2、调压器的投用2.1 确认调压器的进出口阀门已关闭。
2.2 测试切断阀的复位操作，确认切断阀设置压力正确并处于正常工作状态。
测试中切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位。
2.3 测试放散阀，确认放散阀设置压力正确并处于正常工作状态。
打开放散阀前边的控制阀门，使放散管路通畅，放散阀连接的放散管要符合安全要求。
2.4 缓慢开启进口阀门，并观察上游压力表是否在允许的压力范围,为避免出口压力表在送气时超量程损坏,可先关闭压力表下阀门,待压力稳定后再开启。
2.5 当进口压力正常后,缓慢开启调压器出口阀门,并精确调节调压器的出口压力。
2.6 缓慢开启调压器进口阀门,观察低压端压力,压力平稳后逐步全部开启调压器的进出口阀门，实现对系统供气。
2.7 低温天气投用调压器要进行排污和保温防冻等措施。
2.8 调压器初次投用要加强巡检次数并做好记录。
3、调压器的压力设定3.1 运行压力的设定3.1.1 开启进气阀门前，应仔细检查调压器的所有阀门是否处于关闭状态。
3.1.2 缓慢打开主路调压器上天然气入口阀门，并打开进气总管上压力表的控制阀门，观察压力情况。
3.1.3 在入口压力稳定状态下，打开调压器前的阀门，缓慢打开调压器的调节螺栓，直至达到出口设定压力，锁定监控调压器调节螺栓。
3.1.4 打开调压器后管路上的排气嘴，排净管路中的气体。
3.1.5 缓慢旋进或者旋出工作调压器调节螺栓，直至达到要设定的出口压力。
3.1.6 重复调试三遍，确认压力表示值与设定值相符,锁紧调节螺栓，运行压力设置完毕。
天然气调压器讲解
调压器选型
• 在调压器选型计算时，最小入口压力和最 大流量是非常重要的因素。即使在入口压 力较低或最低时，调压器也一定要能够通 过必须的流量。通常，如果有几种阀体尺 寸可满足流量要求，那么选择最小直径的 阀芯。这样可以提高出口压力的稳定性， 并减少关闭时的故障。
•设计紧凑 •维护方便 •顶部嵌入结构 •响应速度快 •调节比高 •调压精度高 •运行成本低 •应用范围广
• 为什么需要调压器
- 理想的天然气供应系统将气体从井口输送到最终用户不需要调压器； - 这样的理想供应系统得以维持的条件是用户需求恒定，矿井的供给能力恒定，同时 两者之间是一致的； - 这样的系统实际上不可能存在，为此，相应的装置-调压器-应运而生。
• 调压器的功用
调压器最大的功用是保持天然气在使用时有稳定的压力，从而保证天然气用具得到稳 定的燃空比（天然气与空气的配合比例）；天然气供应系统中使用调压器将气体压力 降低并稳定在一个能够使气体得到安全、经济和高效利用的适当水平上。
亚临界条件(P1<2P2):
KG
Q
9.48 P2 P1 P2
超临界条件(P1≥2P2):
KG Q 4.74 P1
Cg
Q
4.982 P1 sin106.78
P1 P2 P1
Q Cg
4.982 P1
典型调压器产品
典型调压器产品
由膜片和弹簧控制，适用 于经过滤净化的非腐蚀性气体， 包括天然气、人工煤气、液化 石油气等。
调压器基本原理
调压器的功用是当入口气体压力和流过的气体流量发生变化时，保持出口 压力的稳定。
天然气调压箱
天然气调压箱天然气调压箱具有自动平衡，超高低压切断、超压放散、双路调压切换，远程监控等功能。
并具有调压范围广、稳压精度高、计量准确，箱体美观大方等优点。
亚威系列调压箱广泛应用于燃气输配、小区住宅、燃气锅炉、工业窖炉及各种燃烧终端等。
主要分为：撬装式城市门站、区域调压柜、直燃式调压箱、楼栋调压箱A：楼栋调压箱广泛用于住宅小区、学校餐厅等单位供气；是低压小流量燃气调压的设备；可用于燃气、液化天然气、煤气、非腐蚀性气体的调压和稳压。
特点：1、调压稳压精度高、反应灵敏、功能齐全。
2、具有高低压切断保护及内置放散功能。
3、安装方便、维护简单、安全可靠。
4、箱体美观大方，符合小区园林建设审美要求。
B：我国城镇用直燃设备（燃气锅炉、燃气空调、燃烧机一般采用50-150mbar的低压)。
针对此类设备的用气特点,我司专门采用国内外优质的直燃式调压器,开发了系列直燃设备专用调压箱（站）。
该系列调压箱（站）针对工业用气的特点（流量骤变、启闭迅速、不间断供气）而专门设计制作。
该调压箱（站）具备过滤、调压、计量等多种功能；调压站还具有在流量范围变化大的工况条件下，反应迅速、出口压力稳定、关闭精度高等特点，能更好地满足工业和民用直燃设备的使用要求。
特点：1、调压箱主要部件有：主调压器、超压切断装置、流量计、控制仪表等均采用国内外优质名牌，以保证设备的高质量、高精度和高可靠性。
2、调压箱配有高精度过滤器，过滤精度达5μm，差压表可反映滤芯肮脏的程度，用户可及时更换滤芯。
3、调压器配备超高/低压自动切断装置及安全放散装置，当系统调压失控时，它能自动切断气源，保证系统压力稳定和安全。
4、调压箱可供双路调压，人工/自动切换，以确保系统安全可靠地连续供气。
5、调压设备经过严格的耐压及气密性试验以保系统无泄漏安全运行。
C：区域调压箱是将天然气的过滤、调压、计量、安全控制等设备集合一体；具有体积小、安装方便、功能完善、系统协调性好、安全可靠等优点。
临洮天然气标准化站场建设
临洮天然气有限公司
2011年标准化站场建设方案
一、标准化建设方案
临洮天然气有限公司辖区现有调压柜3座，全为原设备就地安装，周围无防护栏，存在安全隐患。
为此，对上述3座调压柜进行标准化改造具体做法如下：
1、地坪：开挖后30cm 3:7灰土夯填，表层做C20 15cm厚混凝土地坪。
2、墙体：砖砌三七墙后外贴防石材外墙条形瓷砖。
3、护栏：采用铁艺栅栏，砌入墙体，表面刷中油黄。
备注：围栏与调压柜门开启的距离至少为15cm。
4、柜体喷绘：按要求正反面喷绘标牌、字，具体内容及位置如下图所示。
（图标、字体大小按照实际情况决定。
）
（1）调压柜标准化视觉效果图：
（2）标牌制作：
a、亚克力表面贴抗油污贴膜，或铝板表面烤漆。
图案采用工程级金属反光膜（年限≥5年）。
b、内容可根据需要更换。
需要可组合使用，也可单独使用。
如有需要可等比例缩放。
注：“注意安全”和“严禁烟火”两种标牌每个护栏各做6块。
喷绘字体如下：
其他材料材质规格参照参照《库站标准化视觉形象识别手册》执行。
商业综合体天然气管道设计的策略
商业综合体天然气管道设计的策略发布时间：2022-11-13T01:19:58.495Z 来源：《中国建设信息化》2022年第14期作者：王魁明[导读] 城市化建设中商业综合体是其中重要的建筑结构，王魁明重庆市川东燃气工程设计研究院深圳分院 518000摘要：城市化建设中商业综合体是其中重要的建筑结构，其中包括商业办公、会展、文体、娱乐等多种不同的元素。
各种元素间互相补充，形成一种多元化的商业综合结构。
随着城市的快速发展，商业综合体的建设数量也随之增加。
商业综合体的体量比较大，结构复杂，对天然气设计的要求不断提升。
本文主要对商业综合体天然气管道的设计特点和设计方案进行分析，探究合理的管道设计策略。
关键词：商业综合体；天然气管道；设计；特点；策略城市商业综合体指的是城市商业、展览、餐饮、交通、娱乐、居住等多种元素结合在一起的建筑体，形成一个功能互动，互相依存的多功能结合体。
城市商业综合体的建设，有利于转变城市商圈的发展模式，为城市提供更优化的服务。
城市综合体一般位于城市的核心商业圈，复杂的结构和地理位置对城市商业综合体的燃气工程提出更高的要求。
城市商业综合体的天然气用气与传统住宅的用气方式不同，用气点多，不规律，用量大，使管道的设计难度也进一步提升。
一、商业综合体天然气管道特点（一）用气的体量大城市商业综合体是一个结构复杂，功能丰富的建筑体，是基于住宅、餐饮、娱乐、商务等为一体的建筑模式，对天然气的需求量比较大。
而且由于建筑体结构的功能不同，用气点分散，因此天然气管道的结构也比较复杂，对管径的大小以及走向的设计都需要谨慎[1]。
同时对设备的压力等方面也存在不同的需求，针对某些特殊的安装位置需要多种不同的调压设备，保证设备参数满足不同的天然气用户需求。
此外，商业综合体一般都建设在城市的中心，在建筑设计规划前需要先预留安装空间，建筑完成后再以功能区为基础设计安装位置，使设计难度进一步加大。
（二）结合面积策划气量商业综合体天然气管道的设计和规划中，对天然气的供气量需要结合商业综合体建筑的面积计算用气量。

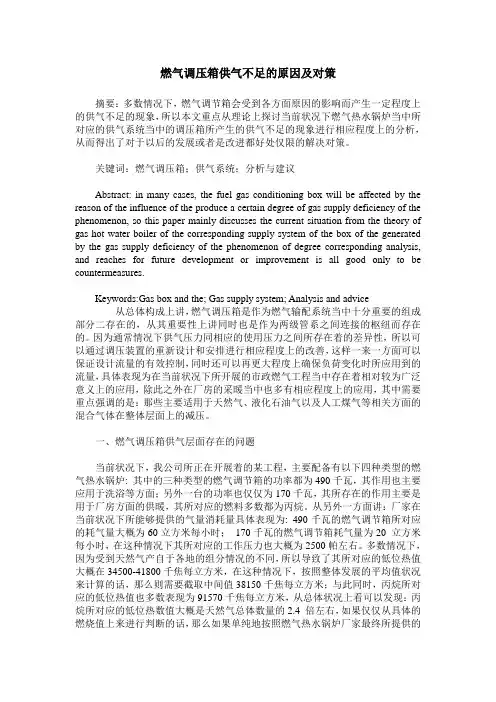

燃气调压箱供气不足的原因及对策
