玻璃、塑料及陶瓷材料的宝石仿制品

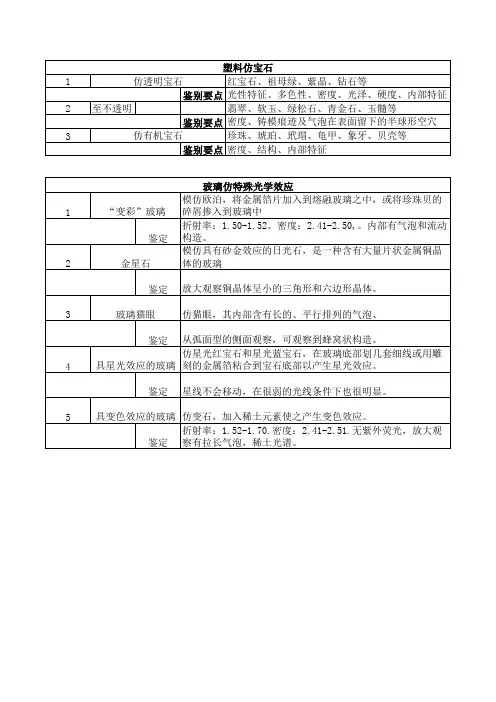

人造重点—塑料及玻璃仿宝石的种类和鉴别 未打印
塑料仿宝石 仿透明宝石 红宝石、祖母绿、紫晶、钻石等 鉴别要点 光性特征、多色性、密度、光泽、硬度、内部特征 仿半透明至不透明宝石 翡翠、软玉、绿松石、青金石、玉髓等 鉴别要点 密度、铸模痕迹及气泡在表面留下的半球形空穴 仿有机宝石 珍珠、琥珀、玳瑁、龟甲、象牙、贝壳等 鉴别要点 密度、结构、内部特征
1
“变彩”玻璃 鉴定
2
金星石 鉴定
玻璃仿特殊光学效应 模仿欧泊，将金属箔片加入到熔融玻璃之中，或将珍珠贝的 碎屑掺入到玻璃中 折射率：1.50-1.52。密度：2.41-2.50,。内部有气泡和流动 构造。 模仿具有砂金效应的日光石，是一种含有大量片状金属铜晶 体的玻璃 放大观察铜晶体呈小的三角形和六边形晶体。 仿猫眼，其内部含有长的、平行排列的气泡、
3
玻璃猫眼 鉴定
4
从弧面型的侧面观察，可观察到蜂窝状构造。 仿星光红宝石和星光蓝宝石，在玻璃底部划几套细线或用雕 具星光效应的玻璃 刻的金属箔粘合到宝石底部以产生星光效应。 鉴定 星线不会移动，在很弱的光线条件下也很明显。
5
Hale Waihona Puke 具变色效应的玻璃 仿变石，加入稀土元素使之产生变色效应。 折射率：1.52-1.70.密度：2.41-2.51.无紫外荧光，放大观 鉴定 察有拉长气泡，稀土光谱。
五种比较常见的琥珀仿制品

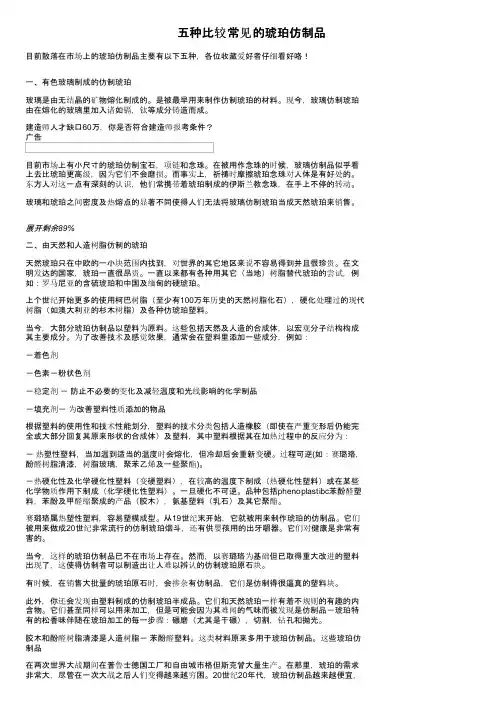

五种比较常见的琥珀仿制品目前散落在市场上的琥珀仿制品主要有以下五种，各位收藏爱好者仔细看好咯！一、有色玻璃制成的仿制琥珀玻璃是由无结晶的矿物熔化制成的。
是被最早用来制作仿制琥珀的材料。
现今，玻璃仿制琥珀由在熔化的玻璃里加入诸如镉，钛等成分铸造而成。
建造师人才缺口60万，你是否符合建造师报考条件？广告目前市场上有小尺寸的琥珀仿制宝石，项链和念珠。
在被用作念珠的时候，玻璃仿制品似乎看上去比琥珀更高级，因为它们不会磨损。
而事实上，祈祷时摩擦琥珀念珠对人体是有好处的。
东方人对这一点有深刻的认识，他们常携带着琥珀制成的伊斯兰教念珠，在手上不停的转动。
玻璃和琥珀之间密度及热熔点的显著不同使得人们无法将玻璃仿制琥珀当成天然琥珀来销售。
展开剩余89%二、由天然和人造树脂仿制的琥珀天然琥珀只在中欧的一小块范围内找到，对世界的其它地区来说不容易得到并且很珍贵。
在文明发达的国家，琥珀一直很昂贵。
一直以来都有各种用其它（当地）树脂替代琥珀的尝试，例如：罗马尼亚的含硫琥珀和中国及缅甸的硬琥珀。
上个世纪开始更多的使用柯巴树脂（至少有100万年历史的天然树脂化石），硬化处理过的现代树脂（如澳大利亚的杉木树脂）及各种仿琥珀塑料。
当今，大部分琥珀仿制品以塑料为原料。
这些包括天然及人造的合成体，以宏观分子结构构成其主要成分。
为了改善技术及感觉效果，通常会在塑料里添加一些成分，例如：－着色剂－色素－粉状色剂－稳定剂－防止不必要的变化及减轻温度和光线影响的化学制品－填充剂－为改善塑料性质添加的物品根据塑料的使用性和技术性能划分，塑料的技术分类包括人造橡胶（即使在严重变形后仍能完全或大部分回复其原来形状的合成体）及塑料，其中塑料根据其在加热过程中的反应分为：－热塑性塑料，当加温到适当的温度时会熔化，但冷却后会重新变硬。
过程可逆(如：赛璐珞，酚醛树脂清漆，树脂玻璃，聚苯乙烯及一些聚酯)。
－热硬化性及化学硬化性塑料（变硬塑料），在较高的温度下制成（热硬化性塑料）或在某些化学物质作用下制成（化学硬化性塑料）。
这几种是仿冒和田玉的材料大家看清楚了
这几种是仿冒和田玉的材料大家看清楚了玉石一直以来就是大家所熟悉的首饰品，由于玉石价值较高，这给一些不良商家有机可乘的机会，用其他低价材质冒充和田玉卖给大家，那我们怎么识别仿冒玉石呢？下面就看看这几种是玉石市场常见的假李逵。
1.大理岩玉这种玉石颜色呈白色，光泽是蜡状光泽，内部结构为水线状、条纹状。
2.水石这种玉石主要成分是石英岩，其硬度较高，但脆性强，易断裂。
内部结构是颗粒状。
颜色呈苍白的颜色，光泽看上去较干涩。
3.乳化玻璃这是一种纯粹的仿冒品，是人工仿照和田玉用玻璃合成的。
它没有明显的结构，用肉眼可以看见内部有气泡。
人造仿制品由于没有和田玉的矿物成分和物理性质，在测试仪器下没有光学反应，一经鉴定便知真伪。
还有染色、沁色、增润、增亮、作旧、防旧等等作伪方法，多看多比较，就能区别出来。
点睛阁珠宝专家说：人造仿制品成本低廉。
再高明的人造仿制品，也会留下痕迹，识别时与和田玉的特性比较即可：人造仿制品是均匀的纯白色，有死板呆滞的感觉;没有和田玉的滋泽温润，精光外露，缺乏晶灵感;天然的和田玉“无瑕”者极少，人造仿制品很难制作出天然的瑕疵，如是料石则常有气泡，有贝壳状断口;手感轻飘;硬度不同，如塑料制作者硬度更低。
也就是说。
假的就是假的，做得再真，也无法和真玉相比较。
随着科技的发展,古玉作伪手法更是常换常新,比如用氢氟酸处理,这种假玉器不但耗费钱财,更重要的是会危害健康,甚至使中枢神经受损。
所以在选购玉石的时候要注意，不要贪图便宜，不要在旅游景点购买，要在正规，有影响的品牌店购买。
本文由广州点睛阁珠宝提供，点睛阁珠宝产品涵盖：银饰，水晶，石榴石，碧玺，青金石，蜜蜡，葡萄石，虎眼石，琥珀，托帕石，月光石，海蓝宝，珍珠，欧泊，玛瑙，翡翠，玉器等彩色珠宝。
以及各种文玩手串，佛珠等等。
无所不能，“和田玉玻璃”的造假

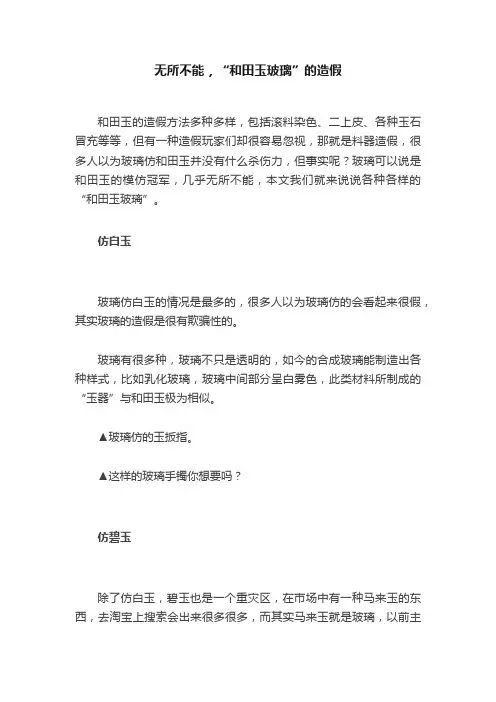

无所不能，“和田玉玻璃”的造假和田玉的造假方法多种多样，包括滚料染色、二上皮、各种玉石冒充等等，但有一种造假玩家们却很容易忽视，那就是料器造假，很多人以为玻璃仿和田玉并没有什么杀伤力，但事实呢？玻璃可以说是和田玉的模仿冠军，几乎无所不能，本文我们就来说说各种各样的“和田玉玻璃”。
仿白玉玻璃仿白玉的情况是最多的，很多人以为玻璃仿的会看起来很假，其实玻璃的造假是很有欺骗性的。
玻璃有很多种，玻璃不只是透明的，如今的合成玻璃能制造出各种样式，比如乳化玻璃，玻璃中间部分呈白雾色，此类材料所制成的“玉器”与和田玉极为相似。
▲玻璃仿的玉扳指。
▲这样的玻璃手镯你想要吗？仿碧玉除了仿白玉，碧玉也是一个重灾区，在市场中有一种马来玉的东西，去淘宝上搜索会出来很多很多，而其实马来玉就是玻璃，以前主要用来仿翡翠，现在仿和田玉的比较多，而且很多都仿的特别像。
▲这是比较假的玻璃手镯。
▲这个就比较像一些，颜色看上去也比较漂亮。
但下面几张呢？▲如果把体积缩小，这样的玻璃制品你有信心识别出来吗？▲什么？没结构？那这件呢？上图看起来很像碧玉，有颜色的变化，看起来很像是一种结构，但其实是颜色的错觉。
▲看这个吊坠，一个美丽的陷阱。
仿青玉青玉跟碧玉的造假很类似，只不过仿青玉的玻璃看起来颜色更深一些。
不过虽然可以模仿出颜色，但青玉的细腻是玻璃模仿不出来的。
仿墨玉虽然仿墨玉的技术不是太高，但造假也有的，比如上图。
▲这个也是玻璃的，而且表面还有颗粒，相信这种“墨玉”打灯的话也是白色的。
仿青花玻璃仿青花是比较困难的，因为是两种颜色的结合，而且要结合的好。
但这也难不倒造假者。
▲上面这件是很普通的造假，虽然可以勉强说是青花，但看起来很假。
但也有一些比较高级的青花料器，比如下面这件：▲黑白分明，纯黑如漆，白度一级，有棉点有花，几乎可以乱真了。
▲但切口后断口整齐，非玉石的参次状。
是人工合成料的！仿翠青翠青玉跟翡翠很相似，只不过没有翡翠的透，玻璃仿翡翠的有很多，所以仿翠青也是正常的，只不过仿翠青的东西看起来都不是很真。
仿宝石的名词解释
仿宝石的名词解释
仿宝石是一种人工合成的宝石,其外观和天然宝石相似,但化学成分和物理性质却不同。
它们通常是由塑料、玻璃、金属等材料经过仿生学设计制造而成。
仿宝石在市场上非常受欢迎,因为它们通常比天然宝石便宜,颜色、光泽、透明度和形状都可以通过人工技术进行模仿。
仿宝石的定义可以从不同角度解释。
从物理学角度来看,它们是由不同材料制成的,具有不同的密度、硬度、折射率、热传导率等物理性质。
从化学角度来看,它们是一种合成材料,其化学成分和天然宝石不同,因此不具备天然宝石的化学性质。
近年来,随着仿宝石技术的不断发展,它们的外观和品质也在不断提高。
仿宝石可以制造出各种不同形状、颜色、光泽和纹理的宝石,能够满足不同消费者的需求。
同时,仿宝石的制造过程也具有很高的可持续性,减少了对天然宝石资源的开采和破坏。
除了作为一种装饰品,仿宝石还可以被用于各种工业应用,例如电子、光学、医疗等。
它们可以作为光学元件,用于制造显示器、激光器、显微镜等电子设备。
同时,仿宝石的高强度和耐磨损性质也使其成为医疗领域中的重要材料,例如手术刀、医疗器械等。
仿宝石是一种具有广泛应用前景的人工合成宝石,其外观和品质的不断提高,将为人们带来更多的选择和需求。
同时,随着仿宝石技术的不断进步,它们也将成为未来宝石市场的重要组成部分。
玻璃、塑料及陶瓷材料的宝石仿制品
一、玻璃从1500年埃及人发明玻璃至今，玻璃一直是最常用的仿制宝石材料。
尤其现在，玻璃的品种千变万化，几乎可用来仿任何天然宝石，特别是在模仿大多数无机宝石时，具有相当的迷惑性。
玻璃的制作工艺已经十分成熟。
一般透明宝石的玻璃仿制品是将传统的玻璃熔融并加入适当的材料而制得的。
它具有与被仿制宝石相似的颜色、透明度、折射率、密度和某些特殊的光学效应等。
玻璃的熔化通常是在燃气炉窑的陶瓷坩埚中进行的。
当加入适当材料的玻璃熔化后，可将其熔融液倒入模子，通过对模子施压以获得所需的形状。
在铸模过程中，由于不均匀收缩会在表面留下收缩凹坑。
膜子的结合部位也会留下铸模痕。
玻璃品种的类型的性质与加入的特殊材料有关。
加入不同的着色剂，玻璃仿制品可呈现不同的颜色，甚至显示变色效应。
如加入氧化铜，玻璃呈红色；加入氧化钴，玻璃呈蓝色。
如果在玻璃中添加稀土成分，则可提高其折射率，甚至可制得折射率大于1.80的稀土玻璃，从而增强了玻璃仿制品的光泽。
若同时加入铅或铊，可提高仿制品的色散及相对密度。
1．玻璃的宝石学性质化学组成：按其成分可划分两大类型。
无铅玻璃（冕牌玻璃）：由二氧化硅及少量钠、钙的氧化物组成。
主要用作窗、瓶及光学透镜等。
铅玻璃（燧石玻璃）：由二氧化硅及少量钾、铅的氧化物组成。
由于铅的加入，玻璃的折射率、色散增高了，但硬度也因此降低。
主要用于仿宝石。
为了产生特征的颜色，还可加入一些致色元素。
如为了获得红、绿、蓝色等，常加入Se、Cr、稀土或钴等元素。
物理性质光泽：玻璃光泽；透明度：透明至不透明；导热性：较差，触感较晶体温，但比塑料凉；断口：贝壳状断口；硬度：5±；相对密度：2.0-4.2；颜色：无色及任何色；折射率：大多在1.44-1.70范围内。
也有超出此范围的品种，最高者可达1.95。
但大于1.70的玻璃较软，很少用于仿宝石。
光性：单折射，偏光镜下常显异常消光，如“扭动的黑十字”。
光谱：彩色玻璃由于所采用的致色元素不同，其吸收光谱也很不一样。
以假乱真的人工宝石
以假乱真的人工宝石五花八门的人造宝石众所周知，由于天然宝石美丽而稀少，倍受人们的青睐，因而它的价格十分昂贵，于是天然宝石也成了一种财富的象征。
财富并非人人都可拥有，但爱美之心却驱使人们一直在寻求一些易于生产而价值低廉、同时又与天然宝石基本相同或相仿的材料。
这些完全或部分由人工生产或制造的、用于制造首饰及装饰品的宝石材料称为人工宝石。
从分类学的角度讲，根据人为因素的差异以及产品的具体特点，可将人工宝石划分为合成宝石、人造宝石、拼合宝石及再造宝石。
合成宝石指部分或完全由人工制造的晶质或非晶质材料，这些材料的物质性质、化学成分及晶体结构与相应的天然宝石基本相同，如合成红宝石与天然红宝石的化学成分均为Al2O3(三氧化二铝)，其中含有微量元素Cr(铬)，它们具有相同的折射率和硬度。
人造宝石指人工制造的晶质或非晶质材料，然而这些材料没有天然的对应物，如人造钛酸锶，迄今为止自然界中还未发现此种化合物。
合成宝石与天然宝石的最大区别就是其生成的材料是否有天然对应物。
拼合宝石指由两种或两种以上材料经人工方法拼合在一起,在外形上给人以整体琢型印象的宝石,如目前流行的一种蓝宝石刻面琢型的拼合宝石,常常上部为合成蓝宝石,下部为天然蓝宝石,两者之间用树脂粘合,看上去像一个完整的刻面宝石。
再造宝石由一些天然宝石的碎块、碎屑经人工熔结后制成。
常见的有再造琥珀、再造绿松石等。
从合成的方法上讲，一般人工宝石合成的方法有三大类。
第一，将希望获得的晶体的组成成分的粉末按正确的比例混合熔化，然后冷却熔融物质，并在受控条件下结晶。
比如合成红宝石，就要将含有Ｃr的Al2O3粉末熔化,然后使其冷却结晶形成红宝石晶体。
第二，从溶液中结晶，即将相应的化学组分溶解于液体中，在受控条件下使获得的晶体生长、形成。
比如合成水晶，就是将石英溶解于含有矿化剂的水溶液中，通过温度和压力变化使得水晶在溶液中结晶生长。
第三，在高温高压下结晶，即将相应的化学组分放置在高温高压反应腔内，在受控条件下，获得结晶体。
常见仿宝石材料
（1）、玻璃猫眼
制作方法：采用加热的方式将大量密集平 行排布（猫眼效应形成的必要条件）的 玻璃管熔成平行管，再将平行管制成珠 形、水滴形、平形、柱形等。 鉴定方法：从垂直于眼线的方向观察，可 见类似于蜂窝状的四边形或六边形交织 网（见下页图）
(2)、具砂金效应的玻璃仿制品
“金星石”是一种含有大量粉状金属铜晶 体的无色玻璃，由于其中的褐色金属铜 晶体使材料整体产生褐色并呈现出闪烁 的砂金效应。常用于仿天然的具有砂金 效应的日光石（奥长石）和拉长石。 鉴定方法：在显微镜下，铜的晶体呈小的 三角形和六边形晶体。
三、合成立方氧化锆（CZ）
英文名：Cubic Zirconia，简称CZ。 化学成分：主要为ZrO2,另加其它致色元素。 光学性质：因所加致色元素不同，可呈无 色、粉色、红色、黄色、橙色、蓝色和 黑色等；亚金刚光泽，透明；折射率为 2.15（+0.03）。 无色CZ，在长、短波紫外线下都会有橙到 黄色荧光。
象牙仿制品：醋酸纤维素是最常用的仿象牙 的材料。尽管把薄塑料片粘在一起能产生 纹路，但真象牙 的纹路比较复杂， 不会这么有规则。
塑料龟甲仿制品：龟甲具有塑料能模仿 的物理性质，颜色分布是最可靠的鉴定 特征，在显微镜或放大镜下，龟甲的斑 纹则由密集的圆点状球形有色点组成。 而塑料仿制品中的颜色显斑块和条带产 出，而没有斑点的迹象。 塑料琥珀仿制品：琥珀的比重小于大多 数仿制品的比重，琥珀在盐水溶液（7克 盐放入50ml的水中）里，刚好浮起，而 大多数塑料仿制品将沉没下去，琥珀碎 片在燃烧时发出一种芳香气味，与塑料 加热时的气味不同。
3、光泽和断口 大多数玻璃表面和断口为“玻璃光泽”， 某些铅含量较高的玻璃常呈“亚金刚光 泽”。 玻璃的断口一般为贝壳状（见下页图）。 含有铜晶体的仿金星石玻璃可能由于包裹 体的作用而成参差状或锯齿状断口（又 如玻璃猫眼）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、玻璃从1500年埃及人发明玻璃至今，玻璃一直是最常用的仿制宝石材料。
尤其现在，玻璃的品种千变万化，几乎可用来仿任何天然宝石，特别是在模仿大多数无机宝石时，具有相当的迷惑性。
玻璃的制作工艺已经十分成熟。
一般透明宝石的玻璃仿制品是将传统的玻璃熔融并加入适当的材料而制得的。
它具有与被仿制宝石相似的颜色、透明度、折射率、密度和某些特殊的光学效应等。
玻璃的熔化通常是在燃气炉窑的陶瓷坩埚中进行的。
当加入适当材料的玻璃熔化后，可将其熔融液倒入模子，通过对模子施压以获得所需的形状。
在铸模过程中，由于不均匀收缩会在表面留下收缩凹坑。
膜子的结合部位也会留下铸模痕。
玻璃品种的类型的性质与加入的特殊材料有关。
加入不同的着色剂，玻璃仿制品可呈现不同的颜色，甚至显示变色效应。
如加入氧化铜，玻璃呈红色；加入氧化钴，玻璃呈蓝色。
如果在玻璃中添加稀土成分，则可提高其折射率，甚至可制得折射率大于1.80的稀土玻璃，从而增强了玻璃仿制品的光泽。
若同时加入铅或铊，可提高仿制品的色散及相对密度。
1．玻璃的宝石学性质化学组成：按其成分可划分两大类型。
无铅玻璃（冕牌玻璃）：由二氧化硅及少量钠、钙的氧化物组成。
主要用作窗、瓶及光学透镜等。
铅玻璃（燧石玻璃）：由二氧化硅及少量钾、铅的氧化物组成。
由于铅的加入，玻璃的折射率、色散增高了，但硬度也因此降低。
主要用于仿宝石。
为了产生特征的颜色，还可加入一些致色元素。
如为了获得红、绿、蓝色等，常加入Se、Cr、稀土或钴等元素。
物理性质光泽：玻璃光泽；透明度：透明至不透明；导热性：较差，触感较晶体温，但比塑料凉；断口：贝壳状断口；硬度：5±；相对密度：2.0-4.2；颜色：无色及任何色；折射率：大多在1.44-1.70范围内。
也有超出此范围的品种，最高者可达1.95。
但大于1.70的玻璃较软，很少用于仿宝石。
光性：单折射，偏光镜下常显异常消光，如“扭动的黑十字”。
光谱：彩色玻璃由于所采用的致色元素不同，其吸收光谱也很不一样。
例如由钴致色的蓝色玻璃显钴谱，540、580、635nm三个吸收带，其中中间的吸收带较窄。
以稀土元素致色的彩色玻璃显稀土谱，由一系列清晰的吸收线组成2个吸收带分别于黄、绿区。
红色硒玻璃则显示红区以下全吸收的特征。
荧光：大多数玻璃在短波紫外光下呈浅绿色，而在长波下惰性。
图 10-1 玻璃中的气泡、旋涡纹内部特征：常含气泡、旋涡纹（图10-1）及某些人工添加物，如星彩玻璃中的规则铜片（图10-2）。
表面特征：常有模制痕。
铸模的小面型玻璃宝石，刻面棱十分圆滑，小面有收缩凹坑。
特殊光学效应：有些玻璃品种可显猫眼效应、砂金效应、变彩效应等。
图10-2 星彩玻璃中的规则铜片玻璃内部原子结构是无序的，属非晶质。
因而不具晶体的方向性特性，如解理、双折射、多色性等。
由于化学组成的变化，其物理性质也随之变化。
2．常见的玻璃仿制品及其鉴别A..仿透明宝石的玻璃品种玻璃常用作红宝石、蓝宝石、祖母绿、海蓝宝石、橄榄石等透明宝石的仿制品。
它可以具有与所仿宝石十分相似的颜色，但其特征的内含物与所仿宝石不同的折射率、光性、相对密度及光谱是鉴别它的关键。
（1）表面及内部特征：模制的玻璃表面模制痕、圆滑的刻面棱、收缩的凹坑。
玻璃内部常可见气泡、旋涡纹。
天然透明宝石除天然玻璃外，很少能见到单气相包体。
天然宝石常显示矿物晶体包体、气液相包体等，这些在玻璃中见不到。
某些天然透明宝石因有较大的双折射率，在放大下可见刻面棱重影，而玻璃中见不到。
（2）折射仪：通常与所仿宝石的折射率或光性不同，且为单折射。
玻璃折射率一般为1.45-1.70，而在此范围内常见的透明天然无机宝石都是双折射的。
（3）异常双折射：玻璃在偏光镜下显全消光或扭动的无干涉圈的黑十字的异常消光；双折射的天然透明宝石可显示一轴晶或二轴晶干涉图。
（4）多色性：玻璃不显色性，但某些有色的双折射透明宝石可显多色性。
（5）吸收光谱：玻璃不显示所仿宝石的典型光谱。
（6）荧光：通常显示与所仿宝石不同的荧光特征。
B．玻璃拼合石有时玻璃与其他材料组合在一起构成拼合石。
拼合石经底部封闭式镶嵌后很有迷惑性，尤其当它的冠部与所仿材料相同时。
拼合石的主要识别特征为：图 10-3 以石榴石为顶的拼合石的光泽差异（1）从侧面经放大观察可见拼合缝、分层现象。
冠部与亭部的颜色（浸在水中更加明显）、光泽不同。
（2）从台面观察易见台面在拼合面的反射像，压扁的气泡和变质的胶。
改变焦距可发现从上向下内部特征的突然变化或完全不同类型的内含物，如在冠部见到大量金红石针而在亭部出现大量气泡。
（3）冠部与亭部的折射率不同。
（4）分光镜下显示与所仿宝石不同的光谱。
（5）在紫外光下，冠部与亭部的荧光反应不同。
（6）静水称重获得的相对密度与所仿宝石不同。
（7）台面朝下放在白纸上，亭部不为红色的以石榴石为顶的二层石，可见有红圈效应。
图 10-4 以石榴石为顶的拼合石（8）在折射仪上见有红旗效应者为拼合石。
C. 仿玛瑙和玉髓的玻璃品种除了上述一般的特性外，主要依据条带结构及偏光镜下的反应来识别。
玻璃常显示强烈弯曲的色带和不规则的颜色斑块。
玛瑙的平行条带波动舒缓，或呈角度相接。
半透明的玻璃在偏光镜下会全消光，而玛瑙为全亮。
用强光照射可见玻璃中的气泡。
D.仿翡翠的脱玻化玻璃图10-6 欧泊的玻璃仿制品脱玻化玻璃是一种部分结晶的玻璃。
约于二十世纪七十年代由东京Iimori实验室生产出作为高档翡翠的仿制品，并以Meta-Jade（脱水玉，变玉）, Victoria stone（维多利亚石）或Kinga-stone的名称投放市场。
有不同颜色和脱玻化程度的品种。
尽管这种材料具有高档翡翠的外观，但不显示翡翠的折射率、相对密度、光谱及解理特征，而且内部含有树枝状、羊齿脉状雏晶集合体，在放大镜下即可见（图10-5）。
E、仿欧泊的斯洛卡姆石（Slocum stone）斯洛卡姆石是七十年代由美国John Slocum研制并投放市场的一种欧泊的玻璃仿制品。
这种仿制品是利用一种可控沉积过程生产的含钙、钠和镁的硅酸盐玻璃。
其内部具有箔片状薄层结构，薄层厚度为0.3 m。
光在通过这些薄层时发生干涉和衍射形成类似欧泊的变彩。
是欧泊最好的仿制品之一。
但在一个方向见到的变彩比其它任何方向看到的都好，且在与此垂直的方向用透射光可见很小的绿色斑块，而这些特征在天然欧泊中见不到。
通过放大可见其中的气泡、旋涡纹和一些破裂或褶皱的箔片。
折射率为1.49至1.50，比重较大，2.4至2.5。
F．星彩玻璃一般为褐红色，用来仿日光石。
偶见深蓝色品种用于仿青金岩。
在放大镜下可见大量不透明的三角形、六边形等规则形态的金属铜片。
这些铜片在反射光下显强的金属光泽，透射光下不透明。
而日光石中的橙色内含物赤铁矿是半透明的。
这些铜片是加在玻璃中的加入的氧化铜在随后的退火过程中被还原形成的。
图10-7 玻璃猫眼的蜂窝状结构G、玻璃猫眼最初由美国Cathay公司生产，故得名卡谢猫眼（Cathay stone）。
它是由几种不同玻璃的光纤以立方或六方的形式排列并熔结在一起称“光纤面板”，每平方厘米内有150000根光纤，能产生极好的猫眼效应。
折射率1.8，比重4.58，摩氏硬度6。
现在，这种材料大量地用于装饰品中，几乎各种颜色都有。
大多为鲜艳的红、绿、蓝、黄、橙、紫或白色。
因与自然界猫眼宝石完全不同的颜色让人一看就会怀疑。
但黄褐色玻璃猫眼的颜色与金绿宝石猫眼、石英猫眼的颜色十分相似。
不过，用放大镜观察其亮带两侧面便可发现典型的蜂窝状结构，这是玻璃猫眼的诊断性特征。
目前市场上出现了不少仿白玉的半透明玻璃。
这种材料经做假用来仿古白玉，如子岗牌，这种材料常为半透明至微透明，用强光照射不难揭示其内的气泡。
其相对密度亦较软玉低。
二、塑料塑料与大多数无机宝石的物理性质相去甚远，所以很少用来仿除欧泊以外的其他无机宝石。
但塑料的光泽、比重、硬度、导热性等许多物理性质与有机宝石相近，因而常用于仿有机宝石，且具有较强的迷惑性。
塑料实际上与合成树脂没有明显区别。
树脂是由一种非晶质或粘滞液体物质组成的天然或合成的有机化合物。
天然树脂呈黄到褐色、透明至半透明，是易熔、易燃的有机物，形成于植物分泌物中，包括松香、硬树脂、琥珀等。
琥珀是一种石化了的天然树脂，也是最硬的天然树脂。
合成树脂由一大类合成产品构成，它们具有天然树脂的某些物理性质，但在化学组成上不同。
合成树脂可划分为两大类，即热塑性树脂和热固性树脂。
前者在热处理后仍为塑性，而后者经加热后变得难溶。
塑料主要用于仿制珍珠、欧泊和琥珀，很少用于仿制透明宝石。
多数塑料仿制品采用铸模成型，有时也用于宝石的优化处理，如贴膜、背衬和表面涂层。
1、塑料的宝石学性质化学成分：塑料主要由碳氢化合物组成。
为了获得不同的物理性质和外观特征，可以添加一些其他成分。
导热性：差，有温感；光泽：透明－不透明；颜色：可呈各种颜色；硬度：1.5-3，钢针可刺入；可切性：可切，易削成片；折射率：1.55-1.66；光性：单折射，正交偏光镜下可显异常双折射；相对密度：1.05-1.55，有的高于此范围；内部特征：常含气泡、旋涡纹，或显示弯曲的颜色条带；热针测试：塑料在热针测试中，因品种不同可发出辛辣味、醋味、水果香味、烧牛奶味等；表面特征：可显示模制痕、圆滑的刻面棱及收缩凹坑；因成分上的差异，不同塑料品种的物理性质也有些不同（表10-1）。
塑料内部原子结构是无序的，所以不具有晶体所特有的方向性物理性质。
2、塑料品种类型表10-1 各种塑料的主要鉴定特征A、有机玻璃有机玻璃又称聚甲基丙烯酸甲酯。
是透明如玻璃的无色塑料。
折射率1.50，比重1.18，质轻，摩氏硬度2，易切。
不易破裂，耐稀酸、稀碱，难溶于乙醇和汽油，溶于丙酮等。
热针探触或燃烧有水果香味。
因高度透明常用于制造光学仪器、照明工具，及日常用品。
在珠宝业常用于生产廉价的珠子和仿制珍珠的核，加入色料可制成各种颜色以模仿彩色宝石。
B、聚苯乙烯聚苯乙烯由苯乙烯聚合而成。
一种无色、无味，透明的塑料。
耐水、耐油，并具良好的绝缘性，易溶于许多有机溶液如二碘甲烷。
耐热性差，易老化。
折射率１.５９，比重１.０５，易切。
主要用作塑料制品（绝缘材料、日用品）。
加入色料可浇铸制成刻面宝石。
C、氨基树脂氨基树脂是含有氨基的化合物与甲醛缩合而成的树脂状物质的总称。
工业规模生产的主要品种有脲醛树脂、三聚氰胺甲醛树脂和苯胺甲醛树脂等。
性硬而脆，为了改善制品的性能和外观，加工时需要加入各种填料，如纤维素、锦纶丝、棉花、木粉、云母、石棉、金属粉等各种无机物，以提高制品的机械性能、耐高温、韧性、透明度和光泽。
可制成黏合剂、漆料，广泛用于机械制造和日常用品的生产。
也可用于制作宝石仿制品。
D、氨基塑料氨基塑料为电木的改进产品。
