外部按键中断延时控制LED设计

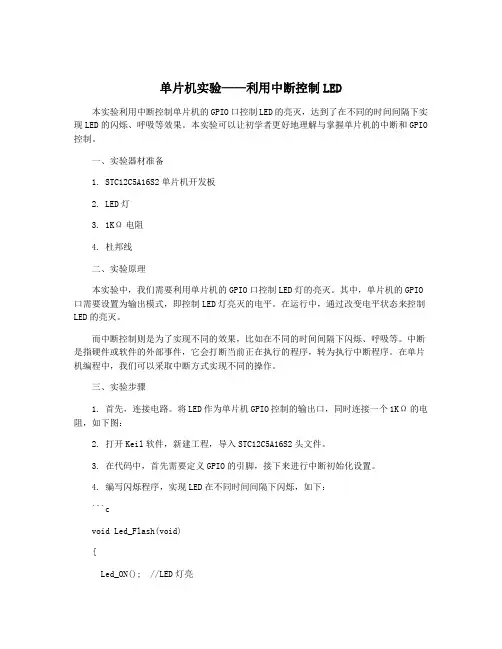

单片机实验——利用中断控制LED
单片机实验——利用中断控制LED本实验利用中断控制单片机的GPIO口控制LED的亮灭，达到了在不同的时间间隔下实现LED的闪烁、呼吸等效果。
本实验可以让初学者更好地理解与掌握单片机的中断和GPIO 控制。
一、实验器材准备1. STC12C5A16S2单片机开发板2. LED灯3. 1KΩ电阻4. 杜邦线二、实验原理本实验中，我们需要利用单片机的GPIO口控制LED灯的亮灭。
其中，单片机的GPIO 口需要设置为输出模式，即控制LED灯亮灭的电平。
在运行中，通过改变电平状态来控制LED的亮灭。
而中断控制则是为了实现不同的效果，比如在不同的时间间隔下闪烁、呼吸等。
中断是指硬件或软件的外部事件，它会打断当前正在执行的程序，转为执行中断程序。
在单片机编程中，我们可以采取中断方式实现不同的操作。
三、实验步骤1. 首先，连接电路。
将LED作为单片机GPIO控制的输出口，同时连接一个1KΩ的电阻，如下图：2. 打开Keil软件，新建工程，导入STC12C5A16S2头文件。
3. 在代码中，首先需要定义GPIO的引脚，接下来进行中断初始化设置。
4. 编写闪烁程序，实现LED在不同时间间隔下闪烁，如下：```cvoid Led_Flash(void){Led_ON(); //LED灯亮Delay(500); //延时等待500msLed_OFF(); //LED灯灭Delay(500); //延时等待500ms}```5. 编写呼吸程序，实现LED在不同时间间隔下进行呼吸灯效果。
```cvoid Led_Breath(void){uint8 i;uint16 j;for (i = 0; i < 10; i++) //变量i控制灯的亮度{for (j = 0; j < 2000; j++) //变量j控制每次延时等待的时间{Led_ON();Delay_us(i * 20);Led_OFF();Delay_us((9 - i) * 20);}}}```6. 编写中断控制程序，通过定时器中断来实现LED的不同效果。
单片机独立按键控制led灯实验原理
主题：单片机独立按键控制LED灯实验原理目录1. 概述2. 单片机独立按键控制LED灯实验原理3. 实验步骤4. 结语1. 概述单片机在现代电子设备中起着至关重要的作用，它可以通过编程实现各种功能。
其中，控制LED灯是单片机实验中常见的任务之一。
本文将介绍单片机独立按键控制LED灯的实验原理及实验步骤，希望对初学者有所帮助。
2. 单片机独立按键控制LED灯实验原理单片机独立按键控制LED灯的实验原理主要涉及到单片机的输入输出端口及按键和LED的连接方式。
在单片机实验中，按键与单片机的输入端口相连，LED与单片机的输出端口相连。
通过按键的按下和松开来改变单片机输出端口电平，从而控制LED的亮灭。
3. 实验步骤为了完成单片机独立按键控制LED灯的实验，需要按照以下步骤进行操作：步骤一：准备材料- 单片机板- 按键- LED灯- 连线- 电源步骤二：搭建电路- 将按键与单片机的输入端口相连- 将LED与单片机的输出端口相连- 连接电源步骤三：编写程序- 使用相应的单片机开发软件编写程序- 程序中需要包括按键状态检测和LED控制的部分步骤四：烧录程序- 将编写好的程序烧录到单片机中步骤五：运行实验- 按下按键，观察LED的亮灭情况- 确保按键可以正确控制LED的亮灭4. 结语通过上述实验步骤，我们可以实现单片机独立按键控制LED灯的功能。
这个实验不仅可以帮助学习者了解单片机的输入输出端口控制，还可以培养动手能力和程序设计能力。
希望本文对单片机实验初学者有所帮助，谢谢阅读！实验步骤在进行单片机独立按键控制LED灯实验时，需要按照一定的步骤进行操作，以确保实验能够顺利进行并取得预期的效果。
下面将详细介绍实验步骤，帮助读者更好地理解和掌握这一实验过程。
1. 准备材料在进行单片机独立按键控制LED灯实验前，首先需要准备相应的材料。
这些材料包括单片机板、按键、LED灯、连线和电源。
在选择单片机板时，需要根据具体的实验需求来确定，常见的有51单片机、Arduino等，不同的单片机板具有不同的特性和使用方法，因此需要根据实验要求来选择适合的单片机板。
51单片机入门例程之用外中断方式读按键,控制灯的亮灭
char code dx516[3] _at_ 0x003b;//这是为了仿真设置的
//用外中断方式读按键K1，点亮一个LED
void main(void) // 主程序
{
IT0=1; //外中断跳变产生中断
EX0=1;
EA=1; //打开总中断
while(1) //主程序循环
郑兴电子直销部
诚信科技厂家直销
汇诚科技厂家直销
#define uchar unsigned char //定义一下方便使用 #defineຫໍສະໝຸດ uint unsigned int
#define ulong unsigned long
#include <reg52.h> //包括一个52标准内核的头文件
sbit P10 = P1^0; //头文件中没有定义的IO就要自己来定义了
sbit P11 = P1^1;
sbit P12 = P1^2;
sbit P13 = P1^3;
sbit K1= P3^2;
bit ldelay=0; //长定时溢出标记,预置是0
uchar speed=10; //设置一个变量保存默认的跑马灯的移动速度
uchar speedlever=0; //保存当前的速度档次
{
}
}
//外中断0
int0() interrupt 0
{
P10=0; //在中断里点亮LED
}
/*
作业：用中断方式的按键K1，控制灯的亮和灭两种状态
提示：需要去抖操作，否则按键抖动会引起多种中断。
*/
产品有售淘宝店：
电子开发直销
单片机 实验2-外部中断程序设计-中断按键按下次数计数数码管显示-硬件和程序设计参考
硬件电路参考如下:程序参考如下:#pragma sfr#pragma interrupt INTP0 LED_INTP0 /* 定义使用INTP0中断，中断函数名LED_INTP0*/ #pragma di /*禁止使用中断功能声明*/#pragma ei /*允许使用中断功能声明*//*数码管编码数组*/unsigned char LED_light[10]={0x30,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x3F}; unsigned char j=0; /*按键次数变量*/void hdinit() /*硬件初始化*/{PM1=0; /*P1口输出数码管字型码，所以设置为输出*/PU1=0XFF; /*由于P1口直接驱动数码管显示，为增大驱动，设置为内部上拉*/PM12.0=0; /*P12.0口线要作为中断多功能，设置为输出和内部上拉 */PU12.0=1;PIF0=0; /*中断请求标志，没有中断请求*/PMK0=0; /*中断屏蔽标志，允许中断*/PPR0=1; /*中断优先级，低优先级*/EGP.0=1; /*与EGN组合，上升沿有效*/EGN.0=0;}void main (void){DI(); /*首先做准备，禁止中断*/IMS=0XCC;IXS=0X00;hdinit();EI(); /*准备完成，允许中断*/while(1){ /*啥也不干，就等待中断，仅是在这个实验中使用中断，实际不是这样/*}}__interrupt void LED_INTP0() /*中断函数*/{ P1= LED_light[j]; /*P1赋值，数码管显示相应数值*/j++; /*按键次数加一*/if(j==10) /*如果按键次数达到十次，按键计数归0*/{j=0;} }思考: 如果用两位数码管,从0—99循环计数又该怎样设计硬件和软件呢?。
无线组网技术-按键控制LED灯亮灭
02 使能P1.2引脚中断
P1IEN |= 0X04;
03 设置P1.2触发方式 04 使能总中断
PICTL |= 0X02;
EA= 1;
4. Hex文件烧写
在IAR开发环境中，通过设置工程参数，将编译好的工程 文件，生产Hex文件，然后利用SmartRF烧写软件将Hex文件 烧写到CC2530单片机中，观察按键控制LED灯的效果。
端口状态标志寄存器P0IFG、P1IFG和P2IFG，分别对应3个端 口中各引脚的中断触发状态，当某引脚发生外部中断触发时，对 应的标志位会自动置位，这个标志同样需要手工清除。
2.中断寄存器配置
（1）IEN0：中断使能寄存器0
位 名称 复位
描述
7
EA
0x00 总中断使能： 0 禁止所有中断；1 使能所有中断
2.中断寄存器配置
（2）IEN2：中断使能寄存器2
位 名称 复位
描述
5 WDTIE 0x00 看门狗定时器中断使能：0 中断禁止；1 断使能
4 P1IE 0x00 P1端口中断使能：0 中断禁止；1 中断使能
3 UTX1IE 0x00 USART1 TX中断使能：0 中断禁止；1 中断使能
2 UTX0IE 0x00 USART0 TX中断使能：0 中断禁止；1 中断使能
I/O端口2外部中断
ADC转换结束
USART0发送完成
DMA传输完成
USART0接收完成
睡眠计时器比较
USART1发送完成
看门狗计时溢出
USART1接收完成
AES加密/解密完成
定时器1捕获/比较/溢出
RF通用中断
定时器2中断
RF发送完成或接收完成
1.硬件电路分析

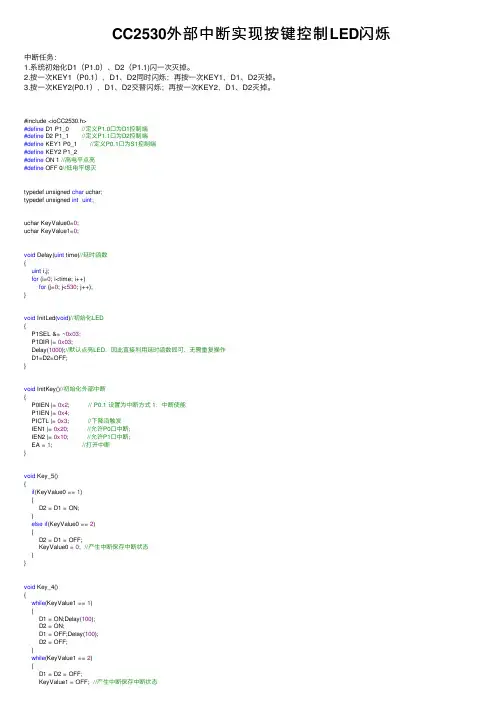

CC2530外部中断实现按键控制LED闪烁
CC2530外部中断实现按键控制LED闪烁中断任务：1.系统初始化D1（P1.0）、D2（P1.1)闪⼀次灭掉。
2.按⼀次KEY1（P0.1），D1、D2同时闪烁；再按⼀次KEY1，D1、D2灭掉。
3.按⼀次KEY2(P0.1），D1、D2交替闪烁；再按⼀次KEY2，D1、D2灭掉。
#include <ioCC2530.h>#define D1 P1_0 //定义P1.0⼝为D1控制端#define D2 P1_1 //定义P1.1⼝为D2控制端#define KEY1 P0_1 //定义P0.1⼝为S1控制端#define KEY2 P1_2#define ON 1 //⾼电平点亮#define OFF 0//低电平熄灭typedef unsigned char uchar;typedef unsigned int uint;uchar KeyValue0=0;uchar KeyValue1=0;void Delay(uint time)//延时函数{uint i,j;for (i=0; i<time; i++)for (j=0; j<530; j++);}void InitLed(void)//初始化LED{P1SEL &= ~0x03;P1DIR |= 0x03;Delay(1000);//默认点亮LED，因此直接利⽤延时函数即可，⽆需重复操作D1=D2=OFF;}void InitKey()//初始化外部中断{P0IEN |= 0x2; // P0.1 设置为中断⽅式 1：中断使能P1IEN |= 0x4;PICTL |= 0x3; //下降沿触发IEN1 |= 0x20; //允许P0⼝中断;IEN2 |= 0x10; //允许P1⼝中断;EA = 1; //打开中断}void Key_5(){if(KeyValue0 == 1){D2 = D1 = ON;}else if(KeyValue0 == 2){D2 = D1 = OFF;KeyValue0 = 0; //产⽣中断保存中断状态}}void Key_4(){while(KeyValue1 == 1){D1 = ON;Delay(100);D2 = ON;D1 = OFF;Delay(100);D2 = OFF;}while(KeyValue1 == 2){D1 = D2 = OFF;KeyValue1 = OFF; //产⽣中断保存中断状态}}#pragma vector = P0INT_VECTOR__interrupt void P0_ISR(void){if(P0IFG &= 0x02) //按键中断{Delay(10); //延时去抖if(KeyValue0==0) //按键中断{KeyValue0 = 1; //产⽣中断保存中断状态}else if(KeyValue0==1){KeyValue0 = 2; //产⽣中断保存中断状态}}P0IFG = 0; //清中断标志P0IF = 0; //清端⼝0中断标志}#pragma vector = P1INT_VECTOR__interrupt void P1_ISR(void){if(P1IFG &= 0x04) //按键中断{Delay(10);if(KeyValue1==0) //按键中断{KeyValue1 = 1; //产⽣中断保存中断状态1}else if(KeyValue1==1){KeyValue1 = 2; //产⽣中断保存中断状态2}}P1IFG = 0; //清中断标志P1IF = 0; //清端⼝1中断标志}/**************************************************************************** * 程序⼊⼝函数****************************************************************************/ void main(void){InitLed(); //设置LED灯相应的IO⼝InitKey(); //设置KEY相应的IO⼝外部中断while(1){Key_4();Key_5();}}。
外部中断：实现LED灯的亮和灭
外部中断：实现LED灯的亮和灭实验：按⼀下独⽴按键，灯亮，再按⼀次，灯灭之前做过的独⽴按键实验也能实现这个功能，但是会占⽤很多CPU资源，不是好的⽅法，这⾥使⽤外部中断来实现⽐较合适效果和独⽴按键实验⼀样1. 下降沿⽅式触发：外部中断0#include <reg52.h>#define u16 unsigned int#define u8 unsigned charsbit LED1 = P2^0; // 要点亮的LED灯sbit k3 = P3^2; // 控制LED灯的独⽴按键// 延迟函数，延迟10usvoid delay(u16 time){while(time--);}// 中断条件void int0Init(){EA = 1; // 中断总允许位EX0 = 1; // 外部中断0允许位// 中断标志：边沿触发⽅式（下降沿有效），因为独⽴按键常态下是断开的，处于⾼电平，按下按键后为低电平IT0 = 1;}// 主函数void main(){// 中断初始化int0Init();// 中断函数while(1);}// 中断函数void int0() interrupt 0{// 消抖，延迟10msdelay(1000);if(k3 == 0) // 按下k3按键{LED1 = ~LED1; // LED灯切换状态}}1. 下降沿⽅式触发：外部中断1#include <reg52.h>#define u16 unsigned int#define u8 unsigned charsbit LED1 = P2^0; // 要点亮的LED灯sbit k4 = P3^3; // 控制LED灯的独⽴按键// 延迟函数，延迟10usvoid delay(u16 time){while(time--);}// 中断条件void int1Init(){EA = 1; // 中断总允许位EX1 = 1; // 外部中断1允许位// 中断标志：边沿触发⽅式（下降沿有效），因为独⽴按键常态下是断开的，处于⾼电平，按下按键后为低电平IT1 = 1;}// 主函数void main(){// 中断初始化int1Init();// 中断函数while(1);}// 中断函数void int1() interrupt 2{// 消抖，延迟10msdelay(1000);if(k4 == 0) // 按下k3按键{LED1 = ~LED1; // LED灯切换状态}}以上是外部中断0和外部中断1的实验，可以⽤外部中断0和外部中断1控制同⼀盏灯，模拟两个开关控制同⼀盏灯，按下⼀个开关，灯亮，去按下另外⼀个开关，灯灭。
实验四led灯和数码显示器的中断控制
实验四LED灯和数码显示器的中断控制一、实验目的：掌握外部中断的工作原理，熟悉中断编程及Keil平台软件调试方法。
二、实验原理：实验电路如图A.53所示。
K1和K2分别接于端口P3.2和P3.3，按压后的电平负跳变可分别产生INT0中断请求和INT1中断请求。
INT0中断响应后取端口P0.4电平，使指示灯D1的状态反转，INT1中断响应后使计数值增1并送给数码管LED显示。
电路原理图及中断原理分析：按键K1接外部中断0，K2接外部中断1。
P0.4接指示灯D1，P2口接数码管，每按一次K1键电平产生负跳变，INT0中断响应后取端口P0.4电平，D1的状态反转；每按一次K2键产生负跳变，INT1中断响应使计数值增1并使数码管显示该数值，变化范围为0~F。
三、实验步骤：（1）、按照表A.5所示将元件添加到Proteus ISIS对象选择列表中，并仿照图A.53完成电路原理图绘制。
（2）、在Keil中编写C51程序，并使之编译通过。
（3）、在Keil中加载编译后的可执行文件，并控制Proteus中的程序仿真运行。
Category Reference Value Microprocessor ICs U1 80C51Optoelectromics D1 LED-GREENSwitches&Relays K1~K2 BUTTONResistors R1~R2/100 RES Optoelectronics LED 7SEG-COM-CAT-GRN四、实验要求：（1）、主函数在程序初始化完成后进入原地循环状态，等待中断请求。
（2）、两路外部中断均设为下降沿触发方式，且为自然优先级。
（3）、计数变量初值为0，变化范围为0～F。
（4）、实验报告内容包括：电路原理图及分析、中断原理分析，C51源程序（含注释语句），仿真运行截屏图，实验小结。
五、C51源程序如下：#include< reg51.h>char led_mod[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x58,0x5e,0x79,0x71};char flag;sbit p0_4= P0^4;void delay(unsigned int time){unsigned int j =0;for(;time>0;time--)for(j=0;j<125;j++);}int0_key () interrupt 0{p0_4=!p0_4;}int1_key () interrupt 2{delay(200);P2=led_mod[flag%16];delay(200);flag++;}void main(void) {flag=0;IT0= 1;EX0= 1;EX1= 1;EA= 1;while(1);}六、试验结果：（1）开始运行时如下图:(2)、按键后运行图如下：实验结果分析：由运行结果可以看出，按键K1产生外部中断0控制D1的状态，使指示灯D1由亮到暗一次变化；按键K2产生外部中断1使LED显示0~F不同数值。
